Обзор прецизионных кондиционеров Emerson: коды ошибок, сравнение моделей

Основные линейки кондиционеров и продукции

Особенность проектирования и производства подобной климатической техники заключается в точном расчете компонентов системы, максимальной автоматизации работы и простом обслуживании. Для решения этих задач компания разработала несколько линеек продукции, в которых каждый прецизионный кондиционер отвечает определенным требованиям.

Обзор климатического оборудования для серверных и телекоммуникационных помещений по моделям:

Помимо климатического оборудования в сборе компания изготавливает встроенные охладители, которые можно интегрировать в другие системы

Важно, чтобы установка кондиционера была выполнена согласно инструкции, соблюдались правила эксплуатации

У многих моделей предусмотрена функция подключения GSM модема для дистанционного управления и получения СМС оповещений о текущем состоянии системы.

Коды ошибок кондиционеров Saturn

Полноценное кондиционирование возможно только в том случае, если устройство полностью исправно. Притом исправен должен быть как основной блок, так и пультовый механизм. Если пользоваться сплит-системой в соответствии с требованиями, предъявляемыми к эксплуатации, то поломки случаются нечасто. Так, следует использовать кондиционер только в определенном температурном диапазоне – не нужно включать обогрев если температурные показатели резко отрицательные. Чрезмерно интенсивная работа привет к неизбежной поломке. Это условие является обязательным практически для всех моделей сплит-систем.

Если же в помещении тепло и необходимо охлаждение, следует перед тем как включить устройство закрыть окна и исключить доступ воздуха с улицы. В случае несоблюдения указанных требований домашний кондиционер может выйти из строя. Ведь ему придется работать непрерывно в усиленном режиме.

Когда поломки избежать не удалось, не стоит пытаться самостоятельно исправить ситуацию. Ремонт кондиционера должен осуществлять исключительно специалист. Возможно придется почистить фильтр или приобрести запчасти на смену износившимся.

Узнать о возникновении неисправности можно увидев код на дисплее при включении или в процессе эксплуатации. Некоторые из моделей имеют функцию самодиагностики, что значительно облегчает работу мастера. Коды ошибок кондиционеров отражены в инструкции. При возникновении поломки на дисплей выводится код, соответствующий имеющейся на данный момент проблеме. Увидев код ошибки, мастер может принять решение о необходимости доставки устройства в сервисный центр или устранить неисправность на месте. Дополнительная диагностика не требуется.

Инструкции к пульту управления и кондиционерам Mystery

Пульты для кондиционеров «Мистери» прилагаются в комплекте как к сплит системам, так и к переносным моноблокам. Они обладают принципиальным устройством. Все кнопки пульта, как это обычно говорится, находятся на своем месте. Их удобно использовать, так как они довольно эргономичны и интуитивно понятны. Если вдруг и возникают какие-либо вопросы по поводу его использования, а также по отдельным его функциям, то ответ с легкостью можно будет найти в инструкции к кондиционеру. Она выручает даже в случаях, когда происходит какая-то ошибка и кондиционер отказывается работать в нормальном режиме.

Инструкции к пульту управления и кондиционерам Uniflair

Обычно инструкция к кондиционерам идёт в комплекте с общей документацией на всю созданную систему охлаждения, либо даже является частью описания более общих обеспечительных систем.

Инструкция содержит рекомендации по эксплуатации и управлению как конкретным оборудованием, так и в связке его со всем комплексом систем. Говорить об отдельном устройстве при решении комплексных задач можно несколько условно. Такое оборудование рассматривается только в конкретике использования во всей технологической цепочке.

Работой кондиционера управляет микропроцессорная система. Для программирования режимов, контроля работы, индикации показаний и прочего используются дисплеи, выносной пульт для кондиционера, подключения к различным информационным сетям.

Сравнение характеристик популярных моделей

Выбор оборудования этого типа основывается на комплексном анализе требуемых характеристик. Плата за несоблюдение этого условия – некорректное функционирование всей системы. Для ознакомления с параметрами необходима инструкция к кондиционерам, в которой указаны все характеристики.

Но кроме этого учитывают такие факторы:

Стоимость формируется индивидуально для каждой модели. В большинстве случаев заказывают комплексную комплектацию – с системой управления, возможными изменениями в конфигурации блоков. Также можно купить стандартный набор.

Цена зависит от объема заказа. Рекомендуется выбрать прямых дилеров компании с обученным персоналом. У них же можно заказать профессиональный монтаж и дальнейшее обслуживание.

Коэффициент EER

EER (Energy Efficiency Ratio) — это показатель отношения мощности охлаждения к потребляемой мощности.

Является основным показателем энергоэффективности кондиционера, которая в технических каталогах обозначается как коэффициент EER. Коэффициент EER бытовых сплит-систем обычно находится в диапазоне от 2.5 до 3.5.

Коэффициент E.E.R. равен отношению холодопроизводительности к полной потребляемой мощности. Кондиционер с более высоким коэффициентом E.E.R. сохраняет больше энергии и является более энергоэффективным.

EER является интернациональным общепризнанным показателем, понятным для специалистов всех стран и континентов. Именно по EER и только по нему производится деление кондиционеров по классам энергоэффективности.

Согласно Директивам Комиссии Евросоюза по энергетике и транспорту у кондиционеров должна быть этикетка энергоэффективности ЕС, показывающая основные потребительские свойства товара. Всем кондиционерам присваивается один из семи классов эффективности использования энергии — от А до G, в зависимости от степени энергопотребления. Класс A имеет самое низкое энергопотребление, класс G наименее эффективен.

Самая высокая энергоэффективность у кондиционеров с инверторным управлением. Потому что в них используются высокотехнологические компрессоры, которые имеют самую высокую производительность охлаждения. А потребление электроэнергии в таких компрессорах на 40% меньше, чем у обычных.

Коды ошибок кондиционеров Emerson

Первым признаком некорректного функционирования являются коды ошибок, появляющиеся на экране блока управления или дистанционном пульте. Если своевременно не устранить неисправность — для восстановления работоспособности системы потребуется много времени.

Во избежание появления подобных ситуаций следует придерживаться таких правил:

• проводить мероприятия по обслуживанию блоков;
• проверять степень загрязнения воздушных фильтров;
• как минимум один раз в год приглашать специалистов для комплексной диагностики.

При возникновении поломок следует передать код представителю сервисного центра. Иногда ошибка является системной и не влияет на работоспособность оборудования. Но это может решать только профильный специалист.

Introduction

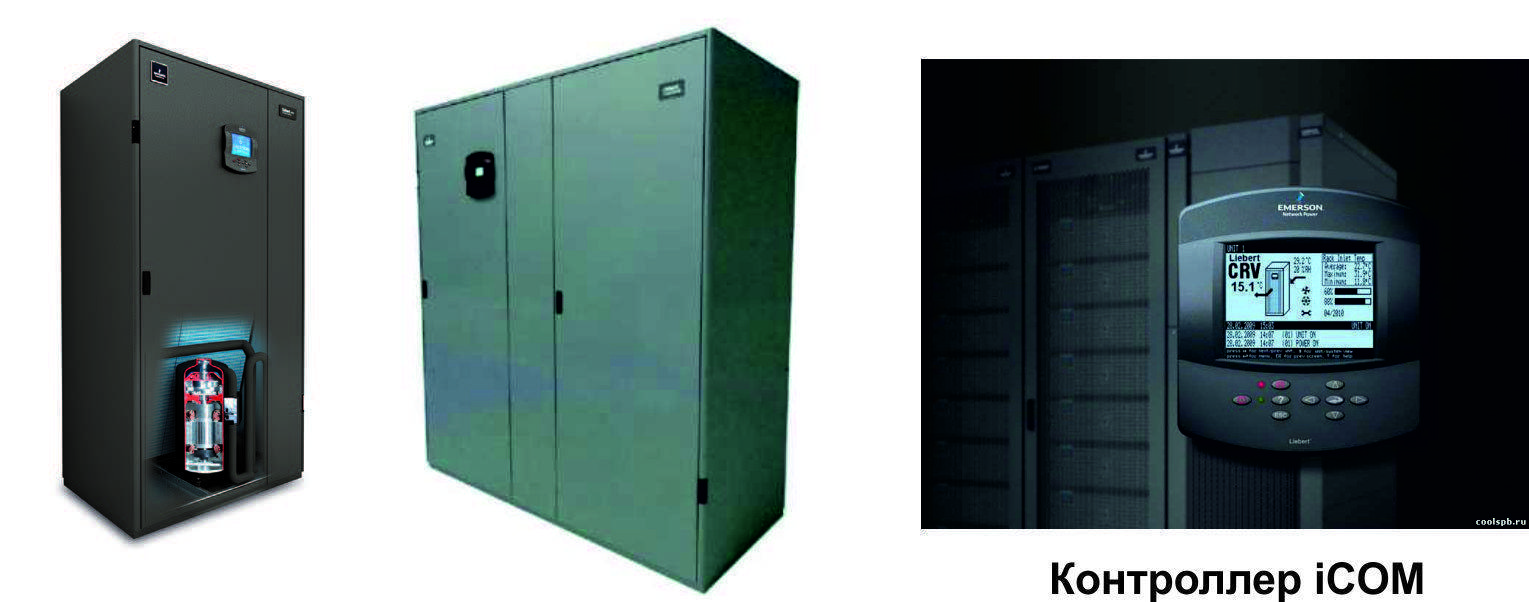

The Liebert iCOM control offers the highest capabilities in unit control, communication and monitoring of Liebert mission-critical cooling units.

Liebert iCOM may be used to combine multiple cooling units into a team that operates as a single entity, enhancing the already-high performance and efficiency of Liebert’s units.

Liebert iCOM is available as a factory-installed assembly or may be retrofitted on existing products with SM, AM or AG controls. Large graphic display wall-mount versions of the control are available for remote operation and monitoring of cooling units.

Large and Small Displays

The Liebert iCOM control is available with either a large or small liquid crystal display.

• The Liebert iCOM with small display has a 128 x 64 dot matrix screen that simultaneously shows two menu icons, along with descriptive text. This display is capable of controlling only the unit it is directly connected to.

• The Liebert iCOM with large display has a 320 x 240 dot matrix screen that shows up to 16 menu icons at a time, as well as descriptive text. This display can be used to control a single cooling unit or any cooling unit on a network, regardless of how it is connected—either integrated into a cooling unit or simply connected to the network and mounted remotely.

Liebert iCOM’s menu-driven display is used for all programming functions on each connected cooling unit. The Status menu shows the status of the conditioned space, such as room temperature and humidity, temperature and humidity setpoints, alarm status and settings, event histories and the current time.

Инструкции к пульту управления и кондиционерам Emerson

Для нормального функционирования была разработана система комплексного управления ICOM. Этот модуль может интегрироваться во все модели климатического оборудования компании. Отдельно прилагается пульт для кондиционера для изменения базовых характеристик в ручном режиме.

Инструкция по обслуживанию содержит такую информацию о блоке управления:

• возможность подключения к компьютеру для дистанционной передачи текущих данных,
• есть кодовый настраиваемый блок для установки дополнительных параметров,
• удобное графическое отображение информации на жидкокристаллическом дисплее,
• настройка автоматической работы.

Особое внимание уделяется обслуживанию блоков. Необходимо периодически проводить очистку фильтров, проверять состояние заслонок и жалюзи

После длительного простоя запуск осуществляется в минимальном режиме, постепенно наращивая холодопроизводительность.

Важно – для каждой модели установлен максимально допустимый уровень температуры в помещении. Если есть вероятность превышения этого лимита – следует выбрать комплексы мощнее

Основные линейки кондиционеров и продукции

Климатические установки этого типа рассчитаны на круглогодичное обслуживание помещений. Специфика – низкий показатель погрешности, не превышающий 1°С от заданной температуры. Для оптимизации работы есть зимний режим – забор и дальнейшая подготовка холодного воздуха с улицы. Модели компании Стулз отличаются техническими параметрами, конструкцией и правилами обслуживания.

Компания пока не разработала полноценный русскоязычный сайт, информация о ее продукции частично размещена у немногочисленных представителей. Там можно ознакомиться с базовыми ценами, фото моделей, получить минимальные сведения о специфике работы. Рассмотрим основные линейки, которые в настоящее время предлагает производитель.

Mini Space EC

Кондиционер этой серии предназначен для установки в небольших и средних помещениях. Предлагаемые варианты охлаждения: воздушное, водо-гликолевой смесью или водой. Возможен выбор направления воздушных потоков – нисходящие или восходящие. Каждый прецизионный кондиционер комплектуется современной системой фильтрации класса EU 4.

Базовые технические параметры:

• мощность охлаждения варьируется от 12,1 до 31,7 кВт;
• установлен увлажнитель с подогревом;
• используется высокотемпературный хладагент R134A;
• установлены вентиляторы с двигателями постоянного тока.

Применение EC технологии положительно сказывается на экономном потреблении электроэнергии. Возрастет эффективность работы оборудования – до 92%.

Система реагирует на изменение теплопроводности воздуха в помещении. На основании информации от датчиков регулируется температура и влажность.

CyberRow

Особенность работы оборудования этой серии – рядное кондиционирование. Устройство забирает нагретый воздух из рабочего прохода в помещении, обрабатывает и направляет поток дальше. Функциональное назначение системы – фильтрация и охлаждение. Можно заказать установку дополнительного модуля для осушения.

Важно знать особенности работы, которыми обладают прецизионные кондиционеры Stulz, инструкция подробно описывает следующие моменты:

• мощность охлаждения – от 24 до 56 кВт;
• рекомендуется установка между шкафами с оборудованием;
• можно перекрыть одно из отверстий для выхода воздуха для концентрации потока на определенной территории;
• рядное подключение, дублирование работы блоков.

Высокоточный модуль предназначен для регулировки температурного режима на определенной площади. Дополнительно учитывается схема расположения обслуживаемого оборудования.

Важно — производитель дает ограничения на микроклиматические параметры обслуживаемого помещения. Комплект оборудования не монтируется в комнатах с агрессивной средой, сильным магнитным или тепловым излучением

Сплит-системы Split-Air

Эта сплит-система компании отличается от стандартных аналогов. Она предназначена для зонального охлаждения воздуха в рабочих комнатах, где невозможен или затруднен монтаж напольных блоков. Преимущества – оптимизация работы за счет забора холодного воздуха с улицы, небольшие размеры внутреннего блока.

Основные характеристики:

• мощность охлаждения — от 3,8 до 11,1 кВт;
• две зоны распределения воздушного потока – горизонтальная и вертикальная;
• эффективная система очистки воздуха;
• возможна потолочная установка кондиционера.

Преимущество – интеграция с напольными моделями производителя. Это позволит оптимизировать работу всего комплекса, сконцентрировать направление потока в конкретный объем комнаты.

Особенности продукции Stulz — обслуживание кондиционеров может осуществлять местный персонал после прохождения инструктажа. Монтаж и ремонтные работы нужно доверить представителям компании.

EMERSON – ООО ВИС

  Компания Liebert принадлежит подразделению Emerson Network Power корпорации Emerson. Она производит и продает под маркой Liebert системы прецизионного кондиционирования воздуха (HPAC). В России, компания осуществляет свой бизнес в области объединения технологических и инженерных достижений для обеспечения своим клиентам новейших решений в области телекоммуникаций, информационных технологий,электроники, центров обработки данных. Вся линейка, выпускаемого корпорацией оборудования, представлена в России.

  На сегодняшний день представительство EMERSON в РФ стало постепенно уступать свои позиции по объемам продаж более мелким производителям. Это связано, прежде всего, с невразумительной политикой по отношению к дилерским компаниям, а так же с совершенно безобразной логистикой и службой технической поддержки компании. Не смотря на это, компания остается “на слуху”, что позволяет ей оставаться одним из лидеров по поставкам прецизионной техники в РФ.

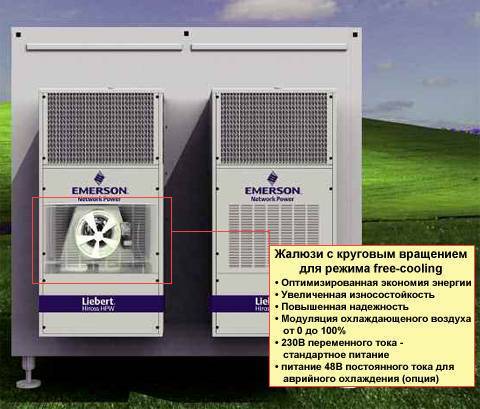

  Блоки HPW компании Liebert являются совершенной системой охлаждения, идеальной для контейнеров узлов удаленного доступа мобильной телекоммуникационной сети.
Это автономные моноблоки наружной установки, монтируемые на стену с традиционной верхней или новаторской нижней подачей воздуха.

  Hiline Slim — это семейство воздушных кондиционеров компактного типа с прямым механическим охлаждением и встроенным конденсатором воздушного охлаждения, предназначенных для внутренней установки. Устанавливается там, где имеется минимум свободного пространства, компактность версии Slim решает все проблемы.

  HPF — это семейство моноблочных шкафных кондиционеров предназначенных для внутренней установки. Компактность и разнообразные варианты конфигурации блоков HPF не ограничивают свободу пользователя в разработке самой подходящей компоновки серверной.

  Cabinet Cooler — это компактный кондиционер воздуха внутренней установки, прямого действия со встроенным конденсатором воздушного охлаждения, специально разработанный для телекоммуникационных объектов, таких как БТС (базовая телекоммуникационная станция), оптоволоконные сети, и других технологических помещений.

  Блоки HPS представляют собой новейшие высокопроизводительные воздушные кондиционеры типа «сплит», специально разработанные для обеспечения требуемых климатических условий различных технологических помещениях, в особенности таких, как BTS и Node B для сетей мобильной связи.

  Блоки Liebert HPM представляют собой шкафные воздушные кондиционеры. Они оснащены вентиляторами с электронным управлением и могут иметь различные варианты направленности воздушного потока: вниз, то есть с нагнетанием воздуха под пол, вверх и с вытеснением. Шкафные кондиционеры Liebert HPM оборудованы контроллерами iCOM, имеющими встроенную систему выхода в Ethernet и предлагаемыми в качестве опции графическими дисплеями двух типов.

Генеральный каталог LIEBERT

Техническое описание LIEBERT

Техническое описание EMERSON (NEW)

Сервисная инструкция LIEBERT

Сервисная инструкция LIEBERT для рядных кондиционеров серии CR  (eng)

Технические данные LIEBERT для рядных кондиционеров серии CR  (eng)

Пользовательский мануал LIEBERT для рядных кондиционеров серии CR  (eng)

Контроллер HIROMATIC G/E  LIEBERT

Контроллер ICOM

Датчик протечки LLT 460

Прецизионные кондиционеры рядного типа CRV

Прецизионные кондиционеры моноблочного типа HPF

Прецизионные сплит системы HPS

Прецизионные кондиционеры XDO

Прецизионные кондиционеры XDP

Прецизионные кондиционеры XDV

Прецизионные кондиционеры XDC

Прецизионные кондиционеры PDX

Сравнительные характеристики нескольких моделей

Отличия моделей незначительны и заключаются преимущественно в мощности. Приведём краткое техническое описание нескольких моделей для наглядности.

Купить оборудование можно только в магазинах, торгующих бытовой техникой. Никаких специализированных центров продаж, сервисных, обслуживающих центров у компании нет. Это является одним из недостатков, так как консультировать вас скорее всего будет обычный широкопрофильный продавец-консультант, а не специалист в области климатической техники.

ЕС-вентилятор

Самые большие по мощности блоки Liebert HPM могут поставляться с вентиляторами особого типа, позволяющими существенно повысить эффективность работы блока, а следовательно значительно снизить эксплуатационные расходы.

EC-вентиляторы (с электронно-коммутируемым мотором постоянного тока) имеют дополнительное преимущество по сравнению с осевыми вентиляторами — их КПД выше: от 45% у однофазных моторов, до 65% у трехфазных и 85-90% у EC-вентиляторов.

Дополнительные преимущества состоят в том, что при запуске максимальный пусковой ток блока Liebert HPM меньше рабочего тока. Это означает, что ЕС-вентиляторы характеризуются по-настоящему мягким пуском. Также, по сравнению с вентиляторами переменного тока, получающими питание через преобразователь частоты, преимущества очевидны и энергопотребление несомненно ниже: от 13 до 38% в зависимости от режима работы.

Внутренняя электроника ЕС-вентиляторов объединена с системой управления Emerson Network Power.

Конструкция ЕС-вентиляторов открывает новые подходы в регулирование параметров окружающей среды в рамках НРАС — приложений. Назовем некоторые из них:

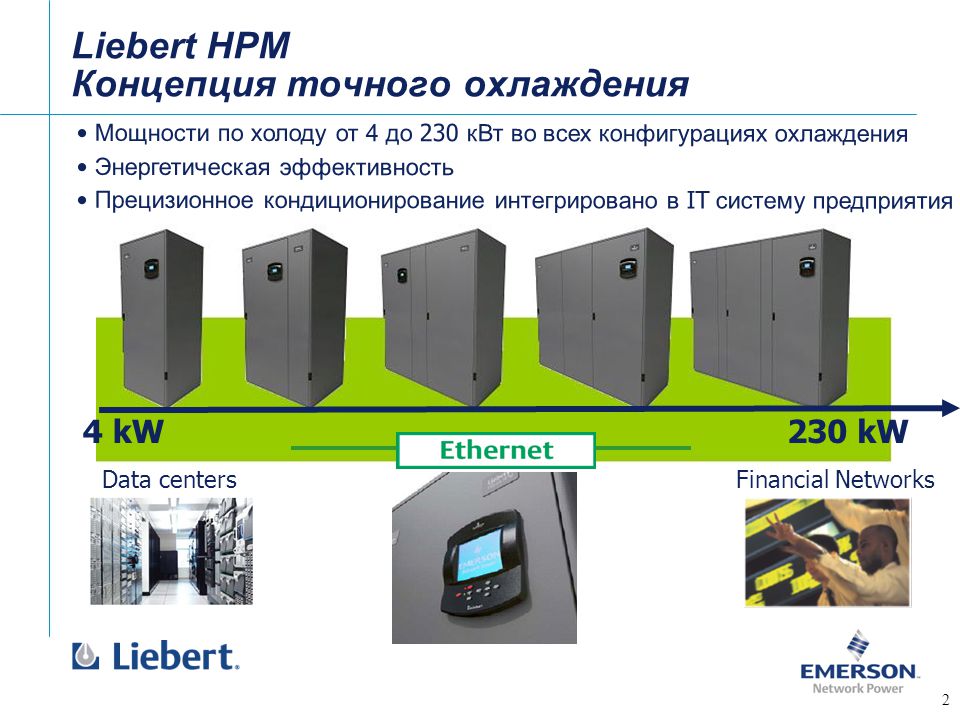

Новая линейка кондиционеров Liebert HPM

Технология быстроподключаемых вентиляторов совместно с использованием теплообменников большой площади, спиральных компрессоров и оптимизированных контуров охлаждения позволяет максимально повысить эффективность работы блока за счет снижения его энергопотребления. Этот эффект в дальнейшем может быть существенно усилен благодаря использованию Электронно-коммутируемых Вентиляторов (EC Fan), уменьшающих энергопотребление на 35%.

Мы подчеркиваем укомплектованность данной линейки кондиционеров: все модели имеются в версии Дисплейсмент (вытеснение) и конфигурации Константа.

Версии с нижней подачей охлажденного воздуха достигают наивысшего уровня эффективности (коэффициент EER на 20% выше, чем среднее по отрасли). В этом случае вентилятор располагается выше испарителя и оптимизирует поток через теплообменник. В версиях с нижней подачей также могут использоваться звукопоглощающие картриджи для дополнительного снижения шума до 5 дБА.

Новая линейка кондиционеров HPM Digital, оборудованных «Цифровым» Скролл-компрессором и электрическим расширительным вентилем, управляется благодаря точному отслеживанию соотношения между нагрузкой и холодопроизводительностью.

Новые кондиционеры Liebert HPM были спроектированы таким образом, чтобы площадь основания блоков была минимальной. Компактность блоков вполне наглядна для некоторых мощностей. Например:

Низкие уровни шума являются результатом специальной конструкции вентиляторов, оптимизации воздушного потока и использования двойных звукоизолирующих панелей

Такое внимание к элементам конструкции обеспечивает снижение эксплуатационных расходов, включая расходы на техническое обслуживание, за счет высокого уровня надежности и удобства дизайна с точки зрения обслуживания. Как пример, все основные элементы контура охлаждения (термостатические клапаны, смотровые стекла и фильтры-осушители жидкостной линии) сгруппированы вместе и легко доступны просто при открытии передней двери

Коды ошибок кондиционера Dantex

Е6 — отсутствует контакт с управляющим датчиком температуры испарителя.

Чиллеры Dantex (DN)

E0 — произошла ошибка в работе счетчика воды;

E1 — произошла ошибка при соединении фаз;

E2 — произошла ошибка связи;

E3 — на выходе датчика температуры воды произошла ошибка;

E4 — произошла ошибка датчика температуры воды на выходе из

Е5 — ошибка в работе конденсатора А;

Е6 — ошибка в работе конденсатора В;

E7 — произошла ошибка в датчике температуры наружного воздуха;

Е8 — произошла ошибка в датчике температуры наддувочного воздуха;

Е9 — произошла ошибка в расходомере;

EA — основной блок выявил уменьшение количества дополнительных блоков;

EB — неисправности в системе противоморозной защиты;

EU — неисправность контроллера привода;

ЭД — произошла ошибка в системе управления и связи между блоками;

Ed — активация электрической защиты;

EE — произошла ошибка связи между микропроцессором и панелью управления;

Читайте так же: Инверторные кондиционеры LG, Samsung, Hitachi

EF — ошибка датчика температуры воды на входе;

PO — перегрев или повышенное давление;

P1 — давление в системе А снизилось;

P2 — повышенное давление или перегретый воздух в системе B;

Р3 — давление в системе снизилось;

Р4 — в системе А произошел перегрузочный ток.;

P5 — перегрузка по току произошла в системе B;

Р6 — давление в конденсаторе системы А повышено;

Р7 — давление в конденсаторе системы В увеличилось;

Р8 — неисправность датчика температуры нагнетания компрессора в системе А;

Pb — защита от мороза;

PE — температура в теплообменнике снизилась;

F1 — ошибки в работе постоянной памяти;

F2 — ошибки в работе проводных контроллеров.

alt=»Установка кондиционеров Мы, сотрудники компании «Сити Климат», рады предложить свои услуги по монтажу климатической техники. Установка кондиционеров с нашей помощью не помешает вашей повседневной жизни или трудовой деятельности. С вашей стороны не потребуется никакого участия, кроме, конечно, искренней радости от полученного результата.» />Установка кондиционеров Мы, сотрудники компании «Сити Климат», рады предложить свои услуги по монтажу климатической техники. Установка кондиционеров с нашей помощью не помешает вашей повседневной жизни или трудовой деятельности. С вашей стороны не потребуется никакого участия, кроме, конечно, искренней радости от полученного результата. alt=»Обслуживание кондиционеров Техника, за которой ухаживают, прослужит гораздо дольше той, на которую не обращают внимания. Именно поэтому мы рекомендуем проводить постоянное сервисное обслуживание кондиционеров. Проведение полной или частичной диагностики климатического оборудования гарантирует его бесперебойную работу в течение длительного времени.» />Обслуживание кондиционеров Техника, за которой ухаживают, прослужит гораздо дольше той, на которую не обращают внимания. Именно поэтому мы рекомендуем проводить постоянное сервисное обслуживание кондиционеров. Проведение полной или частичной диагностики климатического оборудования гарантирует его бесперебойную работу в течение длительного времени. alt=»Выбрать хорошее климатическое оборудование не так просто, как может показаться. Вы должны точно понимать, чего именно хотите: избавиться от летнего зноя или превратить помещение, где чаще всего обитаете, в настоящий райский уголок со своим микроклиматом и комфортной температурой. Прежде чем купить кондиционеры, проконсультируйтесь с нашими специалистами, они помогут подобрать наиболее оптимальный вариант климатической техники.» />Выбрать хорошее климатическое оборудование не так просто, как может показаться. Вы должны точно понимать, чего именно хотите: избавиться от летнего зноя или превратить помещение, где чаще всего обитаете, в настоящий райский уголок со своим микроклиматом и комфортной температурой. Прежде чем купить кондиционеры, проконсультируйтесь с нашими специалистами, они помогут подобрать наиболее оптимальный вариант климатической техники.

Отличие от кондиционеров конкурентов

Кондиционеры от Mystery отличаются от своих конкурентов по нескольким основным параметрам, что сподвигнет многих людей к покупке именно этих систем кондиционирования:

• Стоимость оборудования. Кондиционеры «Мистери» на порядок дешевле своих прямых конкурентов, потому как производятся на Китайских современных заводах. Стоимость изготовления таким образом очень сильно снижается, но не за счет применения более дешевых материалов, как это делалось раньше в Китае, а за счет улучшения технологического процесса, его упрощения и, соответственно, удешевления.
• Качество изготовления. Используются только долговечные материалы, которые проходят проверку. На выходе все оборудование также предварительно тестируется на работоспособность, для того, чтобы бракованные модели не попадали на прилавки магазинов. Технологический процесс настолько хорошо отточен, что процент бракованных моделей сводится к минимуму.
• Множество функций. Кондиционеры обладают всем необходимым. Конечно функционал конкретной модели зависит еще и от линейки, но все же все кондиционеры имеют достаточный набор функций, осушения воздуха, обогрева, ночного и турбо режима. Все это покупатель получает за небольшой ценник, хотя бывает и такое, что даже в дорогих кондиционерах нет самых основных функций.
• Дизайн и модельные линейки. Есть модели на любой вкус и цвет. Причем в каждой линейке есть модель со своими определенными характеристиками. Дизайнерский подход не оставит никого равнодушным, потому как за такую цену приобретение данных кондиционеров это одно из лучших решений.
• Переносные модели. Компания производит моноблоки по невысокой цене, которые давно уже захватили рынок. Людям обычно намного выгоднее покупать именно такое решение, потому как не требуются излишние вложения, причем помимо этого, они получают универсальность в использовании.
• Универсальность и практичность пультов управления. Пульты кондиционеров обладают обратной совместимостью, поэтому можно приобрести, в случае утери любой. Все пульты довольно эргономичны и удобны, что позволяет наслаждаться управлением кондиционера.
