Где ставятся и как устанавливаются предохранительные клапаны в бойлере

Классификация клапанов

Сразу оговоримся, что предохранительный клапан для бойлера способен функционировать и в обыденных, и в чрезвычайных условиях. Ниже приведены основные его разновидности.

1. Невозвратно-запорное устройство закрывается с помощью специального приспособления, которое может быть ручным либо механическим.
2. Приемный клапан монтируется на окончании вертикального участка водопровода перед циркуляционным насосом. Он оснащается сеткой, защищающей насос от примесей в воде.
3. У стального устройства золотник располагается перпендикулярно (относительно водопровода).
4. Затвор шарового устройства имеет форму шарового элемента, который прижимается пружиной. Такие устройства используются в магистралях незначительного диаметра, преимущественно сантехнического плана.

По принципу действия клапаны могут быть:

1. прямого типа;
2. непрямого;
3. на две позиции;
4. пропорциональными.

А вот по высоте поднятия запора устройства могут быть:

1. полноподъемными;
2. среднеподъемными;
3. малоподъемными.

В первом случае высота составляет четверть диаметра седла, сфера применения таких устройств – среды газа и жидкости. У среднеподъемных этот показатель равен 0,05-0,25 диаметра, применение – жидкая среда, без необходимости в повышенной пропускной способности. У малоподъемных кранов эта высота равна всего 0,05 диаметра.

По степени нагрузки на золотник устройства делятся еще на две категории.

1. Рыжачно-грузовые – в них используется электромагнитный привод.
2. Магнитно-пружинные – в них сила груза, передаваемая посредством специального рычага, воздействует на золотник.

Критерии выбора водонагревателей

Для чего нужен обратный клапан на бойлере

Обратный клапан на бойлер придумали из соображений безопасности и удобства. Бойлер не любит перепадов давления и превышения допустимого объема жидкости внутри. Но, как известно, при нагреве вода имеет свойство расширяться.

Из-за давления она начинает уходить обратно в систему, бойлер становится пустым и оголяются ТЭНы, которые со временем перегреваются. Если они раскалятся достаточно сильно – вода начнет испаряться, тем самым повышая давление.

В итоге все дойдет до того, что у водонагревателя разорвется колба и кипящая вода вместе с паром вырвутся в помещение под большим напором. Одного обратного клапана может быть недостаточно, поэтому он должен работать как минимум с клапаном сброса давления.

Цены и основные критерии выбора

Чтобы система нагрева воды функционировала нормально, следует грамотно подобрать клапан, дабы он эффективно ограничивал давление. При покупке необходимо сделать следующее:

1. отдать предпочтение пружинному устройству, в котором пружина противостоит давлению жидкости;
2. выбрать размер и типа клапана – они должны быть такими, чтобы давление системы не было выше установленных норм; если случится неисправность, то именно клапан поможет функционировать системе;
3. основываясь на пропускной способности, выберите устройство низкого или полного подъема;
4. клапан открытого типа приобретайте в том случае, если излишки воды будут сбрасываться непосредственно в атмосферу, а закрытого, когда сброс будет осуществляться в специальный отводящий трубопровод.

На заметку! Если речь идет о качественных бойлерах, то практически все они уже укомплектованы предохранительными клапанами с нужными техническими параметрами.

В противном случае (или, к примеру, если потребуется заменить устройство) вам придется приобрести его отдельно. Его стоимость невысокая, порядка 200-400 рублей (все зависит от конкретной модели):

1. устройство ІСМА-241, к примеру, которое рассчитано на температуру в 110 градусов;

Средняя цена 250 рублей

клапаны производства «ИнтерМетПром» стоят порядка 500 рублей;
воздухоотводчик Valtec-12.

Средняя цена 750 рублей

Большой популярностью пользуются предохранительные клапаны Nemen

Материалы:

Наименование	Материалы
Корпус	латунь Ms 58 (50% Cr, 3% Pb)
Крышка
Внутренние элементы
Мембрана	термостойкая резина
Пружина	пружинная сталь с гальваническим покрытием

Размеры:

А	А1	Н	h	D	Масса
G	мм	кг
1/2”	3/4”	50	28	31	0,25
3/4”	1”	52	34	31	0,30
1”	1 1/4”	79	40	43	0,60
1 1/4”	1 1/2”	110	46	51	0,90
1 1/2”	2”	136	55	75	2,70
2”	2 1/2”	195	75	75	3,00

И если с резьбой особых трудностей нет, так как практически у всех моделей она равна 0,5 дюймам, то на рабочее давление следует обратить особое внимание. А вот требуемое значение этого давление указывается в инструкции производителя к самому водонагревателю

Если установленный предохранительный клапан для бойлера будет иметь значение меньше требуемого, то будут постоянные протечки, а если выше, то клапан не сумеет спасти нагреватель от перегревания.

Возможные неполадки

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям.

В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста.

Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных.

Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

• Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
• Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
• Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.
• Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
• Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь.

Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина.

Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности.

С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата.

Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки.

Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода.

А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан.

Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее 10 лет.

Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором.

Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

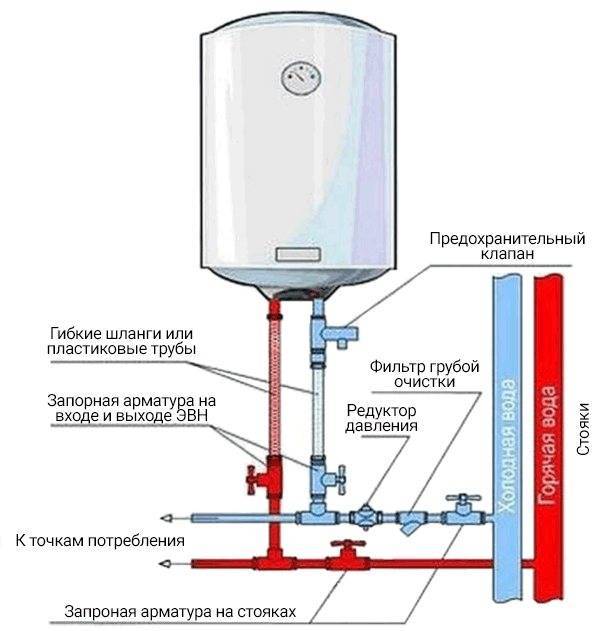

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений
Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений
Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Установка. Куда ставить?

Специальный комплектующий элемент монтируется в соответствии со следующей несложной пошаговой инструкцией:

• правильная намотка ФУМ-ленты или сантехнической пакли на резьбу с целью обеспечения максимальной герметичности соединения;
• плотная, но максимально аккуратная фиксация предохранительного крана на патрубковом входном фитинге для холодного водоснабжения;
• ручное закручивание устройства до упора с несколькими оборотами при помощи гаечного ключа требуемого размера;
• установка обратного клапана, или запора, в качестве перестраховочной меры, которая гарантирует максимальную защиту;
• монтаж шарового крана для сливных мероприятий при демонтажных работах или консервации на зимний период;
• проверка функционирования установленного изделия в тестовом режиме для выявления дефектов установки и их исправления.

В качестве надёжного связующего элемента между системой для предохранения от аварийных ситуаций и самим оборудованием, целесообразно воспользоваться тройником. Следует также учитывать тот факт, что монтируемое устройство в обязательном порядке должно дополняться специальным рычагом, обеспечивающим тестирование работоспособности в ручном режиме.

Оптимальным решением станет установка комплектующего элемента, имеющего сливной штуцер в форме «ёлочки» с небольшим отверстием, что сделает слив максимально удобным и быстрым

Особое внимание нужно уделить наличию в приобретаемой и устанавливаемой конструкции специальной функции, регулирующей показатели давления для своевременного срабатывания клапанной системы (уровень, немного не доходящий до параметров давления в баке бойлера)

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

• Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
• Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
• Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

• Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
• Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

1. Рычажок устанавливают вертикально.
2. Он тянет за собой пружину.
3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

• При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
• В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
• Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

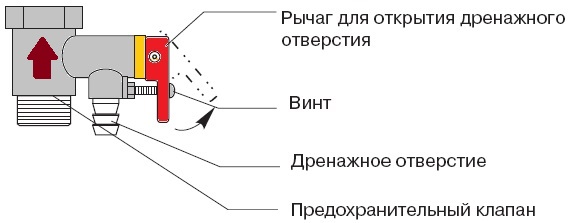

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

https://youtube.com/watch?v=PmFOB-1xMWY

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

• недопущение возврата нагретой воды из бойлера обратно в водопровод;
• сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
• сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
• предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Частые поломки предохранительных клапанов и методы их устранения

Существует несколько проблем с клапанами, обычно они или забиваются, или протекают. Но, для того чтобы быть уверенным в поломке, нужно понять, как система предохранителей работает в нормальном состоянии.

В обычном режиме во время нагревания бойлера из обратного клапана капает вода.

Можно выполнить специальную проверку целостности деталей. Для этого нужно выключить бойлер и несколько раз поднять рычажок, тем самым спустив лишнее давление. Если поток капель не прекратился – в бойлере обнаружены неисправности.

В некоторых случаях механизм ломается, и вода вытекает неконтролируемо. Это может быть, как тонкая струйка, так и постоянная протечка, которая не останавливается.

Причин у такой проблемы может быть несколько:

• Какой-то из элементов клапана износился. Сюда входят, в первую очередь, сама пружина и тарельчатое устройство. В таком случае единственным эффективным решением будет замена клапана.
• Один из элементов сломался из-за гидроудара. Это происходит при резком повышении напора. В таком случае клапан на водонагреватель также заменяется.
• Иногда штуцер банально засоряется накипью. В таком случае производится чистка.
• Протечка может быть вызвана неправильным монтажом конструкции. Если это так, то проводится диагностика и обнаруживается проблема, которая решается изменением структуры конструкции.
• Несоблюдение требований установки также может быть одной из причин. Следует перенести защитный узел на правильное место.

Разберем две проблемы, которые можно решить самостоятельно.

Забился клапан

При наличии этой проблемы вода не капает из штуцера при любой температуре. Перед тем, как начать работы, нужно проверить исправность системы водоснабжения. Вполне возможно, что там сломался какой-то кран или есть протечка.

Если с системой все в порядке, то нужно снять механизм и промыть его. Для этого открываем сливной кран, нажав рычаг на приборе и подставляем под проточную воду. Вначале будет вымываться вся грязь и накипь, но потом вода станет вновь прозрачной. После этого помещаем клапан на место. Если это не помогает, то устанавливается новый обратный клапан на водонагреватель.

Капает вода из клапана

В прорыве клапана, как ни странно, тоже может быть виновата накипь. Все дело в том, что при протекании воды через клапан в детали могут попасть мусор и грязь. Это, в свою очередь, препятствует полному закрытию клапана. Решается проблема промыванием.

Второй причиной является избыточное давление из-за кипятка. Бойлер может достаточно долгое время работать на высоких температурах, тем самым заставляя клапан постоянно выпускать воду. Решение очевидно – нужно снизить нагрузку на водонагреватель и снизить температуру.

Третьим вариантом поломки предохранительного клапана для бойлера является высокое давление в водопроводе. Некоторые водонагреватели могут не справляться с ним, из-за чего защитный клапан постоянно сбрасывает давление. Это достаточно неприятно, потому что в один момент механизм может отказать. Для того чтобы утвердить именно эту причину поломки, нужно замерить давление воды перед вводом в бойлер, для этого используется монометр. Если оно выше, чем допустимое для бака, то нужно заменить клапан. В магазинах продаются редукционные модели, на которых регулируется давление, подаваемое в водонагреватель.

Последней причиной является неисправность клапана, которая решается его заменой. Эта проблема актуальна, если другие не были обнаружены. Желательно взять модель получше, с большим максимальным рабочим давлением.

Установка других клапанов

Бывают случаи, когда вместо заводской системы предохранения от скачков давления на резервуар нагревателя устанавливают подрывной клапан. Он предназначен в первую очередь для аварийного удаления жидкости в систему отопления. Хотя их функционал во многом сходится, основной принцип срабатывания в корне отличается.

Клапан подрывного типа выполняет свои функции только во время аварии. Он нужен для экстренного удаления всей воды из бака. Для периодического стравливания маленьких порций жидкости он не предназначен. Учитывая все это, не стоит ждать корректного функционирования от подобной поделки.

Другой пример – монтирование только клапана обратного типа. Его механизм не позволит стекать жидкости при пониженном давлении в системе, однако от резких скачков в резервуаре он спасти не сможет. Как показывает практика, подобная сборка тоже не функциональна.

Схема всех составляющих безопасной эксплуатации водонагревателя
