Лучшие варианты
В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.
Детектор проводки Дятел
Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.
Дятел — прибор обнаружения скрытой проводки
Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:
- определяет местоположение проводника с точностью до 10 мм;
- до 100 мм;
- до 300 мм;
- до 700 мм.
То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

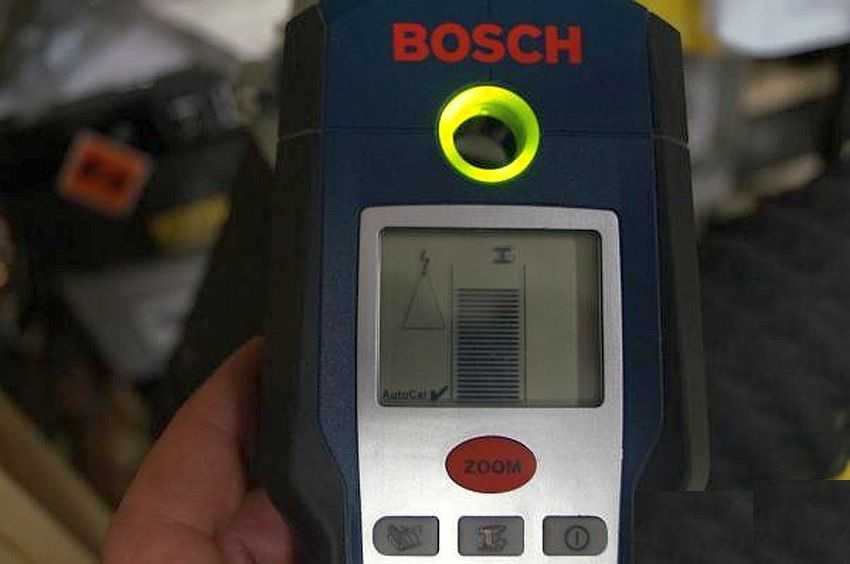

Bosch DMF 10 Zoom
Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.
При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.
Также на дисплее высвечиваются графические изображения найденных материалов:
- перечеркнутый магнит означает немагнитный металл (алюминий, например);
- молния с делениями — проводка под напряжением;
Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

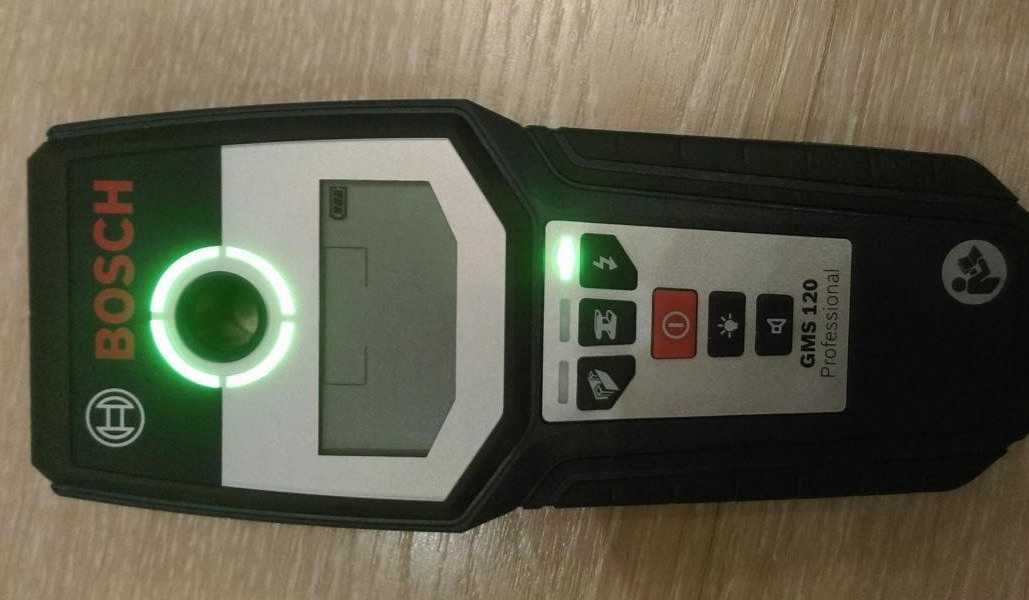

Определить скрытой проводки Bosch GMS-120
Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:
Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.
Из всех отзывов можно вывести несколько практических рекомендаций:
- если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
- если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.
В общем, при определенном опыте, можно довольно точно определить где находится проводка.
Прибор ПОСП 1
Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).
Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.
Отвертка с прозрачной ручкой, в которой скрыт несложный прибор, есть дома почти у каждого, а если нет – наверняка найдется у соседей. Работает отвертка, улавливая электромагнитное поле, которое излучается проводкой, в трех вариантах чувствительности.
Плюсы данного способа определения скрытой проводки в стене заключаются в том, что он очень прост в исполнении, прибор стоит копейки и подходит также для определения целостности электрической цепи.
Однако есть у индикатора и минусы: даже при успешном обнаружении провода под слоем штукатурки прибор покажет опасной зону в 20-30 сантиметров. О точности речи быть не может (индикатор довольно слабый и полностью соответствует своей цене). К тому же с помощью этой отвертки вам не удастся обнаружить провода с защитным экраном или провода без напряжения.
Как выбрать?
Выбор детектора скрытой проводки определяется целью его использования. В зависимости от того, для чего и как часто будет применяться прибор, выбирается его модель. Модификации детекторов различаются по ряду характеристик, основными среди которых являются:
- наличие или отсутствие пакета программных функций;
- присутствие дополнительных нецелевых функций (измерение напряжения, индикация наличия тока, фонарик);
- автономность и эргономичность;
- тип дисплея.
Чаще всего такие измерители совмещены с индикаторной отверткой. Она используется для выявления наличия или отсутствия напряжения на электрических контактах.
Его можно использовать как для поиска проводов, так и для выявления наличия металла в стене или другой поверхности. Такой прибор целесообразно приобретать тем, кто занимается электромонтажными или отделочными работами на постоянной основе.
При выборе профессионального детектора стоит уделить внимание его функциональности: какие функции доступны на базе его интерфейса и можно ли их использовать в совмещенном виде. Важную роль играет автономность прибора
Практичнее выбирать детектор, работающий на аккумуляторном источнике питания. Это позволит исключить затраты на приобретение сменных батарей.
Некоторые приборы оснащены специальными противоядерными вставками, пылезащитными покрытиями и заглушками, а также чехлами. Предпочтение стоит отдавать именно таким модификациям. Они прослужат в течение большего периода, а результаты измерений с их помощью будут точнее.
Назначение и виды детекторов
Электрическая проводка прокладывается в горизонтальных и вертикальных направлениях. Поэтому при производстве работ по сверлению отверстий в стене некоторые люди наивно предполагают, что могут приблизительно угадать местоположение проводов. Однако такой вариант является весьма сомнительным, так как во многих старых домах кабели могут располагаться как угодно.
Применение прибора для поиска скрытой электропроводки поможет точно определить её расположение. А также он поможет в поиске металлических предметов, нахождении неисправностей электрической сети и определении полярности линий постоянного тока. Некоторые более универсальные приборы могут обнаруживать пластик, дерево, цветные металлы и т. д.
Существует четыре основных вида приборов для поиска проводки:
- Электростатические индикаторы скрытой проводки отличаются простотой и надёжностью в использовании. Стоимость их небольшая, что привлекает многих потребителей. Принцип работы таких устройств основан на обнаружении электростатического поля проводов, замурованных в стене. Но вот обнаружить проводку в квартире или доме будет невозможно, если отсутствует напряжение. А также в помещениях с повышенной влажностью и с металлическими стенами этот детектор работать не будет.
- Электромагнитные приборы для поиска скрытой проводки имеют довольно высокую точность сканирования пространства. При этом устройство не способно определять трассу проводки, если её нагрузка менее одного киловатта. Принцип работы состоит в исследовании электромагнитного поля кабеля, поэтому он должен быть подключён к сети.
- Детекторы металла способны определить местонахождение любого металлического предмета, замурованного в стену помещения. Стоит отметить, что устройства этого класса обнаруживают проводку, отключённую от электросети. Детекторы прибора реагируют на все скрытые металлические элементы (арматура, труба, шуруп и т. д. ), что является его недостатком.
- Комбинированные искатели представляют собой устройство многофункционального назначения. Универсальность детекторов основана на применении всех методов нахождения проводки, описанных выше, в одном аппарате. К достоинствам такого прибора относится простота эксплуатации, высокая точность, а также способность самостоятельно устанавливать метод поиска. Таким образом, с его помощью можно не только определить местонахождения электропроводки, но и узнать, подключена ли она к сети. Недостатком простой потребитель считает высокую стоимость этого оборудования.
5 Детектор Bosch, Black&Decker – краткий обзор популярных серий
Если вы подыскиваете качественный прибор для скрытой проводки среднего класса, специалисты рекомендуют детекторы фирмы Bosch. Среди серий этого производителя выделяют модель Bosch GMS 120 Prof. В чем ее особенность? Она имеет глубокое сканирование, около 12 см, обнаруживает металлические предметы (медь, сталь, черный металл), проводку под напряжением, древесину, пластиковые трубы. Широкий функционал позволяет выбирать материал сканирования. Сигнал о местонахождении нужного предмета подается звуковым и цветовым путем. Среди дополнительных функций – возможность разметки точек под перфорирование в стене. Bosch GMS 120 Prof работает на обычных батарейках. Главные преимущества прибора: простой интерфейс, удобная регулировка режимов управления, точечное измерение, полная выдача информации об объекте и глубокое сканирование.
Качественная универсальная модель средней ценовой категории – Bosch GMS 120 Prof
Приборы фирмы Black&Decker также широко применяются среди мастеров для обнаружения скрытой проводки и поиска разнородных материалов, за исключением древесины. Рассмотрим модель BDS200. Она имеет регулировку режимов, которая позволяет контролировать чувствительность прибора, противоударный корпус. Black&Decker BDS200 оснащен звуковым и цветовым сигналом, который отображается на дисплее устройства.
Обзор нескольких моделей детекторов проводки и металла
Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.
Детектор напряжения UNI-T UT-12A
Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.
Трассоискатель Mastech MS6812
Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.
Искатель проводки BSIDE FWT11
При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).
Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.
Характеристики:
| Длина кабеля: | 300 м |
| Класс защиты: | IP40 |
| Функции: | трассировка, топология, генератор сигнала |
| Размеры: | 235 х 145 х 51 мм |
| Вес: | 500 г |
Сканер IdeenWelt (Германия)
Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.
В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.
Некоторые характеристики приводятся в таблице:
| Обнаружение проводки: | до 30 мм |
| Обнаружение металла: | до 50 мм |
| Обнаружение дерева: | до 38 мм |
Детектор металла Einhell TC-MD 50
Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.
Характеристики:
| Обнаружение металла (черный): | 50 мм |
| Обнаружение дерева: | 19 мм |
| Обнаружение металла (медь): | 38 мм |
| Обнаружение проводки: | 50 мм |
| Вес сканера: | 150 г |
| Вес в упаковке: | 340 г |
Сканер проводки BOSCH PMD 7
Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).
Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.
Детектор проводки Bosch GMS 120 M
Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.
В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.
Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.
Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional
В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.
Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.
Какой детектор скрытой проводки лучше выбрать
Не все промышленные металлоискатели одинаково эффективно могут обнаружить внутри строительной конструкции кабель, трубу или элемент армирования. Выбор подобного оборудования следует начинать с формулировки задач, которые ему придется решать, после чего уточняются требуемые характеристики и дополнительные возможности.
Как определиться с типом детектора
Дистанционно определить наличие в строительном монолите металла или иного постороннего включения можно различными способами. Имеющиеся на рынке специального оборудования детекторы, отличаются принципом действия, функциональными возможностями, энергозатратностью и многими другими параметрами. Перейдем к описанию приборов наиболее распространенных типов.
Электростатические детекторы
Электростатические устройства относятся к самым простым и дешевым приборам. Они реагируют на наличие электрического поля, которое всегда образуется вокруг находящегося под напряжением предмета. Их можно применять для поиска скрытой проводки, проложенной на глубине до 5-7 см.
К недостаткам таких аппаратов следует отнести невозможность нахождения экранированных кабелей и слаботочных сетей. На их работу оказывает негативное влияние расположенное поблизости энергетическое оборудование.
Демонстрация поиска электростатическим детектором.
Электромагнитные детекторы
Электромагнитные приборы чувствительны к переменным полям, возникающим поблизости от любого проводника с протекающим по нему током. Они достаточно точны и дешевы, только не могут обнаружить кабель, находящийся под напряжением, но не имеющий на конце подключенного к нему потребителя электроэнергии. Для поиска с его помощью всей проводки в исследуемой комнате надо включить освещение и задействовать все розетки.
Электромагнитный детектор в работе.
Металлодетекторные приборы
Эти детекторы боле сложны в материальном исполнении и дороже стоят. Они создают собственное электромагнитное поле, заставляющее «откликаться» на него все имеющиеся поблизости проводники. Уловив ответный сигнал, можно легко обнаружить арматурный пруток, кабель или забитый в стену гвоздь.
Металлодетекторный прибор в работе.
Емкостные детекторы
Принципом действия емкостные датчики напоминают электростатические, только заряжают скрытые в стене металлические элементы собственным полем. Они дешевы, но не так точны и подвержены воздействию случайных помех.
Ультразвуковые детекторы
Ультразвуковые приборы работают по принципу эхолота. Они излучают и принимают отраженные волны, давая высокую точность определения положения инородных тел.
Комбинированные
Для расширения технических возможностей металлоискателей их нередко делают комбинированными. В этом случае в качестве дополнительного способа поиска используется недорогой электростатический или емкостной метод определения.
Обнаруживаемые материалы
Обычно производитель прибора указывает, какие материалы он способен идентифицировать. Для дорогих моделей набор обычно не ограничивается одними металлами, но для детектора стоимостью ниже 1000 рублей наличие в списке пластика или древесины свидетельствует лишь о комбинированном электростатическом и емкостном способе определения с низкой точностью локализации.
Глубина обнаружения
Глубина обнаружения – важнейшая характеристика детектора, но следует учитывать вероятность сильного экранирующего действия ряда строительных материалов. Обычно выбирают прибор с некоторым запасом данного параметра.
Автокалибровка
Функция автоматической калибровки характерна для ультразвуковых и емкостных приборов. Она заключается в настройке алгоритма сортировки получаемых сигналов под конкретные условия, когда фон стены считается нормой, а выделяются лишь резкие отклонения, связанные с инородными включениями.
Полезной опцией поиска мест обрыва могут обладать только электростатические и металлодетекторные приборы. Первый вариант дешевле, но имеет низкую точность, малую глубину обнаружения и годится лишь для проводов, находящихся под напряжением.
Как правильно использовать
Прежде чем искать скрытый кабель индикатор подвергается калибровке и проверке. Для тестирования прибора можно воспользоваться любым электроприбором, чей включенный в сеть шнур растянут на полу. В процессе приближения детектора к проводу производится установка чувствительности и запоминание показателей, которые будут использованы во время реального поиска.
Обратите внимание! Во время поиска находящихся в стене проводов необходимо учитывать, что при следовании стандартам, укладка кабелей осуществляется строго по вертикали и горизонтали. Однако правило не является абсолютным, поскольку нерадивые электромонтажники нередко им пренебрегают
Поисковые работы во влажном помещении сопровождаются увеличением погрешностей большинства ИСП, а подача напряжения на искомый провод представляет угрозу для жизни.
Разметка скрытого кабеля
Процедура поиска:
- Включенный прибор прижимается к стене и водится по ней круговыми движениями.
- С появлением сигнала круги уменьшаются до момента, пока сигнал не достигнет максимума.
- Настене делается отметка (Рис.8), ИСП перемещается вправо или влево при горизонтальной проводке, вверх-вниз при вертикальной, что также сопровождается отметками.
Соединенные одной линией отметки дают представление о расположении кабеля. Точность измерений зависит от вида и качества примененного детектора.
Важно! Поскольку большинство детекторов скрытой проводки снабжены системой автокалибровки, их включение и начало работы разделены небольшим промежутком времени, определяемым моделью устройства
Виды приборов для обнаружения проводки
Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.
Есть устройства, которые могут найти металлические трубы (и не только)
Трассоискатели
Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.
Трассоискатель — отличные прибор для поиска скрытой проводки
Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.
Детектор проводки
Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.
Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)
Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно
При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

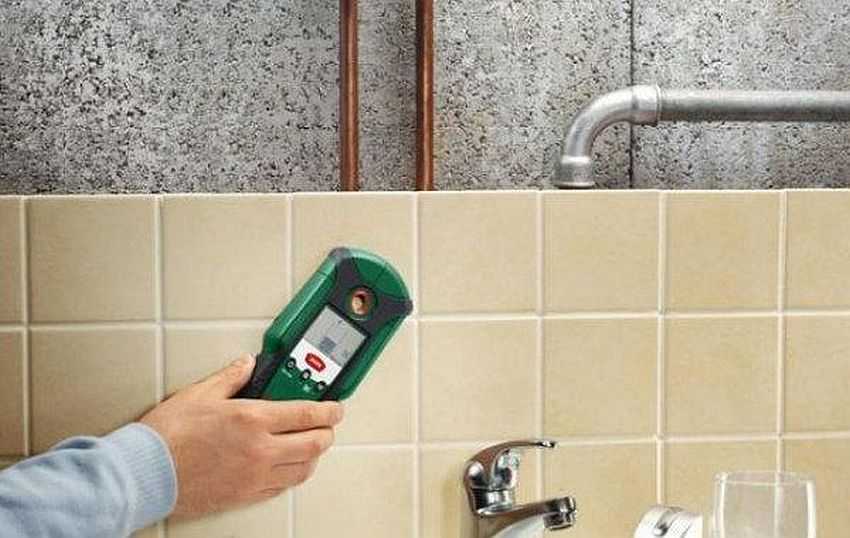

Портативный металлодетектор
Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.
Один из металлоискателей скрытой проводки Bosch 120
Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.
Универсальные (многофункциональные) приборы
Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.
Универсальные приборы — хорошо все находят, но стоимость высокая
Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.
Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные
Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности
Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
Что такое бесконтактный индикатор скрытой проводки?
Бесконтактные приспособления для обнаружения электропроводки предназначены исключительно для поиска неисправностей в электрической цепи и находки обрыва. Данный прибор называют специальным, ведь иногда без него обойтись невозможно, а оставлять проводку с отсутствующим контактом очень опасно для имущества и для жизни человека в целом.
Особенностями работы подобных устройств считается их возможность не повреждать оборванный проводник и установить точное место возникшей неполадки в стене. При работе с бесконтактным индикатором вы получите точные сведения о нахождении неисправности, следовательно, сможете легко ее устранить.
«Народные» способы, которые не работают

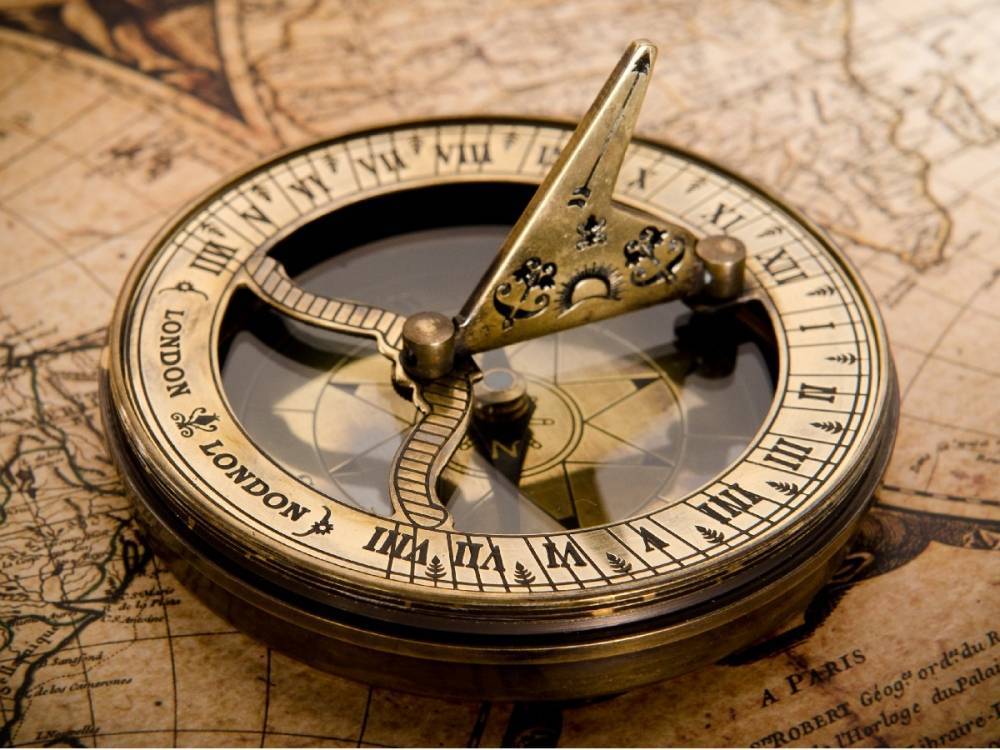

Поиск компасом
Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

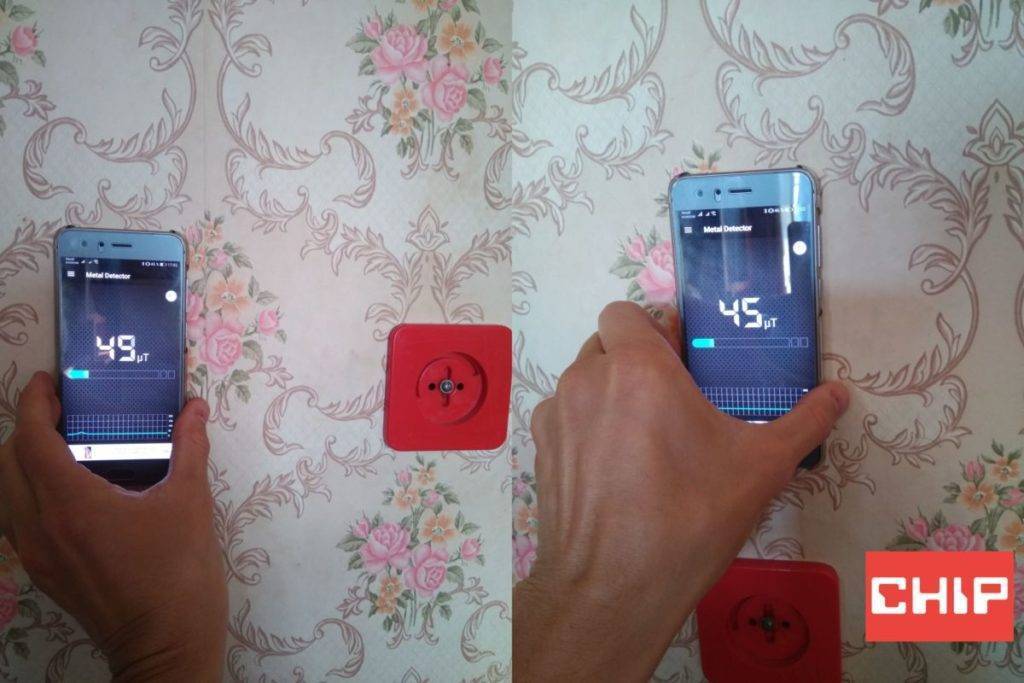

Поиск смартфоном
Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:
Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.
