Устройство и принцип действия счетчиков электроэнергии

Какие бывают классы точности

Погрешность электросчетчика определяется его конструктивной особенностью и регламентируется заводом-изготовителем. На заводе производится тарировка, после чего показания заносятся в паспорт изделия. Законодательно установлены сроки эксплуатации и поверки счетчиков в зависимости от конструктивной особенности.

В таблице снизу приведены среднестатистические данные о сроках эксплуатации.

Электрический счетчик 9-15 лет Механический однофазный 16 лет Электрический счетчик класса точности 0,5% 5 лет Трехфазные приборы 5-9 лет Электронные устройства От 15 лет и более

По истечении этого срока эксплуатация запрещена, следует заменить прибор или отправить его на поверку. Сейчас за сроками должны следить собственники. Если не соблюдать указанный норматив, то на владельца могут наложить штраф.

Ответственность за пользование просроченным электросчетчиком лежит на владельце. Для проведения поверки устройство демонтируется и передается в специализированную лабораторию, где производят комплексную экспертизу и проверяют погрешность измерения.

Если прибор учета отвечает заводским показателям, то работники лаборатории дают заключение о пригодности устройство к дальнейшей эксплуатации, о чем делается запись в паспорте изделия. Неисправный электросчетчик ремонтируют или списывают.

Итак, по ПУЭ максимально допустимая погрешность индукционных приборов учета электроэнергии равна 2. Однако, по закону на 2020 год с 1 июля должны будут устанавливаться «умные счетчики» за счет государства. Исходя из этого следует, что владельцу не нужно будет заниматься приобретением электросчетчика, и знать какая у него погрешность 1 или 2, что лучше. Этим будут заниматься организации, производящие замену устройств учета.

Учет электроэнергии обязателен для всех потребителей. Так, для юридических лиц, физических лиц с трёхфазным вводом и прочих крупных потребителей электросчетчики трехфазного тока. Если у него имеются такие электроустановки.

В зависимости от мощности потребления используют электросчетчики с классом точности:

1. Для хозяйствующих субъектов с присоединением к сети 35 кВ и мощностью до 670 кВт устанавливаются счетчик электроэнергии с погрешностью не менее 1,0.
2. Для подсоединения нагрузки с напряжением 110 кВ и более, класс точности счетчика электроэнергии должен быть 0,5S.
3. Учет потребляемой электроэнергии при нагрузке выше 670 кВт, применяются устройства с точностью 0,5S и позволяющие фиксировать почасовые нагрузки, а также иметь возможность интегрироваться в систему учета и памяти, способную хранить данные до 90 суток.

Все электросчетчики, применяемые для коммерческого учета на высоковольтных линиях, не могут быть прямого включения. Для измерения потребляемой электроэнергии в этом случае, а также при потреблении токов свыше 100А применяются счетчики трансформаторного включения.

При напряжении подключения 110 кВ и более, а также при мощности свыше 670 кВт применяются приборы учета с классом точности 0,5 и 0,5S. Потребителю необходимо знать, какой класс точности должен быть у счетчика и 0,5 и 0,5S в чем разница между этими показателями.

Основные отличия заключаются в следующем:

• Погрешность 0,5 не позволяет учитывать всю электроэнергию, что приводит к большему объему недоучтенной электроэнергии, по сравнению с 0,5S.
• Разница в показаниях составляет 0,75%.
• Счетчики с погрешностью 0,5 не проходят поверку и бракуются.
• При выходе устройства из строя или окончании срока эксплуатации обязательна замена таких счетчиков на приборы с погрешностью 0,5S.

ВАЖНО! Показания на приборе зависят от класса точности электросчетчика и трансформатора тока

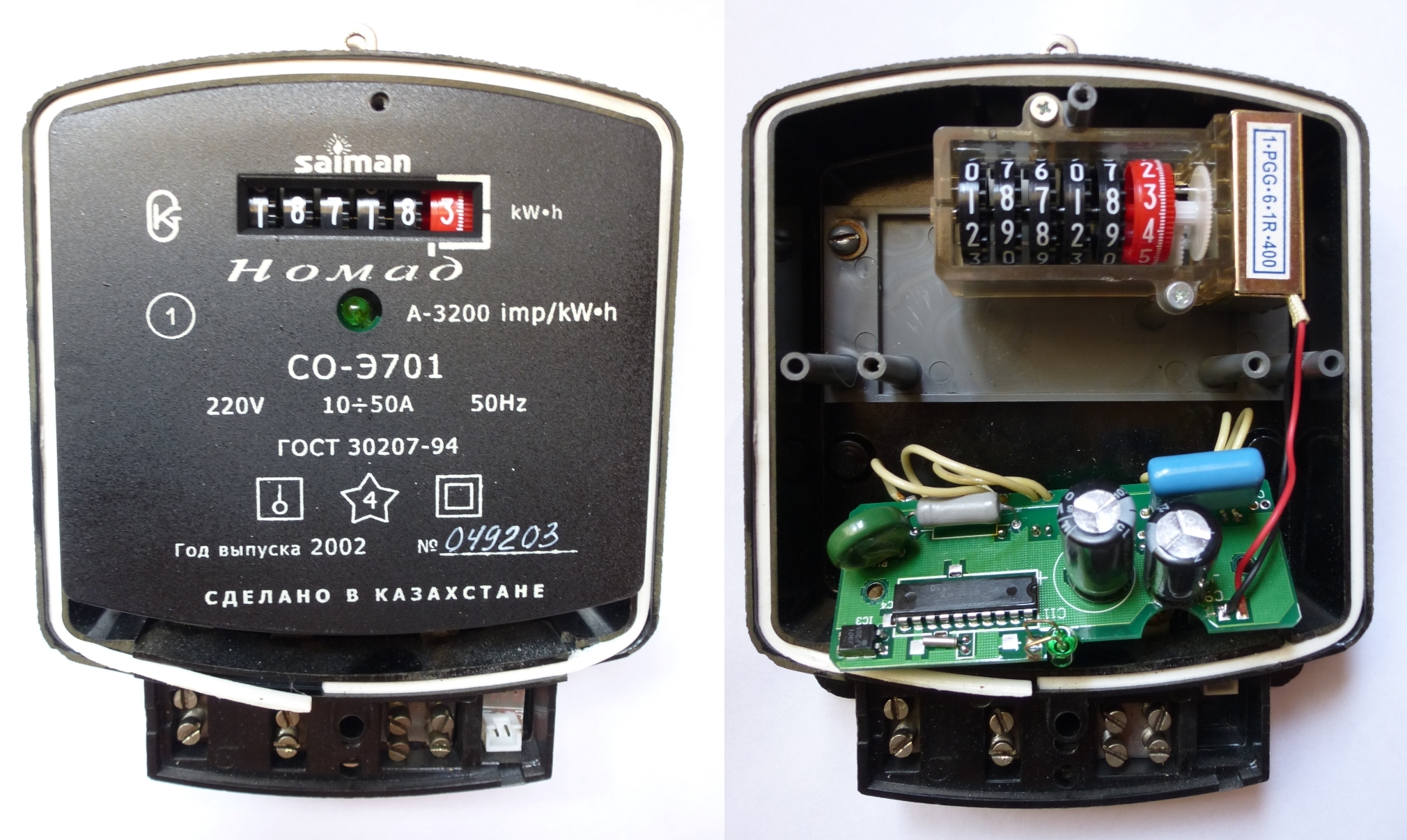

Электронные электросчетчики

В отличии от индукционных приборов электронные не используют вращающихся механических частей. В них все реализуется с помощью микропроцессорной техники, схема ниже:

ТТ – трансформатор тока

С помощью датчиков тока ДТ и датчиков напряжения ДН снимаются значения тока и напряжения сети. После датчиков сигналы поступают на аналогово-цифровой преобразователь, где сигнал с аналогового превращается в цифровой и поступает на микроконтроллер. Микроконтроллер в свою очередь производит вычисления и отправляет данные на дисплей или через интерфейс на другое устройство. С помощью таких электросчетчиков можно централизовано вести учет электроэнергии различных линий.

Главным достоинством электронных электросчетчиков над индукционными является:

• отсутствие вращающихся частей, что снижает вероятность поломки;
• возможность вести учет электроэнергии по различным тарифам с автоматическим переключением по времени суток (многотарифные счетчики);
• меньшая погрешность измерения, особенно при малых нагрузках;
• возможность передачи данных на расстояние через интерфейсы, что не требует постоянного присутствия для снятия данных;
• удобность применения;

Недостатки:

• большая стоимость;
• большая вероятность выхода из строя при больших скачках напряжения и тока сети;
• более дорогостоящий и трудный ремонт;
• выше чувствительность к климатическим условиям (например перепад температур);
• труднее диагностировать неисправности;

Как подключается счетчики к сети однофазной или трехфазной вы можете посмотреть на видео ниже:

Однофазный:

Трехфазный:

Принцип работы электронного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микроэлектроники, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электронные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электронных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности

Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф

Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электронный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электронном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

Срок службы электросчетчика, когда нужно менять

Как снимать показания электросчетчика

Класс точности электросчетчика

Установка электросчетчика в квартире

Как самостоятельно проверить электросчетчик

Как самостоятельно проверить электросчетчик

И все-таки оно вертится!

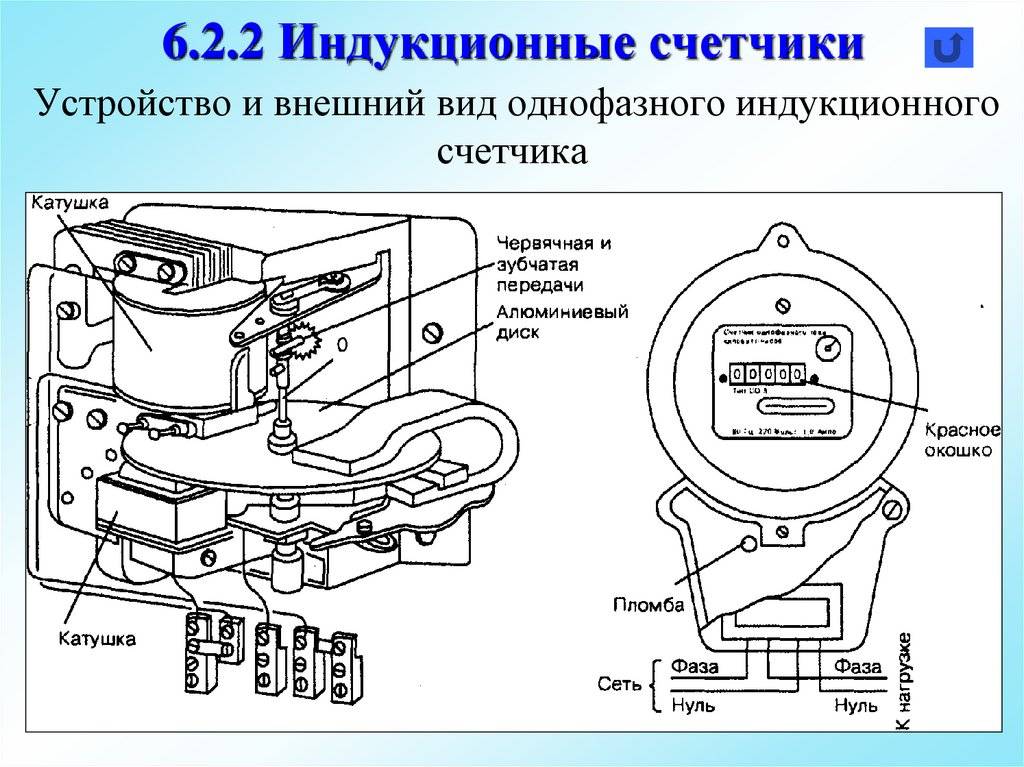

Наиболее наглядно устройство электросчетчика видно на примере однофазного бытового устройства механического типа. Его принципиальная схема приведена на рисунке ниже.

1. Ш-образный сердечник
2. П-образный сердечник
3. Редуктор
4. Постоянный магнит
5. Диск

К клеммам 1 и 2, в которые зажимается фазный провод, подключена катушка с небольшим количеством витков, установленная на П-образный металлический сердечник. Она называется токовой, поскольку включение последовательное. К клемме 1 также подключен еще один провод, идущий на другую катушку с большим количеством витков и установленную на Ш-образный металлический сердечник.

Место соединения разъемное, крепежом является винт, называемый «винт напряжения», поскольку второй конец катушки соединен с клеммой 3, к которой подключается нулевой провод и соединение параллельное. Сердечники катушек расположены под углом 90 0 друг к другу, а в разрыве между ними находится край алюминиевого диска.

При прохождении переменного электрического тока через катушки в сердечниках наводится пульсирующее магнитное поле. Их произведением является вихревой магнитный поток, вращающийся всегда в одну сторону. По закону электромагнитной индукции этот вихрь наводит электрический ток в алюминиевом диске и понуждает его вращаться вслед за собой. Поскольку учитывается и напряжение в сети, и сила тока, то измеряется расход именно электрической мощности, которая является произведением этих величин.

Все это очень напоминает устройство асинхронного однофазного электродвигателя с пусковой и рабочей обмотками. Различие только в том, что счетчик электроэнергии является измерительной машиной, поэтому для точности показаний в нем надо исключить все факторы, которые могут их изменить.

Например, момент инерции. Именно поэтому ротор, роль которого играет диск, выполняется из алюминия – наиболее легкого электропроводящего материала, не подверженного вторичному намагничиванию. Дисковидная форма выбрана по той причине, что побочным явлением электромагнитной индукции является нагревание металлов так называемыми токами Фуко.

В проводниках плоской формы они быстрее затухают. Это свойство используется, например, в высоковольтных трансформаторах большой мощности, первичная обмотка которых выполняется проводником прямоугольного сечения.

Вторым отличием механического счетчика от асинхронного двигателя является наличие в его конструкции тормоза – постоянного магнита, расположенного у края диска. Он нужен для того, чтобы вращение было равномерным, без ускорения, а остановка происходила мгновенно, без выбега. Положение этого магнита можно менять, меняя величину электрической мощности, на которую устройство не реагирует. Обычной заводской настройкой является 25 Вт.

Диск насажен на ось, на одном конце которой находится червячная шестерня. Через нее и приводится в действие редуктор счетного механизма. Смена положений обмоток действительно может привести к реверсированию. Для этого надо лишь изменить порядок подключения: фазу подать на клемму 3 и снять ее с четвертой. Для борьбы с мошенничеством в редукторе установлен храповой механизм, блокирующий вращение в обратную сторону.

Трехфазные счетные механические устройства устроены подобным же образом. Но есть тонкости: если схема построена с глухозаземленной нейтралью – фазы на выходе силового трансформатора подстанции соединены звездой и линия состоит из трех проводников, то в счетчике два диска на одной оси. А при обычном для линий до 1000 вольт соединении треугольником и наличии отдельной нейтрали (четыре провода) дисков три. При этом подсчет расхода электрической мощности ведется в любом случае, даже если задействована хотя бы одна фаза.

Инструкция по применению

Инструкция по эксплуатации и монтажу содержит следующие пункты:

• Прибор может устанавливать персонал, прошедший инструктаж по мерам безопасности и имеющий квалификационную группу по электробезопасности не ниже уровня III (электрическая установка до 1000 В).
• Перед установкой надо извлечь прибор из транспортной упаковки и провести внешний осмотр.
• Убедиться, что корпус и защитная крышка распределительной коробки не имеют значительных повреждений.
• Установить счетчик на рабочем месте, снять защитную крышку распределительной коробки и подключить к цепи напряжения

Важно! Подключение к сети проводить только с отключением питания

• Установить крышку распределительной коробки и закрепить ее двумя винтами.
• Включить питание и убедиться, что счетчик включен: индикатор показывает значение энергии, учитываемое в текущей зоне.
• Отметить в таблице дату установки и дату ввода в эксплуатацию.

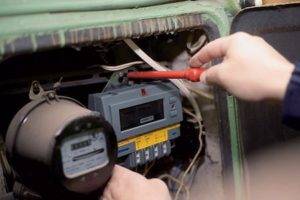

Монтаж счетчика в щит

Какие электросчетчики лучше?

Приборы учета с вращающимся диском нередко преподносятся как нечто архаичное и подлежащее замене. Энергоснабжающие организации могут просто вынуждать потребителей делать это, аргументируя тем, что электронные точнее. Но, поскольку дьявол кроется в деталях, давайте попробуем разобраться в том, стоит ли идти на поводу у монополистов.

Когда действительно стоит менять

• Если класс точности менее 2,5. Он указан на лицевой панели прибора – цифра в кружке.
• Количество целочисленных разрядов в показаниях менее пяти. Дробный разряд указывается кольцом красного цвета и его значение не учитывается.
• Если прибор рассчитан на токи менее 30 ампер.

Достоинства и недостатки механических приборов

• Невысокая точность измерений.
• Большие габариты и вес, выглядят малоэстетично.
• Могут шуметь.
• Нельзя учитывать расход по многотарифному плану.
• Для снятия показаний приходится лезть под потолок – неудобно и рискованно.

• Учитывают только активную, полезную составляющую электрической энергии.
• Не реагируют на потребителей мощностью менее 25 ват (например, светодиодные лампы).
• Спокойно переносят перегрузки в сети, не выходят из строя в грозу.
• Относительно дешевы.

Достоинства и недостатки электронных приборов

• Высокая точность измерений.
• Малые габариты и вес.
• Можно установить модель, учитывающую несколько суточных тарифов.
• Есть возможность (при наличии блоков GPRS и Wi-Fi) снимать показания дистанционно и даже автоматически их отправлять поставщику.

• Учитывают не только полезную активную, но и реактивную, паразитную, составляющую электроэнергии.
• Чувствительны к качеству поставляемого электричества, могут выходить из строя в грозу.
• Хороший электронный счетчик электроэнергии не может стоить дешево.

Зная устройство, а также достоинства и недостатки приборов учета электрической энергии, вы без труда можете решить, стоит ли вам менять имеющийся, а если приобретать, то какой именно. Можно сказать точно, что счетчики с вращающимся диском не стоит считать архаикой и отказываться от них. Для сельской местности – это оптимальный вариант.

{SOURCE}

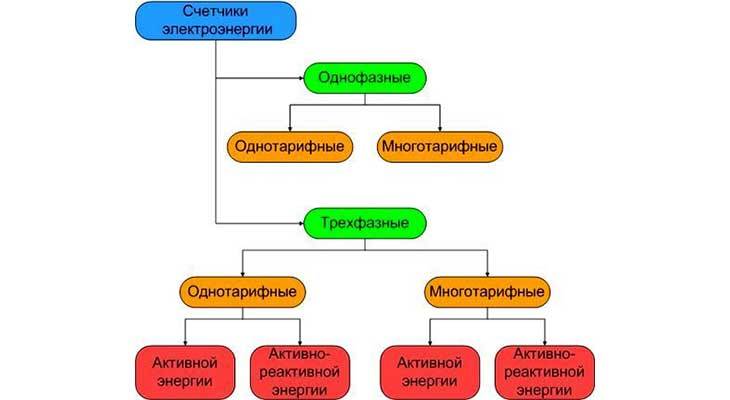

Классификация

О

течественные и зарубежные производители выпускают огромный ассортимент электросчетчиков.Разобраться поможет классификация устройств по следующим признакам:

• принципу работы (индукционные и электронные);
• количеству фаз или классу напряжения (одно,- и трехфазные);
• способу подключения (напрямую и через измерительные трансформаторы);
• количеству тарифов (одно-, двух,- и трехтарифные);
• типу тарификатора (внешний и внутренний);
• классу точности (0,2s; 0,2; 0,5s; 0,5; 1,0; 2,0; 2,5);
• измеряемому току (базовый, стартовый и максимальный);
• типу интерфейсов (импульсный, ИК порт, RS 232, RS 485, волоконно-оптическую линию связи, CAN, PLC-модем и GSM).

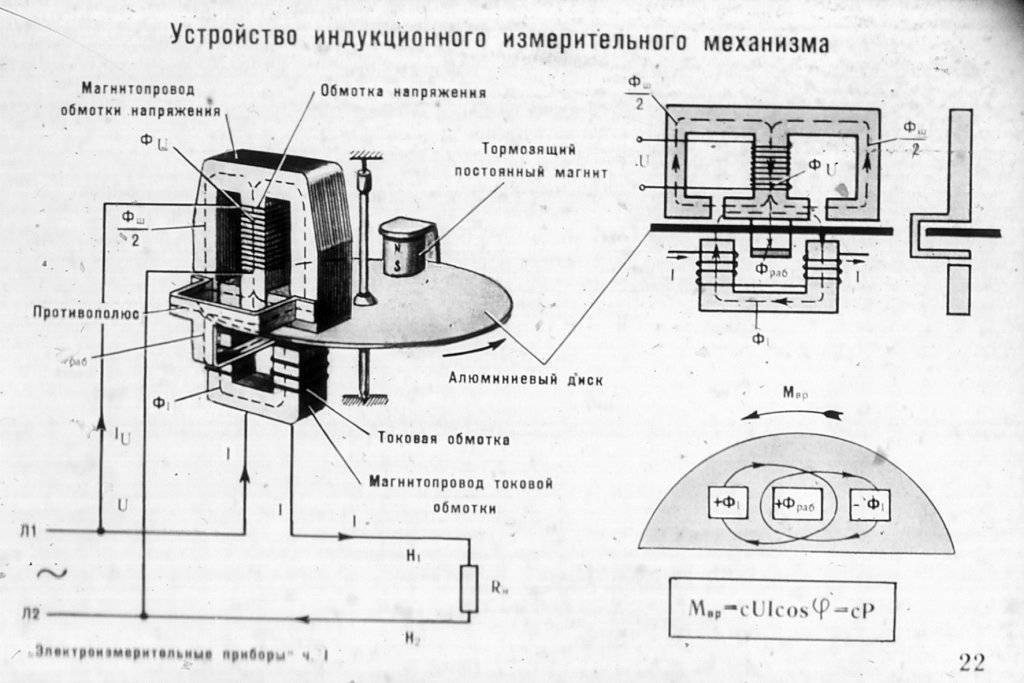

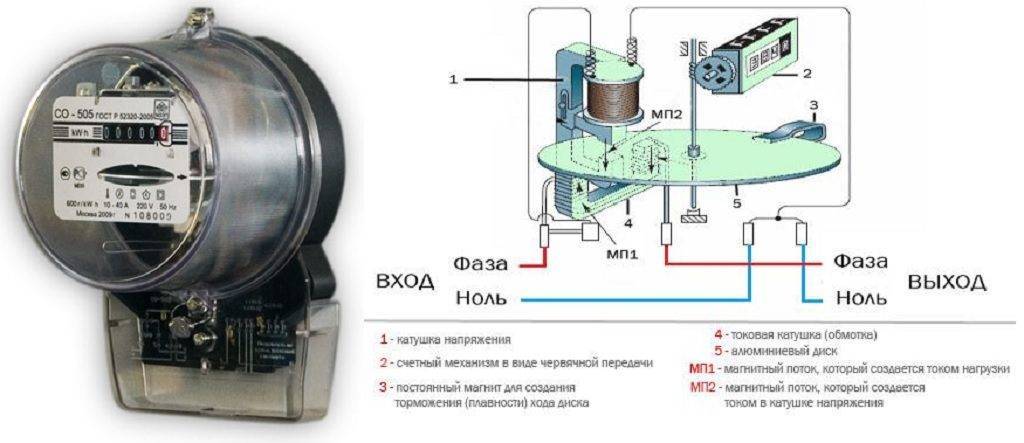

Как работает индукционный счётчик

Суть работы индукционных счетчиков электроэнергии, основан на таком принципе, когда на движущуюся деталь в одно время воздействует крутящийся и затормаживающий момент. Данный момент имеет пропорцию величине учёта, момент торможения имеет пропорцию скорости раскрутки движущейся части. Состоит индукционный однофазный счетчик электроэнергии из нескольких элементов:

• Катушки напряжения, что расположили на магнитопроводе;
• Диск вращения из алюминия;
• Передаточный механизм устройства учёта;
• Катушки тока на магнитопроводе;
• Постоянный магнит.

Сделана катушка из провода с большим сечением, что может выдерживать большую нагрузку. Витки на катушки имеются в небольших количествах, обычно 13-30 витков на катушке. Распределены они в равномерном положении на двух стержнях магнитопровода, что имеет U форму и сделан из электротехнической стали. Сердцевина работает для создания определённой концентрации магнитного потока, который пересекает счётный диск и вращает его.

Подсоединяется обмотка напряжения на фазу напряжения сети и всегда имеет работоспособное состояние, наравне с потребителем, из-за этого она имеет название параллельной цепи. Катушка напряжения требуется для производства магнитного потока, который будет пропорционален сетевому напряжению. Она имеет определённые конструктивные отличия от катушки тока тем, что имеет больше витков, около 8000 – 12 000 и небольшим сечением проводника 0.1 – 0.15 мм2. В большом количестве витки создают более высокое индуктивное сопротивление, чем имеет активное сопротивление обмотки, что является довольно важным для соблюдения правила сдвига на 90° и даёт возможность уменьшит потребление электроэнергии, на однофазном счётчике.

Магнитный поток катушки тока и катушки напряжения, что проходят по диску, образуют в нём трансформационные токи, за счёт чего создаётся вращающийся момент. Чтобы создать противодействующий момент, что будет пропорционален скорости движения диска, используются постоянные тормозные магниты, чей магнитный поток пересекает крутящийся диск из электропроводящего материала.

Образующиеся в диске токи резания, всегда соблюдают скорость вращения пропорционально диска. То есть когда счётчик работает, он соблюдает определённую закономерность,чем большая мощность потребления, тем более быстро будет происходить вращение диска по его оси. Момент противодействия, что образуется при взаимодействии магнитного потока с дисковым током, всегда будет пропорционален скорости вращения. Когда диск проходит волну, что создаёт тормозной магнит, на нём наводится ЭДС резания, что идёт от середины диска. Потоковая сила тормозного магнита при взаимодействии с током диска имеет прямую пропорциональность ЭДС резания и имеет направление против движения диска. Замедляющий процесс зависит от дальности магнита от центра диска, определяется как произведение плеча на значение силы. То есть регулировка быстроты кручения происходит путём перемещения магнита, что позволяет настроить его в зависимости от передаточного числа.

Для более точной настройки на счётчиках используют специальные устройства для регулировки. Данные приборы – это короткозамкнутые медные, алюминиевые витки, или обмотка из витков провода из меди, что замкнут на настраиваемое сопротивление.

Учиться на чужих ошибках

В начале 1990-х годов зарубежных производителей измерительной продукции захлестнула примерно такая же эйфория, которую сейчас переживает Россия. Так, например, в Англии доля электронных счетчиков электроэнергии достигла 95 %, однако, на сегодняшний день эта цифра уменьшилась до 65 %.

Из Европы заводы по производству индукционных счетчиков перенесены в развивающиеся страны и производят миллионы счетчиков, находящих нишу и выполняющих свою функцию.

Энергосистемы России (Красноярскэнерго, Татэнерго, Брянскэнерго) стабильно закупают индукционные счетчики так же, как и электронные, отдавая предпочтение их надежности и учитывая плохое качество сетей, особенно в сельской местности. Ведь ресурс индукционного счетчика – десятки лет и даже через 50 лет некоторые образцы будут соответствовать заданному классу точности.

Проблема выбора индукционного или электронного счетчика несколько надумана. Они предназначены для разных секторов рынка.

Рано отказываться от применения индукционных счетчиков. Как и не стоит недооценивать электронные

Прежде всего, надо решить, есть ли возможность и необходимость воспользоваться всеми преимуществами счетчиков и не обращать внимание на их недостатки?

Выбор счетчика – это результат взвешенного решения, анализа отдельной ситуации.

Типы конструкций по количеству фаз

Существуют однофазные и трехфазные приборы учета электроэнергии. Подбирать их тип конструкций по количеству фаз необходимо под характеристики электросети. Если квартира или частное здание подключены к однофазной сети, используется соответствующий однофазный счетчик. Это самое распространенное решение для жилых домов, квартир и таунхаусов, где единовременная нагрузка не превышает 10 кВт.

Наиболее часто такие типы прибора учета применяются на следующих объектах:

• высокотехнологичные современные квартиры с большим количеством электронного оборудования;
• профессиональные студии и мастерские;
• производственные здания мелкого масштаба.

В некоторых случаях вместо трехфазного счетчика используется три прибора с одной фазой. Разницы в цене при этом практически нет: 2400 за 3 простые модели против 2800 за одну трехфазную. Электросчетчики по классу точности: какие лучше для квартиры.

Другие потребители должны использовать более точные изделия:

• многоквартирные здания – погрешность 1% и меньше;
• уровень мощности электрической энергии от 670 кВт – погрешность 0,5% и меньше;
• поставщики электроэнергии – 0,5% и ниже, для повышения точности используется хранение данных и встроенные часы.

В целом на рынке можно найти модификации с погрешностью от 0,2% до 2,5%. Если потребление электроэнергии и напряжение сети невелико, можно не гнаться за максимальной точностью и приобретать недорогие модели 2%. Высокоточные изделия вовсе не относятся к классу бюджетных, их могут позволить себе юридические лица. При выборе необходимо руководствоваться не только практическими соображениями, но еще и постановлениями местной и общефедеральной администрации, в котором указаны необходимые типы устройств.

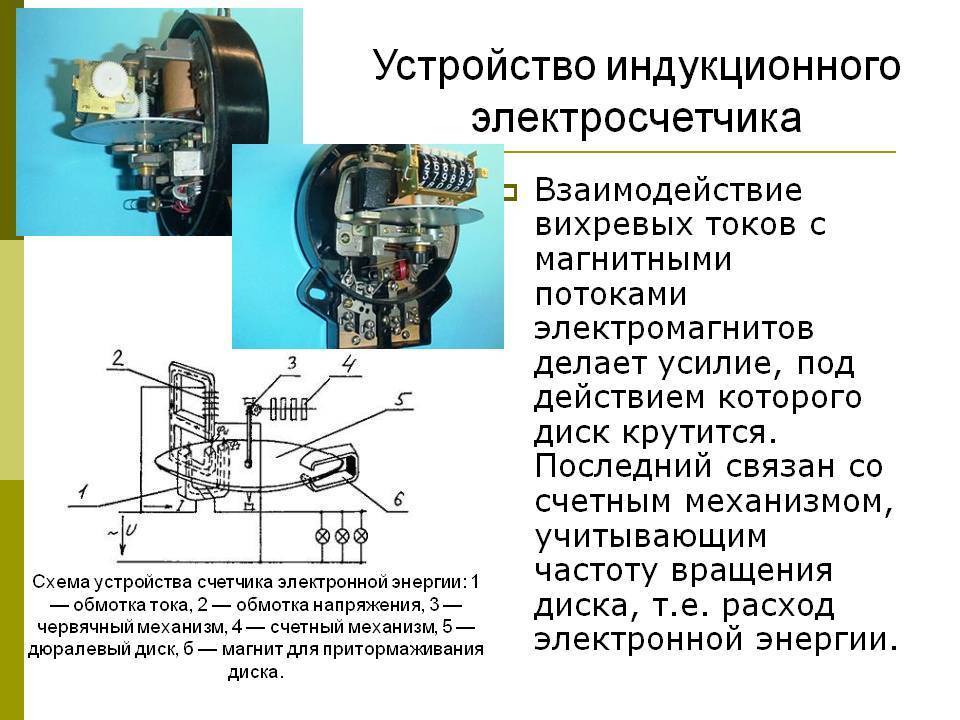

Индукционные электросчетчики

Как говорилось выше, индукционный электросчетчик работает на основе индукционного механизма, схема которого приведена ниже:

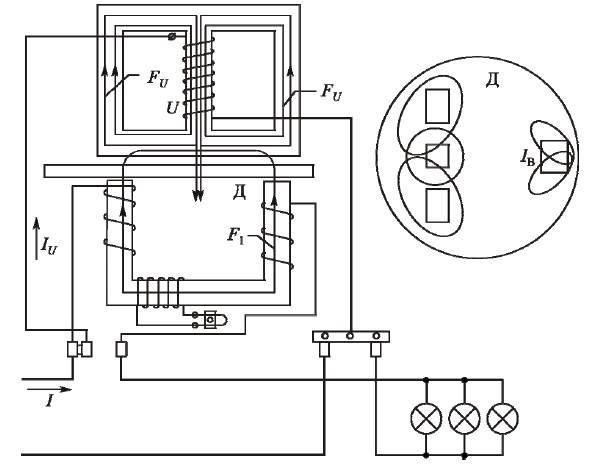

Итак, состоит он из двух неподвижных катушек (обмоток) 1 и 2 которые в пространстве смещаются друг относительно друга на угол равный 90 0. Соответственно и магнитные потоки, протекающие через обмотки, при подключении их к сети будут сдвинуты друг относительно друга. В результате чего возникнет бегущее магнитное поле, которое порождает вращающий момент, который начнет вращать алюминиевый диск 4 расположенный в магнитном поле катушки. Во избежание инерционного вращения диска, после снятия с катушек напряжений, или слишком быстрого вращения при минимальной нагрузке, на диск также будет воздействовать постоянный магнит 3, который будет обеспечивать тормозной момент. Среднее значение вращающего момента будет равно:

Как и в обычном ваттметре в электросчетчике есть две обмотки, тока и напряжения. Обмотка тока выполнена толстым проводом, соответствующим номинальному току и включается в цепь последовательно.

Обмотка напряжения выполнена тонким проводом (0,06 – 0,12 мм) с большим количеством витков и подключается к цепи параллельно.

Все эти обмотки уже расположены внутри прибора и не требует особой схемы включения. В нем есть только два провода ввода (для однофазных фаза — ноль) и вывода. Счетчики имеют класс точности 1,0; 2,0; 2,5. Они могут выпускаться на различные токи напряжением 127В, 220В. Также трехфазные могут быть 127В, 220В, 380В, а также на токи до 2000 А и 35 кВ но подключаемые через измерительные трансформаторы.

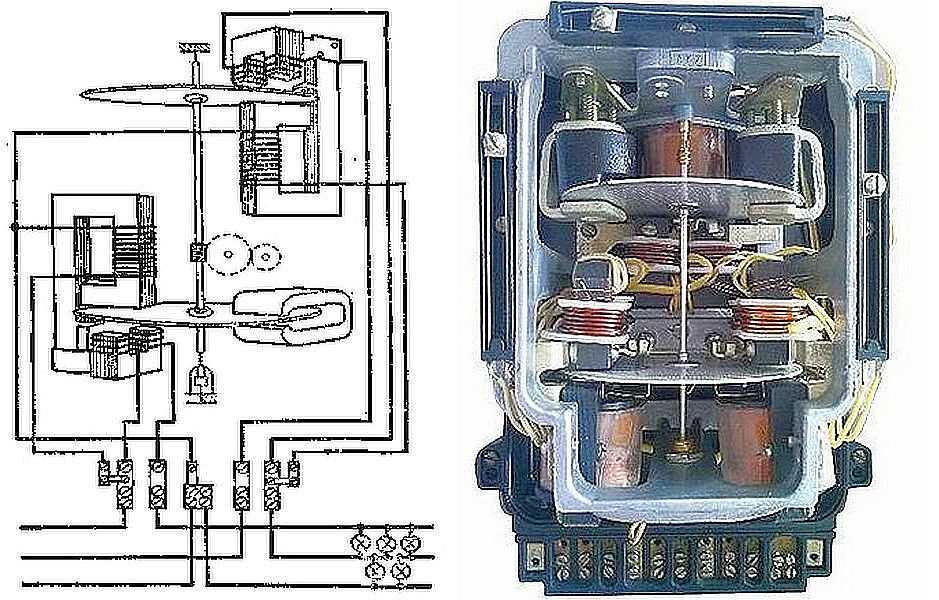

Принцип работы индукционного трехфазного аналогичен однофазному, но так как при использовании трехфазных систем возможны различные схемы включения (треугольник, звезда), необходимо предварительно изучить возможности выбранного устройства.

Как работает

Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.

При этом, устройство обладает рядом преимуществ:

1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
2. Обладает меньшими размерами по сравнению с механическими.
3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Принципиальная схема электронного счетчика. (Для увеличения нажмите)

Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Возможно, Вас заинтересует статья о двухтарифных счетчиках электроэнергии.

Статью о том, как снять показания с трехтарифного электросчетчика, читайте здесь.

Принцип работы электрон ного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности

Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток

Данные приборы способны автоматически определять тот или иной тариф

Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.
