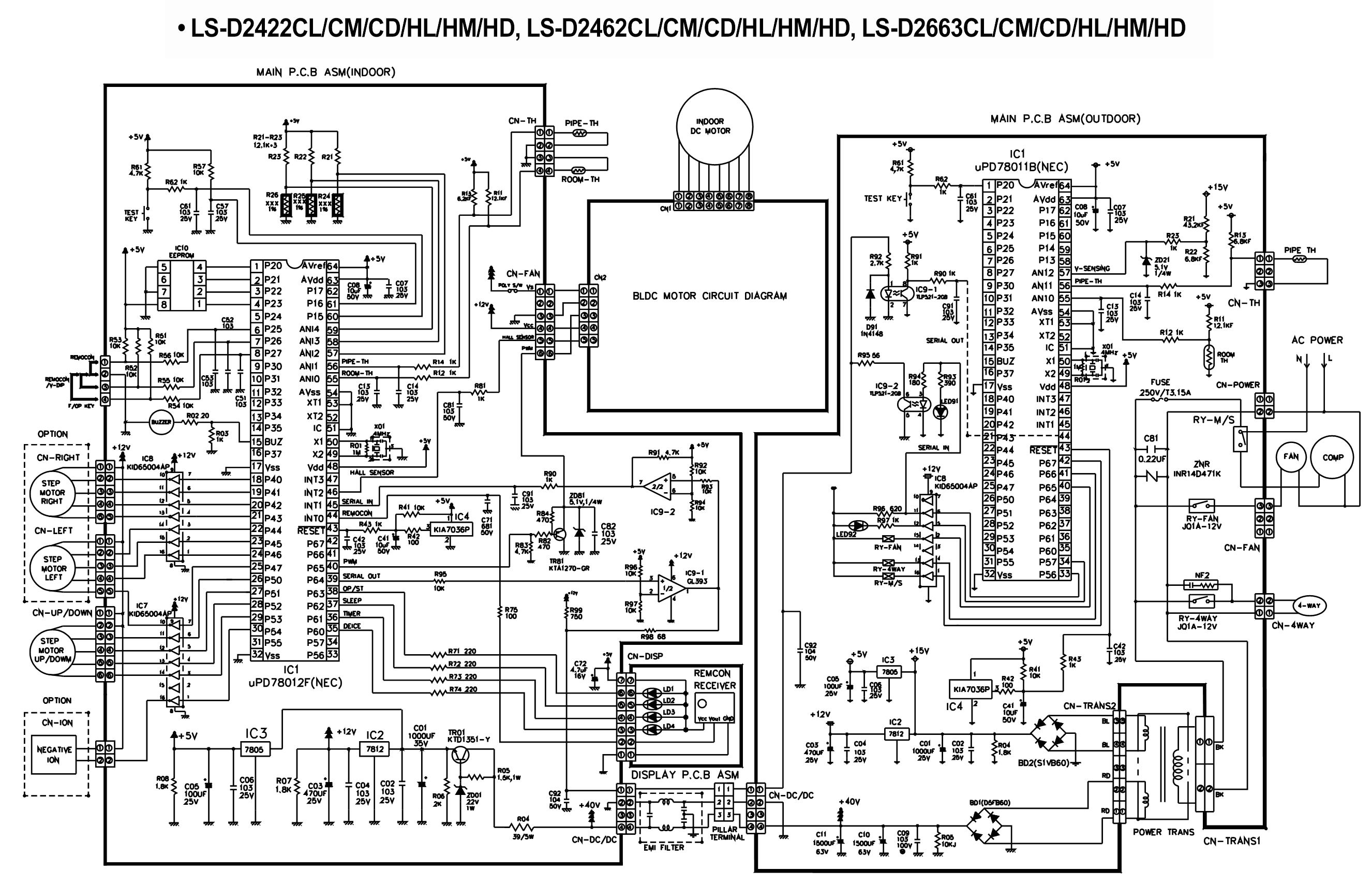

Принципиальная электрическая схема подключения кондиционера

Принцип работы мобильного (напольного) кондиционера

Мобильные кондиционеры выполнены в виде моноблока. Компрессор, конденсатор и испаритель у них находятся в одном корпусе. Как у других типов, подогрев или охлаждение воздуха происходит за счет циклов конденсации и кипения хладагента.

Для охлаждения или нагрева фреона необходим поток воздуха, который должен проходить через конденсатор. Существуют два типа мобильных кондиционеров:

С одним воздуховодом;
С двумя воздуховодами.

Мобильный кондиционер с одним воздуховодом втягивает воздух из помещения, продувает его через конденсатор и выдувает наружу. Воздуховод выводится через любое отверстие в стене, перегородке и т.д. Лучший вариант – использовать специальные заглушки в окнах с вертикальной рамой.

У такой системы с одним воздуховодом есть большой недостаток. Она выкачивает воздух и создает тягу. Поэтому поступает воздух из других помещений через двери, систему вентиляции, проемы. Поступающий извне воздух обычно более теплый. За счет этого повышается энергопотребление.

Мобильный кондиционер с одним воздуховодом.

Система с двумя воздуховодами лишена этого недостатка. У нее есть два шланга, которые выводятся наружу. Мобильный кондиционер через один воздуховод забирает воздух, пропускает его через конденсатор и выдувает через другой воздуховод.

Принцип работы мобильного кондиционера с двумя воздуховодами позволяет не выкачивать воздух из помещения. Поэтому охлаждение происходит эффективнее. Потребление электроэнергии у него ниже.

Мобильный кондиционер с двумя воздуховодами.

Современные мобильные кондиционеры могут работать на обогрев. Но возникают проблемы при монтаже. Места установки воздуховодов необходимо утеплять. Сами шланги желательно защитить теплоизоляцией.

Подключение кондиционера

После монтажа внутреннего и внешнего блоков их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм 2 . Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

Климатическая техника имеет небольшую мощность.
Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм 2 .
На одной ветке с кондиционером нет энергоемких потребителей.
Предполагается временный монтаж климатической техники.
Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Несколько слов о том, какую сплит-систему выбрать

В настоящее время есть большой выбор: колонные, потолочные, мульти- и другие кондиционеры. Однако для обычного человека будет достаточно настенного устройства. Тем не менее учитывайте мощность агрегата. Она должна выбираться с запасом в 5-10%. Для спальни актуальна установка сплит-систем, работающих практически бесшумно, что не нарушит ваш сон. А какой кондиционер установить в квартире в детской комнате? В большинстве случаев желательно этого вообще не делать. А если это просто необходимо, то следует отдать предпочтение модели небольшой мощности с функцией тонкой очистки воздуха.

Что же касается производителя, то лидерами сегодня являются такие фирмы, как LG и Samsung. Несмотря на высокие цены, вы получите качественное изделие, которое будет радовать вас в течение долгих лет. Выбирайте устройство с возможностью дистанционного управления, это очень удобно и экономит ваше время и силы. Для квартир 30-35 квадратных метров вполне достаточно сплит-системы мощностью 1,5-4,7 кВт. Мы разобрались с тем, какой кондиционер установить в квартире. Теперь можно поговорить о завершении монтажа своими руками.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10 Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами.

При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

Подбор двигателя вентилятора кондиционера

В сплит-системе двигатель находится как в наружном, так и во внутреннем блоке. Двигатель вентилятора наружного блока кондиционера делается из металла, а внутреннего – из прочного пластика.

Типы двигателей:

Много-обмоточный: разная скорость вращения вентилятора получается за счёт подачи энергии на различные обмотки.
DC-inverter – чаще всего применяется в инверторных двигателях. За счёт изменения амплитуды постоянного напряжения регулируется скорость вращения.
PG-motor – с помощью регулирующего элемента (симистор или тиристор) подаётся напряжение через обмотку, состоящую из двух частей. Разные скорости вращения вентилятора достигаются благодаря изменению амплитуды управляющего напряжения.

Вооружившись знаниями, пользователь сможет легко выбрать двигатель для кондиционера и вовремя обнаружить неполадки в системе.

https://sovet-ingenera.com/vent/montazh/podklyuchenie-elektrodvigatelya-konditsionera.html
https://b.eurobi.ru/catalog/zip/z7/
https://strojdvor.ru/kondicionirovanie/ustrojstvo/motor-elektrodvigatel-ventilyatora-kondicionera-raznovidnosti-i-prichiny-nepoladok/

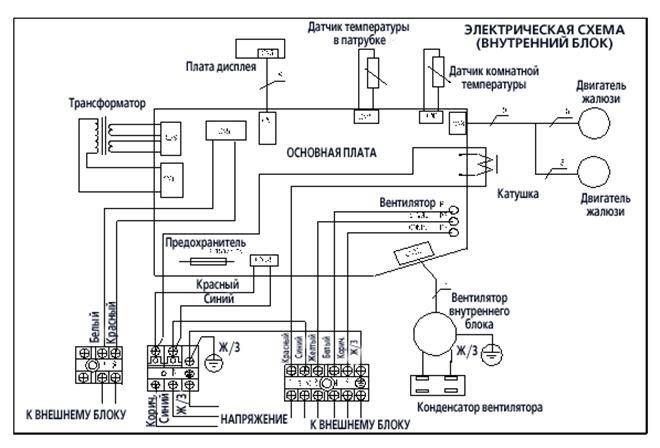

Электрооборудование кондиционера

Все основные элементы систем кондиционирования не могут работать сами по себе. Всю работу обеспечивает электрическая схема кондиционера. Общая схема включает в себя несколько основных частей. Подключение межблочного кабеля к внутреннему блоку осуществляется при помощи клеммной колодки Terminal. В самой колодке имеется несколько клемм. N является электрической нейтралью, №2 подает питание с платы управления на компрессор, №3 обеспечивает работу вентилятора на первой скорости, а №4 – на второй скорости. Пятая клемма подает питание к приводу 4-х ходового клапана при переходе в режим обогрева.

В самом компрессоре существует три вывода: C, R и S, обозначающие соответственно, общий вывод обмоток, рабочую обмотку и стартовую обмотку двигателя компрессора для сдвига фаз. Кроме того,в схему включена защита от перегрузок и перегрева, а также клеммы для подключения вентилятора, конденсатора, электромагнитного клапана и других элементов.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость. Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

снять переднюю панель и защитную крышку блока;
протянуть кабель и расположить его сбоку от модуля;
зачистить концы проводов, вставить в клеммы и затянуть шурупами;
зафиксировать кабель на выходе из блока;
закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Особенности подключения трассы

Многие люди спрашивают, как подключить кондиционер своими руками. Выполнить самостоятельно достаточно просто — всего лишь нужно знать схему подключения кондиционера. В ней немаловажную роль играет трасса, которая состоит из:

дренажного трубопровода;
проводов электропитания;
управления оборудованием;
фреоновой магистрали.

Подключение кондиционера к электросети требует измерения длины трасы. К этому показателю добавляют 30-50 сантиметров. Изначально производится проводка медных трубок, которые разрезаются с помощью трубореза.

Подключение кондиционера требует помещения в термоизоляционную оболочку трубопроводов перед монтажом, а отверстия закрываются пробками для исключения возможности проникновения внутрь пыли. Все составляющие трассы складывают вместе и скрепляют с помощью виниловой изоленты. Далее производится установка трассы на место.

После того как коммуникации будут проложены, приступают к подсоединению фреоновой магистрали и электрической проводки. Вы можете самостоятельно произвести подключение кондиционера к электросети — схема прилагается в комплекте. В ней подробно изображен способ подключения кондиционера к электросети.

Следующим этапом монтажа является корректировка длины трубок и снятие заусениц. С этой целью используют ример. Гайку продевают и развальцовывают каждый край трубок. Затем, подсоединяем края трубок к штуцерам внутреннего и наружного блока. При помощи динамометрического ключа максимально качественно затягиваем гайки.

После подключения трассы, производят проверку ее герметичности. На видео можно ознакомиться с технологией проверки герметичности. Далее производят удаление влаги и воздуха из системы. С этой целью используют вакуумный насос. Подключают его к сервисному порту наружного блока через манометричный корректор. Откачка воздуха и влаги должна осуществляться в течение получаса. Следующим этапом является заполнение контура фреоном.

Какая розетка нужна для кондиционера

Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

обязательно подключение к заземлению;
класс защиты – IP54;
тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Польза и вред от кондиционера

>Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

Есть вероятность, что в этих устройствах размножаются вредные бактерии.
Климатическое оборудование благоприятствует распространению вирусов.
Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

При покупке комнатного кондиционера очень важно правильно подойти к выбору технических характеристик и ответственно отнестись к установке. По статистике наибольшая часть поломок кондиционеров происходит из-за их неправильной и неквалифицированной установки

Правильная последовательность подключения электрической схемы кондиционера – это залог его качественной и долговременной работоспособности. Если кондиционер все же установлен неправильно, то впоследствии могут проявиться следующие отрицательные характеристики: протекание конденсата внутрь помещения, утечка фреона и др.

Существует два вида установки кондиционеров в помещениях: стандартная и нестандартная. Стандартная установка – самая распространенная, установка кондиционера недалеко от окна, так как компрессор располагается на улице. Возможно, выполнение установки в комнатах с выполненным ремонтом. Такая установка не является дорогостоящей и не занимает много времени. Нестандартная установка кондиционера достаточно дорогостоящая и кропотливая работа, которую рекомендуется производить только в процессе ремонта помещения, так как она предполагает штробление стен.

Несмотря на то, какой вариант установки Вы выберите, во избежание всех негативных последствий, перед началом монтажа кондиционера и креплений, стоит выяснить важные моменты. Например, такие как схема внешнего соединения и электрическая схема, система электрообеспечения устройства, расположение вводных приспособлений, поперечное сечение проводов и будущие трассы кабелей, выяснить характеристику стены, задействованные для трассы электропроводки. Электрическая схема кондиционера должна соответствовать правилам устройства электроустановок и нормативным документам

Немаловажно участие профессиональной команды специалистов с необходимым оборудованием

Общая схема работы кондиционера

Вся система построена на способности веществ поглощать тепло при испарении и выделять его при конденсации. Такая схема кондиционера и заложена в работу современной сплит-системы. Основным веществом внутри замкнутой системы устройства является фреон. Имея возможность изменять его агрегатное состояние путем изменения температуры и давления, мы сможем охлаждать радиатор и прогонять через него воздух с улицы.

Но для начала ознакомимся с основными элементами сплит-системы. Схема и принцип работы кондиционера предполагают использование двух блоков: наружного и внутреннего. Для чего они нужны?

Жара в зените! Выбираем кабель для кондиционера

Прежде чем сделать выбор, какой именно кондиционер вам нужен, необходимо четко представить, насколько велико помещение, в котором он будет установлен, какой величины в нем может быть температура, сколько человек обычно находится, имеется ли оборудование, нагревающееся при работе. Весьма непростым вопросом является также монтаж кондиционера и необходимые для этого расходные материалы.

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности

Правила установки кондиционера

Для бытовых помещений наиболее часто применяются седьмой и девятый типоразмеры кондиционеров. Необходимыми материалами для их установки являются:

медные трубы;
термоизолятор;
кабель для кондиционера;
крепеж.

Не нужно экономить на расходных материалах. Дешевые трубки могут иметь микротрещины, через которые произойдет быстрое вытекание фреона; некачественный термоизолятор приведет к повышению теплопередачи и, соответственно, снижению мощности сплит-системы; о некачественном крепеже и говорить не приходится. Но самый ответственным моментом при подготовке кондиционера к установке является выбор и прокладка кабеля, который соединяет микропроцессорный блок с датчиками и обеспечивает подводку питания. Кабель нужно выбирать с учетом всех требований надежности и электробезопасности.

Выбор и прокладка кабеля

Главная характеристика, определяющая выбор электротехнического оборудования при установке кондиционера, — это мощность , которая определяет выбор защитного автомата и силового кабеля. Номинал автоматического выключателя (АВ) выбирается исходя из расчетной мощности (указывается в тех.паспорте или на шильдике устройства) мощности. Мощность необходимо разделить на напряжение сети (0,22 кВ) и полученное значение округлить до большего значения, например, для кондиционера мощностью 1 кВт необходимо использовать АВ на 6А. Тип АВ выбирается исходя из значения кратности пускового тока, который так же может указываться в тех.паспорте или на шильдике устройства, и составляет чаще всего от 3 до 5 значений номинального тока. Поэтому для кондиционера рекомендуется использовать АВ тип С. Для выбора типа силового кабеля нужно определить величину длительно допустимого тока, которая равна мощности кондиционера, деленной на напряжение в сети (220 В), с запасом в 20–30 %.

Сила тока определяет, какое сечение должен иметь кабель для кондиционера . Если мощность кондиционера менее 3 кВт, то достаточным будет применить для подключения кабеля с сечением жил 1,5 мм2, для кондиционера мощностью от 3 до 5 кВт — 2,5 мм2, а для больших сплит-систем мощностью до 8 кВт необходим кабель с сечением жил не менее 4 мм2. Кроме того, при выборе кабеля нужно помнить о защитном заземлении кондиционера, поэтому необходимо выбирать трехжильный кабель (1-я жила — фаза, 2-я — ноль, 3-я — защитное заземление).

Наиболее надежными и долговечными в работе являются кабели марки ВВГ. В соответствии с рассчитанной силой тока для монтажа кондиционера используют кабели ВВГ 3х1,5, ВВГ 3х2,5 или ВВГ 3х4.

Данный кабель для кондиционера не распространяет горения при одиночной прокладке и соответствует требованиям указанным в ТУ 16-705.499-2010 (ГОСТ 31996-2012). Срок службы — не менее тридцати лет.

Способ прокладки кабеля должен обеспечивать не только безопасность, но и привлекательный вид и комфорт в помещении, в котором будет установлен кондиционер. Наиболее эстетично выглядят коммуникации, скрытые в стене, для которых лучше всего подходит плоский кабель ВВГ-П , при этом нужно учитывать, что штробление стен лучше всего совмещать с ремонтом помещения, к тому же для некоторых типов стен такой процесс может быть трудоемким, а для несущих панельных стен — недопустимым.

Хорошим решением будет прокладка кабеля в декоративном пластиковом коробе или кабельном канале. В случае обшивки стен гипсокартоном можно разместить все коммуникации в гофротрубе. Для обеспечения пожарной безопасности при таком размещении лучше выбрать кабель ВВГнг.

Требования

Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение.

прямое подключение через розетку;
отдельное проведение провода к электрощиту.

Первый вариант идеально подходит для всех бытовых устройств — они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.

Схема подключения кондиционера к электросети

На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Мультизональные устройства.
Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл»
. Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры.
Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Требования к розетке

Современные евророзетки, обычно, рассчитаны на работу с приборами высокой мощности. Но в любом случае необходима ее проверка на соответствие определенным требованиям. Это:

наличие заземления или дифференциального реле;
соответствие значениям, указанным в инструкции;
соблюдение соотношения высокая мощность электросети и маломощный охладитель;
подсоединяется через автомат с расстоянием между контактами не меньше 3 мм при разомкнутом состоянии.

Розетка должна располагаться на определенном расстоянии от пола и заземленного металлического бытового оборудования:

50 – 80 см от пола;
не меньше 50 см от труб, батарей и прочих заземленных предметов из металла.

Выводы и полезное видео по теме

Таким образом, подключение электродвигателя кондиционера (точнее, технологическое соединение бытовой установки кондиционирования воздуха) вполне доступно выполнить непосредственно самому пользователю. Видеоролик наглядно демонстрирует проведение такой процедуры:

Домашний мастер, решивший выполнить подключение мотора кондиционера, должен обладать основами работы с хладагентами, плюс иметь представление об электрических сетях. Желательно, конечно, чтобы присутствовал некоторый опыт в таких делах. Если же совсем нет никаких представлений о работе подобного плана, лучший выход – обращение в сервис.

У вас есть личный опыт подключения электродвигателя бытового обсуждения и вы хотите поделиться им с другими пользователями? Или хотите уточнить определенные нюансы выполнения электрических соединений у наших экспертов? Пишите свои рекомендации, задавайте вопросы – блок обратной связи расположен ниже под этой публикацией.

Устройство и принципиальная электрическая схема кондиционера
