Принудительная вытяжка в туалет с вентилятором для квартиры и дома

Основные критерии выбора оборудования

Вытяжка в ванной комнате и туалете должна соответствовать многим требованиям, которые в основном касаются технической стороны оборудования. Необязательно покупать дорогостоящие системы с большой мощностью.

При выборе технических параметров стоит учесть и другое оборудование, которое обеспечивает движение воздуха в помещении: кондиционеры, ионизаторы, дополнительные вытяжки на кухне. Это незаменимые помощники, которые делают работу вентиляционного устройства эффективнее на 10%.

Объем воздуха, который выводится из помещения за единицу времени, зависит от параметров вытяжного устройства. Вытяжной клапан может иметь различное сечение, а именно 80, 100, 120 и 150 мм.

При выборе вентилятора стоит обратить внимание на следующие параметры:

Надежность электрического устройства. По международным стандартам этот параметр может иметь значение от 0 до 6. Также важна защита от влаги. Для ванной комнаты нужно подобрать прибор с уровнем защиты не менее 4.
Необходимую мощность и производительность (2 показателя, которые тесно взаимосвязаны) стоит выбирать в соответствии с размерами помещения. Наиболее подходящим показателем для среднестатистической квартиры станет вентилятор с мощностью от 7 до 20 Вт. Расчет минимально необходимой мощности проводится следующим образом: перемножить количество жильцов на площадь ванной комнаты.
Приемлемый уровень шума составляет не более 30 дБ.

В процессе монтажа вентиляции в ванной можно использовать дополнительные приспособления, которые помогут существенно сэкономить электричество. Чтобы вытяжка начинала работать в нужный момент, следует установить таймер.

Альтернативой таймеру станет гигростат автоматического типа, который контролирует уровень влажности. Обратный клапан тоже улучшает работу системы.

Конструкция устройства простая и не содержит сложных механизмов, оно обязательно устанавливается в том случае, если вытяжка подключается к общей системе вентилирования дома.

Естественная вентиляция

В многоквартирных домах ванная, туалет должны иметь каналы подсоединения к общедомовой вытяжной шахте. Естественная вытяжка для ванной обладает значимыми преимуществами:

постоянная работа;
отсутствие расхода электроэнергии и затрат на оборудование;
надежность, долговечность;
простота эксплуатации.

Но у нее есть два ключевых недостатка:

невысокая производительность;
зависимость от условий погоды.

Естественная тяга обусловлена разницей плотностей воздуха наружного и внутри помещения. А плотность воздуха напрямую связана с температурой.

На ее работоспособность также значительно влияет загрязненность вентиляционных каналов. Улучшить тягу поможет установка на выходе из шахты вентиляции дефлектора, создающего тягу за счет ветра. Следует также позаботиться о достаточности притока воздуха. Наличие пластиковых окон требует использование режима микроциркуляции, обустройства клапанов приточных.

Достаточность естественной тяги проверяют, прислонив к решетке вентиляционной лист бумаги. При открытых дверях лист должен удерживаться на решетке. Можно проверять воздухообмен по отклонению полоски бумаги к входу в шахту вытяжки.

Вентиляционная система естественного типа – единственный способ обеспечения воздухообмена в помещениях при отсутствии электроэнергии. Поэтому она часто применяется, как вытяжка в дачном туалете, будучи наиболее простым решением. При ее обустройстве следует использовать надежную теплоизоляцию воздуховодов.

Процесс монтажа

В большинстве случаев установка вытяжки с вентилятором в туалете, кухне или ванной комнате довольно проста. Весь процесс состоит из следующих этапов:

Прокладка электрического кабеля. Если вентилятор требует заземления, используется трехжильный кабель. В остальных случаях будет достаточно двухжильного. Кабель можно проложить в штробе, гофрированной трубке или коробе.

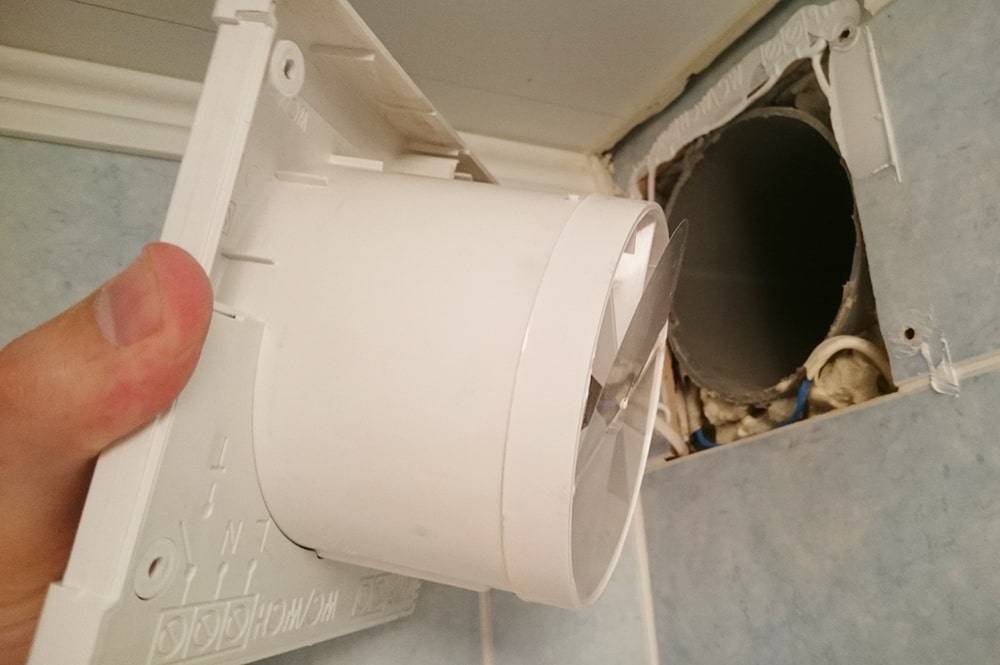

Подключение контактов. Проводка обесточивается, после чего устройство устанавливается на подготовленное для него место, проводятся все необходимые соединения. Если вентилятор не имеет датчиков движения и влажности, обычно используется отдельный выключатель. Когда же прибор снабжен датчиками, на него должно постоянно подаваться напряжение. В этом случае применение отдельного выключателя необязательно.

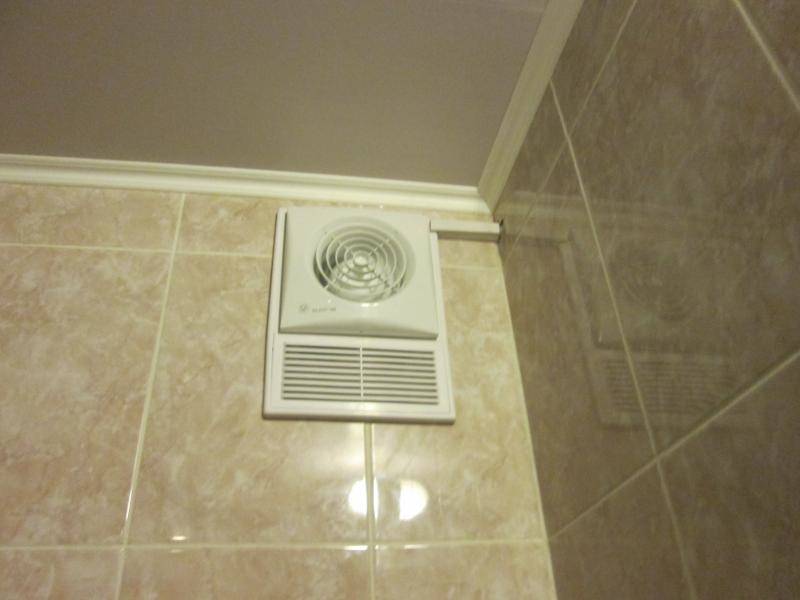

Закрепление корпуса. Накладной вентилятор крепится на поверхности стены с помощью дюбелей и саморезов. Канальные модели могут фиксироваться саморезами или полимерным клеем.

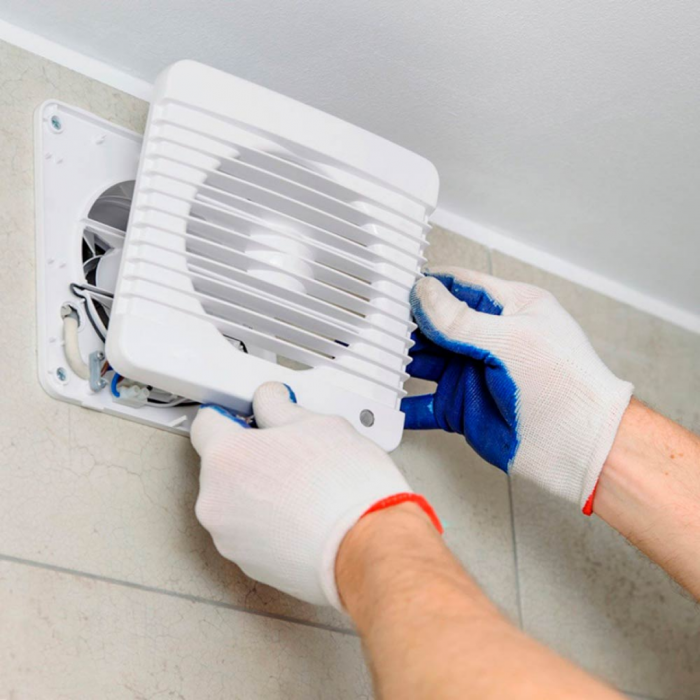

Установка декоративной накладки. Если вентилятор имеет съемную решетку, закрывающую воздуховод, на заключительном этапе она устанавливается на свое место.

https://youtube.com/watch?v=qz1tX9EiBUo

Дополнительные функции обеспечат повышенный комфорт в процессе эксплуатации. Большинство устройств несложно установить самостоятельно. Использование принудительной вентиляции позволяет существенно улучшить микроклимат в помещениях.

Вентиляция туалет и ее типы

Вытяжка с вентилятором для туалета

Все существующие типы вентиляции санузла в квартире разделяются на два типа:

естественная;
принудительная.

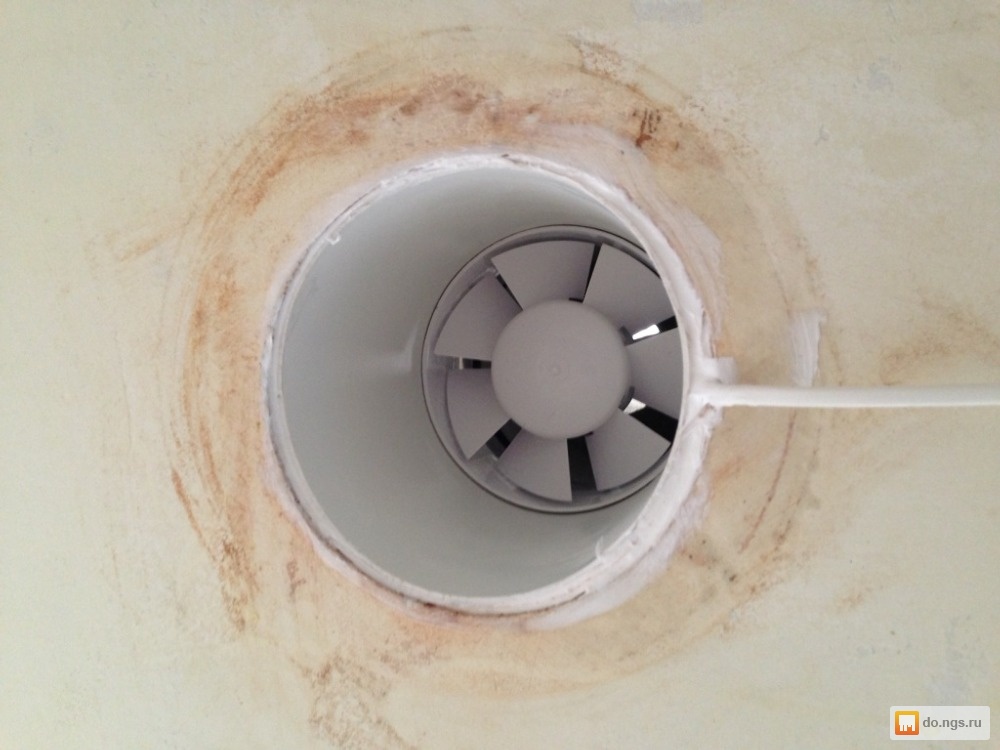

Еще на этапе строительства дома в нем закладываются шахты вентиляционной системы, что проходят по всему дому. Основное их назначение – обеспечить приток свежего воздуха в дом и вывод из него отработанного. Это и есть естественная вентиляция. Но ее обычно бывает недостаточно для обеспечения хорошего микроклимата. Поэтому вентиляция в туалете и остальных частях дома усиливается путем установки специальной вытяжки – это система вентиляции принудительного типа.

Подобное приспособление имеет специальный короб, который чаще всего устанавливается прямо в шахту системы.

Лучшие радиальные вытяжные вентиляторы

Радиальные вентиляторы – устройства со спиральной конфигурацией, крыльчатка расположена непосредственно внутри нее. Под действием центробежной силы воздушный поток выводится в радиальном направлении – именно это дало название типу устройств.

Конструктивные особенности в сочетании с компактными габаритами позволяют монтировать их в системах любого вида. Как правило, устанавливают вентиляторы в ванных комнатах, санузлах, на кухне.

Лопасти могут быть направлены вперед или назад. В первом случае повышается производительность, устройство захватывает больше воздуха, но работает громче. Во втором – заметно снижен шум, а КПД падает на 10-20%. К рангу лучших радиальных вентиляторов наша редакция отнесла четыре устройства от самых надежных и известных производителей. По отзывам, каждый участник рейтинга объединяет в себе качество и безупречный современный дизайн.

1. Soler & Palau EcoAir Design S 7.2 Вт

Самый экономичный и практически бесшумный вытяжной вентилятор предназначен для бесперебойной, круглосуточной работы. Его можно устанавливать в помещения, требующие постоянного притока чистого воздуха, такие как, заведения общепита, спа-центры, сауны и небольшие магазины. В обычном режиме радиальный вентилятор потребляет минимум энергии, но при необходимости его можно выводить на максимальную мощность с помощью отдельного переключателя. Благодаря стандартному по размерам исполнению эта модель подойдет и для квартиры. А единственный, по отзывам покупателей, ее недостаток – достаточно высокая цена.

Достоинств:

низкий расход электроэнергии;
несколько режимов работы;
бесшумность;
приятный внешний вид;
обратный клапан;
стандартный установочный диаметр.

Недостатки:

высокая стоимость.

2. Vortice Quadro Micro 100 28 Вт

По мнению владельцев, лучшим выбором для влажных помещений является вентилятор известного европейского производителя Vortice. Вся продукция торговой марки проходит строжайший контроль качества и обладает оптимальными рабочими характеристиками

Также разработчики компании большое внимание уделяют производительности и внешнему виду своих систем. Модель Quadro Micro помимо всех перечисленных достоинств очень хорошо защищена от влаги, в отличие от большинства схожих устройств она не боится не только пара, но и прямых попаданий брызг

Для удобства предусмотрены два режима скорости вращения.

Достоинства:

оригинальный дизайн;
высокая степень защиты;
пластик устойчив к ультрафиолету;
производительность;
большой ресурс;
2 скорости.

Недостатки:

цена;
большой вес.

3. Soler & Palau CK-25 N 40 Вт

Мощный вытяжной вентилятор для ванной комнаты оснащен емкостью для конденсата и съемной фильтрующей системой. Обслуживание устройства не требует специальных навыков и большого количества времени. Производительности вентилятора достаточно чтобы осушить или очистить от пыли воздух в больших, частных или административных помещениях без дублирующих устройств. А стоимость при этом гораздо ниже большинства аналогов. По отзывам владельцев, в сочетании цена – качество равных данной модели вентилятора нет. Но стоит учитывать, что для маленьких душевых кабин параметры этого устройства будут чрезмерны.

Достоинства:

производительность 250 м. куб/час;
съемный фильтр;
поддон для сбора конденсата;
простота обслуживания;
разборный корпус.

Недостатки:

большие вес и габариты;
уровень шума выше среднего.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов. Основные схемы подключения вентилятора к выключателю следующие:

Основные схемы подключения вентилятора к выключателю следующие:

при включении вытяжки одновременно с освещением;
при использовании отдельного выключателя для вытяжки;
при использовании двухклавишного выключателя;
при использовании вытяжки с таймером.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Выбор прибора и устройства для организации системы вентиляции

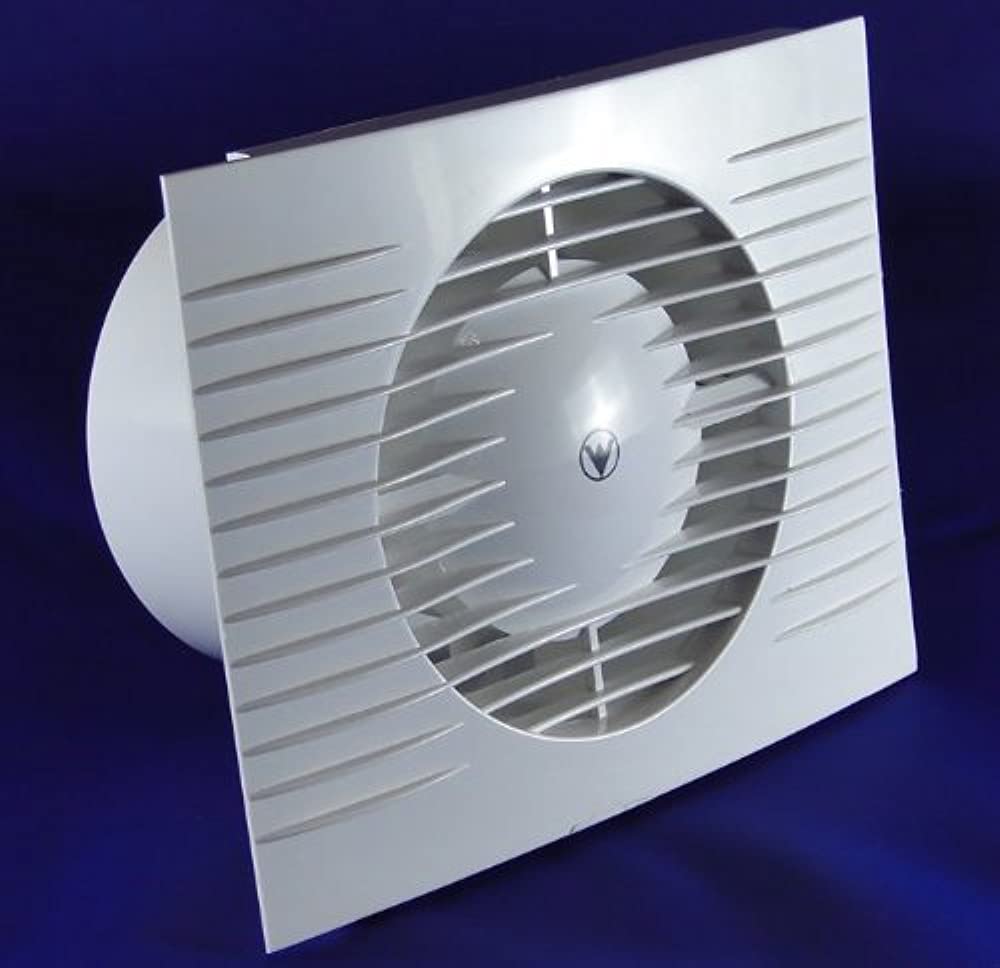

Выбираем модель вентилятора

Чтобы приобрести устройство, которое будет полностью справляться со своими обязанностями, нужно знать некоторые характеристики:

Электрическая вытяжка для ванной обязана отвечать нормам безопасности, находиться в герметичном корпусе. Капли воды и брызги часто достигают потолка, потому даже потолочная вытяжка для ванной должна быть полностью защищена от воздействия паров жидкости;
Соответствие прибора стандартам качества, наличие сертификатов, гарантийные документы и указания на классность прибора (защита не менее IP-34) – это залог безопасности конструкции и долгого срока безупречной эксплуатации;
Производительность вытяжки – еще один обязательный элемент. Если устанавливается вытяжка из туалета через ванную, значит, конструкция будет обрабатывать немалые воздушные массы, а такой прибор, как вентилятор диаметральный, обладает предельно низким КПД и попросту не справиться с задачей.

Мощность прибора также важна. От нее напрямую зависит производительность. Если электрическая вытяжка в ванную дополнена датчиками влажности, таймерами или другими аксессуарами, мощность должна быть выше средней!
Размеры. Вытяжка в ванной должна быть компактной. Даже если площадь помещения позволяет установить климат-контроль, то не следует подвешивать огромный прибор, это неэстетично и полностью портит вид помещения.

Качество прибора не зависит от мощности и производительности, а также внешней красоты

Чтобы принудительная вытяжка в ванную работала долго, стоит обратить внимание на отзывы покупателей и стандарты качества компании-производителя;

Уровень шума – один из главных критериев. Согласитесь, размер вытяжки для ванной не так важен, как шум лопастей

Совсем неинтересно омрачать вечернюю ванну завываниями пропеллера, потому предельный порог шума должен быть не более 25 дБ, не выше!

Стоимость прибора должна быть оптимальной. Если продавец навязывает умопомрачительно дорогой продукт, объясняя, что «дешевле вы не купите», это не тот магазин. Всегда можно подобрать простой и доступный по стоимости вытяжной вентилятор, который отлично справиться со всеми своими обязанностями.

Монтаж вытяжки в ванной и туалете в квартире

Сначала следует подобрать правильное место для расположения канала. Идеальным вариантом для принудительной вентиляции станет стена напротив входной двери в данное помещение. Чтобы увеличить приток воздуха с других помещений, желательно установить дверь так, чтобы она неплотно прилегала к полу.

Первое, с чего начинается установка вытяжной вентиляции в ванной, – это подготовка шахты. Если размеры тоннеля больше, чем коробка для вытяжки, то лучше использовать гофрированную или пластиковую трубу, а лишнее пространство заделать. При необходимости расширения шахты нужно задействовать перфоратор и убрать часть стены.

После обустройства канала нужно проверить его функциональность. Нужно закрыть канал листом бумаги и отпустить его. Если бумага не упадет и плотно будет удерживаться потоком воздуха, то тяга хорошая, и можно продолжать работу по обустройству. Можно поджечь спичку перед вентиляционной шахтой. Если огонь начинает отклоняться в сторону отверстия, то воздух циркулирует нормально.

Следующим этапом в установке вентиляции в ванной и туалете станет подключение вентилятора к электросети. Сначала подбирается оптимальная схема подключения, которая будет регулировать работу механической части вытяжки. Далее прокладывается проводка. Желательно прокладывать кабель под кафелем. Это самый безопасный вариант.

Далее осуществляется монтаж и подключение вентилятора. Существует определенный алгоритм подключения вытяжки в туалете:

Сначала место крепления вытяжки смазать гидроизоляционными материалами типа жидких гвоздей, силикона или полимерного клея. Эти средства являются идеальным вариантом для крепления устройства и герметизации трещин.
Пока клей не высох, следует вставить в канал вентилятор. Нужно вставить корпус в проем и несколько минут удерживать прибор в таком положении, чтобы герметик успел затвердеть.
Когда вентилятор будет зафиксирован, можно дополнительно установить противомоскитную сетку. Приспособление должно плотно прилегать к стенкам туннеля. Нужно смазать клеем края сетки и прикрепить к боковым поверхностям.
Отверстие в стене закрывают пластмассовой сеткой, которая крепится в последнюю очередь. Монтаж осуществляется с помощью саморезов и отвертки.

После того как вытяжка для ванной будет установлена, следует проверить работу устройства таким же образом, как и тягу в процессе монтажа вентиляционного канала.

Как не ошибиться с выбором вытяжного устройства?

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой образуется плесень, и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной. При этом, покупая такое устройство, нужно исходить из следующих критериев:

общая площадь туалета или ванной комнаты подлежащих вентиляции;
количество жильцов пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

Производительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.
Безопасность прибора – электрическая вытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, то при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном. В первую очередь — это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Способы решения проблемы

Таких не много. По крайней мере, вмешиваться в общую систему вентиляции многоквартирного дома имеет право только управляющая компания или лицо, уполномоченное последней на такие действия. Жильцу квартиры остаётся только произвести монтаж осевого вентилятора с обратным клапаном и обеспечить качественный приток. Последнего добиваются установкой оконных приточных клапанов или монтажом деревянных оконных рам.

Менять пластиковые оконные рамы на деревянные – это крайние меры и очень дорогостоящие. Лучше обратиться с письмом в РЭУ для выявления причины и её устранения.

Кроме этого можно произвести перепланировку квартирного помещения, чтобы поток приточного воздуха не имел препятствий.

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см. В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги. Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь

Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
При кубатуре 12 м3 можно уже использовать 3 конфорки.
И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
