Приспособление для соединения элементов «в ус»: пошаговая инструкция изготовления донца

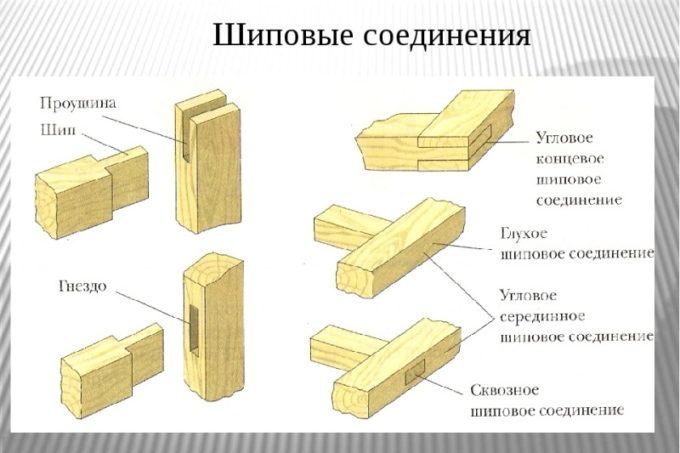

Соединение шипом в гнездо

Самодельные зажимы

За сотни лет, что человек занимается обработкой древесины и изготовлением из неё различных изделий, кажется мастера перепробовали все возможные инструменты и приспособления. Между тем создание всевозможных устройств продолжается и в наши дни. Вероятно, что все это уже было кем то придумано в прошлые годы, но каждый мастер старается сделать приспособления подходящие именно ему.

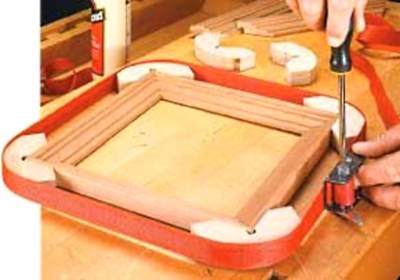

Ленточная стяжка

Деревянные рамки для картин или фото сжимают при склеивании, наверное сотнями различных способов. Я сам на вскидку могу предложить как минимум десяток вариантов, вот одно из приспособлений для этой работы от Уайта Майерса, сайт Workbench .

Ленточные стяжки используют чаще всего для сжатия при склейке квадратных или прямоугольных изделий. Таких как стулья, табуретки, коробки и небольшие столики.

Использование этого механизма удобно тем, что можно сжимать сразу все изделие, промазав клеем и собрав ножки, царги и проножки стула. Но вот при склеивании деревянных рамок, ленточная стяжка в обычном виде не походит.

Дело в том, что при сжатии невозможно выдержать углы точно под 90*, из за неравномерности стягивания.

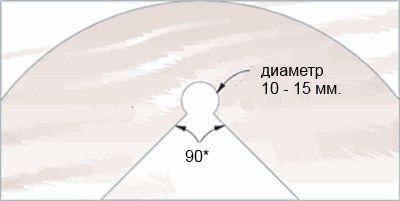

Для того, чтобы применить ленточную стяжку при сборке рамок, нужно изготовить четыре угловых блока. Блоки имеют внешнюю закругленную кромку, что помогает равномерно сжимать изделие и выпиленный внутренний угол, точно под 90*. В точке начала угла обязательно надо высверлить отверстие, чтобы исключить прилипание рамки к блокам. Еще варианты зажима для рамки в статье угловые струбцины.

Зажим для мелких деталей

Каждый мастер работающий с деревом использует для обработки деталей шлифовальные диски и шлифовальные барабаны. Иногда приходится обрабатывать большое количество мелких деревянных деталей. Удержать их в руке бывает затруднительно, к тому есть риск руками зацепить барабан.

Для изготовления зажима понадобится два деревянных бруска длиной 150-200 мм. и сечением 30/15 мм. . Бруски можно изготовить распилив на две части круглую заготовку диаметром 30 мм. . По центру брусков засверливаются отверстия под прижимной болт с барашком и несколькими шайбами.

Во время работы сразу устанавливается необходимый зазор между площадками, а сжатие производится с помощью деревянного клина в хвостовой части. Процесс происходит быстро и просто, вставляем деталь, задвигаем клин и работаем. Вытаскиваем клин, меняем деталь и опять зажимаем клином.

Технология использования

Применение стусла существенно облегчает работу мастера. Нет необходимости подстраиваться под угол распила, определять его на глаз или трудиться над фиксацией режущего полотна. Чтобы понять, как пользоваться стуслом, необходимо выполнить несколько основных этапов:

Закрепить стусло шурупами или струбциной на ровной поверхности. На заготовке карандашом или лазером сделать разметку. Заготовку разместить в лотке у одной из стенок. Проведенная разметка должна быть напротив соответствующей прорези с заданным углом. Вставить ножовку и произвести распил.

При этом следует внимательно изучить инструкцию пользования электрическим приспособлением, а также аккуратно пользоваться режущим полотном.

ВИНТОВЫЕ СОЕДИНЕНИЯ МЕТАЛЛА

Винтами обычно соединяют мелкие детали, главным образом в приборах и небольших механизмах. При таком способе соединения в одной детали делается сквозное отверстие по диаметру винта (иногда с углублением под головку), а в другой — отверстие или гнездо с резьбой под винт (рис. 1, Л). Головки винтов бывают полукруглыми, цилиндрическими, конусными, они имеют прореви (шлицы) для завертывания при помощи отвертки. С винтовыми соединениями приходится иметь дело при ремонте бытовых приборов, часов, электродвигателей, швейных машин и многих других вещей.

Рис. 1. Винтовые соединения: А — соединение на винтах; Б — соединение на болтах; В — закрепление гайки с помощью шплинта; Г — закрепление гайки разрезанием болта; Д — способ укорачивания болта; Е — навинчивание небольшой гайки в труднодоступном месте.

Очень часто применяются соединения на болтах в соединяемых деталях делаются сквозные отверстия, через которые пропускается болт, после чего на его нарезанный конец навинчивается гайка (рис. 1, Б). Чтобы при завинчивании поверхность деталей не портилась, под головку болта и гайку подкладывают шайбы.

В подвижных сопряжениях механизмов болтовое соединение может ослабнуть из-за самоотвинчивания гайки. Чтобы предотвратить это явление, применяют так называемые контргайки. Надежнее всего, конечно, закрепить гайку при помощи шплинта (рис. 1, В), но для этого в болте нужно просверлить радиальное отверстие.

В малоответственных соединениях для фиксирования гайки можно прибегнуть и к такому способу. На торце нарезанной части болта (рис. 1, Г) слесарной ножовкой делают неглубокий надрез, который после навинчивания гайки расширяют зубилом, от этого диаметр конца болта увеличивается, что и препятствует отвинчиванию гайки. Можно также надрезать гайку и после навинчивания ее надрезанный конец осадить бородком. Чтобы отвинтить гайку, прорезь снова расширяют зубилом, подперев противоположную сторону гайки, чтобы не погнуть болта.

Навертывать небольшую гайку в труднодоступном месте какого-либо прибора не так-то просто. Задача облегчается, если палец обвернуть кусочком лейкопластыря или изоляционной лентой клейкой стороной наружу. Гайка хорошо держится на лейкопластыре, и ее удобно навинчивать в нужном месте (рис. 1, Е).

Иногда требуется укоротить болт или винт при помощи ножовки; при этом резьба на отрезанном конце нарушается и гайку трудно навернуть. Чтобы восстановить резьбу в месте отреза, надо, прежде чем отпилить кусок болта, навинтить на него гайку (рис. 1, Д). Отпилив лишнее, конец округляют напильником и затем свинчивают гайку, благодаря чему резьба восстанавливается.

Чтобы не перепутать винтики или болты при разборке какого-либо прибора, их можно оставить в ненарезанном отверстии снятой детали, удерживая скрепками. Скрепку разгибают настолько, чтобы она свободно навинчивалась на резьбу.

Виды углового соединения для бруса

Отдельно стоит упомянуть о соединении бруса или бревна при изготовлении сруба для дома или иной постройки. Данная технология строительства используется веками, качественно уложенные бревна гарантируют зданию долгую службу.

Выделяют два основных вида углового соединения при постройке сруба:

без остатка (в лапу);
с остатком (в чашу).

Рубка без остатка означает, что уложенные бревна сформируют ровный угол, их концы не будут выступать за пределы строения, отдельная его разновидность – теплый угол. Рубка с остатком, в свою очередь, означает, что по углам здания сформируется переплетение из выступающих торцов. Второй способ более затратный в плане количества материала, но здание лучше сохраняет тепло и более устойчиво.

Существуют различные способы соединения деталей из дерева, умение определить оптимальный для того или иного вида работ позволит значительно разнообразить ассортимент изделий, которые может изготовить мастер. Правильно выбранный способ обеспечит привлекательный внешний вид изделию и гарантирует надежность объемной конструкции.

Источник

Соединение деталей шкантами

Соединение с помощью деревянных шкантов служит для скрытого крепления деревянных деталей. В основном шканты бывают ∅ 6, 8 и 10 мм. Необходимый диаметр шканта выбирается в зависимости от толщины соединяемой детали

Располагают шканты от кромок на достаточном расстоянии, особенно важно при соединении деталей из ДСП

Очень удобно размечать отверстия под шканты при помощи металлических маркеров-шканторазметчиков. Разметка с их помощью выполняется таким образом: в одной из деталей сверлятся отверстия под шканты, затем в них вставляют шканторазметчики, которые имеют заостренные кончики, накладывают эту деталь на другую и слегка надавливают, чтобы на другой детали остались метки от острой кромки каждого шканторазметчика. Данные отметки и будут являться точками сверления отверстий. При креплении деталей кромку, отверстия и шканты смазывают клеем, детали соединяют, крепят струбцинами, после чего оставляют пока не высохнет клей.

Еще одно хорошее приспособление для сверления отверстий под шканты при угловых соединениях — Г-образных, Т-образных — сверлильный кондуктор. Он удерживает сверло к поверхности детали перпендикулярно. Применяют его прежде всего когда требуется соединять большое число деталей, например при изготовлении стеллажа.

Кроме круглых шкантов иногда применяют и плоские (их обычно называют шпонками). Собой представляют деревянные пластины овальной формы. Размер таких шпонок-шкантов может быть разный.

Источник

Соединения в проушину

Соединения в проушину используются, когда требуется соединить пересекающиеся детали, расположенные «На ребре», либо в угловом, либо в срединном варианте (например, угол оконного переплета или там, где ножка стола соединяется с перекладиной).

Типы соединений в проушину

Самыми распространенными типами соединений в проушину являются угловое и тавровое (Т-образное). Для прочности соединение надо склеивать, но можно укрепить его нагелем.

Выполнение соединения в проушину

1. Сделайте разметку так же, как для , но разделите толщину материала на три, чтобы определить одну треть. Пометьте отход на обеих деталях. На одной детали надо будет выбрать середину. Этот паз называется проушиной. На второй детали удаляются обе боковые части материала, а оставшаяся средняя называется шипом.

2. Пропилите вдоль волокон до линии заплечиков вдоль линий разметки со стороны отхода. Ножовкой с обушком выпилите заплечики, и получится шип.

3. Работая с двух сторон, выберите материал из проушины стамеской/ долотом для пазов или лобзиком.

4. Проверьте пригонку и при необходимости подправьте стамеской. Нанесите клей на поверхности соединения. Проверьте прямоугольность. С-образной струбциной зажмите соединение на время затвердевания клея.

Выбор вида соединения

Вообще, видов соединений деревянных заготовок существует огромное количество, поэтому рассказать можно только о некоторых из них, наиболее распространенных.

Одним из самых простых способов нарастить деревянную деталь (брус, бревно, доску), увеличить ее ширину является торцевое соединение. Существует несколько вариантов его реализации. Часто применяют простой и функциональный метод в половину толщины (вполдерева). В зависимости от предполагаемой нагрузки на деталь срез может быть ровным или косым. В отдельных случаях стык укрепляют с помощью фигурных вырезов – замков. Данный тип соединения препятствует растяжению, скручиванию, изгибу. Так сращивают брус между собой с целью удлинения.

Создание объемных рам или деревянных каркасов требует надежных соединений под различными углами. В этом случае рационально использовать соединение типа шип-паз или шип-проушина. Узлы в месте стыка деталей выдерживают нагрузку смещения, изгиба и сжатия. Если конструкции необходима высокая стойкость на разрыв, вырезы делают трапециевидной формы.

Дополнительные связи каркасных изделий, придающие жесткость конструкции, реализуют с помощью Т-образных или крестообразных соединений. Основная нагрузка на стыках – сжатие, смещение и разрыв. В особых случаях конструкцию дополнительно усиливают металлическими уголками, шурупами или гвоздями.

Для соединения досок между собой в коробчатые конструкции под прямым углом удобно использовать специальный ящичный паз. Как понятно из названия, данный способ часто применяют для создания объемных конструкций, в том числе ящиков для мебели. Качественно изготовленный ящичный стык выглядит монолитно, имеет привлекательный вид и выдерживает внушительные нагрузки. При создании деревянной мебели часто используют соединение на шкантах, нагелях и домино (когда паз имеет продолговатую форму, в отличие от круглого шканта).

Классика: полупотайной «ласточкин хвост»

Сегодня соединение полупотайной «ласточкин хвост» вручную почти не делают. Однако до того, как производство мебели было поставлено на поток, этот вид углового соединения считался традиционным. Чаще всего его можно увидеть на выдвижных ящиках. Несложное приспособление — компактная насадка к дрели — позволит домашнему мастеру выполнить классическое соединение полупотайной «ласточкин хвост».

Насадка сконструирована таким образом, что позволяет вести фрезу точно в границах, обозначенных металлическим шаблоном, причем как в горизонтальной, так и в вертикальной плоскости. В результате шипы и пазы получаются идеальными.

Для начала рекомендуется потренироваться в выполнении этого соединения на отбракованных кусках древесины, чтобы набить руку. Дрель должна работать с максимальной скоростью 5000 об/ мин. Это относительно медленно для фрезы, но слишком большая скорость может расколоть края детали.

Шаблон сконструирован так, что фрезу можно устанавливать как в горизонтальное, так и в вертикальное положение при обработке деталей.

Весьма трудное для выполнения вручную угловое соединение: классический полупотайной «ласточкин хвост».

Настраиваемое шипорезное приспособление для фрезера.

Каким же образом сделать канавки в корпусе приспособления для ручного фрезера на идеально равном расстоянии друг от друга и одного размера? Можно сказать, что-это обычная операция в деревообработке и фрезерный станок — это идеальный инструмент для работы. Пазы могут быть расположены широко, как в на примере на фото, могут быть расположены совсем близко, как ящичные шипы

Неважно, с какой целью располагаются канавки, главное, чтобы пазы были расположены равномерно — параллельны между собой, на одном расстоянии и с одинаковой шириной. Для этого нужно сделать простое приспособление, состоящее из куска МДФ на котором крепится фрезер

Такой кондуктор может быть сделан под один размер или с возможностью регулировки расстояния между канавками, как показано на фото ниже.

Соединения в длину

Стандартный максимальный размер бруса – 6 метров в длину при разном сечении. Этого часто не хватает, чтобы возвести стены большого дома, установить стропила или уложить балки перекрытия. Приходится сращивать 2, а то и 3 элемента в продольном направлении. И одно дело, когда это венец, имеющий под собой опору в виде фундамента или нижележащего венца, и другое – если такой опоры нет. Приходится решать, как срастить брус по длине, чтобы выдержать нагрузку не только от собственного веса, но и от опирающихся на него конструкций.

Подобные задачи решаются способами, аналогичными уже описанным. Просто крепление выполняется не под углом, а вдоль балок.

При строительстве навесов, беседок и прочих подобных сооружений сращённый брус может не иметь под собой опоры

В полдерева. Уже знакомый вам узел крепления, когда с торцов вырезаются симметричные прямые выемки до половины толщины бруса. Более надёжным будет сращивание косыми выемками. Но в любом случае требуется дополнительная фиксация пластинами, шпильками или нагелями.
Косой замок. В этом случае соединяемые торцы также срезаются по косой, но срезы имеют не плоскую, а ступенчатую форму с определёнными параметрами каждого выступа. При совмещении двух балок они должны точно повторять друг друга. «Сползание» предотвращают уже проверенным методом – забивкой нагелей в стык. Без специального инструмента решить задачу, как соединить брус 100х100 между собой этим способом, практически нереально.
Прямой накладной замок. На торцах балок вырезаются своеобразные крючки-зацепы по всей их ширине. Это самый надёжный способ сращивания для «висячих» балок.

Прямой и косой замок

Коренной шип. Это тот же вид соединения, который был описан в предыдущей главе. Шип может быть как прямоугольной, так и трапециевидной формы. Трапеция гораздо надёжнее, так как предотвращает колебания в горизонтальном направлении.
На шпонку. Если при устройстве коренного шипа на торце одного бруса формируется шип, а в другом выбирается паз, то в этом случае делают два паза, балки укладывают встык, а в получившееся отверстие забивают шпонку, повторяющую его форму. Её предварительно обмазывают столярным клеем или клеем ПВА, чтобы увеличить прочность стыка.

Изготовление замковых соединений заметно упрощается и ускоряется, если не размечать каждый брус по отдельности, а сделать шаблон из тонкого и плотного листового материала.

Если конструкция из сращиваемых балок не требует образования ровных граней, их можно сшивать внахлёст, стягивая гвоздями с двух сторон или металлическими шпильками в нескольких точках. Так часто поступают, когда нужно удлинить стропила. Либо получить мощные лаги или балки перекрытия, срастив два бруса не только по длине, но и по толщине. В таких случаях перед тем, как срастить брус, стыки обязательно смещают друг относительно друга.

Выбор и подбор заготовок для сращивание доски.

Самый первый шаг, выбор древесины

Выбор и подбор доски в панель имеют важное значение, выбор прямой и ровной доски делает процесс склейки гораздо проще, в любом случае заготовки имеют незначительные изъяны, которые не сложно устранить. Не используйте крученую доску, так как и в дальнейшем она будет подвержена деформации. После выбора пиломатериалов, я раскладываю доски в том виде, как они будут расположены в массиве

После выбора пиломатериалов, я раскладываю доски в том виде, как они будут расположены в массиве.

ВНЕШНИЙ ВИД.

Во-первых, подбирая цвета в каждой заготовке, перемещайте и переворачивайте их до тех пор пока узоры структуры древесины, не совпадут. Прямая структура должна работать рядом с прямыми волокнами. Изогнутая структура древесины должна слиться с изогнутой структурой древесины.

НАПРАВЛЕНИЕ ВОЛОКОН.

До склейки массива, заготовки необходимо выровнять используя шлифовальный, фуговальный станок или вручную рубанком. Определите направление структуры древесины, глядя на край сращивание доски, см. рис. 1, подбор структуры древесины с плавными изгибами, как и прямыми, так же дает красивый результат. Совет: Нарисуйте стрелку на каждой доске в направлении волокон, см. рис. 1. Это будет указателем на доске в дальнейшем.

ВОЛОКНА С ТОРЦА ДОСКИ.

Есть еще одно условие в решении данной головоломки, как будет коробиться панель с изменением влажности? Для панелей, у которых торцы жестко скреплены планкой, коробление массива не является проблемой. Но массивы, у которых нет жесткого крепления торцов подвержены короблению. Коробятся те массивы, у которых нет чередования годичных колец в противоположном направлении и они приобретают форму чаши, см. рис. 2. Уйти от коробления массива можно изменяя направление годичных колец в брусках по всей ширине массива.

МЕТКИ НА ДОСКАХ. После того, как доски разложены в панели, нанесите мелом римские цифры по швам, см. рис. 3. Римские цифры предотвращают возможность попутать бруски. Итак, какие критерии наиболее важны: внешний вид, цвет и направление волокон? Я стараюсь соединить направление волокон и структура древесины в панели, но часто, это компромиссные решения.

Как изготовить универсальное соединение?

Универсальная конструкция сцепки подстроит навесное оборудование к мотоблоку без люфта и свободного хода. Это в свою очередь облегчает работу на мотоблоке. Для изготовления такой сцепки своими руками не нужно много времени и чрезмерных усилий.

Используя это приспособление можно присоединить к мотоблоку:

плуг;
картофелесажалку;
косилку;
окучник;
борону.

Чтобы создать качественное изделие на свой мотоблок, используется прочный металл. Также можно применять швеллеры, у них достаточный запас прочности, изготовлены по заводской технологии. Нужно проделать несколько дополнительных отверстий, самодельная сцепка почти готова.

Сцепка двойная универсальная к мотоблоку

Приспособление можно изготовить из прочного чугуна или стали. Но такие материалы требуют специального оборудования для обработки, поэтому лучше купить промышленные заготовки.

Если имеется специальные верстаки, можно сделать стальную заготовку нужной формы. Неплохая сцепка для прицепа мотоблока может получиться из автомобильного кардана. к меню

Инструменты и материалы

Приспособление состоит из нескольких сложных частей. Перед началом работы необходимы чертежи, которые подходят для создания узла. Они должны быть проверенными и рабочими.

Материалы, которые необходимы для сборки:

болты и стальные шпильки — это главные элементы крепления, они создают подвижные и неподвижные соединения;
элемент регулировки — рычаг, который поможет изменить положение устройства;
металлические заготовки — швеллеры из которых будет сварена основная часть.

Чертеж сцепки к мотоблоку

Чтобы собрать оборудование понадобится:

сверло по металлу для создания отверстий;
линейка для измерения;
сварка по металлу;
набор ключей чтобы затягивать винтовые соединения.

Как соеденить мотоблок с прицепом?

На мотоблок устройство крепится с помощью штырей. Они должны быть изготовлены из прочной стали. Шпильки и штыри продеваются в отверстия. Узел для соединения размещается или под рулем, или позади основного устройства. Если есть какие-то особенности соединения они указываются производителем прицепа или мотоблока.

Изготовленное своими руками соединение может пригодится не только чтобы присоединить плуг, прицеп и другие подобные приспособления, но также ее используют для сельской техники или мини-тракторов.

Перед тем как приступить к работе, необходимо проверить надежность узла, прокрутить все гайки и винты.

После того как сельскохозяйственные работы будут закончены, нужно очистить резьбовые соединения и смазать их для предотвращения коррозии и поломок. к меню

Выполнение сложных угловых соединений

Напоминающая гребенку металлическая пластина с двумя зажимами и специальное фрезерное устройство для нарезки пазов — вот и все оснащение, необходимое для выполнения угловых соединений на прямой открытый шип или «ласточкин хвост». Работа с таким устройством предельно проста: фреза входит в деталь с такой точностью, что даже начинающие выполнят шипы безупречно.

Оба вида шипов вырезаются на двух соединяемых деталях в один прием. Детали закрепляют со смещением металлическими зажимами с двух сторон.

Боковые края деталей смещены на ширину одного шипа влево или вправо. Если выполняется угловое соединение на прямой открытый шип, то обе доски устанавливают вертикально. Для выполнения соединения «ласточкин хвост» одну доску устанавливают вертикально, другую — под. прямым углом к первой доске.

Фрезу ведут по металлическому шаблону слева направо. Необходимо следить за тем, чтобы зубья фрезы не касались самого шаблона.

Используя фрезерное устройство и шаблон, можно обработать за один прием две доски шириной до 28 см. Толщина доски для выполнения углового соединения на прямой открытый шип должна составлять от 16 до 20 мм.

приспособление для нарезки ласточкиных хвостов

Металлическая пластина служит шаблоном для обработки деталей фрезой. Два боковых зажима прочно закрепляют детали и шаблон на верстаке.

Толщина шипов при соединении на прямой открытый шип — 10 мм. Шипы распределяются в зависимости от ширины доски.

Обе детали закреплены со смещением по боковому краю. Шипы выполняются в течение одной минуты.

Разъемные и неразъемные соединения

Разъемные соединения древесных элементов позволяют неоднократно разобрать конструкцию и осуществлять последующую ее сборку не нарушая целостность деталей. Для разъемной сборки двух деталей используют вариант с резьбой.

Виды резьбовых соединений:

Болтовое – осуществляется посредством гайки, шайбы и болта;
Шпилечное – стыковка деталей путем ввинчивания винта в одну из досок;
Винтовое – стыковка деталей винтами;
Комбинированные – способы соединения элементов конструкции несколькими видами.

К неразъемным видам соединений, использующимся в деревообработке, относятся:

скрепление деталей посредством клея. Благодаря этим соединениям формируются довольно долговечные строения всевозможных объемов и форм;
шиповые мебельные соединения. К главным составляющим шиповых соединений относятся – шпунт, гребень, гнездо, проушина, шип;
неразъемные соединения на ус. Данный вид соединений нашел применение в конструкциях, требующих вуалирования торцов соединяемых компонентов. В сравнении с прямой стыковкой, угловые соединения менее прочные;
неразъемный вид соединения — фолдинг. Способ востребован в конструировании ящичных либо корпусных строений. Методика состоит в формировании куба из плоского щита с клинообразными пазами, расположенными в диаметральном направлении. С внешней стороны, под пазами, приклеивается целлофан. Перед тем как сложить готовый короб фальцы смазываются клеем. В процессе сборки конструкции целлофан обеспечивает надежность и эластичность поверхности сгиба;
Быстровыполнимое неразъемное соединение звеньев гвоздями и крепежными скобами. Гвозди относятся к стандартным металлоизделиям. Стойкость подобного соединения обусловлена сопротивлением выдергиванию. Коэффициент непосредственно зависит от размеров, формы сечения гвоздя и материала соединенных элементов. Чем толще гвоздь, тем больше сопротивление к выдергиванию.

Особенности монтажа

Необходимо помнить, что нагели должны быть обязательно прочнее соединяемого материала. Например, для скрепления сосновых бревен подойдут штыри из лиственницы, а березовую древесину необходимо скреплять не менее тяжелым материалом: березой или дубом. Бревна и крепеж должны быть одинаковой степени сухости, иначе механизм изменения давления и изгиба будет нарушен, крепеж растрескается.

Выстроить баню или сруб под дом в одиночку проблематично. Для работы с нагелями нужно привлекать нескольких работников.

Основные требования, которые нужно соблюдать при монтаже:

Отверстия в центральных частях венцов просверливают строго вертикально – по оси стен. Верхнее бревно обычно прошивают насквозь, подлежащее – по ½ его толщины. В случаях применения длинных нагельных соединений просверливают сразу 3 бревна. Диаметр отверстий должен быть таким, чтобы штыри не входили свободно, но и не застревали, проникали с небольшим сопротивлением.
Для первого отверстия от углов постройки отступают приблизительно на 40–50 см, дальнейшие отверстия делают через каждые 1,5–2 метра. На следующем уровне они должны располагаться в шахматном порядке.
В глубину отверстия должны превышать длину штырей на 2–3 см. Такая особенность предохранит брусья от подвисания при сезонных разбуханиях, а нагели – от деформации и разрушения.
При забивании крепежа желательно использовать не молоток, а деревянную киянку, аккуратно вгоняя ею штыри.

Наибольшая трудность при сборке конструкций из древесины заключается в правильном направлении или размере производимых отверстий. У неопытных строителей они нередко получаются искривленными или не соответствующими диаметру нагелей. Выполнить правильные соединения в таких случаях бывает проблематично.

Шип в проушину

Угловые и тавровые (пример: Т-образное соединение оконной рамы) пересечения удобно выполнять методом шип-гребень в проушину. В данном случае проушину делают в торце вертикальной детали, пропилы под шип – в горизонтальной ее составляющей.

Работа начинается с разметки проушины. Толщина заготовки делится на три. Тонкой ножовкой делают пропилы на глубину, равную ширине другой заготовки. С помощью стамесок удаляют лишнюю древесину, стенки проушины выравнивают наждачной бумагой.

Размечают вторую заготовку. Ширина шипа должна быть равна ширине первой заготовки, толщина равняться толщине шипа. Пропилы выполняют ручной ножовкой, тщательно контролируют глубину и угол наклона. Лишнее снимают стамеской.

Окончательную доводку по толщине выполняют с помощью наждачной бумаги. Детали должны соединяться с легким усилием и не распадаться под собственным весом.

Соединения вполдерева

Сплачивание досок

Качественная древесина стоит дорого, купить хорошую доску с необходимыми параметрами не всегда возможно, да не всегда и нужно. Чтобы сделать, к примеру, столешницу, вовсе необязательно искать доску шириной в стол, обладая навыками столярного дела, можно создать идеальное деревянное полотно с необходимыми параметрами.

Вариантов сплачивания много. Широко распространена доска с шипом и пазом, так называемая вагонка. Она позволяет создавать ровные деревянные поверхности большой площади. Часто используется упрощенный ее вариант – доска со стыком в четверть.

Сплачивание на гладкую фугу (встык)

Самый простой способ, не требующий дополнительных элементов. Боковые грани досок фугуют, лучше делать это попарно, зажимая обе соседние доски в тиски и одновременно обрабатывая их. Такая обработка создаст точную поверхность, на которой неровности одной доски будут компенсироваться неровностями другой. Обе доски промазывают клеем и фиксируют до полного его застывания.

С использованием дополнительных связей

Данный способ дает более надежную конструкцию, при этом не отличается особой сложностью. Доски для него также выравнивают, но в соединяемых торцах проделывают симметричные отверстия для установки шкантов или шпилек. Возможно усиление полученного полотна с помощью вбиваемых металлических скоб. Конечно, скобы вбивают с внутренней стороны изделия.

Сплачивание несущих элементов

Удлинить (нарастить) доску, являющуюся частью несущей конструкции можно несколькими способами. Самый простой и самый надежный – соединение вполдерева с последующей накладкой на место соединения усиливающих планок. Некритичные участки можно усилить с помощью фанеры.

Этот же способ используют и для сочленения досок под различными углами. Точно выполненные разрезы сочленяемых деталей позволяют обойтись и без усиливающих накладок, достаточно закрепить доски в месте стыка шурупами.
