Проверка вентиляционной системы

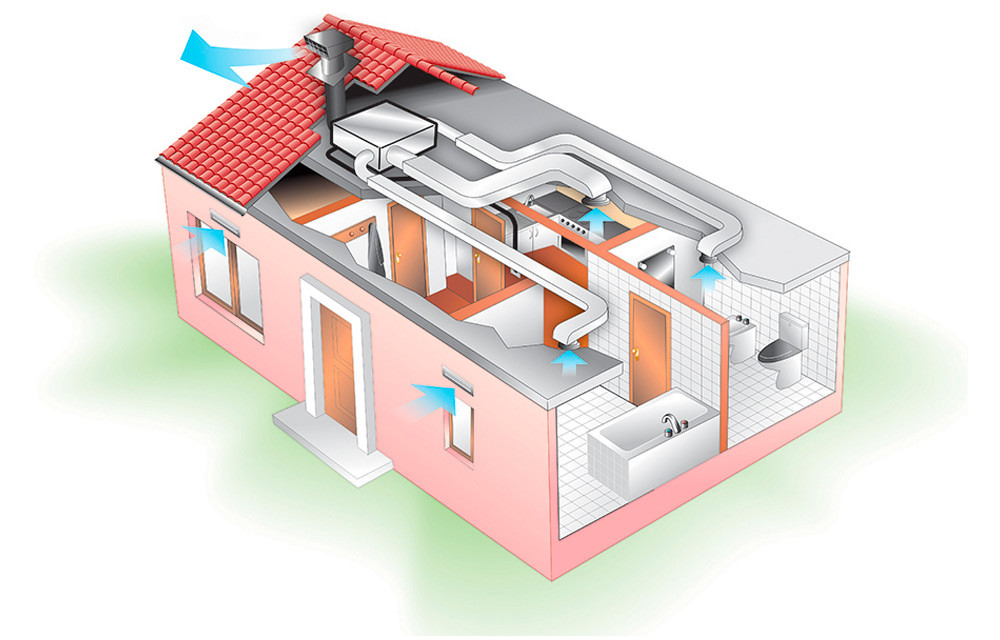

Еще один вариант схемы принудительной вентиляции
Приточные системы вентиляции регулируют подачу необходимого количества воздуха в помещения различного типа и назначения. Правильно построенная сеть избавляет пользователя от таких неприятностей, как сырость, затхлый воздух, развитие грибков.
Проверка работоспособности стационарной вентиляции выполняется для определения правильности движения потока воздуха. Делается это при помощи листа бумаги, поднесенного к вытяжному патрубку на расстояние 5 – 6 см. При нормальной работе бумага должна наклоняться и втягиваться в воздуховод.
Категорически не рекомендуется проверять систему при помощи спичек, открытого огня. В каналах могут скапливать различные газы, которые легко воспламеняются.
Проверить же работу систем, оборудованных приточными клапанами, можно при помощи пламени спички. Перед установкой агрегата нужно поднести пламя к воздуховоду, и при нормальной работе оно будет отклоняться в сторону помещения. Если есть нарушения, огонь будет затягивать в обратную сторону.
Актуальность обеспечения притока воздуха
Схема вентиляции в частном доме своими руками должна предусматривать не только отвод, но и приток воздуха в достаточном количестве. Если не позаботиться об этом, то можно считать, что в доме нет правильной вентиляции. Герметичность окон и дверей становится причиной того, что в доме перестает функционировать естественная вентиляция и наблюдается процесс застоя воздуха. Кроме того, работа принудительного воздухообмена приведет к обратному эффекту, когда через каналы естественной вытяжки воздух начнет двигаться в обратном направлении вместе со всеми пыльными накоплениями.
Статья по теме:
Правила организации системы вентиляции должны учитывать то, что современные окна, двери не пропускают в помещения свежий воздух, как это было раньше. В них нет тех зазоров, которые допускались устаревшими нормативами СНиПов. Даже при отлично организованной системе вентиляции воздух в доме может оказаться спертым, что является главным признаком того, что в нем отсутствует аэроциркуляция. В таких помещениях устанавливаются стойкие технические и токсичные запахи, которые происходят от клея, обоев, линолеума и прочих строительных и мебельных материалов. Может появляться влага и конденсат.
Для наглядности, можно ознакомиться с примерами устройства вентиляции в частном доме своими руками (видео-инструкции есть в интернете).
Самостоятельное обустройство притока воздуха в помещение
Наиболее простой способ обустройства приточной вентиляции в загородном доме – это установка приточных клапанов. Их установить может любой домашний мастер с навыками работы электроинструментом.
- Прежде всего, нужно просверлить отверстие соответствующего диаметра в несущей стене. Это самая трудоемкая часть работы, которую можно сделать при помощи перфоратора и бура нужной длины. Если вы хотите чтобы входящий воздух подогревался в холодное время года, то отверстие нужно сделать за, или над батареей отопления. Воздух будет входить, встречать на своем пути отопительные приборы и нагреваться.
- Установить приточный клапан, а щель между ним и стеной запенить монтажной пеной.
- Отрегулировать клапан на поступление нужного объема воздуха.
Принудительную вентиляцию в дачном доме или небольшом загородном коттедже, очень просто можно осуществить с помощью компактных вентиляционных систем. В их конструкцию входят: приточный и вытяжной вентилятор, фильтр очистки воздуха, калорифер, и блок автоматики, для синхронизации и управления всеми процессами. Для установки вам потребуется:
- Просверлить, согласно размерам два отверстия, для приточного и вытяжного воздуховода.
- Установить на штатное место телескопические воздуховоды.
- Подсоединить к ним блок с остальным оборудованием и подключить его к электросети.

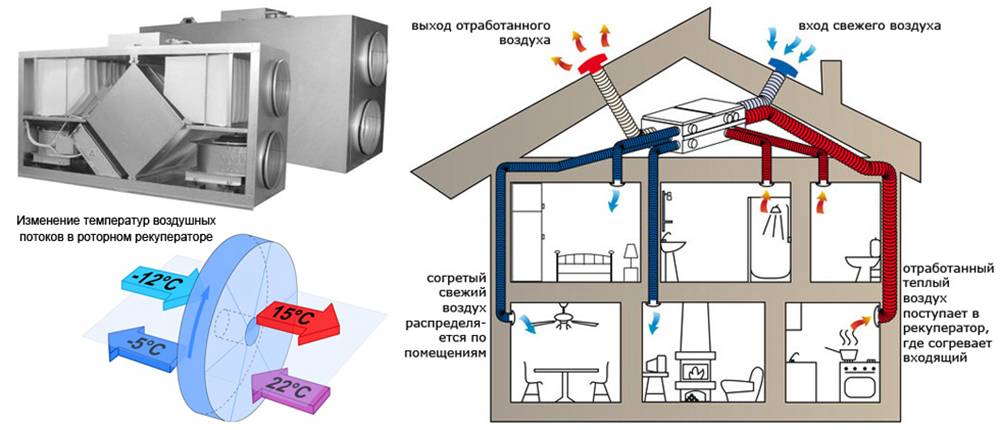

Для чего нужен рекуператор
В периоды, когда температура воздуха близится к нулю, на обогрев воздуха внутри помещения владельцы тратят много ресурсов, и соответственно несут много финансовых потерь. К тому же при естественной вентиляции возникают сквозняки, и только что нагретый воздух уходит сквозь микрощели. Получается, что владельцы домов попросту «отапливают улицу». Для экономии тепловой энергии применяется принцип рекуперации. Входной и выходной потоки встречаются в теплообменнике – рекуператоре. Зимою нагретые воздушные потоки, что выталкиваются на улицу, отдают часть своего тепла обогащенному кислородом холодному воздуху из улицы. Аналогично проходит рекуперация охлаждения летом – теплый приточный воздух с улицы отдает тепло уже отработанному воздуху, понижая тем самым свою температуру. Стоит отметить, конструкция рекуператора разработана так, чтобы свежие и уже отработанные потоки находились в отдельных отсеках и не смешивались – процесс теплообмена осуществляется через стенки устройства. Установки могут быть подвесными, стационарными и прямоточными. Достоинства систем рекуперации:
- отсутсвие сложности в монтаже;
- преобразование энергии подаваемого воздуха в тепло, что позволяет сохранить до 50% тепла в холодный период;
- наличие модулей для очистки приточного воздуха от пыли, мелких частиц, аллергенов.
К недостаткам использования теплообменника можно отнести:
- высокая цена;
- энергозависимость;
- выпадение конденсата на стенках рекуператора из-за разности температур;
- некоторые модели работают достаточно шумно.
Приборы для вентиляции в частном доме могут устанавливаться только в одном конкретном месте, например кухне (местные) или вентилировать все помещение (общие).
Значение вентиляции для жилого дома
Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.
Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.
- Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
- Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
- Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
- Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
- К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.
Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

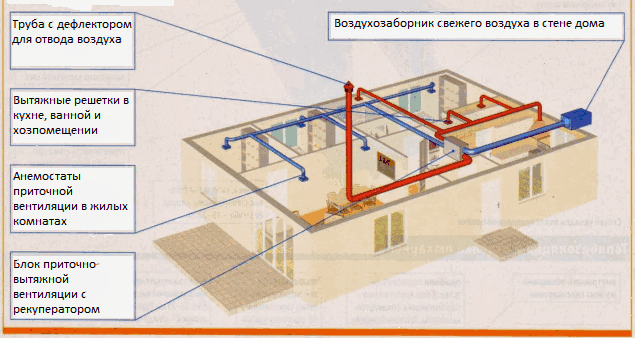

Приточно-вытяжная вентиляция
Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.
Нормы и требования
Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.
Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.
| Типы помещений | Объем воздухообмена или его кратность |
| Жилые | 30 м³/ч |
| Кухня | 60 – при 2-хкомфорочной плите 75 – при 3-х 90 – при 4-х |
| Ванная | 25 |
| Туалет | 25 |
| Совмещенный санузел | 50 |
| Душевая | 5-кратный обмен |
| Гардеробная | 1,5-кратный |
| Кладовая | 1,5-кратный |
| Кабинет | 0,5-кратный |
Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

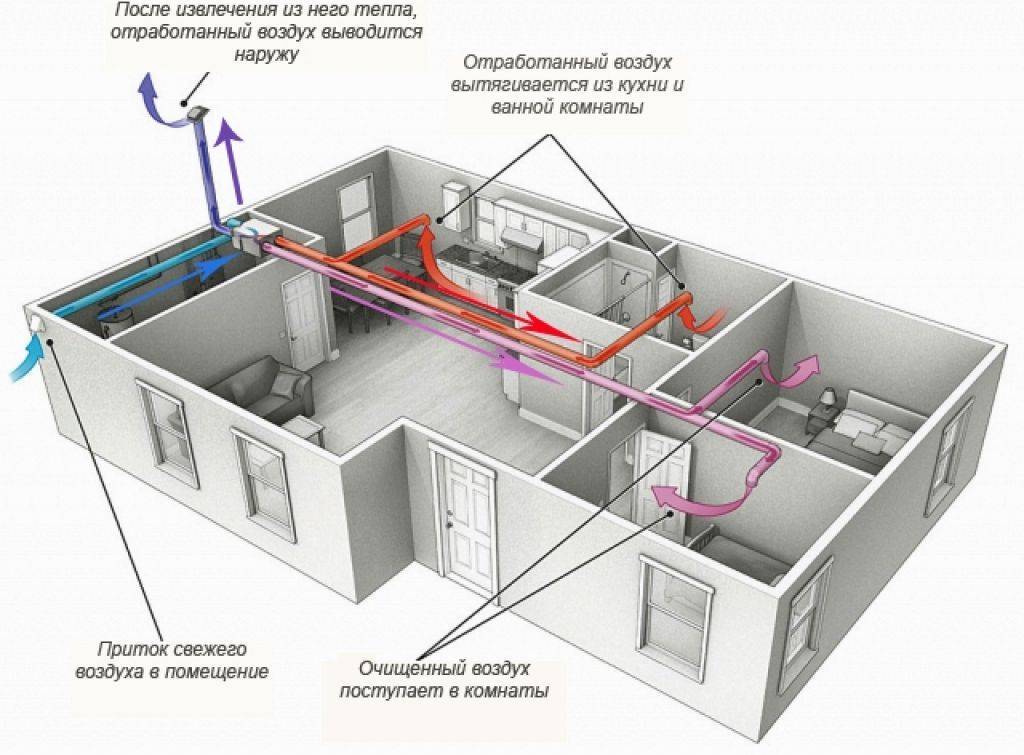

Приточно-вытяжная вентиляция
Приточно-вытяжная вентиляция представляет собой соединение приточной системы и вытяжной, что позволяет ей сочетать в себе плюсы как одной, так и другой систем. Такая система позволяет организовывать максимально правильный воздухообмен
Приточно-вытяжная вентиляция эффективно решает проблему не только с воздухообменом, но и с фильтрацией, регулированием температуры и влажности в помещении. Система работает в любое время года. Однако если производительность и приточной, и вытяжной вентиляции не будет сбалансирована, по дому начнут «гулять» сквозняки и хлопать дверями.
Кроме того, приточно-вытяжная вентиляция позволяет существенно снизить эксплуатационные расходы за счет применения утилизации тепла для подогрева приточного воздуха. Подогрев приточного воздуха происходит за счет вытяжного воздуха комнатной температуры (а в производственных помещениях, например, цехах, воздух может быть и гораздо теплее) в специальном теплообменнике – рекуператоре.
На ряду с другими достоинствами приточно-вытяжной вентиляции можно также отметить ее возможность создавать контролируемое пониженное или избыточное давление по сравнению с внешней средой, что полезно для людей чувствительных к изменениям атмосферного давления.
Приточно-вытяжная вентиляция с утилизацией тепла в основном используется в офисных знаниях, коттеджах, бассейнах, кинотеатрах, гостиницах, кафе и ресторанах и в производственных помещениях.
Необходимость вентиляции в частном доме
В закрытом помещении воздух не заменяется, через некоторое время количество углекислого газа здесь становится критически высоким – находиться в помещении нельзя.
Однако нужно понимать разницу между закрытым изолированным помещением и невентилируемым или слабо вентилируемым. С первым потребитель сталкивается крайне редко, со вторым – постоянно. В кухне воздухообмен обеспечивает выход в вентиляционную шахту и окно, в спальне – окно. А вот в кладовке и в коридоре замена воздуха свежим выполняется по остаточному принципу.
Вентиляция в частном доме выполняет следующие функции:
- Обеспечивает воздухообмен, активный – в проветриваемых комнатах, пассивный – в закрытых. Когда рассчитывают вентиляционную систему, учитывают наличие пассивной площади.
- Выводит отработанный воздух в стандартном текущем режиме и в экстренных случаях. В частном доме или на даче вытяжку обязательно дополняют вентилятором, чтобы при возгорании или утечке газа обеспечить максимально быстрое проветривание.
- Снабжает жилище свежим воздухом с нормальным количеством кислорода. Кондиционеры этого не делают. Они работают только с воздухом внутри. Новый кислород поставить может только приточка и открытое окно.
- Регулирует уровень влажности – вытяжка выводит воздух с высоким содержанием влаги, а в помещениях он всегда выше, чем на улице, и заменяет более сухим. Это гарантировано избавляет от плесени и грибков.
- Поставляет воздух работающим нагревательным приборам, газовой плите, котлу, камину и другому оборудованию, для работы которого требуется дополнительный воздухообмен.
Окна и форточки – элементы вентиляционной системы. Они учитываются в проекте.
Какая у вас в доме вентиляция?
Принудительная
11.44%
Естественная
74.63%
Комбинированная
13.93%
Проголосовало: 201
Схемы работы вентиляции
Требования снип официально регулируют тип работы вентиляционной системы. Наибольшей популярностью пользуется приточный метод. В этом случае воздух подается прямо с улицы в помещение и может поддаваться микропроветриванию в случае, если в помещении установлены пластиковые окна со стеклопакетами средней толщины, есть специальные клапаны на конструкции. Интенсивность поступления воздуха в таком случае зависит исключительно от погоды. Если на улице штиль, то проветривание будет некачественным.
Еще одна схема действия вентиляции – вытяжная вентиляция. Она избавляется от отработанного воздуха и полностью выводит его на улицу. Для этого можно использовать естественный или искусственный канал, зависимо от того, какая именно интенсивность обмена воздуха требуется пользователю.
Также на рынке существуют и комбинированные способы использования вентиляционной системы. Обычно они устанавливаются в запотолочном пространстве.
Выбор места и особенности монтажа
монтаж приточной вентиляции
Выполнение монтажа вентиляционной системы доступно для самостоятельного выполнения. Однако нельзя забывать, устройство монтируют на наружной стене или на окне на определённой высоте над землёй. Для выполнения таких работ нужны специалисты. Которые смогут безопасно провести установку.
При использовании механических проветривателей, установленных на окне, доступно проветривание с использованием открывания или закрывания окна, которые происходят в автоматическом режиме.
При установке на стену самой сложной операцией является просверливание в стене отверстия для воздуховода. Существует два способа для выполнения такой работы:
- Использование перфоратора. С его помощью можно создать отверстие в стене путём дробления бетона или кирпича.
- Применение алмазного бура позволит создать аккуратное отверстие нужного диаметра.
Для монтажа выполняют такие действия:
- В сделанное отверстие вставляют трубу, обернув её слоем теплоизоляционного материала. Это позволит предотвратить образование конденсата из-за разницы температур в зимнее время.
- Необходимо, чтобы труба была закреплена герметично. Для этого заполняют щель между трубой и стеной монтажной пеной.
- Для того, чтобы исключить попадание предметов через трубу снаружи, на внешнее отверстие трубы с помощью силикона прикрепляют решётку.
- В трубу ставят приточный клапан.
- Производят фиксацию передней панели.
приточная вентиляция на пластиковые окна
Если установку планируют провести на пластиковые окна, последовательность действий для монтажа будет следующей:
- Нужно выбрать подходящее место для проведения установки.
- В этом месте оконный уплотнитель необходимо обрезать.
- Ставят уплотнитель, предназначенный для проветривателя.
- Теперь с клапана нужно снять плёнку и поставить его на уплотнитель.
- Устройство фиксируют с помощью саморезов.
процесс установки приточной вентиляции
Если планируют провести установку приточно вытяжной вентиляции, нужно сделать это таким образом:
- Находят место для приточного клапана. Здесь будет поступать свежий воздух с улицы. Обычно отверстие располагают на высоте 20-40 см от пола.
- Теперь нужно установить воздуховод. Это делают с помощью одного из способов, упомянутых ранее.
- Трубу, обёрнутую теплоизолирующим слоем помещают в отверстие, затем закрепляют с помощью монтажной пены.
- Внешнюю часть наращивают вверх на 40 см и ставят фильтр, затем закрывают защитным колпаком.
- В этой трубе крепят вентилятор.
- Делают разводку вентиляционных каналов по квартире. Подсоединяют воздуховоды к квартирной системе вентиляции.
Такой монтаж можно выполнить своими силами
Важно правильно рассчитать работу системы
