Как сделать подогрев воздуха в приточной вентиляции

Рекомендации по эксплуатации

После того как вам стал известен принцип работы приточной вентиляции с водяным калорифером, можно начинать производить расчеты и дальнейшую установку прибора. Наиболее часто такие манипуляции осуществляются в крупных помещениях, в качестве которых могут выступать большие магазины, промышленные предприятия, а также складские помещения. Если использовать подобные устройства, то вы сможете сэкономить на электричестве, ведь для работы потребуется минимум электрической энергии. Подключение производится к магистралям отопления, а нагрев воздуха, который поступает в помещение, производится за счет теплой воды. Калорифер водяной для приточной вентиляции, разрез которого представлен в статье, обладает еще одним важным преимуществом, которое выражено в том, что подобные устройства обладают компактными размерами. Рассчитывая и устанавливая прибор самостоятельно, вы не столкнетесь с проблемой необходимости выделения большого пространства.

Подогрев приточной вентиляции: обеспечим жилье чистым воздухом и теплом

В ходе своей работы приточная вентиляция нагнетает уличный воздух в помещения здания. Самой простой механической разновидностью такой системы является аналог с вентилятором, монтируемым в отверстии в стене. Он обеспечивает обильный приток свежего воздуха. Но есть значительный минус — подача зимой холодных его масс.

Это может навредить здоровью обитателей здания и состоянию облицовки помещений. Вследствие этого, подобный вид приточных систем обычно применяется лишь в складских и производственных помещениях.

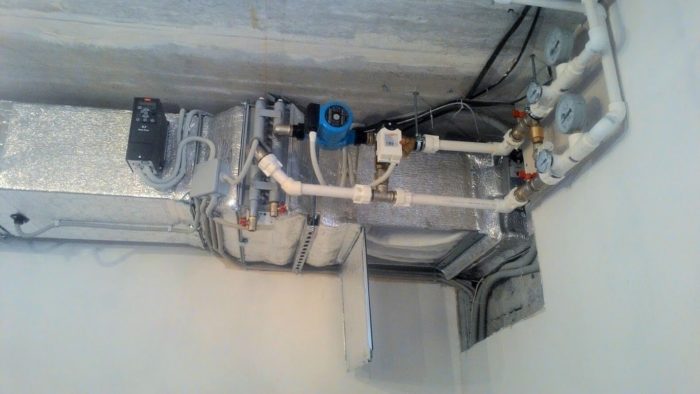

На фото — работа вентиляции с подогревом.

Обратите внимание!Для эффективного же воздухообмена в жилых зданиях была разработана схема приточной вентиляции с подогревом воздуха. Она незаменима в холодное время года и может включать в себя дополнительно, помимо согревания, очищение и увлажнение поступающих воздушных масс

Она незаменима в холодное время года и может включать в себя дополнительно, помимо согревания, очищение и увлажнение поступающих воздушных масс.

Принцип работы и элементы системы

Основные элементы системы вентиляции с подогреванием воздуха.

Подобная сеть может дополнительно оснащаться некоторыми устройствами.

Из чего состоит такая вентиляция

1. Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами.

   Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.

2. Далее поток проходит через специальный пропускной клапан вентиляции.

   Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.

3. Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.

Водяной калорифер.

1. За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.

Электрический воздухонагреватель.

Обратите внимание!В квартире либо небольшом доме оптимальный вариант — использовать электрический аналог.Он более компактен, прост в установке и эксплуатации.Для объемных жилых, общественных, коммерческих и пр. помещений, лучше выбрать водяной воздухонагреватель

Он более экономичен, благодаря отсутствию зависимости от электричества.

1. Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
2. За нагнетание наружного воздуха в системе отвечает вентилятор.
3. По помещениям он распространяется, благодаря вентиляционным каналам.
4. Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
5. Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.

Как может осуществляться управление и контроль над системой

Пульт управления системой.

Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.

1. При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
2. Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
3. Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
4. Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
5. Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
6. Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.

Классификация калориферов

По способу нагрева теплоносителя выделяют следующие калориферы для систем вентиляции:

• Огневые модели применяют значительно реже, чем другие модификации.
• Водяные агрегаты самые популярные, поскольку не требуют существенных затрат на обслуживание и приобретение. Главным минусом считают необходимость прокладки труб водоснабжения от тепловой сети к агрегату. Эти модели не подходят для бытового использования, но достаточно эффективны в общественных и производственных помещениях. В качестве теплоносителя можно использовать воду из сетей центрального водоснабжения, котла или ГВС. Это безопасные, простые и высокоэффективные приборы.
• Паровые калориферы быстро нагревают воздух до требуемой температуры. От водяного аналога их отличает только вид используемого теплового носителя и увеличенная толщина трубок теплообменника. Технику обычно применяют на промышленных предприятиях, где несложно установить и обслуживать паропровод.
• Электрические устройства для приточной вентиляции целесообразно использовать там, где важен простой и быстрый монтаж. В приборе нет циркулирующего теплоносителя. Его достаточно подключить к сети электроснабжения. Роль нагревательного элемента выполняет ТЭН. Однако с точки зрения расхода энергоносителя и экономичности этот вариант самый невыгодный. Обычно данную разновидность используют в качестве временного источника тепловой энергии, при проведении аварийных и разовых работ в качестве местного обогрева.

Особенности систем естественного типа

Создание оптимальных условий для жизни и работы людей является достаточно сложным процессом, включающим в себя множество составляющих. Одной из них служит организация хорошей циркуляции воздуха в доме. При этом от правильности установки в наибольшей мере зависит функциональность вентиляционной системы. Несоблюдение технологии монтажа или пренебрежение строительными нормами неминуемо приведет к ухудшению микроклимата. Согласно СНиП, создание хорошего микроклимата в жилом помещении возможно лишь при поступлении 3 куб.м. свежего воздуха в час на каждый квадратный метр площади. Для производственных площадей этот показатель варьируется от количества работающих людей, площади помещения и должен быть не менее 20 м.куб/ч.

Система вентиляции большинства квартир, расположенных в домах старой постройки, основана на естественной циркуляции воздушных масс. Аналогичная схема используется для создания воздухообмена в частных домах и общественных зданиях небольшой площади. Свежий воздух поступает в помещение сквозь окна и двери, а выводится наружу через общий вентиляционный канал (в частных домах сквозь потолок и специальные продухи).

В погоне за повышением термоизоляционных свойств помещения многие стремятся заменить устаревшие деревянные окна и двери на новые пластиковые аналоги. Подобное действие приводит к нарушению циркуляции воздушных масс, которые не могут больше поступать в квартиру естественным путем. В этом случае выручит приточный оконный или стеновой вентиляционный клапан. Это простое устройство, которое не требует подключения к электросети. Модельный ряд приточных клапанов велик: от самых обычных шумозащитных до автоматических. Последние, при достижении определенной влажности, автоматически закрываются. Рекомендуется устанавливать клапан в стену на уровне форточки.

Пример клапана естественной приточной вентиляции

Правильно организованная приточная система вентиляция обеспечивает достаточное поступление свежего воздуха в помещение. Для увеличения циркуляции воздушных масс на промышленных объектах подобная система вентилирования применяется крайне редко, поскольку не способна организовать качественный воздухообмен на большой площади. Как правило, в аналогичных постройках используются иные схемы вентилирования такие, как механическая приточно-вытяжная или туннельная.

На что обратить внимание, выбирая приточную вентиляцию

Она может быть центральной или компактной. Центральная — это когда под навесным потолком или на балконе находится вентиляционная установка, гоняющая воздух по трубам, которые протянуты по всем комнатам. Такая вентиляция «съедает» много пространства, требует серьезных ремонтных работ и дорого стоит. Центральная вентиляция имеет смысл, если у вас частный дом или квартира на стадии капитального ремонта.

Если же в квартире уже есть чистовая отделка, то жалко будет ломать интерьер для прокладки воздуховодов. Проще и дешевле установить компактную приточную вентиляцию: проветриватель или бризер. Это небольшие приборы, которые устанавливаются на стену и подают свежий воздух через сквозной канал. ПОДРОБНЕЕ О МОНТАЖЕ.

• Производительность. По нормам минимальная производительность — 30 м3/час для одного человека. Чтобы свежего воздуха хватило на всех членов семьи, желательно, чтобы в приточной вентиляции был вентилятор. Чем он мощнее, тем больше пригонит свежего воздуха.
• Фильтрация воздуха. Городской воздух — это гремучая смесь выхлопных газов, пыли, промышленных выбросов, а по весне еще и аллергенов. Задержать весь этот коктейль может хорошая система очистки с несколькими фильтрами. Для крупных частиц — фильтр класса G (грубой очистки) или класса F (тонкой очистки), для мелких частиц — более эффективные фильтры класса H (так называемые НЕРА фильтры), для вредных газов — угольные фильтры.
• Цена. Компактные устройства заметно дешевле, чем центральная приточно-вытяжная вентиляция. Она стоит около 100 тысяч рублей и даже больше.
• Дополнительные параметры. Бывают устройства с подогревом воздуха в квартире, разным количеством скоростей вентилятора и соответственно с разным уровнем шума. Полезные опции — Wi-Fi модуль, датчик уровня СО2.

Ниже — сравнительная таблица, в которой вы можете оценить разные типы приточной вентиляции по всем перечисленным параметрам.

Ошибки при проектировании

На этапе проектирования нередки ошибки и упущения. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных зданий) и другие проблемы. Некоторые из них могут быть решены даже после установки, с помощью дополнительных установок.

Отличным примером некачественного расчета является недостаточная тяга на выходе из производственного помещения без особо вредных выбросов. Предположим, что вентиляционный канал заканчивается круглой шахтой, которая поднимается над крышей на высоту 2 000 – 2 500 мм. Не всегда возможно или практично поднять его выше, и в таких случаях используется принцип сжигания. В верхней части круглого вентиляционного отверстия устанавливается сопло с меньшим диаметром рабочего отверстия. Это искусственно ограничивает площадь поперечного сечения, что влияет на скорость выброса газа в атмосферу и увеличивает ее во много раз.

Пример дизайна

Преимущества водяных тепловентиляторов

• Данные воздушно-отопительные агрегаты компактны, мало весят и удобно монтируются как на стену, так и на потолок.
• Благодаря большому разнообразию дизайна и расцветок, калориферы впишутся в любой интерьер. Корпус устройств выполняется из прочных материалов, что обуславливает стойкость к коррозии и долгий срок службы.
• В теплое время года водяной калорифер можно использовать в качестве вентилятора. За счет специфического теплообменника «вода-воздух» обеспечивается высокая эффективность водяного тепловентилятора при низком энергопотреблении.
• Данные водяные обогреватели моментально нагреваются до заданной температуры, безопасны в эксплуатации и подходят практически для любого помещения.

Что такое водяной калорифер для приточной вентиляции

Водяной калорифер для приточной вентиляции — это водяной калорифер, устанавливаемый в вентиляционные каналы. Данные агрегаты предназначены для нагрева или охлаждения воздуха, поступающего с улицы. Они также подключаются к системе автономного или центрального отопления и подогревают воздух в то время, пока он проходит по вентиляционным каналам.

В компании «Энергомир» Вы можете заказать водяной калорифер для отопления и вентиляции дома, гаража, офиса, промышленного цеха, магазина и других объектов. Приборы с мощным теплообменником и вентилятором устанавливают в торговых и сервисных центрах, крупных складах и спортивных сооружениях.

Низкие цены на водяные тепловентиляторы Volcano и калориферы Тепломаш.

Как можно использовать тепловентилятор

Главное предназначения тепловентилятора – обогрев воздушных масс. Для более интенсивной циркуляции потоков — вентилятор нагнетает воздух принудительно. Это делает данный прибор универсальным.

Варианты эксплуатации тепловентилятора:

• Данный прибор можно использовать как основной источник подачи тепла в помещение, в котором отсутствует центральное отопление.
• Тепловентилятор может дополнять основную систему отопления.
• Для обогрева строительных площадок и работников на них.
• Для быстрого нагрева воздуха в небольшом помещении.
• Тепловентилятор можно использовать в роли обычного вентилятора: зимой –для обогрева, летом – для охлаждения воздуха.
• Для вентилирования и обогрева закрытого помещения.

Способы обвязки калорифера

Обвязка калорифера приточной вентиляции зависит от выбора места монтажа, технических характеристик агрегата и схемы воздухообмена. Среди разных вариантов монтажа чаще всего используют смешивание рециркуляционных воздушных масс с приточными потоками. Реже применяют замкнутую схему с рециркуляцией воздуха в пределах помещения.

Для правильной установки прибора важно, чтобы система естественной вентиляции была хорошо налажена. Подключение калорифера к отопительной сети обычно делают в точке забора в пределах подвального помещения

Если есть принудительная вентиляция, то агрегат можно установить в любом подходящем месте.

Также в продаже есть готовые узлы обвязки в нескольких вариантах исполнения.

В комплект входят следующие элементы:

• шаровые краны с байпасом;
• обратные клапаны;
• балансировочный вентиль;
• насосное оборудование;
• двух или трехходовые клапаны;
• фильтры;
• манометры.

Эти детали в составе узла можно комбинировать по-разному. Применяют жесткое присоединение элементов или монтаж с использованием гибких шлангов из металла.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

• количество этажей в доме;
• площадь комнат;
• планировку помещений;
• количество проживающих на общей площади людей;
• наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:. Например:

Например:

• для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
• для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

• Перфоратор или алмазный бур.
• Молоток или кувалда, отвёртка или шуруповёрт.
• Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

1. Подготовить плоскость для сквозного отверстия.
2. Выбрать его размеры, разметить пространство.
3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
5. После установки воздуховода все щели вокруг трубы залить герметиком.
6. Проложить каналы под проводку для автоматизации работы устройства.
7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
8. Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?

По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.

Виды и особенности

Различают несколько типов приточной вентиляции с подогревом воздуха.

• Центральная – система вентиляции с подогревом, в которой за температуру приточных масс отвечают специальные вентиляторы. Нагрев происходит при помощи калорифера, который может быть водяным или электрическим. Водяной калорифер подключается к системе центрального отопления, а электрический обеспечивает подогрев воздуха. Кроме того, для более эффективного подогрева воздуха некоторые системы могут оснащаться специальным рекуператором, который обеспечивает теплообмен между теплым воздухом, который выводится наружу из помещения, и холодным, который поступает с улицы.

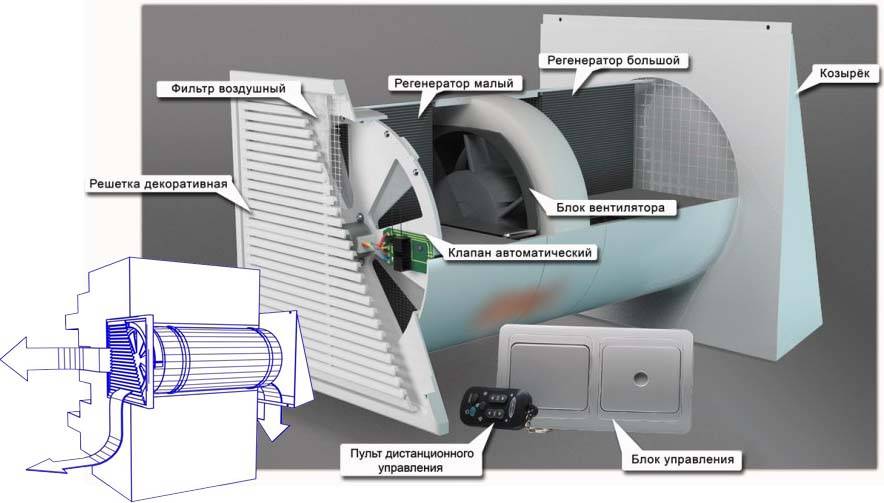

• Компактная – такой тип вентиляционной системы также называют бризером. Бризер представляет из себя компактное устройство для воздухообмена, которое вешается на стену в помещении и подает в него воздух.

У каждого из этих типов приточной вентиляции помещений есть свои преимущества и недостатки. Установка оборудования центрального типа в вашу квартиру гарантирует эффективную приточную вентиляцию, но сам процесс установки отнимет много времени и сил, да и без капитального ремонта помещения в таком случае не обойтись. Кроме того, организация приточной вентиляции центрального типа с водяным или электрическим подогревом воздуха займет очень много места в квартире.

Бризер не такой эффективный, как центрально приточные вентиляционные системы и лучше подходит для квартиры небольшого размера. Зато он не просто нагревает воздух, но и позволяет точно регулировать его температуру. Кроме того, бризеры оснащаются системой фильтрации, то есть не дают проникать в помещение пыли, грязи, пыльце растений и болезнетворным бактериям. Бризер хорошо справляется с проблемой неприятных запахов, а для монтажа такого оборудования для циркуляции воздуха своими руками вам не потребуются специализированные инструменты, навыки или вызов мастера. Места такое оборудование для вентиляции занимает совсем немного.

Фильтрация воздуха

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

• разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
• ниже фото материала:
  • Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
  • NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
  • NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
  • NF400/P — как раз то, что надо
• Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.

Приточная вентиляция: разновидности систем

Приточная вентиляция, оснащенная подогревом воздуха, встречается нескольких типов. Она может быть, например, индивидуальной и обслуживать квартиру (дом). Но может являться и центральной. То есть предназначенной для целого офисного центра или большого производственного помещения.

Но этим классификация не заканчивается. Потому что системы приточной вентиляции с подогревом также могут относиться к следующим трем типам:

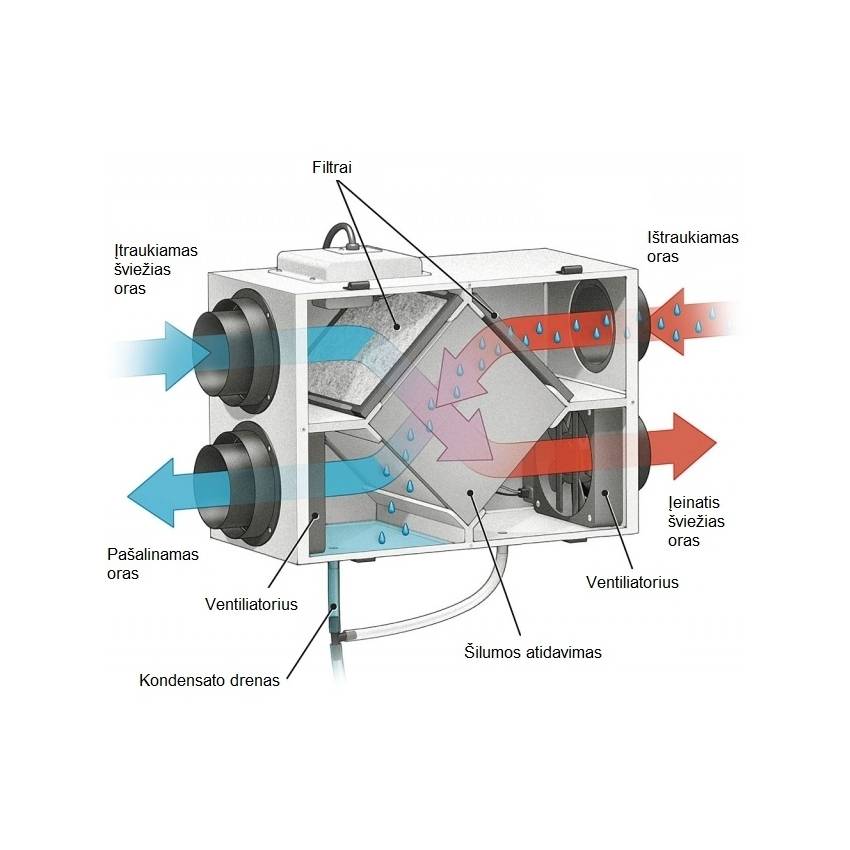

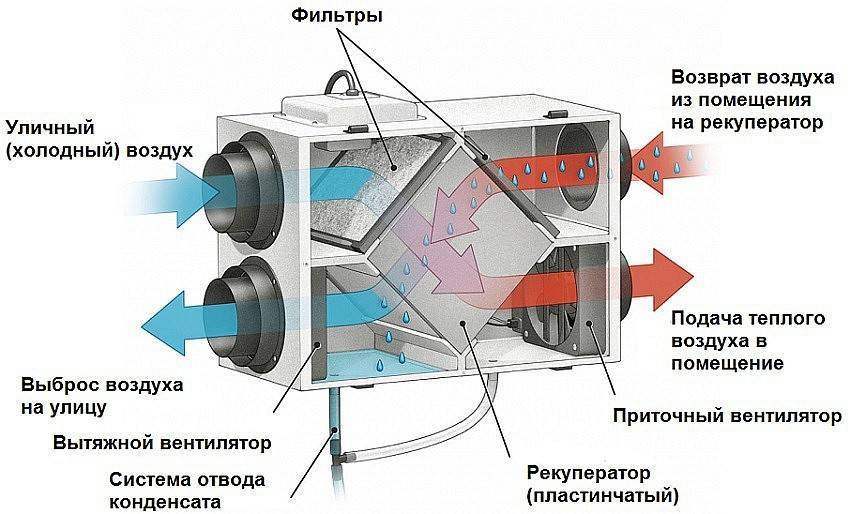

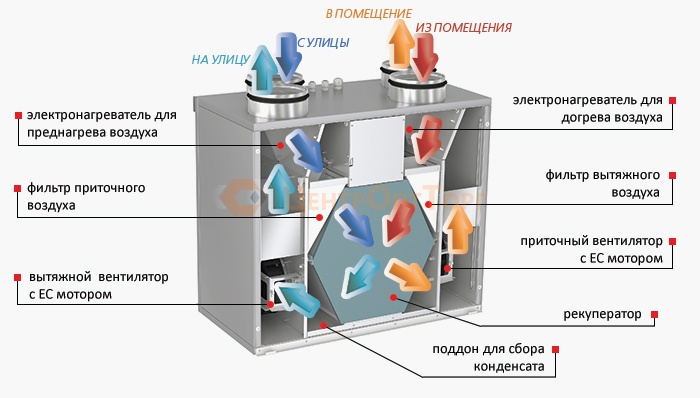

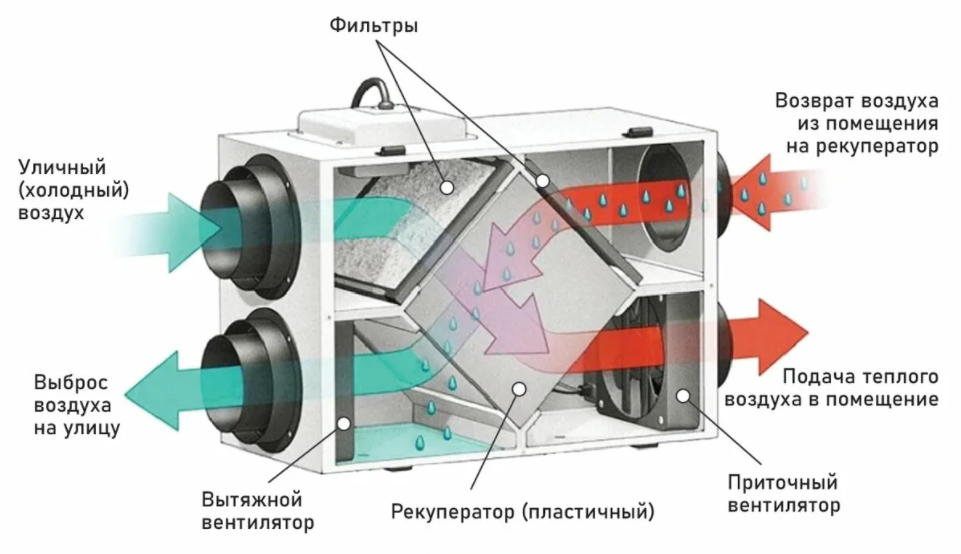

1. С рекуперацией. К данному типу относятся такие системы теплообмена, в которых входящие и выходящие воздушные массы соприкасаются, чтобы обменяться теплом. Но этот вариант можно рассматривать только там, где зима не отличается особым холодом. Вентиляционные системы подобного типа являются пассивными. Их установку лучше производить поблизости от отопительных радиаторов.
2. Водяные. Если установлена такая приточная вентиляция, то ее подогрев осуществляется бойлером или радиатором центрального отопления. Основное ее преимущество состоит, в принципе, в экономии электроэнергии. Вероятно, по этой причине приточка с водяным подогревом воздушных масс наиболее популярна среди пользователей.

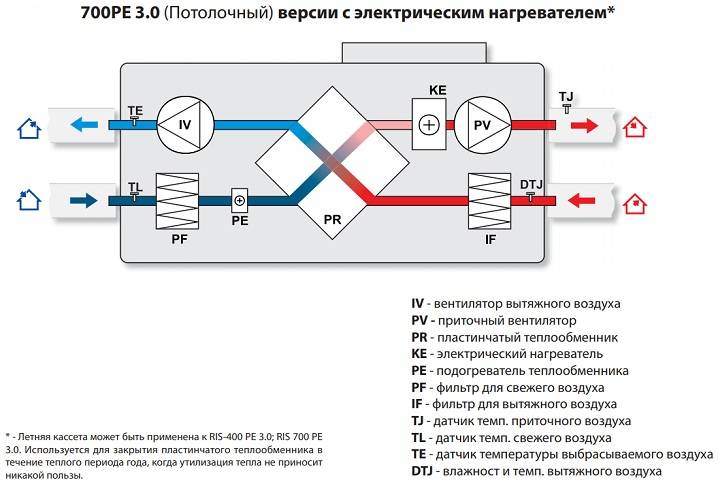

3. Электрические. Подобные установки отличаются довольно существенным расходом электричества. Если же говорить о принципе их работы, то они подобны обычному электрическому тэну, подогревающему продвигающийся в них воздух.

Но и этот принцип классификации вовсе не последний. Например, приточная вентиляция может быть естественной или принудительной (то есть оснащенной засасывающим вентилятором). Она может также быть дистанционно управляемой или ручной.

Отличия бесканальной «приточки» от канальной

Для городского жилья такой вариант является оптимальным. Он учитывает все особенности жилплощади в многоэтажном доме, включая небольшую высоту потолков и ограниченную площадь.

Есть много причин купить приточную вентиляцию для квартиры, и одна из них – это выгодное сочетание цены и функциональности. Среди других достоинств такого оборудования покупатели отмечают:

• Высокую производительность. Скорость подачи воздуха «активной» приточной вентиляции в комнате в среднем составляет 100-150 кв.м3/час (на одного человека требуется 20-30 кв.м3 в час);
• Удобство управления. Некоторые модели управляются регуляторами на корпусе. Другой вариант – пульт ДУ или по Wi-Fi через специальное приложение на смартфоне;
• Возможность фильтрации воздуха. Для современных городов такая функция вентиляции более чем актуальна. В комплектацию устройства может входить один или несколько фильтров (виды удерживаемых загрязнений, запахов и глубина очистки зависят от модели и стоимости прибора);
• Компактность устройства, удобство установки. Никаких труб под потолком, расходов на обустройство фальш-стенок, скрывающих коммуникации. Также нет расходов на ежегодную чистку воздуховодов. Устройство имеет небольшие габариты, крепится прямо на стену. Процесс установки занимает не более часа, без пыли и грязи. Монтаж может быть произведен даже по чистовому ремонту.

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

• статическое давление;
• производительность;
• уровень шума;
• комплектацию;
• функции автоматической системы управления;
• фильтрацию воздуха;
• место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

• для квартир площадью 35 – 60 кв. метров производительность приточной установки — 200 – 350 кубометров в час;
• для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Воздушные потоки

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату

Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Установка системы приточной вентиляции своими руками

Технология установки приточной вентиляции зависит от её мощности и конструкции. Монтаж лучше всего проводить на этапе внутренней отделки строения, так как вентиляция будет состоять из системы каналов и оборудования, которые размещаются под потолком или на чердаке. Для квартир и домов малой площади идеально подойдёт компактная приточная вентиляция в виде проветривателя-рекуператора. Установка работает в приточно-вытяжном режиме, а её монтаж можно сделать самостоятельно с помощью простого инструмента.

Приточный проветриватель для частного жилья можно установить самостоятельно

Для монтажных работ потребуется подготовить перфоратор, шуруповёрт, ножовку по металлу, отвёртку, бытовой пылесос и ножницы. Технология установки:

1. Перед началом монтажа выбрать место, где будет установлен проветриватель. Устройство рекомендуется устанавливать в верхней или нижней части стены.

2. В выбранном месте проделать отверстие в стене при помощи перфоратора. В этом случае используется воздуховод сечением 150 мм, поэтому диаметр отверстия не должен превышать 160 мм.
3. Если монтаж проветривателя выполняется на этапе черновой отделки, целесообразней сделать проводку скрытого типа. Для питания устройства достаточно силового кабеля с жилой толщиной 1–1,5 мм.

4. В проделанное отверстие в стене вставить пластиковый воздуховод и подогнать по длине так, чтобы снаружи помещения труба выступала на 1–3 мм.

5. После подрезки воздуховод вставить в канал. Со стороны улицы на фасадной части здания прикрепить корпус от защитного колпака. Для этого просверлить четыре отверстия и забить гвозди, входящие в комплект поставки.

6. Со стороны помещения к отверстию приложить картонный шаблон и произвести разметку под монтаж внутреннего блока.
7. Перед креплением блока пространство между воздуховодом и каналом заполнить монтажной пеной. После застывания её излишки срезать острым ножом вровень со стеной.
8. Для крепления блока снять лицевую панель, которая фиксируется на защёлки по бокам устройства, и левую защитную крышку, открутив два самореза.
9. После этого можно переходить к установке тыльной части комнатного блока: пропустить кабель питания, если ранее была сделана скрытая проводка. Для открытой проводки в нижней части блока предусмотрена специальная заглушка.
10. Тыльную часть блока приложить к стене по заранее нанесённой разметке и прикрутить на четыре самореза. Затем подключить кабель к клеммам, согласно схеме в инструкции. Защитную крышку прикрепить на прежнее место.

11. Установить картридж в воздуховод. Для подключения его к плате подсоединить разъём к контактам в правой части блока. После этого установить фронтальную часть комнатного блока.

12. Выполнить монтаж шумоизолятора со стороны улицы: материал скрутить в рулон по диаметру воздуховода и вставить в вентиляционный канал до упора, а выступающую часть обрезать с учётом края воздуховода и подогнанный по размерам шумоизолятор установить обратно в воздуховод.

13. Закрепить наружный вентиляционный колпак и провести тонкую настройку прибора. Для этого вынуть резиновую заглушку, которая скрывает двухпозиционные переключатели. Выполнить настройку согласно наклейке с расшифровкой, расположенной слева от переключателей.

После настройки внутриквартирный блок закрывается и проверяется работоспособность системы.
