Устройство естественной вентиляции в гараже
Естественная вентиляция железного гаража своими руками – это просто и недорого
Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:
надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения
Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится
Средние показатели воздухообмена естественной вентиляции:
- для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
- частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.
На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.
Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.
Естественная вентиляция в гараже, как сделать правильно:
- вытяжки располагаем по диагонали, на противоположных стенах гаража;
- нижнее отверстие должно быть выше поверхности пола на 25 см;
- верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
- старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
- если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.
для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы
Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража
Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.
Вентиляция смотровой ямы
Схема установки труб в подвале
Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:
- приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
- вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).
По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.
Вариант простейшей естественной вытяжки в металлическом гараже
Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:
- определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
- дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
- красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
- теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
- решетки крепим на обычные болты с гайками.
На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.
Как быстро проветрить гараж при ремонтных работах
Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:
можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу
Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см
Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.
https://www.youtube.com/watch?v=8JboxAB_muo
Особенности гаражной вентиляции
Прежде чем заняться обустройством вентиляционной системы в железном гараже, придется ознакомиться с особенностями гаражной вентиляции.
Гаражом называют закрытое помещение, предназначенное для длительного хранения транспортных средств. Это сооружение нуждается в качественной вентиляции, которая бы своевременно очищала воздух от влаги, а также удаляла опасные испарения с выхлопными газами.
- Произвольная. Ее основной функцией является обеспечение притока свежего воздуха внутрь помещения. Он может проникать через дверные зазоры или щели в воротах. Также при организации произвольной системы для поступления воздушных масс в стенах делают небольшие отверстия.
- Механическая. Считается наилучшим типом вентиляции, так как в этом случае за циркуляцию воздуха отвечают специальные вентиляторы. Автомобилисты рекомендуют устанавливать механическую систему, если надо вентилировать большое помещение.
- Аэрационная. С ее помощью человек сможет самостоятельно контролировать количество поступающих воздушных масс. Для этого в помещении устанавливают диффузоры с воздухозаборными решетками и вытяжками. Аэрационные системы считают идеальным выбором для небольших гаражей.
- Комбинированная. Распространенная разновидность вентилирования, подходящая для помещений любой площади. При использовании комбинированных систем устанавливают 1-2 вентилятора для удаления воздуха. Воздушнее массы поступают внутрь естественным путем.
Как правильно сделать вентиляцию в гараже
Верное решение – разработка схемы еще на этапе проектирования постройки. Это связано с тем, что во время возведения здания удобнее создавать функциональные отверстия в стенах и потолке
Принимается во внимание площадь, высота стен, количество этажей и число автомобилей, на которые рассчитывается помещение. По этим факторам определяется вид вытяжного устройства, который будет обеспечивать проветривание наилучшим образом. Все системы вентиляции можно разделить на 3 типа:
Все системы вентиляции можно разделить на 3 типа:
- Естественная. Эта конструкция основана на принципах аэродинамики, воздушные потоки свободно циркулируют без какого-либо вмешательства извне.
- Механическая, или принудительная. Используются автоматическое оборудование, которое обеспечивает идеальное проветривание.
- Комбинированная – сочетание первых двух видов. Самостоятельно перемещение потоков дополняется действием специализированного оборудования.
Выводные и вводные пути собираются из металлических, асбестовых или из пластиковых труб. Для выбора необходимого диаметра требуется оценка газовых объемов в помещении. По действующим нормативам он рассчитывается по такому принципу: 1,5 см диаметра трубы на 1 квадратный метр площади. Например, если размер постройки 10 кв. м., то для обустройства всей конструкции потребуется 2 отрезка трубы с диаметром в 15 см.
Применяется еще один способ расчета вентиляции, который более подходит для монтирования одноканальной автоматизированной системы. По этой формуле третья часть площади должна соответствовать общей величине вентиляционных отверстий.
Схема вентиляции гаража
Как сделать дешевую, но хорошую вентиляцию
Без нормального проветривания образуется сырость, которая постоянно скапливается на потолке, стенах и плинтусах. От нее гниет ткань, трухнет дерево и ржавеет металл. Из-за сырости вырастает плесень, от которой зеленеют стены и потолок. И если будете работать во влажном помещении с плесенью, то на «ремонт» поедете уже Вы – к врачу-микологу.
В холодное время года (осень-весна) на потолке скапливается конденсат. В потолке ржавеют металлические конструкции и шурупы, а конденсат вместе со ржавчиной падает на машину. Ржавчина въедается в краску и от нее остаются пятна. Чтобы не оседал конденсат, нужно хорошее проветривание.

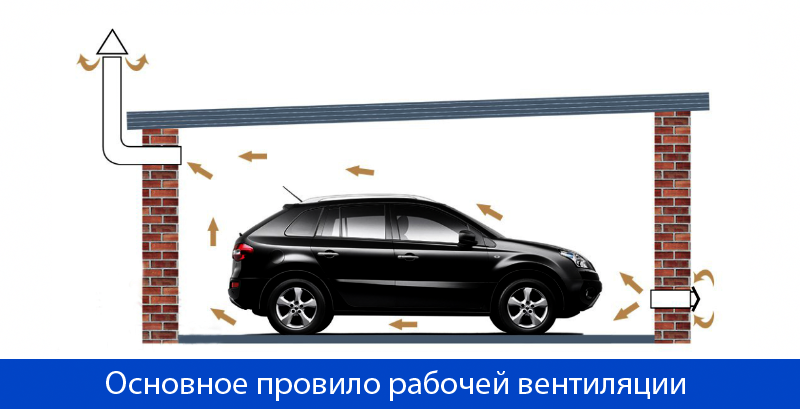

Пример организации естественной вентиляции
Самая простая схема состоит из двух(!) вентиляционных каналов. Один монтируется в стену снизу, чтобы от земли заходил холодный воздух, а второй – вверху противоположной стены, для выхода теплого воздуха. Двигатель автомобиля нагревает гараж и внутри увеличивается температура. Со временем она становится выше, чем снаружи, и холодный воздух из улицы заходит в теплое помещение. Затем он нагревается и выходит через верхний канал.
Для более эффективного проветривания каналы делают по диагонали – друг напротив друга. Нижний должен быть на 20-30 см выше земли, чтобы в дождливую погоду во внутрь не затекала вода, а зимой не засыпал снег. Верхний монтируется возле самого потолка. С наружной стороны вентиляционные отверстия обязательно закрывают вентиляционными решетками.
Чтобы воздух циркулировал быстрее, необходимо создать разницу давления.
Высота гаража часто не позволяет это сделать, поэтому снаружи от верхнего канала выводится вытяжная труба с конусообразным или пирамидальным колпаком от дождя.
Такая вентиляция – самый простой и дешевый способ избавится от влаги, но естественное проветривание не всегда эффективное. Например, летом в жаркую погоду, когда на улице теплее чем внутри, гараж будет плохо проветриваться.
От высокой температуры бензин испаряется и пары быстро наполняют воздух внутри, что увеличивает опасность возгорания, да и в принципе, дышать ими опасно. Помещение с горючими материалами должно хорошо проветриваться, а естественная вентиляция не справится с этой задачей.
Незаменимость принудительной вентиляции при наличии легковоспламеняемых жидкостей
Здесь, помимо вентиляционных отверстий, понадобится вентилятор. Так Вы сможете проветрить помещение даже в жаркую погоду. Вентилятор принудительно выталкивает менее прогретый воздух наружу, а за счет разницы давления во внутрь заходит теплый воздух с улицы.
Монтаж и расположение воздуховодов, как и у естественной вентиляции. Единственное, здесь уже можно обойтись без вытяжной трубы, так как воздух выкачивает вентилятор и нет смысла делать большую вертикальную дистанцию между каналами.
Так помещение быстрее и лучше проветривается. Это полезно, если например, в холодную погоду Вы заводите автомобиль для прогрева, не выгоняя его на улицу. Внутри сразу скапливается выхлопной газ – опасный для здоровья человека. В отличие от принудительной, естественная вентиляция не выведет быстро газы. А вентилятор за 5-10 минут полностью проветрит помещение.
Самый дешевый вентилятор будет стоить около 15$. Производительность – от 80 м3/час, чего вполне хватит для небольшого гаража. При этом такой вентилятор еще и очень экономный – его мощность составляет всего 12-15Вт. Даже если он будет работать все время (хотя такой необходимости нет), за месяц «сожрет» всего 10 кВт электричества. Внутри всегда будет сухо и свежо.
Как сделать вентиляцию в гараже своими руками
Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.
Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.
Естественную систему
Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.
В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.
- Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
- Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.
Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.
Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.
Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.
Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя
Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

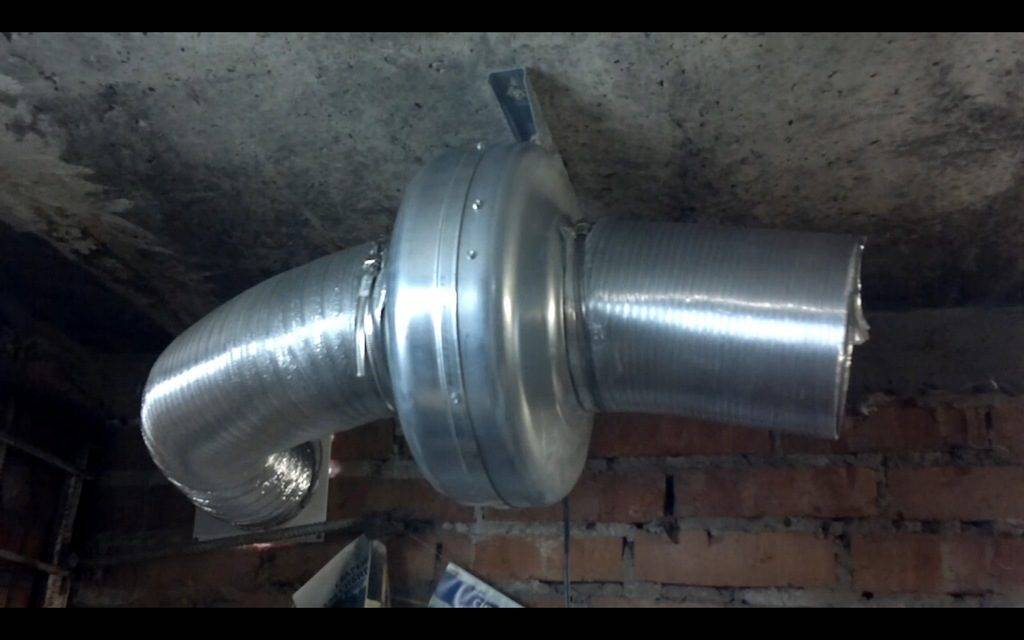

Механическую вытяжку
К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.
Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.
На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.
Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.
Гараж, защита и.т.п.
Что из себя предоставляет гаражное помещение? Это здание закрытого типа, предназначенное для сохранения средств передвижения в надлежащем состоянии. Оно обеспечивает надёжную защиту от окружающей среды, которая очень часто бывает переменчивой.
Именно поэтому автовладельцы стараются либо приобрести себе гаражное укрытие, либо платить финансовые средства для хранения машины на закрытой автостоянке.
Если у человека уже есть гараж и он хочет, чтобы с его металлическим другом ничего не случилось, он обязательно должен позаботиться о вентиляции в яме гаража. Именно из этой области могут возникать трудности при длительном хранении.
Вытяжка в погребе с одной трубой
Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.
Вытяжка с вентилятором
Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе
Все предельно просто: установить вентилятор в вытяжной трубе.
Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора
Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками
В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.
Читайте еще: как сделать вентиляцию в гараже своими руками.
Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.
Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.
Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.
Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.
Подготовка чертежей
Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.
Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.
Рассчитать объем вентиляционной системы гаража довольно просто.
Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг
Где:
L – потребление в час, м3/ч;
n – норматив смен объемов воздуха в гараже;
Vг – полный объем воздуха в боксе, м3.
Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.
Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:
Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.
Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.
Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.
В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.
Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.
Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.
Расчет диаметров вентиляционных отверстий выполняется следующим образом.
- При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
- При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.
Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.
Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.
Рациональная вентиляция: делаем выбор
Современное оформление гаража — вентканал с вентилятором защищен решеткой
Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:
- число этажей (уровней) в гаражном помещении;
- количество авто;
- наличие смотровой ямы;
- геометрические размеры помещения;
- длина воздуховода;
- площадь гаража;
- вид строительного материала;
- количество подсобных помещений, пр.
В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

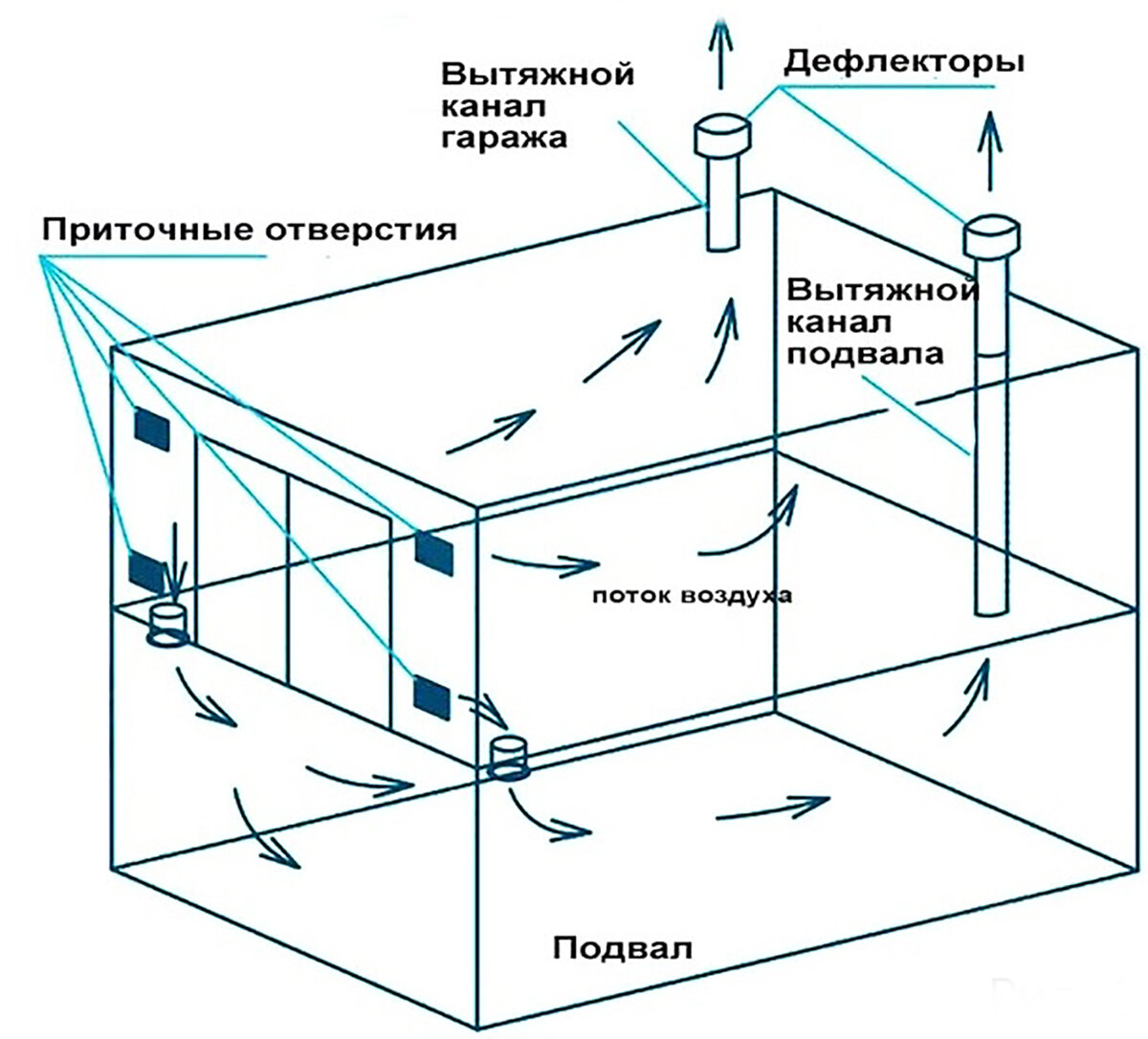

Вентиляция в гараже с подвалом
Раз уж речь идет о таком специфическом виде обустройства воздухообмена, как гаражная вентиляция, то сначала определимся с принципом ее работы и монтажа именно для данных сооружений.
Принцип построения вентиляции гаража
Гараж включает в себя три инженерно-архитектурные сооружения:
- Гараж непосредственно.
- Смотровая яма для обслуживания автомобиля.
- Погреб или кессон
Иногда в гаражных помещениях обустраивается небольшое отделение, огражденное перегородкой, но поскольку данный вид обустройства не распространен, то мы не будет учитывать наличие перегородок при разработке проектов вентиляции для гаража.
Все три элемента имеют последовательное расположение сверху вниз с разным уровнем заглубления. Помещения имеют атмосферное сообщение, поэтому система вентиляции одна для всех трех составных частей гаража. Правильная организация – залог отсутствия потеков конденсата на внутренней поверхности стен.
Важно! Конструкция многих погребов предусматривает откидную крышку – в этом случае для погреба оборудуется отдельный приток и отдушина. Классическая схема не содержит в составе специальных вентиляторов, но в некоторых случаях их монтаж не исключается.
Изоляция погреба
На глубине всего 1 м. под землей сохраняется постоянная температура, это обстоятельство позволяет хранения продуктов в погребах в условиях приемлемой температуры. Как уже было сказано, архитектура многих погребов подразумевает изоляцию от остального помещения гаража:
- Откидной люк на месте лаза.
- Потолок толщиной от 25 до 45 см.
Люк выполняется из металла, поэтому на нем будет накаливаться влага конденсата из-за хорошей теплопроводности металлической поверхности. В зимнее время конденсат начнет покрываться тонким слоем инея.
Стены и потолок изолируются пенопластовыми панелями не уже 3 см. панели стыкуются без зазоров, промазываются герметиком на стыках и закрепляются. Между панелями и стеной не должно быть зазоров, так как они сразу станут полостями для накопления конденсатной влаги, а значит для возникновения плесени, грибка и неприятного запаха.
Важно! Погреб используется для хранения овощей, а овощи – это органика. Это означает постоянное испарение и появление теплого воздуха, который силой конвекции будет устремляться к потолку погреба
В итоге без вентиляции начнет образовываться конденсат.
Вытяжка
Вытяжное отверстие должно находиться почти у самого потолка в стене, которая противоположна месту воздушного притока. Такое расположение объясняется явлением воздушной конвекции: приток находится снизу, так как холодный воздух циркулирует невысоко от земли, в помещении он нагревается и устремляется к потолку гаража, откуда отводится наружу через отдушину. В погребе выполняется та же самая схема.
Вытяжка обустраивается как можно выше, чтобы теплый поток циркулировал с максимальной силой в зоне повышенного давления. И приток, и вытяжка выполняются в виде труб, которые отводятся за периметр гаража – снаружи они обустраиваются козырьками.
Приток
Труба для притока располагается горизонтально для наземного гаражного строения и вертикально, если она выводится из подземного пространства погреба или подвала. Допускается наклон не более 75о относительно вертикальной оси. Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). В погребе конец трубы не доходит 50-60 см. до поверхности пола, а для гаража труба заглубляется на 10-15 см. в стену. При правильной организации вентиляции в гараже на трубах подвода-отвода воздуха не будет появляться конденсат, но для надежности их можно покрыть слоем теплоизоляции.
Расчет вентиляции гаража
На этапе проектирования воздухопродувной системы гаража рассчитывается естественная вентиляция. В этом сценарии необходимо учитывать характеристики здания, количество стоящих в нем машин, наличие химикатов и ядовитых веществ, а также само назначение помещения.
Существует два способа расчета количества и диметра вентиляционных коммуникаций:
- На 1 м2 полагается одно отверстие, размером 15 мм. Выходит, если площадь помещения составляет 10 м2, соответственно потребуются 10 штук вентиляционных коммуникаций.
- Общий диаметр всех проемов равен 150 мм. Общая площадь воздухотводных отверстий составляет 0,3% от общей площади сооружения (при расчете для одного канала проветривания).
Расчет установки воздуховодов следует производить, придерживаясь следующих рекомендаций:
- приточная труба располагается на 10-15 см выше уровня пола;
- если вытяжка встраивается в стену, то необходимо сделать отступ в 10-15 см от линии потолка;
- оптимальное расстояние между приточным входом и выпускной трубой — 3 м, высота вытяжной трубы над крышей гаража составляет 50 см.
- если результат расчета диаметра вентиляционного канала достаточно велик, используйте две вентиляционные трубы с общим поперечным сечением не меньше расчетного.
Как выбрать вентилятор вытяжной для гаража
В гаражах вентиляцию размещают на верхней и нижней зоне, согласно ВСН 01-89. Если в гараже стоит автомобиль, стоит учитывать, что выхлопные газы тяжелее воздуха. Мощность двигателя машины используется для расчета расхода воздуха:
- 350 м3/ч — до 90 кВт/120 лошадиных сил;
- 500 м3/ч — от 90 до 130 кВт/от 120 до 180 лошадиных сил;
- 650 м3/ч — от 130 до 175 кВт/от 180 до 240 лошадиных сил;
- 800 м3/ч — 175 кВт/240 лошадиных сил.
Необходимо всё точно рассчитать.
Зачем нужна вентиляция?
Вентиляция для гаража необходима по нескольким основным причинам:
поддержание рабочего уровня влажности. В холодное время года автомобиль приезжает, неизбежно занося снег и лёд на подкрылках, порогах и других поверхностях. В помещении снег превращается в жидкость, а затем в пар, отчего повышается концентрация влаги. Высокая влажность ухудшает состояние авто;
Вентиляция в гараже
- просушивание кузова после путешествия в дождливую или снежную погоду. Вентиляция гаража отвечает за сухость автомобиля;
- отвод конденсата и предотвращение оседания влаги на стенах и потолке. Влага негативно влияет на бетон, железо и дерево – основные материалы, из которых построен гараж. Без должного уровня проветривания смотровая яма опадёт, а облицовка деформируется;
- устранение вредных испарений. Автомобиль выделяет выхлопные газы, постоянный запах бензина и работы с химией ухудшают микроклимат в помещении. При длительном нахождении в гараже без вытяжки, человек чувствует себя вялым, слабым, иногда наступают раздражения слизистой оболочке, головокружения и обмороки.
Воздухообмен в смотровой яме
Вентиляционный канал смотровой ямы можно вмонтировать в общегаражный
В любом капитальном гараже имеется смотровая яма и небольшой подвал, в котором по необходимости хранится продовольствие. Их наличие потребует от исполнителя дополнительных усилий, направленных на обустройство вентиляции в подвале гаража, позволяющей удалять из него посторонние запахи и влагу. Организовать вытяжку в смотровой яме будет еще сложнее, поскольку она отличается небольшими габаритами.
Реализовать стабильный воздухообмен в этой части гаражного пространства можно двумя способами:
- путем обустройства вытяжки, являющейся частью общей вентиляционной системы;
- за счет изготовления собственной вытяжной конструкции.
Наименее затратным по исполнению решением считается автономная вентиляция погреба в гараже, изготовленная как дополнение к общей системе.
Перед обустройством вентиляции в смотровой яме в первую очередь подготавливается общая схема для всего гаражного комплекса. На ней обязательно указываются отверстия в его стенах, фундаменте, а также в цокольной части, необходимые для дальнейшего размещения воздуховодов.
В заключение
Безусловно, вентиляция в гараже, независимо от того, есть ли в нем погреб или подвал – это довольно важно. И это касается не только сохранности автомобиля или запасов
Главным образом вентиляция гаража защищает жизнь и здоровье самого автомобилиста. Ведь опасность отравления угарным газом достаточно велика. Именно поэтому не стоит экономить время и средства на подобной работе.
Весьма простой способ принудительной вентиляции в железном гараже
Что же касается сохранности овощей в погребе, то работа по устройству вентиляции и здесь не слишком сложна. Вряд ли стоимость простейшей вентиляции выльется в сумму, превышающую затраты на закупку такого же количества овощей. А ведь и своей работы в течение лета будет очень жаль. Именно поэтому стоит детально продумать схему и все же смонтировать в гараже вентиляцию. Ведь эту работу придется выполнить лишь один раз. Зато после, на многие годы пропадет волнение как за сохранность овощей зимой, так и за свое здоровье, которое можно сильно испортить выхлопными газами от работающего двигателя.
Очень надеемся, что информация, изложенная в статье, была полезна. Если же остались вопросы, Вам всегда помогут в обсуждении. Пишите, спрашивайте и делитесь своими советами.
Ну а для закрепления информации предлагаем посмотреть еще одно небольшое видео:
Watch this video on YouTube
