Приточно-вытяжные установки с рекуперацией тепла для частного дома

Требования к системам механической вентиляции

Комбинированная система вентилирования частного дома

Основные требования к вентиляционным системам зависят от их назначения. В жилых домах система вентилирования не обязательно быть сверхсовременной. Другое дело –  предприятия, которые могут загрязнять окружающую среду.

Поэтому требуется максимально изолировать загрязнения, чтобы они не попали в вентиляцию. Вентиляция также не должна мешать производственному процессу, поэтому ее монтируют на приличной высоте.

А в случае попадания в систему мелких частиц они утилизируются при помощи фильтров. Дополнительно при вредном производстве на рабочем месте делают специальные фильтрующие вытяжки.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

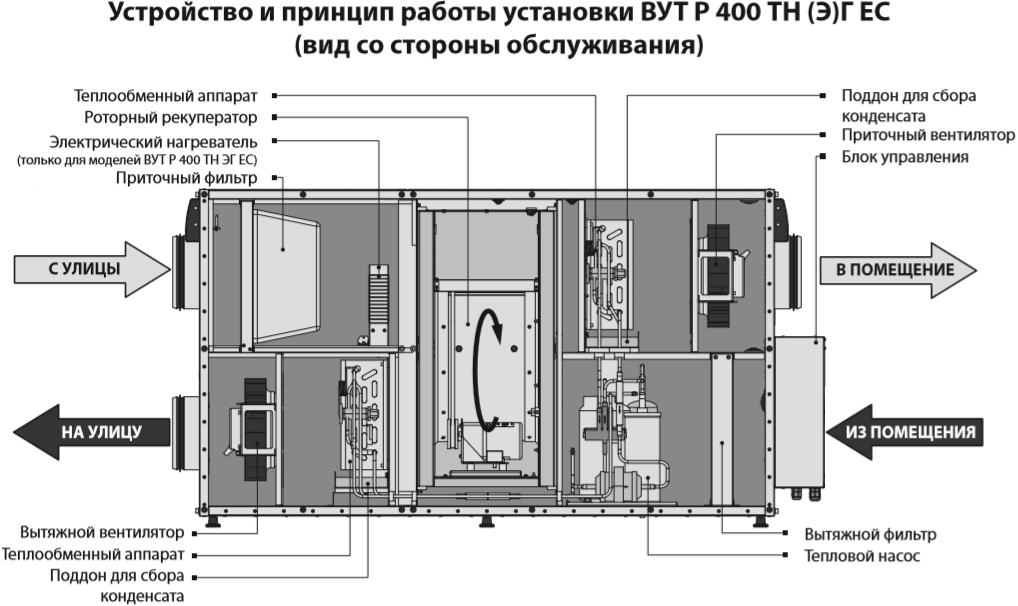

Состав и особенности работы

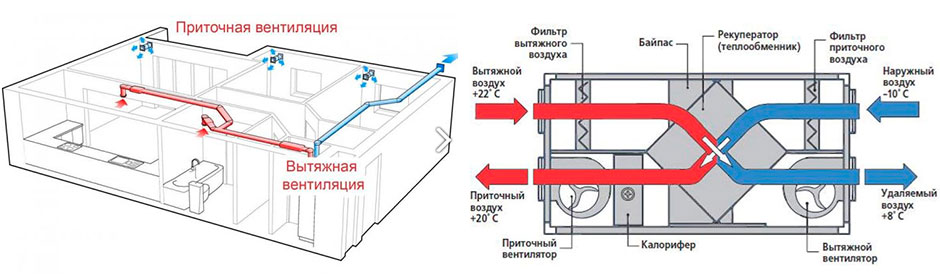

Схема приточно-вытяжной вентиляции подразумевает наличие двух независимых каналов. По первому воздух поступает внутрь помещения, второй служит для его вывода за пределы здания. Каналы оборудованы специальными устройствами, соединяющимися между собой при помощи воздуховодов. Входы и выходы устройств защищены решетками, не допускающими попадания в систему мусора и посторонних предметов.

Система содержит несколько клапанов, позволяющих регулировать количество входящего воздуха. Эти устройства также препятствуют проникновению холода внутрь помещения, когда установка выключена.

Простая реализация приточной установки

Входящие в состав воздушные фильтры предназначены для очистки поступающего извне воздуха от пыли и насекомых. Состояние устройств контролируется датчиками. Воздух по каналам перемещается принудительно, при помощи вентиляторов, мощность которых зависит от обслуживаемой площади и желания потребителя. Для обеспечения комфорта, система оборудована звукоизоляцией, позволяющей максимально снизить звук воздушного потока.

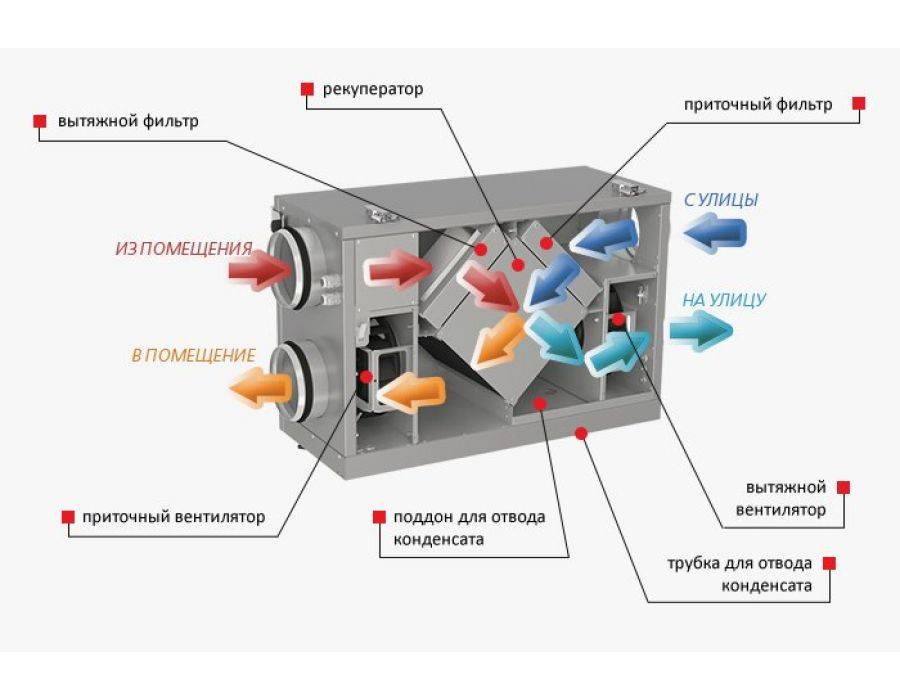

Приточно-вытяжная установка состоит из:

• воздуховодов;
• воздухораспределителей;
• автоматики, которая обеспечивает работу отдельных узлов и позволяющей контролировать всю систему.

Кроме этого, устройство оборудуется: увлажнителями, рекуператорами, нагревателями воздуха, охладителями, осушителями и пр. Такое исполнение позволяет получать наиболее комфортное состояние окружающей среды в помещении.

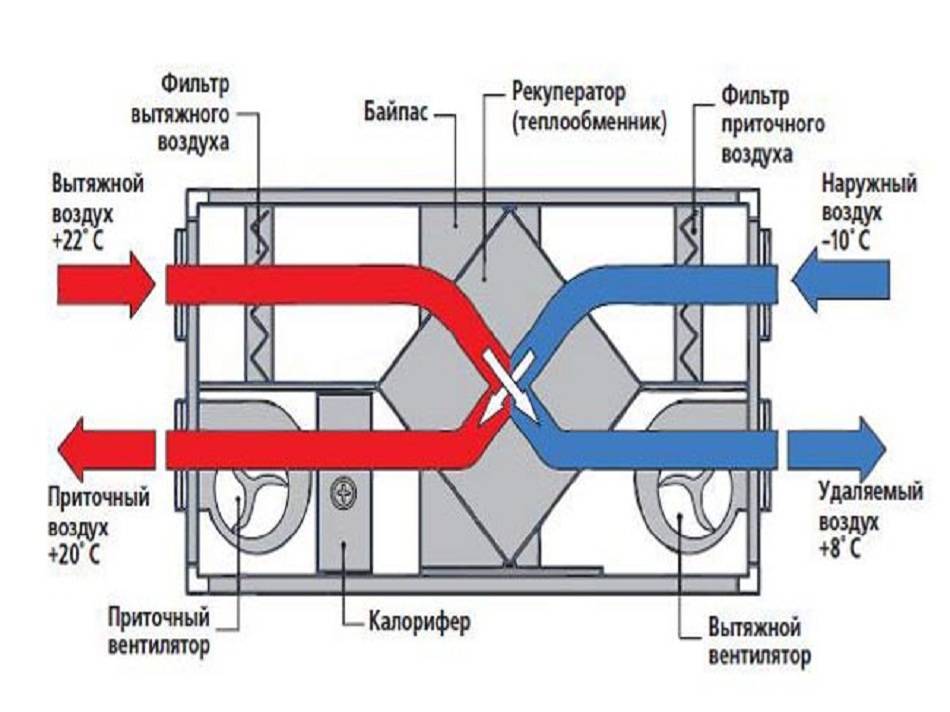

Приточная вентиляция с рекуперацией

Особой разновидностью принудительной системы вентиляции является приточная вентиляция с подогревом и рециркуляцией тепла, которая обеспечивает частичное нагревание входного воздушного потока за счет удаляемого из помещения теплого воздуха при помощи специального устройства – рекуператора. При этом основной подогрев наружного воздуха осуществляется обычным воздухонагревателем.

Когда в помещении работает кондиционер с приточной вентиляцией, то в жаркую погоду удаляемый прохладный воздух за счет рекуператора может охлаждать подаваемый с улицы теплый воздух, создавая в помещении необходимую комфортную температуру.

Вентиляция помещений с пластиковыми окнами

Оконная приточная вентиляция в домах старой постройки традиционно играет важную роль в вентилировании помещений, обеспечивая поступление свежего воздуха через неплотности деревянных оконных рам и открытые форточки.

Однако жители городских квартир и загородных домов все чаще устанавливают в своих жилищах металлопластиковые окна со стеклопакетами, отличающиеся высокой тепло- и звуконепроницаемостью, практичностью в использовании и эстетичным внешним дизайном.

Установка таких окон, особенно в зданиях с воздухонепроницаемыми стенами, не имеющими дополнительных приточных устройств, часто вызывает нарушение естественного притока свежего наружного воздуха. Это приводит к повышению влажности воздуха, образованию конденсата на внутренней поверхности стекол, вызывает чувство духоты и недостатка кислорода у находящихся в таком помещении людей. Для предотвращения таких неприятных явлений необходима приточная вентиляция пластиковых окон.

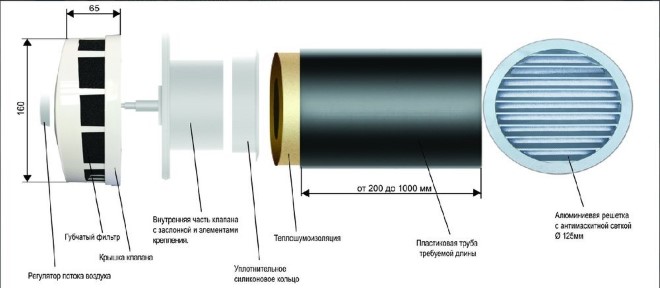

Встроенная приточная вентиляция на пластиковых окнах обеспечивается установкой на оконные рамы специальных приточных клапанов, которые способны регулировать необходимый температурно-влажный режим внутри помещения и препятствовать образованию конденсата на стеклах. Регулировка клапана может производиться в ручном режиме или автоматически, с использованием встроенного гигроскопического датчика, измеряющего влажность поступающего наружного воздуха.

приточные клапаны

Что такое приточная система вентиляции

Приточная вентиляционная система предназначена для выполнения определенных функций:

1. Очищение поступающего воздуха от различных механических примесей и насекомых.
2. Подача требуемого количества воздуха в помещение. Если проводится установка вытяжки, то должна быть и приточная вентиляционная система. В противном случае в помещении не будет достаточного количества кислорода.
3. Охлаждение или нагрев поступающего воздуха. При этом некоторые системы позволяют регулировать температуру с достаточно высокой точностью.
4. Приточная вентиляция имеет автоматический блок управления, который позволяет людям не задумываться об регулировке показателей микроклимата.

Устанавливаемая приточная вентиляция может выполнять и другие функции, но вышеперечисленные считаются наиболее актуальными и нужными. Некоторые считают, что рассматриваемое дорогостоящее оборудование лишняя трата средств, но это не так. Путем обычного проветривания нельзя обеспечить поступление требуемого количества свежего воздуха, особенно в зимний период.

Чаще всего установку рассматриваемой системы проводят в больших квартирах, так как некоторые помещения могут не иметь окон или других естественных источников свежего воздуха. Кроме этого приточная вентиляция часто встречается в офисе, так как поступление свежего воздуха повышает работоспособность сотрудников.

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

• статическое давление;
• производительность;
• уровень шума;
• комплектацию;
• функции автоматической системы управления;
• фильтрацию воздуха;
• место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

• для квартир площадью 35 – 60 кв. метров производительность приточной установки — 200 – 350 кубометров в час;
• для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Воздушные потоки

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату

Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Стоимость монтажа приточно вытяжной вентиляции

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

Цены

• Монтаж приточных установок от 13 000 руб
• Монтаж приточно-вытяжных установок от 20 000 руб
• Монтаж вытяжных установок от 1 100 руб
• Монтаж воздуховодов от 150 руб
• Монтаж вентиляторов от 3 000 руб
• Монтаж решеток и автоматики от 300 руб

Альтернативное решение

Чтобы организовать подачу достаточного объёма свежего воздуха в любое время года, в частных домах можно использовать системы приточной вентиляции, например, приточно-очистительные комплексы или бризеры. Бризер — это устройство, которое подаёт воздух с улицы, очищая и нагревая его до заданной температуры.

Бризеры лишены недостатков, которые есть у рекуператоров воздуха. Среди особенностей бризеров:

• Высокая производительность. Бризеры подают в помещение от 30 до 200 м³ воздуха в час. Флагманские модели обеспечивают воздухом 4–5 человек, одновременно находящихся в комнате. Бризеры всё время работают на приток, тогда как рекуператоры только половину времени подают воздух в помещение, а вторую половину — вытягивают отработанный воздух.
• Подача воздуха комфортной температуры в любое время года. Когда температура воздуха на улице сопоставима с комнатной, бризер подаёт воздух без подогрева, а когда температура понижается, можно включить нагрев и добиться комфортной температуры. Таким образом, в помещение подаётся воздух контролируемой температуры, вне зависимости от погоды и времени года.
• Прибор не промерзает при морозе. Благодаря оснащению PTC-нагревателем и надёжной теплоизоляции, бризер не покрывается наледью и корректно работает даже при сильных морозах.
• Менее заметный шум при большей производительности. В зависимости от модели и скорости подачи воздуха, уровень шума от бризера на самой ходовой, 3 скорости составляет от 24 до 39 дБ. На этой скорости приборы подают достаточный объём воздуха для двух человек — 60 м³/час или более, при этом от бризера исходит мягкий и равномерный шум, без прерываний и щелчков.
• Многоступенчатая и тонкая фильтрация воздуха. Бризеры оснащены 2–4 фильтрами, которые очищают уличный воздух от пыли, пуха, пыльцы и тонкодисперсных частиц. Кроме того, бризеры оснащаются угольными фильтрами, которые нейтрализуют неприятные запахи и выхлопные газы.
• Нет конфликта с вытяжкой и риска образования «обратной тяги». Бризеры стимулируют работу вытяжки и предотвращают «опрокидывание» тяги, при которой отработанный воздух может быть вытянут обратно в помещение. Активный приток воздуха от бризера усиливает тягу в вытяжных каналах и подталкивает в них отработанный воздух вместе с излишками углекислого газа.
• Невысокая стоимость при высокой производительности и функционале. Стоимость бризеров сопоставима с ценами на рекуператоры — в пределах 18–60 тыс. руб.
• Невысокое энергопотребление при высокой производительности. При притоке 60 м³/час (для двоих человек) и других значениях из примера про рекуператоры, счёт за электроэнергию в подмосковном доме с электроплитой увеличится на 359,3 руб.: (0,3 кВт×8 часов×30 дней×1,91 руб.)+(0,3 кВт×5 часов×30 дней×4,93 руб.). Это больше, чем при эксплуатации рекуператора, однако бризер даёт оптимальный приток воздуха, не охлаждает помещение и не останавливает работу при температуре ниже −10°C. При этом далеко не все рекуператоры способны обеспечить воздухом двух человек, тем более при приемлемом уровне шума.

Помимо этого, бризеры, как и рекуператоры, имеют компактный размер, их можно установить в помещениях с чистовой отделкой. Многими моделями приточно-очистительных комплексов также можно управлять через приложение на смартфоне или голосового помощника. Бризеры также оснащаются датчиками углекислого газа, загрязнённости воздуха и их можно подключать к системам «умного дома».

Бризер — это хорошая альтернатива рекуператору воздуха в частном доме

Бризер подаёт больше воздуха, это особенно важно в частных домах, так как в них, как правило, живёт много людей. Кроме того, бризер подогревает воздух до комфортной температуры, не затрачивая на это много электроэнергии, а также корректно работает зимой — подача воздуха не прекращается даже при сильных морозах

Хотите узнать больше о том, как создать комфортный микроклимат в доме или офисе? — заходите в блог.

Оригинал статьи в нашем блоге.

#рекуператор воздуха для частного дома #приточный рекуператор #рекуператоры плюсы и минусы #компактный рекуператор #рекуператор для дома

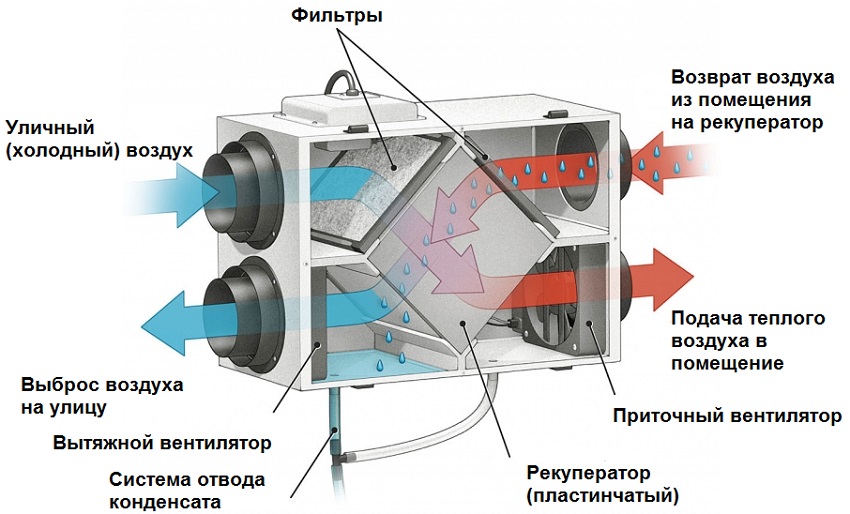

Пластинчатые рекуператоры

Пластинчатые рекуператоры, в отличие от роторных, не имеют движущихся частей и не нуждаются в обслуживании, поэтому идеально подходят для применения в квартирах, офисах и коттеджах. Эти рекуператоры имеют несколько разновидностей:

1. Самые простые и недорогие – перекрестноточные теплоутилизаторы, в которых потоки приточного и вытяжного воздуха движутся перпендикулярно друг другу. Такой рекуператор имеет посредственные характеристики: тепловая эффективность на уровне 40–45% и склонность к обмерзанию даже при слабом морозе. Обмерзание происходит, когда теплый и влажный вытяжной воздух охлаждается приточным потоком с отрицательной температурой. Влага из вытяжного воздуха конденсируется на холодной поверхности рекуператора и замерзает. На иллюстрации видно, что в области со снежинками воздух из помещения контактирует с поверхностью, имеющей отрицательную температуру. По мере обмерзания вытяжного канала поступление теплого воздуха из помещения снижается, область с отрицательной температурой растет и постепенно весь вытяжной канал заполняется льдом. Из-за указанных недостатков рассматриваемое техническое решение имеет ограниченно применение, однако на базе нескольких перекрестноточных модулей можно собрать более эффективный каскадный рекуператор.

2. Каскадный перекрестноточный рекуператор уже можно применять в регионах с холодным климатом. Так, тепловая эффективность трехкаскадного рекуператора составляет около 70%, а минимальная температура наружного воздуха, при которой он может устойчиво работать – минус 25–30°С. На иллюстрации видно, что конденсация влаги происходит, преимущественно, в модуле, который имеет положительную температуру. А в модуль с отрицательной температурой попадает уже осушенный воздух с небольшим влагосодержанием. Однако каскадные рекуператоры не лишены недостатков: более сложная конструкция приводит к образованию перетоков между каналами из-за неплотностей в местах соединений модулей. Перетоки воздуха приводят к падению тепловой эффективности рекуператора и проникновению запахов из вытяжного канала в приточный. Кстати, проверить качество сборки вентустановки с рекуператором можно с помощью фонарика: выключите свет и посветите фонариком в один из каналов – полоски света в другом канале покажут места, где будут происходить перетоки воздуха.

3. Энтальпийный перекрестноточный рекуператор обеспечивает частичный перенос влаги из вытяжного в приточный поток воздуха. Традиционные пластинчатые рекуператоры изготавливают из алюминия, который не впитывают и не пропускают влагу. Основой же энтальпийного рекуператора является мембрана из специального материала, который пропускает молекулы водяного пара, увлажняя приточный воздух. Трехкаскадный энтальпийный рекуператор возвращает около 40–50% влаги, при этом мембрана, из которой изготовлен теплоутилизатор, не должна намокать и обмерзать, так как со временем это приводит к её разрушению. По этой причине энтальпийный рекуператор нельзя использовать совместно с канальным увлажнителем воздуха, а также для обслуживания помещений с влагоизбытками (бассейны, сауны) и других помещений с относительной влажностью воздуха выше 50%.

4. Противоточные рекуператоры. Максимально возможная тепловая эффективность пластинчатого рекуператора определяется взаимным расположением потоков воздуха. Эффективность перекрестноточного модуля не может превышать 50%, поэтому для увеличения общей эффективности рекуперации используют каскадирование. Расплачиваться за это приходится усложнением конструкции, возникновением перетоков, увеличением габаритов и стоимости оборудования. В тоже время повысить эффективность рекуперации можно простым способом, направив потоки приточного и вытяжного воздуха навстречу друг другу – такая схема обеспечивает максимально возможную эффективность и не требует каскадирования. Противоточные рекуператоры сложнее в изготовлении и потому дороже, однако с развитием технологий появилась возможность выпускать относительно недорогие противоточные рекуператоры с заданной эффективностью. Тепловая эффективность противоточного теплоутилизатора определяется его размерами и может достигать 90%. Другим его преимуществом является стабильная работа при температуре наружного воздуха до минус 35 градусов: конденсация влаги происходит там, где поверхность рекуператора имеет положительную температуру, затем весь конденсат стекает в поддон и удаляется из рекуператора. Еще одним преимуществом такого рекуператора является практически полное отсутствие перетоков, поскольку он выполнен в виде единого модуля.

Канальная и бесканальная вентиляция

Вентиляционная система может иметь как бесканальное, так и канальное исполнение. Бесканальная не имеет сети воздуховодов, и воздухообмен происходит через какие-либо отверстия в стенах — окна, форточки, фрамуги и т.д. Канальная же подразумевает наличие вентиляционных каналов, по которым воздух транспортируется и подается (или наоборот отводится) в определенные места. При этом бесканальная, более проста и дешева при монтаже и эксплуатации, но имеет и более низкую эффективность по сравнению с канальной системой.

Подготовка воздуха

В ряде случаев недостаточно простого воздухообмена в помещении. Если к качеству воздуха предъявляются особые требования, то на помощь приходит дополнительное оборудование.

Летом, когда воздух более теплый и влажный, целесообразно прибегнуть к применению систем кондиционирования, которые позволяют помимо осуществления процесса воздухообмена производить обработку воздуха — его фильтрацию и охлаждение. К такому оборудованию можно отнести бытовые сплит-системы кондиционирования, системы чиллер-фанкойл, промышленные кондиционеры и т.д.

Зимой воздух более холодный и сухой, и для его подготовки помимо фильтрации можно использовать подогрев и увлажнение воздуха.

Если вентиляция квартир является вопросом относительно несложным, то существует ряд специфических помещений, где качество воздуха требует более внимательного подхода.

В качестве таких помещений можно выделить бассейны. Большое количество воды, как следствие, интенсивное испарение и последующая конденсация влаги требуют постоянного осушения воздуха в помещении бассейна. Обычно, грамотно спроектированная вентиляция в достаточной мере справляется с данным вопросом, но в ряде случаев требуется применение осушителей воздуха. Помимо бассейнов осушители воздуха широко применяются для осушения рабочей атмосферы в аквапарках, прачечных, складах и подвалах, в фармацевтической и пищевой промышленностях, для сушки гигроскопических материалов и т.д. В качестве главного недостатка данного вида климатического оборудования можно выделить тот фактор, что осушители воздуха не обеспечивают притока свежего воздуха, а лишь обрабатывают воздух, имеющийся в помещении.

По большому счету, все климатическое оборудование можно разделить на бытовое, полупромышленное и промышленное.

Как правило, бытовое оборудование имеет малую и среднюю мощность, в то время как промышленное — более высокую.

Для обработки значительных объемов воздуха в помещении используют промышленные кондиционеры, увлажнители воздуха, осушители и прочее климатическое оборудование.

Промышленные кондиционеры по аналогии с бытовыми могут иметь как моноблочное исполнение, так и являться сплит-системой (состоят из наружного и внутренних блоков).

Иногда в специфических помещениях требуется дополнительное увлажнение воздуха. В этом случае используют промышленные увлажнители. Примеры применения промышленных увлажнителей — базовые и серверные станции (сухой воздух более склонен к накоплению статического электричества и вызывает угрозу пробоя), библиотеки и музеи (при низкой влажности картины коробятся, а краска трескается), типографии (краска плохо совмещается), текстильная промышленность (сухой воздух снижает прочность пряжи и провоцирует ее обрывы), склады древесины (при пересыхании древесина склонна к короблению и растрескиванию), жилые помещения (поддержание здорового и комфортного уровня влажности) и т. д.

Рекуператор своими руками

Изготовить рекуператор воздуха для дома своими руками может любой умелец. Для этого понадобится:

• два листа оцинкованной стали;
• древесно-слоистый короб для оболочки аппарата;
• пробковые прокладки;
• силиконовый нейтральный герметик;
• контроллер давления;
• металлические уголки;
• теплоизоляционная минеральная вата.

Сделать рекупиратор можно своими руками

Для проведения работ также пригодятся электрический лобзик, металлические крепежные детали и соединительные фланцы.

Стальные листы необходимо нарезать на прямоугольные пластины размером 200х300 мм. Для этого понадобится в пределах 3–4 м² стали. Нарезку необходимо проводить очень аккуратно, чтобы срезы не имели заусениц и зазубрин. С этой целью рекомендуется использовать специальный инструмент – болгарку или ножовку по металлу.

Затем пластины укладываются друг на друга с зазором не менее 4 мм. Данное расстояние обеспечивается проклейкой по периметру каждого элемента термоизоляционного материала (пробкового, деревянного или текстолитового). После укладки пластин стыки обрабатываются специальным нейтральным герметиком.

Установка системы вентиляции через рекупиратор

Затем изготавливается корпус, который должен иметь соответствующий размер для установки внутри его конструкции из пластин. В стенках корпуса прорезаются отверстия, в которые вставляются заранее приготовленные пластмассовые фланцы, которые должны соответствовать диаметру воздуховодов. Все стыки также тщательно герметизируют.

Когда герметик высохнет, конструкция из пластин помещается внутрь корпуса. Внешние стенки необходимо облицевать теплоизоляционным материалом, например, пенопластом или стекловатой. Готовую конструкцию, с целью повышения эстетической составляющей, можно поместить в деревянный короб.

Сборка рекуператора воздуха своими руками

Раньше рекуператоры и системы вентиляции устанавливались только на промышленных производствах, угольных и горнорудных шахтах. Сегодня теплотехнические устройства утилизации вытяжных газов все чаще располагаются в домах и квартирах.

Промышленный аппарат, либо собранный своими руками рекуператор воздуха становится нашим незаменимым помощником. Он подает чистый охлажденный либо подогретый атмосферный воздух, очищает дом от пыли и неприятных запахов и экономит при этом часть денег на обогрев помещения.

https://youtube.com/watch?v=t7mXf5Oov9c

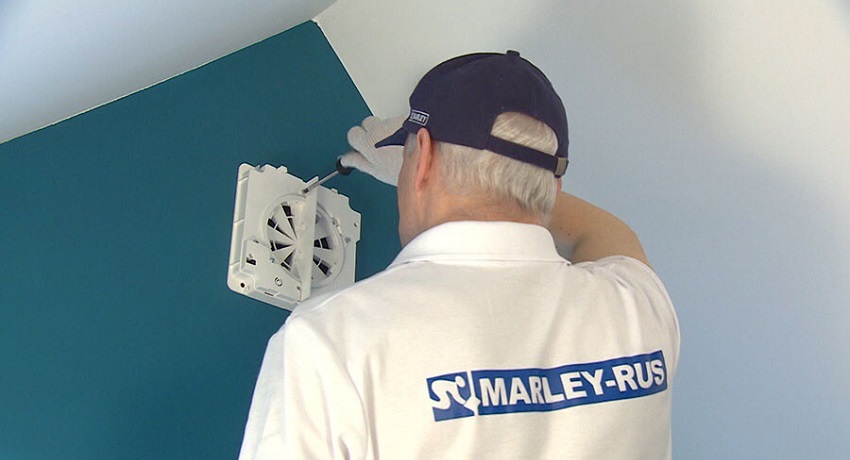

Самостоятельный монтаж вентиляции: основные этапы работы

После того как проведен расчет мощности и других основных размеров системы, можно приступать к установке. Монтаж приточно-вытяжной вентиляции желательно доверить специалистам, хорошо разбирающимся в деле, но при желании его можно провести своими руками.

Важно определиться с местом установки. Наиболее подходящими  являются чердак, потолок жилого помещения

Также возможна установка вертикальной системы в промежутке между двумя этажами.

Установка приточно-вытяжной вентиляции состоит из нескольких этапов:

Необходимо определиться с размерами отверстий для вентилирования

Важно помнить, что на 1 квадратный метр помещения требуется 15 мм диаметра. Так, для комнаты площадью 50 м2 потребуется отверстие диаметром 750 мм.
Найти место для приточного отверстия

Его необходимо расположить немного выше пола. Для создания отверстий используют перфоратор.
Поместить в отверстие воздуховод, длина которого должна быть около 0,4 метра.
Установить еще один воздуховод внутри комнаты.
Определиться с местом расположения вытяжного отверстия. Находиться оно должно напротив стены с приточным воздуховодом.
Воздуховод установить снаружи дома, выведя его на 50 см над крышей.
Собрать вентилятор.
Установить вентилятор в отверстие.
Провести пробное испытание вентиляции.

Предложенный алгоритм этапов работы универсален. Основываясь на нем, можно установить вентиляционные системы самой сложной конструкции.
