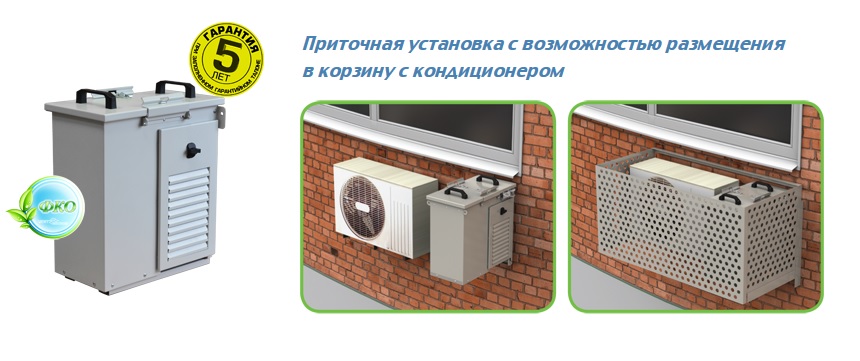

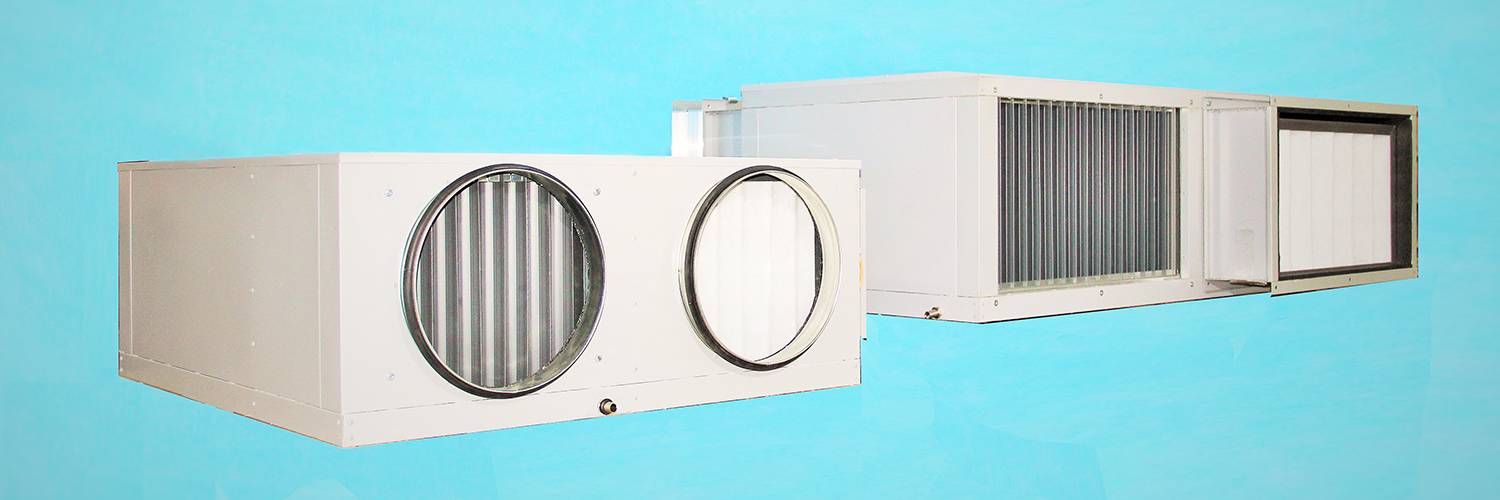

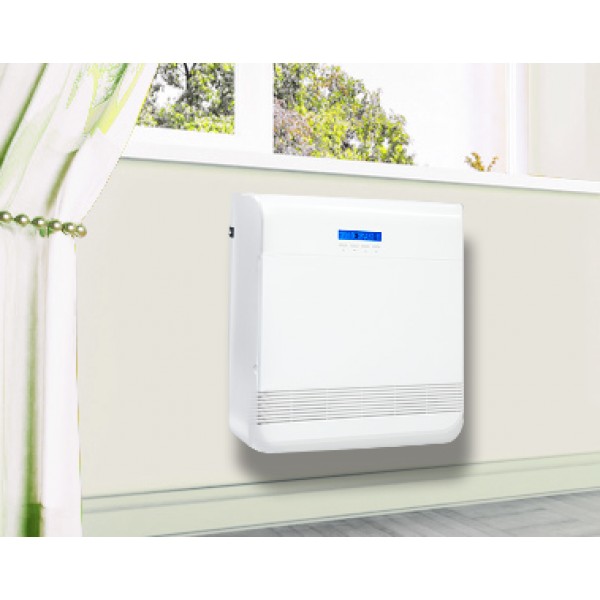

Приточные установки с кондиционером: проветриватели, моноблоки, сплиты

Достоинства и недостатки

Комнатные приспособления имеют преимущества и недостатки, которые рекомендуется изучить до приобретения устройства. К достоинствам относятся следующие нюансы:

Возможность перемещать прибор в разные комнаты и дома считается наиболее важным преимуществом. Этот вариант станет хорошим выбором для тех, кто снимает жилье, поскольку стационарную систему сложно перевозить с места на место. Благодаря небольшим габаритам приспособление можно монтировать столько раз, сколько необходимо.
Установить устройство можно своими руками. Нет необходимости обращаться за помощью к профессионалам.
На установку оборудования не требуется разрешение коммунальных служб и других инстанций.
Конструкция кондиционера проста, в нём нет множества трубок и других деталей.
В кондиционерах без воздуховода не скапливается конденсат, что облегчает их обслуживание.

Несмотря на явные преимущества, у мобильных устройств можно найти недостатки, которые становятся препятствием для установки. Главный минус заключается в том, что мобильный прибор полностью находится внутри помещения, создавая постоянный шум. Стационарный вариант будет работать тихо, поскольку компрессор помещен в блок, устанавливаемый на улице.

Если устройство используется только для охлаждения, тогда нагрев компрессора и выделяемое тепло могут стать препятствием для его работы. У переносных приборов нет специального вывода для конденсата, поэтому удалять с поддона образующуюся жидкость придется самостоятельно. Это создает дополнительные трудности, поскольку существует риск пропустить момент наполнения емкости, что приведет к утечке воды.

Моноблоки с воздуховодом выделяют дополнительное тепло. Воздушные массы многократно перерабатываются, что снижает их качество. В помещении скапливается углекислый газ в большом количестве, приводящий к снижению работоспособности.

В маленькой комнате даже миниатюрный прибор будет занимать немало места, создавая дополнительные неудобства

В этом случае специалисты рекомендуют обратить внимание на мобильные сплит-системы, которые можно монтировать на стену, сохраняя дополнительный участок свободного пространства

Разводка воздуховодов

Например:

при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм

При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

Вентиляционные решетки

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

60 м3 и терминальной скорости потока 0,1 м/с
120 м3 и терминальной скорости потока 0,2 м/с
250 м3 и терминальной скорости потока 0,3 м/с

Что надо знать при покупке

дренажный насос в высоконапорном канальном кондиционере

Недостатков в качестве функционирования данного климатического оборудования практически нет, за исключением следующих нюансов.

Высота потолка в помещении должна быть не менее 3 метров, в противном случае сильные потоки воздуха, выходящие из адаптера с решеткой, не будут успевать распределяться по пространству, что станет причиной простуд.

Канальный кондиционер со всеми дополнительными конструкциями монтируют в пространство между потолком и фальшивой антресолью. Его высота должна быть не менее 25 см.

В разных комнатах могут поддерживаться только одинаковые параметры. Это не совсем удобно в том случае, если одна из зон находится на солнечной стороне, где требуется более низкая температура, а другая – на северной, где достаточно усредненных показателей.

Как резать оргстекло

Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.

Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.

В итоге получите универсальный резак любых пластиковых деталей.

Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.

С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.

Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.

Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
Армированный скотч.
Анкера.

Без специального инструмента также не обойтись:

трубогиб (как пользоваться, показано на видео);
риммер-зачистка;
труборез (как им пользоваться, можно узнать из видео);
вальцовка (см. видео);
манометрический коллектор;
вакуумный насос.

Характеристики системы

Для себя решил, что нужно минимум 80 м3 на комнату, с двумя людьми. Если хотите почувствовать свежесть, то нужно около 120 м3.

Приточная вентиляция:

четыре комнаты, от 80 до 120 м3 на комнату
вытяжка осуществляется в родные вытяжные каналы (2 канала: кухня+туалет, ванная)
возможность балансировать воздушный поток между комнатами
требования к фильтрации EU5-EU7

Кондиционирование:

цель — охлаждение поступающего воздуха
забор воздуха с улицы — до 300 м3
рециркуляция в квартире — до 300 м3
подача воздуха в каждую комнату (три комнаты) до 200 м3

Итого:

в режиме вентиляции от 320 м3 до 480 м3 на квартиру.
в режиме кондиционирования до 600 м3 на квартиру.

Правила подключения к сети

Существуют разные способы подключения кондиционеров. Выбирать их нужно в зависимости от параметров сети, индивидуальных условий:

С привлечением распределительной коробки. Новая точка питания в комнате подключается в распределительной коробке там же, где будет установлена сплит-система. Если решено включать прибор через коробку, вилка, электророзетка будут не нужны. Сложности с таким вариантом возникнут, если суммарная мощность приборов комнаты выше, чем может выдержать сеть. Безрозеточный метод подразумевает наличие очень надежных контактов соединения проводов при помощи качественных клемм. В силу ряда неудобств такой способ подключения применяется редко, обычно для включения прибора используется шнур с вилкой, розетка. Если распределительная коробка находится далеко от будущего места кондиционера, можно подключать розетку при помощи шлейфа от расположенной рядом другой электроточки.
Скрытый способ включения. Поскольку при данной методике нужно штробить стены, имеет смысл применять ее на этапе ремонта квартиры. При помощи перфоратора нужно сделать желоба в стене, уложить провода в полученные отверстия. Один конец провода присоединяют к распределительной коробке, второй — к штепсельной электророзетке. Затем все дырки нужно аккуратно заделать, заштукатурить, выполнить чистовую отделку. Розетку делают непосредственно рядом с кондиционером, включать его будет очень удобно. Провода при скрытом способе совсем не заметны, подключение надежное, безопасное. Ни один внешний фактор не сможет вызвать проблем с проводкой.
Открытый способ включения. Если возможности делать скрытую проводку нет, остается один вариант — проводка открытая. Обычно ее выполняют, если ремонт в помещении уже закончен. От распределительной коробки кабель прокладывают по стене непосредственно до кондиционера. Его пускают по плинтусу с кабель-каналом, монтируют настенный кабель-канал (это нужно для придания более эстетичного вида помещению). При желании, кабель можно закрепить мелкими гвоздиками без кабель-канала.

У самого кондиционера есть 2 блока — внешний, внутренний. Внешний блок специалисты устанавливают за пределами дома, внутренний — в комнате. Блок, который находится вне помещения, питается от внутреннего, последний включается в сеть. Оба шнура всегда идут в комплекте с устройством, розетку нужно покупать самостоятельно. Для соединения обоих блоков делают следующее:

снимают декоративные панели;
удаляют защиту клемм;
демонтируют фиксаторы кабелей;
вводят кабели в предназначенные отверстия;
кончики кабелей очищают от оплетки, фиксируют клеммами;
возвращают на прежнее место декоративные панели.

После устройство можно включать в сеть, пользоваться им. Правильный монтаж, обеспечение нужных параметров сети — это гарантия комфортного использования сплит-системы.

Источник

Принцип работы мобильного напольного кондиционера

Охлаждение воздуха в кондиционерах осуществляется с помощью процессов расширения или испарения различных хладагенов (газов или жидкостей). Эти процессы потребляют энергию, что и приводит к охлаждению.

Напольные кондиционеры по принципу своего устройства бывают двух разновидностей: с воздуховодом и без него. Хотя воздуховод в данном случае – лишь внешнее проявление используемого физического принципа.

Так, в кондиционерах с воздуховодом используется расширение фреона, прокачиваемого через замкнутый контур испаритель-конденсатор. А кондиционеры без воздуховода испаряют обычную воду.

С помощью специального таймера можно отрегулировать режим работы напольного мобильного кондиционера. Также в некоторых моделях возможно использование ионизатора воздуха иего фильтрации.

Мобильный кондиционер с воздуховодом

У напольного кондиционера с воздуховодом испаритель и компрессор располагаются в одном блоке. Забираемый из помещения воздух разделяется на два потока. Один проходит через испаритель, где охлаждается и поступает обратно в помещение. А второй поток охлаждает конденсатор, нагреваясь от него, и отводится за пределы помещения с помощью воздуховода.

Есть также модели с двумя воздуховодами. Второй используется для забора воздуха снаружи. Это позволяет кондиционеру не только охлаждать воздух, но и проветривать помещение.

Конечно, наличие воздуховода делает кондиционер не таким уж и мобильным, а более сложное устройство не позволяет этому типу агрегатов быть самым дешевым на рынке. Да еще и конденсат приходится периодически выливать из специального поддона или прокладывать шланг для его отведения.

За то в процессе его работы в помещении не повышается влажность, являющаяся чуть ли не основной причиной духоты.

Мобильный кондиционер без воздуховода

Напольный кондиционер без воздуховода является по-настоящему мобильным. Его преимуществом является отсутствие воздуховода и шланга для конденсата. Это позволяет установить мобильную систему охлаждения воздуха практически в любом месте. Его стоимость существенно дешевле любой современной сплит-системы, а установка не является сложной и с ней может справиться непрофессионал, внимательно изучив инструкцию.

Принцип работы напольного кондиционера без воздуховода основан на поглощении тепловой энергии из воздуха в процессе принудительного испарения воды со специально увлажняемого пористого фильтра, через который прогоняется воздух помещения.

Когда напольный мобильный кондиционер без воздуховода находится в рабочем режиме охлаждения, он потребляет не более 85 Вт электроэнергии, что очень экономно на сегодняшний день.

С максимальной эффективностью агрегат используется в помещениях площадью не более двадцати пяти квадратных метров. А испаряемая влага накапливается в виде пара в помещении, так что его необходимо регулярно проветривать.

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

основной выключатель, который отключает и приточку и кондиционер.
отдельный выключатель на кондиционер
отдельный выключатель на калорифер
маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

1-работает только приточка и калорифер

приточка гонит воздух в обход канального кондиционера
скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

приточка гонит воздух в канальный кондиционер
кондиционер дополнительно забирает воздух из квартиры
скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
воздух из решетки распространяется на всю комнату.
комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
расход электричества за ночь — 5 кВт/час
Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Устанавливаем кондиционер

Как установить наружный блок кондиционера? В зависимости от особенностей помещения блок ставится за окном, на ремнях, кронштейнах или прикручивается на болтах с дюбелями. Также наружная часть кондиционера может быть установлена на веранде (частный дом), в подсобке.

В процессе установки соблюдается определенная последовательность операций.

Начинают установку с внутреннего блока (с колесами), который легко передвигается в помещении. Напомним, что надо соблюдать свободную циркуляцию воздуха и его доступ к панели.
После этого приступают к установке внешнего блока. Оптимальное положение блока – точка, где ничто не препятствует теплообмену. Лучше всего использовать балконный периметр, пространство непосредственно за окном, коридоры. Между прибором и стеной крепления должно быть расстояние минимум 5 см. Для установки блока на стене в таком положении в комплекте обычно поставляются специальные держатели-кронштейны.
Установка не является обязательной процедурой. Достаточно обеспечить фиксацию прибора роликами для передвижения.

Часто возникает вопрос: а есть ли смысл в самостоятельной установке? Возможно, привлечение специалиста даст лучший результат? Однако стоимость кондиционера и монтажа довольна высока. Самостоятельная работа позволит свести расходы к минимуму. Кроме того, приобретая навык работы по монтажу, владелец лучше понимает принципы работы устройства, что в дальнейшем влияет на бережное отношение и грамотное использование системы.

Опыт эксплуатации

Наблюдения за расходом электричества:

ноябрь 2012 — 613 кВт/ч (теплый месяц был)
декабрь 2012 — 1208 кВт/ч
январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

Температура на выходе из решеток около 11 °C.
Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Установка приточного кондиционера быстро и просто
