Установка клапана без фрезеровки
Установка приточной вентиляции без перфорации створки займет немного времени, и не будет требовать особых навыков.
Из инструментов могут потребоваться:
- Канцелярский нож.
- Линейка.
- Отвертка или шуруповерт.
Необходимые составляющие клапана будет идти в комплекте с приточником.
Для начала следует определить место размещения клапана, а также отметить его карандашом. Оптимальным вариантом будет установка прибора по центру створки. Если створка узкая, то приточник сместите немного в сторону, чтобы клапан не перекрывал оконную фурнитуру. В отмечены точках канцелярским ножом сделайте надрезы и выньте уплотнитель из паза. Для установки клапана в открытый паз поместите крепежные дюбеля – один должен быть посередине, а два других по краям. Снимите защитную пленку с клеевой ленты, а после прикрепите прибор в нужном направлении. Клапан нужно прикрепить саморезами к профилю, и их нужно вкручивать в установленные дюбели через отверстия устройства. Вместо типичного уплотнителя установители маленькие резинки, из комплекта. На раме тоже нужно будет заменить уплотнитель на тот, что уже, чтобы клапан смог пропускать воздушный поток. Внесение изменений не будет влиять на работоспособность створки.
В конце установки следует отрегулировать клапан, и для этого потребуется изменять положение движка. Правое положение даст максимальный приток воздуха, а левое закроет щели. Если установка приточного устройства для пластикового окна не дала желаемого результата, то вентиляционная система квартиры должна быть изменена полностью. Для этого советуем узнать о способах постоянного обеспечения квартиры чистым и свежим воздухом.
Пример монтажа проветривателя с перфорацией
Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.
Проведение подготовительных работ
Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:
- установка пройдет быстрее и легче, если створку изначально открыть;
- лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
- делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.
Список необходимых инструментов
Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели
К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:
- Мелкозернистый напильник.
- Электрический лобзик.
- Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
- Силиконовый герметик – пригодится для заполнения щелей после монтажа.
Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.
Поэтапный ход установки и крепления
При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:
- Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
- Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
- Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
- Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
- Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.
Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.

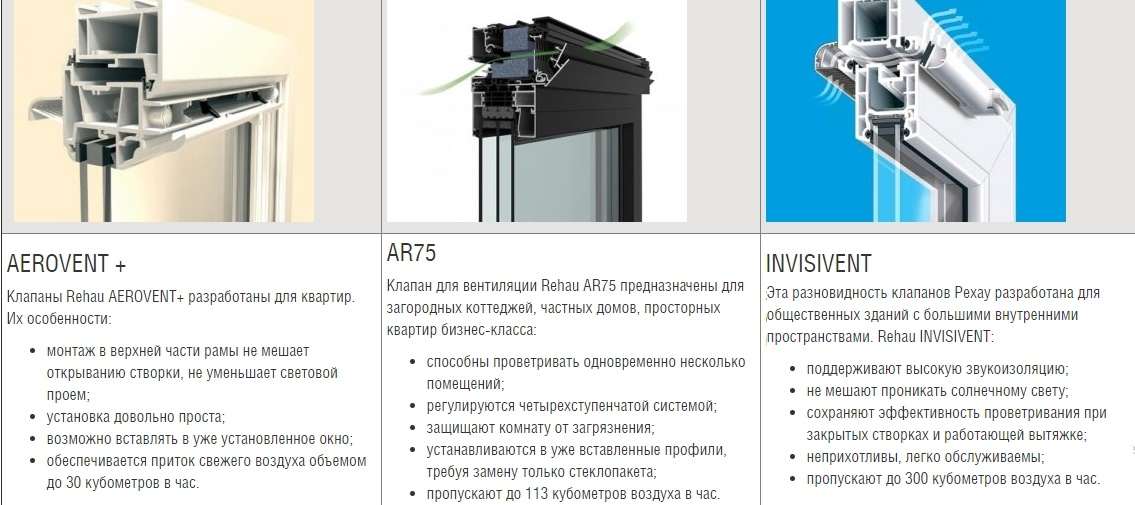

Какие имеются варианты климатических клапанов для пластиковых окон
По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:
- Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
- Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
- Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.
В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:
В самом общем случае понадобится профиль фрезеровать. Для этого необходимы, как минимум дрель и электрический лобзик. Смысл в том, что наплывы створки и рамы снабжаются щелями по шаблону климатического клапана. Для этого сверлятся стартовые отверстия, после чего лишнее снимается электрическим лобзиком. Готовая конструкция выглядит пригоже, благодаря наличию специальных декоративных элементов, а функционал зависит от типа климатического клапана.
- Многие заметили, что предыдущий вариант несколько долог, сложен для реализации, требует наличия под рукой специального инструмента, рабочей одежды, сноровки и умения работать. Поэтому такие марки, как Рекорд или Air Box, предлагают гораздо более простую (но и менее функциональную систему). В верхней части рамы отрезок утеплителя заменяется аналогичным, входящим в комплект поставки климатического клапана. То же делается и на створке. Оба участка располагаются друг напротив друга. Далее идут небольшие отличия в деталях. Так например, полностью автоматический климатический клапан Регион встраивается внутрь рамы, а Air Box навешивается прямо со стороны комнаты. Первый работает сам по себе, второй можно регулировать. У нас, честно говоря, возникают большие сомнения, что климатический клапан Регион может сам отслеживать и контролировать уровень относительной влажности, но именно таковы заявления дилеров. Проверить их мы предоставляем нашим читателям. Что касается Air Box, то это более прозаическая конструкция, но и она подразумевает наличие автоматического режима. В чем именно он заключается, широкой публике в рекламных материалах не сообщается.
Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:
Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума
Особенно важно для жителей степных районов и мегаполисов.
Варианты климатических клапанов
Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.
Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель
Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять
Описание стеновых приточных клапанов
Приточный клапан в стену представлен к продаже в нескольких моделях, однако каждая из них имеет общие особенности и составляющие, среди них:
- воздуховод;
- вентиляционная решетка;
- внутренний корпус.
Что касается воздуховода, то он необходим для прохождения воздуха с улицы внутрь. В продаже можно встретить модели, у большинства из которых эта часть изготовлена из пластика. Имеется в конструкции и вентиляционная решетка, которая располагается снаружи. Она исключает попадание внутрь осадков. Изготавливают ее обычно из металла или пластика.
Приточный клапан в стену ещё имеет внутренний корпус, который представлен оголовком. Он изготавливается из пластика и поставляется в разборном виде. В его составе имеется фильтр, который необходим для направления воздуха в комнату. Иногда внутри воздуховода находится шумоизоляция. Она исключает промерзание стены вокруг трубы и уменьшает уличный шум. В роли утеплителя этой части обычно используется полифом.
Востребованные модели приточных клапанов
Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.
Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.
Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.
Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.
Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.
Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

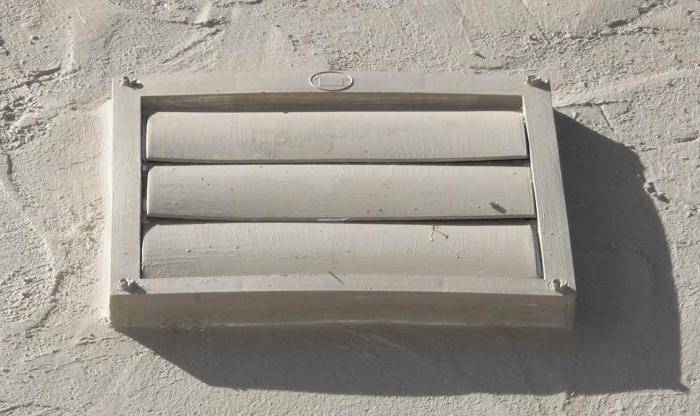

Приточный клапан в стену
Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.
Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.
Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение
Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.
Стеновой приточный клапан комплектуется следующими элементами:
Конструкция вентиляционного приточного клапана
Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.
При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен
Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.
Виды клапанов для окон ПВХ
Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.
Ручные и автоматические
Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.
Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.
Плюсы:
- низкая стоимость;
- простая конструкция;
- возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.
Минусы:
- для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
- человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.
Приточный клапан с ручным управлением.
Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.
Плюсы:
- клапан работает, даже если никого нет дома;
- достаточно выставить нужные настройки и можно забыть об устройстве;
- устройство способно постоянно поддерживать хороший микроклимат в помещении.
Минусы:
- высокая стоимость;
- некоторые модели не имеют возможности для полного отключения вентиляции.
Виды устройств по конструкции
Конструкция приточного клапана определяет способ его установки. Есть несколько видов:
- фальцевые (без фрезеровки);
- щелевые (с фрезеровкой);
- накладные;
- встроенные в ручку.

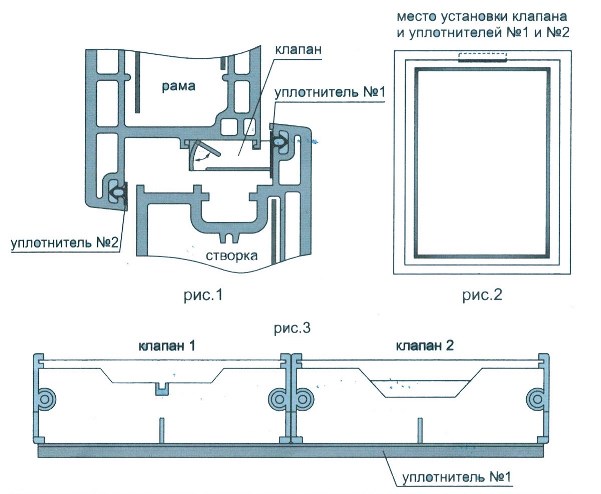

Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.
Плюсы:
- невысокая стоимость;
- простой монтаж своими руками;
- при необходимости легко демонтировать и вернуть створке герметичность.
Минусы:
- сравнительно низкая пропускная способность;
- подходит только для окон с открывающимися створками.
Фальцевый клапан.
Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.
Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.

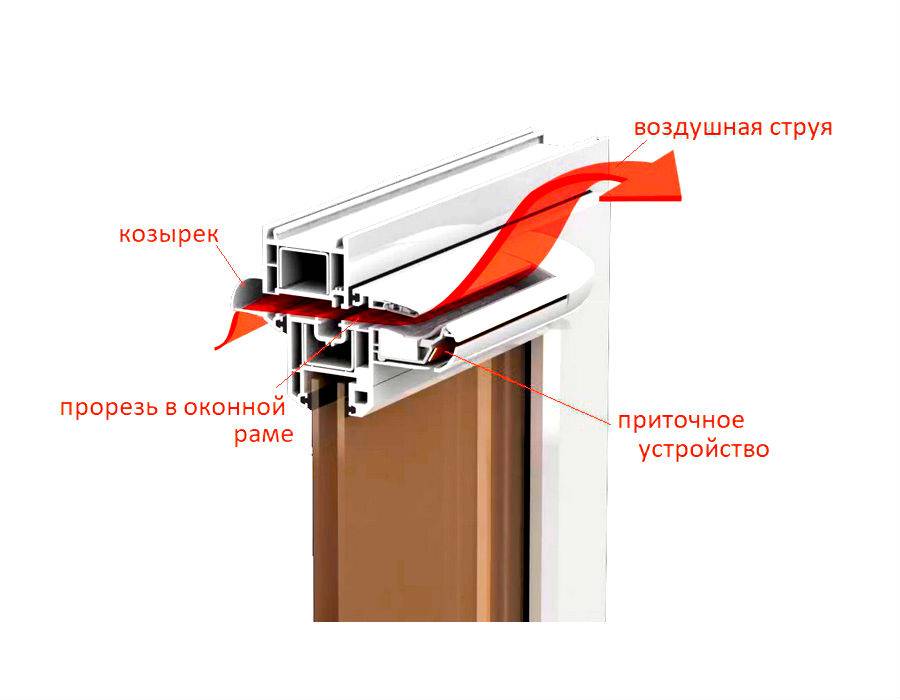

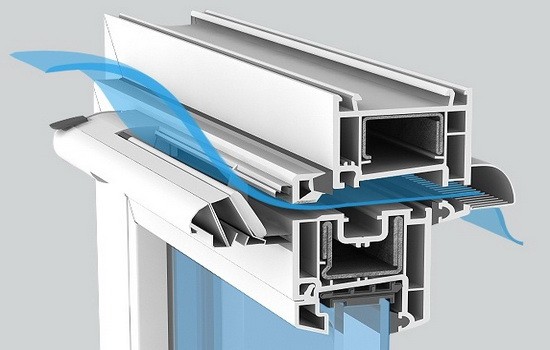

Щелевой клапан
Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.
Плюсы:
- высокая пропускная способность;
- подходит для любых окон, в том числе глухих;
- большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.
Минусы:
- стоит дороже, чем фальцевый;
- для установки необходимо нарушить целостность рамы и створки;
- сложный в монтаже — установку стоит доверить специалистам.

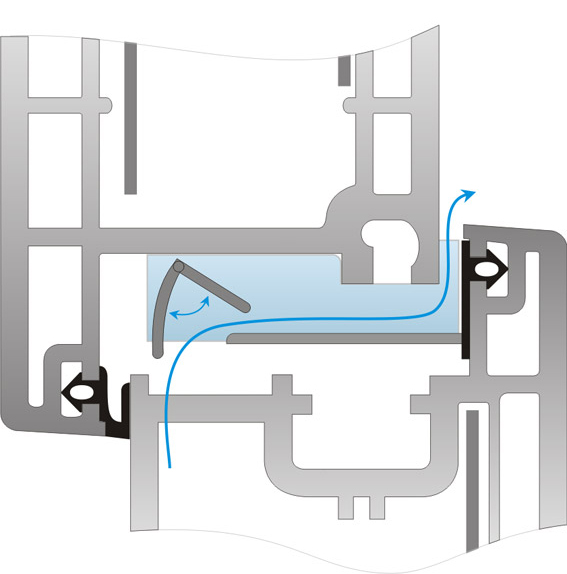

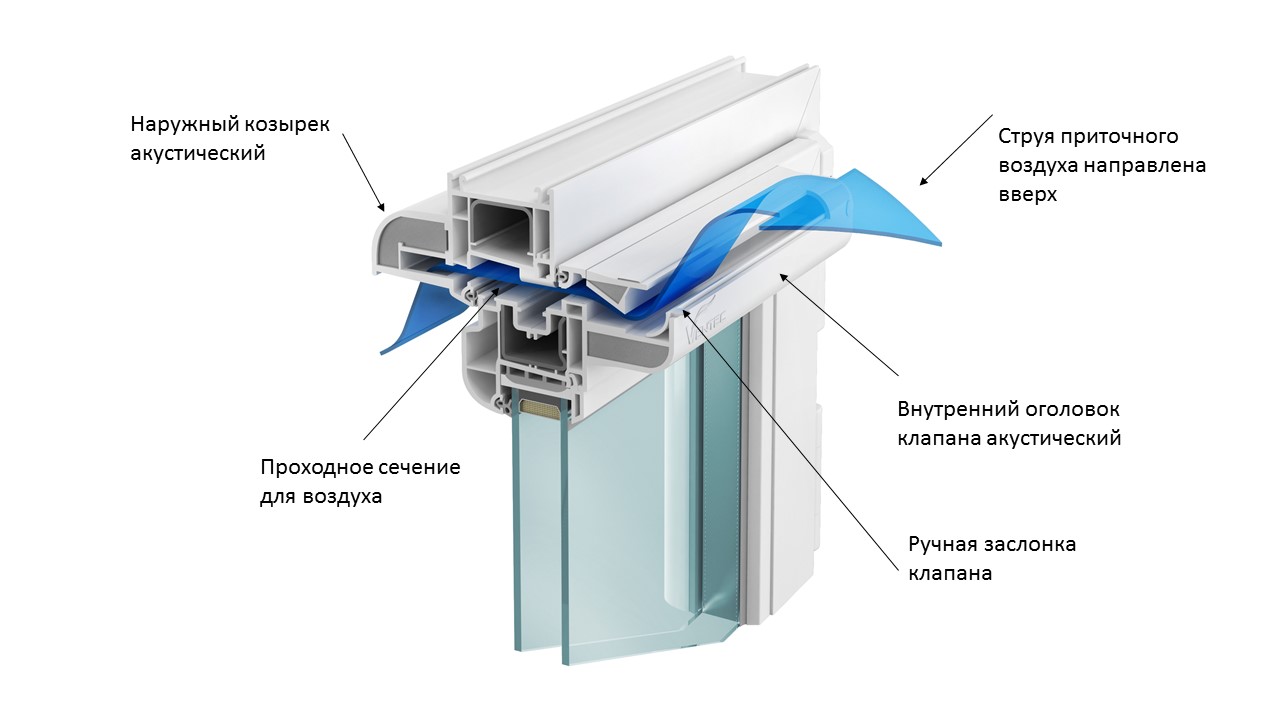

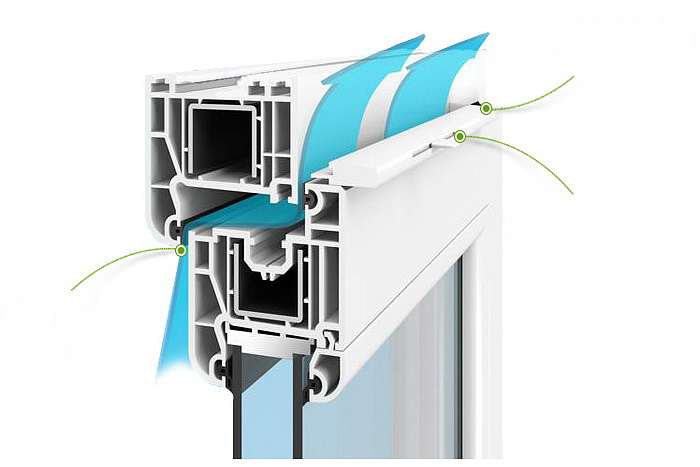

Принцип работы клапана установленного с фрезеровкой.
Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.
Встроенный клапан.
Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.
Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.
Оконная ручка с вентиляцией.
Как установить приточный клапан на пластиковые окна своими руками
На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:
- Air-Box.
- Aereco.
Подробнее расскажем о монтаже их систем.

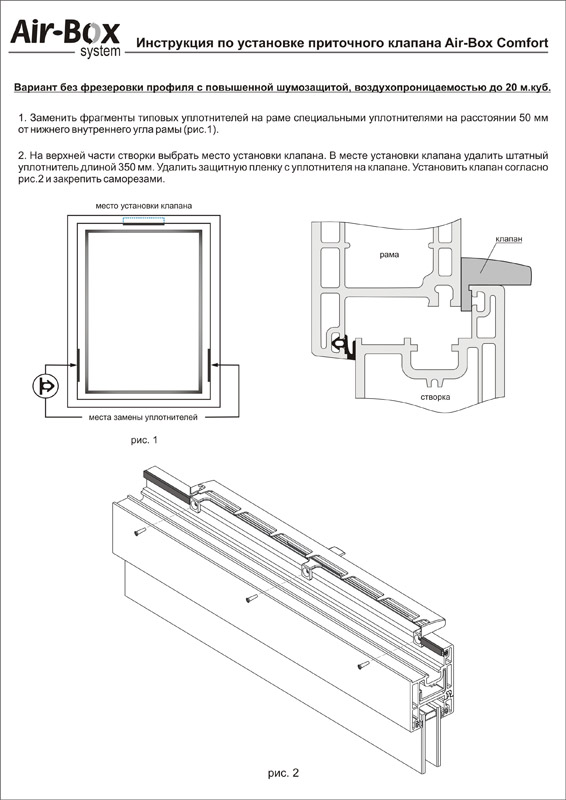

Инструкция по монтажу оборудования Air-Box
Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:
- Карандашом отмечаем центр рамы.
- Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
- По меткам вырезаем участок уплотнительной резинки.
- Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
- В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
- Прикручиваем кронштейны саморезами.
- Закрываем окно и отмечаем на раме габариты прибора.
- По разметке вырезаем фрагмент рамного уплотнения.
- Вставляем новую тонкую резинку.
Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

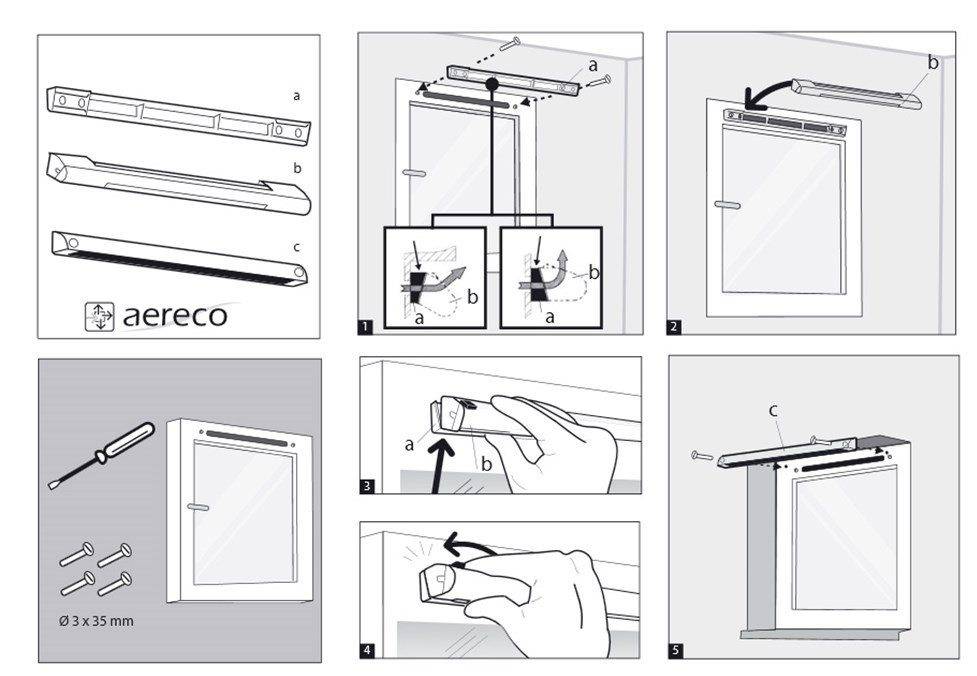

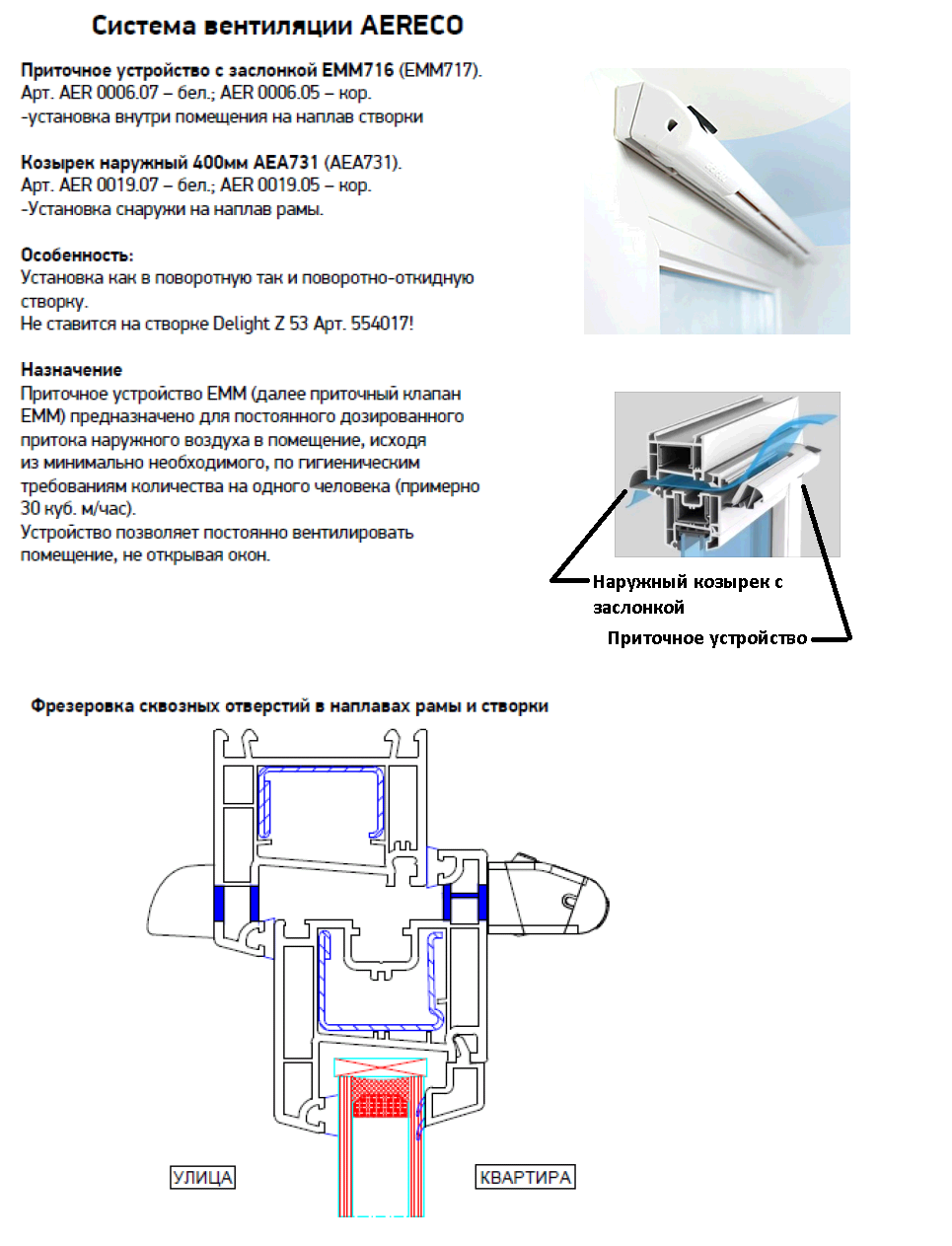

Инструкция по монтажу оборудования Aereco
Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:
- Размечаем середину оконной створки.
- Прикручиваем металлический шаблон или пластиковую монтажную планку.
- Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
- По шаблону отмечаем контур будущих прорезей и снимаем его.
- Рассверливаем отверстия сверлом диаметром 10 мм.
- Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
- При закрытом окне переносим габариты отверстий на раму.
- Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
- Прикручиваем монтажную пластину с внутренней стороны.
- Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
- С внешней стороны прикручиваем защитный козырек.
Наглядно увидеть процесс установки можно в видео.
Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции своими руками.
Материал подготовил:
Игорь Степаньков
На чтение
6 мин.
Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.
Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.
Принцип работы приточного клапана
Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.
В ходе эксплуатации, его не нужно открывать потому, что приточный клапан представленный на сайте обеспечивает пассивную вентиляцию.
Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. . Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы
Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.
Преимущества приточного клапана вентиляции для окон ПВХ:
Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.
ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.
Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.После установки конструкции, не образуется конденсат на окнах.Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.
Рейтинг популярных марок
Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.
1 место – российская компания AIR BOX
Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

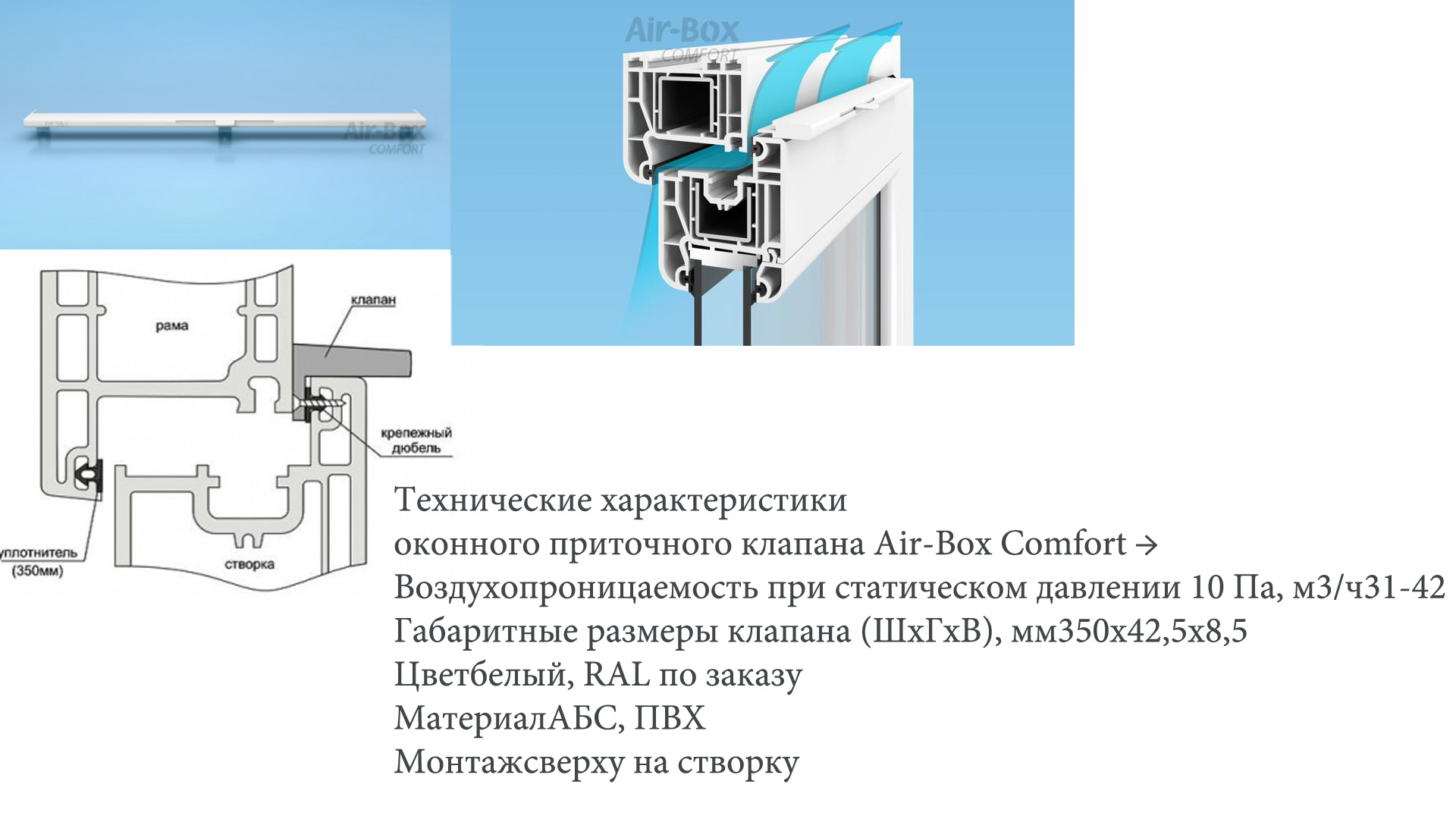

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

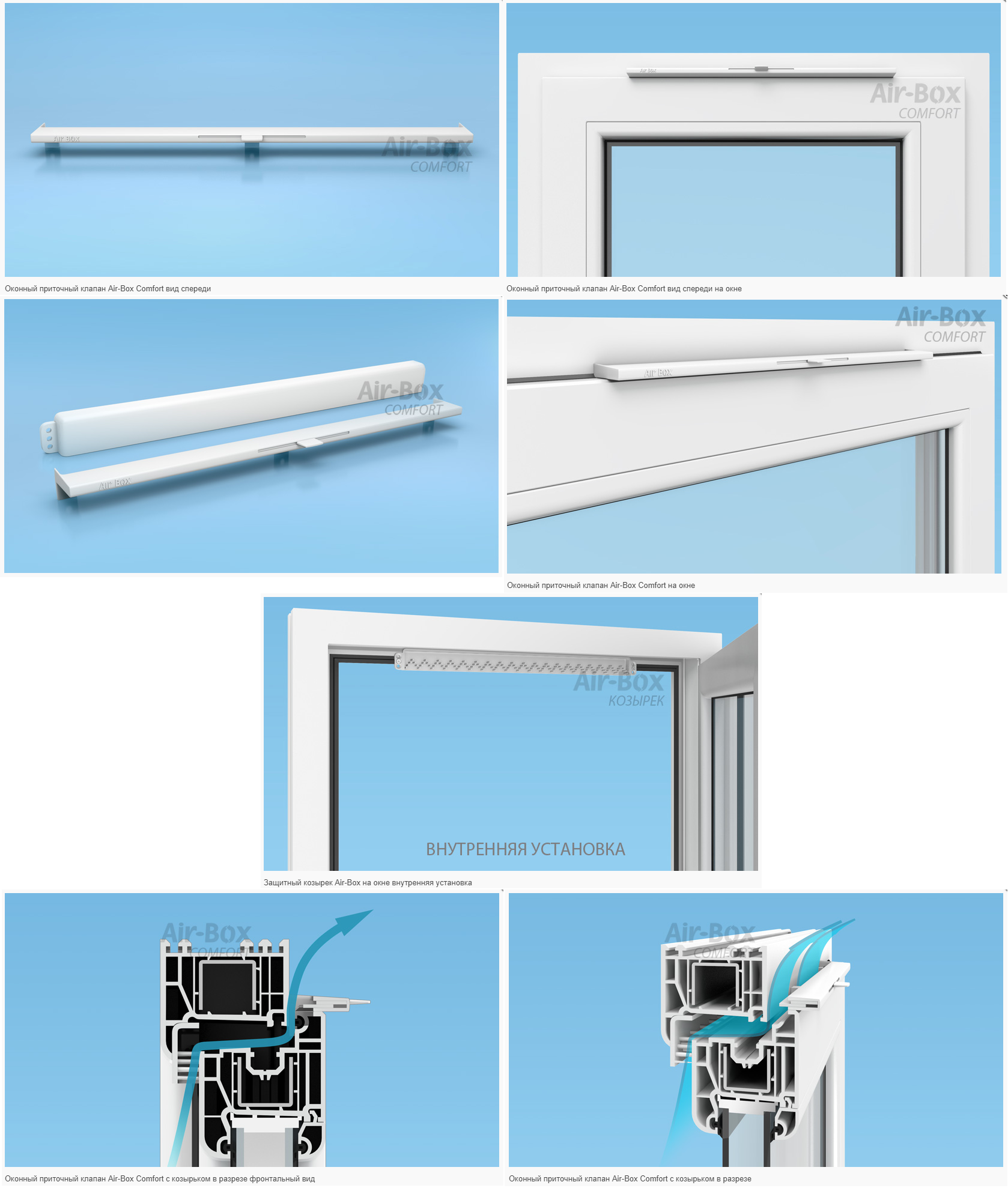

После монтажа AIR BOX сливается с пластиковой основой
Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

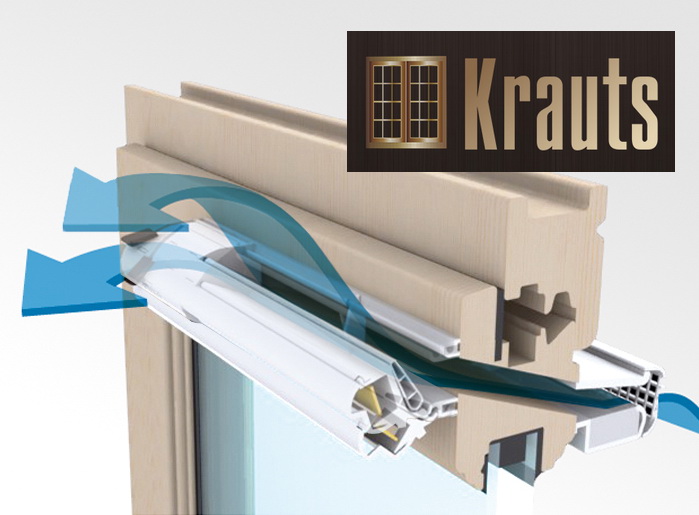

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.
2 место – французский производитель AERECO
Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

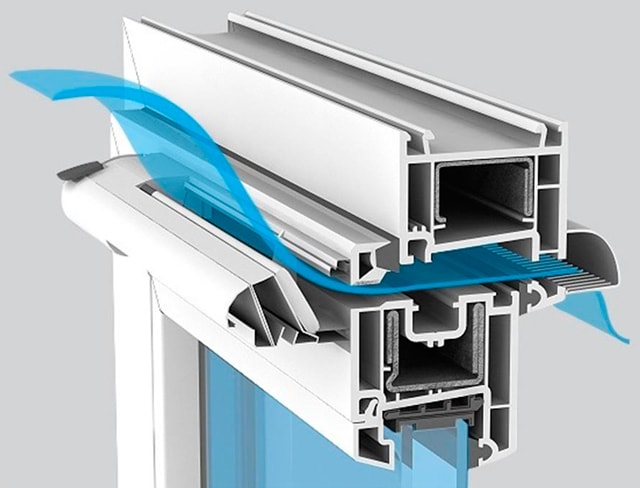

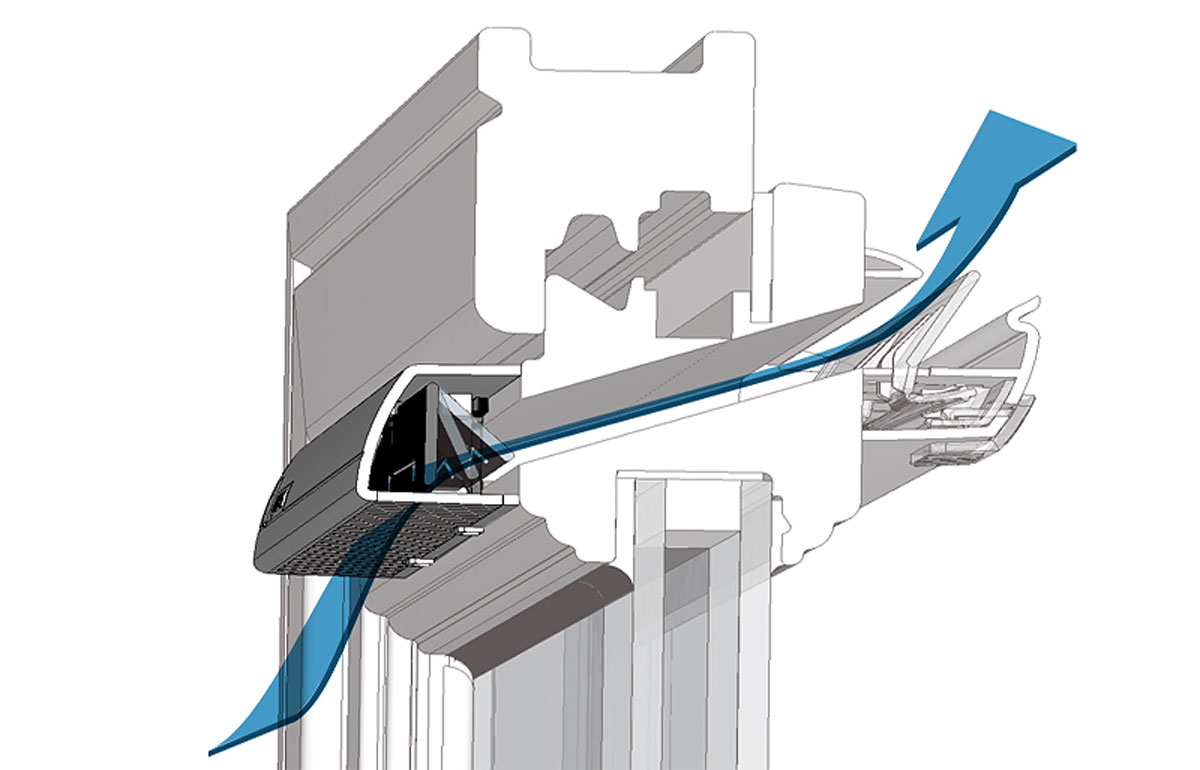

Конструкция Аэрэко EMM в разрезе
Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.
3 место – польская марка VENTAIR
Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.
Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.
Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.
Видео
http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html
Как выбрать и установить приточный клапан на пластиковые окна своими руками
http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html
Приточный клапан в стену: эффективный воздухообмен в помещении
Что такое приточный клапан
При строительстве современных домов, проектировщики учитывают, что остекление из ПВХ будет герметичным, и обязательно предусматривают монтаж приточно-вытяжной вентиляции. В старых домах делали только вытяжные системы, которые работали за счет естественного воздухообмена через щели в деревянных рамах. С установкой окон ПВХ в таких зданиях работа вытяжки значительно ухудшается, так как притока свежего воздуха нет.
Решить проблему застаивания воздуха можно регулярным проветриванием, но это не очень удобно: нужно постоянно контролировать процесс и вовремя закрыть створку, пока в помещении не стало совсем холодно, кроме этого, появляется сквозняк, в комнату беспрепятственно проникает пыль и уличный шум.
Приточный клапан позволяет воздуху свободно циркулировать при этом лишь незначительно снижает звукоизоляцию и совсем не вызывает сквозняка. Вентиляционный клапан — это простое устройство, представляющее собой щель с задвижками, устанавливается в верхней части окна. Работает за счет разницы давления снаружи и внутри помещения.

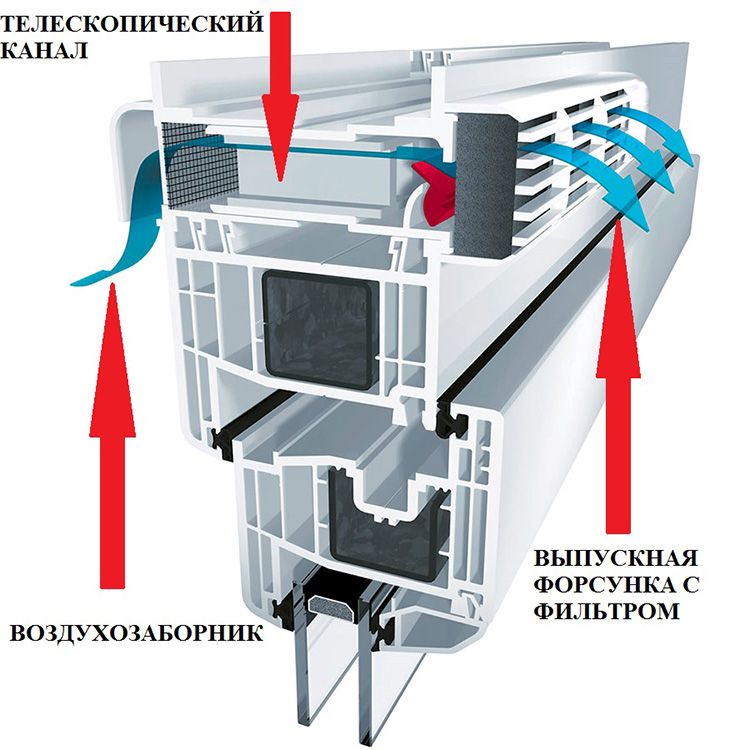

Клапан состоит из следующих частей:
- Воздухозаборника, он располагается с наружной стороны окна.
- Внутреннего канала.
- Выпускного блока, который выводит воздух с улицы внутрь помещения. Он оборудуется регулирующим клапаном и фильтром.

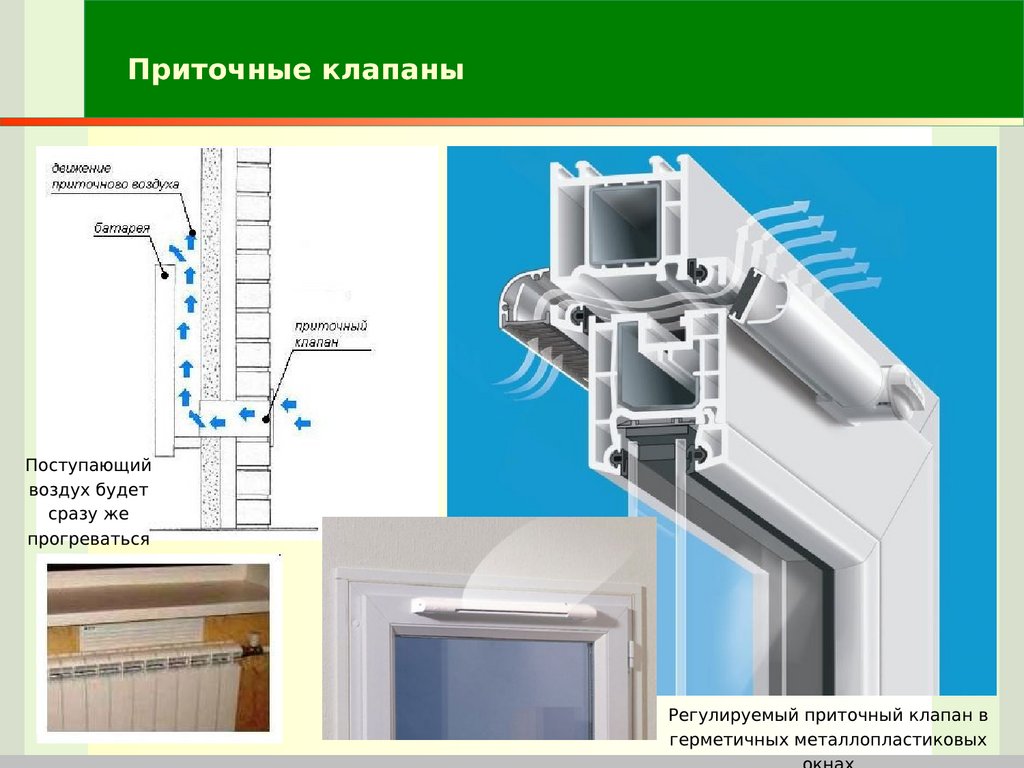

Чтобы устройство работало правильно, необходимо наличие радиатора отопления под окном. Теплый воздух, идущий от батареи, будет подхватывать холодный с улицы, поднимать его выше к потолку и смешиваться.
Приточный клапан позволяет воздуху обновляться и выводить лишнюю влагу, без сквозняка, серьезных теплопотерь и нарушения звукоизоляции.
Оконные ручки с приточными клапанами
Ручка-клапан устанавливается вместо стандартной оконной ручки, при этом все функции открывания сохраняются, а дизайн окна почти не меняется.
Монтаж
Для монтажа клапана-ручки нужно снять штатную ручку, просверлить в оконном профиле 5 отверстий диаметром 10 мм для поступления воздуха и закрепить устройство с помощью винтов.
Производительность
Отверстия для поступления воздуха в клапане-ручке небольшие, поэтому и пропускная способность невысокая — до 9 м³/час, этого притока воздуха недостаточно даже для одного человека.
Управление
Интенсивность проветривания регулируется при помощи заслонки-рычага.
Влияние на звуко- и теплоизоляцию окна
Как и фальцевый клапан, ручка-клапан снижает звуко- и теплоизоляцию окна — в комнату будет поступать шум с улицы, а при холодной погоде температура в помещении снизится.
Фильтрация воздуха
Внутри клапана-ручки размещается фильтр грубой очистки, который задерживает крупную пыль, пух и насекомых. Фильтр не задерживает мелкую пыль, аллергены, выхлопные газы и неприятные запахи. Такая фильтрация воздуха недостаточна для людей, которым важна тонкая очистка воздуха, и аллергиков. О том, какая фильтрация воздуха необходима для людей с аллергией на пыльцу читайте в статье «Аллергия на пыльцу: как защититься от пыльцы растений в сезон аллергии».
Щелевые приточные клапаны на окно
Щелевые клапаны — это более сложные в монтаже устройства, так как их установка требует фрезеровки отверстий в оконном блоке.
Клапаны этого вида могут состоять только из внутреннего блока или из двух блоков: один размещается в помещении, второй устанавливается со стороны улицы — он защищает устройство от дождя и снега.
Монтаж
Щелевые клапаны устанавливают на раму в верхней части окна. Для этого в оконном блоке фрезеруются сквозные отверстия для поступления воздуха. Размеры отверстий — 17–40 см в длину и 1,2–1,6 мм в высоту.
Производительность
По информации производителей, через щелевой оконный клапан в помещение может поступать до 41 м³ воздуха в час — этого хватит для одного человека. Однако стоит помнить, что это возможно только при хорошей тяге в вытяжных каналах и низкой температуре. К тому же такой поток холодного воздуха быстро снизит температуру в помещении и создаст сквозняк.
Управление
Щелевыми клапанами на окно можно управлять вручную с помощью механического регулятора или шнура. Второй вариант предпочтительнее, так как дотянуться до регулятора, расположенного в верхней части окна, может быть непросто.
Устройства зачастую оснащены датчиками влажности, которые позволяют автоматизировать изменение скорости притока в зависимости от влажности в помещении. Стоит отметить, что подача свежего воздуха нужна человеку всегда, вне зависимости от уровня влажности в помещении, поэтому такая автоматизация больше нацелена на снижение влажности, чем на обеспечение человека достаточным объёмом воздуха.
Влияние на звуко- и теплоизоляцию окна
Щелевые клапаны снижают звукоизоляцию пластиковых окон, а при сильной тяге издают громкий свист. В холодное время года щелевой клапан может серьёзно снижать температуру в помещении и создавать сквозняк.
Фильтрация воздуха
Клапан может быть оснащён фильтром грубой очистки воздуха, задерживающим крупную пыль и насекомых с улицы. Такая примитивная фильтрация воздуха неспособна эффективно очистить загрязнённый городской воздух, а также задержать аллергены.
Как устроен приточный клапан
Желательно разбираться в устройстве оконного клапана притока воздуха на ПВХ окне и механизме его работы, чтобы организовать качественную вентиляцию в своём доме. Монтаж основного элемента пассивной вентиляции – приточного клапана − осуществляется после удаления фрагмента штатного резинового уплотнителя на створке и раме окна и установки на его место нового, менее толстого специального уплотнителя. Чтобы циркуляция воздуха происходила естественным образом, необходимо, чтобы уличная температура воздуха не была выше +5°C, тогда будет соблюдено условие разницы давления снаружи и внутри помещения. В этом случае свежий воздух с улицы будет естественным образом засасываться через воздухозаборник устройства вовнутрь комнаты. Также естественно при помощи вытяжных каналов тёплый воздух будет выводиться наружу. При повышении уличной температуры вентиляционное устройство функционирует исключительно принудительным образом.

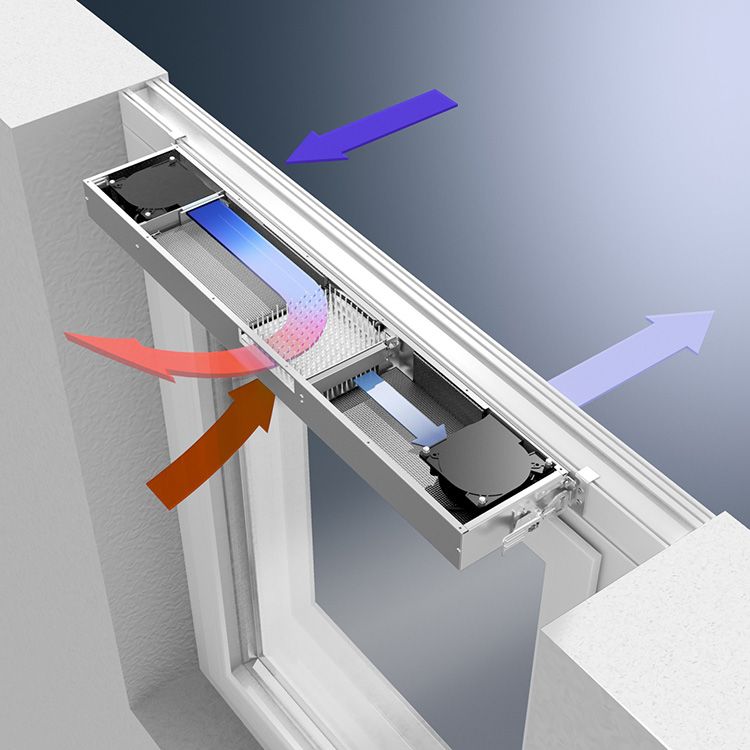

Естественный обмен тёплого «домашнего» и свежего воздуха с улицы
Клапан вентиляции на ПВХ окне состоит из нескольких элементов:
- Впускного внешнего блока (воздухозаборника) с козырьком от насекомых, пыли, дождя, снега и пр.
- Рабочего (телескопического) канала воздушного потока, установленного в пластиковом корпусе оконной системы и зафиксированного при помощи гильзы.
- Внутренней части, которая состоит из выпускной форсунки, простого фильтра и механизма для регулирования интенсивности потока воздуха.

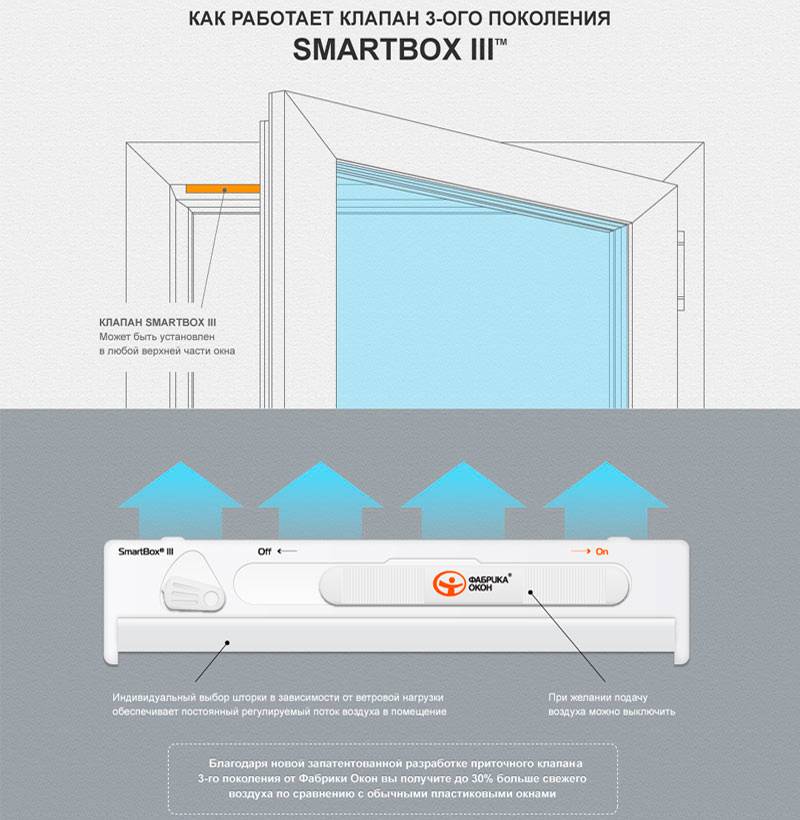

Строение изделия
Чтобы устройство работало в соответствии со своим назначением, должны быть соблюдены некоторые условия:
- Исправная работа вытяжной вентиляции в квартире.
- Обеспечение свободного воздухообмена между комнатами в квартире через открытые двери или щели под ними высотой не меньше 200 мм.
- Входная дверь должна быть герметичной.
Как проверить качество работы вытяжки в квартире:
- Плотно закрыть входную дверь.
- В комнате, которая расположена дальше всего от вентиляционного канала, открыть окно.
- Оценить, будет ли листок бумаги, приложенный к вентиляционной решётке, удерживаться потоком воздуха.
Статья по теме:
