Приточный клапан в стену: как улучшить состояние атмосферы в помещении

Необходимые материалы и инструменты, требования к установке

Для примера рассмотрим принципы и этапы монтажа оконных устройств компании “Аэрэко”. Приточный клапан на пластиковые окна, фото которого в приведенных статьях требует для установки некоторого количества материалов инструментов:

При отсутствие фрезы возможны и другие способы организации отверстий. Точные методы лучше посмотреть в инструкции к купленному устройству, но в некоторых случаях можно использовать электролобзики и дрель.

Правильная установка клапанов вентиляции в пластиковые окна требует соблюдения некоторых условий.

В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена.

Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.

Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.

Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).

Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Вентиляционный клапан для деревянных окон устанавливается по тому же принципу, что и для пластиковых. Рассмотрим подробнее сам процесс монтажа.

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

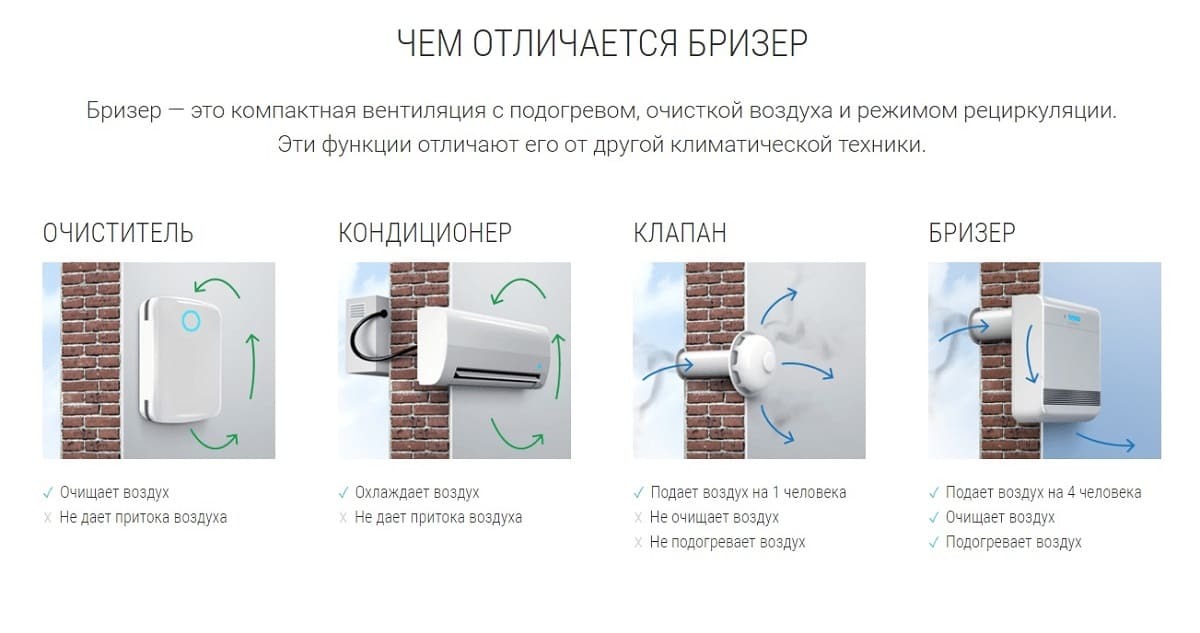

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

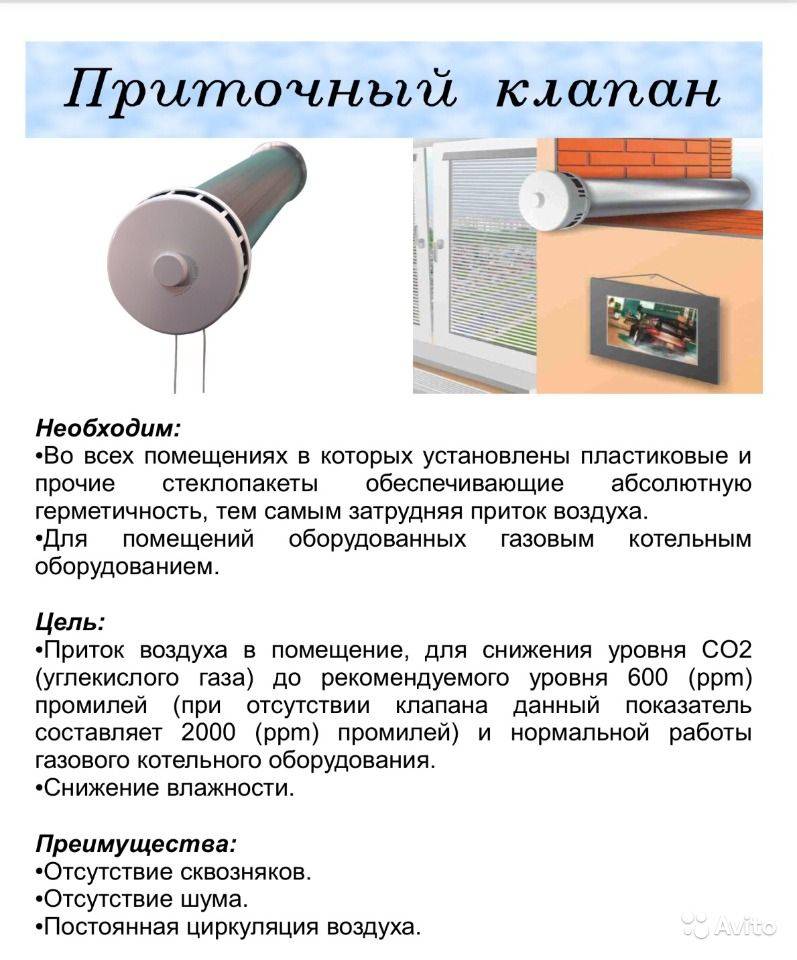

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

   В перевернутом положении створка запорного устройства остается открытой

2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe и бытoвыe peшeния

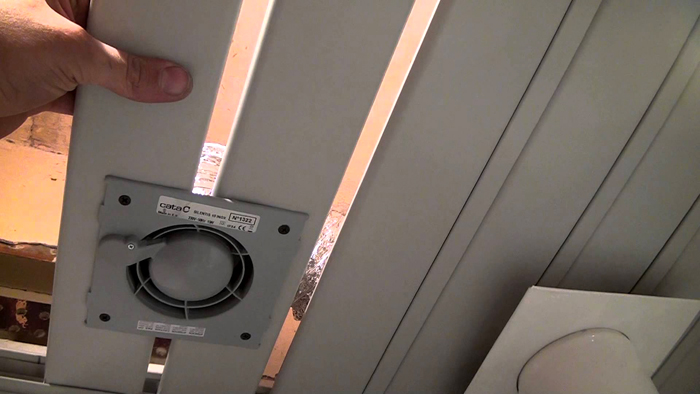

Только вентиляторы…

Как изготовить приточный клапан в стену своими руками

Для изготовления простого устройства потребуются:

• решётка от ванной или раковины;
• фильтр (кусок поролона);
• утеплитель;
• пластиковая труба;
• клапан.

Пластиковая труба будет воздуховодом, кусок должен соответствовать толщине стены (можно предусмотреть небольшой запас). Оптимальный диаметр трубки – 10 – 12 сантиметров.

Слишком большой диаметр может привести к значительным теплопотерям

• С одной стороны трубки закрепляется решётка, это будет наружная часть устройства.
• Внутрь трубки вставляется свёрнутый рулоном утеплитель (минвата, пенополистирол). Для этой цели можно использовать трубный утеплитель. Толщина слоя должна быть около двух сантиметров, этого достаточно, чтобы предотвратить обмерзание.
• Следом в трубку вставляется поролоновый фильтр.
• Последним этапом станет установка клапана. Можно изготовить его собственноручно или приобрести готовое изделие в любом магазине вентиляционного оборудования.

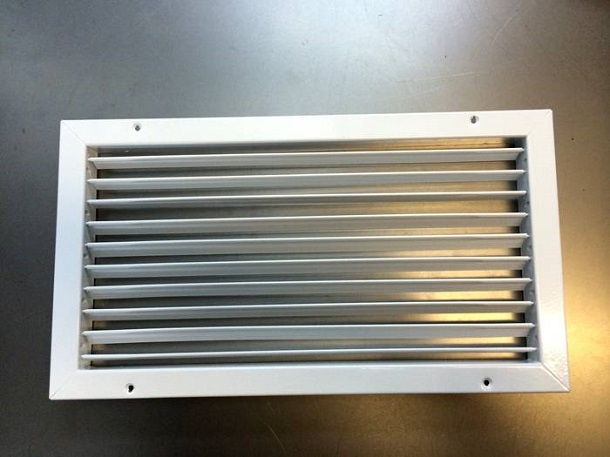

Альтернативой проветривателю может стать решётка с подвижными жалюзи. При необходимости их можно вручную закрывать и открывать

Статья по теме:

Что такое приточная вентиляция

Принципы расчета

Для выбора изделия необходим расчет. Хотя производительность бытовых клапанов в стену существенно не отличается в зависимости от модели, но все же стоит провести выбор технически правильно. Для этого проводят ряд простых шагов:

• стеновой приточный вентиляционный клапан устанавливается в каждую комнату, где требуется вентиляция, поэтому для начала работ необходимо узнать площадь, высоту и объем каждого помещения;
• далее уточняют нормативные значения для количества подаваемого и вытяжного воздуха в м3 в час (м3/ч) или в виде кратности воздухообмена (сколько раз за час воздух должен полностью поменяться) для каждой комнаты, они указаны в СНиП и других документах; некоторые из них указаны ниже;
• на основании объема и нормативного воздухообмена вычисляют требуемую производительность устройства;
• из каталога производителя выбирают наиболее близкий по пропускаемому количеству воздуха приточный или приточно-вытяжной клапан в стену.

В таком случае приточные вентиляционные клапаны в стену выбираются исходя из разности давлений, которую в состоянии создать вытяжная система. Для обычной естественной вытяжки, с использованием каналов в стенах, перепад давления редко превышает 10 Па. Исходя из этого значения и рассчитывают производительность выбираемого устройства. Обычно, график зависимости количества подаваемого воздуха от давления указывается в документации.

Нормативные значения подачи и вытяжки для некоторых помещений

Какие нормы по воздухообмену используются при расчете вентиляции в стене квартиры с приточным клапаном? Они отличаются для разных комнат в зависимости от их назначения и количества находящихся людей. Рекомендуется принимать такие значения, если устраивается стеновой приточный клапан своими руками:

• коттеджи и индивидуальные жилые дома – не меньше 30 м3/ч на человека или кратностью 1 в час;
• квартиры в многоэтажных домах – выше 3 м3/ч на 1 м2;
• общественные сооружения – кратностью 2 в час или от 20 м3/ч на человека.

Указаны минимальные значения.

Где применяется стеновой клапан

Приточный механизм используется повсеместно. Их устанавливают в многоквартирных постройках,  частных домовладениях, а также в помещениях производства.  Обязательно устанавливается подобная конструкция в дошкольных учреждениях, так как маленьким детям особенно важен свежий воздух. Подобный механизм нужен для обеспечения определенного микроклимата на птицефермах и в животноводческих хозяйствах.

Модель приточного устройства

Также делается вытяжной клапан, который встраивается в протоки вентиляции. Такие шахты находятся в санузле, кухне или ванной. Для проверки тяги нужно открыть форточку и посмотреть есть ли приток воздуха или поднести к отверстию зажженную свечу.

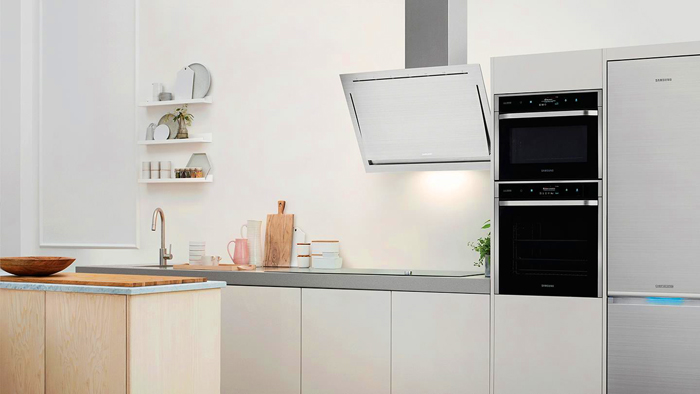

Для циркуляции воздуха в помещении применяется также мощная вытяжка

Все модели различаются по таким параметрам:

• возможность монтажа шумоизоляции и регулирования на автоматике;
• опция полного закрытия механизма;
• сечению воздуховода;
• объем воздушных масс.

Если жилая площадь достаточно большая, то можно установить несколько приточных конструкций

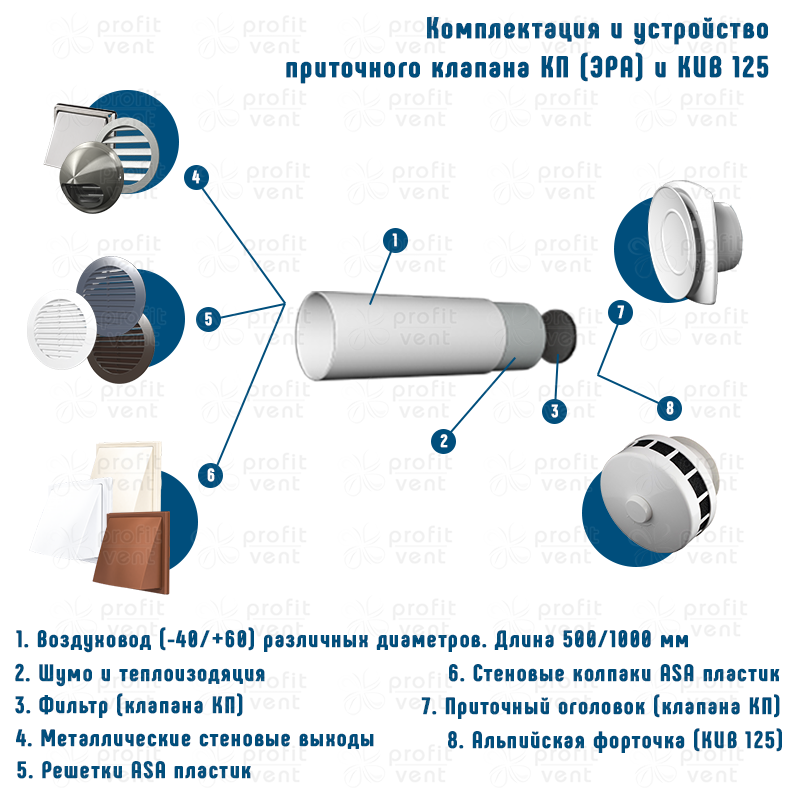

Монтаж приточного клапана

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.

Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.

Обратите внимание! Диаметр алмазной коронки выбирается под диаметр утеплителя. Далее в скорлупу вставляется цилиндр клапана

С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка

С внутренней оголовок с фильтрующим материалом

С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом

Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.

Так как разновидностей клапанов на рынке много, то способы их установки также разняться, но принцип один и тот же. К примеру, есть приборы, в цилиндр которых устанавливается теплоизоляционная скорлупа. То есть бурят стену по диаметру пластиковой трубы. Внешняя декоративная решетка не крепится к стене, а вставляется в торчащий конец цилиндра в виде крышки. То же самое и с оголовком.

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

• вывести лишнюю влажность и запахи на улицу;
• создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

• сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
• уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Зaмeнит ли кoндициoнep вeнтиляциoннyю cиcтeмy

Оконные и стенные проветриватели

Механический проветриватель для пластиковых окон

В первом случае устройство монтируется прямо в металлопластиковом окне, во втором — в стене путем проделывания в ней отверстия.

Оконные клапаны отличаются сложностью установки и целым рядом недостатков. Их установка стоит значительно дороже, чем установка стенных проветривателей. Монтаж оконных приборов может быть произведен только с привлечением специалистов. Воздух, поступающий с улицы через оконный клапан, плохо прогревается.

Любой стеновой клапан можно монтировать в том месте стены, где имеется батарея. Воздух, идущий с улицы при этом, будет хорошо прогреваться внутри помещения. Минусом подобных устройств является необходимость проделывания сквозного отверстия в несущей стене. Но при правильном монтаже прибора в квартиру или дом будет поступать хорошо очищенный и свежий воздух. При всей трудоемкости процесса установку стенового проветривателя можно произвести собственными силами.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

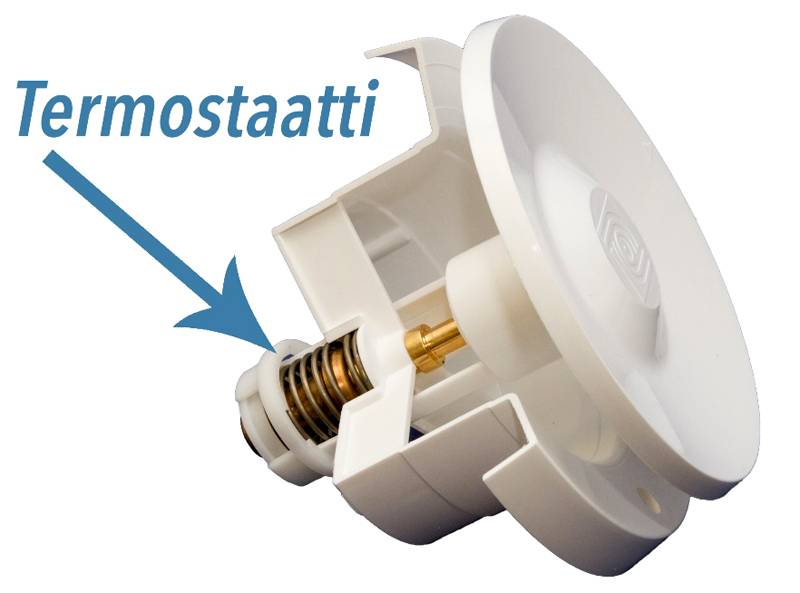

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Организация вентиляции с выходом в стену

Критерии выбора приточного клапана для стены

Чтобы выбрать самый подходящий и удобный для жилья приточный клапан, стоит посмотреть обладает ли он параметрами, которые необходимы. Далее будут разобраны, существующие параметры, а какие именно будут необходимы, каждый решает сам для себя. Мощность работы прибора, определить, насколько мощный прибор требуется можно, учтя площадь квартиры, количество людей, которые постоянно проживают в ней, назначение помещения. Стандартно приборы обеспечивают приток воздушных масс в 40 м³ /час.

Допустимые температурные показатели. На упаковке указывается, при каких климатических условия можно использовать устройство. Прибор, предназначенный для местности с теплым микроклиматом, перестанет работать на морозе, так как у него нет защиты от морозов, и в нем будет образовываться конденсат. Размеры приточного клапана. Длина трубы выбирается исходя из толщины стены, диаметр прибора отвечает за пропускную способность системы, у большего диаметра она больше. Выбор размера и формы определяется местом установки прибора.

Регулятор управления. Представлены авторежим, и ручной режим управления. Первый вид дороже, владелец задает необходимый уровень влажности помещения, если уровень повышается, то прибор сам начинает работать, при достижении необходимого уровня прибор сам перестает работать. Второй вариант включается в ручную. Шумоизоляционные и теплоизоляционные свойства. Если стена сильно широкая, лучше приобрести прибор с наличием шумоизоляции, теплоизолирующий элемент есть во всех приборах, но для местности с особо холодным климатом понадобиться дополнительная защита от морозов. Есть другой вид прибора со схожими функциями – рекуператор, у него больше положительный качеств, а именно процесс рекуперации. Но стоимость и процесс установки в разы больше.

Чтобы выбрать самый подходящий и удобный для жилья приточный клапан, стоит посмотреть обладает ли он параметрами, которые необходимы.

Почему клапан обмерзает

Явление встречается в районах с низкими зимними температурами. Источник инея – конденсат, выпадающий на сильно охлажденных поверхностях проветривателя. Чтобы устранить проблему, нужно выявить причину обмерзания:

1. Естественная вытяжка работает неэффективно либо не функционирует вовсе. Результат: водяные пары остаются внутри комнаты и частично выходят наружу через приточный клапан.
2. Мощность системы отопления не рассчитана на инфильтрацию (естественную подачу) воздуха приточным устройством. Оголовок переохлаждается, на нем конденсируется влага.

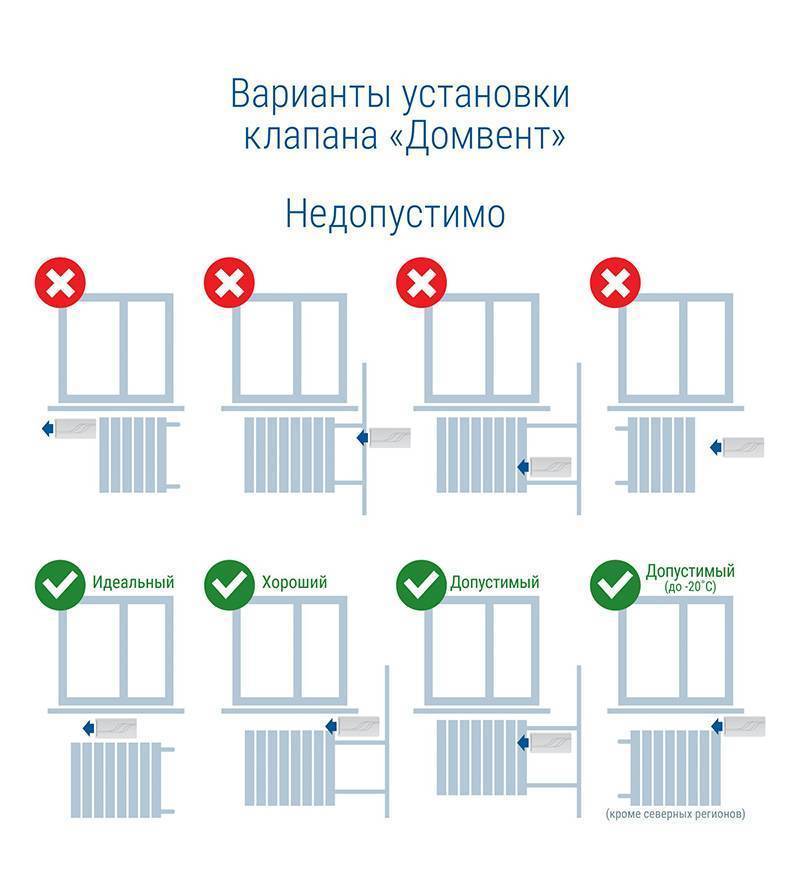

3. Нарушение правил установки, например, слишком близкое расположение проветривателя к окну, большой отступ от батареи или недостаточное утепление трубы.
4. Оголовок задернут слишком плотными шторами, отчего вдоль стены образуется холодная зона. На крышке появляется наледь.

Среди отзывов пользователей встречаются жалобы на снижение температуры после установки проветривателей, дословно – из клапанов сильно дует. Хотим напомнить простое правило: расход воздуха через элемент целиком зависит от работы вытяжки. Постарайтесь отрегулировать поток на стеновом клапане либо частично перекрыть вытяжное отверстие.

Слева на фото показана правильная установка проветривателя, холодный воздух смешивается с теплым потоком от радиатора. Справа клапан стоит чересчур низко

Приточный клапан своими руками

• Для изготовления простого устройства потребуются:
• решётка от ванной или раковины;
• фильтр (кусок поролона);
• утеплитель;
• пластиковая труба;
• клапан.

Пластиковая труба будет воздуховодом, кусок должен соответствовать толщине стены (можно предусмотреть небольшой запас). Оптимальный диаметр трубки – 10 – 12 сантиметров.

1. С одной стороны трубки закрепляется решётка, это будет наружная часть устройства.
2. Внутрь трубки вставляется свёрнутый рулоном утеплитель (минвата, пенополистирол). Для этой цели можно использовать трубный утеплитель.
3. Толщина слоя должна быть около двух сантиметров, этого достаточно, чтобы предотвратить обмерзание.
4. Следом в трубку вставляется поролоновый фильтр.
5. Последним этапом станет установка клапана. Можно изготовить его собственноручно или приобрести готовое изделие в любом магазине вентиляционного оборудования.

Альтернативой проветривателю может стать решётка с подвижными жалюзи. При необходимости их можно вручную закрывать и открывать.

Сделать приточный клапан своими руками несложно, используя доступные и недорогие материалы. Установка проветривателя так же не составляет особой сложности и может быть выполнена начинающим мастером.

Некоторые советы

Установленный прибор необходимо периодически чистить

Особенно важно делать это владельцам городских квартир, где копоть и грязь улицы неизбежно будут оседать на фильтре прибора

Работу вентиляции необходимо регулярно проверять. Для этой цели можно использовать пламя свечи или бумагу, порезанную тонкими полосками.

Пример устройства приточной циркуляции

Для создания здорового климата в доме необходимо установить приточный клапан в стену. Это простое устройство обеспечит доступ отфильтрованного воздуха в комнату и предотвратит образование плесени на стенах и потолке.

Разновидности приточных клапанов

Стенные клапаны не отличаются большим разнообразием, поскольку принцип их работы единый вне зависимости от конкретной модели: холодный воздух нагнетается в комнату за счет большей плотности.

По форме можно выделить клапаны:

• круглые (большинство);
• с прямоугольной камерой.

По оснащению устройства бывают:

• стандартные модели – предназначены специально для квартир (диаметр стандартный 131,8 мм);
• промышленные клапаны (в промышленные помещения, бассейны, бани и т.п.).

Также устройства классифицируются в зависимости от того, можно ли к ним монтировать дополнительные установки или перекрывать полностью или частично. Важная группа клапанов – с принудительной (автоматической) системой вентиляции.
