Прокладка электропроводки под гипсокартон на каркасе
Для размещения проводки под гипсокартоном на каркасном основании, первоначально собирается конструкция из металлических профилей. Затем на базовой стене чертится схема электропроводки, где должны быть отмечены точные места расположения всех электроустановочных изделий. Каркасная конструкция очень удобна для монтажа скрытой проводки в деревянном доме.
Размещение первой распределительной коробки зависит от места ввода питающей линии, ведущей от ящика с предохранителями (автоматами) и счётчиком электроэнергии. Дальнейшая прокладка проводов зависит от того, будет ли потолок отделан гипсокартоном.

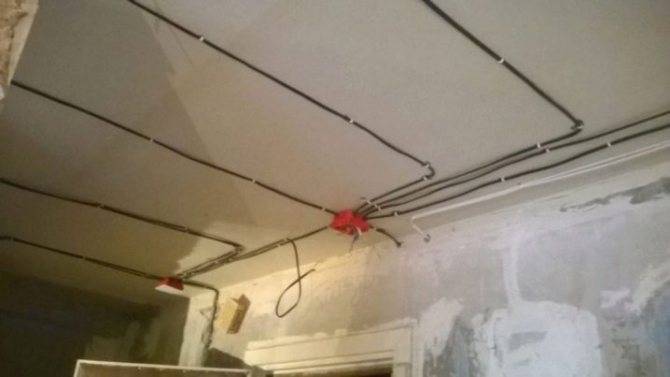

В этом случае наиболее разумным вариантом будет размещение кабеля по потолку, а уже оттуда в строго вертикальном направлении проводка будет спускаться вниз, к выключателям и розеткам. Если же гипсокартоном будут обшиваться только стены, тогда проводка прокладывается вдоль стен, на расстоянии около 15 см от потолка.
Выключатели и розетки можно размещать в любом удобном для владельца помещения месте. После разметки можно приступать к основной части работы – укладке проводки. В первую очередь необходимо установить распределительную коробку, а затем по намеченным линиям с шагом 30-40 см закрепить клипсы для крепления гофрированных шлангов.
Для того, чтобы можно было пропускать гофрированную трубу через профили каркаса, необходимо просверлить отверстия соответствующего диаметра. Иногда такие отверстия предусмотрены изготовителями профилей.
В местах, где будут установлены выключатели, розетки и распределительные коробки, проводка должна быть выведена с небольшим запасом. В завершение данного этапа работы необходимо перенести расположение мест, где находятся выведенные кабели, на листы гипсокартона.
Теперь можно пришить на каркас гипсокартон, а затем дрелью с насадкой просверлить отверстия для установки подрозетников, а затем, вытянув провода наружу, закрепить установочные изделия на место. Монтаж электроустановочных изделий, предназначенных для гипсокартона несложен, а подключение их в рабочее состояние даже у новичков в электромонтажных работах трудностей не вызывает.
Важно не забывать, что все электромонтажные работы выполняются в точном соответствии с разработанной схемой электроснабжения помещения и только при отключенных предохранительных автоматах. Для того, чтобы не испачкать декоративную часть электроустановочных изделий, заниматься их монтажом лучше после полного завершения отделки стен
Видео
Монтаж проводки под обшивкой из гипсокартона
Укладка проводки в штробы
Если мы планируем клеить гипсокартон непосредственно на стены, то для скрытого монтажа проводки в стенах нужно будет проделывать специальные канавки – штробы.
Монтаж проводки при этом производим так:
Схема прокладки проводов
Вначале на стены наносим разметку под прокладку проводов. Отдельно отмечаем места установки розеток и выключателей. Чтобы проводка была проложена ровно, для нанесения разметки используем уровень.
Обратите внимание! Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо инструкция к кабелю, либо спецификация на сайте производителя
Когда разметка нанесена, приступаем к проделыванию отверстий. В местах, где мы планируем установку розеток и выключателей, с помощью перфоратора выдалбливаем гнезда глубиной не менее 35 мм.
- Канавки для прокладки проводов прорезаем штроборезом или же выдалбливаем перфоратором. Технология проделывания штроб в бетоне или кирпичной стене показана на видео на нашем сайте.
- Затем провода укладываем в пластиковые гофротрубы, которые помещаем в проделанные канавки.
Обратите внимание! В местах установки выключателей и розеток провода должны быть проложены свободно, т.е. без пластиковых кожухов

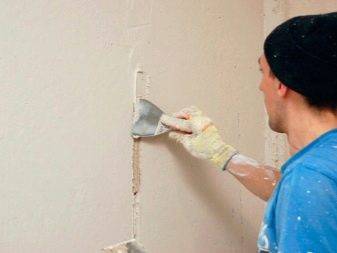

Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон. Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе.
Заделка провода в штробе
Укладка проводки внутри каркаса
Электропроводка в гипсокартонных перегородках или же под обшивкой, закрепленной на каркасе, монтируется гораздо проще:
Схема прокладки проводки
- Вначале, как и в предыдущем случае, наносим на стены разметку под прокладку кабелей.
- Затем на стене собираем каркас из металлического оцинкованного профиля.
Совет! Если монтаж электропроводки под гипсокартон осуществляется в перегородке без бетонного основания, то перед прокладкой кабелей одну сторону перегородки обшиваем гипсокартоном.
Ориентируясь на начерченную схему, сверлим в профилях каркаса отверстия, через которые будем протягивать наш кабель. Диаметр отверстия должен быть достаточным для того, чтобы через него можно было пропустить гофротрубу с проводами.
Обратите внимание! Некоторые модели профилей выпускаются с уже готовыми отверстиями, а в других отверстия приходится проделывать самостоятельно

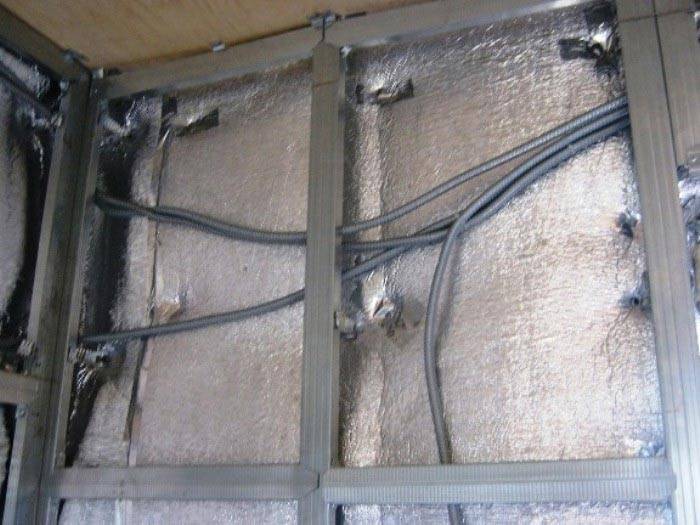

Стена с протянутыми проводами
- Прокладываем гофротрубы внутри каркаса, следя за тем, чтобы крепежные саморезы не повредили защитный кожух.
- Проводка в гипсокартонных перегородках должна быть надежно зафиксирована, поэтому провода мы крепим к каркасу пластиковыми хомутами или отрезками изолированной проволоки.
После того как проводка в гипсокартоне закреплена, можно обшивать каркас. Нам останется только установить розетки и выключатели.
От выбора до покупки кабеля
Монтаж проводки под гипсокартоном — это простое, но вместе с тем и очень ответственное дело
Важно правильно выбрать электрический кабель перед тем, как приступить к работе
Оптимальным вариантом является использование негорючего кабеля ВВГнг, который укладывается в гофре.
Схема протяжки провода.
Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.
Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.
Без гофры монтируют более дорогой кабель в таких случаях:

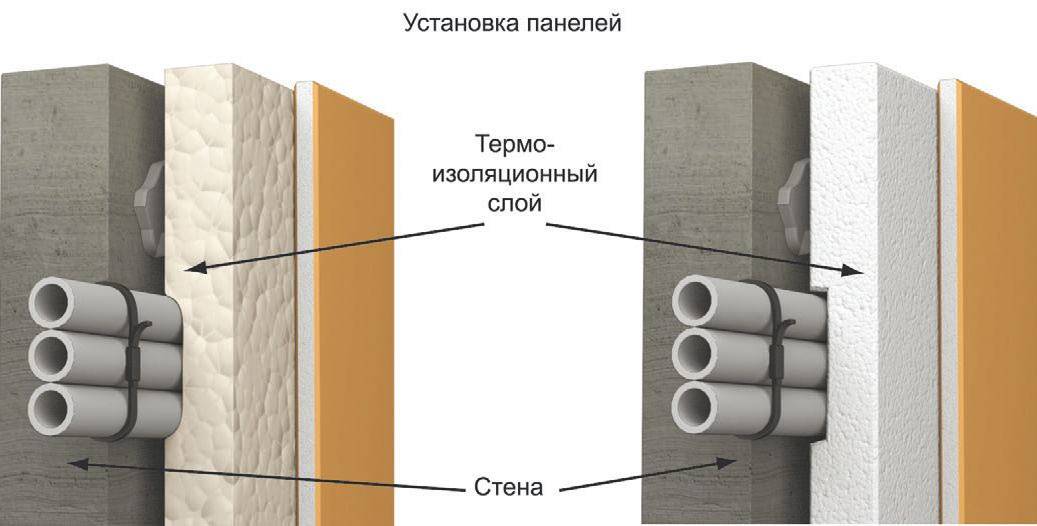

- если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
- когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.
В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.
Особенности ввода кабеля
Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки
Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.
Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.
Особенности электромонтажных работ
Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:
- Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
- Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.
При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.
В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.
Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:
«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:
- за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
- за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»
Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:
Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

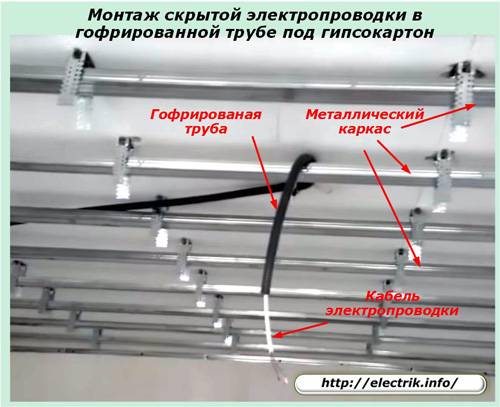

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.
К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.
Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.
Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:
Хитрость электриков
Вариант с гофрированным шлангом
Явным преимуществом этого подхода оказывается легкость замены кабелей, если они вдруг выйдут из строя. Необходимыми компонентами будут: сам гофрированный шланг, клипсы, которые будут его удерживать, распределяющие короба, электрический кабель, дюбели-гвозди (на них крепят клипсы), перфоратор и сверло к нему.
До начала всех работ обязательно оценивают, как расположены в помещении приборы, потребляющие ток
Продумывая конфигурацию системы, обращают внимание и на мощность каждого из целевых узлов. Диаметр гофры подбирается сообразно толщине устанавливаемых кабелей. Следующий этап работы состоит в присоединении гофры к стене, с последующим закрытием ее профильными каркасами

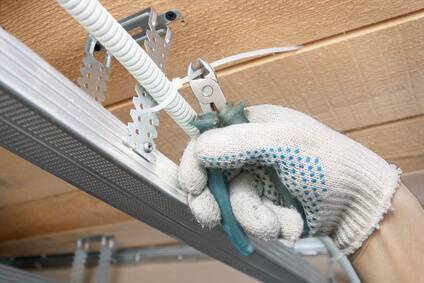

Следующий этап работы состоит в присоединении гофры к стене, с последующим закрытием ее профильными каркасами.
Чтобы облегчить крепление, стена покрывается отверстиями, с промежутком 300-400 мм. Именно в этих точках дюбель-гвоздями удобно пришпиливать клипсы. В процессе монтажа нужно следить, чтобы кабель нигде не провисал. При разметке будущей электросети прежде всего помечают точки, где встанут распределяющие коробки, розетки и переключатели. Когда известно, что потолок будет закрытым, целесообразно именно там протягивать разводку от одной коробки до другой.
Разводка по стенам проходит строго на 0,15-0,2 м ниже потолка, и на этой же линии ставят распределяющие коробки. Сами эти коробки следует внимательно подбирать — крышка должна соответствовать определенному уровню защиты, который предписан нормами для разветвления электропроводки в полых стенах.
Запуск кабеля в гофру начинают от коробов, как можно четче выдерживая вертикаль в сторону каждого из переключателей и светильников в комнате. Та же траектория должна применяться и при связывании распределителей с розетками.
Самым лучшим вариантом для прокладки в гипсокартоне специалисты признают несгораемый кабель серии ВВГнг. Он пригоден даже в деревянном доме. Целесообразно купить также особые подрозетники для гипсокартона и клеммные колодки, облегчающие стыковку проводов. Рекомендуется использовать дрель с фрезой калибром 6,5 см — как раз такой формат позволит надежно посадить подрозетники в штробы.
Точечные светильники для гипсокартонных потолков: виды
Современное производство электроизделий предлагает несколько типов осветительных приборов, из которых можно выбрать различные по стилистике и содержанию варианты для создания системы освещения. В этом перечне находятся следующие приборы:
- люстры подвесного типа;
- светильники накладные;
- люминесцентные лампы;
- поворотные или стационарные точечные;
- ленточные светодиоды.
Люстра, как традиционный элемент осветительных систем, не всегда вписывается в экспозицию гипсокартонного потолка. Главным образом это происходит потому, что уровень такого потолка визуально опускается. Поэтому люстра на примере фото потолков из гипсокартона с подсветкой может использоваться в помещениях, где для нее остается достаточно пространства. А также в помещениях, где применяется комбинированный метод размещения осветительных приборов.
Люстра может крепиться двумя способами: к предварительно приготовленным специальным профилям, либо к основанию перекрытия. Прикреплять светильник любого вида к гипсокартонному основанию не рекомендуется
Но если размещать люстру не принципиально важно, лучше воспользоваться любым другим видом светильников. Потолок будет выглядеть гармонично и современно
Как выбирать лампы для люстр и точечных светильников для гипсокартонных потолков
Среди ламп, которые можно использовать для потолков, ограничений не существует. Обычно они зависят от размеров светильника. Это могут быть обычные лампочки накаливания, галогенного типа или светодиодные. Для потолков из гипсокартона рекомендуется использовать галогенные.
Они долговечные и экономные, не выделяют много тепла. Но для их использования необходимо подключать трансформаторное устройство. Это происходит потому, что сетевое напряжение составляет 220 В, а галогенная лампочка предназначена для 12. Есть и 220-вольтовые «галогенки», но срок их службы короче.
Помните! Проводка и лампочки должны быть обеспечены противопожарной защитой.
Защита светильников
При выборе прибора и места его расположения следует обращать внимание на защищенность от внешних воздействий. Прямую угрозу светильникам несут пыль и влага
На маркировке приборов можно определить степень их защищенности по первым двум цифрам. Одна из них указывает на максимальный размер элементов, которые могут проникнуть внутрь прибора, другая – на степень предохранения от влаги.
Система пылезащиты
Данный показатель может означать, что светильник защищен от попадания частиц с максимальным размером 50; 12; 2,5; 1 мм. Эти показатели имеют цифровое обозначение от 1 до 4 соответственно. Под кодами 5 и 6 содержится информация о том, что прибор защищен от попадания пыли частично или полностью. Если маркировка светильника начинается с нуля, это значит, что в нем пылезащита отсутствует.
Защита от влаги
В маркировке изделия цифра 1 означает, что светильник защищен от капель, падающих в вертикальном направлении, 2 – под углом 15°, 3 – под углом 60°, 4 – от брызг, попадающих на светильник в любом направлении, 5 – светильник защищен от струи, 6 – сильной струи, 7 – кратковременного погружения, 8 – длительного погружения, 0 – влагозащиты нет.
Порядок монтажа
Монтаж проводки осуществляется в следующей последовательности:
- Составляется схема прокладки с разметкой на базовой стене положения трассы и фурнитуры. Кабель прокладывается только вертикально и горизонтально. Соблюдение этого правила поможет легко определить его расположение под покрытием – напротив розеток с выключателями.
- В стенах сверлятся отверстия, первое – на высоте от пола 20 см, следующие – с шагом 40 см. В них на дюбели крепятся клипсы. Фиксация шланга исключает его провисание.

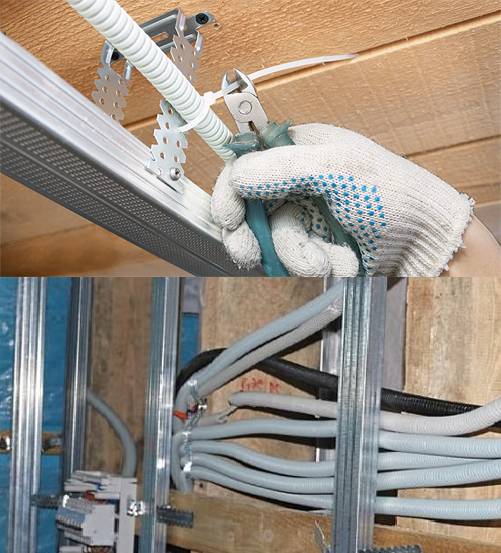

- На клипсы монтируется гофра с протянутым через нее кабелем. Она проходит за профилями. Если они расположены близко к стене, кабель пропускают через отверстия каркаса, которые следует вырезать. Гофротруба располагается на удалении от саморезов, которые могут проткнуть кабель. Если острые концы проходят рядом с проводом, их следует отрезать.
- Распределительные коробки монтируются на стены или потолок с помощью дюбелей. Лучше устанавливать их в гипсокартон позже, одновременно с розетками и выключателями.
После окончания разводки проводки на профили монтируются ГКЛ.
Монтаж электротехнических каналов
В большинстве случаев провода делают из меди, закрывая ее снаружи изолирующей оболочкой. Однако отделка помещения гипсокартоном требует использовать металлический каркас и большое количество саморезов с острыми краями. Никакой изоляционный материал не выдержит контакта с такими изделиями и быстро порвется. Поэтому на практике крепление канала с гофрированной упрочненной оболочкой стало фактическим стандартом.
Подобные трубки монтируются очень легко и позволяют дополнительно усилить защиту от жидкости и различных грызунов. Как результат, даже в ванной комнате частного дома нет лучшего способа обеспечить электропитание. Трубы из ПВХ либо пластмассовые каналы не так практичны при монтаже – они хуже прокладываются на труднодоступных участках.
Крепить кабельные каналы при бескаркасной обшивке гипсокартоном можно только после предварительной подготовки необходимых участков стены. Их штробят и прокладывают в штробах кабель. Для установки розетки и выключателя непременно следует штробить специальные ямки. Присоединяют кабели к стенам особыми хомутами. Такая технология мало отличается от создания скрытой проводки под слоем штукатурки.
Электрический кабель в домашней сети должен быть направлен или по вертикали, или по горизонтали, искажение прямых линий не рекомендуется. Вертикальные участки соединяют прежде всего точки размещения выключателей и розеток, а горизонтальные делаются рядом с потолками и полами, чтобы выдержать необходимое расстояние. При прокладке канавок строго следуют схеме работ. Глубина подбирается произвольно, добиваются только полного погружения кабеля в штробы.
Для установки розеток, выключателей либо распаечных коробок подготавливают отверстия круглой формы, достигающие в глубину 35 мм. Эта работа делается с помощью дрелей и особых насадок (коронок), диаметр которых строго подбирают соответственно ширине отверстий. Когда такая подготовка окончена, можно монтировать проводку под ГКЛ по штробам. В местах крепления кабелей наносят шпатлевку. Полностью шпатлевать канавки нужно только после укладки всей схемы.
Монтаж проводки под гипсокартоном
Итак, как провести проводку под гипсокартоном с каркасом из металлического профиля?
в самом начале, перед тем как сделать проводку, нужно подготовить схему с расположением всех линий обеспечения и выходов под розетки и выключатели. При этом осуществляется планирование, как будут проходить линии электрического провода. Существует два способа. Первый — это разводка проводки на потолке. Второй – вдоль стен. Какой из них выбрать зависит от типа потолка, если подвесной из гипсокартона или натяжной, то кабель прокладывают по перекрытию. В случае если потолок не перекрывается, делают разводку по стенам, прокладывая кабель горизонтально на расстоянии 150 мм от потолка;Схема расположения электрических линий в доме
Чертеж с размерами отступов от стен и потолка для проведения кабеля под гипсокартоном
- на первом этапе изначально монтируют каркас с металлического профиля по стандартному варианту. Если были приобретены рейки с отверстиями под проводку, то их устанавливают там, где потребуется;
- схему расположения линий прокладки кабеля, розеток, выключателей, а также распределительных коробок лучше всего перенести на поверхности стен и потолка. Так будет намного проще работать, ничего не забыв при этом;
Схема расположения электропроводки в квартире
- следующим этапом будет закрепление распределительных коробок во всех помещениях. Их крепят к поверхности стен с помощью обычных дюбелей и саморезов для гипсокартона;
- после этого приступают к прокладке линий электрообеспечения. По всей протяженности изначально крепят саморезами клипсы или хомуты, которые зафиксируют заключенный в гофре кабель. А также в качестве крепежного материала можно применить кабельные стяжки;
- в стойках каркаса стен сверлят отверстия, через которые нужно протянуть горизонтальную проводку;
обязательно делаются выводы под розетки и выключатели. Их высота от поверхности пола составляет 300 и 800 мм соответственно. При этом желательно рядом на полу отметить их месторасположение, чтобы потом не возникло вопроса, как найти их под гипсокартоном.Пошаговая установка розеток в стене из гипсокартона
После окончания прокладки проводки каркас обшивают и приступают к сверлению отверстий для стаканов подрозетников. В видео рассказывается о прокладке проводки под гипсокартоном.
Инструкция по монтажу
Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.
Шаг 1 – Подготовительные работы
Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.
Из материалов Вам потребуются:
- Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
- Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
- Клипсы для крепления гофры.
- Дюбель гвозди для монтажа самих клипс.
- Распределительные коробки из негорючего материала.
- Розетки и выключатели.
- Специальные подрозетники для гипсокартона.
- Клеммные колодки WAGO для соединения проводов.
Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.
Шаг 2 – Установка распределительной коробки
Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:
Шаг 3 – Укладка электропроводки
После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.
Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.
Шаг 4 – Подключение розеток и выключателей
Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.
Видео инструкция по установке подрозетников
Прокладка кабелей после отделочных работ
Довольно часто возникает необходимость в установке дополнительного выключателя или розетки уже после того, как смонтированы гипсокартонные листы и выполнена чистовая отделка.
Если эта проблема возникла на ранней стадии, когда потолок находится в открытом виде, то электропроводку внутрь гипсокартона можно разместить следующим способом:
- На месте будущей розетки в гипсокартоне сверлится отверстие.
- С потолка на уровень с отверстием спускается тяжелая гайка, привязанная за нитку.
- К верхнему концу нитки изолентой закрепляется кабель. После этого она вытягивается снизу в сторону отверстия до тех пор, пока не появится кабель.
Проводка под наклеивающийся гипсокартон
Выравнивание стен этим способом берется за основу, если перепад плоскости не превышает 5 мм. В качестве клея чаще всего используется гипсовый раствор Перфликс.
Так как расстояние между базовой стеной и листами ГКЛ мизерное, то электропроводка под гипсокартоном проводится точно так же, как под штукатуркой. То есть, это скрытая проводка с укладыванием проводов в штробы.
Схема проводки
В первую очередь на базовой поверхности стены необходимо начертить схему укладки проводов, места установки розеток и выключателей
Обращаем ваше внимание на то, что электрический кабель должен укладываться только вертикально и горизонтально. И если вертикальные участки будут определяться в основном местом расположения выключателей и розеток, то горизонтальные проводятся под потолком или около пола на расстоянии от них на 10-20 см
Штробление стены
Канавки (штробы) делаются по точно нанесенной схеме с помощью обычного перфоратора или болгаркой. Их глубина ничем не определяется. Главное, чтобы кабель полностью утонул в штробах.

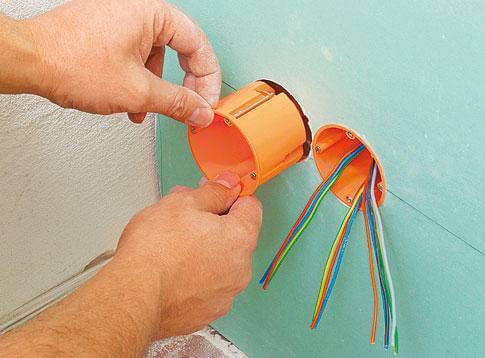

В местах, где будут установлены розетки, выключатели или распаячные коробки, необходимо сделать круглые отверстия глубиною до 3,5 см. Это можно сделать дрелью и специальной насадкой – коронкой
Здесь важно точно подобрать диаметр коронки под диаметр отверстия
Монтаж
Все готово, теперь как в обычном, так и деревянном доме можно делать проводку под гипсокартон по штробам. Каких-то особых крепежных деталей для этого не используют. Просто в разных точках для крепления кабеля штробы замазывают шпаклевкой.
Когда вся схема будет уложена, канавки полностью шпаклюются. После чего производится выравнивание стены листами ГКЛ. Необходимо перед монтажом каждого листа точно обозначить место установки выключателей и розеток. Потому что после окончания работ надо будет сделать в гипсокартоне сквозные отверстия под эти электрические приборы. Опять-таки для этого используется дрель с коронкой.
Монтаж электропроводки в деревянном доме: схема, скрытая и отрытая электропроводка
Монтаж электропроводки в деревянном доме выполняется в несколько этапов. Лучше поручить эту работу профессионалам, а не надеяться на собственные силы. Но если у вас есть техническое образование по специальности «Электрик», или у вас есть опыт в этой сфере деятельности, то можно попробовать провести проводку в доме самостоятельно.
Дерево – это наиболее пожароопасный материал, поэтому если вы все-таки решили самостоятельно взяться за дело, то вам необходимо иметь не только определенные навыки, но и прочитать кучу литературы на тему электропроводка частного дома своими руками. Или воспользоваться интернетом, ввести в поисковике фразу электропроводка в доме своими руками спроектировать, и вы увидите огромное количество статей и форумов, с обсуждениями этой темы.
Есть два вида проводки, которые идеально подойдут для деревянного дома. Учитывая правила электрических установок, в деревянном коттедже можно установить как открытую, так и скрытую проводку.
