Выбор провода ПУНП / ПУГНП (основные параметры)
Выбор провода серии ПУНП / ПУГНП зависит от индивидуальных условий помещения, количества точек подключения к потребителям. Для внутренней электропроводки должны использоваться только медные провода.
Количество жил зависит от требования заземления тех или иных приборов, потребляющих электроэнергию. В трёхжильном кабеле два провода представляют собой силовую ветку, третий проводник подключают к заземлению.
Для питания оборудования трёхфазным током напряжением 380 вольт две жилы несут ток двух фаз, третий провод нулевой.

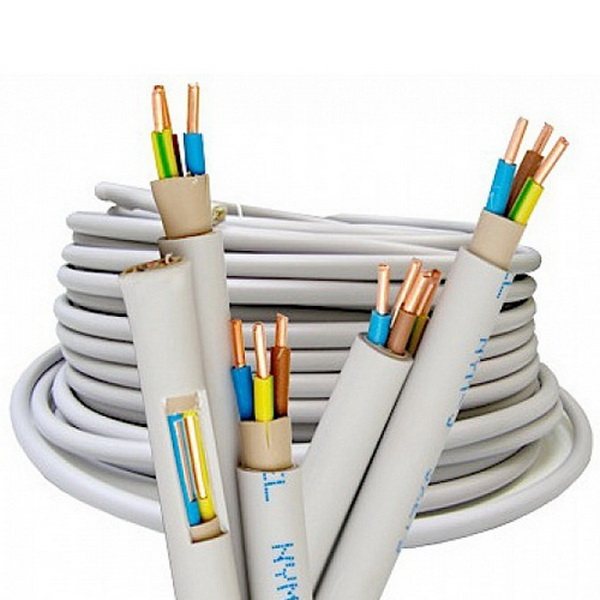

Бухта трёхжильного кабеля
Для бытовой электросети внутри зданий и домов выбирают медный кабель ПУНПБМ или ПУГНПБМ сечением 1,5-2 мм². Для подвода к розеткам применяют провод сечением 2,5 мм².
Выбор сечения кабеля
| Назначение | Площадь сечения, мм2 |
| Монтаж групп розеток | 2,5 |
| Монтаж групп освещения | 1,5 |
| Электрическая плита | 6 |
| Стиральная машина | 2,5 |
| Кондиционер | 2,5 |

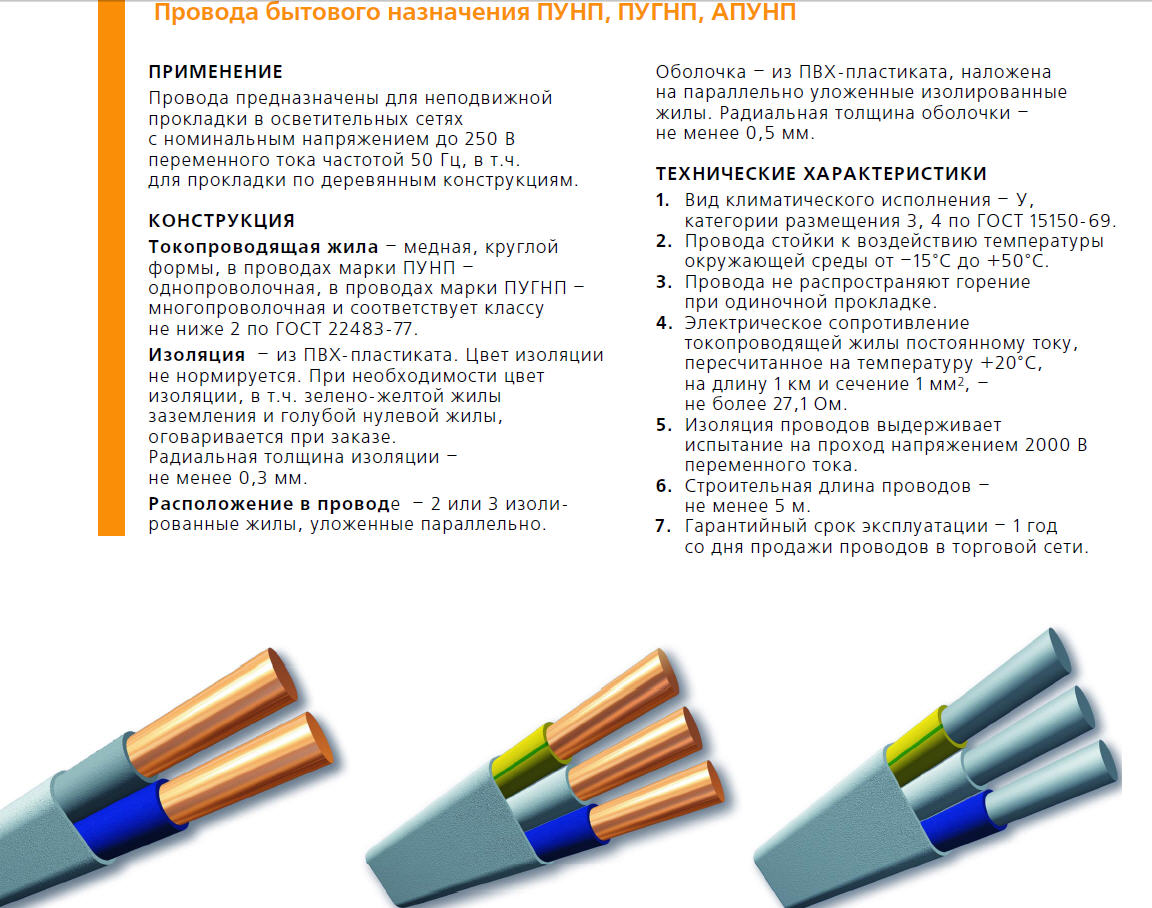

Провод ПУГНП
Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.
Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.
Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.
Провод ПГВВП (ПУГНП) используют в следующем:
— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.
Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт
Также важно следить при монтаже допустимым радиусом изгиба кабеля, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения
ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
Токоведущие медные жилы приведены в таблице
| Наименование | Размер номинального сечения, мм2 |
| двухжильная | 0,35 – 6 |
| трехжильная | 0,35 — 4 |
Характеристики ПГВВП (ПУГНП): технические и эксплуатационные
| Рабочий диапазон температуры | с – 50 до +70 градусов |
| При температуре не выше 35 градусов влажность воздуха | до 100 процентов |
| Допустимый температурный нагрев медных жил | плюс 70 градусов |
| Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов) | плюс 80 градусов |
| Минимальный допустимый температурный предел окружающей среды при прокладке | не ниже минус 15 градусов |
| Монтажный размер радиуса изгиба при прокладке | наружный диаметр не меньше 10 мм |
| Частота электротока | 50 герц |
| Максимально допустимый предел напряжения | 250 вольт |
| При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении | |
| — 1,5 мм2 | не больше 12,1 Ом/км |
| — 2,5 мм2 | не больше 7,41 Ом/км |
| — 4 мм2 | не больше 4,61 Ом/км |
| Сопротивление постоянному напряжению 1км при сечении 1 мм2 | не больше 27,1 Ом/км |
| Срок службы эксплуатации | 15 лет |
НОРМАТИВНЫЕ ДОКУМЕНТЫ
— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.
Условия монтажа и эксплуатации провода ПУГНП
Как соединить телевизионный кабель
Провод монтируют в помещениях с температурой окружающего воздуха не ниже — 150С. Ограничение температурного режима монтажа связано с тем, что при более низкой температуре поливинилхлоридное покрытие становится хрупким и может потрескаться.
Минимальный изгиб ПУНГ, рекомендованный специалистами, не должен быть равен менее десяти внешних диаметров кабеля. Максимальный срок службы проводной продукции этого типа неограничен.
При скрытой проводке кабель укладывают в заранее прорубленные штробы вертикальных ограждений помещений. Каналы заделывают шпатлёвкой с последующим финишным покрытием.
Скрытая электропроводка
Открытая проводка предполагает укладку проводов в пластиковые короба. Они рассчитаны на определённый ряд одновременно уложенных кабелей.

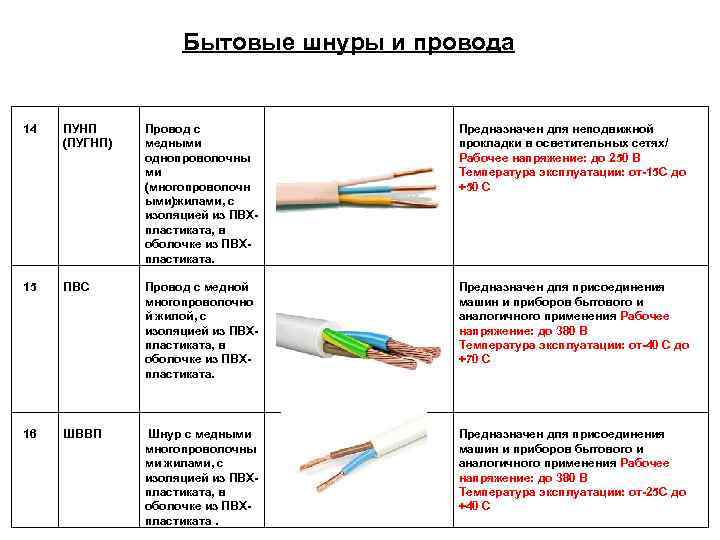

Отличие провода ПВС от шнура ШВВП
Для того чтобы точно определиться в отличиях этих видов проводников, необходимо знать особенности и характеристики каждого. Так как особенности одного вида известны (ШВВП), нужно разобраться с параметрами другого (ПВС).
Обозначения кабеля (проводов) ПВС:
- П – обозначает провод;
- В – изоляция на основе ПВХ пластиката;
- С – обозначение соединительный.
Пример условной маркировки кабеля ПВС – 3 х 2,5. Провод, состоящий из трех медных жил, сечение отдельной жилы 2,5 мм2.
К буквенному обозначению в зависимости от типа провода добавляют обозначения в виде: (НГ) – негорючий материал изоляции, (НГ – LS) – негорючий, с пониженным выделением дыма.
Жилы данного провода, являются медными, многопроволочными. Все проволоки одной жилы скручены. Изоляция самих жил и внешняя оболочка, выполнены из одного и того же материала, в который при изготовлении добавляют специальные присадки. Цветовая гамма проводников соответствует требованиям ГОСТ.
Данный провод, служит для подключения стационарных или подвижных агрегатов и оборудования. Допустимое значение напряжения 380 Вольт. Благодаря характеристикам и особенностям, данный провод часто используется в качестве соединительного элемента в бытовых удлинителях.
Говоря об отличиях данных проводников, стоит отметить, что в большей степени у них одинаковые показатели. А это и максимальная квадратура сечения жил, рабочее напряжение, количество жил и рабочая температура.
Основными отличиями этих проводников, является то, что провод (ПВС) недопустимо применять при монтаже скрытой электропроводки, и они различаются по структуре (ПВС – круглый, ШВВП – плоский).
Доступные методы контроля качества провода ПУГНП
Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.
Визуальный осмотр. Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.
Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км
Особое внимание следует уделять хорошему контакту с измерительными проводами
Испытание на навивание после выдержки при пониженной температуре. При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часа проводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.
Конструктивные особенности провода
ПУНП с тремя проводами ПУНП имеет монолитные изолированные медные жилы изолированные негорящим ПВХ пластикатом, которые укладываются рядом в одной плоскости и изолируются вторичным, внешним слоем ПВХ пластиката. Такая конструкция кабеля называется плоской, в структуре может быть различное количество проводов от 2 до 5 и различного сечения от 0,75 мм2 до 6 мм2.
Для производства проводов используют сплавы меди ММ (медь мягкая), что делает провода гибкими, выдерживающими большое количество перегибов. статью: → «Особенности конструкций проводов, кабелей и шнуров, критерии выбора».
Доступные методы контроля качества провода ПУГНП
Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.
Визуальный осмотр. Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.
Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км
Особое внимание следует уделять хорошему контакту с измерительными проводами
Испытание на навивание после выдержки при пониженной температуре. При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часа проводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Зачем нужен провод ПУГНП
Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.
При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.
Производство кабеля ПУГНП продолжается
Меры предосторожности при покупке
Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.
Покупая электротехническое изделие в магазине, рекомендуется:
- Проверять сертификат соответствия продукции;
- Не приобретать провод с виниловой изоляцией;
- Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
- Измерить сопротивление проводника с помощью омметра.
- Визуально оценить толщину защитной оболочки.
Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.
Как выбрать провод
Нынешние требования при использовании проводников диктуют, что проводка в зданиях и любых сооружениях должна создаваться по системе «трех проводов». В ней используются проводники, отвечающие за ноль, фазу и заземление. Именно поэтому, при прокладке розеточных или осветительных проводок, пользуются как минимум типом ПУНП с 3 жилами, а как максимум – ВВГнг. Помимо этого, необходимо рассчитать нагрузки, которые будут создаваться на сеть из-за подключения электрических приборов и прочих непредвиденных ситуаций. В связи с этим, перед прокладкой определяют толщину жилок кабеля, а также площадь поперечного сечения проводника.
Вам это будет интересно Описание зажимов для проводов
Большой моток плоского кабеля ПУНП белого цвета
Важно! Для точного определения существуют всевозможные таблицы отношений сечения проводника к мощностным нагрузкам электрического тока и напряжения. Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2
Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2
Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2
Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2. Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2.
Провод «КиП НТ» ПУНП/ПуВВ, 2×2.5 мм2
Отдельно можно сказать и про осветительные приборы. Для них, в целях экономии, допускается использование сечения от 0.75 до 1.5 мм2. Обычно, всевозможные светильники имеют корпус из пластика и проводку заземления подсоединять некуда.
Важно! В производственных помещениях, как правило, применяются металлические светильники, поэтому правила заземления нужно соблюдать при любых способах монтажа: рассчитывать нагрузку, количество осветительных приборов и подключать заземление к металлической основе. Схема проводки для домашних розеток
Схема проводки для домашних розеток
Схема проводки для домашних розеток
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
|---|---|---|---|
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ
Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
|---|---|---|---|
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:

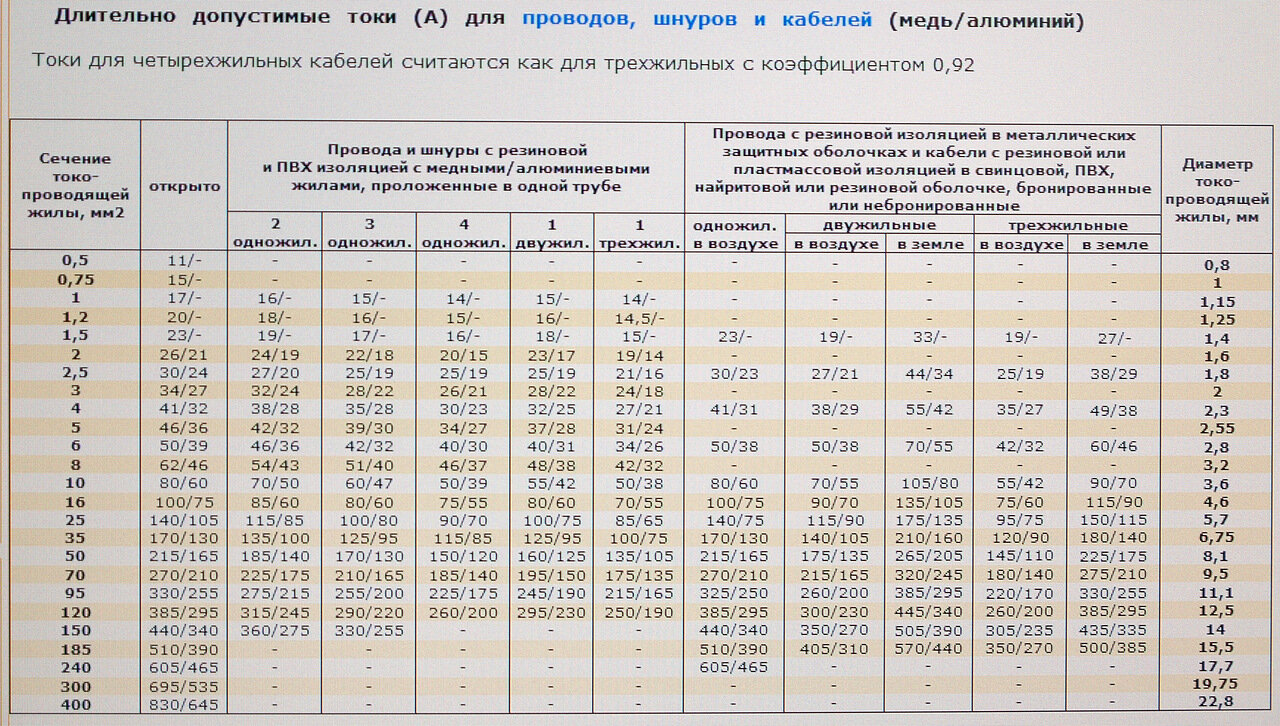

| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
|---|---|---|---|---|---|---|
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
|---|---|
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
Как правильно использовать провод
Кабель ПУНП используется при монтаже осветительных приборов и сетей? для розеток в жилых помещениях, а также в административных и производственных зданиях. Обычно, применение заключается в питании слабых по мощности электрических проборов с напряжением, не превышающим 250В, например, аналоговых электронных устройств.
Монтирование такого шнура может осуществляться следующими методами:
- Методом открытой прокладки;
- Монтирование в кабель-канале;
- Прокладка в гофре;
- В штробах, под штукатуркой;
- Подвесным методом на стальном тросе;
- Под грунтом, в специальных трубах из металла, пластика или асбеста.
Важно! В любом из таких способов стоит придерживаться всех требований безопасности и эксплуатации ПУНП, которые регламентируются Правилами устройства электроустановок. Например, не разрешается открытый тип прокладки при эксплуатации изделия во влажных помещениях – саунах или банях
Также, прокладка провода ПУНП запрещена в слое грунта. Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении.
Вам это будет интересно Нулевой проводник

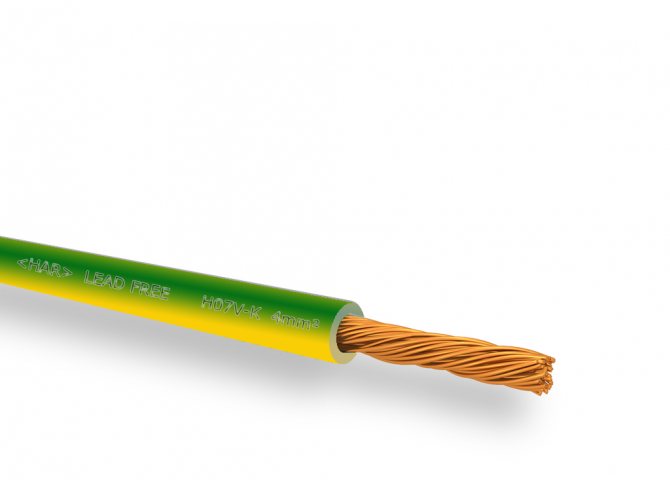

Провод установочный ПуГВ
Технические характеристики ПУГНП
Итак, провод ПУГНП сегодня выпускается в двух модификациях: 2-х жильный и трехжильный. Кстати, жилы у него не монолитная медная проволока, а многопроволочная конструкция минимум из семи тоненьких проволочек. Как уже было сказано выше, сами жилы располагаются в изоляции в одной плоскости параллельно друг другу. Что касается изоляционной оболочки, то это поливинилхлорид, в который добавлены специальные пластификаторы. Именно с их помощью провод ПУГНП не распространяет горение.
Теперь перейдем к самим техническим характеристикам изделия.
- Провод ПУГНП может работать при переменном напряжении не выше 1000 вольт и при постоянном не выше 450 вольт.
- При частоте тока в 50 герц.
- Температура эксплуатации от минус 15С до плюс 50С.
- При влажности окружающего воздуха не больше 98%.
- Срок эксплуатации пятнадцать лет, Это гарантирует производитель.
Теперь, что касается сечения жил. Все будет зависеть от того, сколько их в самом проводе. Так в двухжильном варианте сечение может быть 0,35; 0,5; 0,75; 1,0; 1,5; 2,5, 4,0; 6,0 мм², в трехжильном 0,35; 0,5; 0,75; 1,0; 2,5; 4,0 мм². К примеру, обозначение ПУГНП 2х1,5 – это двухжильный кабель с площадью сечения 1,5 мм².
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Выбор провода ПУНП / ПУГНП (основные параметры)
Выбор провода серии ПУНП / ПУГНП зависит от индивидуальных условий помещения, количества точек подключения к потребителям. Для внутренней электропроводки должны использоваться только медные провода.
Количество жил зависит от требования заземления тех или иных приборов, потребляющих электроэнергию. В трёхжильном кабеле два провода представляют собой силовую ветку, третий проводник подключают к заземлению.
Для питания оборудования трёхфазным током напряжением 380 вольт две жилы несут ток двух фаз, третий провод нулевой.
Бухта трёхжильного кабеля
Для бытовой электросети внутри зданий и домов выбирают медный кабель ПУНПБМ или ПУГНПБМ сечением 1,5-2 мм². Для подвода к розеткам применяют провод сечением 2,5 мм².
Выбор сечения кабеля
| Назначение | Площадь сечения, мм2 |
| Монтаж групп розеток | 2,5 |
| Монтаж групп освещения | 1,5 |
| Электрическая плита | 6 |
| Стиральная машина | 2,5 |
| Кондиционер | 2,5 |
Провод ПУГНП
| ПУГНП — это изолированный силовой провод. Применяется в строительстве для эксплуатации и монтажа стационарной прокладки в осветительных сетях с напряжением переменным 0,25 киловатт с частотой электротока 50 герц. Аббревиатура ПУГНП расшифровывается как провод плоский универсальный гибкий. Он относится к установочным проводам, состоит из плоских медных скрученных жил, расположенных параллельно, изоляция и оболочка провода изготовлены из поливинилхлоридного пластиката. |
АССОРТИМЕНТ
Всегда в наличии ассортимент провода ПУГНП сечений от 2х1,5 до 3х4. Цену на провод ПУГНП по каждому сечению можно узнать в прайсе вверху страницы. Купить провод ПУГНП всегда можно подъехав к нам на склад в Москве.
Прайс-лист на сечения ПУГНП (актуален на 06 апреля 2016)
СПРАВОЧНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.
Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.
Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.
Провод ПГВВП (ПУГНП) используют в следующем:
— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.
Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт
Также важно следить при монтаже допустимым радиусом изгиба провода, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения. ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
Токоведущие медные жилы приведены в таблице
| Наименование | Размер номинального сечения, мм2 |
| двухжильная | 0,35 – 6 |
| трехжильная | 0,35 — 4 |
Характеристики ПГВВП (ПУГНП): технические и эксплуатационные
| Рабочий диапазон температуры | с – 50 до +70 градусов |
| При температуре не выше 35 градусов влажность воздуха | до 100 процентов |
| Допустимый температурный нагрев медных жил | плюс 70 градусов |
| Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов) | плюс 80 градусов |
| Минимальный допустимый температурный предел окружающей среды при прокладке | не ниже минус 15 градусов |
| Монтажный размер радиуса изгиба при прокладке | наружный диаметр не меньше 10 мм |
| Частота электротока | 50 герц |
| Максимально допустимый предел напряжения | 250 вольт |
| При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении | |
| — 1,5 мм2 | не больше 12,1 Ом/км |
| — 2,5 мм2 | не больше 7,41 Ом/км |
| — 4 мм2 | не больше 4,61 Ом/км |
| Сопротивление постоянному напряжению 1км при сечении 1 мм2 | не больше 27,1 Ом/км |
| Срок службы эксплуатации | 15 лет |
НОРМАТИВНЫЕ ДОКУМЕНТЫ
— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.
Назначение кабеля
Чтобы понять особенности применения и потенциальные последствия использования, которые предлагает данный кабель, следует разобраться в его маркировки. Итак, расшифровка ПУНП означает П- провод, УН – универсальный, П – плоский. Практически каждый житель постсоветского пространства сталкивался с таким кабелем хотя бы раз в жизни.
Количество жил в зависимости от конкретной модели может быть равно 2 или 3. Материал преимущественно медь. Очень редко можно встретить разновидность кабеля с маркировкой АПУНП. Расшифровка «А» говорит, что материалом жил выступает алюминий. Этот провод очень редко продается и еще реже используется – даже медный ПУНП не соответствует нынешним стандартам правил электрических установок, не говоря уже о более плавком металле.
Изоляционным материалом жил в кабелях ПУНП является мягкий поливинилхлорид. Каждый провод должен быть окрашен в соответствии с государственной стандартизацией и, надо сказать, данные требования производители соблюдают. Помимо общей мягкой ПВХ оболочки, у данного типа провода отсутствуют какие-либо бронирующие и укрепляющие материалы. Практика говорит, что ПУНП никак не защищен от огня и вообще является самой частой причиной пожаров в помещениях, где его применяют для проводки.
Помимо распространенной маркировки ПУНП используется также ПБПП, что означает Провод Бытового и Промышленного применения Плоский. Несмотря на разницу в обозначениях, он по техническим и эксплуатационным характеристикам практически не отличается от стандартного ПУНП.
