Расшифровка маркировки и области применения кабеля ВВГ

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

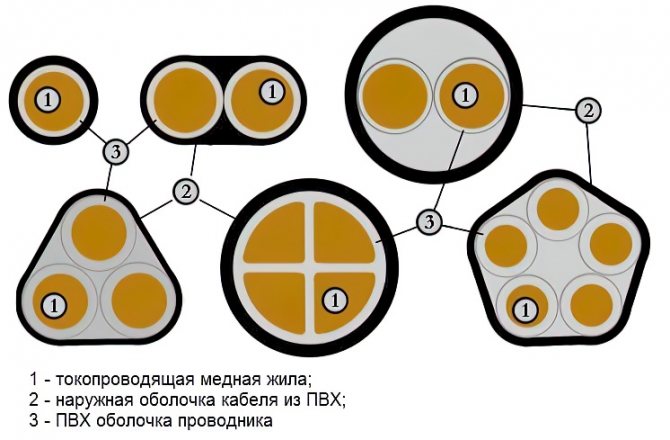

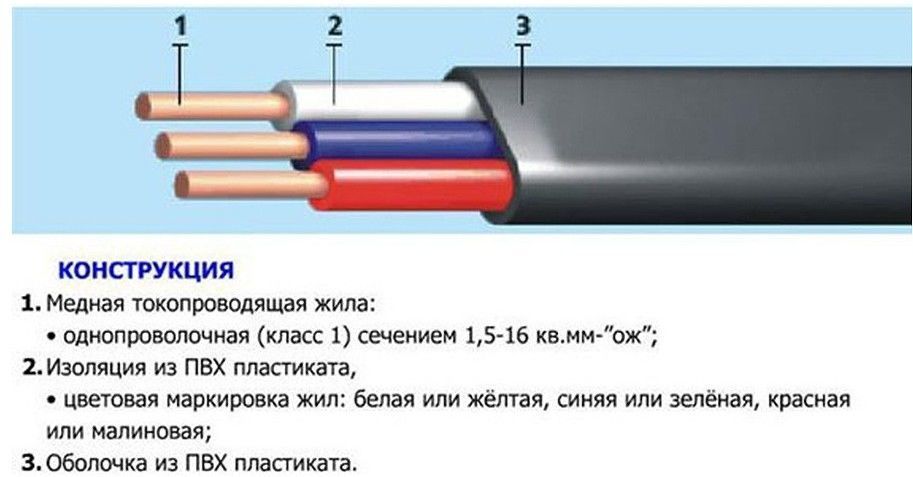

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

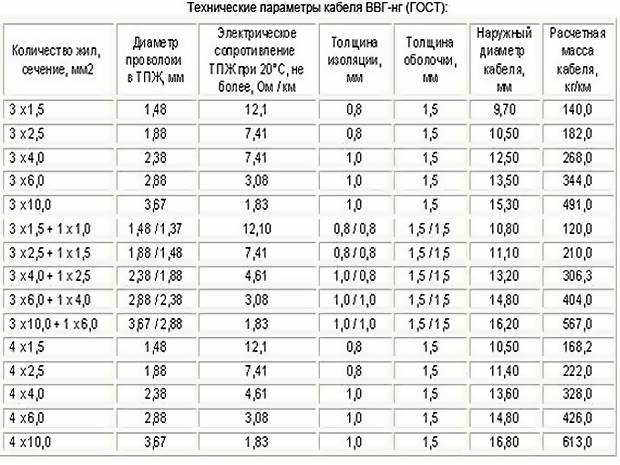

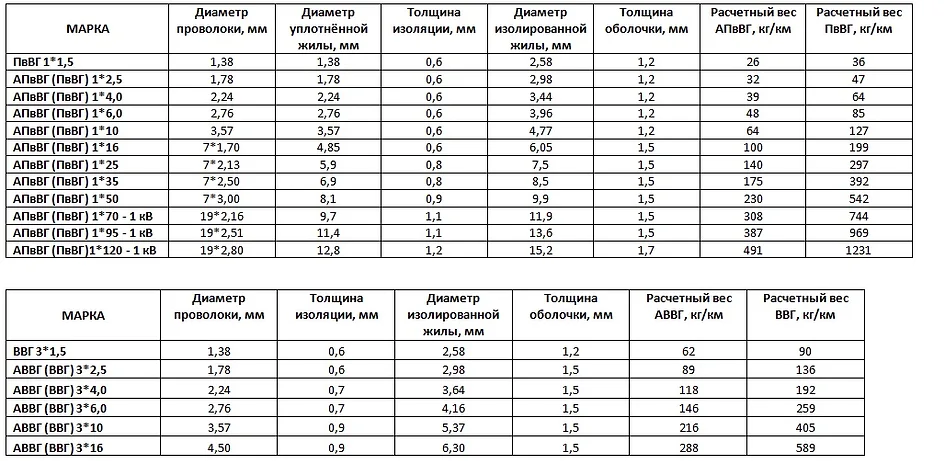

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Виды проводов ВВГ и их маркировка

Различать по внешнему виду различные виды кабелей довольно проблематично, да и не нужно. Существует огромное количество разновидностей, отличающихся количеством жил, их сечением и материалом, составом и качествами изоляции, различными дополнительными элементами. Для удобства производители помещают на внешнюю оплетку специальную маркировку, дающую полную характеристику кабелю. Просто надо знать, как правильно ее прочесть.

• Жилы кабеля могут быть изготовлены из алюминия или меди. В первом случае перед аббревиатурой ВВГ ставится буква «А». Если ее нет, то это означает, что провод медный. Именно такие кабели предпочтительнее использовать при прокладке электропроводки в квартире.
• Две буквы «В» указывают на материал внешней и внутренней изоляции, которым является поливинилхлорид. Также могут использоваться полимеры (буква «П») или полиэтилен («Пв»).
• Третья буква указывает на степень защиты кабеля от механических повреждений. «Б» обозначает бронированный провод, «Г» – голый, то есть без дополнительной защиты.

Дополнительные буквы после буквосочетания ВВГ указывают на категорию пожарной безопасности, к которой принадлежит данное изделие:

• Отсутствие знаков означает, что такой кабель при одиночной прокладке не будет поддерживать открытого горения.
• Обозначение «нг» – эта способность сохраняется и при групповой прокладке.
• «Нг – ls» – пониженное выделение дыма и газа.
• «Нг – hf» – нет выделения газообразных веществ, обладающих активными коррозионными свойствами.
• Приставка «fr» указывает, что кабель огнестойкий за счет дополнительной обмотки лентой с содержанием слюды. Варианты: «нг-frls» и «нг-frhf», обладающие соответствующими свойствами.

Краткое описание

Нанесённая на провод маркировка помогает понять основные параметры и характеристики используемого изделия. Разобраться во всех этих тонкостях не так уж и сложно. К примеру, для расшифровки аббревиатуры АВВГ нужно знать значение всего трёх элементов:

1. Первая буква обозначает металл, из которого был изготовлен провод. В этом случае — алюминий (А). Если же эта буква и вовсе отсутствует, тогда кабель изготовлен из меди.
2. Следующая аббревиатура указывает на то, что в таком изделии присутствует виниловое покрытие. Две буквы «В» означают то, что кабель имеет двухслойную защиту из ПВХ. Такой материал всегда отличается своим качеством и надёжностью.
3. Последняя буква «Г» указывает на то, что у этого вида кабеля отсутствует специальное защитное покрытие, так как он «голый».

На некоторые изделия производители дополнительно наносят ещё один элемент маркировки — «а», это значит, что провод не поддерживает горение. Огромное преимущество в том, что такие кабели можно легко скручивать в объёмные пучки, совершенно не переживая за возможное возгорание. Вместо маленькой буковки «а» может быть нанесено «нг», но это обозначает то же самое (не поддерживает горение).

В зашифрованном названии можно встретить и другие сокращения, которые тоже указывают на ту или иную особенность кабеля. Но нужно помнить, что первая буква всегда отображает тип жилы. Специалисты рекомендуют придерживаться следующей схемы, которая поможет безошибочно разобраться со всеми характеристиками приобретаемого провода:

• Первая буква в аббревиатуре всегда указывает на материал, из которого была изготовлена жила. В некоторых случаях она может отсутствовать.
• Следующая буква определяет вид жилы. Во многих случаях можно увидеть большую «П», а это значит, что каждый виток уложен параллельно.
• Если буква «В» заменена на «Б», то в кабеле присутствует защитная броня, которая представлена металлической лентой. Если рядом стоит «Ш», значит, в изделии предусмотрено наличие дополнительной защиты ПВХ-шлангом. Стоит отметить, что различные модификации провода повлияли и на итоговую маркировку, которая теперь выглядит так — АВБбШв.
• В некоторых названиях стали добавлять большую букву «С», которая свидетельствует о сверхпрочной свинцовой оболочке. Если присутствует пометка «2л», то это может указывать только на две лавсановые ленты. В результате добавления новых символов кабель получил совершенно новое название — АСБ2лГ.
• Гибкость провода всегда обозначается двумя большими буквами «КГ».
• А вот аббревиатуры «2г» и «Э» наносятся только на тот кабель, где есть изоляция с двойной герметичностью из качественного полиэтилена и алюминиевой ленты, а также используется экранирование.

Такие обозначения были разработаны производителями для лаконичного шифрования наименований кабеля. Для стандартной проводки ничего нового ещё не придумали. Все буквы отвечают той или иной характеристике изделия. Цифрами обозначаются площади и их сечения, а также количество жил. В бытовой отрасли чаще всего используются провода с такой маркировкой:

• Начальная буква «А» указывает на то, что изделие изготовлено из алюминия, а вот её отсутствие может говорить о медном основании.
• Большая «П» в середине обозначает провод.
• Далее производители указывают вид используемой изоляции: «В» — виниловая, «Р» — резиновая, «П» — полиэтиленовая.
• Последняя буква всегда говорит о защитном слое. Если нанесена «Л», то провод покрыт лаком изолирующей хлопчатобумажной оплётки.

Конструктивные особенности ВВГ-Пнг

Силовым кабелям присуще одинаковое строение. Отличия могут заключаться в использовании разных материалов для производства элементов.

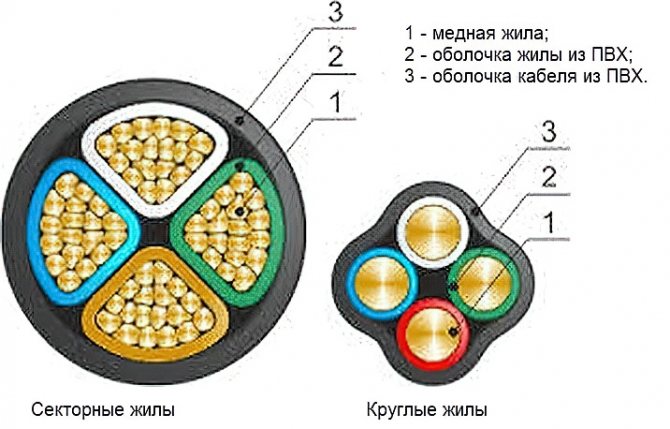

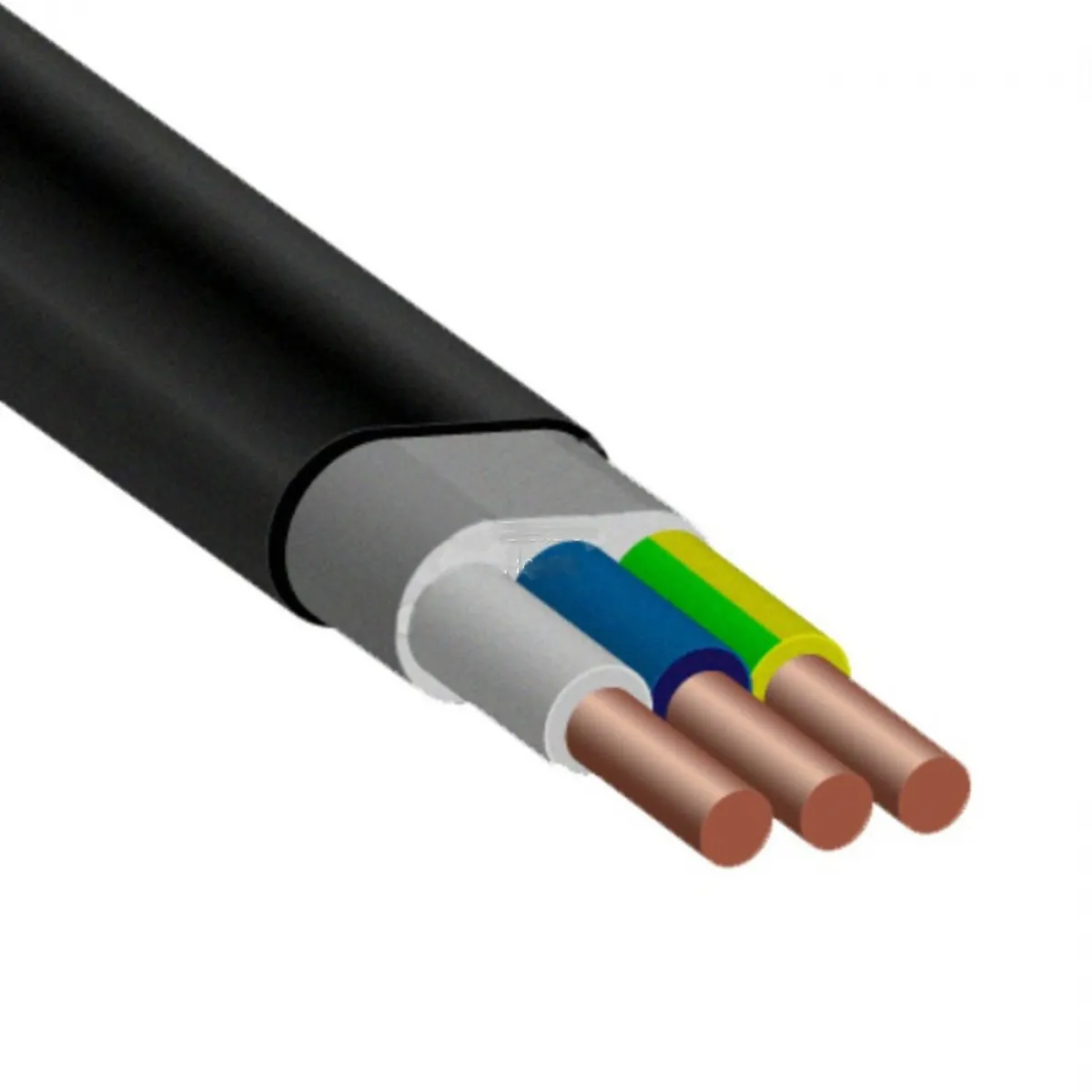

Конструкция провода включает в себя изолированные жилы, которые обрамлены основной изоляцией и защитной оболочкой. Защиту изделия от разного рода механических воздействий обеспечивает внешняя оболочка, иногда усиленная броней.

Токопроводящая жила

Тоководы имеют круглую либо секторную форму. При изготовлении проводников часто используется электролитическая медь определенных марок (включая марки MO, MI). Линейка сечений жил представлена в стандартном варианте.

Фазная изоляция

В качестве покрытия фазных проводников выступает изоляция. Фазная изоляция должна быть гибкой, а также отличаться механической и электрической прочностью.

Внешняя оболочка

Данная оболочка представляет собой защитный слой, который покрывает конструкцию силового кабеля. В процессе изготовления оболочки может применяться поливинилхлоридный пластикат.

Дополнительные элементы

К данной группе относятся определенные компоненты, которые влияют на повышение внутренней изоляции и защищенности токопроводящих жил.

Такая роль отводится следующим элементам:

1. Экранирующая оплетка
2. Броня (слой, состоящий из металлических лент)
3. Подкладка под имеющийся защитный слой
4. Заполнитель промежутков
5. Поясная изоляция

АПвБбШп, ПвБбШп:

• в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;

• в грунтах с повышенной влажностью;

• в воде.

Длительно допустимые токовые нагрузки больше на 16% в сравнении с кабелями с изоляцией из ПВХ-пластиката, а также при равных токовых нагрузках дают возможность использовать кабели сечением на ступень ниже.

Кроме того, силовые кабели из СПЭ имеют более высокую надежность при эксплуатации, медленное старение изоляции, высокую электрическую прочность изоляции, меньшую массу и габариты.

Технические характеристики кабелей

Номинальное переменное напряжение частотой 50 Гц, кВ……………………………………………… 1

Максимальное переменное напряжение частотой 50 Гц, кВ . . . . . . . . . . . . . . . . . . . . . . . . . 1,2

Испытательное переменное напряжение 50 Гц, 10 мин, кВ . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5

Сопротивление изоляции при температуре 90 °С, МОм x км, не менее . . . . . . . . . . . 500,005

Рабочая температура жил, °С . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+90(+70)

Температура жил при работе в аварийном режиме, °С . . . . . . . . . . . . . . . . . . . . . . .+130(+80)

Температура жил при коротком замыкании в течение 4 с, °С. . . . . . . . . . . . . . . . .+250(+160)

Эксплуатация:

при температуре окружающей среды, °С. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –50÷+50

влажности воздуха при 35 °С, %…………………………………………………………………………………. 98

Монтаж при температуре не ниже, °С……………………………………………………………………………. 15

Радиус изгиба кабеля, наружных диаметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,5

Гарантийный срок эксплуатации, лет………………………………………………………………………………. 5

Срок службы, лет……………………………………………………………………………………………………………. 30

Для кабелей с изоляцией из ПВХ-пластиката.

Самонесущие изолированные провода применяются на ВЛ электропередачи с подвеской на опорах или фасадах зданий и сооружений (табл. 49—51).

Типы самонесущих изолированных проводов:

СИП-1; СИП-1А;

СИП-2; СИП-2А; СИП-3.

Конструкция:

1) фазная токопроводящая жила из алюминия, многопроволочная, уплотненная;

2) нулевая несущая жила из алюминиевого сплава ABE или сталеалюминиевая, многопроволочная, уплотненная;

3) изоляция:

• светостабилизированного полиэтилена (LDPE) для проводов СИП-1, СИП-1А;

• светостабилизированного полиэтилена (XDPE) для проводов СИП-2, СИП-2А, СИП-3.

Таблица 49. Технические характеристики проводов СИП-1, СИП-1А, СИП-2, СИП-2А, СИП-3

Количество и сечение жил, шт. x мм2	Масса, кг/км	Диаметр, мм	Токовая нагрузка, А	Ток короткого замыкания, кА
СИП-1, СИП-1А
1×16 + 1×25	159,29	192,99	15	75	1
2×16	—	135,84	13	70	1
2×25	—	202,4	15	95	1,6
3×16 + 1×25	294,48	327,97	22	70	1
3×25 + 1×35	434,19	478,85	26	95	1,6
3×35 + 1×50	600,04	651,68	30	115	2,3
3×50 + 1×70	815,64	884,12	35	140	3,2
3×70 + 1×95	1122,41	1205,21	41	180	4,5
3×120 + 1×95	1620,18	1702,98	47	250	5,9
4×16	—	271,7	22	70	1
4×25	—	404,81	26	95	1,6
4×16 + 1×25	362,4	395,89	22	70	1
4×25 + 1×35	535,39	580,06	26	95	1,6
СИП-2, СИП-2А
1×16 + 1×25	157,9	189,86	15	105	1,5
2×16	—	131,9	13	100	1,5
2×25	—	253	15	130	2,3
3×16 + 1×25	290,4	322,13	22	100	1,5
3×25 + 1×35	428,9	465,13	26	130	2,3
3×35 + 1×50	574,61	624,2	30	160	3,2
3×50 + 1×70	809,51	867,04	35	195	4,6
3×70 + 1×95	1089,59	1165,1	41	240	6,5
3×95 + 1×95	1363,32	1438,83	45	300	8,8
3×120 + 1×95	1579,67	1655,18	47	340	7,2
4×16	—	263,8	22	100	1,5
4×25	—	394,3	26	130	3,2
4×16 + 1×25	356,98	388,7	22	100	1,5
4×25 + 1×35	528,31	564,57	26	130	3,2
СИП-3
1×50	239	12,6	245	4,3
1×70	304	14,3	310	6,4
1×95	383	16	370	8,6
1×120	461	17,4	430	11
1×150	552	18,8	485	13,5

Таблица 50. Техническая характеристика проводов СИП-1, СИП-1А, СИП-2, СИП-2А, СИП-3

Параметр	СИП-1, СИП-1А	СИП-2, СИП-2А	СИП-3
Номинальное переменное напряжение частотой 50 Гц, кВ	1	1	20
Рабочая температура жилы, °С, не более	70	90	90
Температура жилы в режиме перегрузки в течение 8 ч, °С, не более	80	130	130
Температура короткого замыкания, °С	135	250	250
Температура окружающей среды, min/max, °С	–50/+50
Монтаж при температуре, не ниже, °С	–20
Гарантийный срок эксплуатации, лет	3
Срок службы, лет	25

Таблица 51. Сопротивление токопроводящих жил, Ом/км, не более

Сечение, мм2	Фазные	Несущие
16	1,91	—
25	1,2	1,38
35	0,868	0,986
50	0,641	0,72
70	0,443	0,493
95	0,32	0,363
120	0,253	0,288
150	—	0,236

Технические параметры кабеля ВВГ-Пнг(A)-LSLTx:

Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.1.2 Вид климатического исполнения УХЛ, категорий размещения 3 и 4 по ГОСТ 15150. Диапазон температур эксплуатации от -50 °С до 50 °С. Относительная влажность воздуха при температуре до 35 °С до 98 %. Прокладка без предварительного подогрева производится при температуре воздуха не ниже -15 °С. Допустимый радиус изгиба кабелей при прокладке – не менее 7,5 максимальных наружных диаметров. Эквивалентный показатель токсичности продуктов горения более 120 г/м3. Кабели не распространяют горение при групповой прокладке по категории А. Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %. Огнестойкость – не менее 180 мин. Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов: – изоляции – не более 100 мг/г; – оболочки – не более 80 мг/г. Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С. Длительно допустимая температура нагрева жил кабелей в режиме перегрузки не более 90 °С. Максимально допустимая температура нагрева жил кабелей при коротком замыкании (второе значение для кабелей с токопроводящими жилами сечением более 300 мм²) – не более 160/140 °С. Продолжительность короткого замыкания не должна превышать 5 с. Предельная температура нагрева жил по условиям невозгорания при коротком замыкании – не более 350 °С. Строительная длина кабелей оговаривается при заказе. Срок службы 30 лет с даты изготовления кабелей.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения: – на открытых площадках – не более 2 лет; – под навесом – не более 5 лет; – в закрытых помещениях – не более 10 лет.

Нормативный документ: ТУ 16-705.496-2011, ТУ 16.К73.108-2013

Сечение, мм2: 1,5;10;16;2,5;4;6

Размер и вес кабеля ВВГнг(А)-LS, ВВГнг-LS на напряжение 1 кВ:

Количество и сечение жил, шт х кв.ммМасса кабеля, кг/кмНаружный диаметр, мм1 кВ1 кВ

1×1,5 ож	48	5,4
1×2,5 ож	60	5,8
1×4,0 ож	85	6,6
1×6,0 ож	108	7,1
1×10 ож	152	7,9
1×16 ож	228	9,4
1×25 ож	333	11
1×35 ож	431	12
1×50 ож	565	13,4
1×70	832	15,9
1×95	1093	17,8
1×120	1365	19,8
1×150	1670	21,4
1×185	2082	24,8
1×240	2673	27,8
2×1,5 ож	129	9
2×2,5 ож	160	9,7
2×4,0 ож	230	11,4
2×6,0 ож	290	12,4
2×10 ож	402	14
2×16 ож	558	15,9
2×25 ож	957	21,4
2×35 ож	1236	23,7
2×50 ож	1605	26,7
2×70	1702	25
2×95	2231	27,7
2×120	2734	29,8
2×150	3353	32,3
2×185	4109	35,5
2×240	5256	39,7
3х1,5 ож	149	9,4
3х2,5 ож	189	10,2
3х4 ож	276	12,1
3х6 ож	354	13,1
3х10 ож	500	14,9
3х16 ож	708	16,8
3х25 ож	1196	22,6
3х35 ож	1559	25,1
3х50 ож	2038	28,2
3х70	2334	28
3х95	3123	31,6
3х120	3886	34,6
3х150	4721	37,7
3х185	5818	41,3
3х240	7610	46,9
3х2,5+1х1,5 ож	221	11,1
3х4+1х2,5 ож	324	13,2
3х6+1х4 ож	419	14,4
3х10+1х6 ож	591	16,3
3х16+1х10 ож	864	18,9
3х25+1х16 ож	1442	25
3х35+1х16 ож	1738	26,5
3х50+1х25 ож	2307	29,9
3х70+1х35	2732	30,8
3х95+1х50	3701	35,3
3х120+1х70	4688	39
3х150+1х70	5521	42,1
3х185+1х95	6934	46,9
3х240+1х120	8943	52,8
4х1,5 ож	177	10,2
4х2,5 ож	227	11,1
4х4 ож	334	13,2
4х6 ож	433	14,4
4х10 ож	619	16,3
4х16 ож	905	18,9
4х25 ож	1507	25
4х35 ож	1939	27,4
4х50 ож	2545	31
4х70	3042	30,7
4х95	4131	35
4х120	5085	37,7
4х150	6183	41,1
4х185	7678	45,3
4х240	9979	50,9
5х1,5 ож	212	11
5х2,5 ож	274	12
5х4 ож	405	14,4
5х6 ож	529	15,7
5х10 ож	782	18,3
5х16 ож	1138	20,8
5х25 ож	1843	27,3
5х35 ож	2400	30,0
5х50 ож	3196	34,4
5х70	4017	35,6
5х95	5246	40,0
5х120	6544	42,9
5х150	8132	47,8
5х185	9782	52,0
5х240	12783	58,4

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

В таблице ниже представлено сравнение технико-эксплуатационных характеристик основных разновидностей кабеля ВВГ:

Сравниваемый параметр	ВВГ	ВВГнг	ВВГнг-LS
Допустимое напряжение, В	660	660	1000
Частота, Гц	50	50	50
Число токоведущих жил	1-5	1-5	1-5
Сечение жил, кв. мм	1,5-240	1,5-240	1,5-240
Срок эксплуатации	10 лет – в закрытой комнате, 5 лет – на улице под навесом	30	30
Заполнение	отсутствует	отсутствует	пластикат
Не распространяет огонь	одиночный монтаж	одиночная или групповая прокладка	одиночная или групповая прокладка
Возможность эксплуатации в сложных условиях	допустима	допустима	допустима

Подводя итог, отметим, что медный провод ВВГнг-LS – лучший вариант для эксплуатации в жилых помещениях или офисах, где постоянно трудятся люди. Модификация ВВГнг, хоть и отвечает многим требованиям пожарной безопасности (в том числе не распространяет огонь при групповом монтаже), но в идеале должна использоваться лишь при наружной установке или в стационарном оборудовании, расположенном за пределами зданий. Это касается даже промышленных объектов. Стандартный ВВГ выделяет много дыма и токсичных веществ, что будет фатальным для человека и изготавливаемой продукции.

Способы прокладки

Существует три основных способа прокладки электропровода: открытый, скрытый, под землей и воздушный.

Открытый способ ведется по конструкциям и поверхностям из плоховозгораемых и не поддающихся горению материалов: гипсу, штукатурке, бетону. Открытую прокладку можно вести и на подвесных сооружениях, но ни в коем случае здесь не должно наблюдаться провисаний или сильного натяжения кабеля. При существующей угрозе повреждения необходимо заранее обеспечить защиту.

Дополнительная защита необходима при прокладке кабеля на деревянных поверхностях. В этом случае электропровод укладывается с использованием способов защиты. На открытых поверхностях кабель сейчас почти не прокладывается.

Метод скрытой проводки, который применяется в основном в жилых помещениях, в наше время самый распространенный, потому что провод идет не по стене, а внутри ее, и снаружи ничего не видно.

Эта работа оценивается немного дороже, но есть и преимущества, которые компенсируют расходы:

• невидимость провода;
• защита от влаги;
• недоступность для животных и детей.

Минус при этом может быть только один: при сверлении можно наткнуться на кабель. Чтобы такого не случилось, перед тем, как начать работу, необходимо ознакомиться с планом электрического снабжения дома.

Прокладка под землей требует больших финансовых затрат и специальной защиты. Монтаж проводится в герметичных коробках по кабельным сооружениям и эстакадам.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Yandex.RTB R-A-1479455-7

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

Yandex.RTB R-A-1479455-3

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

Yandex.RTB R-A-1479455-8

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ	И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.
Сечения одно- и многопроволочных жил	Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.
Класс гибкости кабеля ВВГ	В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.
Фасонная и обычная жила кабеля ВВГ	Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами. Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.
Количество жил кабеля ВВГ	Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.
Нормы по сечению жил кабеля	Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.
Толщина изоляции кабеля ВВГ	Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.
Толщина оболочки кабеля ВВГ	Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.
