Азбука работы: электропроводка в частном доме
В частном доме не обойтись без контуров, которые и питают электроприборы. Подходя ответственно к разработке схемы, сначала вам посоветуем продумать варианты с освещением, затем с установкой розеток (обязательно с учетом подключения бытовых приборов) и уж затем вы приблизитесь к отделочным работам. Каждый из установленных контуров идет с собственным автоматическим выключателем, а группа из контуров – с УЗО (это известное всем устройство защитного отключения). В свою очередь и выключатели и устройства контроля закольцовываются на специальном распределительном щите.
Как советуют опытные электрики, лучше заранее сделать большее количество контуров (можно на будущее «про запас»). Это еще и вдвойне удобно в том случае, если вам придется столкнуться с коротким замыканием – в других контурах проблем с электропотреблением не будет никаких. Так что для удобства и безопасности такое решение будет одним из самых предпочтительных.
Если у вас приборы будут достаточно большой мощности, например, электроплита, стиральная машина, холодильник, то вам понадобятся провода большого сечения, они подводятся отдельно. Напомним, что нагрузка на все без исключения контуры, отвечающие за питание трехфазного оборудования (на 380 В) в бытовых условиях дома не должна превышать показателей в 6 кВт, а те, что работают с приборами на 220 В – 2 кВт.
Советов мы можем дать вам множество, но основной и главный для всех времен и народов – не пренебрегать правилами вашей же безопасности! А это значит, что если надо сделать заземление, значит нужно его непременно провести! Если надо купить розетку определенного класса, отвечающего за безопасность во влажных помещениях (а желательно еще иметь и вентиляцию в ванной комнате), значит нужно ее приобрести и не жалеть потраченных денег. А теперь приводим основные тезисы работы с электропроводкой в частном доме.
- В случае, если вы решили установить электрический обогрев комнат, то вам понадобятся контуры, питающие радиаторы. При этом нагрузка на них не должна также превышать пограничных значений.
- Выбирая маршруты для проводки, нужно учитывать главное правило – нельзя укладывать по диагонали, а лишь по горизонтали и вертикали. Это касается не только стен, но и потолка, а также пола (мерьте хоть металлической линейкой, но обеспечьте).
- Схему имеющейся электропроводки лучше держать в наличии у себя дома – это позволит избежать повреждений кабеля при непредвиденном ремонте.

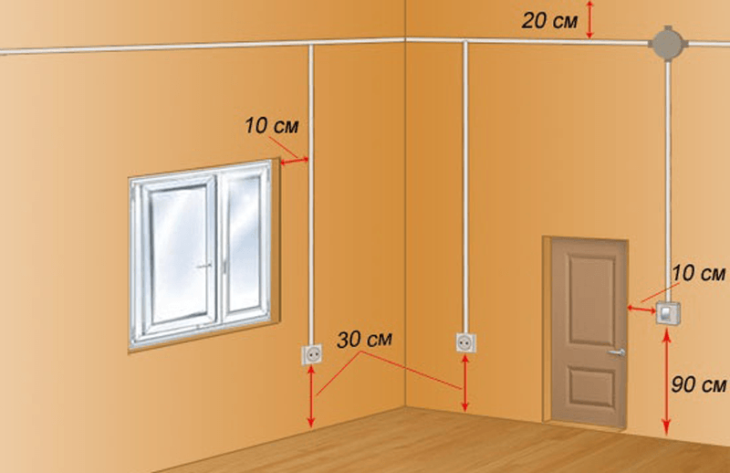

- В вертикальной плоскости обычно прокладывают проводку возле дверных проемов, а по горизонтали – на высоте полуметра над полом (это общепринятое правило).
- Проводку лучше всегда делать, чтобы она была с запасом, тогда при экстренной необходимости особых доработок не понадобится.
- Диаметр трубок для защиты кабеля выбирают, подсчитав необходимое количество одножильных проводов, собранных вместе.
- Диаметр с уже подсчитанным количеством одножильных проводов должен быть процентов на 20 больше, чем диаметр самого кабеля.
- Обеспечить безопасность в вашем доме можно при помощи гофротруб, которые, находясь под слоем штукатурки, значительно снижают шансы возникновения пожара.
- Специальные канавки под телевизионный или интернет-кабель также лучше сделать заранее во всех комнатах, даже если пока в них нет телевизора или компьютера.
- В ванной комнате нужно учитывать постоянную повышенную влажность, поэтому розетки должны быть определенного класса защиты и установлены в местах, где меньше вероятность попадания воды.
Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.
Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.
Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.
Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
Ввод электричества в дом
Чтобы подключить каркасный дом к магистральной линии, необходимо сделать ответвление. Для этого подходит два способа – подключение кабеля по воздуху или под землей. Также необходимо выбрать количество жил в кабеле. Если напряжение будет однофазным (220 В), используют трехжильный кабель, а если трехфазным (380 В) – пятижильный.
На конце вводного кабеля находится счетчик, учитывающий потребление электроэнергии. Располагают его снаружи, ведь контролер должен иметь возможность без проблем снять показания, даже если хозяина нет дома. Для защиты счетчика его помещают в специальный короб или герметичный щиток. Он сохранит измерительный прибор от негативного атмосферного влияния.
Далее от счетчика электрический кабель ведут внутрь здания. Просверливают отверстие в стене. Например, в двухэтажном доме это делают в районе перекрытия между этажами. Для защиты электропроводки и соблюдения противопожарных норм кабель помещают в гофру, затем протягивают ее через отверстие и закрепляют в перекрытии. Внутри дома провод подключают к распределительному щитку в выбранном месте.
Полезное: Скрытая электропроводка в каркасном доме
Важно! Между счетчиком на улице и распределительным щитком внутри должен быть автомат. Необходимость его установки связана с обеспечением защиты кабеля между этими элементами
Так, если случайно кабель повредится (например, на входе в дом) либо произойдет короткое замыкание в системе, автомат сработает и выключит электричество. Если же автомат не ставить, может возникнуть ситуация, когда счетчик полностью выгорит, и тогда отключится вся магистральная линия.
Проводка наружная
Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

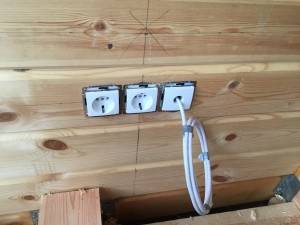

Открытый кабель
Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.
Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).
Электротехнические трубы
Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.
Кабель-каналы

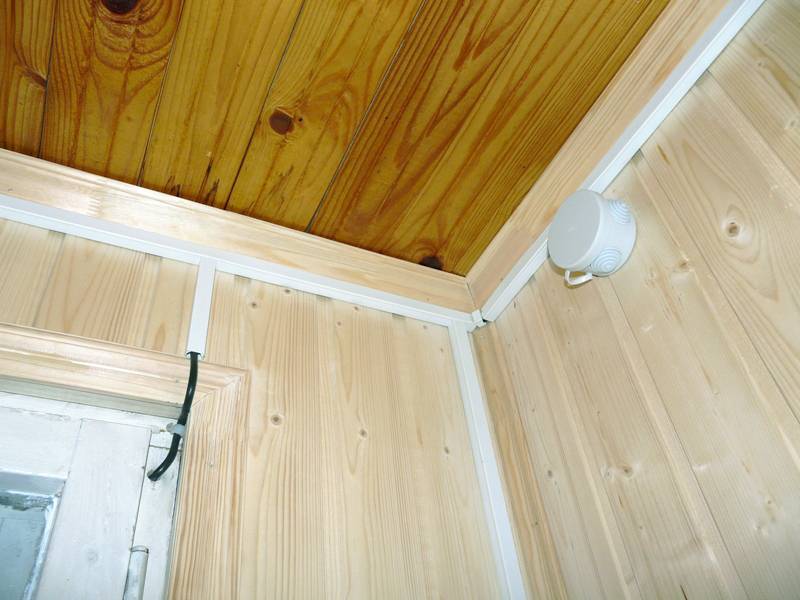

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).
Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.
Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:
Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.
Монтаж в доме
Выполнить проводку в доме своими руками при наличии минимальных познаний в электромонтаже несложно даже начинающему электрику. Сложность здесь кроется в правильном расчете сечения жил и параметров защитных устройств. Этот вопрос лучше доверить профессионалу. Если должных познаний в электротехнике нет, то проектировать электросеть себе в коттедж самостоятельно не стоит.
Перед монтажом проводки следует разметить местоположение электроприборов
Порядок действий
Электропроводка в каркасном доме монтируется в несколько шагов:
- Производится разметка линий укладки проводов и мест под розетки, выключатели и распределительные коробки.
- Собирается вводной щит с УЗО, дифавтоматами и счетчиком электроэнергии.
- Выполняется просверливание деревянных перегородок и перекрытий в местах прохождения сквозь них кабелей.
- По разметке укладываются защитные короба, трубы или кабель-каналы и в них протягиваются электрические провода.
- Устанавливаются и подключаются выключатели с розетками.
- Производится проверка сопротивления изоляции и работоспособности системы.
Выбирая провода и конструкции особое внимание уделите пожарной безопасности
Варианты соединения кабелей
Соединять проводку в каркасном доме рекомендуется с помощью пружинных или винтовых клемм. Этот вариант наиболее надежен и прост при самостоятельном монтаже. Пайку сделать сложнее, а скрутка по неопытности часто выходит не слишком долговечной.
Если провода приходится укладывать внутри стен каркасника или по ним за декором, то делать это следует исключительно с применением металлических труб. Скрытая схема электропроводки в частном доме, построенном полностью или в основном из дерева, должна реализовываться только таким образом. Использовать здесь гофры либо пластиковые трубки по нормам ПУЭ нельзя. Допустимы только трубы из стали, нержавейки или меди.
Заземление
Особое внимание должно быть уделено заземлению. Внутри дома оно делается посредством специального контура на отдельной шине в распределительном щите
А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков.
Схема расположения заземления в частном доме
Прокладка электропроводки в электротехнических коробах и кабель-каналах
В данном случае проводка укладывается в пластиковые специальные короба, которые называют кабель-каналами, они должны быть сделаны из огнеупорного пластика.
Чтобы аккуратно установить кабель-каналы, необходимо затратить немало терпения и времени.
Стальные электротехнические короба: а — прямой; б— тройниковый; в — угловой для измерения трассы в горизонтальной плоскости; г — угловой для изменения трассы в вертикальной плоскости.
Использование коробов дает возможность изменять конфигурацию прокладки электропроводки и добавочно размещать выключатели и розетки.
На рынке можно повстречать короба различных цветов и размеров. В комплекте даются разные добавочные элементы: уголки, как внешние, так и внутренние, заглушки, стыки. Это дает возможность в значительной степени упростить процесс установки электропроводки в каркасном доме.
Но у этого способа есть и ряд недостатков, среди которых самый частый — размещение на непросохшей деревянной вагонке коробов. Со временем дерево коробится, и короб начинает деформироваться.
Прокладку в кабель-каналы проводки необходимо проводить только после полного высыхания древесины. В таком случае удастся избежать повреждения проводки в результате ее деформации.
Из перечисленных выше способов прокладки электропроводки использование кабель-каналов приводит к увеличению стоимости процесса. Но если сопоставить все недостатки и преимущества, это самый предпочтительный способ укладки электропроводки.
Способы прокладки
Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.
Наружная
Наружную проводку можно сделать четырьмя способами:
- Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.

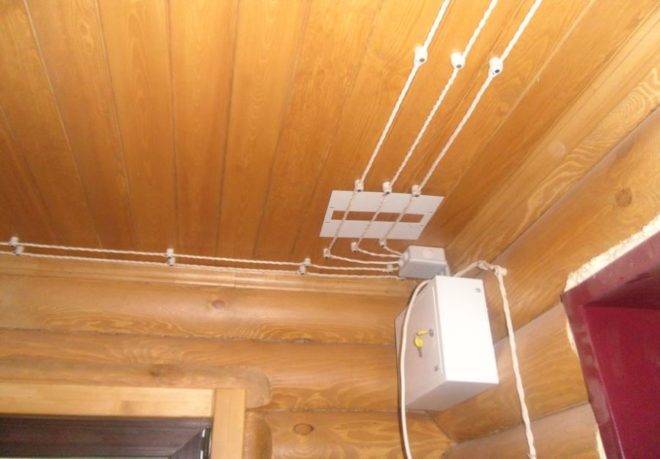

- Витой провод на керамических изоляторах.
- Силовая линия в кабель-канале или пустотелом плинтусе.
- Электропровод в металлической либо пластиковой гофре (трубе).
Варианты проведения открытой проводки
Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.
Открытая проводка это лучший вариант для каркасных домов
Скрытая в обшивке проводка
Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

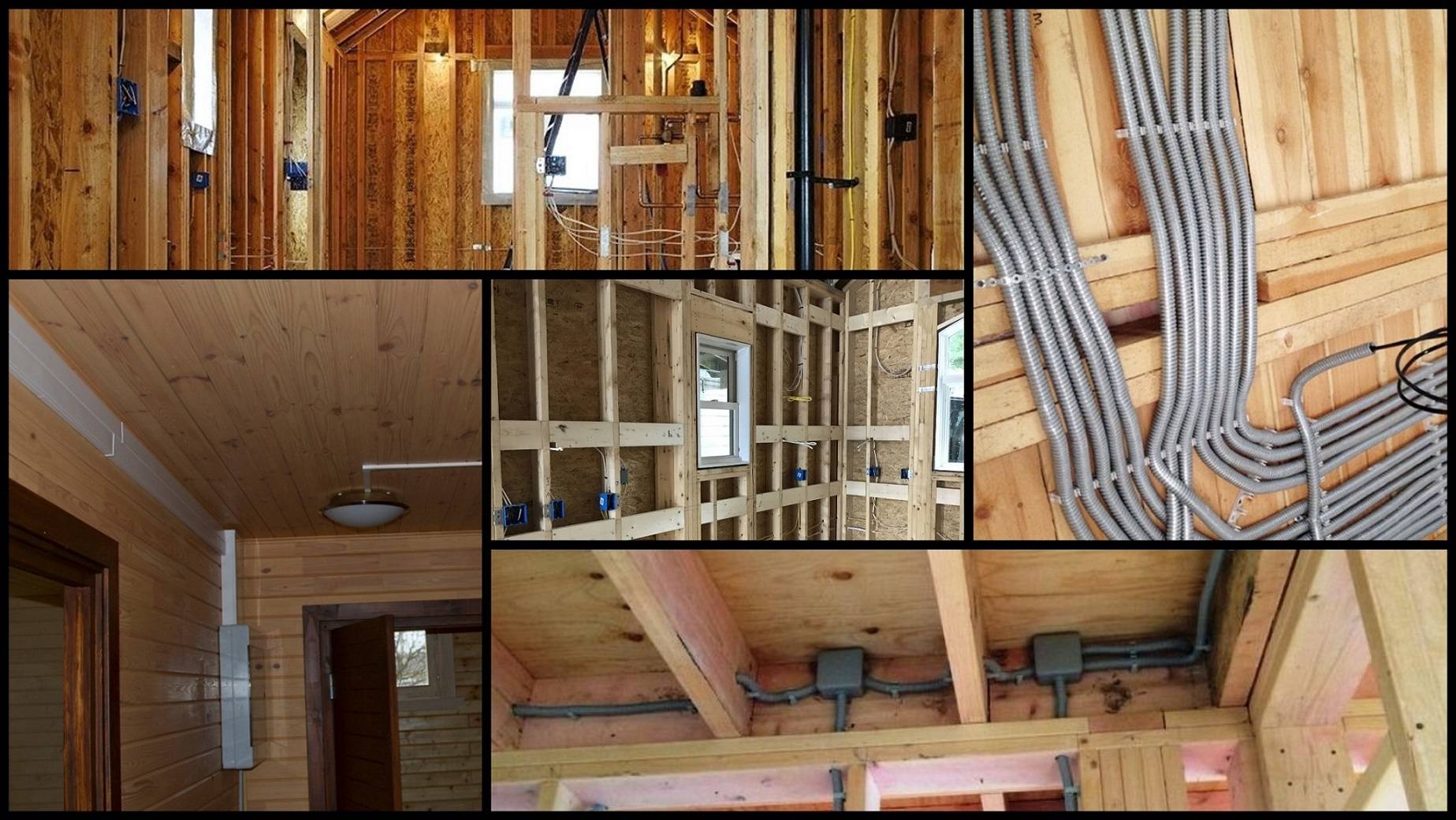

Разводка скрытым способом осуществляется еще на этапе строительства
Открытая проводка
Простой вариант электросистемы — открытая проводка — оптимален для каркасного дома. Преимущества такого метода обеспечивают безопасность, а эстетичный внешний вид легко организовать с помощью кабель-канала, в который прячется провод. Монтаж легко осуществить своими руками, используя качественные материалы и инструменты. В процессе работы следует придерживаться схемы размещения всех элементов, то есть розеток, выключателей, распределительных коробок. И также стоит знать особенности используемых элементов и типов соединений, о которых рассказывает видео.
Применение кабель-каналов и монтаж коробов
Монтаж системы с кабель-каналами и коробами предполагает предварительное крепление одной части кабель-канала согласно линии расположения проводов. Для этого используются саморезы. При этом система может проходить по линии плинтусов.
После закрепления в основу укладывается провод. Монтируются распределительные коробки. Далее устанавливаются розетки и выключатели, а потом осуществляется подключение системы к сети. Переходники активно применяются для соединения проводов. Более подробно обо всех особенностях процесса рассказывает видеоролик.
О прокладке проводов на видео
Часто при монтаже электропроводки используется гофрированная труба. Жаростойкий материал трубы обеспечивает безопасность при чрезвычайных ситуациях. Процесс монтажа мало отличается от метода применения кабель-каналов и коробов. При этом гофрированная трубка может быть легко спрятана внутри стен.
Для начала работ своими руками необходимо определить линии крепления трубы. Далее элемент фиксируется к поверхности, кабель проводится внутрь до распределительной коробки. Более подробно особенности монтажа изложены в видеоролике.
Как сделать монтаж в гофрошланге: видео
В процессе обустройства электропроводки своими руками могут возникнуть сложности, связанные с индивидуальным устройство стен, планировкой, подключением. Поэтому помощью профессионального мастера необходима всегда.
Распределительный щиток
После вхождения в распределительный щиток кабель с улицы подсоединяется к вводному автомату. Для этого покупают такой же автомат, как и тот, что защищает счетчик от выгорания.
Далее собирают коммутацию в распределительном щитке согласно заранее составленной схеме. Она подразумевает подключение автоматов отходящих линий, дифференциальных автоматов, приборов защиты УЗО.
По правилам подключения электрики для каждой комнаты в щитке необходимо выделять два автомата – по одному на розетки и светильники. Что касается ванной и кухни, то там нужно выделять дополнительные автоматы для розеток, в которые будет подключаться бытовая техника.
Какой тип проводки выбрать?
Электропроводку в подобных строениях можно выполнять, как и в обыкновенных домах, двумя способами – наружным (или открытым) и внутренним (скрытым).
Вариант наружной разводки подразумевает монтаж проводов по стенным и потолочным поверхностям при помощи специальных кабель-каналов, электротехнических труб или открытым способом. Разводка выполняется, когда основные строительные этапы уже завершены.
Скрытая проводка в каркасном доме предполагает размещение проводников внутри стен и потолочных перекрытий. Снаружи будут только выключатели, розетки и кончики проводов для подсоединения осветительных приборов.
Пример на видео:
https://youtube.com/watch?v=WpH3-_Iepb8
Каждый способ имеет свои положительные и отрицательные стороны.
Главный плюс внутренней проводки в том, что она эстетична, все проводники и соединения спрятаны, ничего не портит внешний вид помещения. Минусов у неё гораздо больше:
- Любой коммутационный аппарат (розетка или выключатель) установлен окончательно, перенести его куда-нибудь на новое место вы уже не сможете.
- Нет возможности периодически производить осмотр, и оценивать состояние электросети.
- Внутренняя проводка в материальном плане обходится дороже, чем наружная, к тому же требует немалых физических затрат.
- Страховые фирмы не рискуют оформлять договора на деревянные каркасные дома с электропроводкой внутреннего исполнения.
- Нет возможности в монтаже дополнительных точек (например, если понадобится в какой-то комнате ещё одна розетка).
Основным достоинством наружной проводки является её доступность, то есть она находится на виду и можно контролировать её состояние. Соответственно, есть возможность ремонта, в нужный момент вы можете заменить не только выключатель или розетку, но и провода.
К минусам наружного варианта проводки можно отнести то, что она не всегда органично вписывается в общий интерьер помещений. Также, когда провода на виду, увеличивается риск их повреждения.
Как видите, все аргументы склоняются к тому, что электрика наружного исполнения в каркасном доме предпочтительнее. К тому же статистика говорит о том, что пожары чаще возникают в строениях со скрытой разводкой.
Распределительный щиток
После вхождения в распределительный щиток кабель с улицы подсоединяется к вводному автомату. Для этого покупают такой же автомат, как и тот, что защищает счетчик от выгорания.
Далее собирают коммутацию в распределительном щитке согласно заранее составленной схеме. Она подразумевает подключение автоматов отходящих линий, дифференциальных автоматов, приборов защиты УЗО.
По правилам подключения электрики для каждой комнаты в щитке необходимо выделять два автомата – по одному на розетки и светильники. Что касается ванной и кухни, то там нужно выделять дополнительные автоматы для розеток, в которые будет подключаться бытовая техника.
Скрытая электропроводка в доме каркасного типа
Перед пароизоляцией
Прокладка коммуникаций в толще каркасных стена отличается большей трудоёмкостью. Но у нее есть один важный плюс – почти все элементы электросети находятся за обшивкой, и потому не бросаются в глаза
Так что, если вам важно сохранение красоты интерьера – выбирайте этот вариант
Монтировать проводку скрытым способом можно по двум схемам. Первая предусматривает укладку проводов (в гофре или без нее) в слое контртеплоизоялции, который расположен внутри помещения перед пароизоляционной мембраной. Если такой слой есть — то его толщина обычно достаточна для:
- Прокладки проводов.
- Установки встроенных подрозетников, выключателей и распаечных коробок.
Плюсом этой технологии будет сохранение целостности стоек каркаса, а также отсутствие перфорации пароизоляционной мембраны.
За пароизоляцией
Если же контрутепления нет, т.е. обшивка находится сразу за пароизоляционным слоем (9с минимальным зазором), то провода протягиваются в толще утеплителя:
- Сначала по маршруту прокладки в стойках сверлятся отверстия, диаметр которых позволяет протянуть гофру или кабель в оболочке.
- По отверстиям прокладывается трасса из гофротруб или сам провод.
- На местах установки выключателей, светильников или розеток делаются петли свободного провода.
Финальная часть работ – монтаж самих розеток и выключателей с подключением их к проводам в толще стен – выполняется после обшивки каркаса поверх утепления и пароизоляции.
Этот способ скрытой прокладки проводов более трудоемкий. Кроме того, он предполагает сверление стоек деревянного каркаса, а это снижает их несущую способность.
Заземление как обязательный этап монтажа
Электроприборы в доме должны быть заземлены:
- Для заземления в распределительном щитке монтируется отдельная шина, к которой присоединяются все заземляющие проводники.
- На участке возле дома монтируется контур заземления. Он представляет собой сварной треугольник со стороной не менее метра, с металлическими штырями и уголками, приваренными по углам. Длина заземляющих элементов должна достигать 3 м.
- При монтаже контура начала в треугольную траншею глубиной от 30-50 см вбиваются стержни, которые затем соединяются металлическими полосами с помощью сварки или болтового крепежа.
- К одному из углов заземляющего контура болтом с гайкой крепится проводник. Он заводится в дом и соединяется с шиной заземления в распределительном щитке.
Для повышения надежности заземления каркасного дома вместо кустарной конструкции можно использовать специальный заземляющий набор из омедненных проводников. Такие приспособления и служат дольше, и со своей основной функцией – отведением заряда в землю -справляются эффективнее.
Тестирование и введение в эксплуатацию
- Проверка сопротивления всех контуров.
- Проверка качества заземления.
- Тестирование сопротивления изоляции.
- Контрольные мероприятия по срабатыванию автоматов/УЗО.
Документ, который будет выдан после проверки электросети каркасного дома, почти гарантированно понадобится при установке, регистрации и пломбировке электросчетчика.
Электрика в каркасном доме будет безопасной и надежной только в том случае, если при ее установке будут использованы правильно подобранные материалы и комплектующие
Также очень важно проектирование электросети с учетом мощности приборов-потребителей и их расположения в здании – потому к работе над электрикой стоит привлекать квалифицированных специалистов с опытом работы на таких объектах
Метки:
3 Варианты открытой проводки – как все сделать правильно
Открытую проводку можно выполнить нескольким способами:
- 1. Жестким кабелем с двойной, а то и тройной изоляцией, который электротехническими скобами надежно крепят к стене, потолку. Выглядит такая проводка страшно, годится разве что для сарая.
- 2. Витым кабелем на керамических роликах, подобно тому, как делалось это на деревнях в 60-е годы. Если дизайн дома в стиле ретро, то смотрится даже ничего.
- 3. Укрытие проводки в гофрированную трубу. Некрасиво, часто труба провисает, собирается пыль, удалить которую полностью невозможно.
- 4. Упрятать проводку в кабель-каналы или пластиковые коробы. С точки зрения надежности и эстетичности, это самый хороший вариант для наружной проводки.
Рассмотрим последовательно способ монтирования открытой проводки в гофре и злектротехнических коробах. Внутри каждой гофрированной трубы находится стальной провод, к которому цепляем конец кабеля и протягиваем его на необходимое расстояние. Концы кабеля и гофры соединяем, намотав изоленту, чтобы проводка не выскакивала из трубы при монтаже. Гофра крепится к стенам и потолку специальными крепежными элементами – пластиковыми клипсами. Их располагают одну от другой не более чем через 0,5 м, чтобы хоть какое-то время труба не провисала.
Дополнительную защиту кабелю придадут высококачественные коробы из пластика, обладающие огнеупорными свойствами. Вместе с коробами требуется приобрести комплект дополнительных материалов – уголков, стыков, заглушек. Производители коробов представляют изделия различных цветов, так что можно выбрать подходящий оттенок. Сопутствующая инструкция подскажет, как установить короба и поместить в них проводку.
Разработка проекта электропроводки
Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.
Проектирование требует повышенного внимания
Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.
Материалы и инструменты для изготовления своими руками
При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.
Основные материалы для проводки в каркасном доме:
- кабель электрический, имеющий сечение в 14 мм;
- коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
- розетки и выключатели необходимого уровня функциональности;
- крепёжные элементы и переходники приобретаются с большим запасом.
Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.
Правила, нормы, расчёт нагрузки
Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.
Стандартные параметры нужно учитывать при монтаже
При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы
В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании
Нормативы следует учитывать для безопасности электросистемы
Проведение кабеля в дом и от щитка
Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:
- счётчик электроэнергии;
- вводный двухполюсный автомат защиты;
- защитный автомат отключения по группам;
- прибор УЗО.
Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.
Резьбовое соединение проводов
Пайка является самым надежным видом соединения проводов и контактов,
но создает – неразъемность соединений.
Поэтому самым распространенным видом соединения проводов с электрическими
контактами приборов является резьбовым.
Линейное расширение от изменения температуры у разных металлов
не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем
между контактом соединенных металлов образуется зазор, Для того, что бы забыть об
обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие
тепловые расширения.
Нужно ли делать полукольца под резьбовым соединением?
Если не делать у проводника полукольцо, то площадь соприкосновения
провода с контактной площадкой электроприбора будет гораздо меньше, а это значит,
что в определенных случаях, могут возникнуть проблемы.
Как еще монго увеличить площать соединения в резьбовом соединении?
Для увеличения площади поверхности проводника его можно расплющить.
например, плоскогубцами, надфилем или на наковальне.
Использование клеммных колодок
Сама клеммная колодка представляет собой изолирующую пластину
с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.
Клеммные колодки по способу закрепления в них проводов делятся
на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один
недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно
актуально при подсоединении алюминиевых или многожильных проводов.
Хотя надежность соединения проводов в клеммных колодках ниже,
чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много
меньше. Неоспоримым достоинством клеммных колодок является возможность соединения
в электрической проводке медных и алюминиевых проводов, так как латунные трубки
покрыты хромом или никелем.
Пружинные клеммы Wago – Ваго
Для использования этого типа соединений, с токопроводящей жилы
снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются
фирмой «Wago» (Ваго).
А, что за белая паста находится внутри клемника Ваго?
Внутри клемников находится специальная паста, недопускающая окисления.
Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.
Клеммники Wago бывают двух конструктивных исполнений, одноразовые,
когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко
как вставлять провода, так и вынимать.
Клемники рассчитаны на соединения любых видов одножильных проводов,
в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2.
По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных
и распределительных коробках с силой тока до 24 А.
Клеммная колодка Wago является современным средством соединения
проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные
способы соединения.
