Принцип работы беспроводного пульта дистанционного управления

Преимущества пультов дистанционного управления

Переход на удаленное управление обеспечивает удобство для пользователя, т. к. не нужно передвигаться по жилищу для включения света, установки параметров микроклимата в помещении. В автоматизированной системе человек может с помощью пульта обеспечить качественную работу дома, не вставая с места.

Дистанционное реагирование успешно работает при удаленности объектов от оператора, например при координации летательных средств, самолетов, авто. Маяки, ретрансляторы, радиостанции связи управляются на расстоянии и не требуют непосредственного присутствия человека.

В играх, таких как Xbox, ранее применялась проводная система связи, но замена на беспроводные пульты дает игрокам больше возможностей.

Выключатель-приемник

Устройство представляет из себя сенсорный или кнопочный выключатель света, дополнительно оборудованный приемником радиосигналов. Здесь речь идет как раз о качественном управлении освещением: механическое включение|выключение и управление с пульта не зависят друг от друга. Подобные выключатели встречаются у некоторых производителей электроники, в целом — это достаточно редкое решение, реализованное каким-либо брендом.

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Из простых устройств можно отметить, например Wookee wk-317e — управление нагрузкой до 500 Вт, радиус действия пульта (по заявлению продавца) 30 метров. Частота радиосигнала 433,92 мГц — стандартная для большинства устройств радиоуправления светом. Выключатель достаточно громоздкий и требует нестандартной установочной коробки (подрозетника). В комплекте идет пульт управления, который по всей видимости, невозможно заменить иным устройством. К сожалению нет данных о том, необходим ли выключателю нулевой проводник.

Выключатели-приемники от Legrand серия Celiane имеют более расширенные опции — могут управляться не только с пульта. Прибор имеет функцию полноценного радиореле, может работать с различными передатчиками — пультами в виде обычного выключателя, датчиками движения и трансляторами интернет-сигнала. Естественно, все эти устройства поставляются этим же производителем. Некоторые модели приемников поддерживают функцию диммирования. Из недостатков следует отметить, что это устройство достаточно сложно найти, а также — выключателю-приемнику необходим нулевой провод. Наличие нуля может стать серьезным препятствием при монтаже в уже оборудованное место под обычный выключатель (ведь нуль не предусмотрен).

В процессе поиска мне удалось найти лучшее, на мой взгляд решение — выключатель с Алиэкспресс Smart Switch. Выключатель монтируется вместо обычного, нулевой проводник не требуется! Сенсорный выключатель производится в различных расцветках и может иметь до трех независимых групп управления. К устройству приобретается четырехкнопочный компактный пульт или иное устройство (подобно Legrand). Стоит особо отметить — четыре кнопки пульта могут управлять многими группами света и несколькими выключателями, сам выключатель легко программируется на нужную клавишу. Подробнее об этой модели скоро будет небольшой обзор. Прибор не переводится во включенное состояние при перебоях с электричеством.

Помимо легранда и «безымянного» китайского устройства встречаются и другие производители, к примеру Brenin Mount Switch. Этот прибор также может использоваться в составе умного дома — с пультом, различными датчиками и выключателями. Однако получить грамотную техническую консультацию на их, якобы официальном сайте мне не удалось. Есть подозрения, что у них нет диллера в России, а сайт сделали какие-то шарлатаны.

А вот на сайте производителя «умного дома» noolite «Ноотехника» вполне реально получить консультацию грамотного специалиста. Но, к сожалению у них нет готового решения в виде выключателя-приемника. Однако имеется блок SB-1-100 — подключается в разрыв цепи освещения (ноль не нужен), как и вышеописанные устройства, а также подцепляется к любому выключателю кнопочного или обычного типа. Сам блок крепится в монтажной коробке под самим выключателем. Блок совместим со всеми устройствами умного дома noolite — пульты, датчики и беспроводные выключатели. Способен работать в двух режимах (выбирается при монтаже): релейном, когда у выключателя состояние только вкл. или выкл. и диммируемом, когда яркость ламп плавно регулируется.

Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 — 0,2 мкФ. Иначе лампы могут слабо светиться или мигать. Подробнее о свечении и мигании светодиодных ламп

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

При помощи вышеописанных устройств очень просто реализуется схема управления светом по принципу проходных выключателей. Выключатель-приемник подключается вместо стандартного выключателя, а остальные точки управления реализуются при помощи дистанционных выключателей (передатчиков). Недостаток такой системы — дополнительные точки управления (передатчики) требуют наличия в них батареек. Ну а неоспоримое достоинство — на передатчики не нужно тянуть проводку.

Разновидности моделей

Компания производитель на выбор предлагает модели из серии Sonoff World On. Разница между ним есть и заключается она в методе использования:

1. Sonoff World On (базовая версия) подходит для управления домашними бытовыми приборами, такими как светильник, люстра, камера видеонаблюдения, морозильная камера.
2. Sonoff World On RF — тоже самое реле в базовой версии, но в комплекте идет один пульт управления. Это решение хорошо подойдет для управления воротами или поднятия шлагбаума.
3. Sonoff World On TH оснащен сенсорами измерения температуры и влажности, поэтому гаджет рекомендуется применять в теплице, рядом с котлом или кондиционером.
4. Sonoff World On Duo, 4CH и 4CH PRO — работа с 2 или 4 приборами одновременно. Больше подходят для промышленных задач.

Тип подключения к прибору и сопряжения с мобильным телефоном в целом схож, поэтому в статье рассматривается дальнейшее взаимодействие с самой простой моделью реле.

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой – либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Недостатком систем с использованием инфракрасных лучей является небольшая зона действия передатчика, ограничивающаяся для обычного дистанционного пульта буквально несколькими метрами.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение. Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре. Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

При соответствующем выполнении проводной разводки, с помощью одного пульта можно осуществлять переключение нескольких источников света.

Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

• значительная дальность действия пультов, достигающая 100 метров;
• способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

• ультразвуковыми;
• инфракрасными;
• радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей.

Такие системы очень эффективны для включения – отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации.

В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

МУЛЬТИФОРМАТНЫЙ HD ВИДЕОРЕГИСТРАТОР

Видеорегистратор на 4 BNC входа с возможностью подключения всех основных форматов.

Поддерживает подключение IP камер, как отдельно, так и в комбинации с HD.

Работа с “облаком”.

Отличная модель за 5816 руб.

Примеры реализации

Учитывая, что уровнем освещения энергосберегающих лампочек управлять не получится, остается только один вариант – включать и выключать их. Приведем несколько примеров, как организовать дистанционное управление светом с пульта.

Дистанционный выключатель — это самый простой вариант, в котором розетка (или группа розеток) управляется при помощи дистанционного пульта, к ней можно подключить светильники или другие бытовые приборы. То есть для включения или выключения центрального освещения устройство не подходит.

Пульт с набором управляемых розеток

В качестве еще одного примера простого решения, можно привести вариант, когда контролер, принимающий сигнал от пульта управления, встроен в патрон электрической лампочки.

Патрон с контролером и ПДУ

При этом пульт управления может одновременно работать с группой контролеров, что позволяет регулировать освещенность, включая и выключая определенное количество лампочек на люстре. Но у этого варианта также есть свои недостатки:

• полностью отсутствует универсальность, то есть, управлять можно только работой электрических ламп;
• небольшой размер корпуса приводит к перегреву электронного оборудования, что становится причиной непродолжительного срока эксплуатации, этим особенно страдают изделия китайских производителей.

ПДУ и контролер управления электрооборудованием, представленный на рисунке ниже, позволяет подавать питание на три канала, при этом мощность каждого из них может быть до 1000Вт. То есть можно не только управлять освещением, а и включать другое электрооборудование, например, насос.

Контроллер и ПДУ

Бывает, что производитель не комплектует контроллер дистанционным пультом, в этом случае может быть использован универсальный ПДУ, который подходит для управления работой телевизора (Сони, Самсунг и т.д.), кондиционера (Toshiba, Daewoo, Philips и т.д.), фотоаппарата (Nicon)или даже шлагбаума и замком ворот.

Такие универсальные устройства дистанционного управления (пульты) выпускают многие известные производители электронной продукции, например: JVC, Sony, Panasonic, BBK, Samsung, Thomson, Pioneer, Canon и т.д.

Заметим, что мобильные телефоны могут иметь опцию «универсальный инфракрасный пульт», например, такая функция есть у некоторых моделей Nokia и Apple.

Все, что потребуется после приобретения универсального ПДУ – это его настройка, коды для этого содержит инструкция к устройству.

Универсальный ИК пульт Philips

Говоря об управлении освещением при помощи дистанционного пульта, нельзя не упомянуть о такой концепции, как «Умный дом», в ее основе лежит контроллер, программирование которого происходит через USB соединение при помощи ноутбука или компьютера.

При такой реализации на пульт может быть выведено несколько запрограммированных режимов освещения дома и территории участка, например:

• дежурное освещение;
• ночной режим;
• режим праздничной подсветки;
• освещение определенных комнат и т.д.

Для выбора того или иного режима достаточно нажать определенные кнопки на пульте.

Отправка команд из смартфона

Этот вариант более удобен в применении, но на него нужно потратить больше финансов. Для того чтобы послать дистанционно команду, которая оповестит обустроенную систему, что пришло время готовиться к приезду владельцев недвижимости и включать отопление, нужно купить модуль GSM. Это устройство является обычным выключателем, который отвечает за соединение при звонке с телефона. В память агрегата можно ввести сразу несколько номеров, звонки с которых будут восприниматься как команды. Изделие обязательно устанавливают в общем щите и подключают через него высококачественные электрические радиаторы. Чтобы по приезду на дачу человека ждала теплая комната, нужно просто позвонить со смартфона или же послать SMS. Если пришлось задержаться или поезда была внезапно отменена, тогда достаточно сделать еще один звонок, чтобы отключить отопление.

Самостоятельный монтаж приобретенной розетки

Типовые схемы соединения и готовые решения

Почти невозможно перечислить все вероятные варианты использования GSM контроллеров в домашнем хозяйстве. Современные SCADA-системы настолько разнообразны, что позволяют решить любые задачи бытового характеры без исключений. Стандартные комплексы, такие как «КСИТАЛ GSM» или ESIM120, прекрасно справляются с общими задачами вроде управления освещением или отоплением. С ними все просто: контроллер устанавливается у исполнительного механизма и управляет питанием через релейный выход.

Минусы: приходится снабжать каждый узел отдельным модулем управления, а это путаница с мобильными номерами, ограниченные возможности и отсутствие единого центра управления.

Есть более продвинутые варианты схем, но их придется собирать самостоятельно. Рассмотрим лишь некоторые типовые варианты.

Контроллер выполняет задачу тепличного и огородного полива, подключен к общей системе управления, через нее же и управляется дистанционно. Возможно выполнение как команд, так и программных сценариев. Релейная блокировка предотвратит аварию при пользовательской ошибке.

Мощный контроллер со свободным программированием и несколько модуляторов ввода-вывода управляют всеми системами в доме, включая охранную и аварийную сигнализации. Это одна из наиболее продвинутых схем, может быть успешно интегрирована в систему умный дом .

Иногда достаточно одного единственного устройства, которое является одновременно и модемом, и контроллером, и модулем ввода-вывода. Схема управления на основе коммуникатора ES-ForthLogic.

Виды беспроводных пультов

Встроенный пульт ДУ Приборы питаются от 2 – 4 съемных аккумуляторов типа АА, ААА, реже применяются батарейки «Крона» 9 В. Для работы ИК светодиода нужно 2,5 вольта, поэтому требуется несколько элементов для обеспечения рубежа ПДУ. Специалисты советуют щелочные или солевые батарейки.

По типу питания бывают пульты:

• автономные;
• устройства, питаемые от электрической сети 220 В или с преобразователем 360 В.

Выпускают переносные устройства, которые чаще используются в быту для беспроводного управления лампами, люстрами, открыванием ворот, работой гидроборта, другими выключателями. Встроенный пульт ИК монтируется для управления сложными системами «умного дома» или устанавливаются в производственных комплексах для управления, например, подъемным краном.

По функциональности различают устройства управления:

• с ограниченным количеством команд;
• с выбором числа распоряжений (универсальный вариант, например марка ABCD);
• с возможностью обучения набору сигналов (обучаемые модели, например, DC V).

Пульт ABCD

Пульт DC V

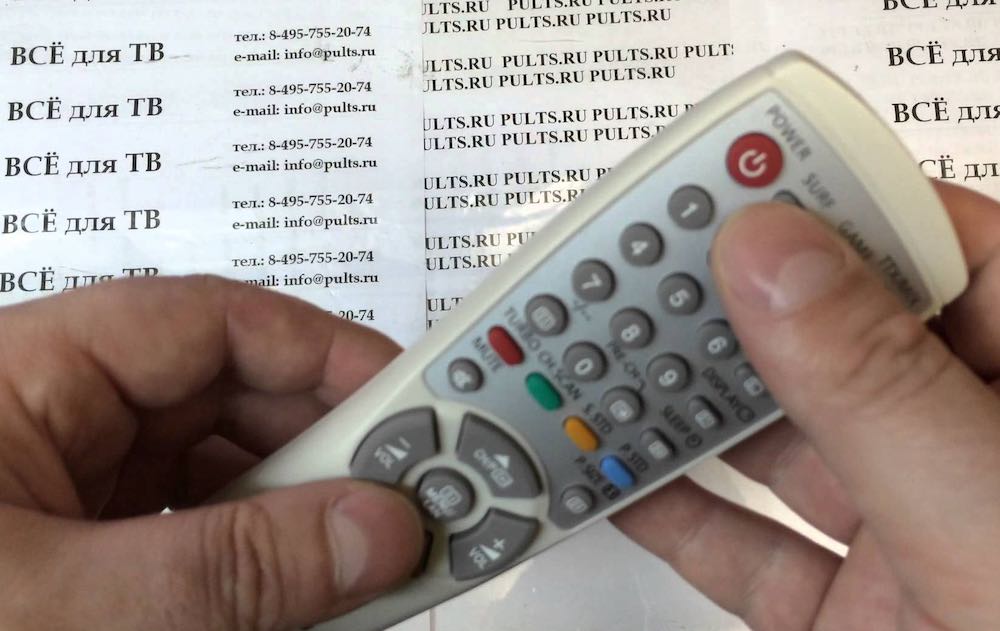

Как найти код телевизора для универсального пульта

В первую очередь, нужно понять, какая у вас модель ТВ, найти ее буквенно-цифровой код. Обычно для каждой модели есть сразу несколько комбинаций.

Чтобы узнать код телевизора, стоит почитать инструкцию к ПДУ. Как правило, она содержит всю нужную информацию, включая коды для настройки многих популярных марок и моделей телевизоров.

Но если у вас нет инструкции, или вы не нашли там нужной модели, можно посмотреть документы самого ТВ (его техпаспорт). Также можно узнать эту информацию на сайте производителя. Найдите там код из 3 или 4 знаков — например, 169, 866, 5505, 7170. Этот код нужно будет ввести в ПДУ, чтобы он подключился к этой модели телевизора. Иногда настройки универсальных ПДУ пишут даже в инструкциях для ТВ.

Беспроводной выключатель света с пультом ду

Беспроводной выключатель света с пультом ДУ на 1 канал YM-101 Для любителей электроники и беспроводных технологий представляем беспроводной выключатель света с пультом ДУ на 1 канал (модель YM-101). Данный беспроводной выключатель позволяет управлять освещением в помещении с помощью радиосигнала. Данный набор идеально подойдет для управления осветительными приборами (светильниками, люстрами, светодиодными панелями) и другой мелкой электроники, не требующей больших нагрузок. В данном наборе, блок управления имеет только один выход для подключения, поэтому больше одного устройства или группы устройств подключить не удастся. Данный набор состоит из двух основных частей – блока управления (приемного блока) и пульта дистанционного управления (ДУ). Комплектующие имеют уникальный код и используют собственную (уникальную) радиочастоту для работы, поэтому похожие пульты или блоки управления не будут срабатывать при нахождении в одном помещении. Блок управления имеет прямоугольную форму и выполнен из пластика. На передней стороне корпуса нарисована схема для подключения питания и устройств. На правой боковой стороне находятся провода для подключения питания к блоку и провода для подключения к осветительным приборам. Пульт дистанционного управления имеет вытянутую прямоугольную форму и пластиковый корпус. На передней стороне расположены 4 копки управления функциями пульта (A, B, ON/OFF, SLEEP), каждая из которых имеет свой функционал. С обратной стороны пульта находится место для установки элементов питания. За питание отвечает одна батарейка 12 В / 23A. Передача данных от пульта ДУ до блока управления происходит беспроводным путем, по радиоканалу. Дальность передачи сигнала составляет около 30 метров, при этом наличие преград не сильно влияет на конечную дальность работы.

Принцип работы системы простой, блок управления подключается к питанию, к блоку управления подключаются осветительные устройства, после чего при помощи пульта ДУ можно управлять питанием этих приборов. Данный набор, подойдет для любителей радиоэлектроники и желающих рационально использовать электронику. Чаще всего подобные системы дистанционного управления используются для осветительных приборов или для групп осветительных приборов. Таким образом, если Вы нуждаетесь в системе дистанционного управления освещением, тогда данный беспроводной выключатель света с пультом ДУ на 1 канал (модель YM-101) станет для Вас отличным решением.

Возможность дистанционного включения / выключения одного прибора (группы приборов) при помощи пультаИдеально подходит для дистанционного управления мелкими электрическими приборами, лампы, группы лампБеспроводная передача сигналов с пульта дистанционного управления (ДУ)Наличие стен практически не влияет на дальность работы пульта ДУБыстрая и легкая установка, не требующая глубоких познаний в электроникеПонятная схема подключения изображена на корпусе прибораУникальный код и радиочастота для каждой отдельной пары (блок пульт ДУ)

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

• задержка включения;
• большое количество каналов;
• сенсорное управление;
• возможность подключения к смартфону или планшету.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

Дистанционные выключатели

На что нужно обратить внимание при покупке:

• Тип осветительных приборов и используемых в них ламп.
• Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
• Рабочее напряжение.
• Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
• Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
• Рабочее напряжение.
• Размеры силового блока и выключателя.
• Номинальный ток.
• Комплектация прибора. Обычно в нее не входит батарейка.

Устройства управления с помощью программируемого ПДУ

Универсальные пульты снабжаются руководствами по эксплуатации, в которых указываются данные о том, с какими типами и моделями устройств совместим данный ПДУ. Некоторые изделия могут использоваться для параллельного управления несколькими разнотипными устройствами либо применения в многокомпонентных системах (таких, как домашний кинотеатр), для работы с которыми требуется два-три обычных пульта. Выпускаются программируемые пульты самого разного назначения: от телевизионных до предназначенных для работы со сложным радиотехническим оборудованием.

Применение ПДУ существенно облегчает контроль деятельности бытовой и производственной техники. Для более качественного и гибкого управления целесообразно приобрести программируемый пульт.

УНИВЕРСАЛЬНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Недавно собрал и испытал модуль дистанционного управления на 12 каналов. Данный приемник ДУ очень прост в сборке, особенно если имеются навыки прошивки контроллеров. Его можно использовать, например, в качестве управления светом в доме или другими исполнительными устройствами, подключенными к выходу компьютера. Состоит модуль всего из 12 деталей, не считая разъема к СОМ порту ПК:

1) PIC16F628(A) 2) 3 конденсатора 10мкф 16В 3) 2 транзистора КТ315 4) 1 стабилизатор 78L05 5) 2 резистора 10кОм 6) 2 резистора 4,7кОм

Приёмник ДУ имеет 12 выходных каналов. Для проверки работы приёмника к каналам можно подключить светодиоды с токоограничительными резисторами по 220 Ом.

Любой из выходов приемника дистанционного управления может работать в одном из трех режимов:

– включение (при нажатии на кнопку ДУ пульта происходит включение, выдерживается пауза и затем происходит выключение);

– выключение (при нажатии на кнопку ДУ пульта происходит выключение, выдерживается пауза и затем происходит включение);

– переключение (при нажатии на кнопку ДУ пульта происходит переключение, например, из включенного в выключенное состояние, затем выдерживается пауза, чтобы вы успели отпустить кнопку на пульте ДУ).

Паузу для каждого выхода можно сделать индивидуальной (от 1 до 16 секунд). Если вы нажали кнопку пульта ДУ и приемник находится в состоянии выдержки паузы, то в этот момент приёмник не обрабатывает сигналы для других линий. Для того чтобы начать настройку схемы под определенный пульт с помощью «Конфигуратора», необходимо прошить МК. (прошивка для PIC16F628 прилагается в архиве).

А вот и сама программа:

Последовательность работы с программой.

1) Подключите приемник к свободному COM-порту ПК.

2) Подайте на приемник питание 9-12 вольт.

3) Запустите программу «Конфигуратор».

4) Выберите порт подключения (обведен красным).

5) Откройте порт (утопите кнопку обведенную синим).

6) Установите курсор в поле «Код кнопки» у соответствующего выхода. 7) Нажмите на пульте ДУ необходимую кнопку («посветите» в приёмник). В поле «Код кнопки» автоматически пропишется код кнопки. Для каждого пульта и для каждой кнопки код индивидуален! Хотя многие кнопки на разных пультах совпадают, проверено мною на 5 разных пультах (3ех телевизоров, от DVD и ресивира).

9) Нажмите кнопку «Записать настройки в приёмник»

10) Проверим, записались ли наши настройки. Перезапускаем конфигуратор, открываем порт и нажимаем кнопку «Считать настройки из приёмника» Должно появиться примерно такое: Для облегчения и ускорения работы контроллера, используется только младшая половина кода кнопки. Этого вполне достаточно. Строго говоря, хватило бы и младшей четверти кода, так как в большинстве случаев и она (младшая четверть) уникальна для каждой кнопки в пределах одного пульта. Как видите, всё довольно просто. Для того чтобы вновь записанные настройки в приёмнике дистанционного управления активировались, необходимо его перезагрузить — отключить и снова включить питание. Устройство собрал и проверил: [)еНиС

Форум по микроконтроллерам PIC

Процесс ремонта блока управления люстрой

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил питание через клеммы Ваго, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Рекомендую для удобства, чтобы не втыкать в розетку, подключить наше устройство не через Ваго, а через двухполюсный автомат, так удобнее его включать/выключать. Номинал – чем меньше, тем лучше.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

1. в холостом ходу: 12,9В,
2. включение одного реле: 12,2В,
3. включение двух реле: 11,7В,
4. включение трех реле: 10,5В.

Всё работает нормально!

Другие неисправности контроллеров люстр – ниже:

Схема пульта дистанционного управления

Для различения команд передающего блока используется метод кодирования. Перед трансляцией сигнала пульт выдает один или несколько синхронных пакетов, чтобы сенсорный приемник настроил цепь получения и синхронизировался с передатчиком по фазе и степени чувствительности.

Разработано две схемы для этой цели:

• Первая система используется в пульте дистанционном компании Philips (в соответствии с RC5 и RC4 протоколами). Посылка сигнала 0 дополняется цифрой 1, а посылка 1 требует прибавления 0. Сигнал 001 поступает в виде 010110 и считывается последовательно, а в пространство подается смоделированный пакет.
• Авторами второй кодировочной схемы являются представители компании Sony. Передается единица модулированным всплеском, а ноль означает паузу. Ноль передает кодированную информацию при одинаковом временном показателе единицы.

Исследования показали, что длительность сигналов варьирует отклонения времени на уровне +-10%. Передаваемые пакеты модулируются с помощью изменения частоты, что влияет на дальность работы устройства.

Wi-Fi выключатель света: виды и подключение

Технический прогресс принес новые, более продвинутые способы управления светом. На смену выключателям старого образца пришли беспроводные технологии. Наиболее современный способ передачи сигналов — по Wi-Fi. Технология подразумевает передачу цифровых данных по радиоканалам. Для передачи команд используется Wi-Fi выключатель.

Достоинства и недостатки

Wi-Fi устройства характеризуются следующими положительными качествами:

1. Отсутствует необходимость в прокладке выделенной ветки электрических проводов.
2. Управлять осветительными приборами можно централизованно — из одного командного пункта. В качестве контролирующего устройства используют смартфоны, компьютеры, планшеты или пульты дистанционного управления. Для смартфонов и других электронных устройств необходимо специальное программное обеспечение, которое можно скачать в интернете или инсталлировать с установочного диска.
3. Обширная площадь покрытия. Цифровой радиосигнал проникает даже через стены.
4. Безопасность системы. В случае повреждения конструкции человеку не грозит сильный удар током. Сила тока слишком мала, чтобы причинить вред человеческому организму.

Разновидности приборов и производители

Ассортимент Wi-Fi выключателей света не слишком разнообразен. Тем не менее, продукция классифицируется по ряду признаков:

1. Выключатель управляется механическими или электронными клавишами. В последнем случае речь идет о сенсорном мониторе. Клавиши расположены на пульте дистанционного управления.
2. Имеются выключатели как с диммерами, так и без них. Данное устройство позволяет регулировать яркость света, меняя его интенсивность. Настройку осуществляют удерживанием или прокручиванием соответствующей кнопки.
3. Выключатель может обеспечивать контроль за одной, двумя или тремя группами осветительных приборов. Цены на оборудование, способное управлять группами приборов, непропорционально высоки.

На рынке есть несколько доминирующих производителей беспроводной техники для управления светом:

Legrand (Франция). В ассортименте компании имеется, в частности, линейка продуктов под названием Celian.
Vitrum (Италия). Итальянская компания использует технологию Z-Wave, позволяющую автоматизировать процессы контроля за светом в «умном доме».
Delumo. Продукция от российской фирмы, производящей выключатели, диммеры и термостаты.
Noolite. Выключатели белорусского производства.
Livolo (Китай). Китайская компания производит специализированные устройства для автоматизации, в том числе для «умного дома». В ассортименте присутствует продукция на одноместные и двухместные рамки для выключателей.
Broadlink. Компания из Китая производит широкий спектр товаров для управления осветительными приборами.
Kopou. Еще одна компания из Китая предлагает диммер в виде брелока.

Схема подключения

Процесс монтажа включает два этапа:

1. Установку приемника сигналов.
2. Установку управляющей кнопки (то есть самого выключателя).

В приемнике имеется от двух до четырех проводов. Чтобы определить, какой из проводов — вход, следует прочитать инструкцию. Другие проводники являются выходами (в двойном выключателе будет пара таких проводов). Монтаж подразумевает разрывание фазы, подающей электропитание на осветительный прибор. Далее следует подключение к электроцепи.

Если имеется больше одной группы освещения, действия будут такими:

1. Подаем нулевые провода на освещение.
2. Разветвляем фазу на Wi-Fi.

Направляем фазу по отдельности к каждой группе светильников.
