Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?
Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

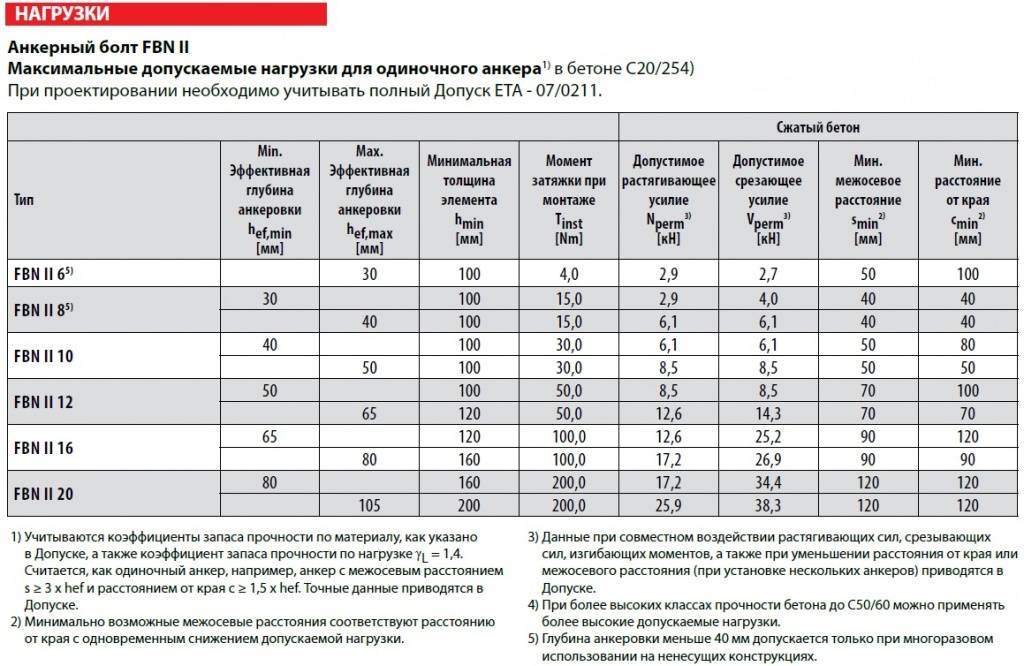

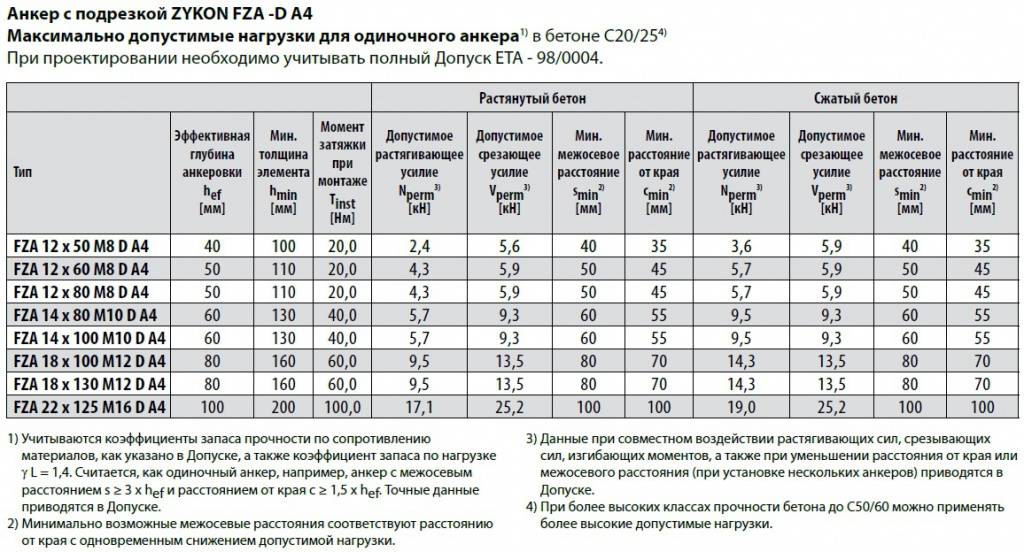

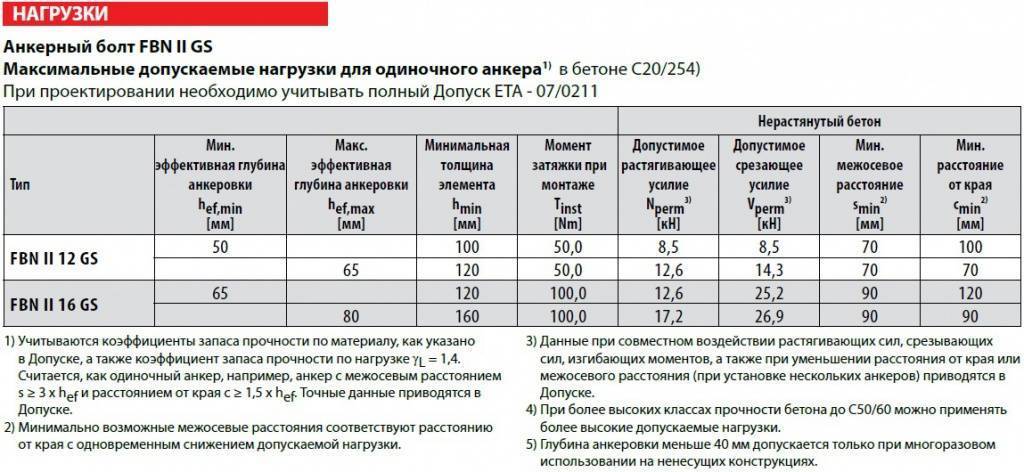

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.
Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.
Использование анкеров при укладке опор
Фундамент под металлическую колонну укладывается с применением анкерных болтов. Эти анкера укладывают прямо в саму опору. Укладка должна происходить под строгим контролем и с точной разбивкой. Допустимое отклонение около 2 мм.
Все анкера устанавливаются на осях и крепятся на самом верху опалубки. Важным этапом является контроль над установкой таких болтов. Должна контролироваться высота положения. Для этого используют шаблон или кондуктор. Он помогает правильно установить все болты. Шаблон – специальная рама, которая сделана из металла или дерева. В ней находятся специальные гнезда для прикрепления болтов. Также на ней находятся специальные риски, с помощью которых она крепится на опалубке к осям по всей опоре.
Не так давно анкерные болты начали помещать в колодцы, которые оставляют в конструкции и заделываются уже после всей установки. Анкера больших размеров и со значительным весом укладывают в опорах под очень высокие постройки (их используют под колонны промышленных зданий). Чтобы их удержать, делают некие приспособления. При установке таких устройств используют каркасы, которые используют для поддержки шаблонов с анкерными устройствами в необходимом положении при заливании бетонной смеси, и шаблоны, которые используют для прикрепления анкеров.
Устройство анкера очень сложное в установке. Крепления производятся с высокой точностью и делаются очень надежно. При укладке именно замеры и разметка считается самой сложной задачей. Для надежности и большей точности изготавливают специальные шаблоны, которые называют кондукторами. Это по своей сути такие приспособления в виде рам, которые делают из металлических отрезков. На этой раме точно проведены оси, сделаны отверстия для разметки будущих креплений. Если в работе будут использовать легкие болты, то такой кондуктор можно изготовить из дерева.
Расчет металлической колонны должен быть точным. Такие сооружения являются очень крепкими, и в случае, если есть ошибки или отклонения от необходимых размеров, исправить их очень сложно.
Цена фундамента станков
Если станок достаточно большой и тяжёлый, цена строительных работ будет довольно значительной. К строительству фундамента станка лучше всего приступать сразу после заключения контракта на поставку станка, запросив чёртёж фундамента у производителя. В этом случае, как правило, есть 4-8 месяцев на выбор опытного производителя работ, согласование сметы и контракта на изготовление фундамента
Важно не откладывать начало работ на момент изготовления станка. Иначе придётся отложить начало установки, пуско-наладки и запуска в эксплуатацию на срок согласования, изготовления и застывания фундамента
В итоге это может обернуться простоем дорогостоящего оборудования.
Как выполняется монтаж
Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве. Глубина заделки болтов (нажмите для увеличения)

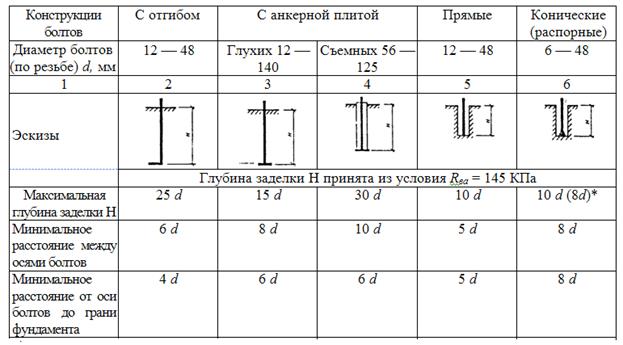

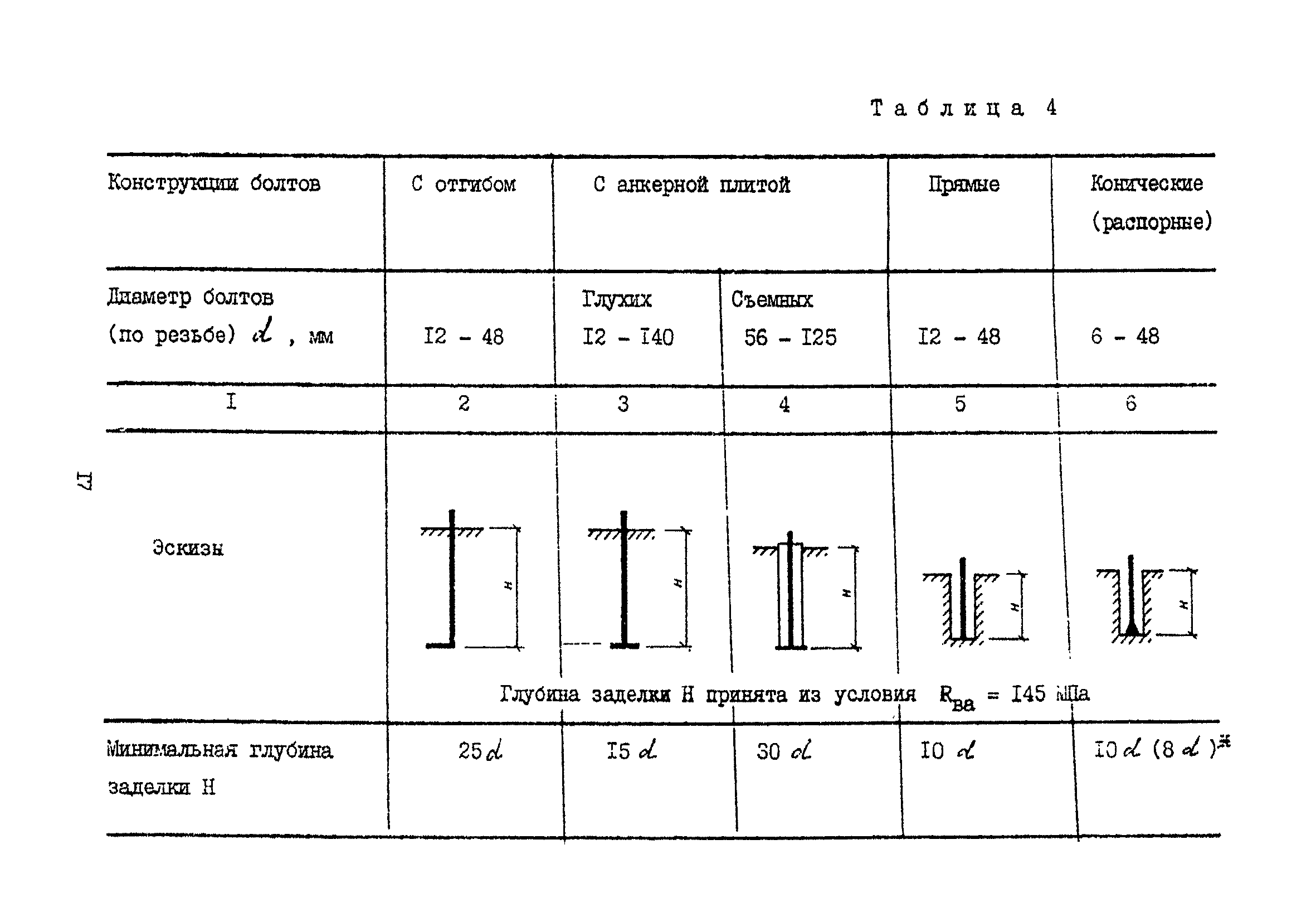

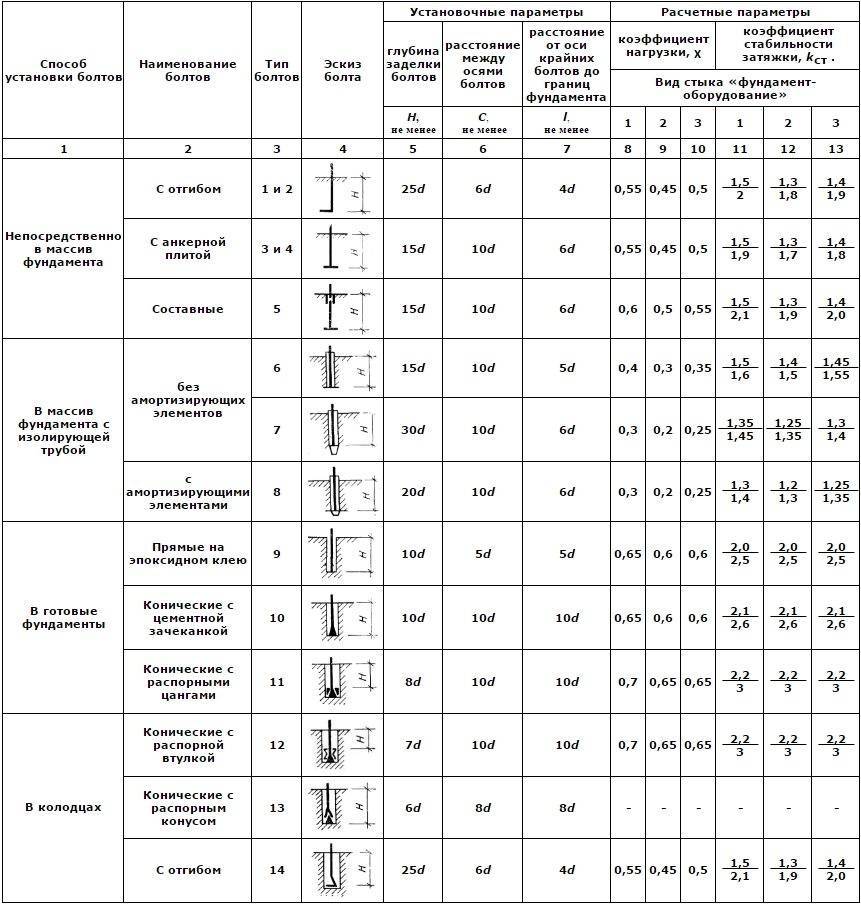

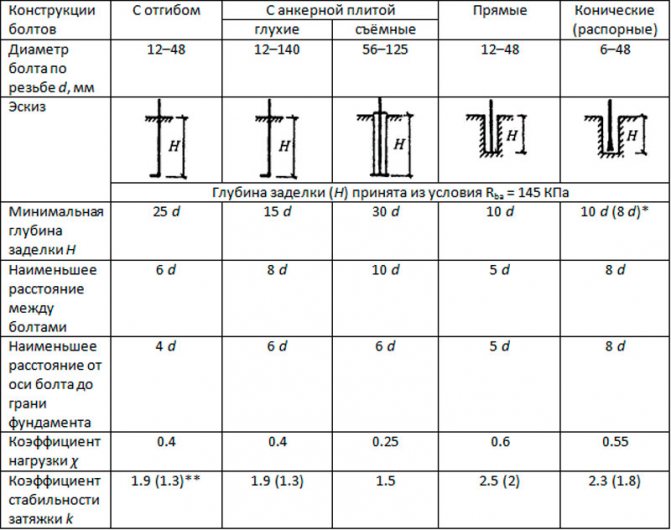

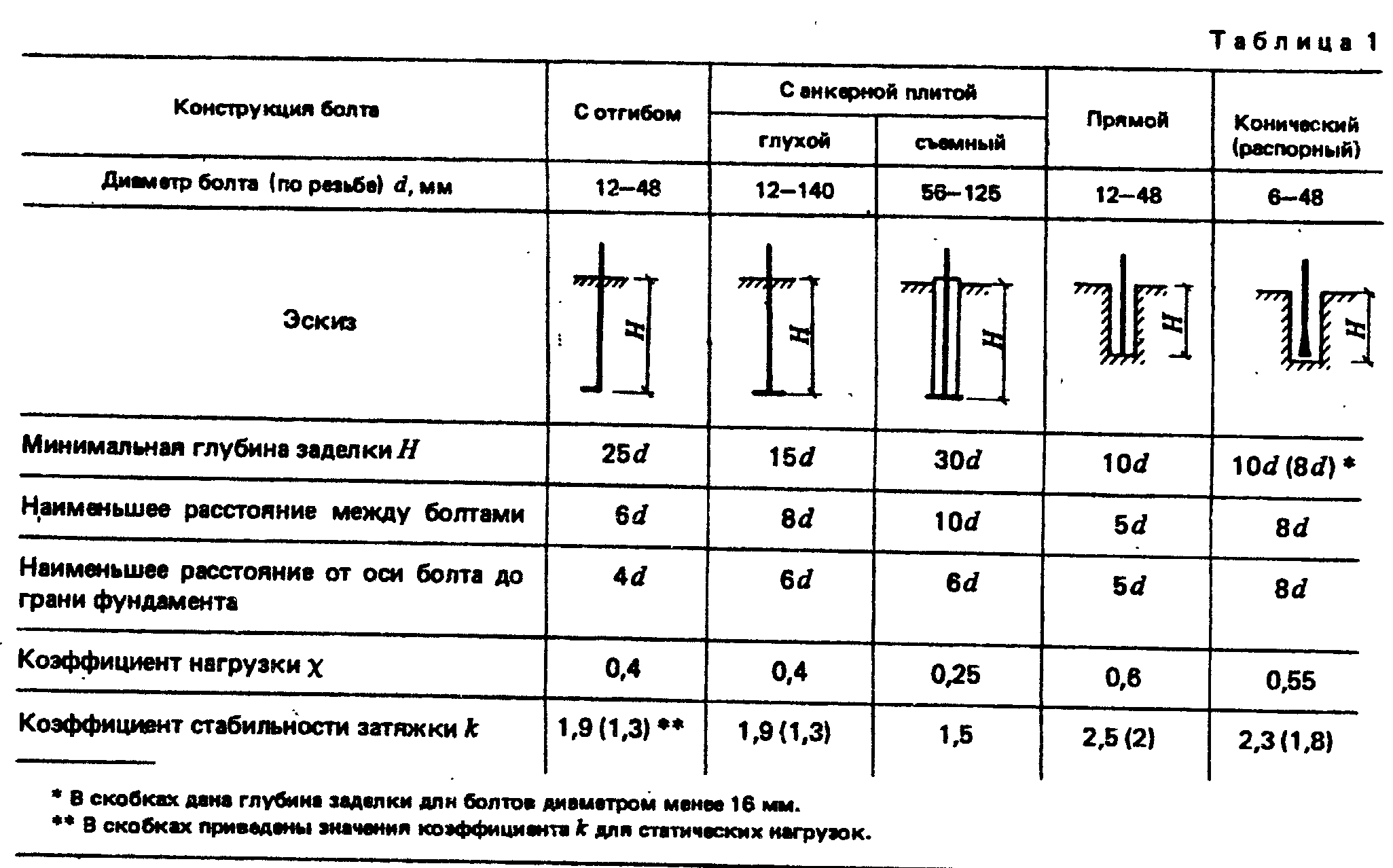

Глубина заделки болтов (нажмите для увеличения)
Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.
Устанавливаемые до бетонирования болты временно прикрепляют к опалубке
в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.
- Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
- После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
- При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
- После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
- После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.

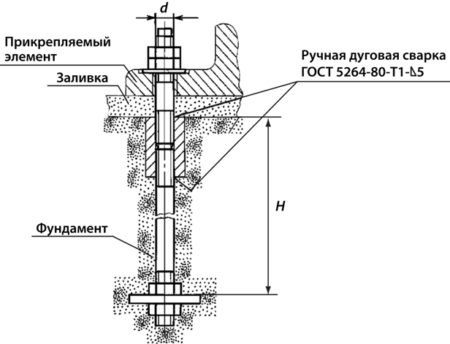

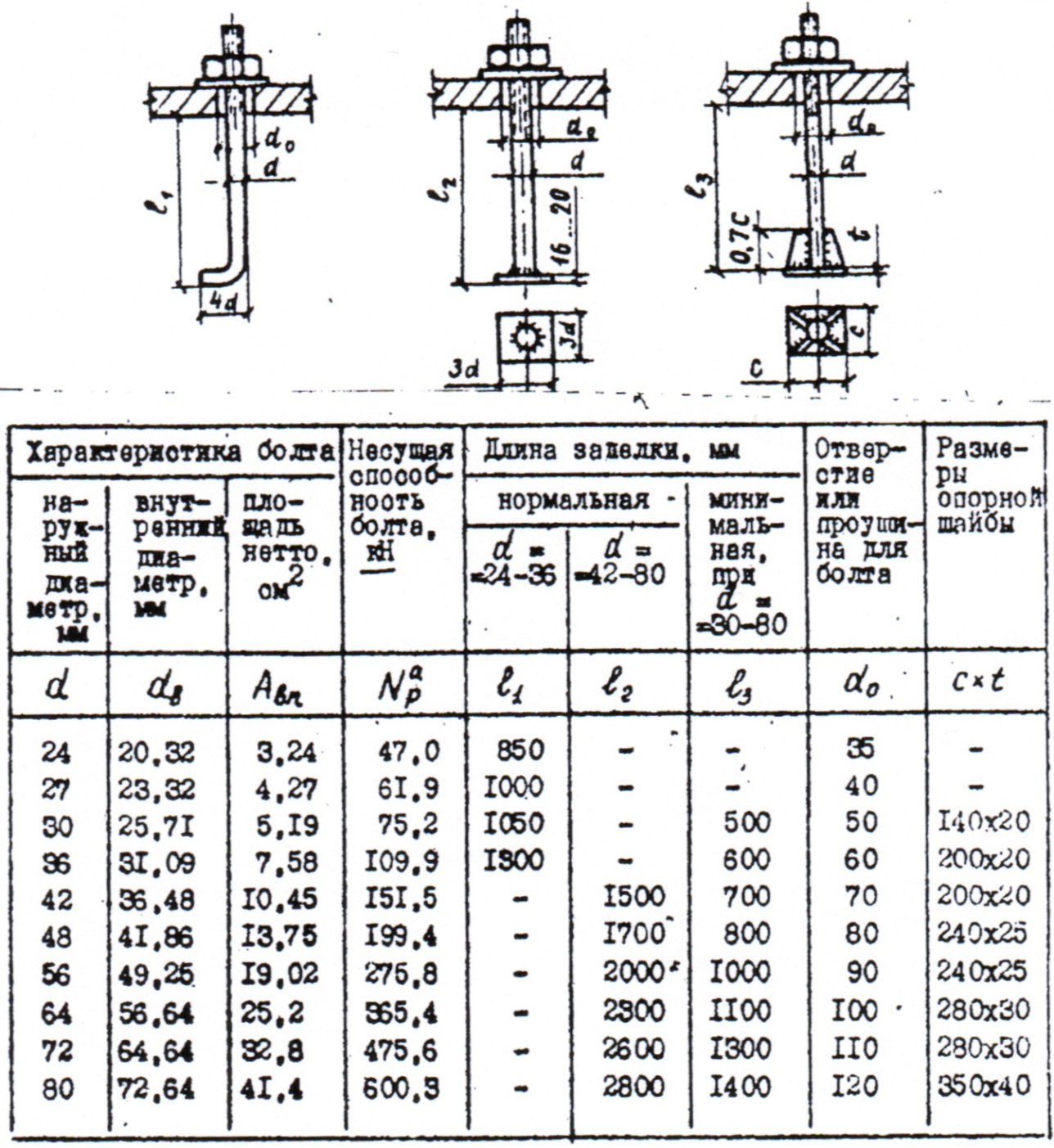

Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция
Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.
В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.
Приготовление клеящего состава производится соответственно требованиям нормативных документов
Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.
Назначение анкерных болтов
Анкерный болт — фундаментный крепеж, предназначенный для крепления к железобетонным основаниям несущих элементов зданий и других строительных конструкций, в том числе и металлических.
Представляет собой металлический прут, имеющий на одном конце нарезанную резьбу, а на другом крае предусмотрен специальный узел (который может иметь различную конструкцию), обеспечивающий фиксацию в толщине бетона.

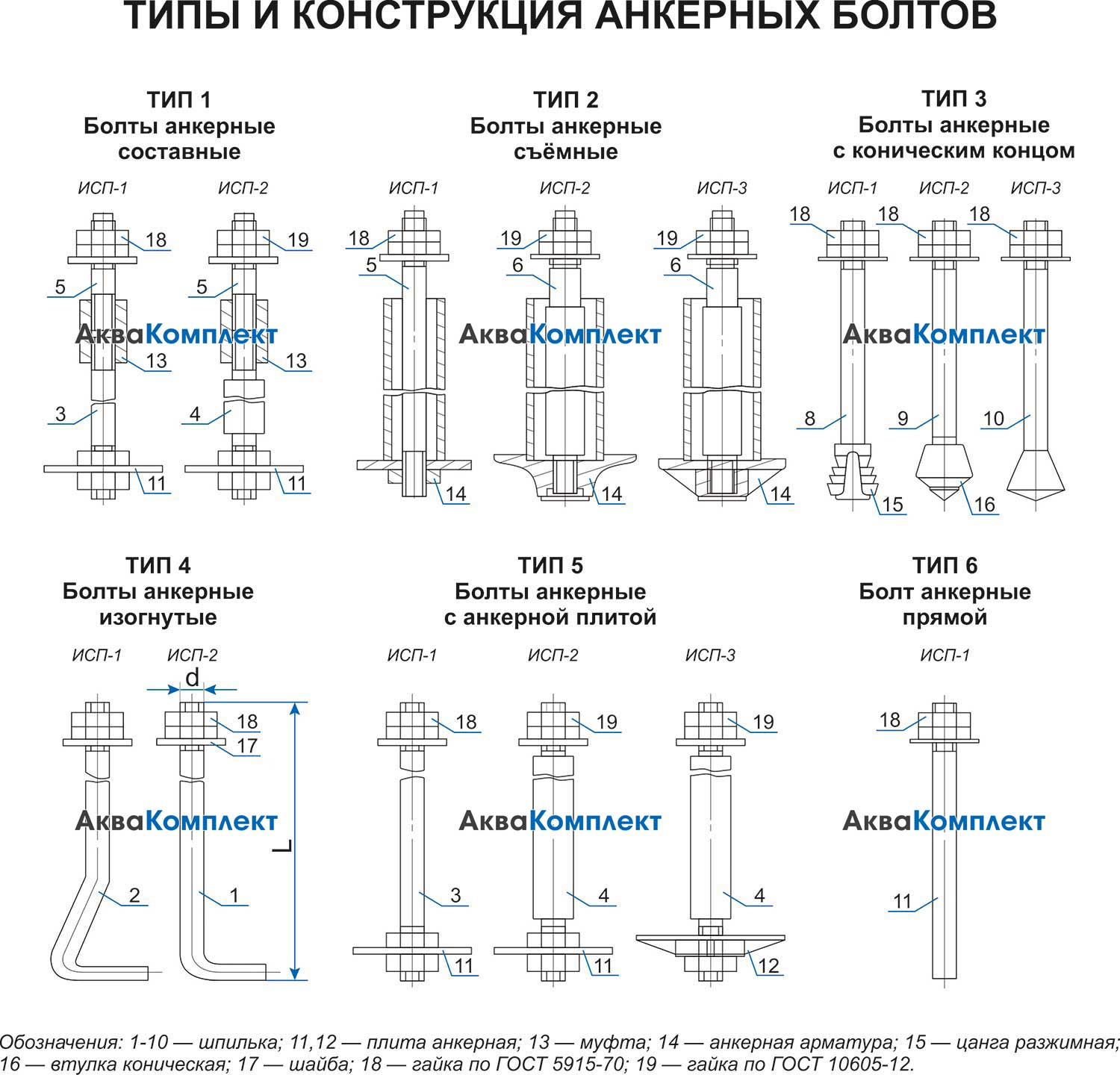

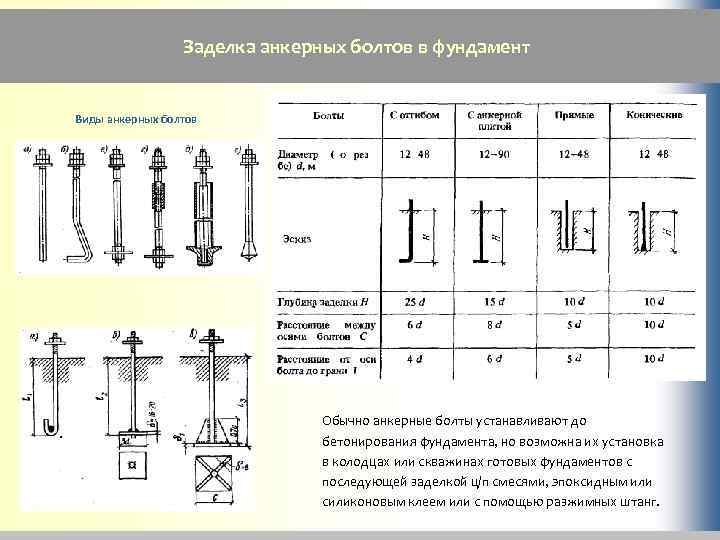

Виды анкерных болтов
В связи с тем, что данные крепежные элементы должны отвечать достаточно жестким требованиям, предпочтение стоит отдавать изделиям, изготовленным в соответствии с ГОСТ 24279.1-80 или 24379.1 2012. Различают следующие виды фундаментных болтов:
Изогнутые — нижняя часть такого анкера изгибается в форме крюка, при этом его конфигурация может отличаться. В зависимости от типа исполнения монтируется в железобетонные основания до заливки или в специальные колодцы (проемы) с последующим заполнением бетонной смесью.
С наличием анкерной плиты — в нижней части имеют специальную металлическую пластину (крепится при помощи сварки или резьбового соединения и гаек). Устанавливается до осуществления заливки.
Составные — изготовлены из двух частей, которые соединяются между собой при помощи муфты. Нижняя часть анкера крепится до заливки опалубки бетоном, верхняя вкручивается в муфту после застывания смеси.
Съемные — имеют схожую конструкцию, нижняя обойма монтируется до начала выполнения работ, шпилька с резьбой вкручивается после бетонирования.
Прямые — такой фундаментный анкерный болт монтируется в готовые бетонные основания. Для этого в конструкции выбуривают отверстие необходимого диаметра, крепление анкера выполняется при помощи силоксанового или эпоксидного клея, в некоторых случаях применяется виброчеканка стандартной цементно-песчаной смесью.

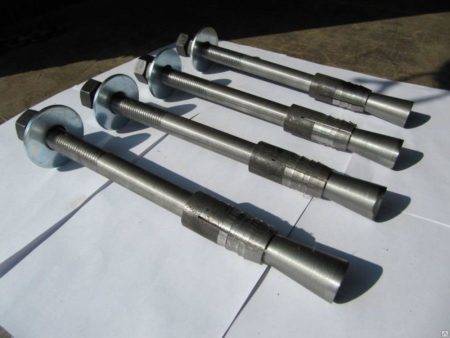

С коническим концом — достаточно распространенный тип анкерного крепежа. Устанавливается в готовые фундаменты, достаточно часто (при небольшом диаметре) используется для крепления различных навесных устройств (в том числе и мебель, бойлеры). Фиксация в толще бетона осуществляется за счет разжимной цанги, которая при закручивании шпильки расклинивается и не дает смещаться крепежу. В продажи можно найти и обычные конические анкера (с расширением в нижней части), они крепятся при помощи раствора или клея, как и прямые модификации элемента.
Ассортимент анкерных болтов
При выборе определенной конструкции необходимо выполнить расчет анкерных болтов для фундаментов, только на его основании можно выбрать диаметр, длину, тип крепежа.
Промышленность предлагает болты со следующими параметрами:
- Диаметр шпильки может варьироваться от 12 до 140 мм.
- Длина изделия достигает 5 метров.
- Для изготовления применяют различные марки стали 09Г2С, 30ХГСА, 14Х17Н2, 20Х13 и многие другие.
- Класс прочности может составлять от 4 до 12,9.
Кроме того, по желанию заказчика анкерные фундаментные болты могут подвергаться дополнительной обработке:
- Термообработка.
- Цинкование (термодиффузионное покрытие).
Характеристики соединительных изделий
Некоторые разновидности анкеров отличаются особенностями, не характерными для данного класса изделий. К примеру, забивные анкера используются во многих типах конструкций. Однако главной их чертой является забивная технология монтажа. Фиксация такого метиза происходит по принципу размещения втулки в отверстии и дальнейшего вбивания ее с помощью молотка. Затем вкручивают болт, который выполняет роль распорного элемента. В результате образуется надежное крепление.
Изделия, используемые в болтовых соединениях, изготавливаются из высококачественных материалов. Основным критерием надежной установки является соблюдение минимального расстояния между болтами. Расчет выполняют в определенном порядке, сверяясь с техническими характеристиками и возможностями болтов.
Какие виды анкеров бывают
Соединители активно применяются для закладки внутрь фундаментных блоков. В зависимости от параметров, формы, размеров, запаса прочности есть несколько видов болтов.
По пособию по проектированию АБ для крепления строительных конструкций, оборудования, выпущенному к СНиПу 2.09.03, основные параметры для классификации болтов — конструктивное решение и метод монтажа.
По принципу устройства выделяют изогнутые, съемные, с анкерной плиткой, составные, с коническим наконечником. По методу установки — монтируемые до заливки бетона, элементы, вставляемые в готовые основания внутрь предварительно просверленных отверстий.

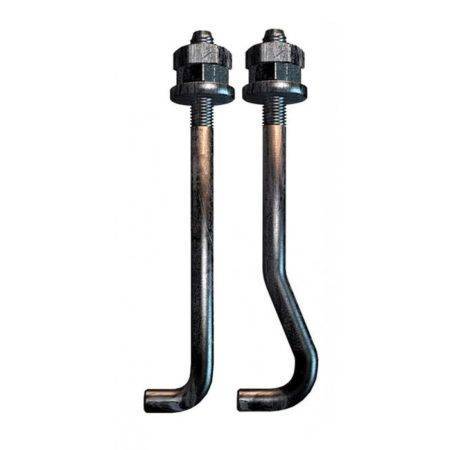

Изогнутый болт
Изогнутый тип производят по нормам и стандартам ГОСТа 24379.1-80. Болт — прямой металлический штырь с загнутым концом, отчего имеет значительное внешнее сходство с крюком.
Максимальный размер такого крепежа не превышает 180 см, а область применения ограничивается железобетонными строениями фундаментного типа.
Изогнутые крепления
Готовый продукт состоит из основной шпильки с двумя гайками и шайбой. Шайбу часто увеличивают под монтаж крупногабаритного оборудования, либо установок с увеличенным диаметром крепежного отверстия.
Изделие устанавливают перед бетонированием.
Элементы с анкерной плитой
Если приспособления выпускают длиной до 5 м, то для надежной фиксации, лучшего распределения нагрузки, сверху часто крепят плиту на резьбовой участок дополнительными гайками.
Сложность анкерной плиты зависит от фундаментного болта.
Элементы с плитой на одной стороне
Благодаря такой расширенной площадке, повышается устойчивость к нагрузкам, то есть, с такими анкерами можно использовать более тяжелое оборудование. Единственный, но очень заметный минус — монтаж соединителей еще на стадии заложения фундамента.
Устройство крепят на резьбу, либо сваркой, если есть пластина из металла.
Составной крепеж
Составные анкерные крепления позволяют существенно увеличить возможную глубину заложения, даже на несколько метров.
Крепеж выпускают в строгом соответствии ГОСТу 24379.1-80, он содержит металлический основной штырь, шпильку с резьбой, скрепляющую муфту, расширенную плиту.
Крепления применяют для соединения нескольких конструктивных элементов единой стяжкой.
Составной крепежный элемент
В общий комплект составных анкеров вкладывают несколько резьбовых шпилек.
Составные элементы включают две части, которые соединяются муфтой. При использовании составного крепежа его разбирают, низ устанавливают сразу, заливают раствор, после его высыхания ставят верхнюю часть.
Съемные элементы
Съемный вариант устроен аналогично составному, подлежит монтажу нижней части до заливки бетонной смеси, а верхней – после отвердевания раствора.
Крепеж — штырь из металла с целой анкерной системой, которая позволяет загонять анкеры внутрь кладки из кирпича или камня, железобетонные сооружения.
Съемный вариант
С одной стороны расположена плита, а с другой – крепежные гайки. Отдельные части такого анкера стыкуют соединительной муфтой.
Элементы съемного типа способствуют монтажу инженерно-технического оборудования, независимо от целевого назначения конструкции, существуют в трех форматах: литой, составной, сварной болт.

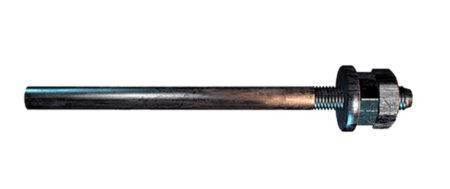

Прямые анкеры
Болты для фундамента прямого типа — простые длинные штыри, достигающие в размерах до 140 см.
Этот вид анкера можно устанавливать в готовый фундамент, заранее высверлив отверстия под каждый штырь. Фиксация положения осуществляется цементным раствором, либо эпоксидным клеем.
Прямой соединитель
Обеспечение данных происходит только на очень твердых опорах для зданий, то есть, без деформационного давления.
Продукция выпускается с параметрами 1,6-4,2 мм в диаметре, от 30 см длиной. В производстве используется только высокопрочная сталь, что укрепляет болт достаточно для стойкого переноса механических нагрузок.
Изделия успешно привлекаются для монтажа оборудования в твердое, не эластичное основание.
Правила выполнения монтажа
Поверхность рабочей части анкера очищается перед установкой механическим способом, убирается ржавчина, пыль, смазка. Жир удаляется обжигом с дальнейшей протиркой спиртом или ацетоном. Работают вибраторы адресного действия с напряжением 36 В.
В скважину болты помещаются после замешивания заделочного раствора и подготовки отверстия. Крепеж ставится в скважину, между стенкой отверстия и метизом подается немного смеси. Надевается на стержень вибрационный уплотнитель, в дозаторный отсек закладывается раствор. В процессе монтажа виброуплотнитель поворачивается на 20 – 30°.
3 Крепление современных анкеров общего применения
В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

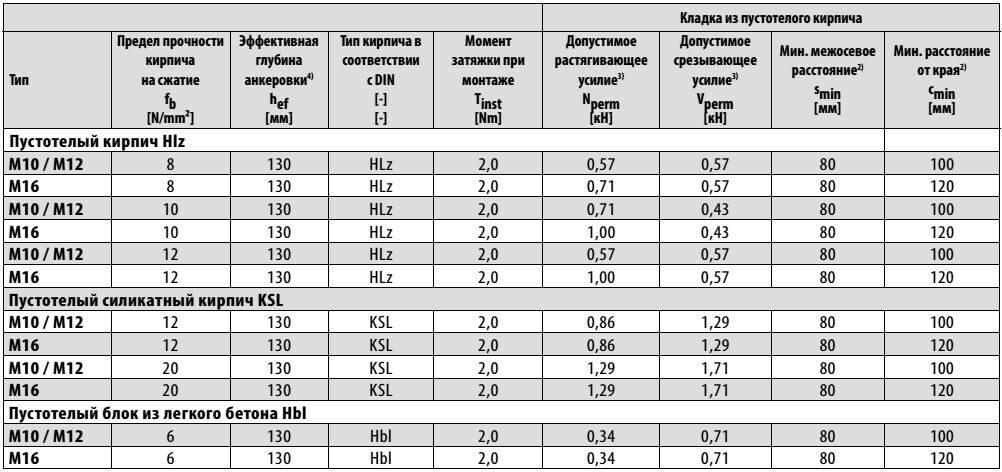

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

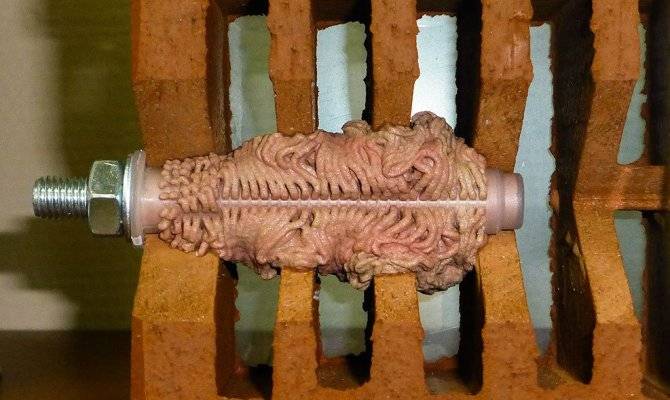

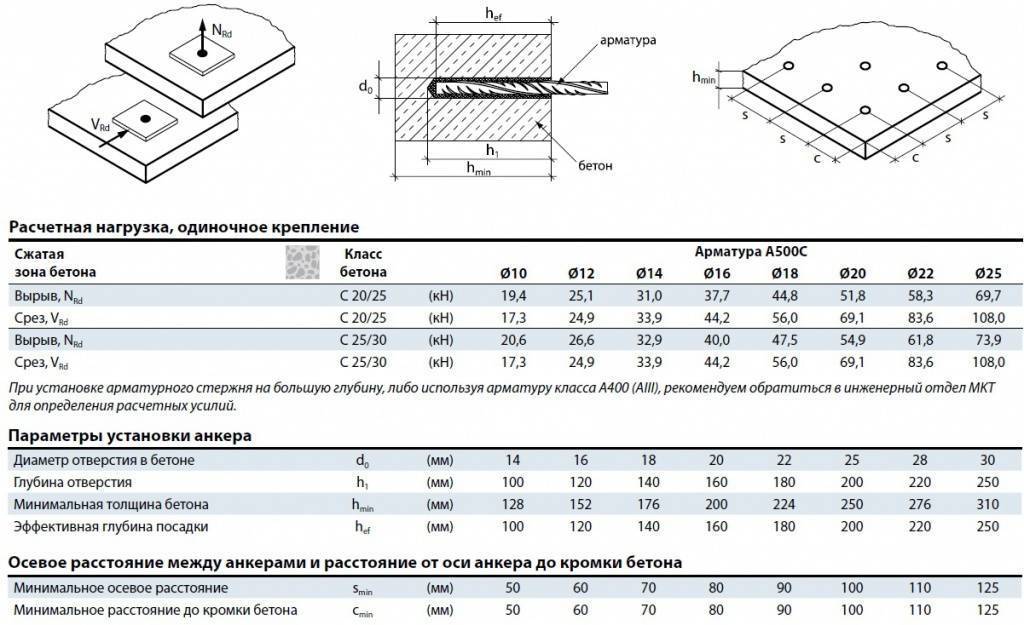

Химический анкер
Механические анкеры в соответствии со способом крепления делятся на типы:
- забиваемый;

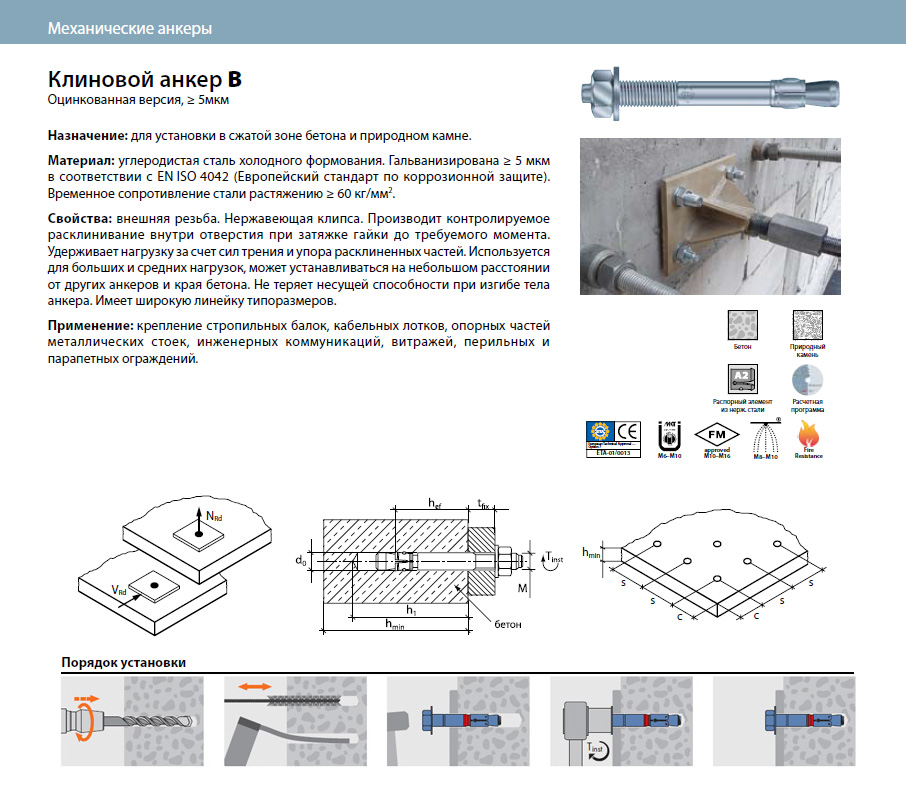

- клиновой;
- разжимной;
- распорный.
Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

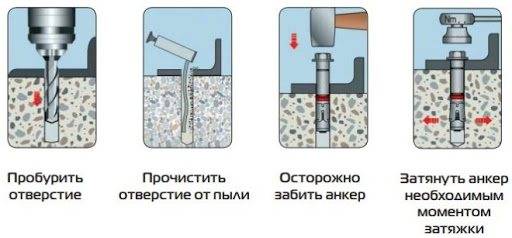

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

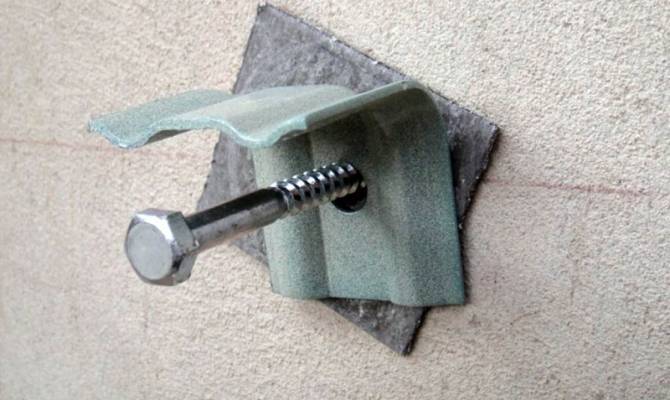

Установка в стену
Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.
Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.
Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

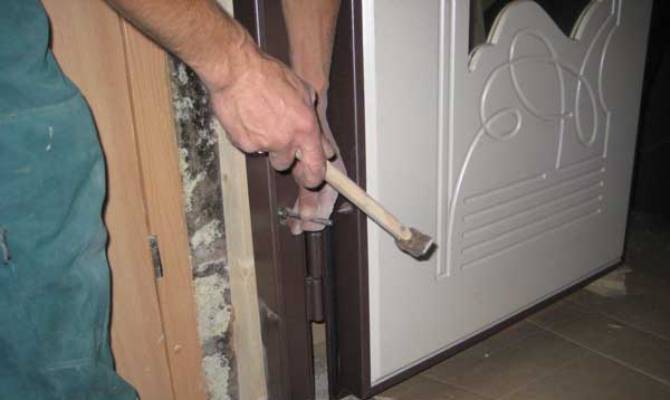

Забивание гильзы молотком
Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.
Грунтовые анкеры
Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.
В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.
Анкерный болт: разновидности и назначение
Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

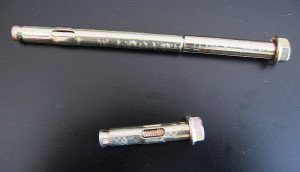

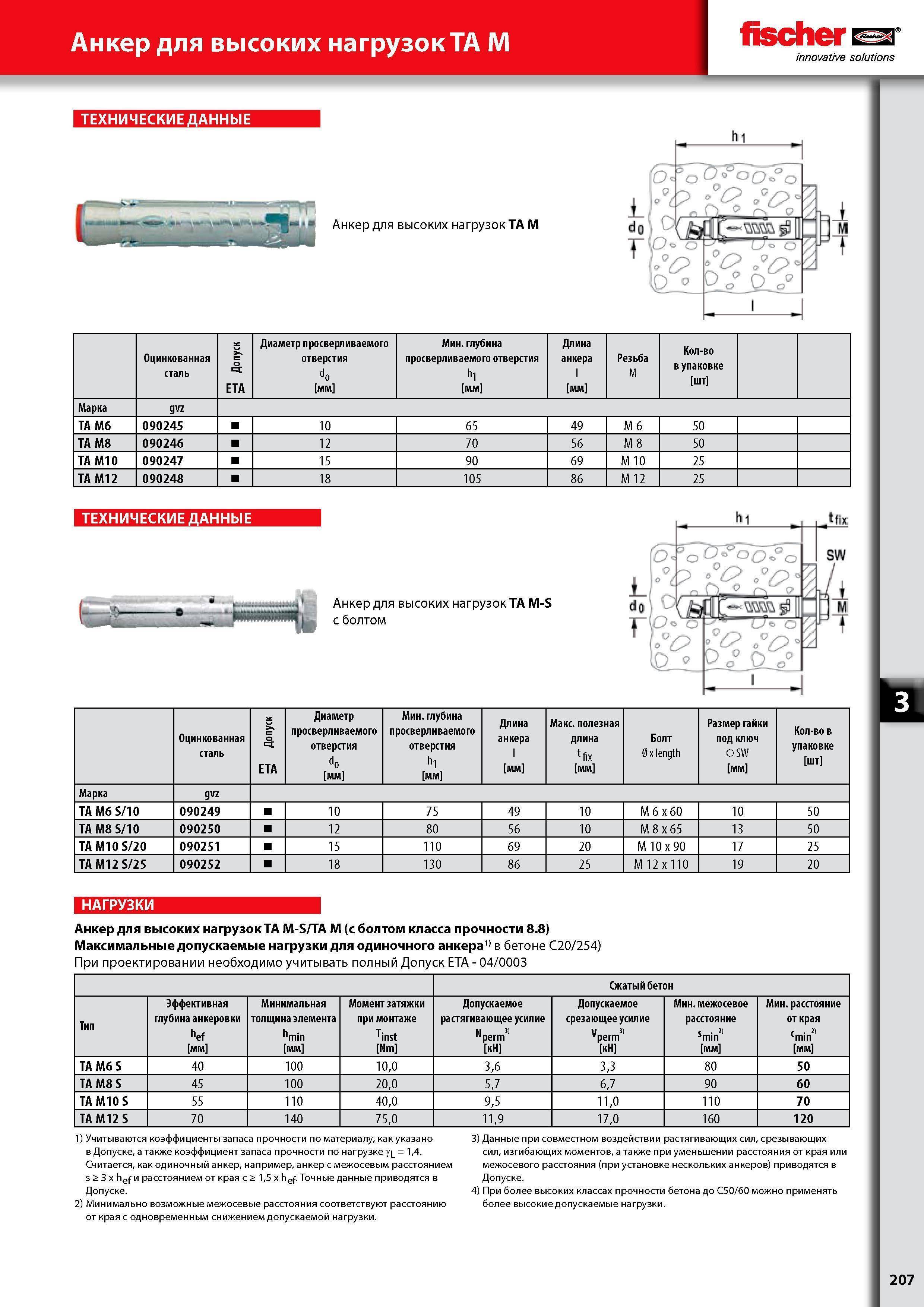

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

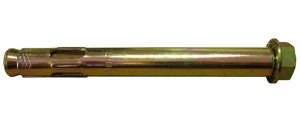

- Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.

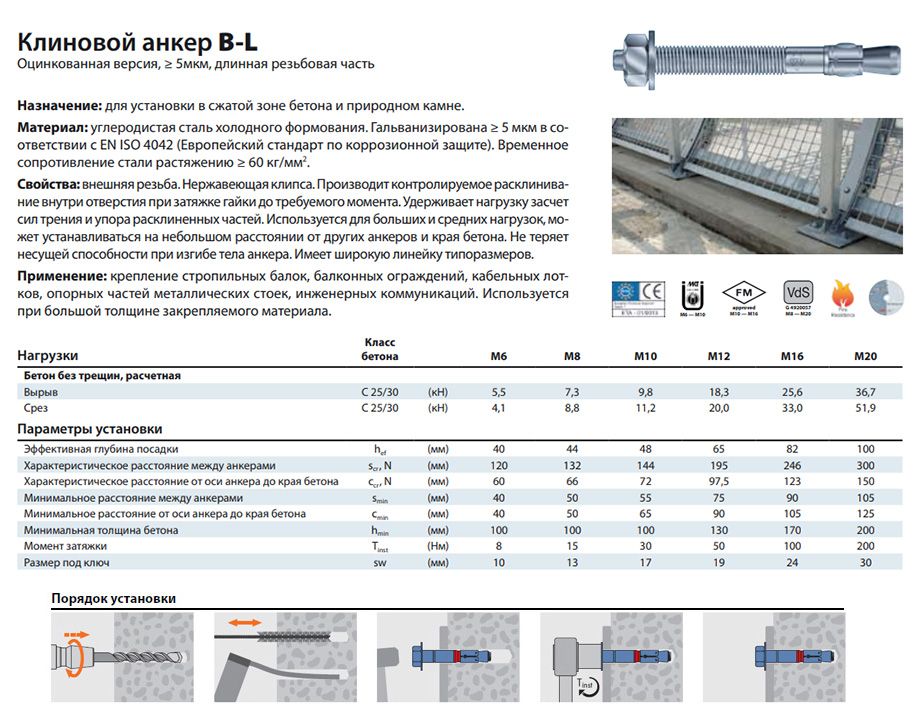

- Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.
Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.
