Расчет количества арматуры для плитного фундамента

Как рассчитать количество арматуры для фундаментной плиты

Плитный фундамент наиболее востребован при строительстве домов из теплоэффективных материалов: газо- и пенобетона, арболита, полистиролбетона, керамоблоков. В погоне за отменными теплоизоляционными качествами их плотность уменьшается, что не лучшим образом сказывается способности сопротивляться изгибающим нагрузкам. Плита, за счёт большой площади опирания, наиболее статична и к тому же подходит практически для любых грунтов – отсюда и такая популярность. А так как многие застройщики ведут самостоятельное беспроектное строительство, вопрос о расчете количества арматуры для фундаментной плиты вызывает у них наибольший интерес.

Порядок определения постоянной нагрузки

Действующими строительными нормами определено, что толщина плиточного фундамента для дома с учетом значений постоянных нагрузок определяется в зависимости от почвенного состава. Рассчитывая вес плиты строящегося объекта на песчаной местности, массу плиты не учитывают.

Если работы предстоят на глинистой почве, значение массы делится на два. Уточненное значение толщины фундаментной плиты, строящейся на плывучем основании, учитывается в расчетах полностью.

Коэффициенты, применяемые в расчетах на строительство, берутся из «Руководства», определяющего порядок проектирования каркасных зданий и башенных сооружений. Их можно найти в специальном разделе «Нагрузки и воздействия». Значение минимального коэффициента, определяющего надежность, соответствует конструкциям из металла и равен 1.03. Для бетона и железобетона, стяжек, изоляционных слоев максимальное число составляет 1.3.

Выгоды фундаментной плиты

Технология строительства фундаментной плиты проще, чем ленточной конструкции

При возведении малоэтажных построек плитный вариант имеет преимущества перед ленточными и свайными конструкциями. При реализации работ придется потратиться на бетон и армирование, однако можно сэкономить на ряде других статей расходов. Например, поскольку плитная поверхность служит черновым полом нижнего этажа, не возникает необходимости в монтаже перекрытия. На подготовку щитков для опалубки здесь уходит значительно меньше досок, чем при обустройстве ленточного фундамента.

Такой фундамент хорошо подходит для обустройства водяного теплого пола – в этом случае систему прокладывают внутри плиты (вместо подготовки для нее специальной стяжки).

Из технических агрегатов для монтажных работ потребуется автобетономешалка. Тратиться на экскаваторы и грузоподъемные машины при строительстве не придется.

Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

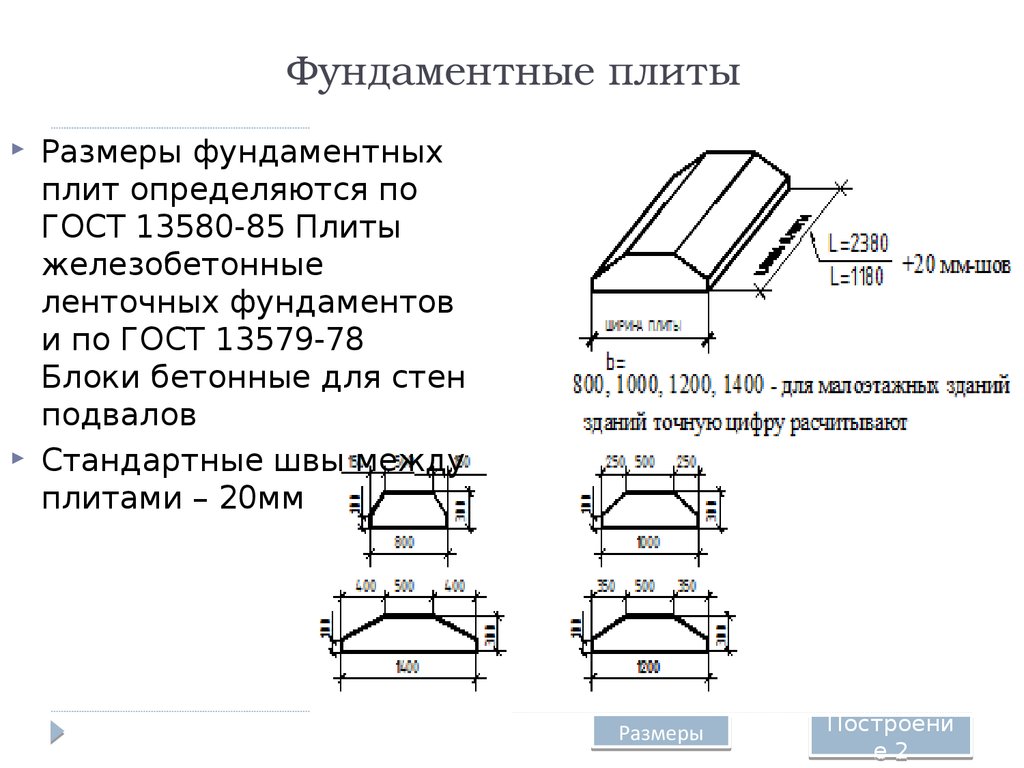

Фундамент из новых плит с распределенной нагрузкой – прочное основание многоэтажного здания. Технология укладки фундаментной безпустотной плиты остается приемлемой, так как скорость монтажа готового изделия выше, чем проведение заливки основания. Поперечная арматура в плите делает структуру, устойчивой на сжатие, изгиб, растяжение. Со временем бетон становится хрупким, для продления эксплуатационного срока в смесь укладывают прутья для поддержания каркаса.

Выбор арматуры

Расчет и конструирование усиления перекрытий производят по формуле, где учитывают параметры пластических деформаций, условия равновесия, степень сжатия. Для учета интенсивности давления выписывают коэффициенты преднапряжения:

• распорок усиления сложной конфигурации;
• горизонтальных затяжек, делающих каркас монолитным;
• перпендикулярных стержней усиления плит перекрытия на поперечные силы;
• шпренгельных затяжек прочности.

Поддерживающие каркасы в фундаментной плите выстраивают из прутьев, соответствующих ГОСТу 5781-82. Для укрепления используют три типа профиля класса А400. Принятая маркировка деталей из стали означает:

• А400 – «елочку» или серповидный рельеф;
• А240 – гладкую поверхность;
• А300 – наличие кольцевого узора;

Армирование монолита производят круглыми стержнями либо изделиями с периодическим профилем. Иногда используют прокат из стали ГОСТа 380-71.

Типы бетонной смеси

Укреплению плит фундаментного однослойного перекрытия способствует применение высокотехнологичной быстротвердеющей смеси:

• полимербетона;
• полимерцементного бетона;
• смеси с минеральными цементными вяжущими компонентами.

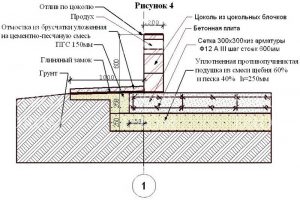

Схемы армирования и этапы работ

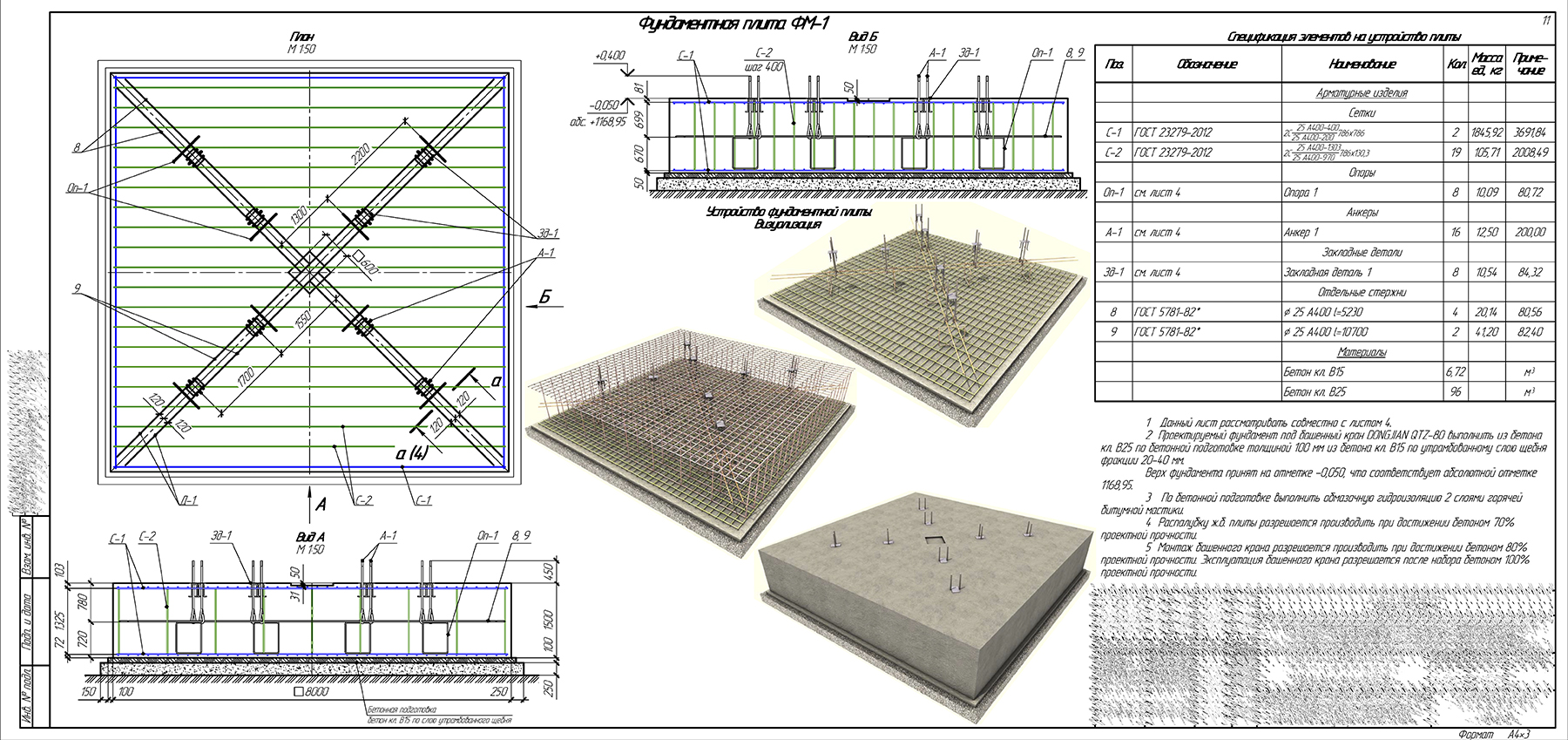

Правильная схема армирования плиты с сеточным каркасом для надежного перекрытия позволяет получить гарантированный срок эксплуатации, несмотря на внешнее воздействие разрушительных факторов. Между ярусами сетки не оставляют больше 40 см. Для элемента толщиной один метр достаточно три армирующих пояса. Перед увязкой каркаса из металлических стержней по опалубочному чертежу делают детальный расчет – подбирают вид профиля, диаметр, расстояние между ячейками.

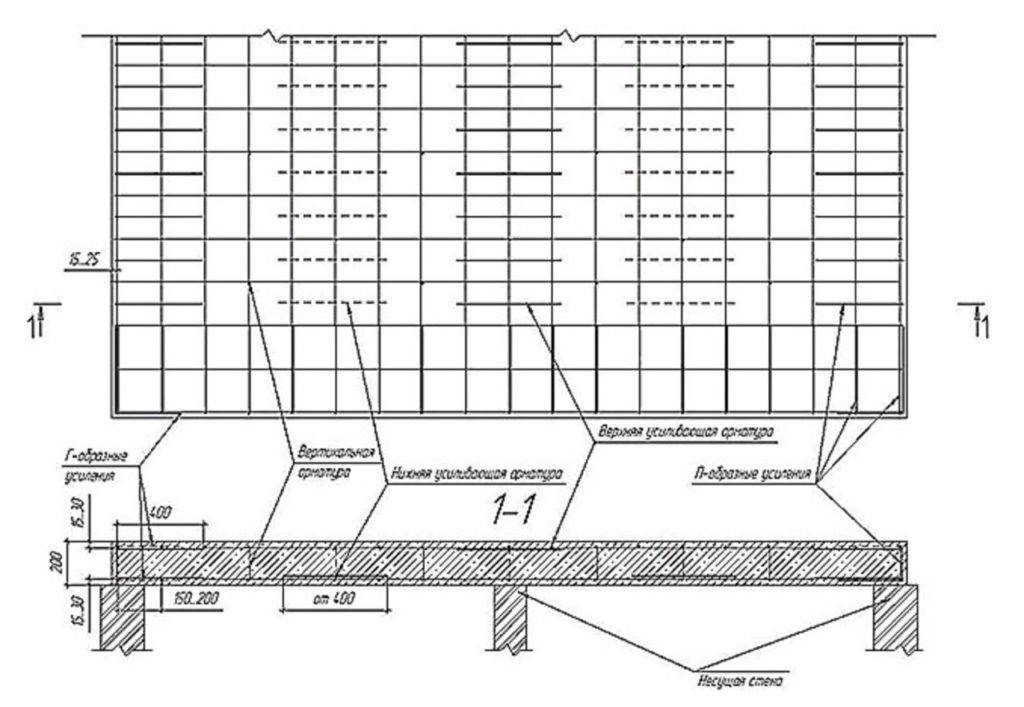

Схема армирования для монолитной безопалубочного формования плиты стен, опор, фундамента – универсальный план размещения металлических изделий с рельефным профилем. Частоту расположения подбирают по проектной нагрузке во время эксплуатации здания, сооружения, строительного объекта. Каждое изделие имеет собственную длину и ширину ячеек, на плиту рассчитывают плотность ярусов, размер составных частей.

Зачем производят армирование

Укрепление бетонных изделий арматурой необходимо при:

• сложных условиях эксплуатации – открытой поверхности, которая реагирует на воздействие ультрафиолета, избыточную влажность, перепад температур;
• обустройстве оконных проемов либо подвальных входов – армирование приямков создает нерушимый монолит;
• для укрепления структуры балки перекрытия и противодействия разрушению при транспортировке, погрузочно-разгрузочных работах;
• непредусмотренных проектной документацией динамических нагрузках;
• арматура в бетонной плите нового перекрытия необходима при надстройке зданий, увеличении нагрузки на монолит;
• появление новых технологических процессов в производственных зданиях.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле. Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты

Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов

Процент армирования фундаментной плиты

Чтобы бетон стал железобетоном, недостаточно просто положить арматуру. Существует такое понятие – минимальная площадь сечения продольной арматуры в железобетонных элементах. Если процент арматуры окажется ниже минимального, то состояние перехода бетона в железобетон не случится, бетон по-прежнему останется бетоном. Магия? Нет. Просто для того чтобы арматура сыграла свою роль ее должно быть достаточное количество. СНиП 2.03.01-84 пункт 5.16 гласит, что минимальный процент армирования фундаментной плиты составляет:

• 0,05% от площади сечения бетона. Арматура S в изгибаемых, а также во внецентренно растянутых элементах при расположении продольной силы за пределами рабочей высоты сечения
• 0,05% от площади сечения бетона. Арматура S, S” во внецентренно растянутых элементах при расположении продольной силы между арматурой S и S”
• От 0,1 до 0,25 %. Арматура S, S” во внецентренно сжатых элементах
• В элементах с продольной арматурой, расположенной равномерно по контуру сечения, а также в центрально-растянутых элементах, минимальная площадь сечения всей продольной арматуры должна приниматься вдвое больше величин указанных выше.

Кашу маслом не испортишь, а вот фундамент арматурой испортить можно. Поэтому есть и максимальный процент армирования. Превышение нормативов ухудшит технические характеристики железобетона. Максимальный процент армирования для колонн составляет 5%, а во всех остальных случаях 4%. Нужно учесть, что бетонная смесь должна свободно проникать между арматурой.

Расчет необходимого количества основной арматуры

Арматуру располагают равномерно по всей плавающей плите. В зависимости от толщины плиты каркас устанавливают в один или несколько рядов. Нормативное количество ярусов арматурной сетки при толщине плиты составляет:

Расчет расхода арматуры для плитного фундамента

• до 15 см – 1 ряд;
• от 15 до 30 см – 2 ряда;
• более 30 см – 3 и более ряда.

Для продольных сеток рекомендовано использовать стержни диаметром 12–18 мм. Диаметр стержней поперечных сеток принимают 8–12 мм.

Шаг стержней зависит от толщины плиты. При ее высоте до 25 см шаг стержней принимают 15 см. При высоте плиты 25 см и более шаг стержней 10 см.

Пример расчета

Пример предусматривает следующие исходные данные:

• одноэтажный дом с мансардой размерами в плане 8 м на 10 м;
• стены выполнены из силикатного кирпича толщиной 380 мм, общая площадь стен (4 наружных высотой 4,5 м) равняется 162 м²;
• площадь внутренних перегородок из гипсокартона равняется 100 м²;
• кровля металлическая (четырехскатная, уклон 30ᵒ), площадь равняется 8 м * 10 м/cosα (угол наклона кровли) = 8 м * 10 м/0,87 = 91 м² (также понадобится при вычислении снеговой нагрузки);
• тип грунта — суглинок, несущая способность = 0,32 кг/см² (получено при геологических изысканиях);
• снеговая нагрузка — 180 кг/м²;
• перекрытия деревянные, общей площадью 160 м2 (также понадобится при вычислении полезной нагрузки).

Сбор нагрузок на фундамент выполняется в табличной форме:

Нормативная нагрузка	Коэффициент надежности	Расчетная нагрузка
Стены: 162 м2 * 690 кг/м2 = 111780 кг	1,1	122958 кг
Перегородки: 100 м2 * 30 кг/м2 = 3000 кг	1,2	3600 кг
Перекрытия: 160 м2 * 150 кг/м2 = 24000 кг	1,1	26400 кг
Крыша: 91 м2 * 60 кг/м2 = 5460 кг	1,1	6006 кг
Полезная нагрузка: 160 м2 * 150 кг/м2 = 24000 кг	1,2	28800 кг
Снеговая: 91 м2 * 180 кг/м2 = 16380 кг	1,4	22932 кг
	ИТОГО:	210696 кг

Площадь плиты под здание принимается с учетом того, что ширина плиты больше, чем ширина дома на 10 см. S = 810 см * 1010 см = 818100 см² = 81,81 м2.

Удельная нагрузка на грунт от дома = 210696 кг/818100 см2 = 0,26 кг/см2.

Δ = 0,32 — 0,26 = 0,06 кг/см2.

М = Δ*S = 0,06 кг/см2 * 818100 см2= 49086 кг.

t = (49086 кг/2500 м3)/81,81 м2 = 0,24 м = 24 см.

Толщину плиты можно принять 20 см или 25 см.

Выполняем проверку для 20 см:

1. 0,2 м * 81,81 м2 =16,36 м3 — объем плиты;
2. 16,36 м3 * 2500 кг/м3 = 40905 кг — масса плиты;
3. 40905 + 210696 = 251601 кг — нагрузка от дома с фундаментом;
4. 251601 кг/ 818100 см2 = 0,31 кг/см² — фактическое давление на грунт меньше оптимального не более чем на 25 %;
5. (0,32-0,31)*100%/0,32 = 3% < 25%(максимальная разница).

Проверять фундамент большей толщины уже нет смысла, поскольку требующий меньшего расхода бетона и арматуры размер удовлетворил требованиям. На этом пример расчета толщины завершен. Принимаем плиту толщиной 20 см. Следующим этапом станет расчет армирования и количества арматуры.

Арматура для плитной конструкции подбирается в зависимости от толщины. Если плита с толщиной бетона толщиной 150 см и менее, укладывают одну сетку армирования. Если толщина бетона составляет более 150 мм, необходима укладка арматуры в два слоя (нижний и верхний). Диаметр рабочих стержней 12-16 мм (самый распространенный 14 мм). В качестве вертикальных хомутов устанавливают стержни арматуры с размерами сечения 8-10 мм.

По хорошему плиту нужно рассчитывать и на изгибающие нагрузки, но эти расчеты сложны и выполняются профессионалами на специальном ПО. Чтобы точно понять какой диаметр арматуры и ее шаг необходим в вашем случае, нужно проводить точные вычисления, либо закладывать арматуру с большим запасом по прочности и минимальным шагом, соответственно сильно переплачивая.

Пример расчета арматурного каркаса

Количество применяемых прутков и их диаметр для каждого случая рассчитывается строго индивидуально. Самое большое количество арматуры требуется на укрепление плитных фундаментов. Шаг чаще всего используется 20*20 см. Делается при этом два пояса, которые соединяются один с другим при помощи вертикальных прутов.
Метод расчета количества арматуры выглядит следующим образом. Нужно рассчитать, какое количество прутьев, имеющих нужный диаметр, ложится поперек и вдоль основания. Полученная цифра и будет тем количеством, которое потребуется для создания одного пояса. Поскольку поясов арматуры для плиточного фундамента требуется два, и второй в полной мере идентичен первому, то полученную цифру следует умножить на два.

Еще потребуются вертикальные прутки для создания вертикальных стоек. При этом высоту следует делать на 10 см ниже толщины плиты.

Последовательность работ при вязке плитного основания выглядит следующим образом. Первым делом необходимо произвести соединение стержней нижнего пояса. Затем в местах пересечения монтируются вертикально специальные стойки, которые тоже между собой перевязываются. На следующем этапе производится перевязка верхнего пояса. При этом настоятельно рекомендуется устанавливать сперва продольные прутья арматуры, а потом уже поперечные.

Таким образом, каждая точка пересечения должны быть обвязана дважды. Для того чтобы сделать одно пересечение, понадобится 25-50 см проволоки. Точное количество зависит от того, какой диаметр имеет прут. Наиболее часто применяют отрезки размером 30 см.

Точно рассчитать такие показатели, как количество и диаметр металлического каркаса, невозможно без знаний свойств непосредственно самого знания. Ведь именно на основании его характеристик и производится подбор арматурных прутьев. Расчет производится одновременно по следующим показателям:

• длина каждого элемента;
• масса каждого элемента;
• совокупный вес каркаса;
• диаметр прутьев;
• количество прутьев.

На первый взгляд использование максимального количества арматуры дает возможность добиться наилучших технико-эксплуатационных качеств строящегося здания. Но по факту это совершенно не так. А все потому что некорректное распределение нагрузки на основании способно привести к кардинально противоположным результатам и в итоге существенно ослабить конструкцию.

Учитывая вышесказанное, прежде чем осуществить подбор материала, который будете использовать для армирования, определять его диаметр и количество, обязательно следует выяснить показатель нагрузки. Именно с этой целью производится анализ грунта и выбирается тот или иной тип основания. Расчет сечения арматура следует производить только после этого. Для монолитного плитного фундамента выбор делается в пользу стержней диаметром выше 10 мм. И при этом ни в коем случае не следует забывать про уровень нагрузки на грунт, на котором осуществляется строительство.
Только после этого следует приступать к расчету сечения тех арматурных прутьев, которые будут использоваться для выполнения работы. При строительстве на слабом грунте стержни выбираются более толстые, а на прочном и беспроблемном – более тонкие.

Расчет высоты фундамента

Целью расчета толщины плитного фундамента являются:

• Определение размеров опорной плиты.
• Вычисление нагрузок на дно котлована.
• Подсчет необходимых материалов.

Исходные данные:

• Вид и характеристика грунта основания.
• Материал элементов здания.
• Проектируемые усилия.

Расчет толщины плитного фундамента

При расчете учитывают два типа усилий:

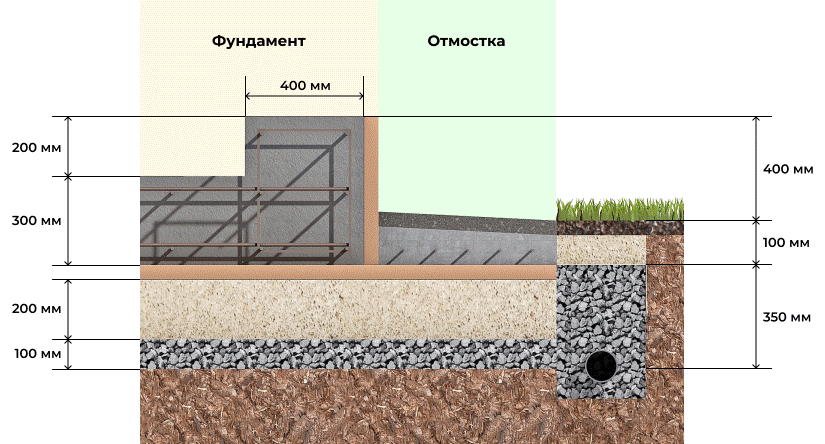

Устройство плитного фундамента – размеры

• статические;
• динамические.

Статические силы являются постоянной величиной. Они вызваны весом элементов здания.

Динамические усилия изменяются во времени и в значениях. Они оказываются людьми, мебелью, оборудованием и влиянием атмосферных осадков.

При подсчете нагрузок постоянного действия используют повышающие коэффициенты надежности конструкций. Эти коэффициенты зависят от размеров и материала элементов здания. Значения коэффициентов приведены в нормативных документах.

Подсчет динамических усилий ведут с учетом условий местности, типов используемой мебели, оборудования, планируемой заселенности дома.

В качестве результатов расчета получают следующие данные:

• Удельная нагрузка на 1 м2 грунта основания.
• Допустимая толщина конструкции.
• Глубина залегания фундамента.

Определение объема материалов на плитное основание

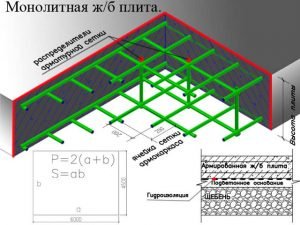

Расчёт арматуры для монолитного фундамента

Стоит помнить, что расстояние, которое стоит соблюдать между прутьями арматуры, не должно быть больше, чем в 1,5 раза, толщины фундамента. При этом, укладывают арматуру двумя рядами. Ее установка происходит за счёт вертикальных стержней. Шаг вертикально установленной арматуры равняется длине шага кладки прутьев в горизонтальном направлении или в 2 раза его превышает.

Расчет и выбор правильного диаметра (сечения)

Проведение таких расчётов достаточно сложная задача, которую без особых знаний правильно не решить. Даже не каждому специалисту под силу его выполнить. Если речь идет о частном строительстве, то в таком случае рекомендовано пользоваться минимально допустимыми значениями, которые содержит пособие по проектированию, где описаны процессы армирования касаемо железобетонных сооружений. Параметры относительно монолитного фундамента указаны в приложении 1 в первом разделе.

Что касается вертикально установленных стержней, то их диаметр не должен быть меньше 6 мм

При этом важно учесть, что, возможно, элементы будут подвергаться сварке. Максимально допустимое значение рабочего армирования составляет 40 мм, но зачастую для строительства используют арматуру 12, 14, 16 мм

Пример расчета арматуры

Для лучшего понимания расчетов следует их рассмотреть на примере. Исходные данные для примера – это плита с размерами 6х6 м, толщина 200 мм.

• значение для площади поперечной плоскости плиты равно 6 м * 0,2 м = 1,2 м2;
• параметр минимальной площади прутьев арматуры 1,2 м2 * 0,3% = 0,0036 м2 , переведя в более удобные единицы измерения, получим 36 см;
• значение минимальной площади прутьев, располагающихся в одном направлении в одном ряду 36 см2/2 = 18 см2.

Далее потребуется ГОСТ 57 81-82, в котором указан перечень арматурных прутьев. Этот документ содержит список площадей сечения одного стержня. Чтобы было удобней, можно воспользоваться расширенным изданием сортамента. В нём указано, что для полученного сечения одного ряда сетки допускается использование нескольких вариантов прутьев:

• 12 мм диаметр прута – 16 штук;
• 14 мм диаметр прута – 12 штук;
• 16 мм диаметр прута – 9 штук;
• 18 мм диаметр прута – 8 штук;
• 20 мм диаметр прута – 6 штук.

Расчёт количества арматуры

Чтобы было удобнее и проще проводить закупку материалов, предварительно проводят вычисление их количества. Если имеется составленная схема конструкции плитной основы, такой процесс не слишком сложный. Чтобы вычислить длину прутьев, нужно учитывать значение бетонного слоя защиты в толщину. Он располагается с каждой стороны и ширина его равна 20-30 миллиметров.

1. Параметр длины одного прута: 6000 — 30*2 = 5940 мм.
2. Значения количества прутьев для одного направления: 5940/300 = 19,8, принимаем 20 шт.
3. Значение количества прутьев для двух сеток: 20*2*2 = 80 шт.
4. Значение длины 1го прута для хомутов П-образного типа: 200 мм + (200 мм * 2)*2 = 1 м.
5. Значение количества прутьев: 20*2 = 40 шт.
6. Параметр общей длины стержней с сечением диаметра 12 мм: 80*5,94 м +40*1 м = 515,2 м.
7. Значение массы прутьев (при вычислении опираются на сортамент): 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет армировочных прутьев, расположенных в вертикальном направлении:

1. Параметр длины одного прута: 200 — 20*2 = 140 мм.
2. Значение количества прутьев: 20*20 = 400 шт.
3. Значение общей длины при диаметре прутьев в 8 мм: 8 мм = 400*0,14 = 56 м.
4. Значение массы прутьев арматуры: 56*0,395 = 22,12 кг.

Получив указанные значения, стоит учитывать стандартную длину прутьев, которая составляет 11,7 м. Соответственно, необходимо для каркаса 5-6 штук прутьев, сечение которых 8 мм.

К такому важному процессу, как армирование монолитного фундамента, необходимо подходить весьма скрупулезно. Учитывая свойства армирующего каркаса, весь процесс должен проходить без ошибок, в особенности это касается расчётов. Если сделать всё правильно и своими руками, то можно не только сэкономить на услугах строительной бригады, но и обеспечить конструкции фундамента надежность, прочность и устойчивость на многие десятилетия

Если сделать всё правильно и своими руками, то можно не только сэкономить на услугах строительной бригады, но и обеспечить конструкции фундамента надежность, прочность и устойчивость на многие десятилетия.

Норма по стандартам

Если же нужно рассчитать для частного строительства мелких бытовых построек, можно использовать приблизительные величины и пользоваться поправкой на возможные усложнения.

1. Тип фундамента.
2. Размер возводимого здания и его вес.
3. Особенности грунта.
4. Технические характеристики арматуры.

Если для высотных зданий часто используется центнер арматуры, для небольших сооружений расход арматуры на 1 м3 бетона будет в 2-4 раза меньше, и использовать диаметр 1 см с ребристым профилем.

Тогда приблизительно на ленточный фундамент длиной 9 м. и шириной 6 м. должно использоваться сечение 0.4х1 м., арматуры диаметром 12 мм надо всего 18.7кг. на куб бетонной смеси, а диаметра 6 мм. – 5.9 кг. В общем это составляет 24.6 кг. арматуры.

Общие сведения по результатам расчетов

• Периметр плиты

— Длина всех сторон фундамента

Площадь подошвы плиты

— Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.

Площадь боковой поверхности

— Равняется площади утеплителя всех боковых сторон.

Объем бетона

— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

Вес бетона

— Указан примерный вес бетона по средней плотности.

Нагрузка на почву от фундамента

— Распределенная нагрузка на всю площадь опоры.

Минимальный диаметр стержней арматурной сетки

— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.

Минимальный диаметр вертикальных стержней арматуры

— Минимальный диаметр вертикальных стержней арматуры по СНиП.

Размер ячейки сетки

— Средний размер ячеек сетки арматурного каркаса.

Величина нахлеста арматуры

— При креплении отрезков стержней внахлест.

Общая длина арматуры

— Длина всей арматуры для вязки каркаса с учетом нахлеста.

Общий вес арматуры

— Вес арматурного каркаса.

Толщина доски опалубки

— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

Кол-во досок для опалубки

— Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

• сбор нагрузок;
• расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузки	Значение	Коэффициент надежности
Стены и перегородки
Кирпич 640 мм	1150 кг/м2	1,2
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 200 мм	160 кг/м2	1,1
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки гипсокартонные 80 мм	30-35 кг/м2	1,2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм	625 кг/м2	1,2 — для сборных и 1,3 — для монолита
Деревянные по балкам	150 кг/м2	1,1
Крыша по деревянным стропилам
С металлическим покрытием	60 кг/м2	1,1
С керамическим покрытием	120 кг/м2
С битумным покрытием	70 кг/м2
Временные нагрузки
Полезная для жилых зданий	150 кг/м2	1,2
Снеговая	В зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СНиП «строительная климатология».	1,4

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1,

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.
