Принцип расчета биметаллических радиаторов для помещения
Устанавливая биметаллические радиаторы размеры помещения помогут определить, какой мощностью должен обладать приобретаемый образец. Для этого достаточно будет лишь умножить вышеописанные результаты вычислений на всю площадь обустраиваемого пространства.
Как известно, площадь комнаты высчитывается путем умножения ее длины на ширину. Но в том случае, если форма помещения является нестандартной и высчитать ее периметр довольно непросто, то можно допустить некоторую погрешность в расчетах, но при этом полученный результат следует округлять в большую сторону.
При рассмотрении такого оборудования, как радиаторы отопления биметаллические размеры секции также играют немаловажную роль, поскольку ее высота должна подходить к месту установки этих батарей (прочитайте: «Размеры радиаторов отопления по высоте и ширине, как рассчитать «). Один из параметров таких приборов, как радиаторы биметаллические – мощность секции – уже был рассмотрен ранее. Теперь следует более подробно остановиться на количестве функциональных сегментов для этого аппарата. Выполнять расчет количества секций не составит большого труда: для этого нужно общую мощность, требуемую для отопления помещения, разделить на мощность одной секции желаемой модели радиатора.
Посмотрите видео о преимуществах биметаллических радиаторов:
Говоря о таком параметре, как размеры радиаторов отопления биметаллические образцы часто имеют фиксированное число секций, особенно это касается современных изделий. Если ассортимент ограничен только такими аппаратами, то необходимо выбирать ту модель, число секций в которой максимально приближено к количеству, полученному в результате расчетов. Но, безусловно, правильнее будет остановиться на образцах с большим количеством сегментов, поскольку некоторый избыток тепла все же однозначно лучше, чем его нехватка.

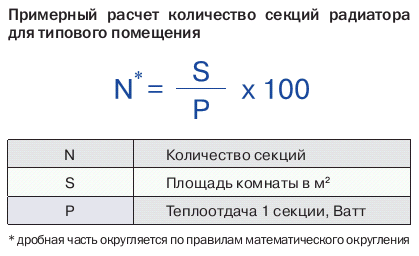

Расчет по площади
Расчет радиаторов отопления на квадратный метр уже был чуть затронут. Но он подходит не всегда. Это максимально простой и быстрый способ подсчета. Не рекомендуется его использовать, если потолок не соответствует 2,40 – 2,60 м. Учитывается также норма, согласно которой 1м² достаточно 100 Вт.
Пример расчета количества секций радиаторов по площади помещения
Допустим, площадь спальни — 24м². Рассчитывается мощность умножением площади на 100 Вт. Выходит 2400 Вт либо 2,4 кВт.
После этого следует вычисление количества частей. Последнее число делится на теплоотдачу секции. Допустим, изготовитель указал 185 Вт. Получается 12,97. Округляя, выясняется, что для спальни необходимо 13 штук.
Расчет радиатора отопления по площади является нежелательным, поскольку пропускает ряд важных моментов. А если дом обладает балконом, то дополнительно стоит добавить 20%. В случае необходимости скрытия любого вида радиатора прибавляется 15%.
Подробный расчет с учетом особенностей помещения
Загородный дома зачастую обладают сложностями, где требуется более тщательный подход. С квартирами такое случается реже. По сути, этот метод лучше использовать всегда, потому как именно здесь раскрывается наибольшее количество нюансов.
Итак, потребуется следующая формула: КТ = 100 × S × К1 × К2 × К3 × К4 × К5 × К6 × К7 × К8 × К9.
- КТ – необходимое тепло;
- S – площадь комнаты;
- К с числом – коэффициент.
Как рассчитать теплопотери
Алюминий лучший проводник тепла. Чтобы подобрать корректный объем радиатора отопления нужно, в первую очередь, учесть любые теплопотери.
K1 – внешняя стена. Большее количество этих стен навлекает большую теплопотерю. Если она одна, то K1 составит 1,0. Две – 1,2. Три – 1,3. Четыре – 1,4.
К2 – проникновение солнечных лучей. Больше всего страдают восточная и северная стороны, поскольку в этих случаях Солнце задерживает свой свет короткий промежуток времени. K2 тогда будет равен 1,1. Западная с южной таких проблем не испытывают.
Оконные проемы
К3 – выбранные конструкции. Еще один фактор теплопотерь. В данном случае учитывается 3 разные ситуации:
- Двойное остекление деревянной рамы, К3 равен 1,27;
- Однокамерный стеклопакет, коэффициент не учитывается (равен 1);
- Двойной стеклопакет, К3 = 0,
К4 – площадь окон. Это также влияет. Здесь расчет сложнее. Площадь окна делится на площадь комнаты. Пример пяти возможных случаев:
| Отношение | Коэффициент |
| Менее 0,1 | 0,8 |
| 0,11/0,2 = 0,55 | 0,9 |
| 0,21/0,3 = 0,7 | 1,0 |
| 0,31/0,4 = 0,775 | 1,1 |
| 0,41/0,5 = 0,82 | 1,2 |
Стены и кровельное покрытие
К5 – утепление стен. Термоизоляция стен напрямую влияет на степень теплопотерь. Можно разделить на 3 уровня:
- Утепление отсутствует. К5 = 1,27;
- Средний – утепляются другим материалом либо имеется кладка из 2 кирпичей. Коэффициент — 1,0;
- Высокий – K5 = 0,85.
К6 – высота. Стандартом является 100 Вт/ м². Если высота выше 2,7м, он меняется:
| Высота (м) | Коэффициент |
| 2,8 – 3 | 1,05 |
| 3,1 – 3,5 | 1,1 |
| 3,6 – 4 | 1,15 |
| 4,1 и далее | 1,2 |
К7 – верхнее помещение. То, что располагается наверху, также влияет на сохранение тепла. Например, что-либо неутепленное или неотапливаемое дает К7 — 1,0. Утепленная кровля или чердак снижает его — 0,9. Ну а расположение над комнатой отапливаемого помещения равняет коэффициент 0,8.
Погодные условия
Климат (К8) тоже многое решает. Его ни в коем случае нельзя не учитывать. В основном используются средние температуры местности в самую холодную десятидневку января.
| Температура | Коэффициент |
| От -35 °C | 1,5 |
| От -25 до -35°C | 1,3 |
| -20°C | 1,1 |
| -15°C | 0,9 |
| -10°C | 0,7 |
Зависимость от режима системы отопления
Последний и, пожалуй, один из наиболее важных факторов. Существует множество вариаций подключения, и каждая из них так или иначе влияет на теплоотдачу. Подача и обратка также играет свою роль.
- Диагональное. Если соотношение подача-обратка идет сверху вниз, то K9 = 1,0. В противоположном случае — 1,25;
- Одностороннее. Снизу вверх – 1,28. Сверху вниз – 1,03. Если и подача, и обратка располагает внизу, то K9 = 1,28;
- Двустороннее нижнее – 1,13.
От чего зависит количество радиаторов
Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:
- паровой теплоноситель имеет большую теплоотдачу. чем водный;
- угловая комната холоднее. так как у неё две стены выходят на улицу;
- чем больше окон в помещении, тем там холоднее;
- если высота потолков выше 3 метров. то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
- материал, из которого изготовлен радиатор, имеет свою теплопроводность;
- теплоизолированные стены увеличивают теплоизоляцию комнаты;
- чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
- современные стеклопакеты увеличивают теплоизоляцию помещения;
- при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
- если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
- наличие вентиляции предполагает большую мощность.
Возможна ли экономия
- Сушитель полотенца в ванной дает возможность сэкономить 1 секцию.
- Утепленные откосы окон и дверей – это минус 1 секция, а обшитые пенопластом балкон, лоджия и стены позволяют отказаться еще от 2-3 секций (зависимо от толщины утеплителя).
Точная математика в процессе выбора мощности радиаторов и числа секций позволяет сделать комнату достаточно теплой, комфортной для проживания. У такого подхода есть и финансовые преимущества. удается сэкономить, не переплачивая за лишнее оборудование. Еще более внушительная экономия происходит при использовании современных пластиковых окон (при условии их правильного монтажа) и наличии теплоизоляции стен.
Расчет радиаторов отопления по площади
Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:
- для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
- для областей выше 60 о требуется 150-200Вт.
Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.
Расчет радиаторов отопления можно сделать по нормам СНиП
Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»
Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.
Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.
Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.
Расчет разных типов радиаторов
Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).
Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя
Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.
Осевое расстояние определяют между центрами отверстий для теплоносителя
Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.
Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:
- алюминиевые — 190Вт
- биметаллические — 185Вт
- чугунные — 145Вт.
Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.
При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.
Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:
- биметаллический радиатор — 1,8м 2
- алюминиевый — 1,9-2,0м 2
- чугунный — 1,4-1,5м 2 .
Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.
Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения
Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.
Очень точный расчет радиаторов отопления
Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.
Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты
Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85
Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.
Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.
Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон
В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9
Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.
Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:
Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.
За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).
После потолков примемся за стены – вот коэффициенты:
- одна наружная стена — 1,1;
- две наружные стены (угловая комната) – 1,2;
- три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
- четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.
Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):
- холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
- морозы до –25 °C – 1,3 (подходит для Сибири);
- температура до –20 °C – 1,1 (средняя полоса России);
- температура до –15 °C – 0,9;
- температура до –10 °C – 0,7.
Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .
Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин
Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м
Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.
Как вам статья?
Мне нравитсяНе нравится
Как учитывать эффективную мощность
Эффективная и расчетная мощность не одно и то же. Даже если подсчеты выполнены верно, теплоотдача может быть ниже. Происходит это из-за слабого температурного напора. Положенная мощность, заявленная производителем, обычно указывается для температурного напора в 60°C, а в реальности он нередко составляет 30-50°C. Это происходит из-за низкой температуры теплоносителя в контуре. Чтобы определить эффективную мощность батареи, необходимо ее теплоотдачу умножить на температурный напор в системе, а затем разделить на паспортное значение.
Температурный напор определяют по формуле Т=1/2×(Тн+Тк)-Твн, где
- Тн – температура теплоносителя на подаче;
- Тк – температура теплоносителя на выводе;
- Твн – температура в комнате.
Производитель за Тн принимает 90°C; за Тк – 70°C, за Твн – 20°C. Реальные значения могут сильно отличаться от исходных. На случай экстремально низких температур необходимо прибавить 10-15% мощности.
Максимально точный вариант расчета
Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.
Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.
В целом расчетная формула имеет следующий вид:
T=100 Вт/м2 *A *B * C * D * E * F * G * S,
- где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
- S – площадь обогреваемой комнаты.
Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения.
Особенности остекления помещения
Значения следующие:
- 1,27 для комнат, окна которых остеклены просто двумя стеклами;
- 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
- 0,85 – если окна имеют тройной стеклопакет.
Коэффициент В учитывает особенности утепления стен помещения.
Особенности утепления стен помещения
Зависимость следующая:
- если утепление низкоэффективное, коэффициент принимается равным 1,27;
- при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором), используется коэффициент равный 1,0;
- при высоком уровне утепления – 0,85.
Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.
Соотношение суммарной площади оконных проемов и поверхности пола в комнате
Зависимость выглядит так:
- при соотношении равном 50% коэффициент С принимается как 1,2;
- если соотношение составляет 40%, используют коэффициент равный 1,1;
- при соотношении равном 30% значение коэффициента уменьшают до 1,0;
- в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).
Коэффициент D указывает на среднюю температуру в наиболее холодный период года.
Распределение тепла в комнате при использовании радиаторов
Зависимость выглядит так:
- если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
- при температуре до -25 градусов используется значение 1,3;
- если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
- жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
- если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.
Коэффициент E указывает на количество внешних стен.
Количество внешних стен
Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.
Коэффициент F учитывает особенности вышерасположенной комнаты. Зависимость такова:
- если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
- если чердак отапливаемый – 0,9;
- если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.
И последний коэффициент формулы – G – учитывает высоту помещения.
Высота комнаты
Порядок следующий:
- в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
- если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
- при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
- комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
- при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.
Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.
Калькулятор расчета радиатора отопления
Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:
