Расчет отопления: подсчет мощности по площади, по этажам и другие способы

Как считается площадь дома

Но органы технической инвентаризации для определения площади помещений применяют Инструкцию о проведении учёта жилищного фонда РФ. И поэтому в документах БТИ по определению площади квартиры или индивидуального жилого дома содержится общая информация, где в учёт входят балкон, лоджия, терраса и т.д. Такие помещения относят к общей площади, но c понижающим коэффициентом: 0,5 – лоджии; 0,3 – террасы и балконы; 1,0 – также террасы и холодные кладовые.

Соответствуя Жилищному Кодексу РФ, понятие общая площадь включает в себя сумму площадей всех комнат и частей данного помещения, в том числе и площадей комнат (помещений) дополнительного или вспомогательного назначения (использования), которые предназначаются для бытовых и иных потребностей граждан. Такими помещениями считаются: кухни, коридоры, ванные комнаты и т.п.

Расчет необходимого количества материалов

Если вы очень далеки от устройства системы отопления, вам будет проблематично правильно рассчитать нужное количество необходимых материалов для всей системы, потому что для этого нужно, хотя бы зрительно, представлять общую картину этой системы в сборке и все ее комплектующие части. Поэтому, чтобы сделать правильный расчет, нужно изучить до мелких деталей работу системы отопления.

Если вы не хотите морочить голову и напрягать мозги, пытаясь разобраться в совершенно непонятной для вас работе, тогда обратитесь к знакомому специалисту с просьбой если не собрать, то хотя бы начертить примерный план всей отопительной системы в деталях с указанием необходимых ее комплектующих. Если он хороший друг, то с удовольствием поможет вам решить эту проблему. Если же вы не имеете такого друга, тогда следуйте дальнейшим инструкциям, изложенным в этой статье.

Котел. Самый распространенный вид котла, используемый в квартирах или небольших домах, – двухконтурный. Для его установки и подключения к системе отопления вам понадобится не меньше четырех шаровых кранов с разъемными соединителями, четыре резьбовых переходника для подключения трубопровода и два фильтра механической очистки.

Для подключения одной батареи к системе отопления вам понадобится один регулирующий кран и один отсекающий, также один кран Маевского, два резьбовых переходника, используемых для подключения батареи к трубопроводу и два тройника, которые устанавливаются прямо на магистрали отопления.

Чтобы правильно подсчитать метраж труб, прежде всего, нужно иметь ясное представление, где будут располагаться батареи. Измерив необходимую длину, умножаем это число на два, потому что прокладывать нужно две трубы – одну на подачу, другую на обратку.

Сложнее дело обстоит с определением необходимого диаметра этих труб. Обычно двухконтурные настенные котлы рассчитаны на подключения диаметром ø3/4″. Этого вполне достаточно для квартир и домов, не превышающих площадь 100 кв.м. Иначе дело обстоит с более обширными системами. Для них диаметр труб будет большим. Но мы будем рассматривать более распространенные системы отопления, для которых достаточно труб диаметром ø3/4″ для прокладки магистралей и труб диаметром ø1/2″ для непосредственного подключения к магистрали батарей.

Настоятельно рекомендуем для таких сложных работ, как установка системы отопления, приглашать грамотного специалиста, хорошо разбирающегося в области теплотехники, имеющего большой опыт в расчете и установке систем отопления и умеющего обращаться с современными инструментами. Можете, конечно, попробовать и самостоятельно сделать эту работу, но сначала вам придется овладеть знаниями и умением в этой области, чтобы проделанная работа увенчалась успехом.

Как рассчитать мощность котла газового

При обустройстве дома отопительной системой следует особое внимание уделить такому элементу, как котел. Именно от него во многом зависит качество и эффективность работы всего обогревательного контура

Подбирается устройство такого плана в зависимости от некоторых данных и расчетов, при грамотном выполнении которых можно сократить расходы на приобретение топливных или энергетических ресурсов. А как правильно выполнить расчет мощности котла для отопления дома, вы узнаете из этой статьи.

Что учитывают при выборе оборудования
Какие характеристики влияют на расчет
Что нужно учитывать в обязательном порядке

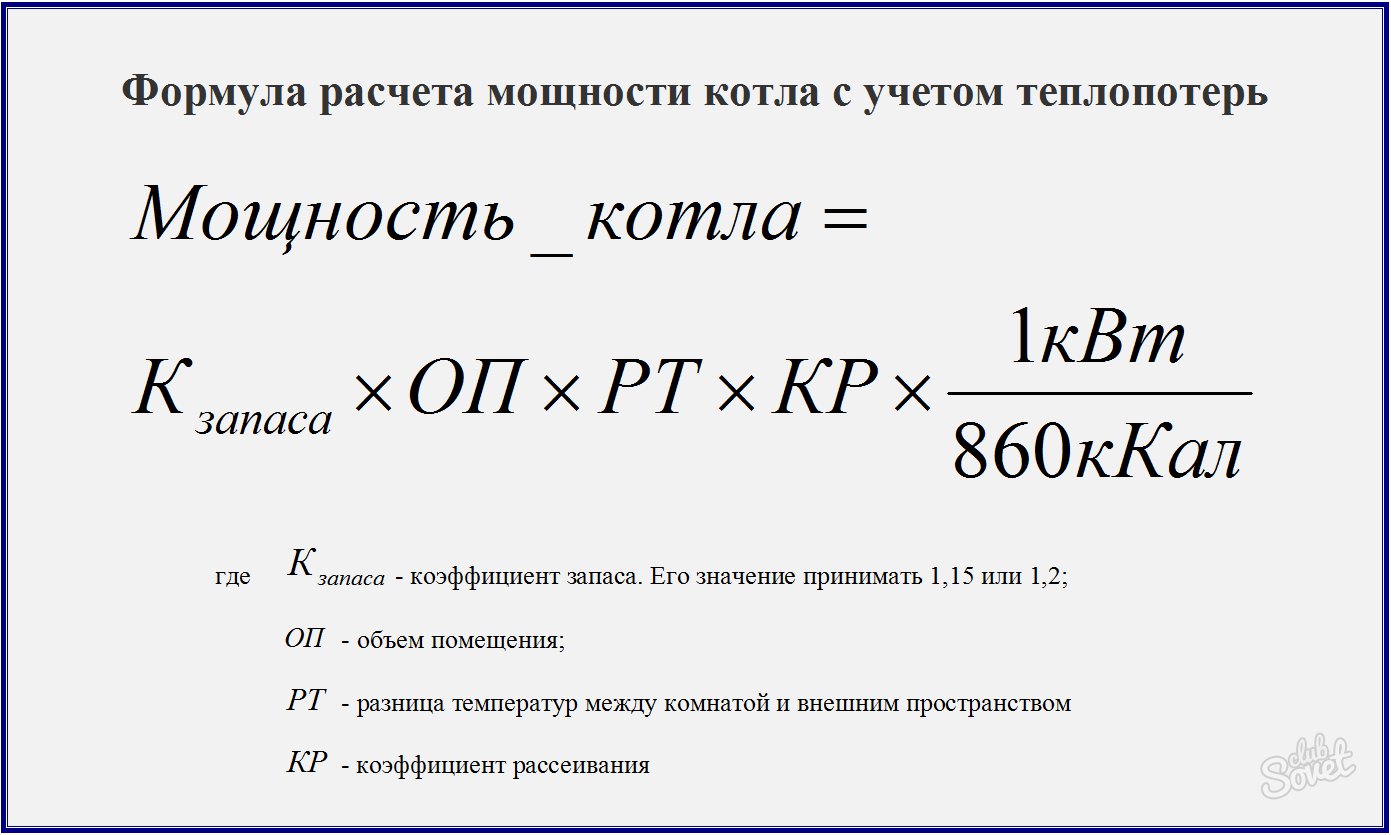

Не забываем учитывать возможные теплопотери
Самый простой способ определения производительности нагревателя

Правила установки отопительных приборов

Играет роль правильная установка радиаторов и их размещение относительно окон

Нормативные требования к монтажу прописаны в нескольких СНиПах и предусматривают:

Контроль безопасности температуры радиаторов – не более 70 градусов.
Удаление батарей на 10 см от боковой части стены, на 6 см от пола, на 5 см – от нижней части стены, на 2,5 см – от штукатурного покрытия.
Наличие номинального теплового потока на 60 Вт меньше расчетного.
Выполнение соединений в пределах одной комнаты.
Наличие автоматической регулировочной арматуры в жилых помещениях и ручной регулировки в санузлах, ванных, гардеробных, кладовках.
Соблюдение уклона подводки по движению теплоносителя на 5-10 мм.
Резьбовое соединение алюминиевых и медных устройств.
Постоянная заполненность системы теплоносителем.

В документах также отмечена необходимость профилактического осмотра и очистки приборов от пыли перед началом отопительного периода и 1 раз в 3-4 месяца при эксплуатации.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

диаметр и пропускную способность труб;
местные потери давления на участках;
требования гидравлической увязки;
общесистемные потери давления;
оптимальный расход воды.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор ).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал 5, спальня 18 и т.д.).

Комплексные задачи — минимизация расходов :

капитальных – монтаж труб оптимального диаметра и качества;
эксплуатационных:
- зависимость энергозатрат от гидравлического сопротивления системы;
стабильность и надёжность;
бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

по удельным потерям (стандартный расчёт диаметра труб);
по длинам, приведённым к одному эквиваленту;
по характеристикам проводимости и сопротивления;
сопоставление динамических давлений.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Согласно полученным данным осуществляют подбор насосов.

Комплексные задачи — минимизация расходов:

капитальных – монтаж труб оптимального диаметра и качества;
эксплуатационных:
- зависимость энергозатрат от гидравлического сопротивления системы;
стабильность и надёжность;
бесшумность.

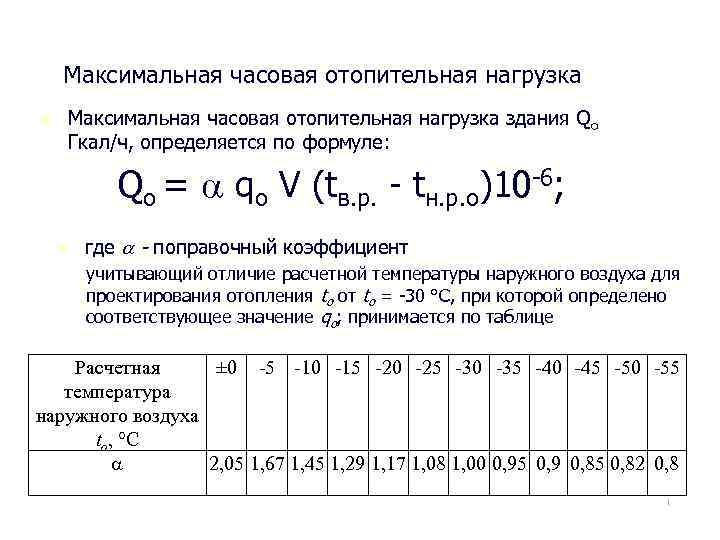

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

Площадь стен – 280 м². В нее включены окна – 40 м² ;
Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Обозначение участка	Длина участка в метрах	Количество приборов а участке, шт.
1-2	1,8	1
2-3	3,0	1
3-4	2,8	2
4-5	2,9	2

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.

Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.

Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.

Современные отопительные элементы

Крайне редко можно сегодня увидеть дом, в котором отопление выполняется исключительно воздушными источниками. К ним можно отнести электрические отопительные приборы: тепловентиляторы, радиаторы, УФО, тепловые пушки, электрические камины, печи. Рациональнее всего использовать их в качестве вспомогательных элементов при стабильно работающей основной отопительной системе. Причина их «второстепенности» — достаточно высокая себестоимость электроэнергии.

Основные элементы системы отопления

При планировании отопительной системы любого типа важно знать, что есть общепринятые рекомендации, касающиеся удельной мощности используемого нагревательного котла. В частности, для северных регионов страны она составляет примерно 1,5 – 2,0 кВт, в центральных — 1,2 – 1,5 кВт, в южных — 0,7 – 0,9 кВт

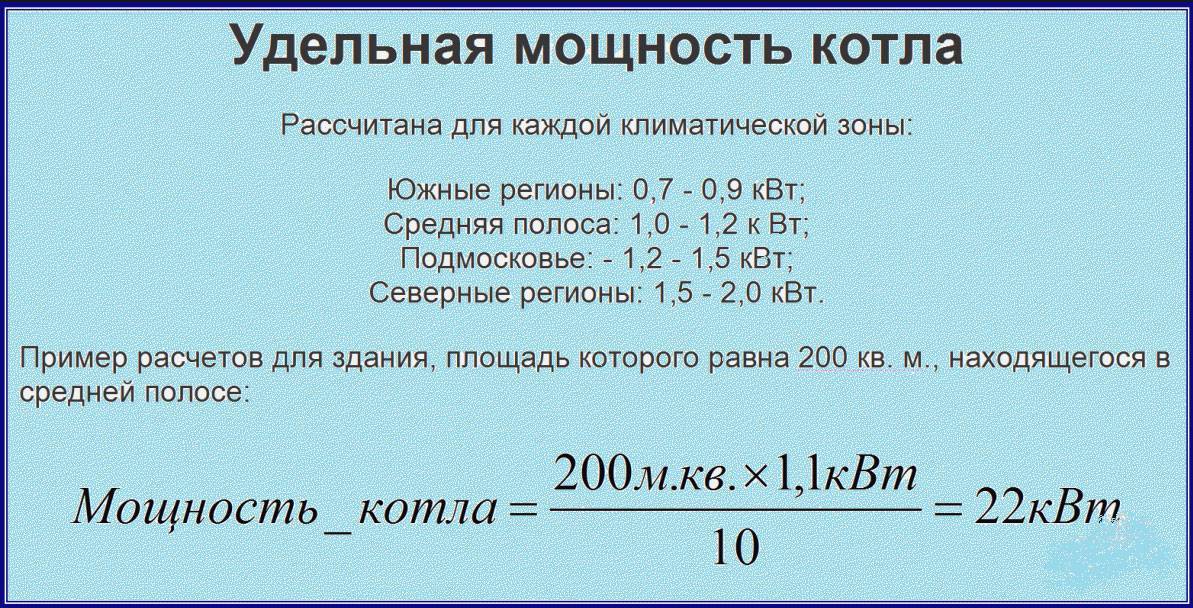

При этом перед тем, как рассчитать систему отопления, для вычисления оптимальной мощности котла следует воспользоваться формулой:

W кот. = S*W / 10.

Расчет системы отопления зданий, а именно – мощности котла – важный этап при планировании создания отопительной системы

При этом важно обратить особенное внимание на следующие параметры:

суммарная площадь всех помещений, которые будут подключены к отопительной системе – S;
рекомендованная удельная мощность котла (параметр, зависящий от региона).

Допустим, что необходимо рассчитать емкость системы отопления и мощность котла для дома, в котором суммарная площадь помещений, которые необходимо отапливать S = 100 м2. При этом возьмем рекомендованную удельную мощность для центральных регионов страны и подставим данные в формулу. Получим:

W кот. = 100*1,2/10=12 кВт.

Входят ли балкон и лоджия в отапливаемую площадь? А ванная комната и туалет?

Что входит в отапливаемую площадь квартиры?

Встатье 15 Жилищного кодекса Российской Федерации жилым помещением признается изолированное помещение, которое является недвижимым имуществом и пригодно для постоянного проживания граждан (отвечает санитарным и техническим правилам и нормам, иным требованиям законодательства).

Общая площадь жилого помещения состоит из суммы площадей всех его частей, включая помещения вспомогательного использования, предназначенные для удовлетворения гражданами бытовых и иных нужд, связанных с их проживанием, за исключением балконов, лоджий, веранд и террас. В соответствии с Правилами предоставления коммунальных услуг (постановление Правительства РФ от 23.05.2006 г. № 307) при расчете размера платы за отопление учитывается общая площадь жилого помещения.

Таким образом, балкон и лоджия не входят в отапливаемую площадь жилого помещения, а ванная и туалет – входят.

2016г.

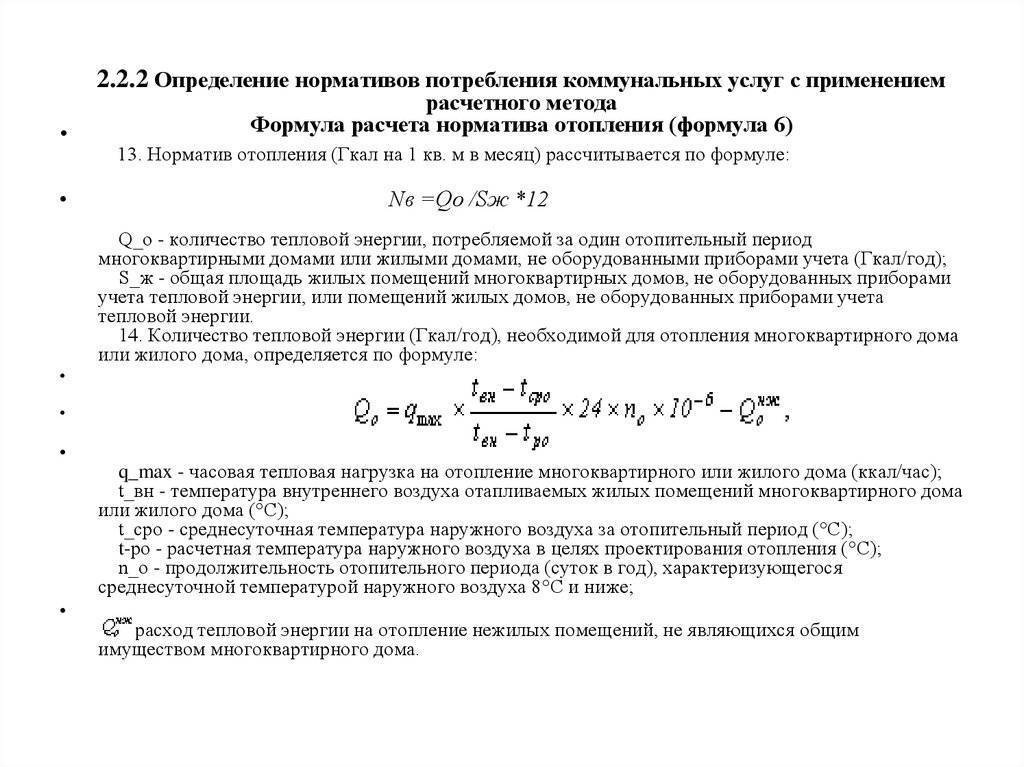

Решение Совата депутатов Старооскольского городского округа о плате за жилое помещение

Нормативы потребления коммуныльных услуг по ХВС, ГВС, водоотведению для населения

Норматив потребления коммунальной услуги по электроэнергии для населения

Дополнительные параметры, которые нужно учесть

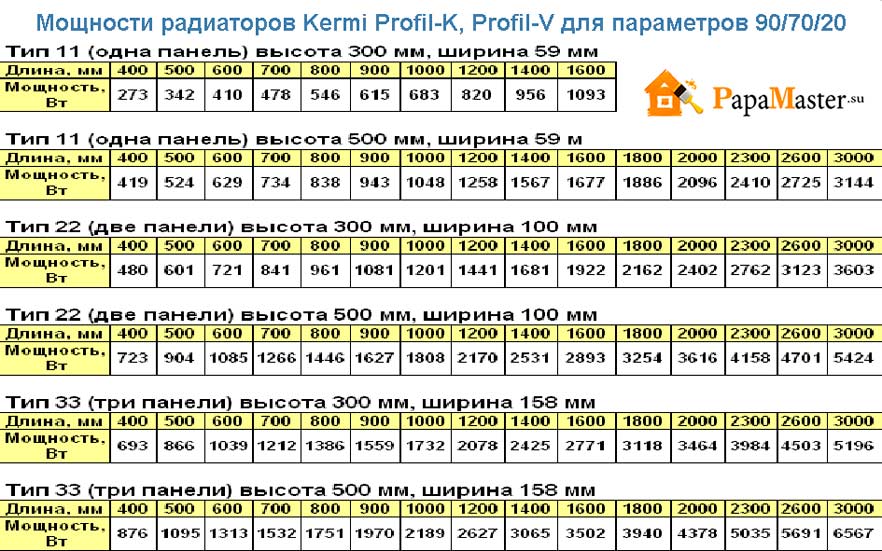

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Как производится монтаж системы отопления?

Для начала необходимо обустроить отопительные приборы. Как правило, радиаторы монтируются под окнами, так как горячий воздух препятствует поступлению холодного воздуха из окон. Установка отопительных приборов осуществляется при помощи перфоратора и уровня. Никакого специального оборудования не потребуется.

При монтаже отопительных приборов потребуется соблюдать единую высоту размещения радиаторов, в противном случае вода не сможет добираться до более высоких участков, и циркуляция нарушится.

Сварка пластиковых труб. Нажмите на фото для увеличения.

Установив отопительные приборы, необходимо проложить до них трубы. Для их установки потребуются такие инструменты, как строительные ножницы, паяльник и рулетка. Перед началом монтажа нужно замерить общую длину прокладываемых труб и подсчитать наличие всех заглушек, сгибов и тройников. На пластиковых трубах обычно присутствуют насечки со вспомогательными линиями, что помогает производить монтаж грамотно и аккуратно.

Важно знать: соединяя трубы паяльником, не разъединяйте их после неудачной пайки, в противном случае может образоваться протечь. Работать с паяльником нужно аккуратно, предварительно потренировавшись на кусках трубы, которые уже не понадобятся при монтаже

Дополнительные устройства

Если опереться на статистику, отопительная система с пассивной циркуляцией способна эффективно обогревать площадь помещения, не превышающую 110 м 2. Для больших помещений потребуется оборудовать водонагревательный котел специальным насосом, сделав циркуляцию теплоносителя регулируемой. Некоторые производители выпускают тепловые генераторы, которые уже оборудованы насосом.

Следуя вышеуказанным рекомендациям, вы сможете произвести индивидуальный расчет системы отопления частного коттеджа, а также расчет стоимости предполагаемого оснащения. Для установки водонагревательной системы не потребуется много рабочей силы (2-3 человека) и особых навыков установки.

Как вам статья?

Мне нравитсяНе нравится

Расчет мощности системы отопления по объему жилья

Представим следующий способ расчета мощности системы отопления – он также является довольно простым и понятным, но при этом отличается более высокой точностью конечного результата. В данном случае основой для вычислений становится не площадь помещения, а его объем. Кроме того, в расчете учитывается количество окон и дверей в здании, средний уровень морозов снаружи. Представим небольшой пример применения подобного метода – имеется дом общей площадью 80 м2, комнаты в котором имеют высоту 3 м. Постройка располагается в Московской области. Всего есть 6 окон и 2 двери, выходящие наружу. Расчет мощности тепловой системы будет выглядеть так.

Шаг 1. Определяется объем здания. Это может быть сумма каждой отдельной комнаты либо общая цифра. В данном случае объем вычисляется так – 80*3=240 м3.

Шаг 2. Подсчитывается количество окон и количество дверей, выходящих на улицу. Возьмем данные из примера – 6 и 2 соответственно.

Шаг 3. Определяется коэффициент, зависящий от местности, в которой стоит дом и того, насколько там сильные морозы.

Таблица. Значения региональных коэффициентов для расчета мощности отопления по объему.

Теплая зима. Холода отсутствуют или очень слабы	От 0,7 до 0,9	Краснодарский край, побережье Черного моря
Умеренная зима	1,2	Средняя полоса России, Северо-Запад
Суровая зима с достаточно сильными холодами	1,5	Сибирь
Экстремально холодная зима	2,0	Чукотка, Якутия, регионы Крайнего Севера

Расчет мощности системы отопления по объему жилья

Так как в примере речь идет о доме, построенном в Московской области, то региональный коэффициент будет иметь значение 1,2.

Шаг 4. Для отдельно стоящих частных коттеджей определенное в первой операции значение объема здания умножается на 60. Делаем подсчет – 240*60=14 400.

Шаг 5. Затем результат вычисления предыдущего шага множится на региональный коэффициент: 14 400 * 1,2 = 17 280.

Шаг 6. Число окон в доме умножается на 100, число дверей, выходящих наружу – на 200. Результаты суммируются. Вычисления в примере выглядят следующим образом – 6*100 + 2*200 = 1000.

Шаг 7. Цифры, полученные по итогам пятого и шестого шагов, суммируются: 17 280 + 1000 = 18 280 Вт. Это и есть мощность отопительной системы, необходимая для поддержания оптимальной температуры в здании при условиях, указанных выше.

Стоит понимать, что расчет системы отопления по объему также не является абсолютно точным – в вычислениях не уделяется внимание материалу стен и пола здания и их теплоизоляционным свойствам. Также не делается поправка на естественную вентиляцию, свойственную любому дому

Калькулятор — расчет объема системы отопления

Перейти к расчётам

Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ ОБЪЕМ ТЕПЛОНОСИТЕЛЯ»

КОТЁЛ
Объем теплообменника котла , литров (паспортная величина)

РАСШИРИТЕЛЬНЫЙ БАК
Объем расширительного бака, литров

ПРИБОРЫ ИЛИ СИСТЕМЫ ТЕПЛООБМЕНА

Разборные, секционные радиаторы
Тип радиатора:
– чугунные МС-140 с межосевым 500 мм
– чугунные МС-140 с межосевым 300 мм
– чугунные ЧМ-2 с межосевым 500 мм
– чугунные ЧМ-2 с межосевым 300 мм
– алюминиевые с межосевым 500 мм
– алюминиевые с межосевым 350 мм
– биметаллические с межосевым 500 мм
– биметаллические с межосевым 350 мм

Общее количество секций

Неразборные радиаторы и конвекторы
Объем прибора по паспорту

Количество приборов
Теплый пол

Тип и диаметр трубы

Общая длина контуров

ТРУБЫ КОНТУРА ОТОПЛЕНИЯ (подача + обратка)
Стальные трубы ВГП

Ø ½ “, метров

Ø ¾ “, метров

Ø 1 “, метров

Ø 1¼ “, метров

Ø 1½ “, метров

Ø 2 “, метров

Армированные полипропиленовые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

Ø 50 мм, метров

Металлопластиковые трубы
