Расчет воздуховодов и фасонных изделий по формулам онлайн

1 Причины проблем с вентиляцией

Если вычисления произведены правильно, то поступление чистого воздуха нормальной влажности, а также удаление неприятных запахов будет максимально допустимым. В противоположном случае гарантировано образование плесени, грибка в ванных и туалетах, постоянная духота в кухнях и комнатах. Ситуация усугубляется тем, что практически все помещения оборудуются герметичными пластиковыми окнами без щелевой вентиляции. Приходится компенсировать недостаток свежего воздуха принудительно.

Ещё одной причиной проблем с ликвидацией отработанных масс, неприятных ароматов и избыточных водяных паров являются засоры и разгерметизация вентиляционных труб. Негативное влияние на микроклимат может оказать перепланировка помещений в том случае, если не прибегнуть к инженерной помощи при расчёте площади воздуховодов при модернизации вентиляции в соответствии с новыми параметрами.

Проще всего зафиксировать проблемы в этой системе с помощью проверки присутствия тяги. Для этого к вытяжному каналу надо поднести лист бумаги или горящую спичку. Применение открытого огня в помещениях с газовым нагревательным оборудованием не рекомендуется. Если отклонение явно заметно, то о проблемах говорить не приходится. В случае обратного результата следует выяснить причины отсутствия притока свежего воздуха и приступить к их устранению, что может потребовать заново пересчитать все параметры.

Расчет материала для воздуховодов и фасонных элементов

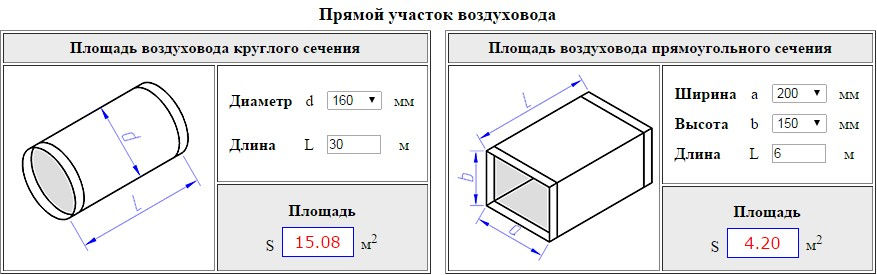

Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.

Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.

Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.

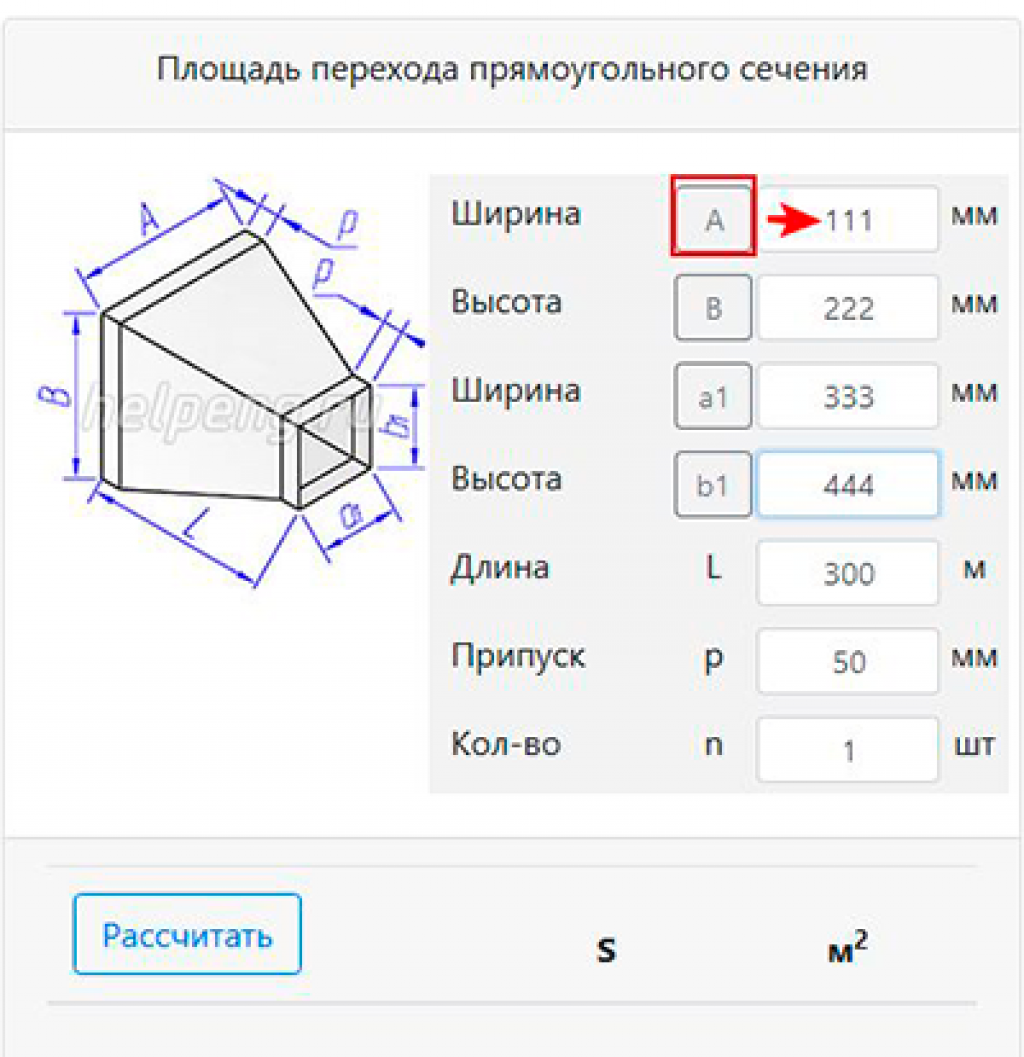

Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.

Современные блага цивилизации позволяют обустроить дом по своему желанию, оснастив жилище всеми необходимыми для комфортного проживания предметами, в том числе и сетями снабжения. Можно ли представить современный дом без вентиляционной системы и кондиционера? Сегодня это кажется нереальным, но ведь раньше людям не было известно о таких благах.

От того, насколько правильно спроектирована система вентиляции, зависит ее дальнейшее функционирование. Здесь важна каждая деталь. Ведь при допущении даже небольшой ошибки система может дать сбой и, к примеру, вместо холодного воздуха гнать внутрь помещения горячий. Система вентиляции состоит из множества элементов, которые соединяются между собой специальными деталями и фасонными изделиями.

Главный фактор, влияющий на производительность вентиляционной системы, — правильность проектирования. Расчет площади воздуховодов и фасонных изделий необходим для слаженной работы всей системы. Проведение вычислений — дело трудоемкое и требующее определенных затрат. Хотя сегодня этот процесс легко провести с применением специальных формул или целых компьютерных программ.

Расчет площади воздуховодов и фасонных изделий согласно формуле выглядит следующим образом:

• Sc — площадь сечения;
• L — расход циркулируемого потока;
• V — скорость потока в определенном месте (м/с);
• 2,778 — фиксированное значение (коэффициент).

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Нормативная скорость

Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.

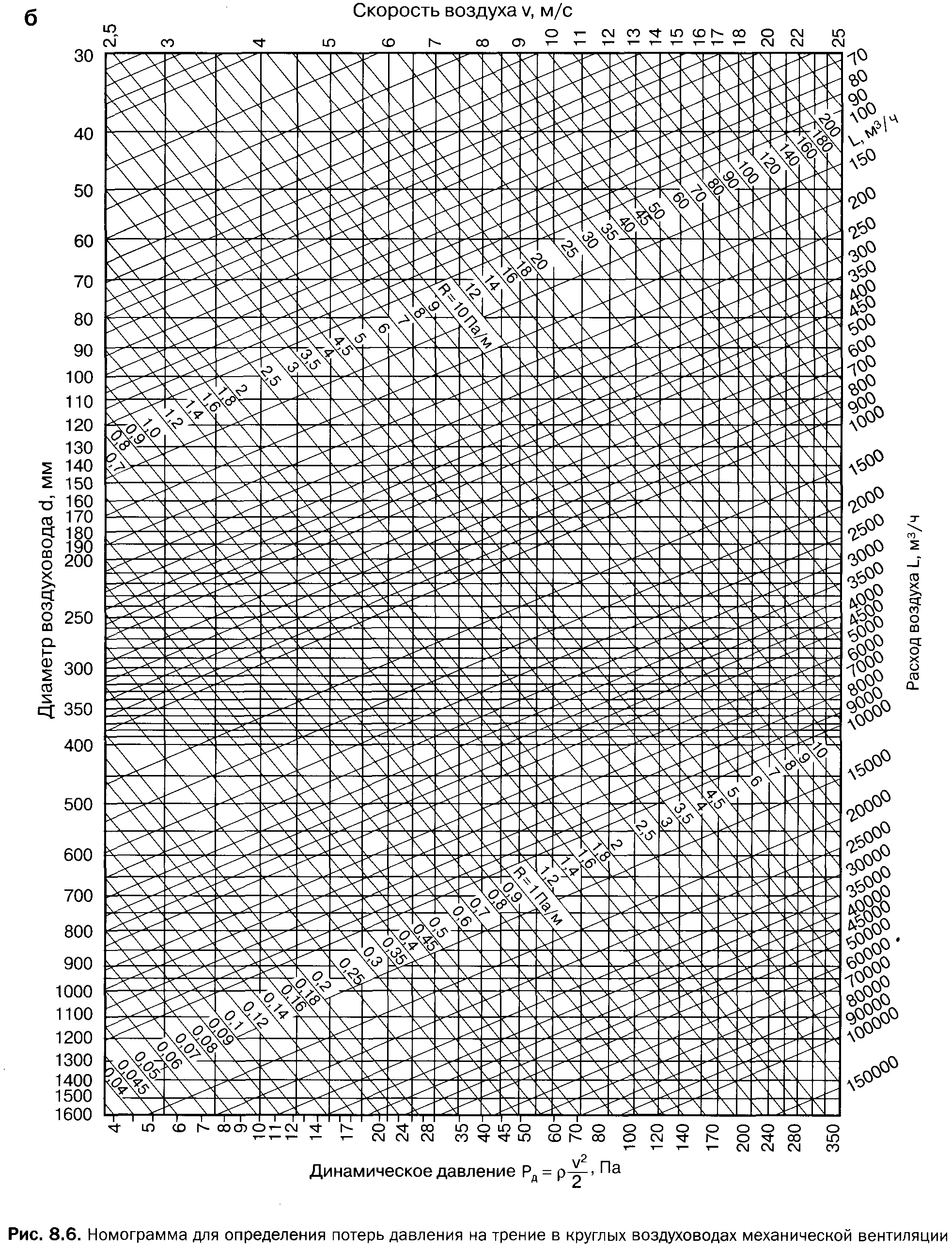

Рис, 2 (Номограмма круглого жестяного воздуховода)

Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.

Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.

В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.

Пример

Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.

Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.

Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).

Как посчитать площадь используемого материала

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать , и от особенностей конструкции системы проветривания.

Проводя расчеты величины сечения, следует иметь в виду, что чем оно больше, тем меньшей будет скорость прохождения воздуха по трубам воздуховода.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).

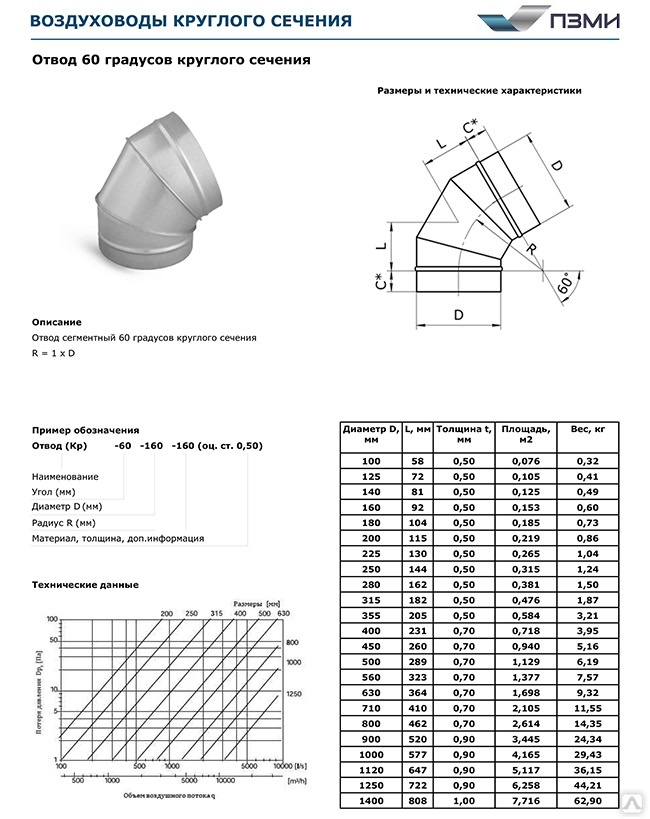

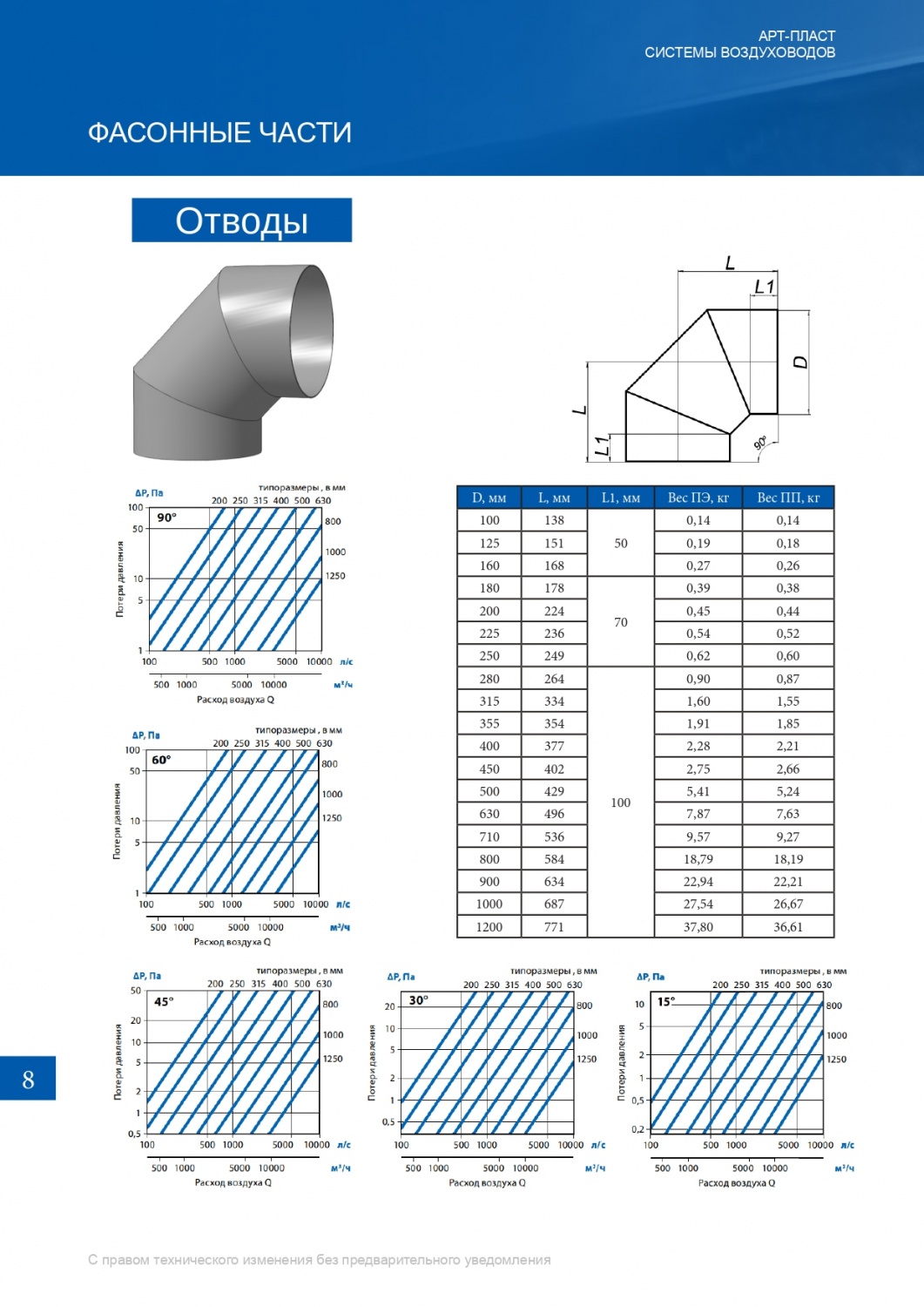

Фасонные изделия

Самостоятельно произвести расчёт значения для креплений фасонных изделий может исключительно инженер. Однако, даже профессионалы не способны обойтись без специальных таблиц, значений и формул с необходимыми коэффициентами. Человеку без достаточных познаний в соответствующих областях не под силу самостоятельно выполнить проектирование.

При расчёте диаметра воздуховода необходимо использовать таблицу равнозначных диаметров. Эта таблица учитывает воздуховоды с большим сечением, где понижение давления на трение равносильно сниженному давлению прямоугольных конструкций. Равнозначные диаметры необходимы только если нужно выполнить подсчет прямоугольных фасадов, используя таблицы для конструкций с большим сечением (круглых).

Эквивалентное (равнозначное) значение возможно узнать одним из трёх способов:

• по расходу воздуха;
• по скорости потока воздуха;
• по поперечному сечению воздуховода.

Каждое из этих значений полностью связано с каким-либо параметром системы вентиляции. Чтобы определить каждый параметр потребуется использовать индивидуальную таблицу вычисления. В качестве итогового результата получится значение потери давления на трение. Если все измерения были верными, независимо от способа вычисления результат будет полностью идентичен. Ошибки в вычислениях могут возникнуть вследствие нарушения предписаний по измерениям.

Фасонные изделия

Самостоятельно произвести расчёт значения для креплений фасонных изделий может исключительно инженер. Однако, даже профессионалы не способны обойтись без специальных таблиц, значений и формул с необходимыми коэффициентами. Человеку без достаточных познаний в соответствующих областях не под силу самостоятельно выполнить проектирование.

При расчёте диаметра воздуховода необходимо использовать таблицу равнозначных диаметров. Эта таблица учитывает воздуховоды с большим сечением, где понижение давления на трение равносильно сниженному давлению прямоугольных конструкций. Равнозначные диаметры необходимы только если нужно выполнить подсчет прямоугольных фасадов, используя таблицы для конструкций с большим сечением (круглых).

Эквивалентное (равнозначное) значение возможно узнать одним из трёх способов:

• по расходу воздуха;
• по скорости потока воздуха;
• по поперечному сечению воздуховода.

Каждое из этих значений полностью связано с каким-либо параметром системы вентиляции. Чтобы определить каждый параметр потребуется использовать индивидуальную таблицу вычисления. В качестве итогового результата получится значение потери давления на трение. Если все измерения были верными, независимо от способа вычисления результат будет полностью идентичен. Ошибки в вычислениях могут возникнуть вследствие нарушения предписаний по измерениям.

Расчет материала для воздуховодов и фасонных элементов

Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.

Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.

Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.

Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.

Современные блага цивилизации позволяют обустроить дом по своему желанию, оснастив жилище всеми необходимыми для комфортного проживания предметами, в том числе и сетями снабжения. Можно ли представить современный дом без вентиляционной системы и кондиционера? Сегодня это кажется нереальным, но ведь раньше людям не было известно о таких благах.

От того, насколько правильно спроектирована система вентиляции, зависит ее дальнейшее функционирование. Здесь важна каждая деталь. Ведь при допущении даже небольшой ошибки система может дать сбой и, к примеру, вместо холодного воздуха гнать внутрь помещения горячий. Система вентиляции состоит из множества элементов, которые соединяются между собой специальными деталями и фасонными изделиями.

Главный фактор, влияющий на производительность вентиляционной системы, — правильность проектирования. Расчет площади воздуховодов и фасонных изделий необходим для слаженной работы всей системы. Проведение вычислений — дело трудоемкое и требующее определенных затрат. Хотя сегодня этот процесс легко провести с применением специальных формул или целых компьютерных программ.

Расчет площади воздуховодов и фасонных изделий согласно формуле выглядит следующим образом:

• Sc — площадь сечения;
• L — расход циркулируемого потока;
• V — скорость потока в определенном месте (м/с);
• 2,778 — фиксированное значение (коэффициент).

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Пример расчета вентиляции с помощью калькулятора

На этом примере мы покажем, как рассчитать приточную вентиляцию для 3-х комнатной квартиры, в которой живет семья из трех человек (двое взрослых и ребенок). Днем к ним иногда приезжают родственники, поэтому в гостиной может длительное время находиться до 5 человек. Высота потолков квартиры — 2,8 метра. Параметры помещений:

Нормы расхода для спальни и детской зададим в соответствии с рекомендациями СНиП — по 60 м³/ч на человека. Для гостиной ограничимся 30 м³/ч, поскольку большое количество людей в этой комнате бывает нечасто. По СНиП такой расход воздуха допустим для помещений с естественным проветриванием (для проветривания можно открыть окно). Если бы мы и для гостиной задали расход воздуха 60 м³/ч на человека, то требуемая производительность для этого помещения составила бы 300 м³/ч. Стоимость электроэнергии для нагрева такого количества воздуха оказалась бы очень высокой, поэтому мы пошли на компромисс между комфортом и экономичностью. Для расчета воздухообмена по кратности для всех помещений выберем комфортный двукратный воздухообмен.

Магистральный воздуховод будет прямоугольным жестким, ответвления — гибкими шумоизолированными (такое сочетание типов воздуховодов не самое распространенное, но мы выбрали его в демонстрационных целях). Для дополнительной очистки приточного воздуха будет установлен угольно-пылевой фильтр тонкой очистки класса EU5 (расчет сопротивления сети будем вести при загрязненных фильтрах). Скорости воздуха в воздуховодах и допустимый уровень шума на решетках оставим равными рекомендуемым значениям, которые заданы по умолчанию.

Расчет начнем с составления схемы воздухораспределительной сети. Эта схема позволит нам определить длину воздуховодов и количество поворотов, которые могут быть как в горизонтальной, так и вертикальной плоскости (нам нужно посчитать все повороты под прямым углом). Итак, наша схема:

Сопротивление воздухораспределительной сети равно сопротивлению самого длинного участка. Этот участок можно разделить на две части: магистральный воздуховод и самое длинное ответвление. Если у вас есть два ответвления примерно одинаковой длины, то нужно определить, какое из них имеет большее сопротивление. Для этого можно принять, что сопротивление одного поворота равно сопротивлению 2,5 метров воздуховода, тогда наибольшее сопротивление будет иметь ответвление, у которого значение (2,5* кол-во поворотов + длина воздуховода) максимально. Выделять из трассы две части необходимо для того, чтобы можно было задать разный тип воздуховодов и разную скорость воздуха для магистрального участка и ответвлений.

В нашей системе на всех ответвлениях установлены балансировочные дроссель-клапаны , позволяющие настроить расходы воздуха в каждом помещении в соответствии с проектом. Их сопротивление (в открытом состоянии) уже учтено, поскольку это стандартный элемент вентиляционной системы.

Длина магистрального воздуховода (от воздухозаборной решетки до ответвления в помещение № 1) — 15 метров, на этом участке есть 4 поворота под прямым углом. Длину приточной установки и воздушного фильтра можно не учитывать (их сопротивление будет учтено отдельно), а сопротивление шумоглушителя можно принять равным сопротивлению воздуховода той же длины, то есть просто посчитать его частью магистрального воздуховода. Длина самого длинного ответвления составляет 7 метров, на нем есть 3 поворота под прямым углом (один — в месте ответвления, один — в воздуховоде и один — в адаптере). Таким образом, мы задали все необходимые исходные данные и теперь можем приступать к расчетам (скриншот). Результаты расчета сведены в таблицы:

Результаты расчета по помещениям

Потери давления

Находясь в воздуховоде вентиляционной системы воздух испытывает некоторое сопротивление. Чтобы его можно было преодолеть, в системе должен быть соответствующий уровень давления. Общепринято, что давление воздуха измеряется в собственных единицах — Па.

Все необходимы расчёты проводятся с помощью специализированной формулы:

P = R * L + Ei * V2 * Y/2,

Здесь P – давление; R – частичные изменения уровня давления; L – общие размеры всего воздуховода (длина); Ei – коэффициент всевозможных потерь (суммировано); V – скорость воздуха в сети; Y – плотность воздушных потоков.

Ознакомится со всевозможными условными обозначениями, встречающимися в формулах, возможно при помощи специальной литературы (справочников). При этом, значение Ei уникально в каждом отдельном случае из-за зависимости от определённого типа вентиляции.

Цветочная клумба в тени под деревом

То, какое количество света пропускают кроны высоких насаждений, зависит от сезона года, а также от вида растений. Тень может быть:

• постоянной (если деревья, например, растут с северной стороны здания, что делает попадание под них прямых лучей почти невозможным);
• рассеянной (при прохождении света через разреженные кроны высоких деревьев);
• периодической (когда в первой или второй половине дня местность всё-таки освещается солнцем).

Перед тем, как выбрать место для будущей клумбы, обязательно следует проанализировать данный параметр. На сильно затенённых участках почва, как правило, плохо просыхает. Излишняя сырость придётся по нраву не многим растениям сада.

Определение сечения поверхности воздуховодов

Расчетом площади воздуховодов должно гарантироваться обеспечение надлежащих санитарных условий и температурного режима в помещении. Для помещений с избыточным количеством тепла его следует удалить, а в комнатах с недостатком обогрева свести к минимуму теплопотери. Вместе с тем не следует забывать об экономической рациональности при соблюдении перечисленных требований.

Темп циркуляции воздуха в комнатах не должен нарушать комфортное пребывание людей в помещении. При этом учитывается обязательная пылегазоочистка рабочего пространства. Предельно допустимая концентрация опасных для здоровья синтетических и взвешенных веществ регламентируется государственными стандартами.

Дополнительно следует рассматривать последние предписания Госнадзора. Нормы воздуха устанавливаются с учетом технологических характеристик промышленного процесса, конкретной функции здания или сооружений. Взрывоопасные вещества и соединения, находящиеся в воздухе, не должны превышать значений предельно допустимой концентрации, установленных противопожарными государственными органами.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками.. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчёт сопротивления сети воздуховода

Воздушные потоки при транспортировке по трубам испытывают сопротивление, особенно это касается труб с сечением в виде прямоугольника. Чтобы обеспечить нормальную производительность системы, необходимо подобрать вентилятор соответствующей мощности. Самостоятельно вручную определить эти параметры сложно, в проектной группе все вычисления выполняются при помощи программы.

На сопротивление не влияет количество комнат, которое обслуживает вентсистема, значение коэффициента зависит от структуры и протяжённости коммуникации.

Скорость потока в прямой зависимости от сопротивления

Дополнительная информация

Рассчитываются значения креплений, фасонных частей, воздуховодов обычно инженерами, занимающимися проектированием систем вентиляции. Но и они применяют таблицы, в которых имеются все требуемые коэффициенты, формулы, значения.

• Ориентируясь на скорость;
• По поперечному сечению;
• По расходу.

В интернете вы легко сможете найти таблицы, программы, справочники, необходимые для подсчета площади и иных параметров самих конструкций, креплений. Самое простое – воспользоваться специальными программами. В этом случае от вас требуется только ввод нужных значений. При этом результаты вы получите довольно точные.

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Общие требования

В вентиляционных системах, предназначенных для удаления пожароопасных летучих веществ, воздуховоды должны производиться из огнеупорных материалов. Основные транзитные сегменты вентиляции необходимо выполнять из металла.

Рассчитывая окончательные параметры воздуховодов, необходимо предусмотреть:

1. Возможность установки противопожарных клапанов как в горизонтальном, так и в вертикальном положении.
2. Монтаж воздушных затворов на площадках между этажами. Функциональные возможности этих приборов должны соответствовать нормативным требованиям по аварийному блокированию выборочных сегментов системы.
3. На каждом поэтажном коллекторе возможно подключить максимально пять воздуховодов.
4. Монтаж системы автоматического пожарного оповещения.

Во всех проводимых расчетах были использованы рекомендации строительных норм и правил. Эти нормативные значения позволяют выяснить минимально возможную эффективность вентиляции, которая сможет обеспечить комфортный микроклимат в помещении

Иначе говоря, правила СНиП ориентированы прежде всего на минимизирование затрат на монтаж и эксплуатацию вентсистемы, что немаловажно при разработке систем вентиляции общественных и админзданий

Для частных домов и квартир ситуация несколько иная, так как это личный проект, в котором можно строго не придерживаться указаний СНиП. Из-за этого продуктивность вентиляции может отклоняться от нормативных значений, так как индивидуальное представление о комфорте у каждого свое.

Основные требования к расчету

При определении итоговых параметров воздуховодов необходимо учесть, что определение площади воздуховодов должно гарантировать, что:

1. Обеспечивается температурный режим в помещении. Там, где существует избыток тепла, предусмотрено его удаление, а там, где наблюдается недостаток, сведены к минимуму его потери.
2. Скорость перемещения воздуха никаким образом не снижает уровень комфорта людей, находящихся в помещении. В районах рабочих зон обязательно присутствует очистка воздуха.
3. Вредные химсоединения и взвешенные частицы, присутствующие в воздухе, находятся в объеме, соответствующем ГОСТу 12.1.005-88.

Для отдельных помещений обязательным условием подбора площади воздуховодов является постоянное поддержание подпора и исключение подачи воздуха снаружи.

При расчете сопротивления магистрали принимают к учету потери давления. Чтобы во время движения поток воздушной массы смог преодолеть сопротивление, необходимо соответствующее давление

К категории помещений, где необходим подпор, относятся подвалы, а также помещения, в которых могут скапливаться вредные вещества.

Это интересно: Кондиционер — установка своими руками и подключение системы

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический
расчет воздуховодов обычно сводится
к определению размеров их поперечного
сечения,
а также потерь давления на отдельных
участках
и в системе в целом. Можно определять
расходы
воздуха при заданных размерах воздуховодов
и известном перепаде давления в системе.

При
аэродинамическом расчете воздуховодов
систем вентиляции обычно пренебрегают
сжимаемостью
перемещающегося воздуха и пользуются
значениями избыточных давлений, принимая
за условный
нуль атмосферное давление.

При
движении воздуха по воздуховоду в любом
поперечном
сечении потока различают три вида
давления:статическое,
динамическое
и полное.

Статическое
давление
определяет потенциальную
энергию 1 м3
воздуха в рассматриваемом сечении (р_ст
равно давлению на стенки воздуховода).

Динамическое
давление
– это кинетическая энергия потока,
отнесенная к 1 м3
воздуха, определяется
по формуле:

(1)

где
– плотность
воздуха, кг/м3;
– скорость
движения воздуха в сечении, м/с.

Полное
давление
равно сумме статического и динамического
давлений.

(2)

Традиционно
при расчете сети воздуховодов применяется
термин “потери
давления”
(“потери
энергии потока”).

Потери
давления (полные) в системе вентиляции
складываются из потерь на трение и
потерь в местных
сопротивлениях (см.: Отопление и
вентиляция, ч. 2.1 “Вентиляция”
под ред. В.Н. Богословского, М., 1976).

Потери
давления на трение определяются по
формуле
Дарси:

(3)

где
– коэффициент
сопротивления трению, который
рассчитывается по универсальной формуле
А.Д. Альтшуля:

(4)

где

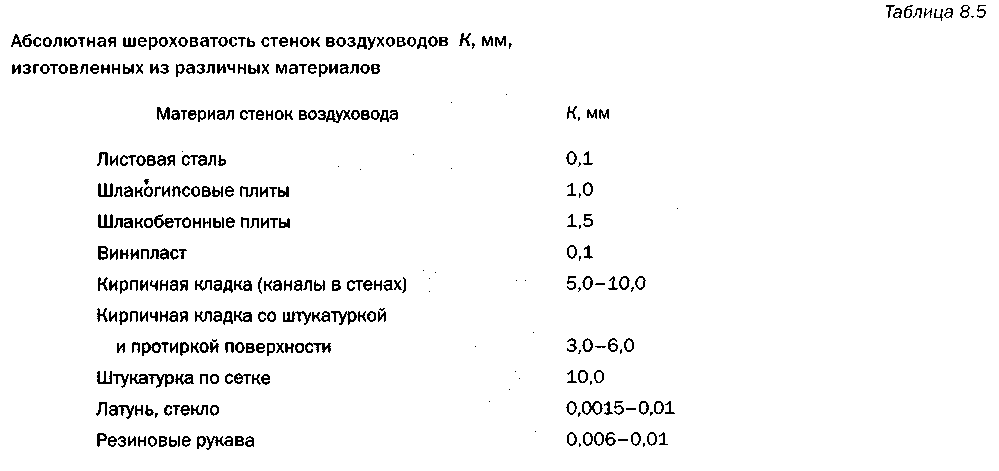

– критерий Рейнольдса; К – высота
выступов шероховатости (абсолютная
шероховатость).При
инженерных расчетах потери давления
на трение
,
Па (кг/м2),
в воздуховоде длиной /, м, определяются
по выражению

(5)

где
– потери
давления на 1 мм длины воздуховода,
Па/м [кг/(м2
* м)].

Для
определения Rсоставлены
таблицы и номограммы. Номограммы (рис.
1 и 2) построены для условий: форма сечения
воздуховода круг диаметром,
давление воздуха 98 кПа (1 ат), температура
20°С, шероховатость= 0,1 мм.

Для
расчета воздуховодов и каналов
прямоугольного сечения пользуются
таблицами и номограммами
для круглых воздуховодов, вводя при
этом
эквивалентный диаметр прямоугольного
воздуховода, при котором потери давления
на трение в
круглом
и прямоугольном
~
воздуховодахравны.

В
практике проектирования получили
распространение
три вида эквивалентных диаметров:

■ по скорости

при
равенстве скоростей

■ по
расходу

при
равенстве расходов

■ по
площади поперечного сечения

при равенстве
площадей сечения

При
расчете воздуховодов с шероховатостью
стенок,
отличающейся от предусмотренной в
таблицах или в номограммах (К = ОД мм),
дают поправку к
табличному значению удельных потерь
давления на
трение:

(6)

где
– табличное
значение удельных потерь давления
на трение;

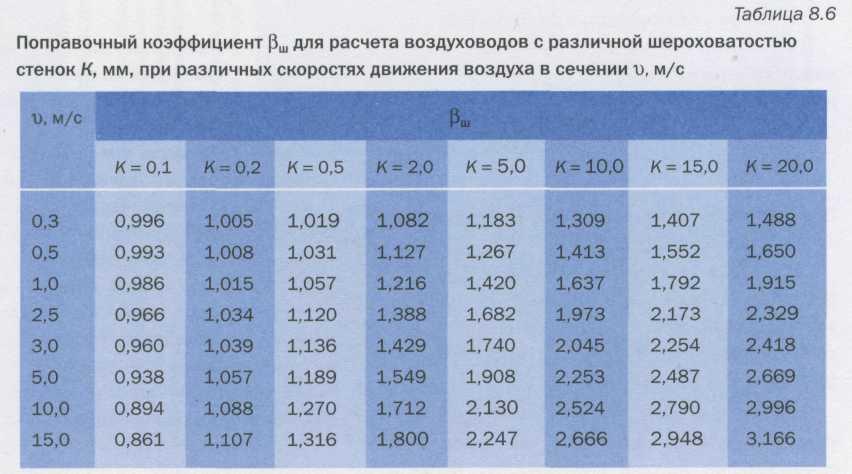

– коэффициент
учета шероховатости стенок (табл. 8.6).

Потери
давления в местных сопротивлениях. В
местах поворота воздуховода, при делении
и слиянии
потоков в тройниках, при изменении
размеров
воздуховода (расширение – в диффузоре,
сужение – в конфузоре), при входе в
воздуховод или в
канал и выходе из него, а также в местах
установки
регулирующих устройств (дросселей,
шиберов, диафрагм) наблюдается падение
давления в потоке
перемещающегося воздуха. В указанных
местах происходит
перестройка полей скоростей воздуха в
воздуховоде и образование вихревых зон
у стенок, что сопровождается
потерей энергии потока. Выравнивание
потока происходит на некотором расстоянии
после прохождения
этих мест. Условно, для удобства проведения
аэродинамического расчета, потери
давления в местных
сопротивлениях считают сосредоточенными.

Потери
давления в местном сопротивлении
определяются
по формуле

(7)

где
–
коэффициент местного сопротивления
(обычно,
в отдельных случаях имеет место
отрицательное значение, при расчетах
следует
учитывать знак).

Коэффициентотносится
к наибольшей скорости
в суженном сечении участка или скорости
в сечении
участка с меньшим расходом (в тройнике).
В таблицах
коэффициентов местных сопротивлений
указано, к какой скорости относится.

Потери
давления в местных сопротивлениях
участка, z,
рассчитываются по формуле

(8)

где

– сумма
коэффициентов местных сопротивлений
на участке.

Общие
потери давления на участке воздуховода
длиной,
м, при наличии местных сопротивлений:

(9)

где
– потери
давления на 1 м длины воздуховода;

– потери
давления в местных сопротивлениях
участка.

Нагреватель в сети: для чего он нужен, и как рассчитать его мощность

Если планируется приточная вентиляция, то в зимнее время без подогрева воздуха не обойтись. Современные системы позволяют регулировать производительность вентилятора, что помогает в холодное время года. Убавив силу приточки, можно добиться не только экономии электроэнергии на меньшем расходе вентилятора, но и воздух, медленнее проходя через нагреватель, будет теплее. Однако вычисления температуры нагрева наружного воздуха всё же необходимы. Их производят по формуле:

ΔТ = 2,98 × Р / L, где:

• Р – потребляемая мощность нагревателя, который должен повысить температуру воздуха с улицы до 18°С (Вт);
• L – производительность вентилятора (м 3 /ч).

Очередность проектирования вентиляционной системы

В первую очередь определяются расчетные показатели отдельных частей общего вентиляционного комплекса. Для ограничения участков используются тройники или технологические заслонки, потребление воздуха вдоль всех участков стабильное. Если участок имеет разветвления, то их величина потребления воздуха суммируется, а на участке устанавливают общее значение. На аксонометрическую схему наносят полученные показатели.

После этого выбирается магистральное направление вентиляционной или отопительной системы. Магистральный участок характеризуется самой высокой потребляемой величиной воздуха по сравнению со всеми выделенными участками на момент вычислений и является самым протяженным. В соответствии с нормативными документами нумерацию участков следует начинать с минимально загруженного и продолжать по нарастанию воздушных потоков.

По основной категории нормативных требований устанавливается стремительность воздушной струи для:

• центральных воздухопроводов в пределах 8 м/с;
• разветвлений в границах 5 м/с;
• решеток жалюзи в диапазоне 3 м/с.

Учитывая имеющиеся необходимые предпосылки, производится проектирование для вентиляционного комплекса. В ходе проведения вычисления можно пользоваться таблицами, где на базе математических предписаний установлены фактические затраты на абразивный износ, данные динамического давления и потребления воздуха.

Следует учитывать, что фактический расход воздуха для круглого и прямоугольного воздуховодов с одинаковым сечением отличается даже при полной эквивалентности скоростей передвижения воздушных потоков. При температуре воздуха, превышающей +20°С, необходимо использовать поправочные коэффициенты на трение и местные сопротивления.

Расчет вентиляционной системы складывается из вычислений основного магистрального трубопровода и всех отводов, подключенных к нему. Вместе с этим следует добиваться условий, которые бы способствовали постоянному возрастанию скорости движения воздуха по мере сближения со всасывающим или нагнетающим вентилятором. Если конструкция воздуховода не дает возможности подсчитать потери отводов, а их показатели выходят за пределы 10% общих потоков, то допускается использование диаграммы для сдерживания избыточного давления.
