Расчет промышленной вытяжной вентиляционной системы

РАСЧЕТ.

Расчет начинаем с тёплого периода года ТП, так как воздухообмен при этом получается максимальным.

Последовательность расчета (см. Рисунок 1):

1. На J-d диаграмму наносим (•)  Н – с параметрами наружного воздуха:

t_Н„А“ = 22,3 °C;   J_Н„А“ = 49,4 кДж/кг

и определяем недостающий параметр — абсолютную влажность или влагосодержание d_Н„А“.

Точка наружного воздуха — (•) Н будет являться и точкой притока — (•) П.

2. Наносим линию постоянной температуры внутреннего воздуха — изотерму t_В

t_В = t_Н„А“  3 = 25,5 °C.

3. Определяем тепловое напряжение помещения:

где: V – объём помещения, м3.

4. Исходя из величины теплового напряжения помещения, находим градиент повышения температуры по высоте.

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий.

Тепловая напряженность помещения Qя / Vпом.	grad t, °C / м
кДж / м3	Вт / м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру воздуха, удаляемого из верхней зоны помещения

t_y=t_B + grad t(H-h_p.з.), ºС

где: Н — высота помещения, м;h_р.з. –  высота рабочей зоны, м.

На J-d диаграмму наносим изотерму уходящего воздуха t_y*.

Внимание! При кратности воздухообмена более 5, принимается ty=tB. 5. Определяем численное значение величины тепло-влажностного отношения:

Определяем численное значение величины тепло-влажностного отношения:

5. Определяем численное значение величины тепло-влажностного отношения:

(численное значение величины тепло-влажностного отношения примем 6 200).

На J-d диаграмме через точку 0 на шкале температур проводим линию тепло-влажностного отношения с численным значением 6 200 и проводим луч процесса через точку наружного воздуха — (•)H параллельный линии тепло-влажностного отношения.

Луч процесса пересечёт линии изотерм внутреннего и уходящего воздуха в точке В и в точке У.

Из точки У проводим линию постоянной энтальпии и постоянного влагосодержания.

6. По формулам определяем воздухообмен по полному теплу

и по влагосодержанию

Полученные численные значения должны совпадать с точностью ±5%.

7. Вычисляем нормативное количество воздуха, требуемое для людей находящихся в помещении.

Минимальная подача наружного воздуха в помещения.

Род зданий	Помещения	Приточные системы
с естественным проветриванием	без естественного проветривания
Подача воздуха
Производственные	на 1 чел., м3/ч	на 1 чел., м3/ч	Кратность воздухообмена, ч-1	% от общего воздухообмена не менее
30*; 20**	60	≥1	—	Без рециркуляции или с рециркуляцией при кратности 10 ч-1 и более
—	60 90 120	—	20 15 10	С рециркуляцией при кратности менее 10 ч-1
Общественные и административно-бытовые	По требованиям соответствующих глав СНиПов	60 20***	—	—	—
Жилые	3 м3/ч на 1 м2		—	—	—

Примечание. * При объеме помещения на 1 чел. менее 20 м3

3

Обслуживание и очистка промышленной вентиляции

используется профессиональное оборудование

Специалисты осуществляют периодическую диагностику, тестирование, ремонт, регулировку, замену фильтров разных видов и контроль показателей воздуха в системе вентиляции промышленного предприятия. Сложное вентиляционное оборудование является источником повышенной опасности, так как несвоевременная очистка вентиляционной камеры от пыли может привести к пожару на промышленном предприятии, а грязь в воздуховодах быть источником заражения болезнетворными микробами сотен людей.

Периодичность работ по обслуживанию и чистке промышленной вентиляции зависит в первую очередь от интенсивности использования. Так, на фабрике по сборке мебели очистки и осмотры проводятся 1 раз в 6 месяцев.  Тогда как на заводах пищевой промышленности приточно-вытяжная вентиляция очищается и дезинфицируется каждый месяц.

Организацией сервисного обслуживания, диагностики и очистки вентиляции промышленного предприятия занимается руководство. Ведь от чистоты воздуха в цехах зачастую зависят здоровье и трудоспособность сотрудников, работа оборудования и состояние экологии.

А вот что представляет собой процесс очистки вентиляции на крупном заводе:

https://youtube.com/watch?v=duj10PCVBas

Примеры расчетов объема воздухообмена

расчет объема воздухообмена

Далее приводится пример расчёта вентиляции исходя из кратности обмена. Для этого будет рассмотрен частный дом, имеющий такие помещения:

• кухня — 19 кв. м;
• гостиная — 41 кв. м;
• санузел — 3 кв. м;
• детская — 14 кв. м;
• кабинет — 17 кв. м;
• спальня — 22 кв. м;
• ванная — 4 кв. м;
• коридор — 6 кв. м.

В доме высота потолков составляет 3 м. Для расчёта нужно определить объём каждого помещения. При этом получим следующие значения:

• кухня — 57 куб. м;
• гостиная — 123 куб. м;
• санузел — 9 куб. м;
• детская — 42 куб. м;
• кабинет — 51 куб. м;
• спальня — 66 куб. м;
• ванная — 12 куб. м;
• коридор — 18 куб. м.

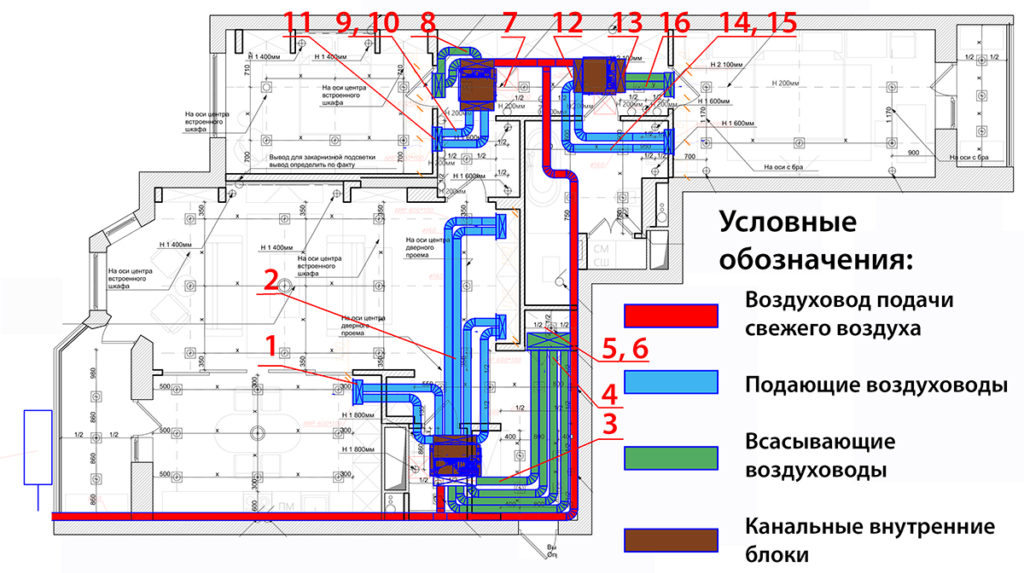

схема воздухообмена

Используя таблицу значений кратности из нормативного документа проводится расчёт в соответствии с приведённой выше формулой:

• кухня — 57 = 57 (19 кв. м х 3) — округляем до 60;
• гостиная — 3 х 123 — округляем до 370;
• санузел — 9 = 9 (3 кв. м х 3) — округляем до 10;
• детская — 1 х 42 — округляем до 45;
• кабинет — 1 х 51 — округляем до 55;
• спальня — 1 х 66 — округляем до 70;
• ванная — 12 = 12 (4 кв. м х 3) — округляем до 15;
• коридор — 18 = 18 (6 кв. м х 3) — округляем до 20;

Здесь при расчётах было учтено, что в нормативном документе отсутствует кратность для ванной, коридора, санузла и кухни. В этом случае площадь соответствующих помещений умножили на 3. После этого итоговую величину округлили в большую сторону до значения, кратного 5.

Теперь делают суммирование по помещениям, в которые первоначально поступает чистый воздух — это гостиная, кабинет, спальня, детская. После суммирования будет получено 370 + 55 + 70 + 45 = 540 куб. м. Столько воздуха должно поступать в дом благодаря использованию вентиляционной системы.

Теперь необходимо просуммировать значения по тем помещениям, где есть вытяжная вентиляция. Речь идёт о коридоре, кухне, ванной и санузле. Будет получено значение 20 + 60 + 15 + 10 = 105 куб. м. Это количество воздуха согласно расчётам должно выводится наружу.

Видно, что 105 < 540. Для нормальной работы вентиляционной системе необходимо усилить вытяжную вентиляцию. Для этого можно сделать дополнительные отверстия, увеличить диаметр вытяжных каналов или воспользоваться соответствующими электроприборами. Без дополнительных мер воздух будет застаиваться и нормы поступления свежего воздуха будут нарушены.

расчет воздухообмена

Пример расчёта по санитарным нормам выглядит следующим образом. Для примера речь пойдёт о квартире, в которой живёт семья из 4 человек. Здесь периодически бывают ещё 3 человека. Чтобы получить объём воздуха, который должен обновляться в течение каждого часа, необходимо учесть приведённые в этой статье нормы.

Для получения результата надо выполнить вычисления для каждого помещения. Далее приведена одна из возможных ситуаций:

1. В спальне постоянно находятся 2 человека. Для них норма равна 2 х 60 = 120 куб. м.
2. В кабинете работает 1. Для него потребуется 1 х 60 = 60 куб. м воздуха.
3. В гостиной постоянно находится двое и ещё двое приходят туда время от времени. Для того, чтобы им хватала свежего воздуха, 2 х 20 + 2 х 60 = 160 куб. м.
4. В детской находится 1 человек. Для него понадобится 1 х 60 = 60 куб. м воздуха.

Если просуммировать эти значения, то получится, что в течение каждого часа необходимо поступление 120 + 60 + 160 + 60 = 400 куб. м свежего воздуха.

Чтобы определить, как должна работать вытяжка, используют способ, изложенный для расчётов по кратности. Полученную цифру сравнивают в этом примере с 400 куб. м. Если она недостаточно велика, то необходимо сделать вытяжку более мощной.

Расчет общеобменной приточно-вытяжной вентиляции

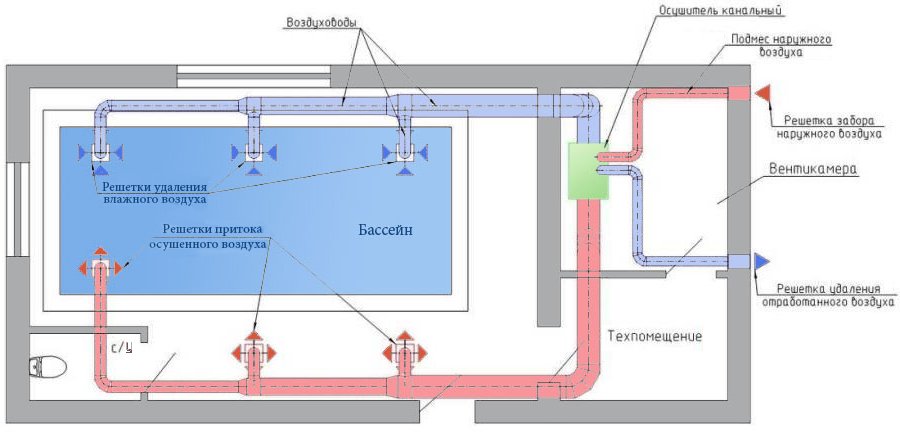

Схема общеобменной вентиляции

Когда рассчитаны необходимее объемы и параметры местной вытяжки, а также объемы и виды загрязнений, можно приступать к вычислению необходимого объема воздухообмена в производственном помещении.

Самый простой вариант, когда при работе отсутствуют вредные выделения различных типов, а есть только те загрязняющие вещества, которые выделяют люди. Оптимальное количество чистого воздуха обеспечит нормальные условия работы, соблюдение санитарных норм, а также необходимую чистоту технологического процесса.

Чтобы высчитать необходимый объем воздуха для работающих людей, используют следующую формулу: L = N*m, где L – необходимое количество воздуха (м3/ч), N – количество работающих людей на производственном участке или в конкретном помещении, m — расход воздуха для дыхания 1 человека за час.

Удельный расход воздуха на 1 человека в час является фиксированной величиной, обозначенной в специальных СНиПах. В нормах указано, что объем смеси на 1 человека составляет 30 м3/ч, если помещение проветривается, если таковая возможность отсутствует, то норма становится вдвое больше и достигает 60 м3/ч.

Сложнее обстоит дело в том случае, если на участке имеются различные источники выброса вредных веществ, особенно, если их много и они рассредоточены на большой площади. В этом случае локальные вытяжки не смогут в полной мере избавиться от вредных веществ. Поэтому на производстве часто прибегают к следующему приему.

Высчитать количество вредных веществ в воздухе можно по следующей формуле:

L = Mв / (yпом – yп), где L – необходимое количество свежего воздуха, Mв – масса выделяемого вредного вещества (мг/ч), упом – удельная концентрация вещества (мг/м3), уп – концентраци яэтого вещества в воздухе, поступающем через вентиляционную систему.

Если выделяется несколько видов загрязняющих веществ, то необходимо рассчитать необходимое количество чистой воздушной смеси для каждого из них, а потом суммировать их. В результате получится общий объем воздуха, который должен поступать в производственное помещение, чтобы обеспечить выполнение санитарных требований и нормальные условия труда.

Расчет вентиляции – дело сложное, требующее большой точности и специальных знаний. Поэтому для самостоятельных вычислений можно воспользоваться онлайн-сервисами. Если на производстве приходится работать с опасными и взрывчатыми веществами, лучше доверить расчет вентиляции профессионалам.

https://youtube.com/watch?v=AXBy3pk5yAA

Рабочее давление и сечение воздуховода

Принципиальная схема работы воздухонагревателя .

Расчет вентиляции предполагает обязательное определение таких параметров, как рабочее давление и сечение воздуховодов. Эффективная и полноценная система включает в свой состав распределители воздуха, воздуховоды и фасонные изделия. При определении рабочего давления нужно учитывать такие показатели:

1. Форма вентиляционных труб и их сечение.
2. Параметры вентилятора.
3. Число переходов.

Расчет подходящего диаметра можно выполнять с использованием следующих соотношений:

1. Для здания жилого типа на 1 м пространства будет достаточно трубы с площадью сечения, равной 5,4 см².
2. Для частных гаражей – труба сечением 17,6 см² на 1 м² площади.

С сечением трубы напрямую связан такой параметр, как скорость воздушного потока: в большинстве случаев подбирают скорость в пределах 2,4-4,2 м/с.

Таким образом, выполняя расчет вентиляции, будь то вытяжная, приточная или приточно-вытяжная система, нужно учитывать ряд важнейших параметров. От правильности этого этапа зависит эффективность всей системы, поэтому будьте внимательны и терпеливы. При желании можно дополнительно определить расход электроэнергии на работу устраиваемой системы.

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со  и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:

1. Расчет воздухообмена по количеству людей:

   L = N * Lnorm, где

   L  требуемая производительность приточной вентиляции, м³/ч;

   N  количество людей;

   Lnorm  норма расхода воздуха на одного человека:

   •      в состоянии покоя (сна)  30 м³/ч;
   •      типовое значение (по СНиП)  60 м³/ч;

2. Расчет воздухообмена по кратности:

   L = n * S * H, где

   L  требуемая производительность приточной вентиляции, м³/ч;

   n  нормируемая кратность воздухообмена:
   для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

   S  площадь помещения, м²;

   H  высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

• Для отдельных комнат и квартир  от 100 до 500 м³/ч;
• Для коттеджей  от 500 до 2000 м³/ч;
• Для офисов  от 1000 до 10000 м³/ч.

Расчёт воздухообмена по людям

Расчёт воздухообмена по людям сводится к подсчёту количества человек в помещении, определении расхода воздуха для каждого человека и суммировании этих расходов воздуха. Так, на каждого постоянно пребывающего человека требуется 60 м3/ч свежего воздуха, на посетителя — 20 м3/ч, на спортсмена — 80 м3/ч.

К примеру, в офисе 4 рабочих места и 2 стула для посетителей. Следовательно, расход приточного воздуха должен составить 4·60+2·20=280 м3/ч. Расход вытяжного воздуха обычно на 10-30% меньше приточного, но окончательно определяется на этапе расчёта воздушного баланса на объекте в целом.

Или другой пример — в танцевальном зале проводятся групповые занятия со средней численностью учеников 8 человек. Каков требуемый расход приточного воздуха? Данный расход следует определять исходя из 9 человек, так как помимо 8 учеников в зале присутствует преподаватель. Расход приточного воздуха для танцевального зала составит 9·80 = 720 м3/ч.

Виды загрязнений воздуха

Перед тем, как приступить к расчетным работам, необходимо выяснить, какие источники загрязнения имеются. В настоящее время на производстве встречаются следующие типы вредных выделений:

• излишки теплоты от работающего оборудования, нагреваемых веществ и прочее;
• испарения, пары и газы, содержащие вредные вещества;
• выделение взрывоопасных газов;
• избыток влажности;
• выделения от людей.

Расчет необходимо выполнять по каждому из видов загрязнений. При этом их не суммируют, а принимают за конечный наибольший результат вычислений. Например, если больше всего необходимо воздуха для удаления химического загрязнения воздуха, то именно этот расчет и будет принят для вычисления необходимого объема общеобменной вентиляции и мощностей вытяжки.

Приточно-вытяжная вентиляция

Проектирование приточно-вытяжной системы включает в себя массу аспектов. Все начинается с составления технического задания, в котором определяется ориентация объекта по сторонам света, назначение, планировка, материалы конструкций здания, особенности используемых технологий и режим работы.

Объемы вычислений – большие:

• климатические показатели;
• кратность воздухообмена;
• распределение воздушных масс внутри здания;
• определение воздуховодов, в том числе их форм, месторасположения, мощностей и других параметров.

Затем составляется генеральная схема, и вычисления продолжаются. На этом этапе учитывается номинальное давление в системе и его потерю, уровень шумов на производстве, длина системы воздуховодов, количество изгибов и иные аспекты.

Местная вытяжка

Если в технологических процессах производства на одном из участков происходят выбросы вредных веществ, то рядом с источником, согласно нормативам нужно установить местную вытяжку. Так удаление будет более эффективным.

Чаще всего таким источником являются технологические резервуары. Для таких объектов используются специальные установки – отсосы в виде зонтиков. Его размеры и мощность рассчитываются с использованием следующих параметров:

• размеры источника в зависимости от формы: длина сторон (a*b) или диаметр (d);
• скорость потоков в зоне источника (vв);
• скорость всасывания установки (vз);
• высота размещения отсоса над резервуаром (z).

Стороны прямоугольного отсоса рассчитываются по формуле: А=а +0,8z, где А – сторона отсоса, а – сторона резервуара, z – расстояние между источником и устройством.

Стороны круглого устройства рассчитываются по формуле: D=d +0,8z, где D – диаметр устройства, d – диаметр источника, z – расстояние между отсосом и резервуаром.

Вытяжка преимущественно имеет форму конуса, угол которого не должен превышать 60 градусов. Если в цехе скорость масс более 0,4 м/сек, то устройство следует укомплектовать фартуком. Количество вытяжного воздуха устанавливается по формуле:L=3600vз*Sa, где L – расход воздуха в м3/час, vз – скорость потока в вытяжке, Sa – рабочая площадь отсоса. Мнение эксперта

Важно!

Результат нужно учитывать в проектировании и расчетах обещеобменной системы.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали.

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вент.характеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Общеобъемная вентиляция

Когда выполнен расчет местной вытяжки, виды и объемы загрязнений, можно делать математический анализ нужного объема воздухообмена. Наиболее простой вариант, когда на площадке нет технологических загрязнений, и в вычисления принимаются только человеческие выделения.

В этом случае задачей является достижение санитарных норм и чистоты производственных процессов. Необходимый объем для сотрудников вычисляется по формуле: L=N*m, где L – количество воздуха в м3/час, N – число работников, m – объем воздуха на человека в течение часа. Последний параметр нормируется СНиП и составляет 30 м3/час – в проветриваемом цеху, 60 м3/час – в закрытом.

Если вредные источники существуют, то задача вентиляционной системы снизить загрязнения до предельных норм (ПДК). Математический анализ выполняется по формуле: О = Мв \ (Ко — Кп), где О – расход воздуха, Мв – масса вредных веществ, выделяющихся в воздух за 1 час, Ко – концентрация вредных веществ, Кп – число загрязнений в притоке.

Так же вычисляется и приток загрязнений, для этого использую следующую формулу: L = Мв / (yпом – yп), где L – объем притока в м3/час, Мв – весовое значение вредных веществ, выделяющихся в цеху в мг/час, yпом – удельная концентрация загрязняющих веществ в м3/час, yп – концентрация загрязнений из приточного воздуха.

Расчет общеобменной вентиляции производственных помещений не зависит от его площади, здесь важны другие факторы. Математический анализ для конкретного объекта — сложен, в нем нужно учитывать множество данных и переменных, следует пользоваться специальной литературой и таблицами.

Разновидности воздухообмена

Вне зависимости от вида промышленного производства к качеству воздуха предъявлены очень жесткие требования. Есть специальные нормативные акты на содержание разных частиц. Чтобы полностью соблюсти все требования санитарных правил, созданы разные виды вытяжных систем. От применяемого способа воздухообмена будет зависеть качество воздуха. На сегодняшний день в промышленности применяются такие разновидности вентиляции:

• Приточно-вытяжные системы с искусственным побуждением, которые применяются для регулировки воздухообмена на больших площадях.
• Местная вытяжная система, ее применяют на производствах, в которых находятся локальные места выброса ядовитых, загрязняющих и токсичных элементов. Ее монтируют поблизости от участка выброса.
• Аэрация, то есть общеобменная вентиляционная система с естественным источником. Это оборудование регулирует воздушный обмен во всем помещении. Применяется лишь на крупных производствах, к примеру, в цехах без отопительной системы. Это наиболее старый способ вентиляции, на сегодняшний день он применяется очень редко, поскольку не может регулировать режим температуры и плохо очищает воздух.

Виды систем

Существует достаточно много способов организации систем вентиляции. Основные различия будут рассмотрены ниже.

Условно существующие виды можно разделить по следующим параметрам:

1. В зависимости от способа подачи воздуха (естественный или принудительный).
2. Масштаб услуги (будет ли это система для одной комнаты или для всего здания сразу).

Вытяжная

Он используется для удаления застоявшегося воздуха из комнаты. Это может быть как локальная, так и общая вентиляция. Локальная вентиляция удаляет воздух только из одного помещения, в котором она установлена, в то время как общая система вентиляции способна удалять загрязненный воздух из всех помещений здания. Обе системы обеспечивают достаточную подачу свежего воздуха для замены вытягиваемого.

Оборудование приточного вентилирования

Создает приток свежего воздуха в помещение, благодаря большому количеству воздуха, рециркулируемый воздух выталкивается через вентиляционную трубу.

Преимущества установки вентиляционных установок в офисе:

• хорошая циркуляция воздуха;
• постоянный приток свежего воздуха по всему офисному пространству;
• Эффективная система очистки наружного воздуха;
• система подогрева наружного воздуха до комфортной температуры.

Приточно-вытяжная

Обеспечивает одновременную вытяжку и подачу свежего воздуха.

Преимущества приточно-вытяжной вентиляции:

• постоянное удаление загрязненного воздуха и насыщение помещений чистым воздухом;
• система очистки уличного воздуха;
• система подогрева наружного воздуха до комфортной температуры;
• увлажнение наружного воздуха;
• экономное использование электричества.

Но у этого оборудования есть и недостатки:

• шум. Лопасти вентилятора совсем не тихие;
• накопление конденсата, который должен периодически сбрасываться;
• холодный воздух нагревается зимой, но не охлаждается летом, что вынуждает устанавливать дополнительное охлаждающее оборудование.

По способу подачи и удаления воздуха: естественные и принудительные

Существует три основных способа реализации оптимальной вентиляции в офисных зданиях:

1. Естественно.
2. Принудительно.
3. Обязательно, конечно.

Естественная вентиляция имеет умеренную эффективность и практически не используется в офисах (за исключением очень маленьких). Разница в том, что воздух подается и отсасывается естественным путем, без использования вентиляторов. Воздух может подаваться через открытые окна, вентиляторы (в стене или в окне) и выводиться через вентиляционную шахту. Этот метод прост в применении, но нестабилен (обмен воздуха зависит от погоды) и обеспечивает плохую циркуляцию, которая, кроме того, не может быть точно отрегулирована.

Принудительная вентиляция – лучшее решение: такие системы можно более точно регулировать, они не зависят от погодных условий и могут подавать гораздо больше воздуха, чем природные системы. Принцип работы: вентиляторы используются как для приточного, так и для вытяжного воздуха.

Иногда в небольших офисных помещениях используется сочетание естественной и принудительной вентиляции. В этом случае приток воздуха осуществляется через стену или оконные заслонки, а вытяжка – через выхлопную трубу. То есть, выхлопная система – принудительная, а подача – естественная (это и есть вся комбинация). Такую схему проще реализовать, чем предыдущую.

По масштабу обслуживания: централизованные и децентрализованные

Существует также подразделение, основанное на масштабах обслуживания: система может быть централизованной или децентрализованной.

Централизованная система обеспечивает воздухообмен для всего здания, в то время как децентрализованная система возобновляет воздух для конкретного помещения (или нескольких комнат, но не для всего здания).

В децентрализованной системе каждое помещение оснащено собственной приточной или приточно-вытяжной вентиляционной установкой, которая не подключена к общей системе вентиляции (которая работает во всем здании).

Этот вариант подходит, например, в том случае, если вы арендуете офис в здании, где система вентиляции работает плохо или не обеспечивает необходимый воздухообмен.

Формулы расчета вентиляции

Расчет по площади помещения

Это самый простой расчет. Для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий
на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

В случае жилого помещения можно ориентироваться на то, в каком помещении сколько времени проводят жильцы. Например, для спальни рекомендуется принять, что хозяева находятся там постоянно (8 часов подряд), а для кабинета можно принять 1 человек – постоянно, и 1-2 временно.

Расчет по кратностям

В документе (СНиП 2.08.01-89* Жилые здания, Приложение 4) приведена таблица с кратностями воздухообмена по типам помещений (табл.1):

Таблица 1. Кратности воздухообмена в помещениях жилых зданий.

Помещения	Расчетная температура зимой,ºС	Требования к воздухообмену
Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	–	По воздушному балансу квартиры, но не менее, м3/час	90
Кухня-столовая	20	1-кратный
Ванная	25	–	25
Уборная	20	–	50
Совмещенный санузел	25	–	50
Помещение для стиральной машины в квартире	18	–	0,5-кратный
Гардеробная для чистки и глажения одежды	18	–	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	–	–
Электрощитовая	5	–	0,5-кратный

Здесь приведена сокращенная версия таблицы, если вы не нашли свой тип помещения — обратитесь к исходному документу (СНиП-у).

Кратность воздухообмена – это величина, которая означает, сколько раз в течение часа воздух в помещении
полностью заменяется на новый. Она напрямую зависит от объема помещения. То есть, однократный воздухообмен это когда в
течение часа в помещение подали и удалили объем воздуха, равный объему помещения; 0,5 кранный воздухообмен –
половине объема помещения и т.д. В этой таблице в двух последних колонках
указаны кратности и требования к воздухообмену в помещениях по притоку и
вытяжке воздуха соответственно.

Формула расчета вентиляции,
включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

n – нормируемая кратность воздухообмена, час-1;

V – объём помещения, м3.

Когда мы считаем воздухообмен для группы помещений в пределах одного
здания (к примеру, жилая квартира) или для здания в целом (коттедж), их
нужно рассматривать как единый воздушный объём. Этот объём должен
отвечать условию ∑ L_пр = ∑ L_выт То есть, какое количество воздуха мы подаём, такое же должны и удалить.

Таким образом, последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота * длина * ширина).
2. Подсчитываем для каждого помещения требуемый воздухообмен по формуле L=n*V.

Для этого выбираем из таблицы 1 норму по кратности
воздухообмена. Для большинства помещений
нормируется только приток или только вытяжка. Для некоторых (например
кухня-столовая) и то, и другое. Прочерк означает, что для данного помещения нормы не установлены.

Для тех помещений, для которых вместо кратности
указан минимальный воздухообмен (например, 90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ L_пр и ∑ L_выт) у нас не сойдется, то значения воздухообмена для данных комнат будем увеличивать до требуемой величины.

Если в таблице нет какого-либо помещения, то норму воздухообмена для
него считаем, учитывая что для жилых помещений нормы регламентируют
подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=S_{помещения}*3.

1. Суммируем отдельно L тех помещений, для которых нормируется приток
   воздуха, и отдельно L тех помещений, для которых нормируется вытяжка.
   Получаем 2 цифры: ∑ L_пр и ∑ L_выт
2. Составляем уравнение баланса ∑ L_пр = ∑ L_выт.

Если ∑ L_пр > ∑ L_выт , то для увеличения ∑ L_выт до значения ∑ L_пр
увеличиваем значения воздухообмена для тех помещений, для которых мы во 2
пункте приняли воздухообмен равным минимально допустимому значению.

Функции вентиляции

Приточно-вытяжная вентиляция

В настоящее время вентиляционная система выполняет следующие функции:

• удаление производственных вредных веществ, выделяемых в процессе работы. Их содержание в воздухе в рабочей зоне регулируется нормативными документами. Для каждого типа производства устанавливаются свои требования;
• удаление излишков влаги в рабочей зоне;
• фильтрация забранного из производственного помещения загрязненного воздуха;
• выброс удаленных загрязняющих веществ на необходимую для рассеивания высоту;
• регуляция температурного режима: удаление нагретого в процессе производства воздуха (тепло выделяется от работающих механизмов, нагреваемого сырья, веществ, вступающих в химические реакции);
• наполнение помещения воздухом с улицы, при этом проводится его фильтрация;
• нагрев или охлаждение втягиваемого воздуха;
• увлажнение воздуха внутри производственного помещения и втягиваемого с улицы.

Таблица воздухообмена

После того, как расчёт воздухообмена проведён для каждого из помещений, составляется таблица воздухообмена. Она представляет собой список всех помещений с указанием расходов приточного и вытяжного воздуха, а также обозначения систем, которые будут обслуживать данное помещение. Ниже приведён пример таблицы воздухообмена:

№	Наименование помещения	Приток	Вытяжка	Обозначение систем
1	Тамбур	–
2	Коридор	100	100	П1, В1
3	Ресепшен	120	90	П1, В1
4	Офис	280	230	П1, В1
5	Офис	360	300	П1, В1
6	Офис	360	300	П1, В1
7	Санузел	200	В2
	ИТОГО:	1220	1220

Помимо расходов воздуха таблица воздухообмена также может содержать иные данные, которые помогают определить расход воздуха — площадь и высоту помещений, кратность воздухообмена по нормам, количество человек и посетителей и другую информацию. При подготовке такой расширенной таблицы воздухообмена в Excel появляется возможность ввести формулы расчёта расходов воздуха. Таким образом, достигается автоматизация расчёта воздухообмена.

Из таблицы воздухообмена определяется расход каждой из вентиляционных систем. Для нашего примера получим:

• Расход системы П1 — 1220 м3/ч
• Расход системы В1 — 1020 м3/ч
• Расход системы В2 — 200 м3/ч

Далее под эти расходы воздуха выполняется подбор всех элементов системы вентиляции.
