Расчет пропускной способности водопроводных труб: важность, методы, таблицы и формулы

Старые таблицы расчета – надежное пособие для современного инженера

Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.

Онлайн калькуляторы для расчета также в помощь

Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.

Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.

Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.

Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.

8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

Диаметр	Площадь	Пропуск. способность при скорости,м3/час
наруж.,мм	внутр.,мм	внут.сеч.,мм2


















0,5 м/с — скорость воды в трубе от переливного лотка
0,8 м/с — скорость воды в трубе коллектора
1,2 м/с — скорость воды в трубе на входе в насос
2,0 м/с — скорость воды при выходе из насоса
2,5 м/с — максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:

Диаметры труб от переливного лотка к коллектору;

Диаметры труб коллектора;

Диаметры всасывающей трубы на подачу в насос;

Диаметр трубы после насоса, фильтров, линии форсунок.

У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

Рис 8.11. Соединение форсуночной линии.

Для соединения форсунок нам понадобятся следующие материалы:

Уголок 50мм-90 0 — 6шт.

Тройник 50мм — 2шт.

Тройник 63мм — 1шт.

Редукция короткая 63-50мм — 2шт.

— труба 63мм — 6 м. (определяется по расстоянию от центра

длинного борта до техпомещения.)

Труба 50мм — 12м. (суммируем все отрезки трубы 50мм

согласно вычисленному расположению форсунок.)

Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.

Рис. 8.12 Подключение донных сливов.

В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:

Муфта с н.р. 63-2″» — 1шт.

Труба 63мм — 2м.

Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.

Рис 8.13 обвязка скиммеров.

Для обвязки скиммеров нам понадобятся следующие материалы:

Муфта с н.р. 50-2″» — 2шт.

Угол 50-90 0 — 2шт.

Тройник 63 — 1шт.

Редукция 63-50 — 2шт.

Труба 50мм — 6м.

Расход воды через трубу при нужном давлении

Основная задача расчёта объёма потребления воды в трубе по её сечению (диаметру) – это подобрать трубы так, чтобы водорасход не был слишком большой, а напор оставался хороший. При этом необходимо учесть:

диаметры (ДУ внутреннего сечения),
потери напора на рассчитываемом участке,
скорость гидропотока,
максимальное давление,
влияние поворотов и затворов в системе,
материал (характеристики стенок трубопровода) и длину и т.д..

Подбор диаметра трубы по расходу воды с помощью таблицы считается более простым, но менее точным способом, чем измерение и расчёт по давлению, скорости воды и прочим параметрам в трубопроводе, сделанный по месту.

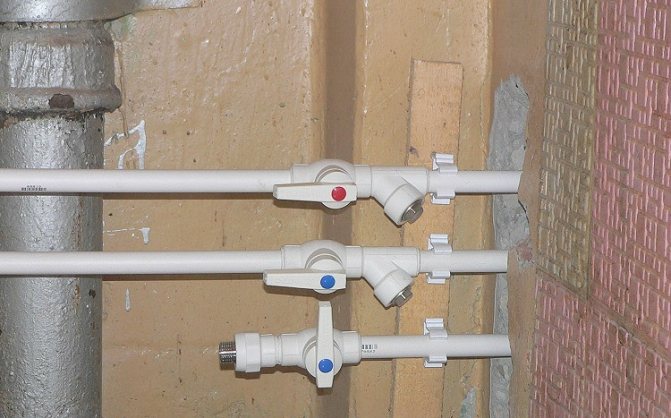

Классификация полимерных труб

Полипропиленовые трубы выпускаются различных диаметров, строго регламентированных ГОСТом, от 10 мм до 1200 мм, и с различной толщиной стенки. Классификация труб из полипропилена подразумевает разделение изделий по химическому составу исходного сырья, по рабочему давлению на стенки труб, а также по области применения.

По химическому составу сырья, из которого изготавливаются трубы, все изделия можно разделить на 4 группы:

PPR (PPRС, ППР) – это так называемый статический сополимер непропилен, имеющий кристаллическую структуру молекул. Трубы из такого материала устойчивы к перепадам температур от -17 С до +140 С, ударопрочные и предпочтительны к применению для прокладки канализационных систем, отопления и водоснабжения. Диапазон размеров варьируется от 16 до 110 мм.
PPH изделия. В сырье для изготовления таких труб используются современные наполнители, увеличивающие ударопрочность материала: антистатик, антипрен, нуклеатор. Трубы из этого материала не применяются для отопления и подачи горячей воды, поскольку при нагреве сильно расширяются и деформируются. Зачастую их используют для прокладки вентиляционных систем, наружного подвода холодной воды, водоотведения. Как правило, такие трубы применяются в промышленном строительстве и производятся больших диаметров.
PPB. Структура материала представляет собой чередование микромолекул гомополимера, которые имеют отличное друг от друга строение. Трубы из этого полимера применяются для строительства холодного водоснабжения и монтажа напольных видов отопления.
PPs. Так называемый поливинилсульфид, полимер, отличающийся уникальным строением молекулы. Материал устойчив к механическим нагрузкам и нагреву, поэтому успешно используется при строительстве отопления и подвода воды.

В зависимости от назначения полипропиленовые трубы могут выдерживать разнообразное давление:

N10 (РN10) – толщина полимерного материала варьируется от 1,9 до 10 мм, рабочее давление на стенку – 1,0 Мпа. Такие изделия используются при монтировании систем «теплого пола», магистралей подачи холодной воды. Трубы изготавливаются с наружным диаметром в диапазоне 20-110 мм и внутренним диаметром 16-90 мм.
PN16 – давление рабочего тела на стенку 1,6 МПа. Довольно редко используемый вид труб. Выдерживает нагрев до +600С. Используется для подвода холодной и горячей воды.
N20 (РN20) – выдерживает давление рабочей жидкости 2,0 Мпа, при толщине стенки 16-18,4 мм. Пользуется большим спросом при строительстве водоснабжающих магистралей (горячих и холодных). Выдерживает нагрев воды до +800С. Наружный диаметр труб из полипропилена варьируется от 16 до 110 мм, внутренний диаметр – от 10,6 до 73,2 мм.
N25 (РN25) – материал рассчитан на работу под давлением 2,5 Мпа, отличается армированием стенок алюминием или стекловолокном. Такие трубы прекрасно подходят для монтажа отопительных систем, горячей воды. Выдерживают температуру проводимой воды до +950С. Диаметр условного прохода варьируется от 13,2 до 50 мм, наружный диаметр составляет 21,2-77,9 мм.

Расчет теплопотерь дома

Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.

Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:

площадь помещения;
площадь всех окон;
высоту потолка;
количество наружных стен;
температура с наружной стороны помещения;
тип окон;
теплоизоляцию стен;
тип помещения, находящегося выше.

В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.

Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.

Подходящая скорость жидкости, в зависимости от вида трубопровода

Прежде всего учитываются минимальные затраты, без которых невозможно перекачивать жидкость. Кроме того, обязательно рассматривается стоимость трубопровода.

При расчете, нужно всегда помнить об ограничениях скорости двигающейся среды. В некоторых случаях, размер магистрального трубопровода должен отвечать требованиям, заложенным в технологический процесс.

На габариты трубопровода влияют также возможные скачки давления.

Когда делаются предварительные расчеты, изменение давление в расчет не берется. За основу проектирования технологического трубопровода берется допустимая скорость.

Когда в проектируемом трубопроводе существуют изменения направления движения, поверхность трубы начинает испытывать большое давление, направленное перпендикулярно движению потока.

Такое увеличение связано с несколькими показателями:

Скорость жидкости;
Плотность;
Исходное давление (напор).

Причем скорость всегда находится в обратной пропорции к диаметру трубы. Именно поэтому для высокоскоростных жидкостей требуется правильный выбор конфигурации, грамотный подбор габаритов трубопровода.

К примеру, если перекачивается серная кислота, значение скорости ограничивается до величины, которая не станет причиной появления эрозия на стенках трубных колен. В результате структура трубы никогда не будет нарушена.

Методы расчета

На коэффициент трения влияет наличие запорных элементов и их количество Чтобы определить проходимость системы водоснабжения, можно воспользоваться тремя расчетными методами:

Физический способ. Для выяснения показателей применяют формулы. Для исчисления требуется знание нескольких параметров, в частности, размер сечения трубного отрезка и с какой скоростью передвигается вода в магистрали.
Табличный метод. Он наиболее прост, поскольку подобрав в таблице показатели, можно тут же выяснить нужные данные.
Программа расчета водоснабжения
Компьютерное программирование. Подобный «софт» просто отыскать и скачать в Интернете. Он создан специально для нахождения проходимости труб любой системы. Чтобы узнать нужный параметр, надо ввести в программу отправные данные: материал, протяженность, качество теплоносителя.

Последний метод, хоть и самый точный, не годится для расчетов обычных бытовых коммуникаций. Он достаточно сложен, и для его применения потребуется знать самые разные показатели. Чтобы рассчитать простую сеть для частного дома стоит прибегнуть к помощи онлайн-калькулятора. Хотя он и не такой точный, но зато бесплатен и не нуждается в установке на компьютер. Достичь более точной информации можно, сверив рассчитанные программой данные с таблицей.

Методы расчета количества воды по сечению трубы

Пропускную способность трубопровода можно просчитать, используя несколько различных методик. Можно воспользоваться:

физическими методами расчета по специальным формулам, отличным при проведении вычислений для водопровода и канализации;
табличными методами расчета, приводящими приближенные значения, чего в большинстве случаев достаточно для принятия последующих решений. Для получения точных значений пользуются таблицами Шевелевых. В этих таблицах помимо внутреннего сечения учтен целый ряд других параметров, влияние которых сказывается на пропускной способности трубопровода;
специальными бесплатными онлайн-калькуляторами;
специальными компьютерными программами для расчета различных параметров, связанных с эксплуатацией трубопроводной системы. Крупные российские компании используют платную отечественную программу «Гидросистема». В интернете можно найти ссылки, позволяющие воспользоваться программой «TAScope», получившей широкое распространение во многих странах.

Методы расчета пропускной способности трубопроводов

Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.

Гидравлический расчет трубопровода

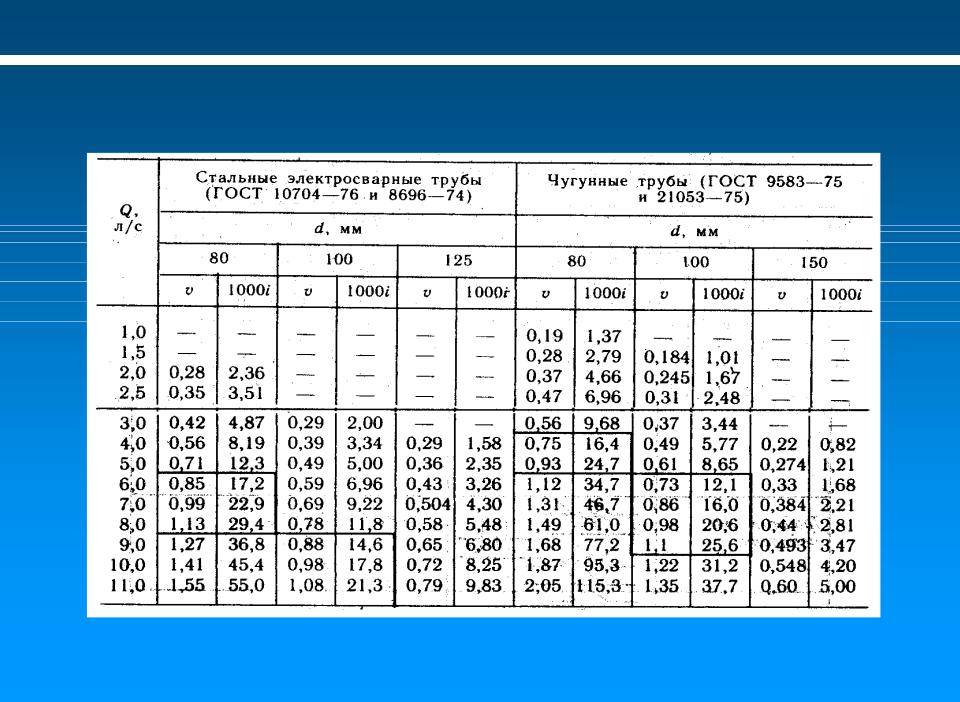

Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:

Задается нужный расход Q и оптимальная скорость среды на каждом участке.
Подбирается диаметр трубы, определяются потери напора по длине.
Процедура повторяется для всех участков.
Находится удельное значение потери давления на 1 пог. м.
Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
Исходя из технических характеристик оборудования определяется расход Qнасоса.
Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.

Расчет пропускной способности канализационных труб

Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):

Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:

Зависимость наполнения от диаметра трубы

По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.

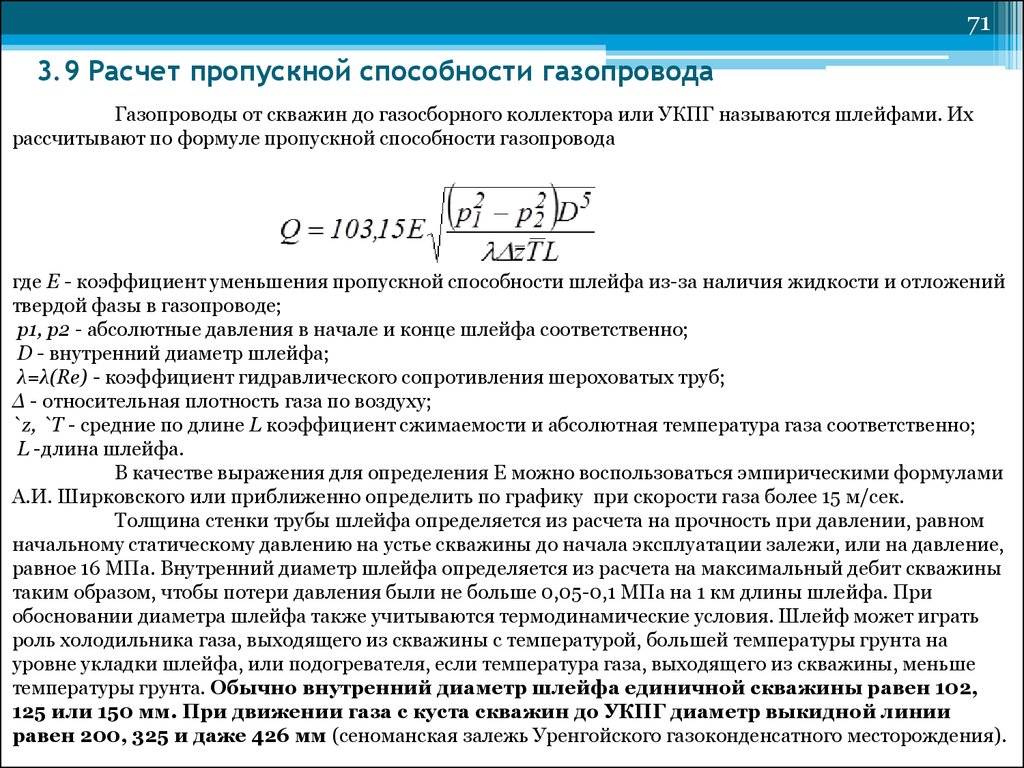

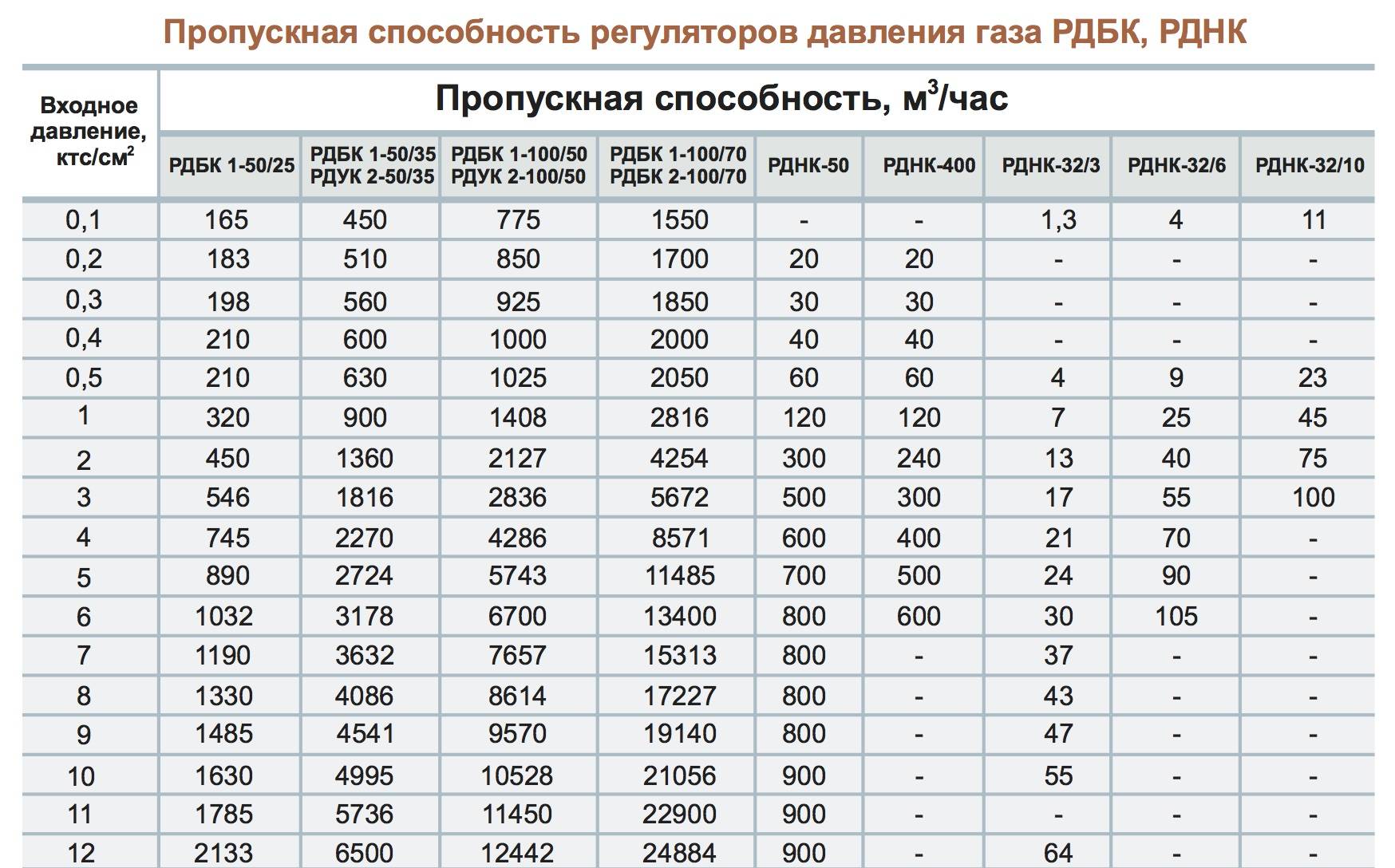

Расчет пропускной способности газопроводов

В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.

Давление газа в газопроводе: классификация, виды и категории труб Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…

Как рассчитать параметры дымохода

Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.

При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.

Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.

Пример:

Задается скорость движения дыма U=2 м/с.
За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
Температура разогретого дыма T=140°.

Объем исходящего дыма определяется по формуле:

Vгаз = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.

Vгаз=6х10х(1+140/273))/3600=0,025 м³/с.

Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:

S=Vгаз/U=0,025/2=0,0126 м².

Диаметр определяется по геометрической формуле:

D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.

Ближайший диаметр трубы с округлением в большую сторону — 150 мм.

Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.

Когда нужно проводить вычисления?

Выполнять вычисления необходимо при выборе труб для водопровода. Диаметр должен быть подходящим, чтобы избежать чрезмерного водорасхода и обеспечить нормальный напор.

Такая необходимость появляется при проектировании дома и подведении к нему коммуникаций. При выборе трубы с оптимальным сечением для водопровода нужно обязательно выполнять ряд расчетов. Необходимо узнать максимальные объемы необходимой воды в доме за минуту.

Исходя из полученных результатов, нужно приобрести трубу с таким сечением, чтобы этого было достаточно для одновременной работы всех устройств и кранов.

Минимальные и максимальные показатели

Для технических целей нужно знать наименьшее и наибольшее значение показателей в системе водоснабжения.

В данном случае минимум для давления составляет 1 атмосферу. Именно такого уровня достаточно для того, чтобы обеспечить «самотек», то есть движение за счет одной только гравитации.

Максимальное давление в водопроводной системе ограничено техническими характеристиками ее компонентов, например, производительностью насосов.

В магистральных водопроводах в городских условиях этот показатель составляет 7-10 атмосфер, но в квартире он будет ниже – 6-7 атмосфер, и примерно столько же – в загородных домах.

Способы вычисления зависимостей водорасхода и диаметра трубопровода

С помощью нижеприведённых формул можно как рассчитать расход воды в трубе, так и, определить зависимость диаметра трубы от расхода воды.

В данной формуле водорасхода:

под q принимается расход в л/с,
V – определяет скорость гидропотока в м/с,
d – внутреннее сечение (диаметр в см).

Зная водорасход и d сечения, можно, применив обратные вычисления, установить скорость, или, зная расход и скорость – определить диаметр. В случае наличия дополнительного нагнетателя (например, в высотных зданиях), создаваемое им давление и скорость гидропотока указываются в паспорте прибора. Без дополнительного нагнетания скорость потока чаще всего варьируется в интервале 0,8-1,5 м/сек.

Для более точных вычислений принимают во внимание потери напора, используя формулу Дарси:

Для вычисления необходимо дополнительно установить:

длину трубопровода (L),
коэффициент потерь, который зависит от шероховатостей стенок трубопровода, турбулентности, кривизны и участков с запорной арматурой (λ),
вязкость жидкости (ρ).

Расчёт расхода воды через трубу с учётом падения давления можно проводить с помощью онлайн-калькуляторов (например: http://allcalc.ru/node/498; https://www.calc.ru/gidravlicheskiy-raschet-truboprovoda.html). Для гидравлического расчёта, как и в формуле, нужно учесть коэффициент потерь, что предполагает выбор:

способа расчёта сопротивления,
материала и вида трубопроводных систем (сталь, чугун, асбоценмент, железобетон, пластмасса), где принимается во внимание, что, например, пластиковые поверхности менее шероховатые, чем стальные, и не подвергаются коррозии,
внутреннего диаметры,
длины участка,
падения напора на каждый метр трубопровода.

В некоторых калькуляторах учитываются дополнительные характеристики трубопроводных систем, например:

новые или не новые с битумным покрытием или без внутреннего защитного покрытия,
с внешним пластиковым или полимерцементным покрытием,
с внешним цементно-песчаным покрытием, нанесённым разными методами и др.

https://youtube.com/watch?v=OWBLxN3iUgE

Читайте далее

Какие факторы влияют на проходимость жидкости через трубопровод

Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.

Внутренний диаметр, который имеет трубопровод.
Скорость передвижения потока, которая зависит от давления в магистрали.
Материал, взятый для производства трубного сортамента.

Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же расчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.

Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.

Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.

Расчет расхода воды по диаметру

круглой трубы, зависит от егоразмера . Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение большего количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.

Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет максимальных показателей при самом высоком давлении в сети и при самых высоких размера ее объема.

Смотреть видео

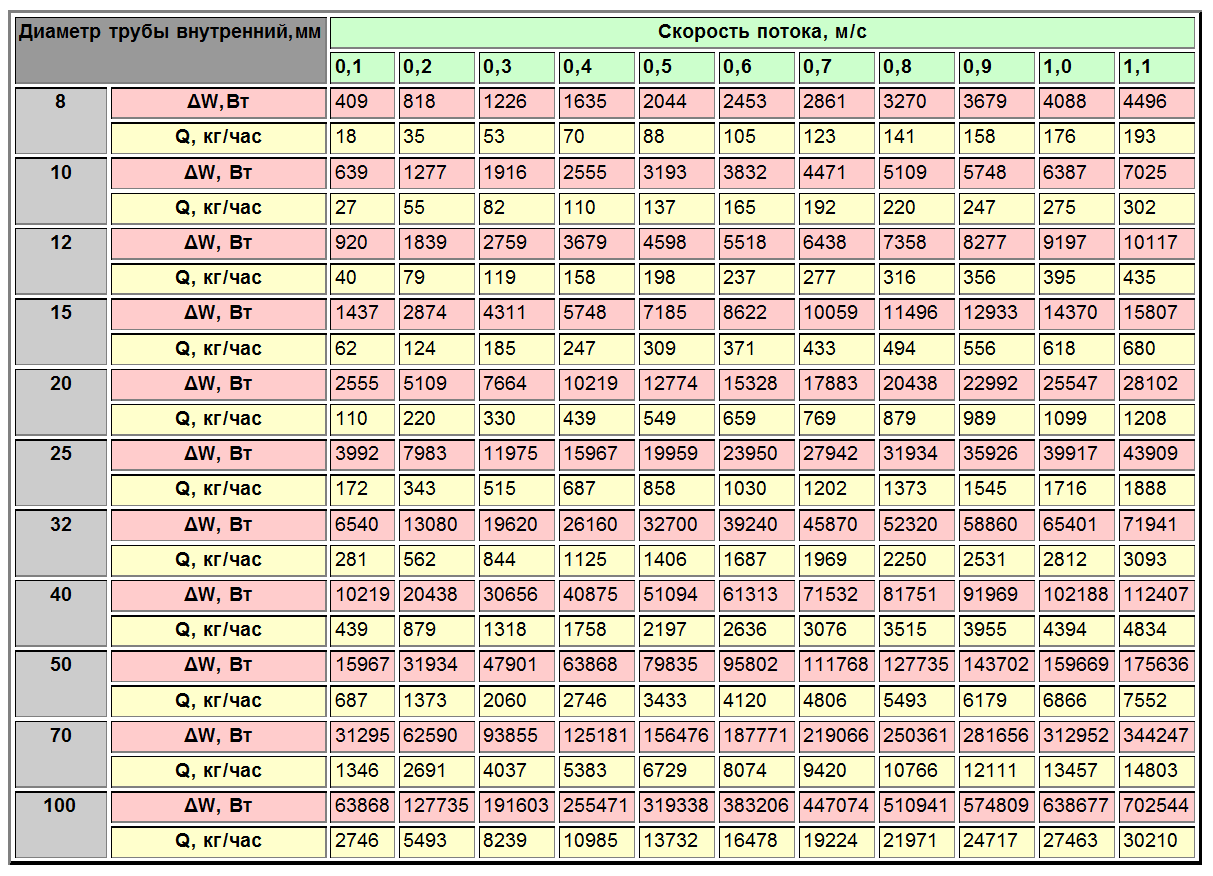

Расчет диаметра трубы для водоснабжения и отопления

Основным критерием подбора трубы отопления является ее диаметр. От этого показателя зависит, насколько эффективным будет обогрев дома, срок эксплуатации системы в целом. При малом диаметре в магистралях может возникнуть повышенное давление, которое станет причиной протечек, повышенной нагрузки на трубы и металл, что приведет к проблемам и бесконечным ремонтам. При большом диаметре теплоотдача системы отопления будет стремиться к нулю, а холодная вода будет просто сочиться из крана.

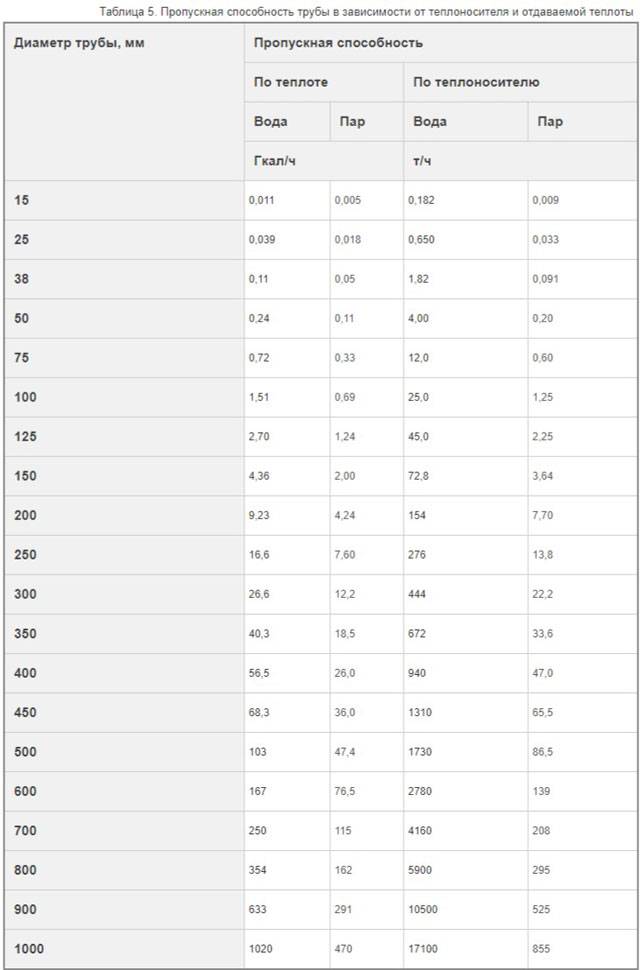

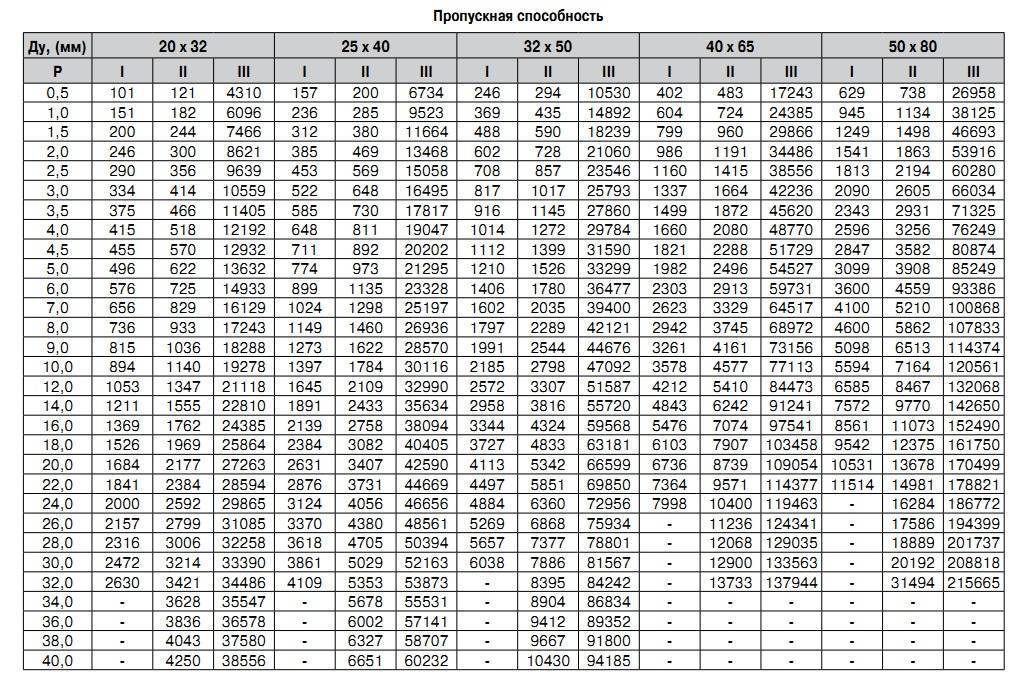

Пропускная способность трубы

Диаметр трубы напрямую влияет на пропускную способность системы, то есть в данном случае имеет значение количество воды или теплоносителя, проходящего через сечение в единицу времени. Чем больше циклов (перемещений) в системе за определенный промежуток времени, тем эффективнее происходит обогрев. Для труб водоснабжения диаметр влияет на исходное давление воды – подходящий размер будет только поддерживать напор, а увеличенный – снижать.

По диаметру подбирают схему водопровода и отопления, количество радиаторов и их секционность, определяют оптимальную длину магистралей.

Так как пропускная способность трубы является основополагающим фактором при выборе, следует определиться, а что, в свою очередь, влияет на проходимость воды в магистрали.

Расход	Пропускная способность
Ду трубы	15 мм	20 мм	25 мм	32 мм	40 мм	50 мм	65 мм	80 мм	100 мм
Па/м — мбар/м	меньше 0,15 м/с	0,15 м/с	0,3 м/с
90,0 — 0,900	173	403	745	1627	2488	4716	9612	14940	30240
92,5 — 0,925	176	407	756	1652	2524	4788	9756	15156	30672
95,0 — 0,950	176	414	767	1678	2560	4860	9900	15372	31104
97,5 — 0,975	180	421	778	1699	2596	4932	10044	15552	31500
100,0 — 1,000	184	425	788	1724	2632	5004	10152	15768	31932
120,0 — 1,200	202	472	871	1897	2898	5508	11196	17352	35100
140,0 — 1,400	220	511	943	2059	3143	5976	12132	18792	38160
160,0 — 1,600	234	547	1015	2210	3373	6408	12996	20160	40680
180,0 — 1,800	252	583	1080	2354	3589	6804	13824	21420	43200
200,0 — 2,000	266	619	1151	2486	3780	7200	14580	22644	45720
220,0 — 2,200	281	652	1202	2617	3996	7560	15336	23760	47880
240,0 — 2,400	288	680	1256	2740	4176	7920	16056	24876	50400
260,0 — 2,600	306	713	1310	2855	4356	8244	16740	25920	52200
280,0 — 2,800	317	742	1364	2970	4356	8566	17338	26928	54360
300,0 — 3,000	331	767	1415	3076	4680	8892	18000	27900	56160

Факторы влияния на проходимость магистрали:

Давление воды или теплоносителя.
Внутренний диаметр (сечение) трубы.
Общая длина системы.
Материал трубопровода.
Толщина стенок трубы.

На старой системе проходимость трубы усугубляется известковыми, иловыми отложениями, последствиями коррозии (на металлических изделиях). Все это в совокупности снижает со временем количество воды, проходящей через сечение, то есть подержанные магистрали работают хуже, чем новые.

Примечательно, что этот показатель у полимерных труб не меняется – пластик гораздо менее, чем металл, позволяет шлаку накапливаться на стенках. Поэтому пропускная способность труб ПВХ остается такой же, как и в день их монтажа.

Табличные стандартные данные и средние показатели по основным параметрам

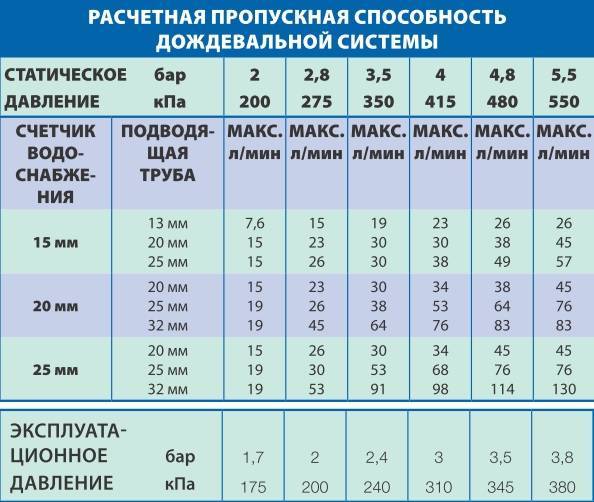

Для определения расчётного максимального расхода воды через трубу приводится таблица для 9 самых распространённых диаметров при различных показателях давления.

Среднее значение давления в большинстве стояках находится в интервале 1,5-2,5 атмосфер. Существующая зависимость от количества этажей (особенно заметная в высотных домах) регулируется путём разделения системы водообеспечения на несколько сегментов. Водонагнетение с помощью насосов влияет и на изменение скорости гидропотока. Кроме того, при обращении к таблицам в расчёте водопотребления учитывают не только число кранов, но и количество водонагревателей, ванн и др. источников.

Изменение характеристик проходимости крана с помощью регуляторов водорасхода, экономителей, аналогичных WaterSave (https://water-save.com/), в таблицах не фиксируются и при расчёте расхода воды на (по) трубе, как правило, не учитываются.

Зависимость водного давления от диаметра трубопровода

Между давлением водного потока и трубным диаметром наблюдается прямая зависимость, описываемая законом Бернулли.

При пропускании постоянного водного потока через трубы с различным сечением обнаруживается, чтов узких частях давление меньше, чем в широких. При переходе воды из широкой части в узкую, давление снижается, и наоборот.

В трубах с различным сечением за одинаковый промежуток времени протекает равный объем воды. Поэтому на широких участках она течет медленнее, чем по узким.

Таблица соотношения

Водорасход напрямую зависит от пропускной способности. Это такая величина, которая показывает максимальный объем, проходящий через систему за определенный временной промежуток и при определенном давлении.

Для труб с разным диаметром такая величина разнится. Подробная информация указана в таблице ниже:

Расчет пропускной способности канализационных труб

При проектировании канализационной системы нужно в обязательном порядке рассчитывать пропускную способность трубопровода, которая напрямую зависит от его вида (канализационные системы бывают напорными и безнапорными). Для осуществления расчетов используются гидравлические законы. Сами расчеты могут проводиться как при помощи формул, так и посредством соответствующих таблиц.

Для гидравлического расчета канализационной системы требуются следующие показатели:

Диаметр труб – Ду;
Средняя скорость движения веществ – v;
Величина гидравлического уклона – I;
Степень наполнения – h/Ду.

Скорость и предельный уровень наполнения бытовой канализации определяются по таблице, которую можно выписать так:

150-250 мм — h/Ду составляет 0,6, а скорость – 0,7 м/с.
Диаметр 300-400 мм — h/Ду составляет 0,7, скорость – 0,8 м/с.
Диаметр 450-500 мм — h/Ду составляет 0,75, скорость – 0,9 м/с.
Диаметр 600-800 мм — h/Ду составляет 0,75, скорость – 1 м/с.
Диаметр 900+ мм — h/Ду составляет 0,8, скорость – 1,15 м/с.

Для изделия с небольшим сечением имеются нормативные показатели минимальной величины уклона трубопровода:

При диаметре 150 мм уклон не должен быть менее 0,008 мм;
При диаметре 200 мм уклон не должен быть менее 0,007 мм.

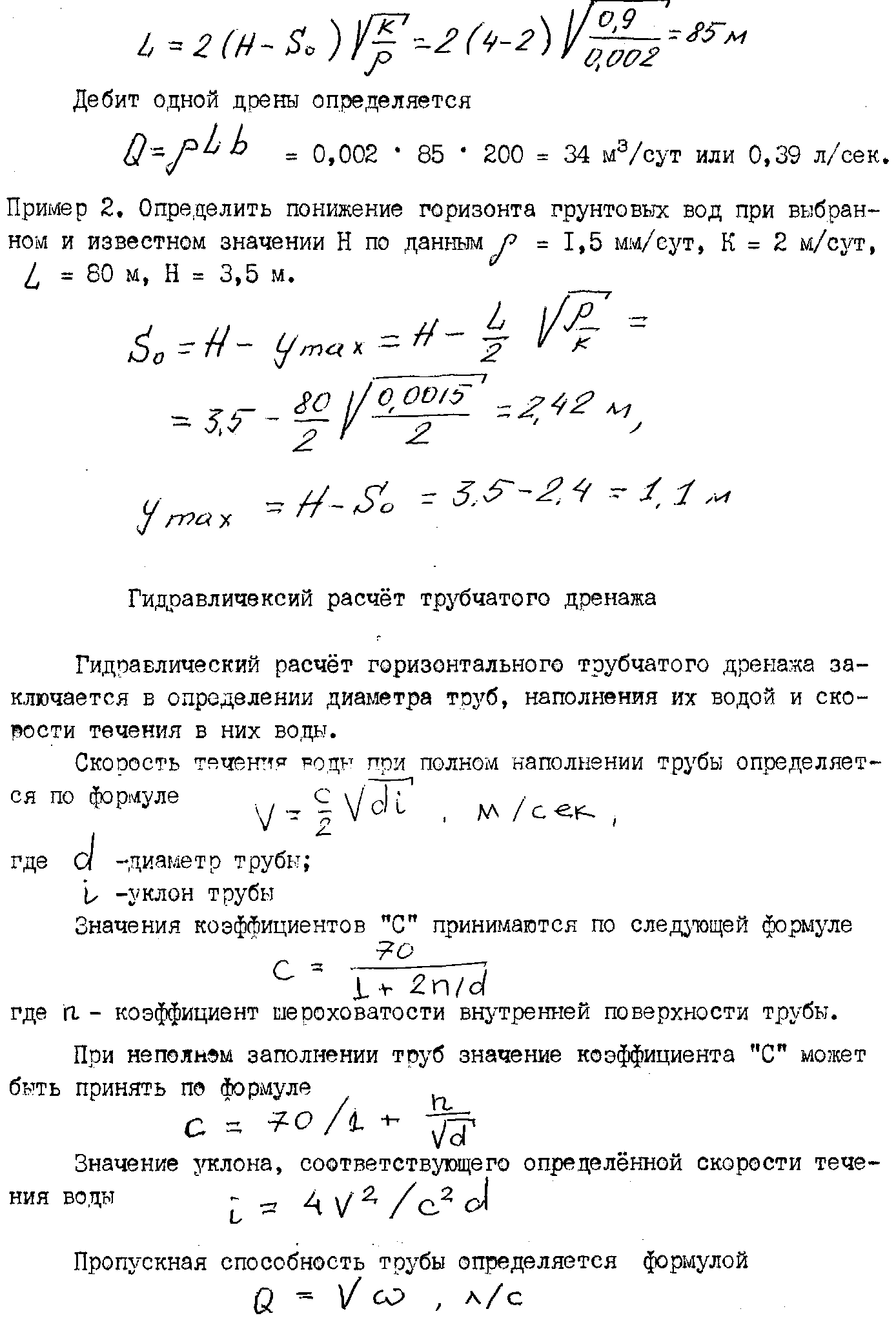

Для расчета объема стоков используется следующая формула:

q = a*v,

Где а – площадь живого сечения потока;

v – скорость транспортировки стоков.

Определить скорость транспортировки вещества можно по такой формуле:

v= C√R*i,

где R – величина гидравлического радиуса,

С – коэффициент смачивания;

i – степень уклона конструкции.

Из предыдущей формулы можно вывести следующую, которая позволит определить значение гидравлического уклона:

i=v2/C2*R.

Чтобы вычислить коэффициент смачивания, используется формула такого вида:

С=(1/n)*R1/6,

Где n – коэффициент, учитывающий степень шероховатости, который варьируется в пределах от 0,012 до 0,015 (зависит от материала изготовления трубы).

Значение R обычно приравнивают к обычному радиусу, но это актуально лишь в том случае, если труба заполняется полностью.

Для других ситуаций используется простая формула:

R=A/P,

Где А – площадь сечения потока воды,

Р – длина внутренней части трубы, находящейся в непосредственном контакте с жидкостью.

Общие сведения

Проходимость воды напрямую зависит от многих явлений. К основным относят:

1.внутреннее сечение труб.

2.давление внутри системы влияет на напор воды.

3.материал, из которого изготовлены детали магистрали.

Определить расход воды на конце сети можно, если знать диаметр трубы, так как этот показатель считается главным, который влияет на объем пропускаемой жидкости. На этот поквазатель влияет толщина стенок трубопровода, величину можно определить по силе напора жидкости.

Существуют параметры, которые косвенно влияют на проходимость трубы. Это температура воды, вязкость.

Зная на этапе проектирования пропускные возможности системы, выбирают подходящий материал, технологию укладки трубопровода. Данные знания гарантируют ее бесперебойную на высоком уровне работу в течение долгих лет.

Как рассчитать расход воды через трубу по давлению и диаметру
