Расчет водосточной системы: требования, с чего начать и последовательность вычислений

Особенности конструкции наружного неорганизованного водостока

Первый вариант представляет собой произвольное стекания осадков с крыши. Чтобы система работала, надо установить карниз за пределами стены дома под небольшим наклоном. Данная система предполагает стекание воды самотеком, конструкция проста для применения, но имеет недостатки, поэтому редко устанавливается. Падающая вода проникает в землю близ фундамента, и излишняя влага может его разрушить.

Чтобы установить неорганизованный сток воды, надо учитывать факторы:

1.Количество выпадающих осадков за год в регионе должно быть не более трехсот миллиметров в год.

2.Козырек у крыши должен быть более шестидесяти сантиметров длины.

3.На той стороне, куда оборудован скат крыши, нельзя прокладывать дорожку для пешеходов и соорудить балкон.

Наружная организованная система водостока.

Чаще всего встречаемая конструкция – организованный водослив снаружи. Система водостока подходит для кровли с ломаной, с шатровой и вальмовой, также двускатной конфигурацией.

Для сбора и дальнейшего отвода стоков с крыши организуют ливневые канавы либо колодцы для фильтрации.

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

Максимальный уровень осадков в месте размещения объекта строительства.
Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

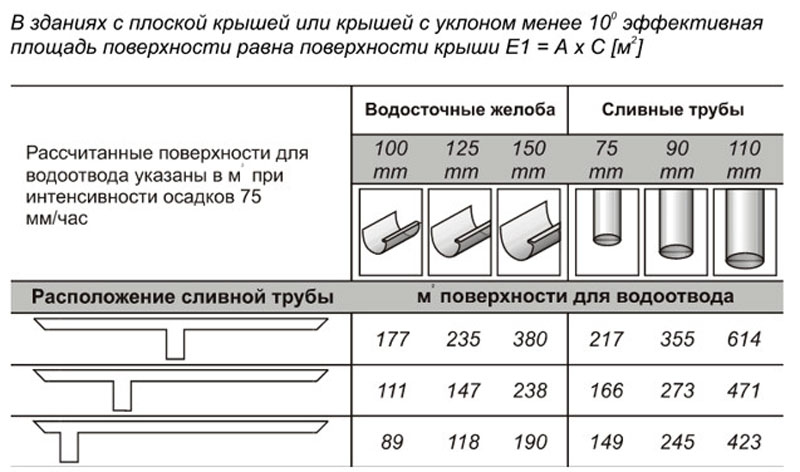

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

Монтаж внешнего водостока на плоской крыше своими руками

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.
	Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.
	Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.
	Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.
	Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания. Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Иллюстрация	Описание действия
	В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.
	Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.
	Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
	Теплоизоляция стыкуется.
	Монтируется разделительный слой и надставной элемент воронки.

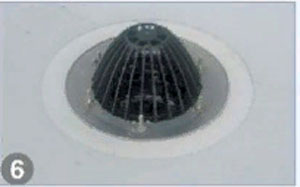

	Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.

Расчет водосточной системы кровли

Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.

Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно

Чтобы не встретиться с данной проблемой стоит обратить внимание на:

Климатические особенности вашего региона
Количество осадков за год
Особенности кровельного каркаса
Габариты постройки в целом

Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.

Существует небольшой список условий, которые помогут использовать водосток как можно дольше.

Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.

Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.

Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.

Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется

Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок

При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.

Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.

Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.

Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров

Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба. Сечение трубы для внутреннего стока находится следующим образом

Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы

Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.

Необходимые элементы водосточной системы

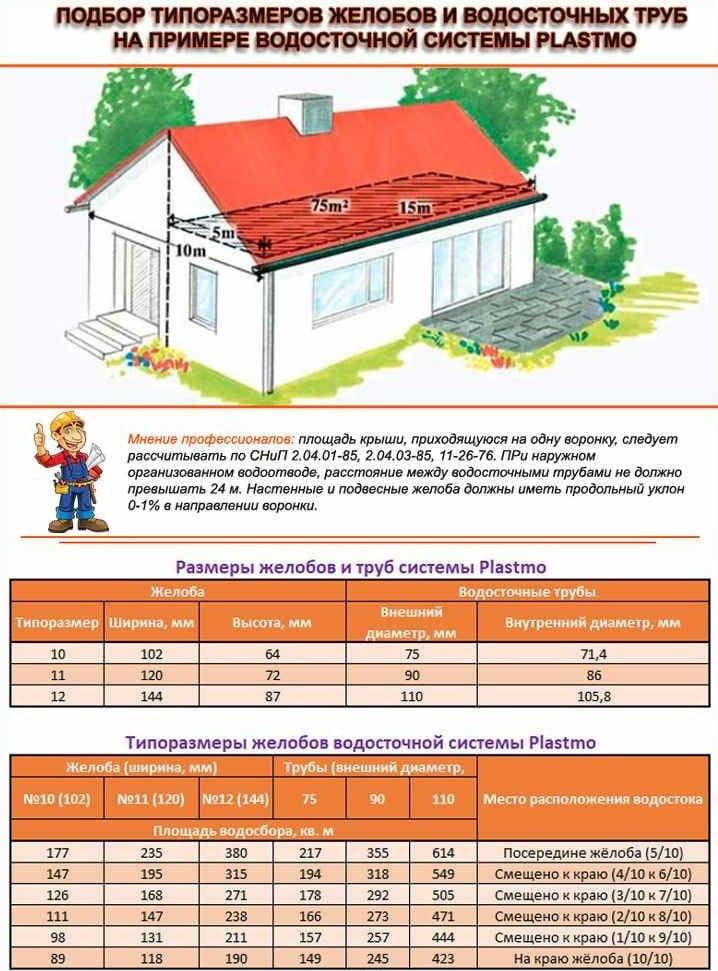

Строителю для самостоятельного расчета водостоков скатной кровли достаточно ориентироваться на необходимость одной водосточной трубы на 100 кв.м. покрытия. В данном подразумевается площадь в пределах одного ската, а диаметр трубы составляет 150 мм.

Совет от профессионала:

Выгодно выбирать большой диаметр водостока, воронок и труб, это уменьшает риск засорения и возникновения ледяных пробок.

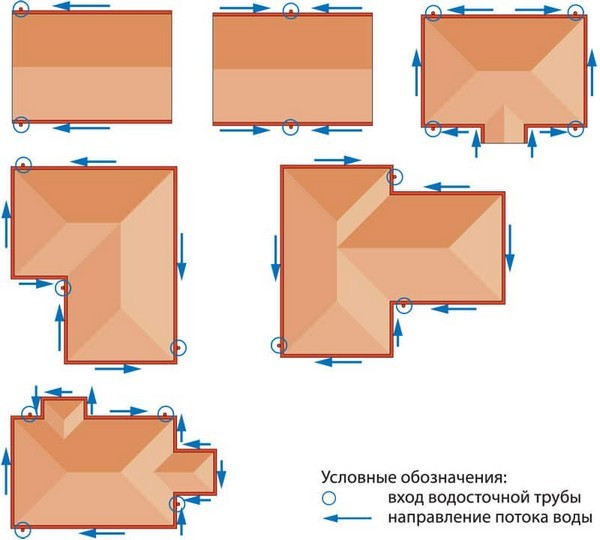

Определить места размещения водосточных труб легче по плану кровли здания. Трубы выгодно размещать так, чтобы они не портили фасад здания, но выбор между красотой и надежностью водосточной системы лучше делать в пользу надежности.

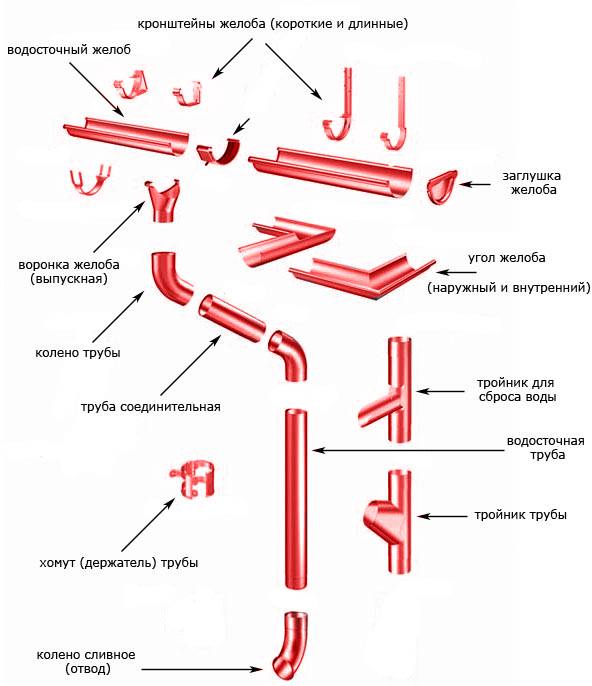

Схема типового элемента водосточных систем скатной кровли

Длина водосточной трубы рассчитывается исходя из требуемого расстояния от воронки до отмостки или водоприемного узла ливневой канализации – организованный отвод осадков требует СНиП.

Совет от профессионала:

Нужно учесть необходимый поворот от стены к воронке желоба – чаще всего это два угловых элемента, дополненных отрезком трубы. Размер такого поворотного узла соответствует свесу кровли.

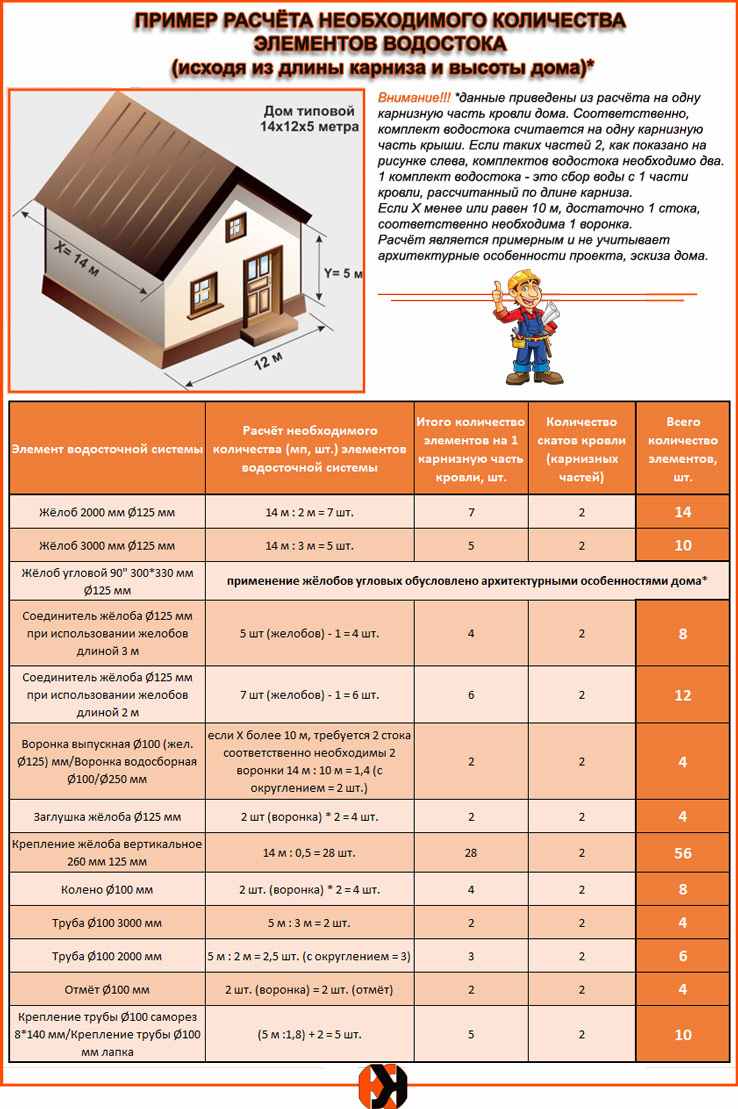

Рассмотрим пошаговую методику расчета на конкретном примере (для наглядности пронумеруем рисунки):

Расчет количества углов желоба. Рассчитывая водосточную систему, прежде всего, нужно рассчитать сколько понадобится углов для желоба. Их величина всегда равна количеству углов у кровли. В этом примере у нас 4 внешних и 2 внутренних угла.

Рис. 1 – Внешние и внутренние углы для желоба

Расчетное количество желобов. Протяженность одного желоба обычно равна 3 м. Для определения нужного числа желобов величина периметра здания делится на протяжность желоба. Полученное число округляется до большего целого числа. В итоге нам понадобится 12 желобов, причем три придется разрезать.

Рис. 2 – Расположение желобов в системе водостока

Расчетное количество заглушек и соединителей желобов. Водосточная система бывает двух видов. Замкнутая и незамкнутая. В первом случае соединителей будет столько же, сколько и элементов. Если же система будет незамкнутой, то от получившегося числа деталей необходимо отнять 1. На рис. 2 нашего примера можно увидеть, что применяется 21 деталь незамкнутой системы водостока, т. е. будут нужны 20 соединительных деталей (рис. 3, ниже). Заглушки устанавливаются у края желобов.
Расчетное количество крюков. Крюки крепления желоба нужно устанавливать не ближе чем 0,6-0,9 м друг от друга. В случае слишком широкого промежутка между крюками для желоба вес снега может быть не удержан системой. Сколько всего понадобится крюков узнается по формуле:

n = L : b, где

L– промежуток от первого до последнего крюка;
b – интервал между крюками.

Также нужно помнить о дополнительных крюках, всегда устанавливаемых по оба конца стока, в точках стыковки стоков и стыка стока с углами стока (рис. 4).

Рис. 3 – Расчет количества соединительных деталей и заглушек водосточной системы

Расчет числа воронок. При размерах водосточной системы 125х90, одной воронкой можно собрать дождевую воду на площади до 100-120 м2 или же с 10 п/м. желоба. Использование водостока имеющего эти размеры вполне оправдано (рис.4). Если размеры водосточной системы будут равны 150х100, то тогда одной воронкой удастся собрать воду со 150 м2 или с 15 п/м желоба.
Расчетное количество труб. Чтобы узнать сколько понадобится труб, высота строения делится на длину водосточной трубы (1 или 3 метра) и множится на число воронок.

Рис. 4 – Схема установки кронштейнов и воронок водосточной системы

Расчетное количество колен. Для изготовления одного стока применяется 2 колена трубы и 1 колено водостока.
Расчетное количество кронштейнов. Интервал между кронштейнами не может превышать 1 м. Их нужно, как минимум, по два на каждую трубу. Сперва кронштейны укрепляются там, где трубы стыкуются между собой и между коленами. Там, где стыкуются две трубы, можно применить всего один кронштейн.

Таким образом можно определить потребное количество основных элементов:

Желобов с соединительными муфтами, воронками и угловыми элементами.
Труб с поворотными элементами для подхода к свесу кровли.
Крепежа, соответствующего требованиям производителя .

Полученные данные вместе со схемой размещения труб и желобов достаточны для самостоятельной разработки проекта водостока.

Как правильно провести расчет

С чего начинается расчет водостока

Основной характеристикой системы водостока является ее пропускная способность.

То есть определенное количество воды, которое система без проблем сможет отвести с вашей крыши.

Для того чтобы правильно выполнить расчет водостоков, следует учесть конфигурацию и тип крыши, а также обилие и частоту осадков.

Если расчет выполнить неправильно, то водосток не справится с объемом воды, которая начнет поступать во время сильных ливней или резкого таяния снега, и она начнет переливаться через край желобов водосточной системы.

Это то же самое, если бы такой конструкции вовсе не существовало.

Для того чтобы понять, какая должна быть характеристика водосточной системы, следует выяснить, какой объем среднемесячных осадков в вашем регионе, и какова пиковая нагрузка.

Также имеет значение конфигурация крыши, углы наклона скатов и частота ливней.

Потому что любая водосточная система справится с обычной нормой осадков.

Рассчитываем количество осадков, которое приходится на площадь водоотведения.

Для этого используем формулу:

Q = S x q / 10000.

Здесь:

Q – количество осадков, которые на площадь водоотведения приходятся, измеряется в литрах/сек;
S – площадь кровли, с которой отводится вода, измеряется в метрах квадратных;
q – максимальная интенсивность осадков, измеряется в л/(с х га).

Подсчитываем необходимое количество желобов. Желоба у производителей могут иметь разную длину.Как правило, желоба из металла стандартной длины – 2 метра. Желоба из пластика могут быть 3 и 4 метра.Их количество подбирать так следует, чтобы при монтаже образовалось минимальное количество отходов.Например: если длина карниза вашей крыши равняется 12 метров, то решить задачу очень несложно.А как быть, если длина карниза 10,5 метров? В этом случае приобретают два желоба длиной 4 метра и один желоб трехметровый.В результате останется всего 0.5 метра желоба.
Подсчитываем количество соединительных муфт. Это очень простой подсчет – муфт требуется на одну меньше, чем вы приобретете желобов.То есть, на три желоба, как в нашем примере, вам потребуется две муфты.
Подсчитываем, сколько нам потребуется кронштейнов для крепления желобов. Для этого используется простая формула:N = (L – 0,3) / 0,6 + 1.Здесь N – количество кронштейнов,L – длина карниза,0,6 метра — это рекомендуемый шаг между карнизами.В нашем случае N= (12 – 0,3) / 0,6 +1 = 20, 5 штук. 21 кронштейн.
Подсчитываем необходимое количество заглушек. Заглушкой называется элемент, который устанавливается на торцы желобов.Заглушки нужны, если система является незамкнутой. Если система замкнутая, то заглушки не используют.
Подсчитываем количество внешних и внутренних углов. Этот параметр зависит от того, какова конфигурация крыши.Чем у крыши более сложный профиль, тем больше потребуется угловых элементов.
Рассчитываем количество воронок для водостока. Очень простой подсвет: сколько водосточных труб, столько и воронок.
Сколько потребуется колен водосточных труб. Чтобы подсчитать требуемое количество колен, необходимо знать высоту от карниза до грунта и ширину свеса карниза.

После того, как пропускная способность водосточной системы нами рассчитана, необходимо рассчитать количество стояков.

Для этого используется такая формула:

N = Q / qn.

Здесь:

N – количество стояков;
Q – количество осадков;
qn – пропускная способность водосточной системы.

Давайте на примере рассмотрим, как выполняется расчет.

Вначале необходимо вычислить площадь крыши, с которой необходимо отводить воду:

S = 5.5 х 12,5 = 68, 75 кв. метра.

Теперь используем формулу:

Q = S x q / 10000 = 68,75 х 267 / 10000 = 1,84 литра/сек.

Число 267 – это максимальная интенсивность осадков.

В каждом регионе она своя.

Теперь берем таблицу, в которой указана пропускная способность систем:

Водосточная система	Пропускная способность qn (л/с)	Площадь водоотведения S (м2)	Пропускная способность qn (л/с)	Площадь водоотведения S (м2)
Стояк на углу дома	Стояк по центру стены
Х1	1,91	71,54	3,82	143,07
Х2	3,09	115,73	6,18	231,46
Х3	4,78	179,03	9,56	358,05
Х4	7,49	280,52	14,98	561,05

И подбираем конкретную систему.

Для нашей площади водоотведения самой эффективной будет система Х1.

То есть, когда стояк установлен на углу здания.

У такой системы пропускная способность равна 1,91 литра/сек.

Зная нашу пропускную способность, легко рассчитать требуемое количество стояков:

N = Q / qn = 1,84 / 1,91 = 0, 96.

То есть нам вполне хватит одного стояка.

Видео о водосточной системе кровли

https://youtube.com/watch?v=DkHhgviBMjc

Что еще почитать по теме?

Положительные и отрицательные моменты внутренней системы водоотвода

Если вы планируете создавать внутреннюю систему водосточных труб, то вам стоит знать, что она бывает двух видов:

Самотечная. Здесь осадки удаляются посредством гравитации и выглядит все это примерно так. Когда на поверхности крыши собирается достаточное количество влаги, она начинает свое движение к сборной воронке. Попадая в нее, стекает вниз по трубе и выводится из здания.
Сифонно-вакуумная. Работа такой системы куда сложнее. Дождевая или талая вода попадает в сборную воронку и движется по горизонтально расположенной трубе, соединенной с вертикальным стояком.

Описанные выше системы обладают своими слабыми и сильными сторонами. Сперва, давайте разберем самотечную.

Гравитационный водосток имеет довольно низкую пропускную способность, поэтому может случиться так, что при сильном ливне она просто не справится с поступающими объемами и на крыше возникнет бассейн, который может стать причиной разрушения всей конструкции.

При создании такой системы, очень важно изучить среднегодовые атмосферные осадки вашего региона. Если это большие значения, то не задумывайтесь и устанавливайте максимально возможные трубы и воронки для сбора воды

Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто

Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью

Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто. Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью.

К преимуществам сифонно-гравитационной системы можно отнести следующие пункты:

Сбор воды может осуществляться не только с плоских поверхностей, но и с любых других.
Трубы меньшего диаметра без проблем справляются с большим объемом воды.
Благодаря большой пропускной способности нет нужны устраивать большое количество каналов.
За счет быстрого вывода воды из системы, ее возможность засорения существенно снижена.

Если сравнить внутренний и наружный водосток, то преимущества первого на лицо:

По периметру здания вы не увидите никаких торчащих элементов.
Работа по удалению влаги может вестись в любое время года.
Стекающая по трубам влага, сразу направляется в ливневую канализацию.

К недостаткам внутреннего стока можно отнести сложность его создания, обслуживания и чистки.

В качестве заключения хотелось бы сказать несколько слов о плоской крыше в целом. С каждым годом эта конструкция набирает все большую популярность у частных застройщиков. Благодаря такому росту, производители строительных материалов задумываются над производством новых материалов, что движет данную сферу вперед.

Создав плоскую крышу, вы можете обустроить ее под свой вкус. На ней можно выращивать сад, открыть собственную мастерскую или обустроить зону отдыха. Кстати, если совершить более сложные расчеты и вложить чуть больше денег в строительство, то на крыше можно разместить даже бассейн или автомобильную стоянку. Впрочем, ничто вас не удерживает от воплощения уникальной идеи.

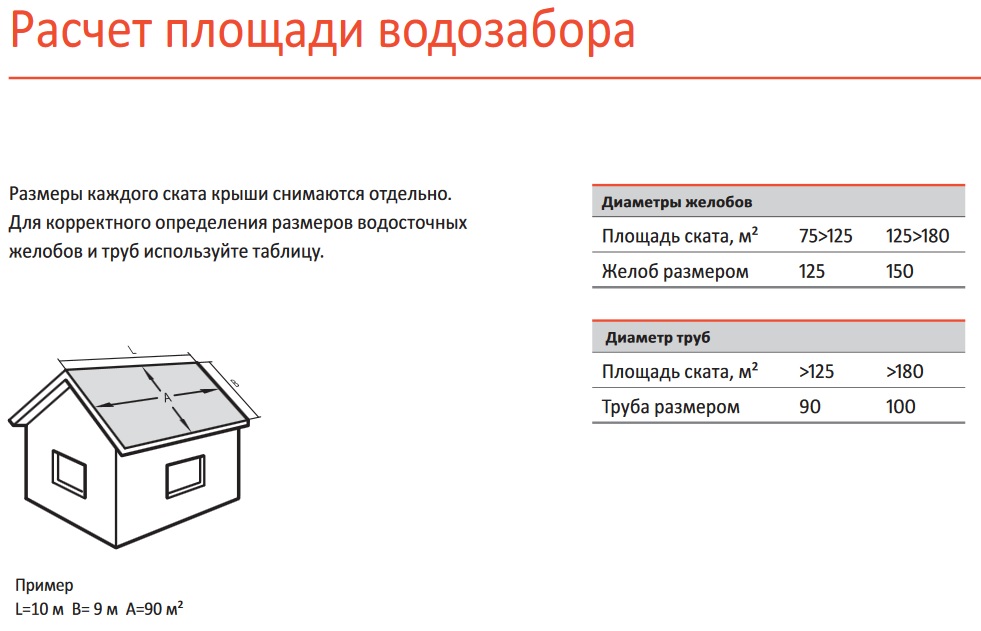

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

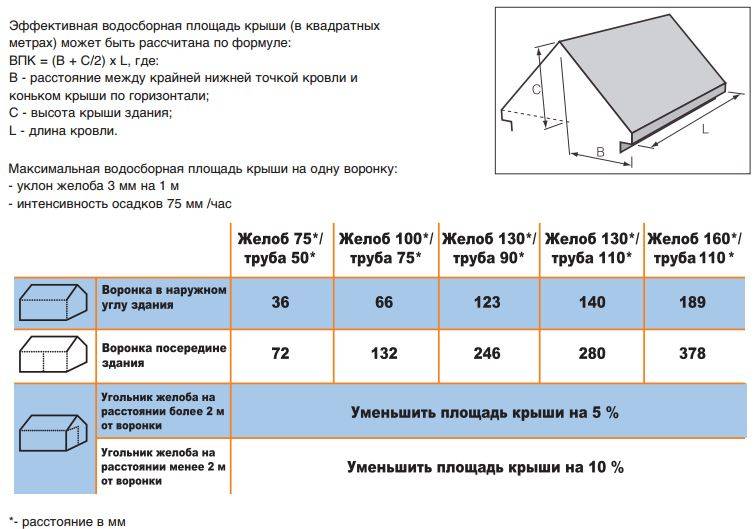

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Типы водостока

Цены на водостоки

~~Водостоки~~

Со скатных крыш водосток может быть организован тремя способами:

неорганизованный, когда вода естественным путем стекает с кровли под действием силы тяжести, попадая на стены и заливая отмостку;
организованный внутренний, когда система водоотведения с кровли находится внутри строения;
организованный наружный, состоящий из труб, желобов и воронок, расположенных на внешней стороне здания.

Организованный водосток схематично

Конструкция внутреннего водостока

На кровлях, имеющих скаты, могут обустраиваться водостоки неорганизованные и наружные организованные. Притом первые используются все реже – строители отдают предпочтение вторым, несмотря на необходимость дополнительных вложений в строительство и проведение определенного ряда работ.

Детали водосточной системы серийного производства

Ранее в России часто системы водоотведения с крыш не было – просто выносы кровли делались побольше и вода стекала по ним на землю. Вернее, это называлось как раз неорганизованным водостоком. Но в этом случае к фундаменту строения предъявлялись особые требования, а окружающее пространство вокруг дома имело хорошую гидроизоляцию. Такой метод до сих пор актуален и применяется, но все-таки обычно обустраивается только в регионах с минимальным количеством осадков (не более 300 мм в год). Все возможные условия его обустройства можно найти и прочитать в СНиП 31-06-2009.

Такой водоотвод может использоваться в случае, если высота строения не превышает 5 этажей, а сама крыша должна иметь один скат, уклон которого направлен во двор внутри приусадебного участка. При этом кровля должна быть оснащена козырьком, который выходит за крышу не менее чем на 60 см. Также под таким водостоком не должно располагаться никаких путей передвижения транспорта или человека. Единственное достоинство такого водостока – нет необходимости вкладываться в работы по водоотведению с крыш.

Пример неорганизованного водостока

Неорганизованный водосток не обеспечивает защиты фундамента, он, скорее, снизит его несущую способность. Также со временем он станет причиной разрушения и отделки стен, и цоколя.

Оптимальный вариант организации водостока со скатных крыш – это наружный водоотвод. Благодаря ему вода будет находиться только снаружи здания, собираясь на крыше, стекать только в определенное место. А сам по себе такой водосток прост в монтаже и не потребует особых затрат.

Пластиковый водосток. Мастер-класс (часть 1)

Пластиковый водосток. Мастер-класс (часть 2)

Водосточная воронка для плоской крыши. На скатных крышах внутренний водосток практически не встречается

Подготовительные работы или с чего начать?

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.

Измерить длину карниза со всех сторон крыши

Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции.

Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.

Посчитать количество наружных и внутренних углов крыши.

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

Согласно рекомендациям, для нормального функционирования

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.

Исходя из названия систем водоотведения, можно понять, в чем их отличие. Наружная система монтируется по периметру карниза таким образом, что вода, стекающая с кровли, попадает непосредственно в желоб и далее, за счет уклона, двигается в сторону сливных труб, по которым спускается к земле.

При такой схеме отвода дождевых вод, сливные трубы можно расположить практически в любом месте по периметру крыши, а воду направлять за счет регулировки угла наклона желобов.

Наружная система предпочтительнее для частных домом или многоэтажных с двускатной или вальмовой формой крыши.

Внутренние водостоки монтируются внутри здания, и, как правило, с улицы видны только сливы, желоба вмонтированы в крышу или их может совсем не быть.

Используются такие системы преимущественно для плоских или немного вогнутых крыш с мягкой кровлей. Конструкция может работать по принципу раковины.
