Проект приточной системы вентиляции офиса и его расчет

Кратность воздухообмена в помещениях жилых зданий

Помещения	Расчетная температура (зимой),ºС	Требования к воздухообмену
Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	—
Кухня-столовая	20	1-кратный	По воздушному балансу квартиры, но не менее, м3/час	90
Ванная	25	—	25
Уборная	20	—	50
Совмещенный санузел	25	—	50
Бассейн	25	По расчету
Помещение для стиральной машины в квартире	18	—	0,5-кратный
Гардеробная для чистки и глажения одежды	18	—	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	—	—
Помещение дежурного персонала (консъержа/консъержки)	18	1-кратный	—
Незадымляемая лестничная клетка	14	—	—
Машинное помещение лифтов	14	—	0,5-кратный
Мусоросборная камера	5	—	1-кратный
Гараж-стоянка	5	—	По расчету
Электрощитовая	5	—	0,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

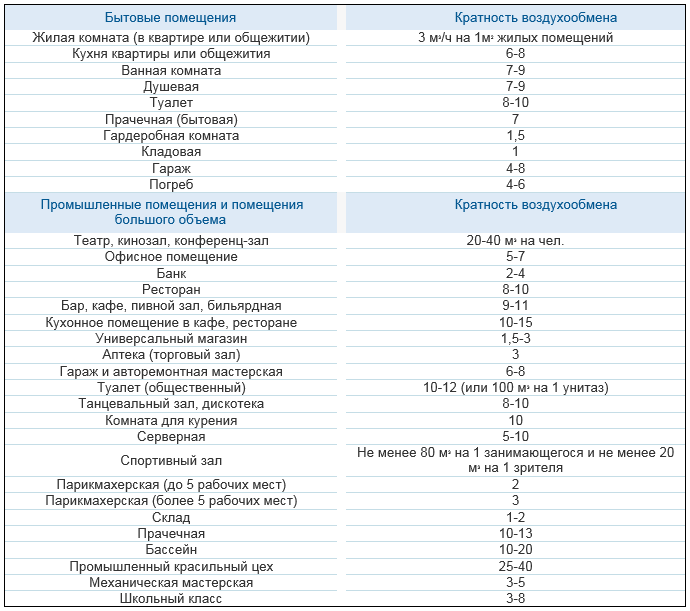

Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

Понятие воздухообмена

Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.

Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.

Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.

Вентиляция помещения расчет по конкретным формулам

Чтобы определить объем вентиляции помещения, нужно произвести расчет:

1. По кратности
2. По числу людей

Формула расчета вентиляции помещения по кратности

Вычисление воздухообмена по кратности означает определение частоты полной смены воздушного объема в помещении за час.

Где:
L является производительностью обмена воздуха, которая установлена в нормах СНиП 41-01-2003 (м3/час);
n — нормой кратности воздухообмена;
S – площадью помещения (м2);
H – высотой данной комнаты (м).

Формула расчета по числу людей

Помимо этого, для выявления оптимального расхода воздуха внутри помещения необходимо определить воздухообмен по количеству людей.

Где:
L является производительностью обмена воздушных масс для приточной системы (м3/час);
N – числом людей, которые находятся в здании;
Lnorm — расходом воздушных масс на каждого человека.

Проектирование

Оборудовав офисную систему вентиляции своими руками, вы можете выбрать и установить декоративные решетки, но лучше доверить разработку проекта и его техническое воплощение профессионалам, если вы хотите получить желаемый эффект в полном объеме.

Проект включает в себя следующее:

1. Расчет тепловых вводов отдельно для каждого помещения с учетом архитектурных особенностей здания.
2. Расчет вентиляционной мощности, которая определяется интенсивностью воздухообмена.
3. Аксометрический вид всей связи.
4. Расчет аэродинамики вентиляционных каналов, который определит оптимальные размеры вентиляционных каналов и возможные потери давления в установке.
5. Выбор полного комплекта необходимых устройств для обеспечения бесперебойной и эффективной работы вентиляции.
6. Расчет необходимого теплоснабжения.
7. Подготовка сопроводительной документации.

При этом важно также принимать решения по таким важным вопросам:

1. Размещение вентиляционного оборудования. Идеальным решением является создание для этой цели специальной вентиляционной камеры.
2. Конфигурация и расположение каналов.
3. Энергопотребление используемого электрооборудования.
4. Необходимость и месторасположение дренажной системы.
5. Возможности и особенности доступа к оборудованию после завершения монтажных работ.
6. Возможность внесения изменений и модификаций в конфигурацию системы.

Для создания профессиональной офисной системы вентиляции специалистам по дизайну также потребуются различные схемы и чертежи, которые будут использоваться для планирования будущих коммуникаций. Наиболее важными документами для такого рода проектов являются:

1. Проектирование системы естественной вентиляции, созданной в офисе во время строительства офисного центра.
2. Архитектурный план участка с указанием расположения дверных проемов и окон.
3. Схема офисного интерьера со всеми рабочими местами, местами сборки мебели и оборудования.

​

Нормы вентиляции офиса

Рекомендуется скорость обмена (согласно ГОСТу 30494-2011) до 1/10 метра в секунду вне зависимости от времени года. Несложно будет подсчитать, что для поддержания объёма обмена воздуха на необходимой скорости нельзя обойтись форточным проветриванием, ведь нужна очень качественная система ввода и вывода воздуха, работать будет которая почти всегда. Помимо этого, к офисной вентиляции (так как на неё идёт большая нагрузка) предъявляют особенные требования.

Схема вентиляции воздуха в офисе

В СанПине 2.2.4 представляют нормативы к вентиляционной системе в офисе. Характеристики воздушного микроклимата описаны ниже:

Если период летний, то оптимальной считается температура от 19 до 21 градуса по Цельсию. Влажность же должна составлять 30-45%, но не более 60. Движение воздушного потока должно быть равным 0,2 — 0,3 м/c.

Если период зимний, то оптимальной температурой считается от 23 до 25 градусов по Цельсию. Влажность не должна превышать 60%, однако её идеальное значение примерно равно 50. Движение воздушного потока должно быть равным 0,3-0,5 м/c.

Также СанПин рекомендует следующий уровень влажности в зависимости от температуры:

1. 40-60% при температуре 22-24°С
2. 70% при температуре 25°С
3. 65% при температуре 26°С
4. 60% при температуре 27°С

Обычно небольшой офисы вентилируют малым количеством устройств. Однако если температуру не удаётся сбить ниже 28 градусов, то нужно подключать доволнительные ресурсы.

Норма воздуха на человека в офисе

Рассчитать нужный воздухообмен — задача непростая. Несмотря на то, что проблема известна достаточно долго, отечественные и западные расчёты об оптимальном значении воздухообмена всё ещё противоречивы и иногда не до конца обосновываются.

Далее представлена информация по нормам расхода воздуха, нужная человеку, в помещении на одного сотрудника:

• Если объём до 20 метров в кубе на человека, то объёмный расход подаваемого в помещение воздуха составит не менее 20 м^3 на человека в час
• Если объём составит 20-40 метров в кубе на человека, то норма будет уже минимум 30
• Если объём помещения на человека более 40 метров, то можно обойтись естественной вентиляцией.
• Если в помещении отсутствуют окна, то нормой уже будет минимум 60 м^3 на человека в час.

Правильный воздухообмен необычайно важен. Он регламентируется множеством документов, соблюдение которых — обязательное условие продуктивной работы в помещении.

Отличная статья 1

• Еще больше интересного:

Физкультурно оздоровительные учреждения

При занятиях в спортивном зале кратность обмена воздуха играет важную роль, поскольку во время физических нагрузок необходимо обеспечить поступление свежего кислорода в легкие каждого из посетителей с учетом достаточно больших объемов зала. Таким образом, требования оговаривают необходимость обеспечения поступления в спортзал при наличии посетителей 80 м3/ч воздуха.

Расчет кратности воздухообмена для бассейна исходит из количества находящихся в нем людей и должен составлять 20 м³/ч в расчете на 1 человека. В то же время, учитывая специфику нахождения в сауне, в бане, необходимо обеспечить смену 10 м³ воздуха в течение каждого часа. При этом учитывая большие объемы вырабатываемого насыщенного пара, можно вести расчет воздухообмена по влаговыделениям.

Помещения детских дошкольных организаций

Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.

Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.

Немного о воздухообмене

Как вы знаете, в жилых домах проектируют системы вентиляции с естественным побуждением.

Местами удаления воздуха из помещений служат кухня, ванна, туалет, то есть наиболее загрязненные помещения квартиры. Приточный наружный воздух поступает через щели, окна, двери.

С течением времени усовершенствуются материалы и конструкция окон. Нынешние конструкции являются совершенно герметичными, что не позволяет совершать необходимый воздухообмен и удовлетворять минимальную кратность воздухообмена.

Подобные проблемы решаются установкой различных систем притока воздуха. Такими являются приточные клапаны в стене, а также приточные клапаны в окнах.

Санитарные требования нормативных документов

В общественных и административных сооружениях нормативные акты предписывают вести проектирование вентиляции сообразно среднему числу находящихся там людей. Если речь идет о непрерывно присутствующих персонах, рекомендованное значение составляет примерно 60 куб. м. Поскольку же подобные объекты посещаются многими людьми, бывающими там лишь короткое время, надо проводить расчет и для них. Рекомендованное значение в этом случае составит примерно 20 м3 воздушной массы. Подобные расчеты требуется проводить для всех помещений по отдельности, независимо от наличия отопления или его отсутствия.

Основы вентиляции

Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.

Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.

Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.

Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.

Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.

Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.

При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.

Рис. 1 — Перетекание воздуха в доме

Планировка вентиляции частного дома включает следующие этапы:

• 1. Расчёт минимальных норм воздухообмена;
• 2. Определение расположения мест притока и оттока воздуха;
• 3. Расчет сечения вентиляционных каналов;
• 4. Определение потребности в дополнительном технологическом оборудовании.

Энергосбережение

В целях экономии энергоресурсов в проекте применены следующие решения:

все наружные ограждения (стены, покрытия, окна) выполнены с учетом условий энергосбережения в соответствии со СНиП 23-02-2003 (Конструкции ограждений приведены в архитектурно-строительном разделе проекта);

для всех систем, потребляющих тепло (теплоснабжения систем вентиляции, тепловентиляторов, воздушно-тепловых завес, отопления) в тепловом пункте и локально в помещениях предусматривается автоматика, сокращающая подачу тепла в зависимости от температуры наружного воздуха и теплопоступлений здания;

предлагается применить для систем отопления офисов автоматику “день-ночь” сокращающую подачу тепла в зависимости от времени суток и дня недели;

каждый радиатор и конвектор оснащается термостатической головкой для количественного регулирования параметров теплоносителя и позволяющей экономить тепло систем отопления, утилизируя теплопоступления от других временных источников (электроосвещение, оргтехника и др); включение систем воздушно-тепловых завес и тепловентиляторов осуществляется автоматически по показаниям датчиков температуры, а также сблокированы с открытием-закрытием дверей и ворот;

ОБОРУДОВАНИЕ И МАТЕРИАЛЫ

Все оборудование и материалы, используемые для строительства Многофункционального комплекса, должны быть:

– сертифицированы для применения на территории Российской Федерации;

– соответствовать требованиям тендерной документации;

– согласовано представителями Заказчика и подрядчика.

В проект указать/ рекомендованные производители и марки оборудования и материалов, соответствующие тендерной документации. Возможность замены оборудования, применяемого в проекте, на аналогичное по техническим параметрам только три выполнении вышеуказанных условий.

• Назад

• Вперёд

Противодымная вентиляция здания

Противодымная вентиляция здания состоит из систем дымоудаления и систем подпора воздуха при пожаре.

Системы дымоудаления предусмотрены:

-из предполагаемых зон коридоров офисной части здания

-из коридоров подземной части здания

-из торговых залов

-из атриумного пространства

-из автостоянок и рампы.

Подпер воздуха при пожаре, системами приточной противодымной вентиляции, предусмотрены: -в тамбур-шлюзы 1 типа;

-в незадымляемые лестничные клети mm Н2;

-в лифтовые шахты.

через сопловые отверстия обеспечены воздушные завесы со стороны автостоянки. Системы вентиляции и кондиционирования воздуха проектируются с учетом требований 2.04-97. На вентиляционных установках устанавливаются шумоглушители. До и после вентиляционного и насосного оборудования устанавливаются мягкие вставки и виброизоляторы.

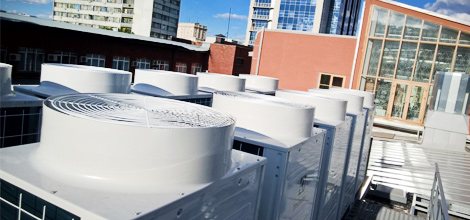

Выбора вентоборудования.

В результате полученных данных, специалисты осуществляют подбор наиболее подходящего оборудования — приточной установки или вентилятораНа сегодняшний день специалисты руководствуются средними параметрами производительности для:

• комнат и квартир – 100-500 м3/ч;
• коттеджей и частных домов — 500 – 2000 м3/ч;
• офисных помещений — 1000 –10000 м3/ч.

Для жилых помещений используется несколько способов расчета вентиляционной системы – определение показателей воздухообмена по кратности, площади и санитарно-гигиеническим нормам. При этом, чтобы предупредить появление посторонних запахов в санузлах и кухнях, специалисты используют исключительно вытяжки без притока воздуха.
