Розетки в доме: как распланировать и где разместить

Какие ставить розетки и выключатели в зависимости от типа и вида

Типы розеток

Нестандартные розетки.  Такие как USB-модели для зарядки телефона/планшета и специальная для стационарного телефона. Их можно разместить в одной рамке со стандартными.

Розетки с крышечкой. Декоративный камуфляж. Для красоты и чтобы скрыть от детских глаз. Крышечка откидывается.

Розетки в полу. У них особая конструкция для монтажа. Их утапливают в пол и снабжают закрытыми лючками. Конструкция с утапливаемой лицевой панелью препятствует скоплению пыли и других инородных тел. В неактивном состоянии панель находится на одном уровне с декоративной рамкой и не соприкасается с токопроводящими контактами. Нажали и скрыли контакты. Удачное, практичное и долговечное устройство. Защита от пыли и детского любопытства.

Умные розетки или дистанционно управляемые.

Используются, когда нужно разместить розетки, которые умеют слушаться вас. Отличие от обычных: их можно запрограммировать на работу в определенное время,  управлять с компьютера, смартфона или с помощью специального пульта. Возможные типы управления:

• радио-модели;

• по телефону;

• с помощью SMS;

• по Wi-Fi.

По внешнему виду:

• накладные, похожи на переходники;

• вмонтированные в стену.

Возможности:

1. Отключать технику, питающуюся от сети:
   — при неисправности;
   — когда никого нет дома;
   — при скачках напряжения;
   — включать и выключать в заданное время;

2. Контролировать состояние техники, подсоединенной к сети.

3. Экономить электроэнергию, в режиме ожидания.

Где размещать выключатель в зависимости от типа

Многофункциональные выключатели — для любителей комфорта. Подходящий вариант для спальни и гостиной. На несколько клавиш программируются разные устройства. Их можно включать и выключать одним нажатием.

Оптимальный вариант 3–4 пластины. На две подключают источники света, например центральный и боковой. На остальные — кондиционер и шторы. В результате получается комфортная среда обитания. Ловким движением руки создается любой сценарий освещения. К тому же к таким выключателям можно подсоединить любую технику или настроить программу-таймер.

Выключатели со встроенным датчиком движения

Включается и выключается вручную. По истечении некоторого времени, которое определяется моделью, свет гаснет автоматически, если не будет зафиксировано движения. Подобный тип не используют для жилых комнат.

Они предназначены для холлов, ванных комнат или гардеробных. Экономия электроэнергии для забывчивых.

Выключатель дистанционного управления

Беспроводной. По сути это пульт дистанционного управления для света. Устанавливается в любой точке помещения, крепится к стене. Не требует дополнительного питания. Работает на встроенном гальваническом элементе. Управляет светильниками посредством радиосигнала.  Ему подчиняются лампы накаливания, а также галогенные, энергосберегающие и светодиодные лампы. Удобно в случае проблемной проводки. Подойдет, если невозможно вывести обычный выключатель в нужное место.

Кнопка Master-off

Супер-выключатель техники. Разместите у выхода из дома или квартиры. Одно нажатие кнопки отключает все розетки, за исключением холодильника и приборов, которые должны работать весь день. Перестанете волноваться, выключили утюг или нет. Безопасность, спокойствие, экономия времени и средств.

Электрика — дело тонкое, без специалиста далеко не всегда можно справиться. Мы готовы помочь. Включаемся в работу на любом этапе. Будем с вами от начала проектирования до конца ремонта.

Розетки в гостиной. Как правильно расположить

Первым делом продумываем меблировку. Учитываем также образ жизни и пожелания.

Начнем с мест отдыха — кресел, диванов.

Высота обычно берется по уровню бедра (75–90 см от пола).

Преимущество в возможности удобного подключения любых приборов, стоящих на поверхностях: настольной лампы, зарядки для телефона, ноутбука и других гаджетов. Если сместить розетку ближе к плинтусу, то будет свисать провод. К тому же родная зарядка иногда бывает очень короткой.

Для торшеров наоборот лучше уровень 30 см от пола. Можно компактно сложить шнур и закрепить стяжкой.

Маскировочный вариант — прячем в плинтусе: для редко используемой техники.

Количество розеток лучше запланировать с запасом по обе стороны дивана и у кресел.

Особые планировки требуют особых решений:

1. Островная планировка, когда диван стоит по центру комнаты.

2. Мебель стоит на достаточном удалении от стен.

3. Зона кабинета или библиотеки в гостиной. Стол в окружении книжных полок.

Эти интерьеры легко испортить удлинителем, протянутым к стене.

В таких случаях должна быть предусмотрена возможность подключать локальное освещение в центральной части комнаты. Здесь подойдут варианты размещения розеток, утопленные в пол.

Для мебели есть 2 удачных технических решения:

• в столешнице выпиливают отверстие, которое при необходимости закрывают Г-образной заглушкой, в нём прячут розетку;

• в корпус мебели встраивают выдвижную розетку с заглушкой на конце.

Телевизор

Для подключения понадобится несколько точек. Высота должна быть продумана. Это позволит:

• максимально приблизить телевизор к стене;

• избежать помех при монтаже кронштейна;

• без труда подключить к ТВ любые кабели.

Настенный телевизор на кронштейне: оптимальная высота розеток около 130 см. Их положение не должно совпадать с выступами на тыльной стороне прибора. Понадобятся 2–3 обычных точки, 1 ТВ- и 1 интернет-слот.  Слоты для колонок музыкальной системы и домашнего кинотеатра.

Для подсчета общего количества розеток:

• составьте список всех электроприборов, которые у вас есть и которые вы хотите купить в ближайшие годы;

• мысленно пройдите маршрут перемещения пылесоса. Для больших комнат установите точки подключения на входе и в дальней части комнаты.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Кухня

Кухня является сердцем дома. Очень требовательным к освещенности является пространство кухни. Как и в большинстве жилых помещений, при планировании электрики в квартире, это может быть один светильник в середине потолка или набор светильников, равномерно распределенных по потолку.

Необходимо помнить о том, что очень часто при работе на кухне необходимо подсветить столешницу. Это может быть линия или набор светодиодных галогенов, помещенных под полками над рабочей поверхностью стола.

При планировании места расположения розеток на кухне учитывайте все кухонные электроприборы которыми вы уже пользуетесь или собираетесь пользоваться.

В случае если у вас планируется кухня остров освещение должно быть спланировано непосредственно над островом. Над обеденным столом в кухне и в столовой лучше всего подходят лампы, которые нависают прямо над ним. Управление освещением два выключателя или более, в кухне необходимо расположить в удобном, доступном месте, предпочтительно в области столешницы.

Розетки в помещении кухни должны быть спланированы с учетом их функционала. Мы не можем забывать и о соответствующем количестве розеток непосредственно над рабочей поверхностью. Они играют важную роль в ежедневном использовании кухонной техники (чайник, тостер, кофеварка, духовой электрошкаф, холодильник, посудомоечная машина, микроволновая печь и т.д.).

Розетки 220 вольт для подключения бытовой техники не должны находиться непосредственно за ними или внутри встроенной мебели, их необходимо разместить в шкафах — под или рядом с ними. Таким образом, легко отсоединить оборудование от источника питания без необходимости разборки мебели.
розетки с заземлением

Советы специалистов по размещению

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также розетка для Ethernet кабеля.

Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

Безопасность превыше всего

Развитие архитектуры интерьеров и современных решений привело к тому, что дизайнеры все охотнее экспериментируют с цветом и оформлением комнат, обращая внимание на цвет стен, отделки и правильное расположение вещей. На переднем плане многие делают ставку на выбор цвета стен, освещения или необходимого оборудования, но в первую очередь они должны обратить внимание на безопасность

Вы тратите очень много времени на оформление помещения, но также хотите его закончить как можно скорее. Несмотря на множество обязанностей, стоит позаботиться о безопасности расположения электропроводки, чтобы не пришлось снова планировать пространство и подвергать себя дополнительным работе и расходам. Электрооборудование может представлять большую опасность для ваших детей, в особенности маленьких, которые любят познавать что-то новое.

Удачное расположение и установка розеток в квартире

До начала размещения электрооборудования стоит определить не только удобное место, но и задуматься о нормах установки розеток в квартире. Существуют принятые стандарты, в которых отражены основные правила установки розеток в квартире. Эти нормы дают общие сведения о размещение оборудования, а также описывают места, где запрещается установка розеток.

Нормы установки розеток дают не только общие сведения о размещении разъемов, но и описывают места, где запрещается их монтаж

Многие ориентируются на определённое значение высоты при установке. Основными нормами сегодня являются «советский стандарт» и «евростандарт».

«Советский стандарт». Этот норматив знаком людям ещё с времён СССР. Многие до сих пор используют его при установке розеток и выключателей в доме. По данным рекомендациям, выключатели устанавливаются на уровне плеча. Расстояние составляет 160 см от пола. Разъёмы питания находятся от пола на расстоянии 90 см, примерно на уровне пояса человека.

«Евростандарт»

Данное понятие появилось одновременно с понятием «евроремонт», когда популярность новых материалов для отделки и более продвинутые технологии привлекли внимание потребителей. Люди стали больше задумываться о том, как сделать помещение максимально комфортным и функциональным

Всё это привело к образованию нового стандарта высоты, где было чётко определено, на каком расстоянии от пола устанавливаются розетки и выключатели. Это расстояние составило 30 см для розеток и 90 см для выключателей.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

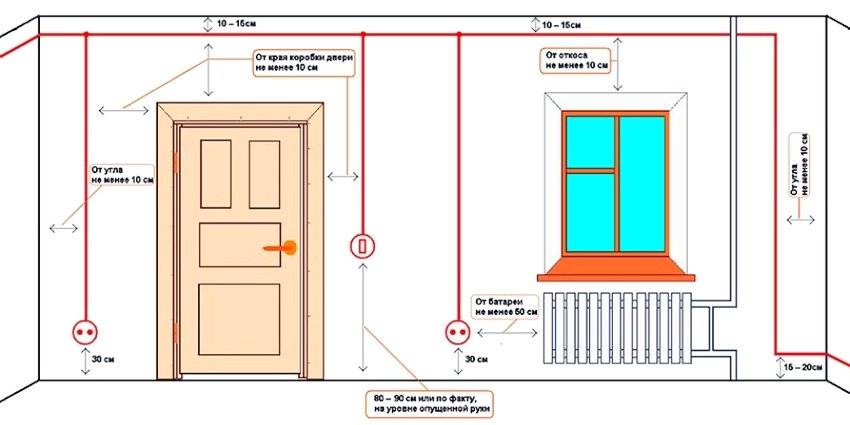

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Защемление

Обычная квартира или дом имеет большое количество разных шкафов, ящиков, мебели с дверями. Запорные компоненты не сложно открываются, и могут навредить ребенку. Бывают случаи, когда защемление случилось с обычной комнатной дверью. Что бы ни случилось подобного, советую купить специальный набор приспособлений.

Ссылки по теме: 8 секретов дизайнеров для обустройства гостиной

Существует множество разных приспособлений для защиты детей, которые блокируют двери, разные устройства, чтобы избежать открытию ящиков и шкафов и ребенок в вашем доме находился в полной безопасности, а родители были спокойны за свое чадо, и могли оставить играть в своей комнате, пока вы занимаетесь своими делами.

Встраиваемые розетки в интерьере кухни ↑

Встраиваемые блоки розеток – это современное и удобное решение для любого помещения. Кухня не является исключением. Такие электрические гнезда представляют собой не что иное, как всем известные удлинители, которые «утоплены» в поверхность того или иного предмета мебели. На кухне в качестве рабочей поверхности служит столешница или днище навесного шкафчика.

Виды встраиваемых розеточных блоков ↑

Встраиваемые конструкции делятся на два основных вида: стационарные и выдвижные.

Стационарные модели устанавливают в выбранной плоскости без возможности изменения положения. От попадания мусора и влаги розетки защищают крышками. Для подключения бытового прибора ее достаточно отодвинуть. Это и есть основным недостатком, так как крышка скрадывает свободное место на столе.

Стационарный встраиваемый розеточный блок

Выдвижные модели лишены этих недостатков. В нерабочем состоянии вам видно лишь крышку блока – его верхнюю часть, которая выглядит крайне лаконично и эстетично, выступая над поверхностью предмета мебели всего на 1-2 мм. Но вам достаточно нажать на саму крышку, углубление на ней или рядом расположенную кнопку, чтобы сработал выдвижной механизм. Он выталкивает блок целиком или частично.

Во втором случае вам необходимо приложить небольшое усилие и вытянуть его до конца. Представшие вашему вниманию розетки будут полностью готовы к работе. Чтобы убрать их, достаточно «утопить» конструкцию в предмет мебели, нажав все на ту же крышку.

Установка выдвижного блока в днище шкафчика

Выдвижные розеточные блоки могут быть вертикальными и горизонтальными. Принципиальных различий между ними нет, но вертикально ориентированные модели имеют свойство быстрее расшатываться при регулярной эксплуатации. Горизонтальные, в свою очередь, могут создавать неудобства при эксплуатации угловых вилок.

Вертикальная выдвижная розетка

Горизонтальный выдвижной блок в столешницу

Встраиваемая розетка на кухне – достоинства и недостатки ↑

Встраиваемые блоки розеток – решение для современной кухни и практичной хозяйки. Их достоинствами по праву можно считать:

• Расширение возможностей по электропитанию мелких бытовых приборов.
• Отсутствие необходимости постоянно искать свободную розетку и подключать бытовую технику к сети попеременно.
• Минимизация количества розеток, установленных на стенах и портящих их внешний вид.
• Простота установки. Ее легко выполнить своими руками.

Недостатки выдвижных розеток:

• Подходят лишь для временного подключения приборов.
• Не могут быть установлены на таком участке столешницы, под которым есть выдвижные ящики или панели.
• Их необходимо придерживать рукой при подсоединении и вынимании вилки, чтобы блок не расшатался.
• Высокая цена на действительно качественные изделия от известных производителей.

Установка выдвижного розеточного блока своими руками ↑

Для простоты установки выдвижные блоки изготавливают со штепсельной вилкой. Ее наличие существенно облегчает подключение столь оригинального удлинителя к электросети. Вам остается лишь выполнить следующие действия:

• В целях безопасности отключить электропитание и надеть резиновые перчатки, не проводящие ток.
• Определить место установки блока.
• С помощью имеющегося в комплекте шаблона сделать отверстие в столешнице или днище навесного шкафчика.
• С помощью крепежных элементов, также идущих в комплекте с розеточным блоком, закрепить его в отверстии.
• Подключите изделие к сети.

Установка выдвижного розеточного блока GTV

Как видите, встраиваемые блоки легко установить самостоятельно. Остальные же моменты рекомендуется обсуждать с опытным мастером-электриком, который может не только выполнить все работы, но и дать грамотный совет по оснащению кухни бытовыми электроприборами.

Источники

• http://kuhnier.ru/decor/vstraivaemye-vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://KitchenGuide.su/dizain/planirovka/vydvizhnye-rozetki.html
• http://sovet-ingenera.com/elektrika/rozetk-vykl/vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://electricadom.com/vstraivaemye-v-stoleshnicu-rozetki-ehkonomyat-rabochuyu-ploshhad-stola-i-ne-portyat-vneshnijj-vid.html
• http://KuhnyaGid.ru/remontiruem/elektrika/vstraivaemye-rozetki-dlya-kuxni.html
• http://kitchenremont.ru/tekhnika/vstroennaia-tekhnika/vydvizhnye-rozetki-dlia-kukhni

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее

Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения
