Что такое распределительная гребенка для отопления: монтаж, расчет, устройство, принцип работы

Назначение распределительной гребенки

Для чего служит гребенка для отопления из полипропилена или стали? Ее основная задача — обеспечить равномерную циркуляцию горячей воды по отдельным контурам. Она является основным элементом распределительного узла, устанавливаемого сразу после котла и перед группой безопасности.

• Нормализация давления, улучшение циркуляции теплоносителя;
• Установив запорную арматуру на входном и выходном коллекторе можно регулировать объем горячей воды в каждом контуре. Это приведет к снижению затрат на энергоноситель;
• При выходе из строя радиаторов или других элементов отопления ремонт можно сделать без полной остановки котла. Для этого достаточно отключить требуемый контур.

Применяя этот принцип работы гребёнки отопления можно оптимизировать тепловой режим системы, а также установить требуемый уровень температуры в каждом помещении отдельно.

Установка гребенки нецелесообразна в домах с большой площадью до 100 м². Для них оптимальный вариант — двухтрубная или однотрубная система отопления.

Расчет пропускной способности гребенок

В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.

Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):

n=n1+n2+n3+n4,

Где:

• n — площадь сечения коллектора4
• n1,n2,n3,n4 — площади сечений патрубков.

Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте.

Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра

Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе.

Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.

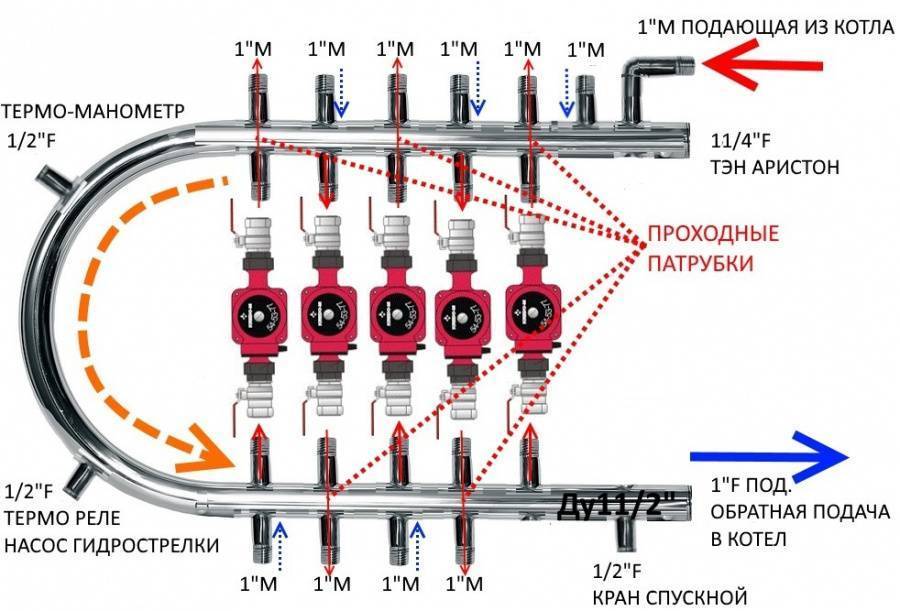

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
3. С этой же стороны следует подключать и бойлер косвенного нагрева.
4. Линии подачи теплоносителя подсоединяют сверху или снизу.
5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

Как выбрать распределительный коллектор

Производители предлагают достаточно разнообразный модельный ряд коллекторных систем, а народные умельцы собирают такое устройство из подручных средств. Выбор зависит от места эксплуатации, стоимости изделия, наличия автоматики, надежности и эффективности.

• Наиболее простой вариант – труба из нержавеющей стали, к которой приварены выходы для подключения радиаторов. Несмотря на видимую простоту, такая распределительная гребенка обойдется в солидную сумму, потому что для удобства эксплуатации потребуется установка дополнительных элементов.
• Более надежный и недорогой вариант – коллектор, собранный из полипропиленовых труб, соединительных тройников, необходимых вентилей и запорных кранов.
• Если же требуется полная автоматика в управлении, то лучше выбрать устройство с максимально возможным набором контролирующих элементов. Расходомеры, датчики температуры помогут равномерно распределить поток тепла между радиаторами и контурами теплого пола. Правда, стоимость такой модели будет довольно высокой.

Помимо экономических факторов на выбор коллектора могут повлиять технические условия эксплуатации: максимальное давление системы, потребление устройством электрической энергии, количество подключаемых контуров и потенциальная возможность их добавления. Коллекторная система отопления возможна только в современных новостройках, где в каждой квартире установлены дополнительные вентили для подключения устройств различной конфигурации.

Распределительная гребенка для отопления своими руками

Сварка стального коллектора

Учитывая высокую стоимость коллекторов, актуальным остается вопрос — как сделать гребенку для отопления самостоятельно. Зная принцип работы коллектора, может показаться, что изготовить его будет несложно — основная проблема возникает при подборе комплектующих. Одним из лучших материалов считаются стальные трубы квадратного и круглого сечения. Однако не всегда можно в домашних условиях работать с ними — для этого потребуется сварочный аппарат.

Альтернативным способом является изготовление гребенки для систем отопления из полипропиленовых труб. Для этого потребуются соединения-тройники и сварочный инструмент для их состыковки. Диаметр входных труб рекомендуется выбирать максимально большой, учитывая принцип расчета отопительной гребенки. Т.е. если диаметр труб в контурах будет 20 мм — это же параметр для основного корпуса коллектора должен быть как минимум в 3 раза больше.

Для изготовления гребенки отопления своими руками потребуется выполнить следующие действия:

1. Замерить расстояние между входными и выходными патрубками контуров.
2. Размер корпуса коллектора должен быть больше измеренного расстояния на 10-15 см.
3. Вырезать трубу согласно полученным размерам и установить на нее патрубки для подключения контуров.
4. Проверить герметичность полученной конструкции.

Гребенка из полипропилена

Следует отметить, что до того, как сделать гребенку для отопления – нужно проверить возможность ее установки для конкретной системы. Проблема может заключаться в тепловом режиме – соединительные фитинги из полипропилена не имеют армирования. Поэтому при превышении температуры возможна их частичная разгерметизация.

Важно, чтобы пропускная способность конструкции была не меньше, чем у трубы, ведущей от котла

Выбор места и установка

Коллектор для комбинированной системы отопления нужно устанавливать в сухом месте, любое устройство в его комплектации имеет в составе металл и нельзя подвергать его опасности коррозии. Принцип работы узла – забор теплоносителя, распределение и сбор, поэтому логично монтировать коллектор для отопления рядом с котлом.

Стена, на которой будет установлен шкаф, должна быть выровнена, чтобы в дальнейшем не производились грязные работы по оштукатуриванию. Если планируется встроенный узел, то в стене необходимо заранее вырезать отверстие по размерам будущего шкафа и установить его. При монтаже наружного узла, в зависимости от вида шкафа, можно сначала установить гребенку и подвести к ней трубы контуров либо первично монтировать коробку и затем уже своими руками собирать коллектор.

Последовательность действий по установке узла своими руками:

1. Монтаж трубопровода;
2. Установка шкафа;
3. Сборка узла;
4. Проверка работы системы.

Для проведения дальнейших ремонтных работ узел необходимо закрыть, чтобы избежать попадания грязи на соединения.

Подключение и регулировка коллектора

После того как коллектор будет установлен, его необходимо правильно подключить. Если в качестве основного элемента обогрева системы используется металлопластиковая труба, то для её соединения с распределителем необходимо использовать специальные фитинги.

Эти соединительные звенья необходимо очень хорошо затянуть как на самой трубе, так и на коллекторе. Для уплотнения таких соединений используются резиновые кольца, которые при осуществлении монтажных работ можно повредить, что станет причиной разгерметизации контура, поэтому соединение металлопластиковой трубы с фитингом необходимо производить очень аккуратно, слегка раскачивая трубу при монтаже фитинга.

Для правильной регулировки распределителя необходимо произвести следующие действия:

1. С вентиля снимается защитный колпачок.
2. Специальным шестигранным ключом полностью закрывают вентиль до отказа.
3. Устанавливают для данного контура отопления минимальное количество оборотов.
4. Отворачивают вентиль на данное количество оборотов.
5. Защитный колпачок устанавливается на место.

Такую операцию необходимо сделать для каждого контура отопительной системы.

Достоинства и недостатки коллекторного отопления

Коллекторное отопление в квартире или частном доме имеет плюсы и минусы. Среди преимуществ этой системы необходимо отметить:

1. Ремонтопригодность. При обнаружении поломки можно с легкостью отключить отдельно взятый участок трубопровода, не прерывая полностью работу системы.
2. Можно применять трубы небольшого сечения. Поскольку каждая выходящая из распределителя ветка питает только один радиатор, то для ее прокладки есть возможность выбрать трубы небольшого сечения, при этом их можно с легкостью расположить в стяжке.
3. Простота эксплуатации. За счет того, что у каждого прибора автономное управление, у владельца дома появляется возможность устанавливать температуру в любой конкретной комнате. А если необходимо, то отключать в помещении приборы отопления. Причем температура в остальных комнатах останется прежней.
4. Можно установить коллекторную систему отопления частного дома своими руками.

Затраты экономического плана – один из минусов данного отопления Для того чтобы создать несколько веток, которые имеют различные характеристики, например разное давление теплоносителя, используют распределительную разводку с гидравлическим компенсатором. Гидрострелка — это вместительная труба, где к выходам подсоединено несколько независимых веток.

За счет того, что подогретая вода с минимальными потерями доходит к радиаторам, увеличивается КПД системы. Это позволяет уменьшать мощность котла, экономя затраты на топливо.

Отопительная система имеет и недостатки. Главные из них:

1. Расход труб. В отличие от классического подсоединения расход труб во время обустройства коллекторной схемы повышается в 2−3 раза. Отличие в затратах обусловлено количеством задействованных помещений.
2. Требуется наличие циркуляционных насосов, что повлечет дополнительные материальные вложения.

Если что-то случится с трубами, придется вскрывать пол Также недостатком является зависимость от электроэнергии: даже при работающем котле во время отключения электричества радиаторы останутся холодными. Поэтому эти системы не советуют использовать в тех районах, в которых отключение электричества — частое явление.

Лидеры продаж

Для ещё более ясного понимания, что такое распределительная гребёнка и как выбрать лучший прибор для себя — необходимо посмотреть лидеры продаж за последнее время. Из этой информации, можно узнать каким требованиям должен соответствовать и какие новые функции добавили производители.

Вашему вниманию предстанут 2 распространенных по всему миру вида распределительной гребёнки и распределительного коллектора, которые обладают самыми современными функциями:

1. Распределительная гребёнка Rehau Rautitan на 2 трубы.Совмещает в себе невыскоую цену и отличное качество. Производитель — знаменитая компания Rehau. Средняя цена по России составляет 700 рублей. Служит для регулирования теплоносителя на нескольких контурах. К прибору можно подключить как обычную холодную воду, проходящую по трубам, так и систему тёплого пола, а также прочие отопительные приборы. Монтаж гребёнки облегчённый благодаря надвижным гильзам при помощи, которых она присоединяется к трубам. Выполнен из латуни, этот материал отличается долгой службой и высокой прочностью.
2. Распределительный коллектор Rehau Rautitan HLV на 11 групп.Коллекторы имеют те же функции что и гребёнки, отличие лишь в количестве подключений — у коллектора их гораздо больше, подключения производятся группами, на холодную и горячую воду отдельно. Компания Rehau доказала высокое качество выпускаемых приборов. Об этом говорят многочисленные покупки Россиянами коллекторов и гребёнок именно от их компании. Распределительный коллектор Rehau Rautitan HLV разветвляет контуры систем радиаторной разводки. Все приборы прошли обязательную проверку качества и необходимые испытания, в том числе проверку давления в экстренных ситуациях. Также как и гребенка, коллектор этой компании сделан из латуни, что говорит о высоком качестве и долговечности. Средняя цена в России на распределительный коллектор Rehau Rautitan HLV — 11 000 рублей. В комплект входит: евроконус, шаровые краны, присоединительные ниппели и встроенный воздушный клапан.

Рынок современных технологий каждый день наполняется новинками, распределительные гребёнки и коллекторы дополняются удобными функциями для удобства применения. Все они имеют свои положительные, и в редких случаях, отрицательные качества. Чтобы выбрать правильную распределительную гребёнку или коллектор для своего дома или квартиры следует узнать максимум об этих приборах тогда, ошибиться в выборе будет трудно.

Правила монтажа гребенки

Правильнее всего устанавливать гребенку таким образом, чтобы все подключенные приборы находились примерно на равном удалении от нее. Однако, даже при очень неравномерной длине «лучей» система будет вполне работоспособной, если только патрубки подающей гребенки будут оснащены регулирующей арматурой, посредством которой можно будет выполнить балансировку.

Коллектор можно закрепить на стене, но поскольку он представляет собой довольно объемистый элемент со множеством выступающих частей, гораздо более удобным будет расположить его в нише.

Монтаж гребенки для отопления

Наилучший вариант — поместить распределительный узел в специальный металлический шкаф для гребенки отопления, который можно купить в магазине либо изготовить самостоятельно. Среди моделей заводского изготовления можно найти как встраиваемые, так и накладные.

Монтаж коллектора не обязательно осуществлять именно в котельной. Если в помещении нет свободного места, гребенку можно «поселить» по соседству, где она никому не будет мешать, например, в кладовке.

Важно только, чтобы относительная влажность в помещении, на которое пал выбор, находилась в нормальных пределах — до 60%.

Назначение распределительной гребенки

Конструкция гребенки

Для чего служит гребенка для отопления из полипропилена или стали? Ее основная задача — обеспечить равномерную циркуляцию горячей воды по отдельным контурам. Она является основным элементом распределительного узла, устанавливаемого сразу после котла и перед группой безопасности.

• Нормализация давления, улучшение циркуляции теплоносителя;
• Установив запорную арматуру на входном и выходном коллекторе можно регулировать объем горячей воды в каждом контуре. Это приведет к снижению затрат на энергоноситель;
• При выходе из строя радиаторов или других элементов отопления ремонт можно сделать без полной остановки котла. Для этого достаточно отключить требуемый контур.

Применяя этот принцип работы гребёнки отопления можно оптимизировать тепловой режим системы, а также установить требуемый уровень температуры в каждом помещении отдельно.

Правила подключения и особенности монтажа

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

Вариант #1 – без дополнительных насосов и гидрострелки

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.

Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.

Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.

Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз)  расход теплоносителя в каждом контуре.

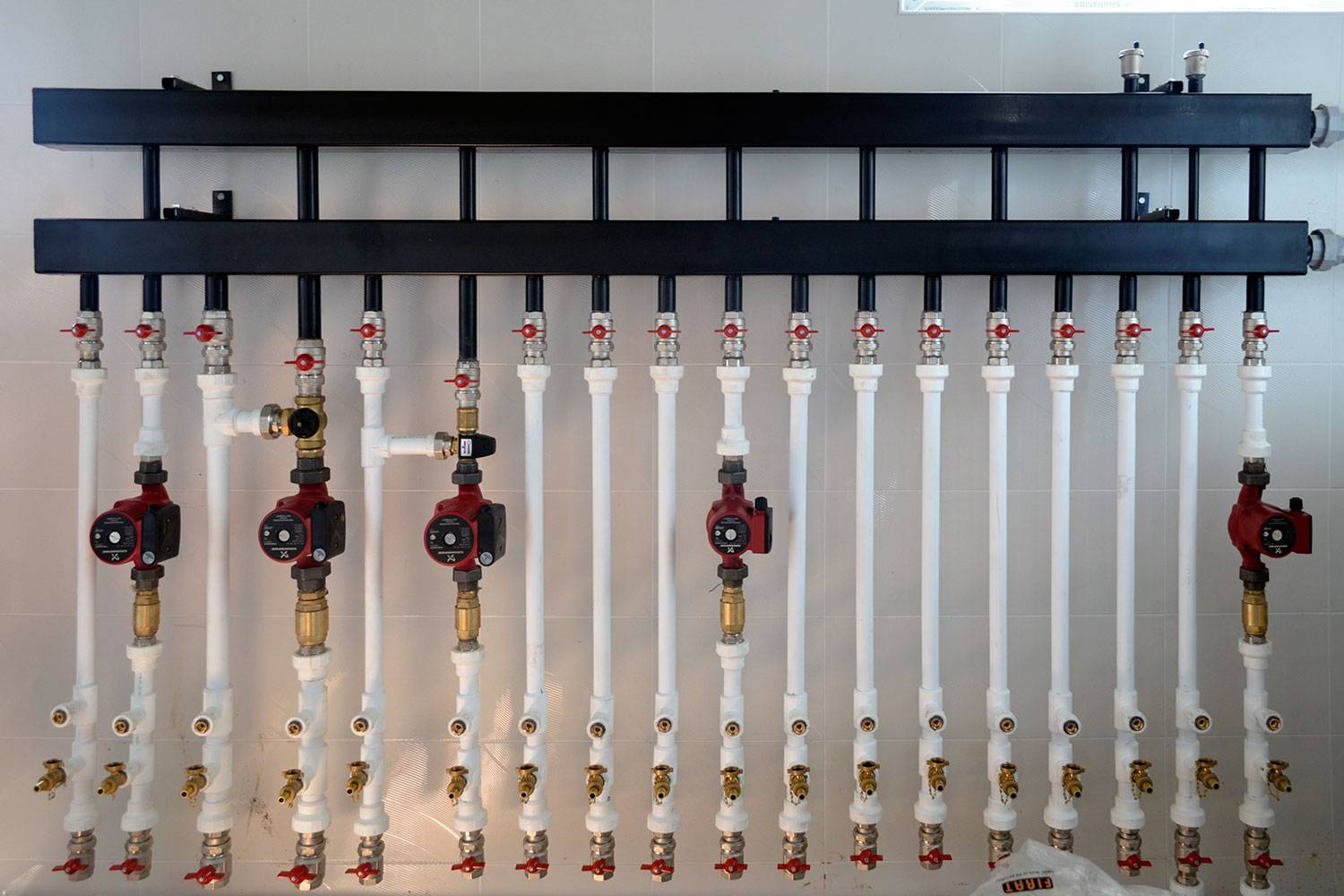

Вариант #2 – с насосами на каждой ветви и гидрострелкой

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.

Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.

Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.

Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).

Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.

К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.

Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.

Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

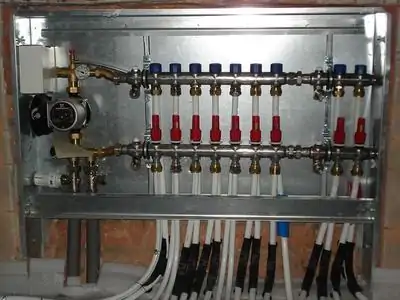

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают расширительный бак. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Правила размещения коллектора

В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее.

В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.

При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.

Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.

О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.

Проектирование самодельного коллектора

Первым этапом работы по созданию самодельного распределительного коллектора является его проектирование. Грамотно созданный проект существенно упростит работу и позволит создать качественный сварной коллектор для отопления, который оптимально подойдет для конкретных условий эксплуатации.

Перед тем, как собрать коллектор отопления, нужно оценить ряд параметров отопительной сети здания:

• Количество отопительных контуров, в которые нужно подать теплоноситель;
• Количество и параметры отопительного оборудования (мощность, температура нагрева, давление и т.п.);
• Необходимость и возможность дальнейшего встраивания в отопительную систему дополнительных элементов;
• Количество дополнительных элементов системы (насосы, клапаны, запорная арматура и пр.).

Далее нужно внимательно рассмотреть особенности подключения разных контуров к распределительному коллектору:

• Электрические и газовые отопительные котлы можно подводить к коллектору сверху или снизу;
• При наличии циркуляционного насоса в схеме отопительной системы подключать котлы можно только с торца коллектора;
• Врезка бойлеров косвенного нагрева и твердотопливных котлов в коллектор может осуществляться только с торцевой стороны;
• Подача каждого отопительного контура подключается к коллектору сверху или снизу.

Чтобы точно и наглядно видеть, как правильно собрать коллектор отопления, стоит изобразить его проект на бумаге или распечатать, если схема создавалась на компьютере. Наличие четкого изображения с соблюдением масштаба и необходимым количеством элементов дает возможность сверяться при работе для предотвращения монтажных ошибок.

На схеме обязательно нужно проставить размеры каждой детали коллектора. Например, расстояние между подающими и обратными патрубками должно составлять около 10-20 см – отклонения в большую или меньшую сторону усложнят обслуживание устройства. Схожее расстояние должно быть между подающей и обратной частью коллектора.

Для чего нужен распределительный коллектор отопления

Это два соединённых блока, у каждого своя функция:

• Контроль подачи горячего теплоносителя к каждому ответвлению: при необходимости любую ветку перекрывают с помощью клапанов и запорной арматуры.
• Регулировка давления в каждой ветке, за счёт чего достигается ровная температура во всех помещениях.

В частных домах с большой площадью и несколькими этажами коллекторы устанавливаются на каждом из них — это позволяет регулировать температуру в каждом помещении.

Система с коллектором имеет преимущества:

• отопление стабилизируется вне зависимости от количества контуров и их протяжённости;
• равномерная нагрузка на трубопроводы и радиаторы;
• корректный возврат охлаждённого теплоносителя;
• ровная температура во всех помещениях;
• очистка теплоносителя от посторонних частиц;
• лёгкая регулировка работы системы (при установке термостатов, расходомеров и смесительных узлов);
• установка коллектора позволяет легко исключить любую ветку из контура для проведения ремонтных и профилактических работ, провести аварийное отключение любой части системы.

Конструкция

Две гребёнки (одна подаёт, вторая отводит), вентили. К этой базе согласно комплектации присоединяются:

• клапаны трехходовые;
• гидрострелка;
• кронштейны;
• расходомеры;
• прочая дополнительная механическая и электронная автоматика.

Конструкция меняется в соответствии с проектируемой мощностью и степенью автоматизации, но основные детали — гребёнка и запорная арматура.

Принцип действия, регулировка

Коллектор обеспечивает разделение потоков теплоносителя по присоединённым к нему веткам. При установке коллектора управление отоплением осуществляется отдельно для каждой ветки. Стандартное количество присоединяемых ответвлений: 2—12.

Систему легко расширить, добавив новые ветки. Контроль показателей проводится для каждого контура в соответствии с параметрами помещений.

По сути, коллектор является узлом системы, в которой подающая и обратная гребёнки отвечают за подачу и отвод теплоносителя. Установленные патрубки соединяют отдельные контуры с центральной магистралью.

Справка. Размеры гребёнки зависят от количества планируемых контуров, но при проектировании системы следует учитывать вероятность расширения. Коллектор всегда можно усовершенствовать и расширить, присоединяя дополнительные ветки.

Это учитывается при выборе месторасположения коллектора. К нему должен быть удобный подход и достаточно свободного пространства для расширения.

Монтаж коллектора в систему отопления

Перед установкой коллектора отопления еще раз проверяется его герметичность и надежность. Монтаж выполняется по заранее составленной схеме. Условия подключения конструкции к системе отопления зависят от материала изготовления гребенки.

Самодельный распределительный коллектор

Важно не только правильно сделать конструкцию, но и выполнить грамотное подключение коллектора отопления. Технология монтажа зависит от типа используемого оборудования. Помимо соблюдения уровня во время установки необходимо учитывать следующие нюансы:

Помимо соблюдения уровня во время установки необходимо учитывать следующие нюансы:

• Электрические и газовые котлы. Они подключатся в верхние или нижние патрубки;
• Циркуляционный насос. Он устанавливается только с торца конструкции;
• Контуры отопления. Подсоединяются в верхней или нижней части коллектора;
• Баки косвенного нагрева и твердотопливные котлы устанавливаются только в боковой части.

Для системы теплого водяного пола обязательно предусматривают защитный короб, в котором будет находиться коллектор. Без него возрастает вероятность повреждения отдельных компонентов.

Следует помнить, что даже при небольших нарушениях в процессе изготовления коллектора повышается шанс неправильной работы системы отопления. Поэтому после установки гребенки рекомендуется провести ряд пробных запусков отопления, чтобы своевременно выявить явные и скрытые недостатки системы.

В видеоматериале можно ознакомиться с примером самодельного коллектора отопления:
