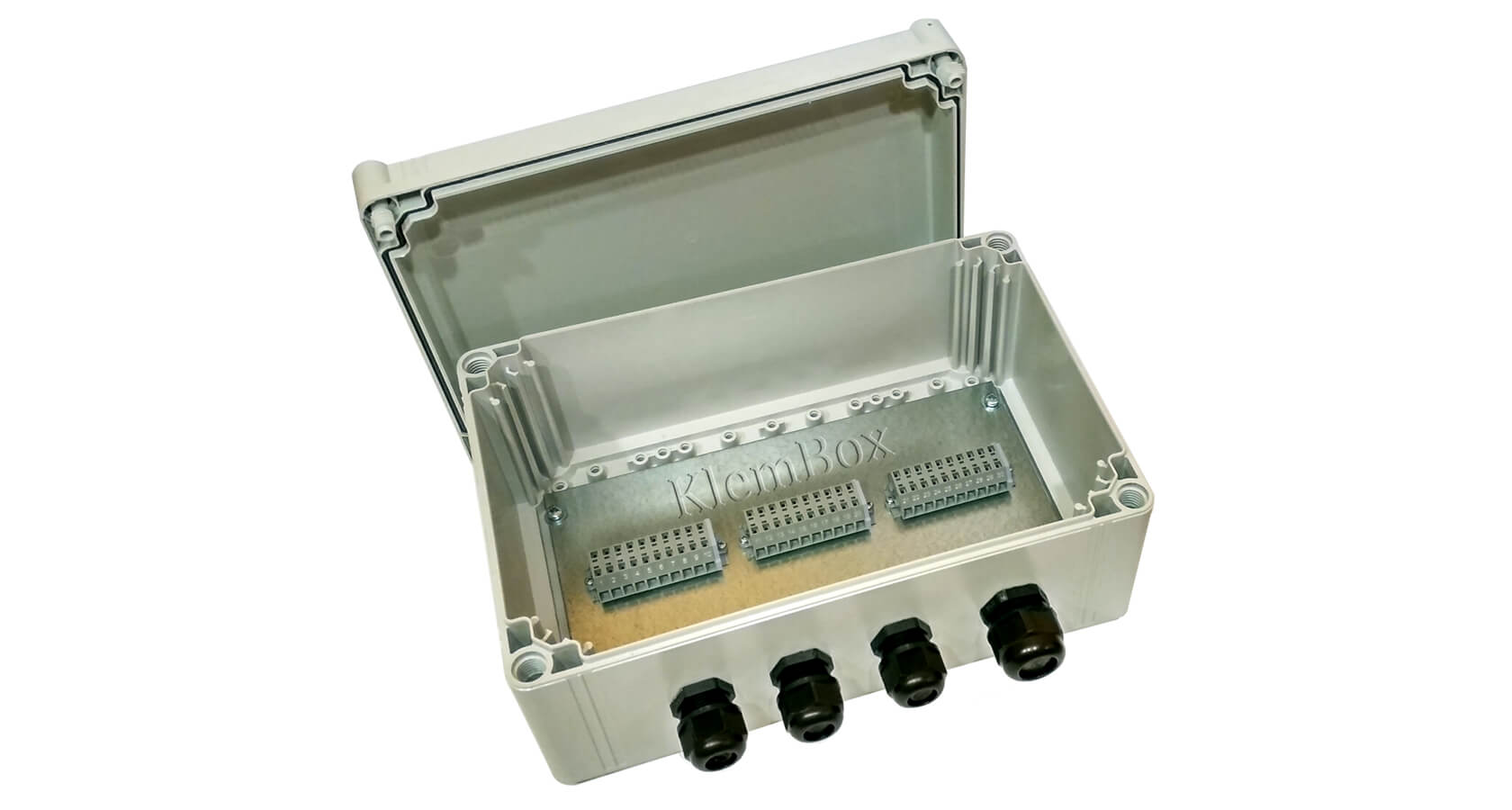

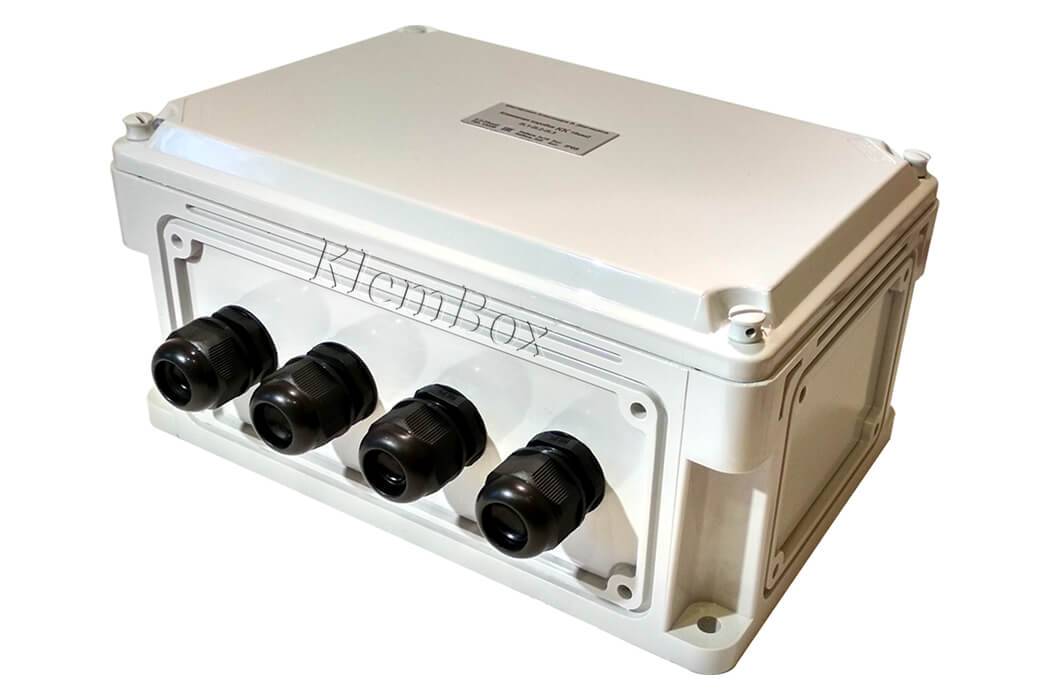

Распределительные коробки для электропроводки с клеммными колодками

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Порядок выполнения работ

Процедура установки изделия выполняется в два этапа. Сначала производится монтаж самой коробки, затем потребитель должен правильно подключить все провода.

Закрепление коробки

Устанавливать изделие надо по следующему алгоритму:

1. Установка девайса выполняется там, где вводится магистральный кабель. Подготовьте место для монтажа изделия. Если оно будет скрытным, то в стене надо проштробить углубление нужного размера. В зависимости от метода крепления изделия сделайте отверстия в стене для фиксации распредкоробки.
2. Электроцепи выходов питания для подключения переключателей, розеток и источников освещения надо провести в распредкоробку с запасом около 5-7 см. Сюда же выводятся кабели для питания газовых котлов, систем кондиционирования, бойлеров и т. д.
3. После укладки выполняется маркировка кабелей. Это надо сделать для того, чтобы в случае ремонта проводки вы знали, за что отвечает конкретный провод.
4. Когда кабели будут помечены, их схему установки следует перенести на общий план электросети комнаты или дома. На схеме надо указать номер и особенности ввода, если это требуется.
5. После монтажа изделия производится подсоединение всех контактов к коробке. Места скруток электроцепей надо обработать изолентой либо установить на них специальные защитные колпачки. После этого скрутки нужно утопить внутрь.
6. Крышка устройства закрывается и фиксируется. На завершающем этапе выполняются внешние работы по креплению с помощью штукатурки либо шпаклевки.

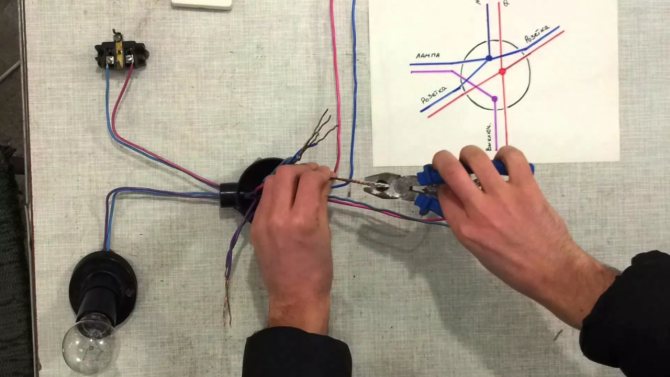

Соединение проводов

Процедура соединения электроцепей:

1. С концов электроцепей с помощью канцелярского ножа надо удалить около 2 см изоляционного слоя. Если вы укладываете провода, обладающие двойной изоляцией, то с внешнего слоя нужно удалить около 5 см.
2. Соединение электроцепей осуществляется в соответствии с цветом, этот вариант считается самым удобным и простым.
3. Используя пассатижи или другой аналогичный инструмент, надо обжать скрутки. Затем их можно заизолировать или установить сверху защитный колпачок.
4. Если на изделии есть монтажные разъемы, то установка производится посредством зажима. Чтобы сделать это, следует прижать провод конкретного цвета к пластине изделия. После соединения электроцепи надо проверить и установить в устройство. Если все работает, то крышка закрывается.

Мы описали процесс скрутки проводов, но есть и другие варианты, к примеру, пайка:

1. Для скрепления электроцепей методом пайки кабели надо оголить. Следует снять 2 см изоляционного слоя.
2. Готовится паяльник с расходными материалами.
3. Металл на кабелях обезжиривается.
4. Начинается процедура пайки. Для этого паяльник надо разогреть.
5. Когда процесс будет завершен, нужно подождать несколько минут, пока соединение остынет.

Также провода можно заварить, этот вариант более актуален для соединения электроцепей, обладающих большим диаметром сечения. Перед выполнением задачи пользователь должен подготовить электроды, а также сварочное оборудование. Сварка кабелей проводится в очках и перчатках, электричество в доме должно быть выключено

Когда провода будут сварены, их придется дополнительно спаять и осторожно обстучать, чтобы убрать лишний металл

«Дядюшка АУ» в ролике рассказал о нюансах соединения и правильном подключении электроцепей в распределительном устройстве.

Для чего нужна распределительная коробка?

Распредкоробка электропроводки в частном доме или в квартире позволит эффективно распределить нагрузку и предотвратить возможные короткие замыкания. Благодаря этому устройству всю сеть можно разделить на разные магистральные направления. В каждую комнату помещения проводится основной кабель, к нему подсоединяются точки доступа, выполненные в виде розеток, переключателей или источников освещения. В разветвительном устройстве подключаются электроцепи и линии, потребляющие энергию.

Кроме основной защиты электросетей от горения, предназначение устройства заключается в сохранности соединений проводов от различных повреждений и внешних воздействий. Наличие коробки позволяет защитить электросеть от попадания загрязнений и влаги. При отсутствии устройства в будущем возможно короткое замыкание либо ослабление контактных элементов на проводниках.

Kamepa88 рассказал о принципиальных отличиях распределительных устройств от разных производителей.

Типы внешней электропроводки

Наружная (открытая) проводка, по сравнению со скрытой проводкой, имеет преимущества в части быстрого доступа к проводке для ее модернизации и ремонта, а также возможностей по противопожарной безопасности.

Открытая проводка имеет несколько различных типов монтажа проводов и кабелей на поверхностях:

• на скобах;
• в гофрированной трубе;
• с помощью коробов (кабель-каналов);
• в плинтусах;
• на керамических изоляторах.

Крепление на скобах является самым простым и дешевым методом наружной электропроводки. При этом провода или кабель крепят к поверхности стены или потолка с помощью специальных скоб. В качестве кабеля обычно используется кабель с 2-й или 3-й изоляцией. При использовании менее качественных кабелей при монтаже надо использовать асбестовую или металлическую подкладку под кабель.

Широко распространен метод наружной электропроводки с помощью гофрированной трубы. В этом случае проводы помещают в трубу, а саму трубу крепят к стене с помощью клипс или скоб. Такая электропроводка плохо смотрится в жилых комнатах и чаще используется в хозяйственных помещениях.

Наружная электропроводка с помощью коробов также не представляет особой трудности. Эти короба неплохо смотрятся в интерьере комнаты. Трудности их использования состоят в том, что они плохо прилегают к неровной поверхности. Кроме того, для сопряжения отдельных секций коробов требуются дополнительные аксессуары.

При необходимости прокладки наружной проводки вблизи пола можно использовать специальные плинтуса, внутри которых имеются каналы для проводов и кабелей.

В последнее время стала также широко использоваться наружная проводка с использованием керамических изоляторов и витого провода. Этот тип электропроводки является испытанным методом для деревянных домов. Благодаря достаточному расстоянию в 10 мм от провода до поверхности стены при такой электропроводке обеспечивается хорошая пожаробезопасность. В то же время электропроводки этого типа можно выбрать элементы, которые будут хорошо гармонировать со стилем ретро загородного дома.

Основными элементами наружной электропроводки с использованием керамических изоляторов и витых проводов являются:

• провода;
• керамические изоляторы;
• распаечные коробки.

Разводка электрики в деревянном доме. Об этом вы прочитаете в следующей нашей статье.

А здесь статья об установке бетонных заборов своими руками.

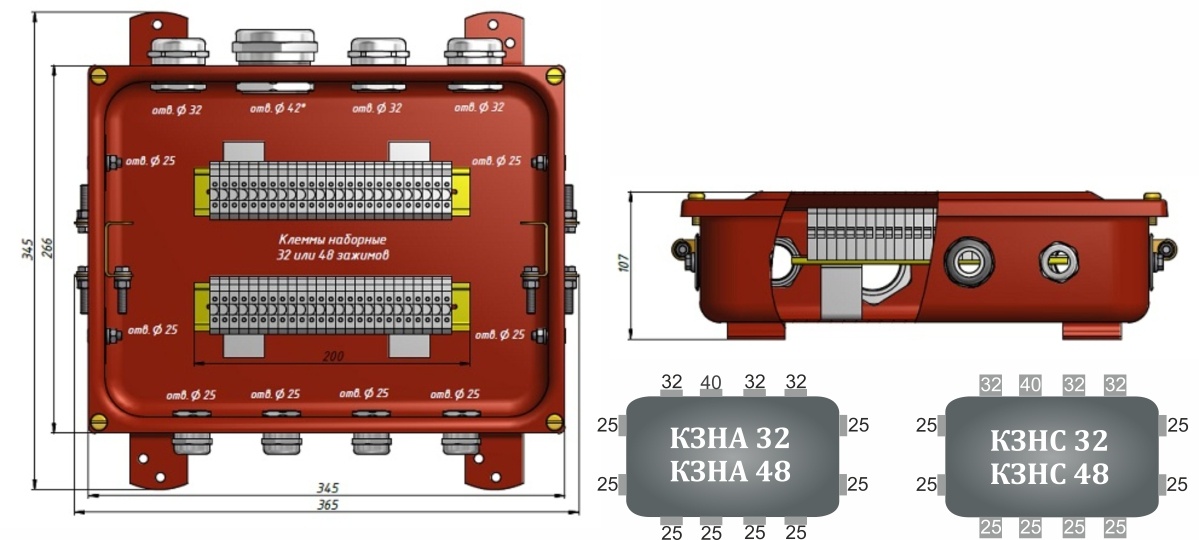

Клеммные колодки

Еще одно соединение проводов в распределительной коробке — с помощью клеммных колодок — клеммников, как их еще называют. Есть разные типы колодок: с зажимами и винтовые, но, в общем, принцип их устройства один. Есть медная гильза/пластина и система крепления проводов. Они устроены так, что вставив в нужное место два/три/четыре проводника, вы их надежно соединяете. В монтаже все очень просто.

Винтовые клеммные колодки имеют пластиковый корпус, в котором закреплена контактная пластина. Они есть двух типов: со скрытыми контактами (новые) и с открытыми — старого образца. В любом из них в гнездо вставляется очищенный от изоляции проводник (длина  до 1 см) и зажимается при помощи винта и отвертки.

Соединение проводов в распределительной коробке при помощи клеммных колодок

Их недостаток в том, что не очень удобно соединять в них большое количество проводов. Контакты располагаются попарно, и если надо соединить три и больше провода, приходится втискивать в одно гнездо два провода, что затруднительно. Зато их можно использовать в ветках со значительным потреблением тока.

Другой вид колодок — клеммники Ваго. Это колодки для быстрого монтажа. В основном используются два вида:

С плоскопружинным механизмом. Называются еще одноразовыми, так как повторное их использование если и возможно, то со значительным ухудшением качества контакта. Дело во внутреннем строении: в корпусе стоит пластина с пружинными лепестками. Вставляя проводник (только одножильный), лепесток отгибается, зажимая провод. Обеспечивая контакт, он врезается в металл. Если проводник, при должном усилии и удастся выдернуть, то лепесток уже прежнюю форму не примет. Потому этот тип и считается одноразовым. Несмотря на это соединение надежное, и использовать их можно. Есть еще специальные клеммники той же формы, но в черном корпусе. У них внутри содержится электромонтажная паста. Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят. Паста предотвращает окисление, позволяя легко соединять эти два металла.

Клеммные колодки Ваго

Универсальные с рычажковым механизмом. Это, пожалуй, самый удобный соединитель. Вставляете оголенный проводник (длинна прописана на обратной стороне), нажимаете на маленький рычажок. Соединение готово. При необходимости перезаделать контакт, рычажок поднимаете, провод вынимаете. Удобно.

Особенность этих клеммных колодок в том, что они могут эксплуатироваться только при малых токах: до 24 А при сечении медного провода в 1,5 мм, и до 32 А при сечении в 2,5 мм. При подключении нагрузок с большим потреблением по току, соединение проводов в распределительной коробке нужно выполнять другим способом.

Инструкция по подключению

Как мы уже говорили ранее, монтаж распределительной коробки может осуществляться открытым и скрытым способом. Рассмотрим основные этапы каждого из способов.

Открытый монтаж

Данный вид установки более простой и не занимает много времени.

К вашему вниманию все пошаговая инструкция, которая поможет самостоятельно установить распределительную коробку в стене:

1. Отключите электроэнергию в доме и проверьте ее наличие с помощью индикаторной отвертки. О том, как использовать индикаторную отвертку, мы рассказывали в соответствующей статье.
2. Отметьте места крепления простым карандашом.
3. Закрепите коробку в бетонной стене с помощью дюбелей. Конструкция изделия включает в себя 2 отверстия под саморезы.
4. Срежьте наконечники уплотнителей для ввода всех групп проводов. Срезы должны иметь диаметр немного меньше, чем сечение кабеля, чтобы защитить проводку от пыли и влаги.
5. Соедините провода между собой. Для этого рекомендуем ознакомиться с цветовой маркировкой проводов. Все что нужно, правильно соединить фазу с фазой, ноль с нулем и землю с землей (для розеточной группы). Чтобы соединить вводную группу с группой выключателей и освещения, прочтите статью: как правильно подключить выключатель света.
6. Заизолируйте места соединения ПВХ изоляцией, если это потребуется.
7. Закройте крышку.

Вот и вся технология установки распределительной коробки в бетон своими руками. Также хотелось сразу отметить, что наиболее надежным способом соединения проводов является пайка и клеммы ваго.

Скрытый монтаж

Установка скрытым способом более трудоемкая, но все же под силу электрику-новичку.

Итак:

Сначала необходимо создать штробы под посадку изделия в бетонной стене

Для этого используйте дрель со специальной корончатой насадкой
Обращаем внимание на важное требование — диаметр штробы должен полностью соответствовать размерам распределительной коробки. Если место посадки будет маленьким, придется выравнивать контуры, если слишком большое – накладывать больше раствора.
Подведите линию к месту подключения распределительной коробки
Высота установки — 10..20 см от потолка.

1. Разведите раствор алебастра и выложите его в штробу, предварительно смочив ее небольшим количеством воды. Также можно заделать штробу гипсовым раствором.
2. Посадите коробку заподлицо со стеной и немного подержите, пока раствор схватиться, после чего шпателем уберите остатки алебастра.
3. Соедините жилы между собой.

1. Установите защитную крышку.
2. Заклейте место установки обоями либо нанесите на крышку тонкий слой штукатурки (финишной). Если не получилось замаскировать электрическую точку, аккуратно вырежьте обои по контуру (пластиковая крышка не будет выделяться на светлых обоях).

Особенности монтажа распределительной коробки

Распределительные коробки играют роль развязок на пути протекания электрического тока к каждому уголку вашего дома. Существуют распределительные коробки для скрытой установки и для открытой установки. Первые утапливаются в стене, а вторые крепятся своим дном на поверхности стен. В зависимости от особенностей места, где вы проводите электричество, могут применяться специальные коробки, защищенные от пыли и влаги. Размеры коробок зависят от количества электрических кабелей и от свойства стен вашего дома. Если стены обшиты гипсокартоном или другим подобным материалом, то используются коробки для пустотелых стен, со специальными креплениями к внутренней части обшивки.

Выполнять установку распределительных коробок, а также монтаж проводов в них необходимо с применением только профессиональных инструментов. Это сохранит помещения от излишних разрушений и возможности электрических замыканий при использовании системы. Так же монтаж кабеля должен обеспечивать крепкий контакт. Доверяя специалисту – профессионалу, вы обеспечите себе долговременную, безопасную эксплуатацию вашего дома или квартиры. Профессиональные электромонтажники нашей компании помогут правильно выбрать необходимые материалы, качественно и безопасно выполнят все электромонтажные работы.

Наша компания осуществляет многие электромонтажные работы, в том числе и в слаботочных сетях.К примеру, можем быстро и качественно установить трубку домофона или полноценную систему видеонаблюдения и охраны.

Заказ генподряда в Ремонт-МСК – это гарантия точности в сроках и безупречного качества строительно-монтажных и ремонтно-отделочных работ! Если Вы еще сомневаетесь, какой фирме доверить ремонт, то посмотрите отзывы о работе с нами и наше портфолио, а дальше у Вас уже не останется сомнений, что стоит обратиться к нам. Нам под силу практически все виды работ: мы занимаемся как дизайном, так и выполнением всех необходимых операций по его воплощению в жизнь. И все это собственными силами, без субподрядов! Профессионализм и креативность Ремонт-МСК сделают Ваш объект таким, о котором Вы мечтали!

Степени защиты распределительных коробок:

• IP 20 – для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
• IP 30 – для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
• IP 44 – для оборудования, которое можно ограниченно использовать на улице, в местах защищенных от прямого воздействия пыли и струй воды, под навесами и козырьками, в помещениях с повышенной влажностью
• IP 55 – для оборудования, которое подвержено атмосферным воздействиям, защищены от пыли и кратковременного попадания струй воды – одни из самых распространенных в электромонтаже распределительных коробок. Чаще всего производители электротехнических изделий указывают именно эту степень IP
• IP 65 – для оборудования, которое подвержено сильным атмосферным воздействиям, полностью защищены от пыли и попадания струй воды, могут использоваться на улице в любых условиях.
• IP 67 – для оборудования, которое подвержено сильным атмосферным воздействиям, расположенные на земле или непосредственно в грунте
• IP 68 – допускается погружать в воду, глубина погружения указывается дополнительно для изделия.

Итак, в зависимости от условий эксплуатации мы можем выбрать подходящий для нас вариант. Для квартирной электропроводки основным видом распределительных коробок будут РК со степенью защиты IP 55. Они удовлетворяют потребности квартирной электропроводки в 99% случаев.

Для соблюдения степени IP в процессе монтажа и расключения распределительной коробки следует соблюдать требования. Вводы в такие распределительные коробки защищены сальниками, в которых прорезается отверстие, соответствующее диаметру кабеля, трубы пвх или гофры.

Распределительные коробки для внутренней установки. Их основное отличие от распределительных коробок наружной установки в том, что для монтажа требуется предварительно подготовить основание. Их можно разделить на два вида:

• распределительная коробка для установки в бетон (кирпич)
• распределительная коробка для установки в гипсокартон

Для монтажа таких распределительных коробок необходимо предварительно проделать отверстие в основании. В бетоне (кирпиче) коронкой изготавливается углубление для последующей установки, а в кипсокартоне или другом листовом материале соответствующей коронкой изготавливается отверстие для установки распределительной коробки.

При монтаже распределительной коробки в стену необходимо позаботиться о том, чтобы к ней по возможности был доступ и конечно же не забывать где данная распределительная коробка находится. По возможности нужно учитывать и эстетическую составляющую, ведь не в каждый дизайн впишутся крышки от распределительных коробок. Если эту работу доверить профессионалам, то многие проблемы отпадают сами собой. Потому что мастера своего дела хорошо знают как сделать свою работу. Распределительные коробки утапливаются в стену на такую глубину, чтобы крышка распределительной коробки располагалась в одной плоскости с финишной шпаклевкой. Тогда, при оклейке обоев или покраске, распределительная коробка не будет заметна в большинстве случаев, а при необходимости доступ к ней будет возможен. Так же можно задекорировать крышки распределительных коробок под дизайн квартиры

Важно при этом позаботится о том, чтобы была возможность снять крышку распределительной коробки без разрушения стен

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

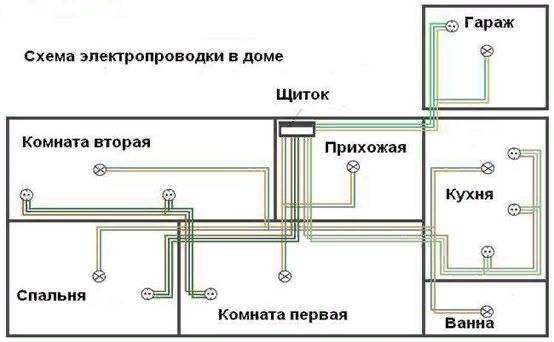

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3. В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Установка распаечной коробки

Сотрудники сайта Электрик-220.ру выполняют монтаж всех типов распаечных коробок в стены из гипсокартона, кирпича или бетона.

Наиболее часто используются распаечные коробки из:

• полипропилена (пластика);
• металла.

Они могут иметь квадратную или круглую форму и предназначаться для обслуживания наружной и внутренней проводки. Для помещений с повышенным уровнем влажности предусмотрены специальные герметичные коробки.

Соединение проводников в распределительной коробке колпачками.

Процесс установки, сложность, продолжительность и стоимость зависят от следующих факторов:

• материала обрабатываемых стен;
• общего количества точек;
• сложности доступа к месту установки.

Перед началом работ по монтажу электрики обязательно принимают во внимание:

• общую схему электрической проводки;
• минимальную длину проводов от узлов соединения до точек потребления;
• высоту стен.

Установка выполняется в пять этапов:

• составление точного плана проводки дома или квартиры;
• подготовка отверстия в стене (для коробок внутренней установки);
• подготовка штроб (канавок, по которым прокладываются провода);
• прокладка проводки;
• расключение проводов (соединение проводов и проверка цепи на работоспособность).

Только электрик-специалист обеспечит правильное выполнение всех этапов, что сделает обслуживание распределительной коробки незатруднительным в дальнейшем, а также гарантирует отсутствие коротких замыканий вследствие ненадежной изоляции проводов.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

• Коробки для использования в помещениях с невысоким уровнем влажности.
• Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование	Изображение	Цена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП		91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410		38
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603		59
Распаячная коробка с крышкой ОП IP54 100x100x55		60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030		46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011		20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045		104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

• винтовые;
• пружинные;
• ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Изоляторы для наружной проводки

При прокладывании открытой электропроводки для крепления проводов используются изоляторы. Эти изоляторы выполняют простую функцию – они являются основанием, на котором крепится электрический провод. В продаже имеются как керамические изоляторы, так и пластмассовые.

Для оборудования открытой электропроводки в помещениях в стиле ретро керамические изоляторы используются как элемент дизайна. При этом используются специальные разноцветные керамические изоляторы.

Керамические изоляторы изготовляются из высококачественного материала и обладают высокими эксплуатационными характеристиками:

• имеют высокую твердость и прочность;
• устойчивы к изменению температуры и влажности;
• имеют высокие диэлектрические характеристики;
• имеют большой срок службы.

При монтаже открытой проводки на изоляторах необходимо выполнять следующие требования:

• от края розетки, выключателя или распаечной коробки изолятор должен находиться на расстоянии около 4 см;
• при горизонтальном расположении проводов на один метр проводки должно приходиться не менее 5 изоляторов. При вертикальном расположении проводов это расстояние может быть несколько больше;
• при повороте провода надо использовать 2 изолятора, расположенных под углом в 45 градусов.

Как поставить забор из профнастила? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А здесь статья про кирпичные заборы.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Традиционный элемент электрических сетей – распаечная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар

А вот этому вопросу стоит уделить особое внимание

Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.

Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.

Почему монтаж распределительной коробки лучше доверить специалисту?

• Самостоятельно проводить монтаж распределительной коробки бывает невозможно в силу отсутствия у владельцев помещений должных навыков, необходимого опыта и профессионального инструмента и оборудования.
• Работа профессионалов экономит время и освобождает хозяев от необходимости дополнительного контроля электромонтажных работ на каждом отдельном этапе.
• Наши электромонтажники работают в строгом соответствии с ПУЭ последней редакции и проектом. К вашим услугам – грамотные инженеры-проектировщики и электрики. Вы можете быть уверены в качестве монтажа распределительной коробки.

Ремонт двухкомнатной квартиры на ул. Плеханова

Ремонт 2-комнатной квартиры на Олимпийском проспекте

Ремонт 2-комнатной квартиры на 2-м Хорошевском проезде

Ремонт 1-комнатной квартиры на пр.Новомытищинский

Ремонт 2-комнатной квартиры на ул.Педагогическая
