Распространенные ошибки при монтаже
При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:
- Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
- Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
- Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.
Кнопочный диммер, совмещенный с проходным переключателем
Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.
Выключатель с заземлением
Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.
Устройство
Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света.
рабочий механизм выключателя
Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата
По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя
По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.
Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.
Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор).
Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.
Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.
Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:
1. Определиться с расстановкой мебели и элетроприборов в помещениях.

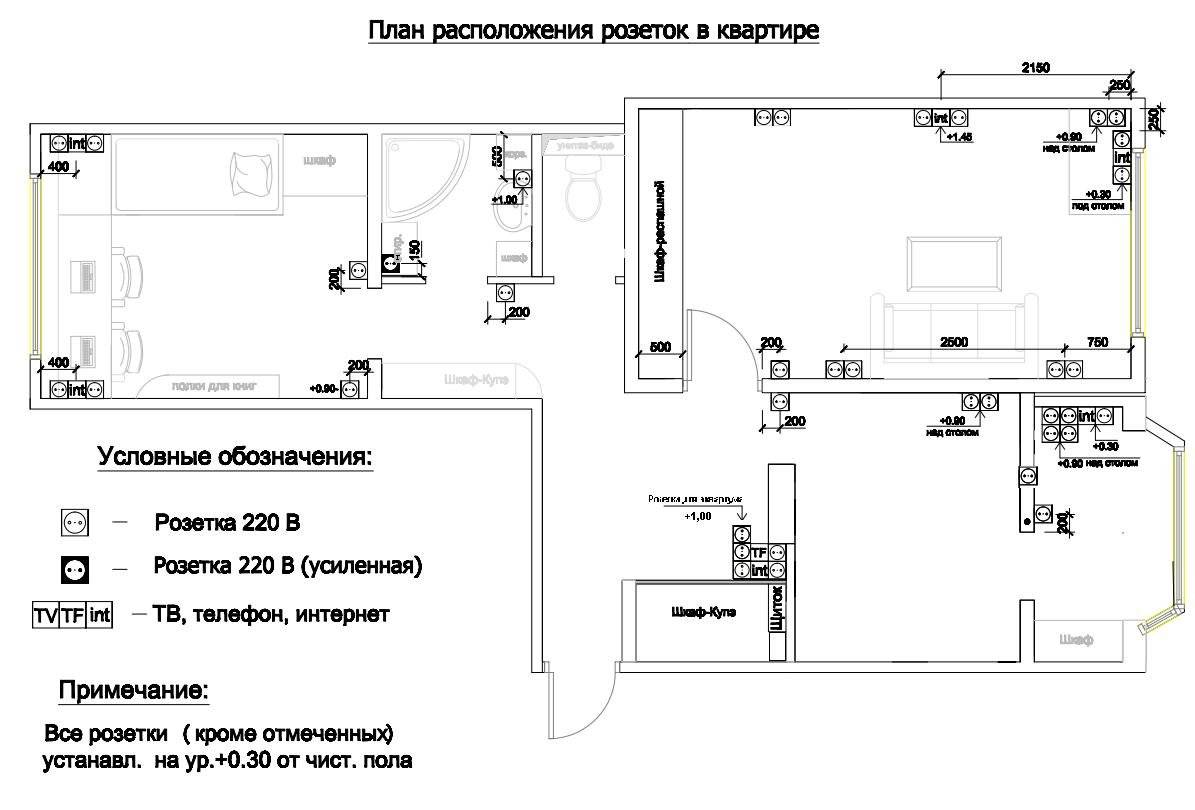

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.
2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.
– Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.
– Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте – 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.
– Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.
3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).
4. Расположение переключателей зависит от типа помещения, так например:
– в длинном коридоре или на лестнице, удобнее установить в начале и в конце
– в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.
Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.
5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

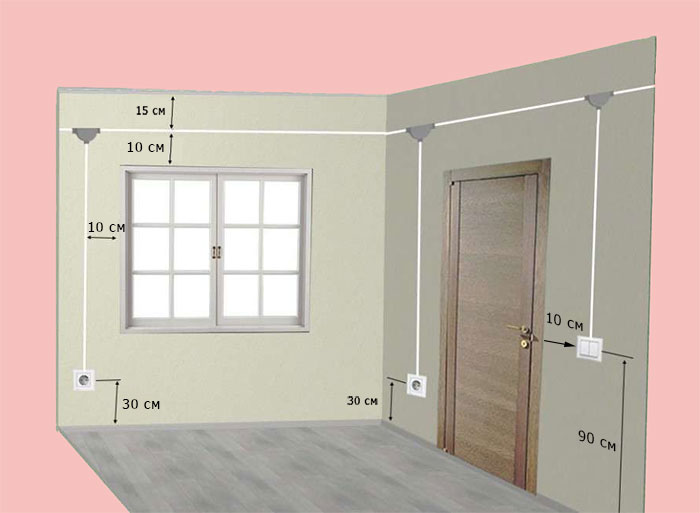

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.
Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.
Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

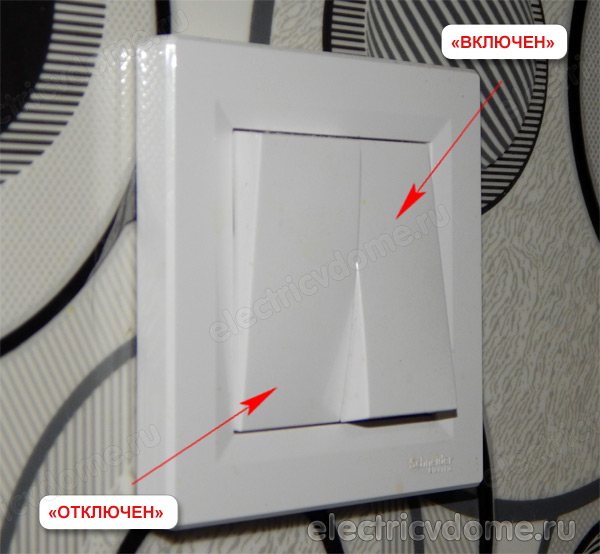

Как лучше ставить стандартный выключатель и рубильник и почему
Во избежание путаниц и хаоса профессиональные электрики всегда устанавливают электровыключатели стандартной конструкции клавишей вверх, по аналогии с рубильниками. Поскольку вторые всегда при поднятии рукояти вверх замыкают цепь, а при ее опускании – размыкают.
Если будет наоборот, то в ситуации, когда необходимо срочно отключить рубящий аппарат, возникнут сложности. Ведь дернуть рукоять вниз значительно легче и быстрее, нежели поднимать ее вверх.
К тому же такая установка рубильников позволяет избежать самопроизвольного замыкания электрической цепи за счет воздействия посторонних предметов и силы притяжения. Поэтому монтаж электровыключателя таким образом, что его клавиша смотрела «вниз», когда лампочка отключена, будет технически правильным.
Новые технологии: сенсорные проходные выключатели
Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».
Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.
Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.
Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером
Важно знать, что диммеры подходят не для всех осветительных приборов
Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.
Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.
На фото — сенсорный выключатель.
Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.
В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.
На рисунке показана схема подключения адаптера параллельно светодиодной лампе.
На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.
Рассмотрим схемы подключения проходных сенсорных переключателей.
Здесь показано соединение двух сенсорных проходных выключателей.
Здесь показано соединение трех проходных сенсорных выключателей.
Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».
В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.
Высота установки розеток и выключателей
В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки? Этот вопрос не такой пустяковый как кажется. Здесь я хочу поделиться собственным опытом. Раньше розетки устанавливали на высоте 1-1,2 метра, а выключатели 1,5-1,7 метра, но в современном строительстве такое расположение считается не совсем удобным. Стоит сказать, что никаких строгих стандартов по высоте монтажа выключателей и розеток в природе нет (ни в ПУЭ, ни в СНиПах и ГОСТах). Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см. Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку. Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см). Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей. Ведь 1 метр — это то, что оптимально для человека.
Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже
В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель. Только тогда вы поймете на какой высоте вам удобнее делать выключатель.
Подключение проходного переключателя
В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.
В разобранном состоянии можно легко увидеть три контактных клеммы.
Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.
Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.
При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.
После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.
Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.
Со вторым выключателем проделываете ту же самую операцию:
ищите общую клемму
подключаете на нее фазный проводник, который будет идти на лампочку
на оставшиеся подсоединяете две другие жилы
Установка розетки в стену
Что понадобиться:
- розетка
- электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
- подрозетник
Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:
- Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
- Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.
- Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
- Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
- Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
- Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.
Первая часть работы завершена.
Подключение
Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.
Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.
Современные способы соединения проводов при помощи клемм и клеммных колодок:
Способы соединения при помощи клемм
Итак,
- Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
- Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
- Рекомендуется убедиться в подсоединении всех проводков.
Включайте питание, и тестируйте работу.
Прочие помещения
В остальных комнатах действуют общие правила, кроме нескольких частных случаев:
- розетка для телевизора: на высоте 140 см;
- над письменным столом: 90 см (при стандартной высоте столешницы в 75 см);
- для компьютерного стола: на высоте до 30 см, розеточный блок из нескольких розеток;
- в больших помещения и длинных коридорах устанавливают два перекидных выключателя — на одном и другом конце. У таких выключателей, с одной стороны, имеется два контакта — ими приборы связываются между собой, с другой — по одному. Первый выключатель подсоединяется одиночным полюсом к фазе, другой — к светильнику. Пользователь может, зайдя в коридор, зажечь свет первым перекидным выключателем и затем в конце помещения погасить вторым.
На какой высоте устанавливать розетки.
В былые советские времена электрические розетки везде устанавливались на высоте 90 сантиметров от пола, что не очень удобно в большинстве случаев.
В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола
. Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.
На электроплиты
по госстандартам устанавливаются розетки на расстоянии 0.9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.
На вытяжной вентилятор
, если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.
3 Запланировать недостаточно розеток
Пожалуй, это самая распространенная ошибка. Те, кто делают ремонт не в первый раз, говорят — розеток должно быть ровно в два раза больше, чем вы изначально запланировали. Мы, конечно, не будем столь радикальны. Но розеток должно быть немало. Посчитайте, сколько предметов техники вы планируете использовать постоянно: телевизор (сколько?), духовка, варочная панель, холодильник, посудомоечная машина, фен, электрическая бритва или электрическая зубная щетка. Даже такие мелочи важны.
Фото: Instagram my_lovely_flat
Сколько нужно розеток?
Даем шпаргалку по каждой комнате. Запишите себе, и адаптируйте под свой интерьер.
В кухне нужно продумать сколько розеток, сколько планируется техники. На фартуке — тоже минимум 4 розетки, для мелкой техники, которая рано или поздно появится.. А еще у обеденной группы — вдруг вы захотите поставить там торшер.
В гостиной должно быть минимум 5 розеток — 2 у дивана, еще 2 — в районе рабочего стола, если он есть. Но даже если нет — розетки все равно предусмотрите. 1 розетку для ТВ, и кстати у современных устройств есть необходимость еще и в интернет-розетке. И про кондиционер не забудьте!
В спальне предусмотрите по 2 розетки с каждой стороны кровати — для бра, прикроватных ламп или зарядки телефона точно пригодится. Можно еще 1 сделать у входа, обычно в нее включают пылесос или, например, обогреватель.
В санузле хватит 2-3 розеток, но зависит еще и от количества приборов. Если у вас электрический полотенцесушитель, есть водонагреватель, и установлена стиральная машина — прибавьте еще 3 розетки. Не забудьте разместить розетки в районе зеркала над раковиной.
На какой контакт подключать фазу: к подвижному или неподвижному
Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.
Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.
В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.
Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой
Выключатель с подсветкой: как правильно установить
Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.
Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.
Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.
Опасна ли неправильная установка выключателя
Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.
Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.
Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.

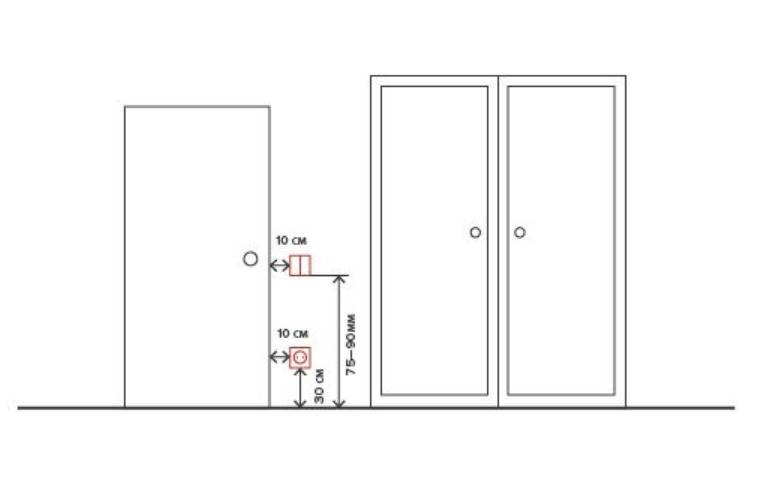

Расстояние выключателя от дверного проема, высота размещения розеток
В ГОСТах, ПУЭ отсутствуют нормативные акты, которые создают конкретные границы размещения выключателей и розеток от дверного проема. Специалисты утверждают, что оптимальная дистанция между дверью и переключателем – 10-15 см. Если сделать интервал больше, приходится тянуться и нащупывать устройство в темноте, что не очень удобно.
Оптимальная высота розеток над уровнем пола – 20-35 см. Однако в некоторых местах высоту лучше определять в индивидуальном порядке в зависимости от использования бытовой техники.
Если в конкретном месте будет организовано рабочее пространство, потребуется несколько розеток, предназначенных для настольной лампы, роутера, зарядных устройств, монитора и системного блока. Оптимальная высота размещения розеток – 80-90 см. Это значительно упростит процесс использования электрических устройств, поскольку не будет необходимости ударяться об углы стола и лазить под ним, чтобы включить или отключить прибор.

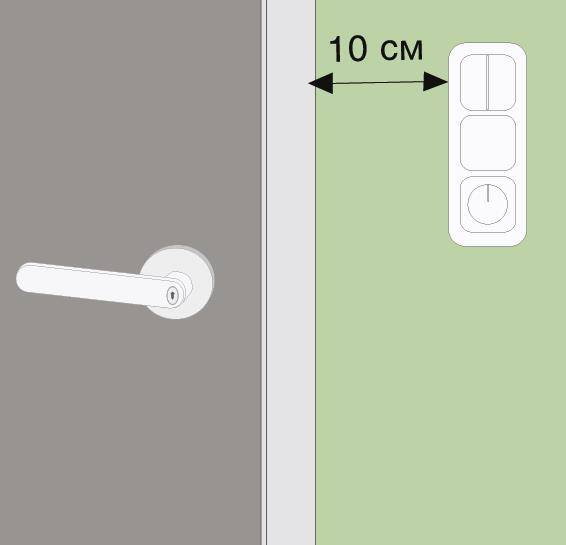

По расстоянию от двери до выключателя в нормативных актах остались преимущественно советские стандарты. В пособии по установке электрооборудования (ПУЭ) приведен следующий список требований:
- Выключатели устанавливают со стороны расположения ручки межкомнатной двери. Высота колеблется в пределах 0,5 — 1 метра.
- К розеткам предъявляется следующее: расстояние от газопровода не менее 0,5 метра.
Европейские стандарты
На евростандарты соотечественники начали обращать внимание относительно недавно. Удаленность переключателей и розеток от пола следующая:
- розетки на высоте – 0,3 м;
- переключатели на высоте – 0,9 м.
Такое расположение имеет как достоинства, так и недостатки. Электрические устройства удобно расположены и не бросаются в глаза. С другой стороны, чтобы дотянуться до устройства, нужно наклониться, часто мебель закрывает доступ к ним.
Положение выключателя по отечественным стандартам
Большинство многоквартирных домов в России было построено еще во времена существования Советского Союза, следовательно, все электроточки размещались по советским стандартам – выключатели на высоте от пола 1,6 м, а розетки – 0,9 м.
Розетки всегда находятся в поле видимости и до них недотягиваются дети. Однако чтобы включить свет, приходится поднимать руку.
Правильное положение выключателя света в спальне
В спальнях рекомендуется монтировать двойные розетки около кровати на расстоянии приблизительно 0,6-0,7 м от уровня пола. Аналогичную высоту составляют прикроватные тумбочки, что в совокупности позволит функционально использовать пространство, подключая ночник, заряжая мобильные устройства и т.д.
Если в комнате планируется устанавливать телевизор, дополнительно устанавливают еще одну розетку для подключения, например, стереосистемы, вай-фай и т.д. Суммарное количество розеток зависит от количества оборудования.
Резервную розетку устанавливают по европейским стандартам для удобного использования пылесоса, утюга, обогревателя и т.д.
На каком расстоянии от двери устанавливаются выключатели в ванной
Если говорить о выключателях и розетках в ванной, прежде всего нужно думать не о функциональности используемой жилплощади, а о безопасности пребывания в ней. Монтироваться розетки должны с умом, поскольку всегда есть вероятность их подтопления. Оптимальная удаленность от пола – не менее 0,5 метра. Обусловлено это тем, что в ванной не применяются низкорасположенные электрические приборы.
В ПУЭ приведено одно требование к размещению розеток в ванной комнате – интервал с душевой кабиной не менее 0,6 м.
Расстояние от проема до выключателя в кухне
На кухне не обойтись без большого количества электрических приборов и бытовой техники, что ощутимо увеличивает нагрузку на электрическую сеть. Во избежание поломок и возгораний требуется разводку при необходимости заменить новой. Общие рекомендации, обязательные к ознакомлению:
- Для монтажа и подключения вытяжки розетку требуется размещать практически под потолком, на высоте не менее 2 метров.
- Одна из групп электрических приборов предназначена для напольных бытовых приборов, наиболее распространенные среди них — холодильник, духовой шкаф, морозильная камера, возможно, и стиральная машинка.
- На высоте 1,1 м от уровня пола устанавливают силовую группу, предназначенную для нагревательных устройств.
Расстояние выключателя света от поверхности пола и дверных проемов зависит от технических характеристик помещения. Как правило, наиболее практичной высотой является уровень опущенной руки человека.
Нормативные документы
Не существует нормативных документов, которые регламентирует установку выключателей света. Если изучить документ под названием «Правила устройства электроустановок (ПУЭ)», можно отыскать информацию, которая касается рубильников. Согласно пункту 4.1.9, аппарат должен устанавливаться так, чтобы предотвратить самопроизвольное включение под воздействием силы тяжести.
Это значит, что выключатель должен включаться вверх. Требование обусловлено необходимостью предотвращения нештатных ситуаций. Например, упавший на рубильник предмет разомкнет цепь, и от этого никто не пострадает. Также в нештатной ситуации опустить рычаг вниз под своим весом намного проще, чем поднять его.
Автоматические выключатели также предполагает подачу электрического тока при поднятии флажка в верхнее положение. Здесь можно заметить, что поднятие требует большего усилия чем спуск. Даже старые «автоматы» с двумя кнопками имеют маркировку, где верхняя кнопка включает подачу тока, а нижняя прерывает.
Положение выключателя определяется по аналогии с рубильниками и «автоматами». Это позволяет отключить питание в экстренной ситуации, не задумываясь о конструкции устройства.
Устанавливая выключатели Legrand, можно заметить, что производитель указывает расположение ввода и вывода фазного провода. Поскольку электропроводка прокладывается по стандартной схеме, ввод расположен снизу, а вывод сверху. На декоративную часть корпуса многие производители наносят надписи «ON» и «OFF», «I» и «O» или «Вкл» и «Выкл».

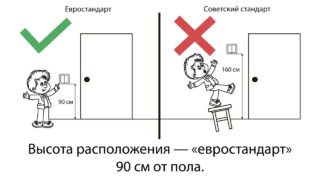

Евростандарт
Высота выключателя от пола по евростандарту – 90 см, розетки – 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:
- Плюс – розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки – их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
- Минус – для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.
