Навесы из поликарбоната к частному дому своими руками: фото современных навесных конструкций

Каркас: варианты исполнения

Навесы не обязательно строить, их можно приобрести для дач и частных усадеб уже в готовом виде. Такой вариант сохранит время и усилия, но может не соответствовать дизайну участка, личным предпочтениям и вкусам. Тем, кто решил изготовить навес самостоятельно, следует определиться, какая конструкция необходима: компактная, которую располагают над самим мангалом, или выполненная в виде беседки, террасы. Любую из конструкций нужно усилить, иначе строение просядет и даст уклон. Обычно в таких случаях применяют столбчатый фундамент.

Даже компактный вариант навеса, должен иметь крышу, выступающую на полметра со всех сторон от мангала. Стандартный размер высокого строения составляет 4х4 метра. На выбор материала для постройки влияет не только гармоничное воссоединение с окружающей местностью, но и финансовые возможности.

Выделяют три вида каркаса для навесов.

Деревянный

Для опор из древесины используют бревна, брус и непосредственно стволы деревьев. Хорошо подходит сосновый брус без черных разводов. Их наличие указывает на вытяжку живицы, что делает древесину гигроскопичной и подверженной гниению.

Деревянные опоры легко обрабатываются, монтируются, не требуют специальных инструментов и большого опыта. Навесы выглядят красиво и подходят для любой местности, особенно территории с наличием растительности.

Но дерево нельзя назвать идеальным для конструкций, выстроенных вблизи открытого огня. К тому же, оно подвержено гниению, поражению грибком, может стать пищей для грызунов и насекомых. С подобными неприятностями можно справиться с помощью современных эффективных пропиток, которые сделают древесину более огнестойкой и прочной.

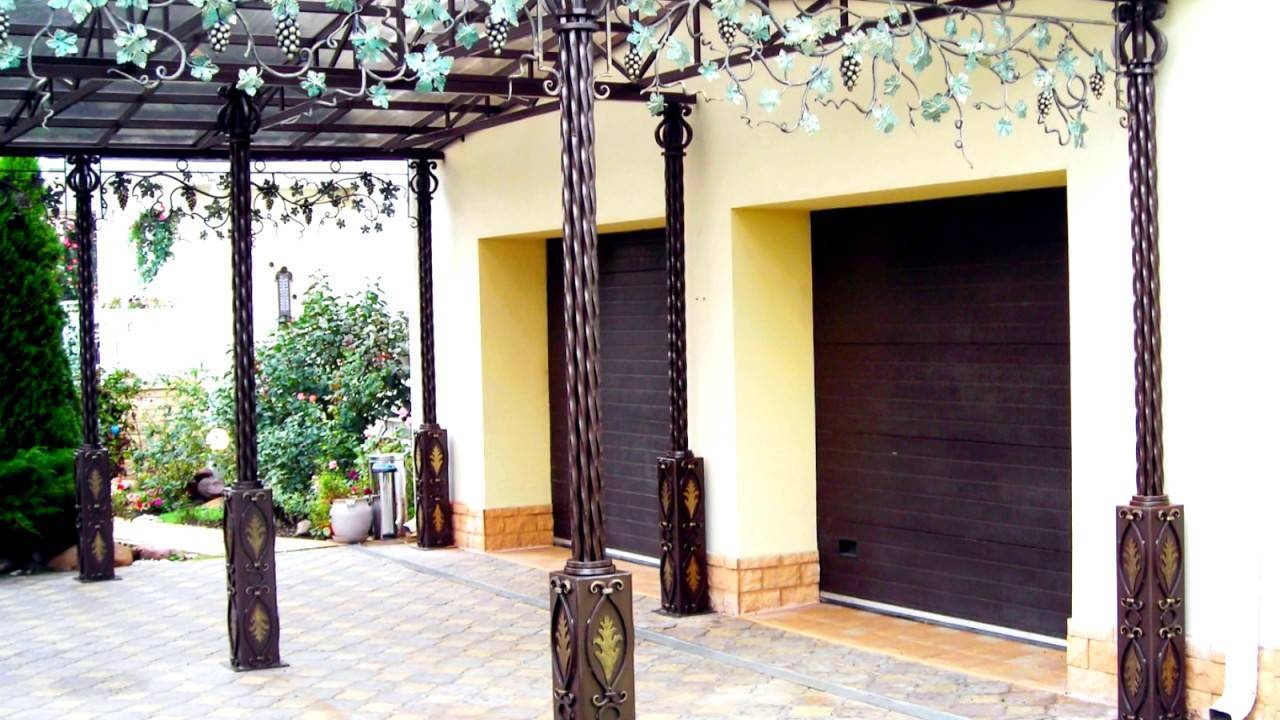

Металлический

Металлические стойки для большого навеса вполне приемлемы, а крыша из такого материала будет нагреваться на солнце. Железные опоры можно скомбинировать с любым видом кровли.

Для небольших конструкций из металла выполняют каркас и крышу над мангалом. Стойки усиливают с трех сторон поперечными перегородками, которые проходят в местах жаровни.

Металл огнестойкий и долговечный, вполне бюджетный, если работы выполнять самостоятельно. Мангалы с навесами могут послужить нескольким поколениям. Но материал имеет и свои недостатки:

Он сильно нагревается на солнце, шумит от дождя и ветра.

Его необходимо обработать от коррозии и нанести защитный слой.

Для монтажа понадобится сварочный аппарат, специальные инструменты.

Каменный

К каменным навесам относят капитальные строения из бетона, кирпича или камня. Они смотрятся дорого и красиво. В дальнейшем, в зоне печи или мангала можно возвести от одной до трех стен, предохраняющих открытый огонь от ветра.

Навес из камня надежен и долговечен, он не боится огня, ультрафиолета, осадков, гниения, коррозии, грызунов и насекомых. Материал не нуждается в отделке, будущем ремонте и дополнительном уходе. Недостатком такой конструкции является высокая цена и сложность возведения.

Как построить навес из дерева?

Дровяник – обязательная постройка на территории дачи или частного дома, где установлены печи и камины. Прежде чем приступать к его возведению, следует выбрать подходящее место на участке и составить чертеж будущей постройки. Правильно сконструированное сооружение позволяет сэкономить финансы, затрачиваемые на строительные материалы. Ну а если соблюдать все тонкости технологии строительства, построенный дровяник прослужит своим владельцам верой и правдой не один десяток лет.

Что примечательно, навес для кусков дерева можно возвести своими руками, не приглашая узких специалистов. В качестве основного материала можно использовать дерево или металл. Металлические конструкции отличаются высоким уровнем прочности и долговечности. Однако для строительства дровяника из металла придется запастись сварочным аппаратом. С деревом в данном случае работать гораздо удобнее.

При составлении схемы будущей постройки важно учитывать многие нюансы. На чертеже должны присутствовать все элементы конструкции, начиная от опорных столбов и заканчивая кровлей

Рядом с каждой деталью сооружения должны стоять цифровые обозначения длины и ширины.

Инструменты и материалы

Строить дровяник следует в теплое время года, когда почва полностью просохнет от остатков зимней влаги. А для создания максимально комфортных условий рабочего процесса необходимо подготовить и приобрести инструменты:

• сварку;
• дрель;
• уровень;
• ножовку;
• болгарку;
• лопату.

Что касается списка материалов, все зависит от задумки владельца участка. Если решено построить металлический дровяник, понадобятся металл, краска, декоративные кованые элементы. При решении создать деревянный навес, список материалов значительно увеличивается. Понадобятся профильная труба, брусья, рейки, наждачка, олифа, краска, гвозди или саморезы, цемент, песок, щебень и геотекстиль.

Что касается материалов и инструментов на возведение крыши, владельцу участка потребуется приобрести наиболее понравившееся кровельное покрытие. Это может быть шифер, профнастил или поликарбонат.

Технология строительства

Построить дровяник из дерева несложно. Этот материал более прост и удобен в работе, весит немного, имеет доступную стоимость. Главное – провести тщательную обработку деревянного основания антисептиком.

Начинать строительство следует с фундамента. Предпочтительно сооружать столбчатый вариант, где число самих столбов напрямую зависит от общей площади конструкции.

Следует разметить место будущей постройки и выкопать лунки (расстояние от поверхности до дна – 50 см, диаметр – 30 см). Туда ставится опалубка и фиксируется слоем песка (примерно 10 см), а также раствором из цемента, песка и гравия.

Берется брус 15х15 см. Из него делается нижняя обвязка. Брусья скрепляются половинной врубкой и стальными уголками. После этого фундамент необходимо гидроизолировать, сверху уложить подготовленную обвязку и прикрепить анкерами. Стальные уголки еще используются для монтажа ребер жесткости, что нужны для создания основы пола.

По углам ставятся опоры. Перед основательной фиксацией проверяется вертикальность угловых столбов. Затем опоры соединяются лагами.

Далее задняя стенка и боковые стороны обшиваются досками с примерной шириной 15 см. Можно взять доски большего или меньшего размера. Между ними должен оставаться зазор в пределах 10–15 см, такие щели создают эффект проветривания.

В поперечном положении от лаг собирается потолочная обрешетка. Поверх нее крепится профнастил или же шифер. Для мягкой кровли следует делать сплошную потолочную обрешетку

Важно, чтобы края кровли имели достаточный свес, позволяющий уберечь печное топливо от дождя.

В самом конце делается пол. Для этого берутся доски и фиксируются на нижней обвязке

Между ними тоже должно присутствовать небольшое расстояние.

Навес для дров из металла

Не хуже дерева смотрятся навесы для дров, изготовленные из металла. Многие выбирают именно металл. И для этого есть свои определённые причины, которые сейчас рассмотрим по-подробнее.

• Долговечность. Про долговечность металла можно много не говорить при достаточном покрытии лакокрасочными материалами десятилетиями с ним не чего не случится.
• Прочность. Способность нести большую ветровую и несущую нагрузку, позволяют не боятся сильных ветров и больших сугробов на крыше.
• Внешний вид навеса из металла. Поскольку несущая способность метала выше дерева то и размеры опор и перемычек будут меньше. Для навеса достаточным будет применение квадратной трубы 30х40 мм для опор, 25х25 мм для перемычек.  Для придания художественности возможно изготовление навеса для дров с применением кованых изделий

Использование металла позволяет строить навесы сложной конструкции.

Крыша для навеса может быть, как односкатной, так и двускатной. Идеальным материалом для кровли будет профилированное железо. Также не плохо смотрится поликарбонат.

Для строительства навеса из металла понадобятся из инструмента:

1. Болгарка для резки металла;
2. Сварочный аппарат с электродами и маской для сваривания каркаса;
3. Молоток;
4. Шуруповерт для крепления кровли.

В отличии от навеса из дерева для строительства навеса из метала необходимо умение пользоваться болгаркой и навык производства сварочных работ.

Опоры металлического навеса желательно забетонировать в грунт. При этом утопить их на глубину в 40-50 см. Раствор бетона берем: 1 часть цемента, 1 часть мелкого щебня и 3 части песка.

Для того, чтобы соблюсти все геометрические размеры, сперва свариваем каркас на земле, а уже потом выставляем и заливаем бетоном. После застывания бетона приступаем к окраске и накрываем крышу.

Для хранения дров изготавливают специальный поддон из досок, также пол можно изготовить и из квадратной трубы.

Строительство навеса для дров из металла не сложно, но требует ряда навыков и соблюдения некоторых моментов:

1. Необходимо иметь навыки работы с болгаркой и умение сваривать метал;
2. Опоры желательно забетонировать;
3.  После сваривания конструкции для избежания коррозии произвести окраску;

Стены как навеса из дерева, так и из металла, а также крышу можно зашить поликарбонатом.

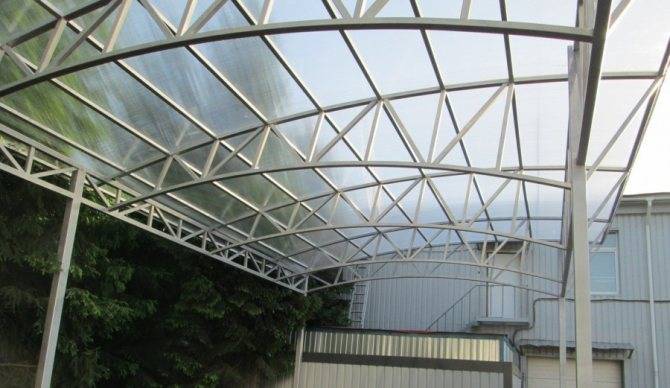

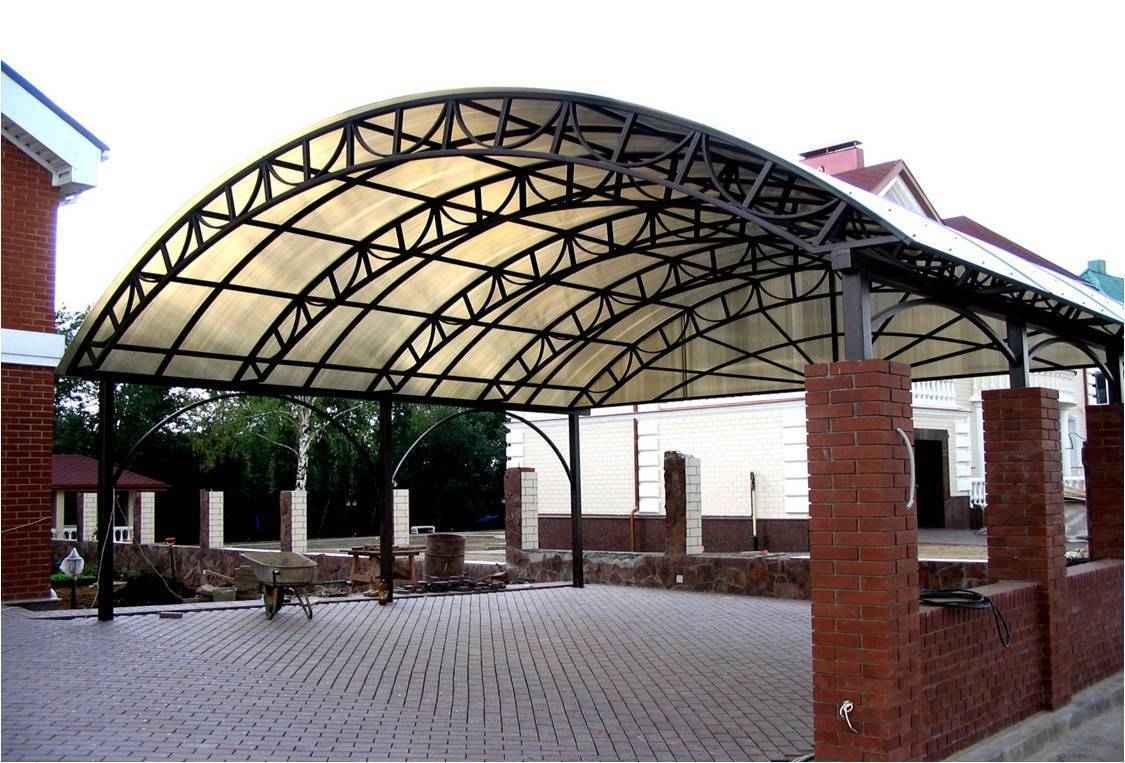

Как сделать арочную крышу

Сделать арочную крышу своими руками не намного сложнее, чем стандартную односкатную. Для этого необходимо изготовить дугообразный каркас, который состоит:

• из несущей арочной конструкции — стропил,
• продольных элементов — обрешетки.

Несущий каркас состоит из дугообразных балок: двух крайних усиленных и промежуточных. Количество промежуточных определяется длиной навеса, деленной на расстояние между дугами, равное ширине листа покрытия.

Рекомендации по изготовлению арочного навеса:

• Каркас нужно делать из трубы размером не менее 25х25х2.
• Арочную металлоконструкцию крепят на закрепленные опоры. Затем монтируют покрытие.
• Покрытие удобно делать из металлического листа или поликарбоната, которые можно изгибать.
• Стальной лист крепят сваркой или кровельными саморезами.
• Изгибать профилированные листы рекомендуют только поперек каналов, ребра жесткости должны идти по дуге. Радиус изгиба панели зависит от толщины поликарбоната.

Толщина листа, мм	3,5	4	6	8	10	16
Радиус изгиба, м	0,55	0,7	1,0	1,4	1,75	2,8

Минимальные радиусы изгиба для сотовой конструкции

Толщина листа, мм	1	1,5	2	3	4	5	6	8	10
Радиус изгиба, м	0,15	0,225	0,3	0,45	0,6	0,75	0,9	1,2	1,9

Минимальные радиусы изгиба для монолитного полимера

Порядок работ:

1. Разметка и нарезка труб для стропильной системы.
2. Изготовление дугообразных стропил при помощи трубогиба.
3. Сварка каркаса крыши, зачистка сварных швов.
4. Окраска металлоконструкции.
5. Установка на опоры, сварка.
6. Разметка и раскрой покрытия кровли.
7. Монтаж покрытия.

Крепление сваркой стального листа удобнее производить внизу. В этом варианте на опоры устанавливают готовую кровлю.

Делаем сами: что учесть?

Решив построить навес своими руками, начинать следует с выбора подходящего места на приусадебном участке. Учитывается красивый пейзаж, удачное направление ветра, расстояние от дома, наличие комфортной тени и близость воды.

По правилам пожарной безопасности, конструкция с открытым огнем должна стоять от дома на расстоянии шести метров. Если учитывать комфортную составляющую, навес лучше построить в таком месте, откуда легко и быстро можно доставить продукты, воду, посуду.

Любой навес, даже компактный, требует возведения фундамента. Для его создания с четырех сторон выкапывают ямы диаметром в полметра и глубиной 50-70 см. Затем следует выложить полости ям в полтора кирпича, армировать и установить опоры. Залить столбы подготовленным бетонным раствором. Четкость конструкции проверяется строительным уровнем.

Заливку фундамента можно осуществить с применением опалубки (в дальнейшем она снимается). Можно на подушку из щебня установить асбестовую или металлическую трубу и залить бетоном. Варианты фундаментального укрепления опор зависят от самих стоек.

Работа над каркасом, в зависимости от материала стоек, происходит по-разному:

1. Металл требует сварочных работ.
2. Дерево можно легко монтировать самостоятельно.
3. Кирпич и камень укладываются с помощью цемента.

На следующем этапе к верхней части стоек по периметру крепят перекладины, которые станут основой для стропил, их материал выбирается заранее. К перекладинам монтируются доски, расстояние между которыми не должно быть более метра, иначе кровля может не выдержать натиска снега зимой. Стропила обшиваются обрешеткой, на которую укладывается выбранный кровельный материал (дерево, поликарбонат, профнастил).

Дымоход можно сконструировать из жести, начинать выводить с расстояния полуметра от барбекю и заканчивать возвышением над кровлей. Поверх трубы необходимо выполнить защиту от осадков из жести.

Выстроенный навес может предназначаться не только для стационарной печи. Переносной мангал, изъятый из сарая на время пикника, тоже нуждается в хорошем месте. Приятно, если этим местом станет навес, защищающий от палящего солнца.

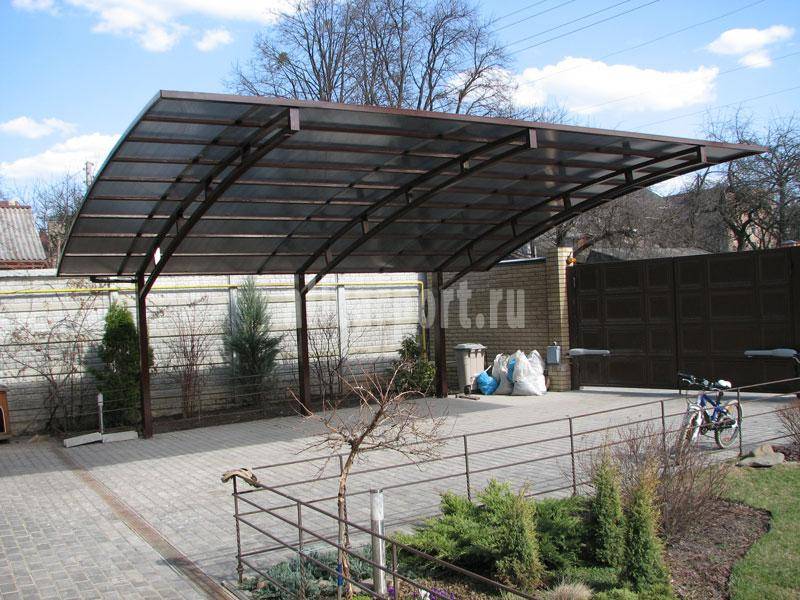

Поликарбонатные навесы и почему они лучше

Достаточно новым материалом для сооружения временных конструкций является поликарбонат. Он стал доступным относительно недавно,  имеет идеальное сочетание цены и качества. Изготовить навес именно из такого материала будет выгоднее по нескольким причинам:

1. Доступность материала. 1 квадратный метр поликарбоната обойдется хозяину в 120 рублей. Возьмем с запасом и немного толще лист – выйдет по 170 рублей. По сравнению с металлом это немного дешевле, а если учесть, что поликарбонат не нужно красить, обрабатывать противокоррозионными смесями, то цена получится вовсе низкая.
2. Абсолютная стойкость к коррозии. Вода, солнечные лучи, кислоты, щелочи – это все не повлияет на структуру материала, поликарбонат будет как новый на протяжении многих лет.
3. Легкость. Небольшой вес дает много преимуществ. Во-первых, его очень удобно транспортировать, привезти можно даже легковым автомобилем. Крепить на крыше еще удобнее. Если выбрать безветренную погоду, то монтаж легко сможет выполнить даже один человек. Один лист будет весить несколько килограмм, он легко поднимается, не перегружает кровельную обрешетку, поэтому можно устанавливать намного тоньше опорные элементы.
4. Гибкость. Если нужно создать экстраординарную крышу, тогда поликарбонат  — лучший вариант. Вы сможете закрутить его даже в бараний рог, так как он эластичный, гибкий, в отличие от любого другого кровельного материала, который нельзя изогнуть.

Процесс сооружения немного сложнее, чем при изготовлении вышеописанных конструкций, но ничего сверхъестественного нет. Устанавливаются (желательно с бетонировкой) металлические опоры 45х45 сантиметров, затем осуществляется обвязка по верху, к которой уже крепится арочный каркас. Единственная сложность – поперечная обрешетка по каждый лист поликарбоната, но ее можно делать через 80-90 сантиметров. К поперечной обрешетке крепятся арочные профили, в которые устанавливается лист поликарбоната. Они устраняют возможную течь при сильных дождях, а также дополнительно уплотняют листы.

Мы рассмотрели наиболее выгодные и простые конструкции навесов, которые можно сделать на даче своими руками, но при желании они могут стать не просто крышей, под которой можно спрятать дрова, но и полноценными украшениями вашего двора. Чтобы дрова и другие материалы, которые будут находиться под навесом, не намокали при сильной грозе, нужно делать скаты крыши немного длиннее, чтобы угол от конца кровельного материала до начала дров был не менее 45%. Чем ниже будет склад, тем «уютнее» будет внутри, но меньше дров в него поместится — учитывайте это заранее.

Организация фундамента и монтаж обвязки

Фундамента здесь будет достаточно столбчатого, шесть-восемь столбов, в зависимости от габаритов и геометрии будущего навеса. Ямы выкапываются стандартные, 50 см глубиной и 30 см диаметром, по их краям делается опалубка высотой в 10-15 см. Заливается все цементно-песчано-гравийным раствором. На застывание фундамента потребуется примерно 4 дня. До тех пор ямы должны быть укрыты целлофаном.

По готовому фундаменту начинаем монтировать обвязку. Она собирается из бруса сечением 15х15 см, между собой элементы скрепляются половинной врубкой + стальными уголками. К бетону обвязка крепится при помощи анкеров, поперек нее, опять же при помощи стального уголка, прикручивается ребра жесткости пола навеса.

Навес для дров своими руками: фото готовой обвязки с установленными на нее ребрами жесткости

Размеры

Размеры навесов зависят от их назначения и выделенной для постройки территории. Например, для того чтобы укрыть мусорные баки, колодец или песочницу, понадобится небольшая конструкция. И совсем другие масштабы будут у навесов, скрывающих три автомобиля или большой хозяйский двор. Автомобильные навесы строят по стандартным параметрам – квадратный вариант для двух машин – 6х6 м, прямоугольные строения – 4х6, 6х8 или 6 на 7 кв. м.

Чтобы рассчитать минимальную стоянку для машины, к ее размеру добавляют 1-1,5 м – чем меньше места, тем сложнее парковаться. Кроме того, учитывается место для открытых дверей авто и возможность комфортной посадки. Что касается высоты, навес не должен быть ниже 2,5 м; чем строение крупнее, тем оно выше.

Плюсы и минусы

Закрытые беседки для дачи отличаются массой достоинств в сравнении с аналогами открытого и полузакрытого типа. Они более функциональны, поскольку их эксплуатация не зависит от времени года и погодных факторов. Они хорошо защищены от холода, порывистого ветра, а летом спасают домочадцев от насекомых, которых на даче обычно немало. Многие проекты характеризуются наличием воды, что упрощает мытье посуды и полуфабрикатов для приготовления пищи.

Внутри она может быть отделана разными материалами, вплоть до вагонки, напольной и тротуарной плитки и реек, что зависит от выбора стилистики дизайна. В зависимости от типа материала и концепции основного строения ее можно оформить в любой из ветвей интерьера, будь то классика, современный стиль, этническое направление или эклектика. Ярким примером такой беседки является вариант с имитацией фанзы, расположенный у водоема. При этом проект позволяет выполнить не только функциональное, и эстетически привлекательное сооружение с определенной исторической нотой.

При желании можно украсить входные группы разными способами, подбирая варианты по своему вкусу. Такие беседки сочетаются с ландшафтом дачного участка, они могут выражать даже привычки хозяев дома, что можно выполнить посредством украшения конструкций интересными аксессуарами (например, уличными фонарями с ковкой, вазонами и бетона или мозаики, сделанными собственноручно).

Как просчитать уровень наклона?

Ключевой фактор, определяющий необходимый уровень наклона односкатной крыши – климат региона. Что бы предотвратить скопление снежных масс во время снегопадов, в северных районах рекомендуется проектировать крышу с углом не менее 30 градусов. Это позволит снизить нагрузку на кровлю за счет самопроизвольного схода снега.

Для географических зон с чрезмерной ветреностью требования кардинально противоположные. Резкий угол наклона усиливает парусность конструкции, снижая ее надежность. К примеру, воздействие ветра и нагрузка на крышу с углом 45 градусов будет в пять раз сильнее, по сравнению с аналогичной кровлей, имеющей наклон 10-11 градусов. Снеговую и ветровую нагрузки региона можно выяснить по специальным картам местности.

Эта карта помогает достаточно точно рассчитать среднегодовую снеговую нагрузку. Этот показатель важен при разработке проекта односкатной крыши и подборе материалов

Еще один параметр, влияющий на угол наклона – тип кровельного материала и его вес. Этот показатель регламентируется производителем. Сооружать конструкцию необходимо с учетом указанных рекомендаций. Несоблюдение этого требования может повлечь протекание конструкции.

Сложив все значения нагрузок, вы получаете финальную цифру расчета. Далее нужно сравнить его с показателями таблицы и подобрать параметры стропильной системы.

В этой таблице приведен ориентировочный расчет нагрузки, оказываемой на стропила. Изменив указанные данные на свои, вы получите расчетную нагрузку на 1 м2 кровли

Чем более пологая крыша устанавливается, тем качественнее должна быть гидроизоляция. Все стыки должны быть обработаны жидким влагоотталкивающим составом. Чаще используется битумная мастика или специальный герметик.

Этапы строительства навеса своими руками

Для того, чтобы заняться строительством навеса на территории частного дома своими руками необходимо тщательно подготовиться к этому и следовать общепринятой последовательности, что заключается в следующем:

• создание проекта, чертежа;
• предварительная подготовка материалов, что будут использоваться;
• подготовка инструментов, необходимых для проведения работ;
• подготовка грунта, выравнивание поверхности;
• установка и бетонирование опор навеса;
• установка продольных балок между опорами;
• настил и крепление крыши (профиля или иного материала).

Такой тип пристройки является атрибутом комфорта и уюта, который гарантирует проведение запланированных ранее мероприятий на свежем воздухе, невзирая на прихоти погоды. Сейчас на рынке в свободном доступе предлагается множество различных качественных материалов, а значит, их можно купить и использовать для создания постройки. Подключив немного фантазии и реализовав свои желания, собственник частного дома способен не только совершить планируемую постройку, но и сделать ее оригинальной, стильной и изысканной.

Недостатки поликарбоната

Как бы красочно ни были описаны положительные стороны этого материала, недостаткам всё же стоит уделить внимание. Например, под воздействием ультрафиолета поликарбонат разрушается

Поэтому при покупке обращайте внимание на наличие защитной плёнки на его поверхности. Это существенно продлит срок эксплуатации поликарбоната.

Помимо этого, он имеет низкую абразивную устойчивость, то есть материал с течением времени требует замены, так как изнашивается и повреждается от механического воздействия. Эстетическая привлекательность его постепенно ухудшается, так как на нём могут появляться царапины, вмятины и дыры. Даже крупный град способен сильно деформировать поверхность листа.

От смены температурных режимов поликарбонат может сжиматься и расширяться. Предусмотрев тепловые зазоры в 2,5 мм на 1 м в диапазоне 40 градусов, элементы навеса не будут выпучиваться или повреждаться от того, что расширились, и давление элементов друг на друга стало слишком сильным.

Поликарбонат бывает разных цветов

Сильное отражение света также можно отнести к недостаткам этого материала. Особенно сильно это ощущается при нахождении под арочной конструкцией. Именно по этой причине обшивка поликарбонатом теплиц и парников нежелательна. Из-за этой особенности драгоценный свет и тепло могут теряться. Для беседок специалисты советуют сооружать плоские кровельные конструкции.

Прозрачность материала можно отнести как к достоинству поликарбоната, так и к его недостатку. Особенно если говорить о том, что нужно сохранить тепло. Затемнив северную сторону сооружения из поликарбоната, проблему можно решить. Она будет отражать свет, а светлая пропускать, и оставлять его внутри.

Лучшие материалы для крыши

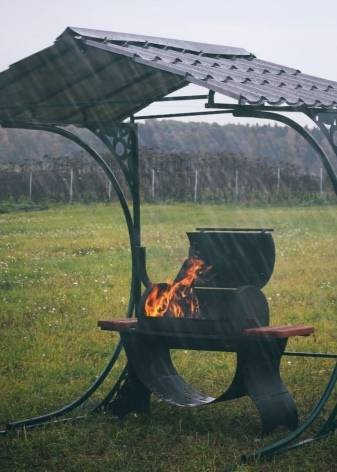

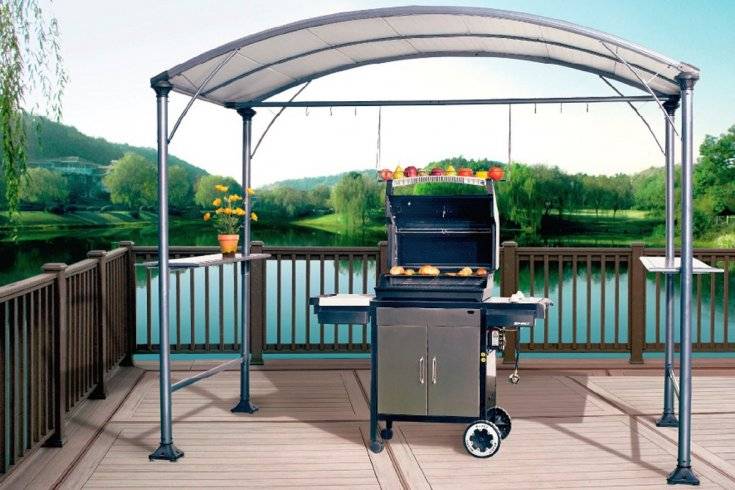

Что касается крыши над барбекю, ее форма может быть самой разнообразной: одно- и двускатной, купольной, арочной или в виде конуса. Проще всего сделать односкатный навес или оформить его в виде арки.

Для защиты трубы над мангалом можно соорудить дымосборник. Он возвышается над уровнем крыши примерно на 120-150 сантиметров и предохраняет конструкцию от попадания дыма внутрь.

Из кровельных материалов для навеса хорошо зарекомендовали себя рубероид и профнастил. Если было принято решение спрятать барбекю под арочным сооружением, рекомендуем использовать цветной поликарбонат. Большие пристройки нуждаются в более серьезном перекрытии – мягкой кровле, металлочерепице.

Необходимость обустройства навесов на участке

Желая пристроить навес к дому своими руками важно понимать, какой цели будет служить эта конструкция и какими характеристиками она должна отвечать.

Зачастую, такие конструкции активно применяются для нескольких целей, определенных их практичностью и декоративными свойствами, к необходимости их возведения относятся такие факторы:

• дополнение стильной и красивой композиции ландшафтного дизайна и украшение придомовой территории, участка или сада;
• практичное обустройство зоны отдыха, бассейна или террасы, с возможностью их защиты от неблагоприятных погодных условий;
• декоративное и функциональное оформление входной группы, защищенное от дождя и ветра, повышение безопасности эксплуатации;
• оформление защищенной площадки для стоянки автотранспортных средств, практичная защита детской площадки возле дома;
• предотвращение попадания прямых солнечных лучей на пешеходные дорожки и установленные в зоне отдыха лавочки или обеденные группы.

В процессе выбора идеи можно предусмотреть дополнительное декоративное оформление навесных построек, с применением разных материалов, кованых и декоративных элементов, козырьков.
