Разводка канализации: составление схемы, выбор труб и этапы монтажа

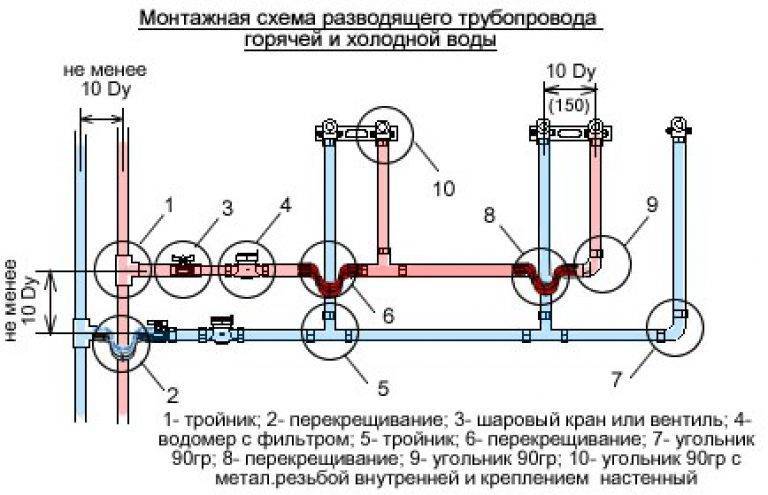

Способы монтажа водопроводных труб

Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.

Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.

Открытая прокладка

Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.

Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.

https://youtube.com/watch?v=UwFHe7AzDJ8

Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.

В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.

Скрытая укладка инженерных коммуникаций

Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.

Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.

В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.

Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.

Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.

Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.

Важно монтировать ветки ГВС над ХВС и оборачивать оба трубопровода изоляционным материалом – мерилоном или ему подобным. В противном случае на магистралях холодной воды появится конденсат, что приведет к разрушению конструкции

Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.

Мне нравитсяНе нравится

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Соединение труб

Наиболее распространенным способом монтажа пластикового трубопровода является раструбное соединение. Она выполняется в том случае если труба или фитинг имеет соответствующий конструкционный элемент — раструб. Процесс соединения следующий:

Раструб и гладкий конец очищаются от загрязнений;
В специальную выемку внутри раструба вставляется резиновый уплотнитель, обеспечивающий герметичность стыков;
Гладкий конец другой трубы смазывать силиконовой смазкой или обычным жидким мылом, после чего его можно легко вставить в раструб до упора;

Схемы соединения канализационных труб из пластика и чугуна

Выбор места приемника стоков и его параметров

Вне зависимости от типа приемника (перерабатывающее устройство или накопитель), его объем должен быть не менее трех суточных норм потребления воды для всех проживающих в доме. Существующими нормами определено среднее значение на одного человека – 200 литров, исходя из чего объем резервуара рассчитывается как 600 л (200х3), умноженные на число человек

При использовании очистных сооружений с несколькими последовательно соединенными резервуарами, принимается во внимание их суммарный объем

Место установки приемника определяется с учетом определенных требований.

Конструкция устанавливается в самом низком месте участка, если последний имеет сложный рельеф.
Расстояния до важных объектов должно соответствовать принятым нормам:

— до источника питьевой воды – до 50 метров (в зависимости от типа приемного устройства, уровня грунтовых вод),

— до дороги – не менее 5 м,

— до водохранилища или другого открытого водоема – 30 м,

— до жилого дома – 5 м.

Схема расположения канализационного сооружения на участке

Что учесть при разводке канализации в частном доме

Есть несколько моментов, которые следует учитывать при разводке канализации в частном доме:

Центральный канализационный стояк зачастую всего один, однако при существенном увеличении степени разветвленности системы в доме может быть не один стояк. В любом случае вывод стоков будет проходить через самую низкую точку, поэтому следует учесть необходимость расположения нескольких стояков на одном уровне.
Нормально функционировать система сможет только в том случае, если она будет высшую и низшую точки подключения. На верхней монтируется фановый стояк, который служит для отвода образовавшихся биогазов. Низшая представлена выходом в общую канализацию. При отсутствии верхней точки запахи будут застаиваться в системе и повысится концентрация газов: аммиака и метана. Образование газовых пузырей станет причиной засоров, чрезмерная концентрация приведет к появлению неприятного запаха в доме.
Вентиляционный клапан необходим для разрежения давления в системе. Устанавливается он на удаленном от центрального стояка участке системы. В последнее время устанавливаются клапана автоматического типа, которые открываются при снижении давления в системе. При нормальном давлении клапан закрыт, воздух не попадает в систему.

Снижение количества поворотов и изгибов позволяет снизить вероятность появления засоров. Для разветвления системы нужно использовать специальные переходники, внутренняя поверхность которых не имеет ребер.

Нюансы обустройства напорной канализации в частном доме

В загородном доме канализация может быть напорного либо самотечного типа. Второй вариант является наиболее популярным. В этом случае сточные воды перемещаются в накопительный резервуар за счет гравитации. В каких ситуациях подойдет напорная система? Ее оборудуют в том случае, когда отсутствуют технические условия для обустройства самотечной канализации.

Когда невозможно сделать самотечную систему:

коттедж уже возведен, при этом он находится ниже уровня канализационной системы;
из-за особенностей рельефа территории не получается проложить трубопровод с необходимым уклоном, например если местность горная, со скальными грунтами либо рельеф крутой вне зависимости от типа почвы;
нельзя использовать трубопровод с большим сечением либо внутренняя канализация имеет сложную конфигурацию.

Некоторые домовладельцы планируют разместить в подвальном помещении сауну, поэтому там необходимо оборудовать туалет и отвод сточных вод. Когда уровень пола цокольного этажа выше отметки наружного канализационного трубопровода, то есть входной патрубок находится выше, самотечную систему не получится обустроить.

Выход из ситуации — напорная канализация, в которой есть специальное оборудование: используются напорные трубы, колодец или резервуар для сбора сточных вод, фекальный насос либо насосная станция.

Функционирование напорной системы отличается. Сточные воды от коттеджа по трубам стекают в герметичный накопительный резервуар. С помощью насоса с измельчителем либо насосной станции стоки перекачиваются и поступают в общую канализацию.

Для расчета и создания проекта такой системы следует обратиться к профессионалу. Если у вас нет опыта проведения подобного вида работ, своими силами спроектировать напорную канализацию не получится. Ее работа будет неправильной, оборудование сломается через короткий промежуток времени.

Структурная схема канализационной системы

Схема канализации содержит три основных составляющих:

сооружение для сбора, хранения, переработки и утилизации стоков;
наружные канализационные сети (рекомендации, какие купить канализационные гофрированные трубы, прочитайте здесь);
внутренняя разводка в доме от мест установки сантехнических приборов.

Внимание! Для монтажа системы, обязателен подробный проект!

Подход, при котором решения принимаются во время выполнения работ, приводит к ошибкам, зачастую, критическим, и лишним затратам времени, сил и средств.

Если дом возводят «с нуля», то проект инженерных сетей, в том числе, и канализации, является составной частью проектной документации для строительства.

В противном случае, его придется составить собственными силами или с помощью специализированной проектной организации перед началом работ.

При наличии такой документации легко определить необходимое количество материалов и объемы работ, необходимость привлечения строительной техники и т.д.

Исходные данные для проекта требуют ответов на следующие вопросы на вопросы:

Каким образом утилизируются стоки – в автономных сооружениях или с подключением к центральному коллектору?
Будут ли проживать в доме постоянно или в течение только летнего сезона (например, в доме на дачном участке)?
Сколько людей будет находиться в доме постоянно?

В результате, определяется:

способ утилизации (водоотведение и водоподготовка для частных домов),
водопотребление в доме,
необходимая производительность канализационной системы и другие нюансы.

Решаются при проектировании и вопросы установки дополнительного оборудования (например, насосов для принудительной циркуляции сточных вод) и доступа специализированного транспорта к накопительным емкостям.

На основании готового проекта приступают к монтажу канализационной системы.

Выгребная яма — простое и экономичное решение

Если поблизости от участка не разведена центральная система канализации, тогда обустраивают сливную яму или устанавливают септик. Все работы производят по СНиПу, в котором прописаны следующие нормы:

от стенки дома до сливной ямы должно быть расстояние более 5 м., при этом минимальный отступ от забора должен составлять 2 м.;
от питьевого колодца до выгребной ямы расстояние должно составлять от 30 м.;
от сливной ямы до капитального строения должно соблюдаться расстояние в пределах 35 — 50 м.;
прокладка канализации не производится близко от водоснабжения, так как между ними должно быть расстояние 3 м.;

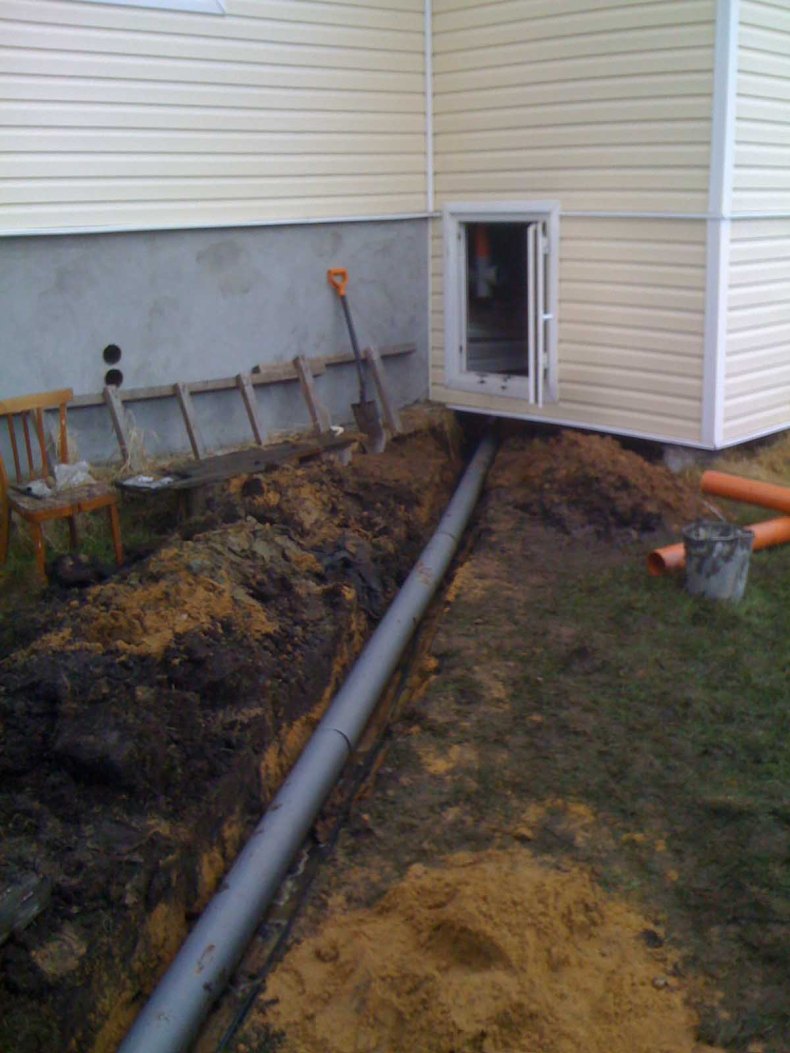

для того чтобы правильно уложить трубы, нужно делать уклон — на каждый метр 3 см, при этом от точки отвода загрязненных вод, выходящих от дома и до той точкой, которая соединяет канализационные трубы со сливной ямой, уклон составит 15 см., так как это расстояние равно 50 м.

Такой проект имеет или большое заглубление ямы, или сантехнические приборы установлены на некоторой высоте. Для расчета размера выгребной ямы учитывают количество постоянно проживающих в доме, и тот факт, что на нужды 1 человека необходимо 0,5 м³. А услугами ассенизаторов пользуются 1 раз в квартал, когда при установке септика ими пользуются раз в полгода.

Глубина установки септика составляет 150 см, а от строения до него должно быть до 5 м. Для резервуара роют котлован, а для того чтобы он не получил деформацию, стенки котлована обустраивают кирпичом или бетонными кольцами. Трубы, проходящие от септика до дома, не должны иметь поворота.

Определяем способ монтажа

Существует три варианта монтажа инженерных сантехнических коммуникаций: открытый, закрытый и комбинированный. Каждый из них имеет свои особенности, которые необходимо хорошо знать, чтобы выбрать оптимальное решение.

Открытый

Данная технология считается самой простой и экономичной в плане финансов и трудозатрат. Все магистрали прокладываются поверх пола и стен, что обеспечивает возможность контроля их состояния и беспрепятственного ремонта в случае аварийной ситуации.

Однако открытый трубопровод выглядит неэстетично и может испортить даже самый красивый интерьер санузла. Исправить положение можно с помощью декоративных экранов, коробов из пластика либо гипсокартона. В таких конструкциях устраивают ревизионные окна для доступа к кранам и счетчикам.

Закрытый

Данный способ предусматривает укладку всех коммуникаций внутри стен. Снаружи располагаются только фитинги для подключения сантехники. При выборе этой технологии монтажа еще на стадии разработки проекта следует учесть, что штробы для размещения труб запрещено проделывать в несущих стенах.

Скрытая под облицовкой разводка не будет отрицательно сказываться на оформлении помещения и позволит сэкономить пространство, однако процессы подготовки и монтажа труб подобным способом намного сложнее и дороже предыдущего варианта.

Перед укладкой коммуникаций в проштробленные каналы их необходимо поместить в обсадные трубы, а после проведения всех монтажных работ стены заделать и выровнять. Важным недостатком данного метода является необходимость частичного демонтажа отделки в случае аварийной ситуации.

Комбинированный

Название этого варианта укладки труб говорит само за себя: часть их замуровывается в стену, а часть — проходит по поверхности. Комбинированный способ применяют, когда по каким-то причинам невозможно выполнить скрытую разводку. Элементы, оставшиеся на виду, также маскируют с помощью фальш-панелей или декоративных коробов.

Виды очистных и накопительных сооружений

Утилизация стоков – один из определяющих вопросов при выборе схемы автономной канализации. От правильности выбора и эффективности работы очистного или накопительного сооружения во многом зависит комфорт проживания.

Для того, чтобы сравнить возможные варианты было проще, перечислим кратко особенности, преимущества и недостатки каждого из них.

Сооружения своими руками

Герметичная выгребная яма, с одной стороны, является классикой, с другой, эта классика все чаще уступает позиции более совершенным и экономичным конструкциям из-за своего основного недостатка – необходимости периодически вызывать ассенизаторскую машину для откачки содержимого. Услуги ассенизаторов – это не только хлопоты, но и неизбежные расходы. В то же время на этапе строительства выгребная яма является самым дешевым вариантом.

Самодельный двухкамерный септик из еврокубов

Самостоятельно построенные септики в зависимости от конструкции могут значительно увеличить временные интервалы между откачкой стоков или позволяют вовсе обойтись без ассенизаторов, ограничиваясь чисткой сооружения один раз в год или еще реже. Несомненно, материалы для строительства септиков своими руками придется покупать, однако с экономической точки зрения есть определенные преимущества:

можно использовать материалы б/у,
стоимость материалов ниже, чем готового сооружения,
нет необходимости тратить деньги на работу (за редким исключением необходимого применения подъемной техники).

Материалами для изготовления резервуаров при самостоятельном строительстве могут служить:

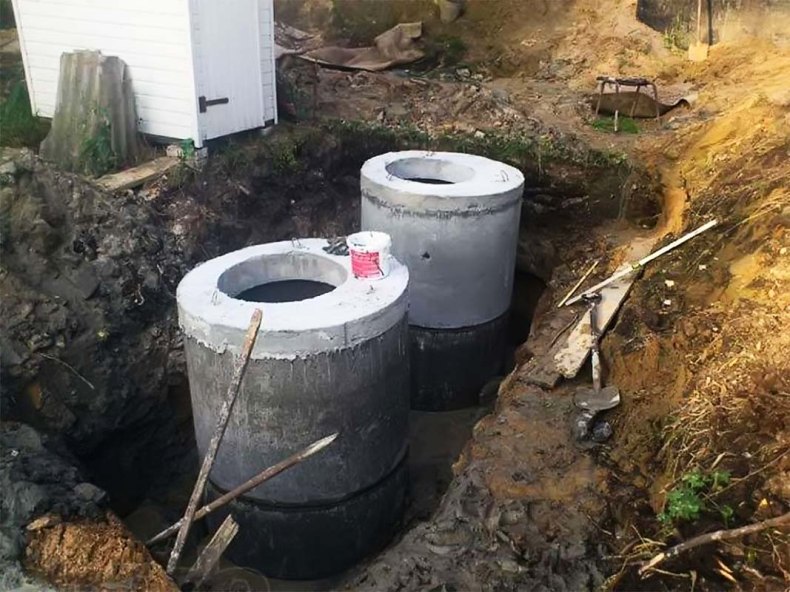

бетонные кольца,
бетон (для заливного строительства),
кирпич,
пластиковые крупные емкости (еврокубы).

Готовые решения

Готовые септики могут быть энергозависимыми или автономными. Требующими и не требующими откачки.

Среди имеющихся на рынке вариантов оборудования для утилизации канализационных стоков можно выделить две основные категории.

1. Энергонезависимые заводские септики отличаются по своим эксплуатационным возможностям и, соответственно, по стоимости. Чем более эффективно работает септик (производительность, степень очистки), тем больше он стоит, однако, тем выше и уровень комфорта и меньше усилий требуется для обслуживания.

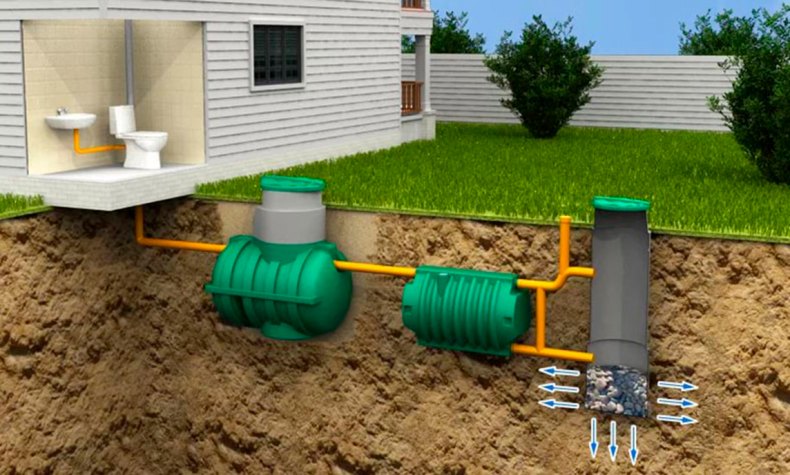

На фото автономная канализация на базе энергонезависимого септика с доочисткой стоков на полях фильтрации

2. Станции локальной очистки (ЛОС) — это достаточно дорогостоящие, но более эффективные сооружения с возможностью очистки стоков с удалением до 98-99% примесей и получения пригодной для полива воды. Сбалансированные системы и использующиеся методы биоочистки делают ЛОС безопасными и удобными в эксплуатации. Основной недостаток ЛОС – высокая стоимость оборудования и необходимость в потреблении электроэнергии.

Пример устройства станции глубокой биологической очистки

Наиболее популярными моделями готовых очистных конструкций являются:

Танк,
Юнилос,
Тверь,
Топас.

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
Тройники различных видов являются фитингами для организации разветвлений труб.
Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

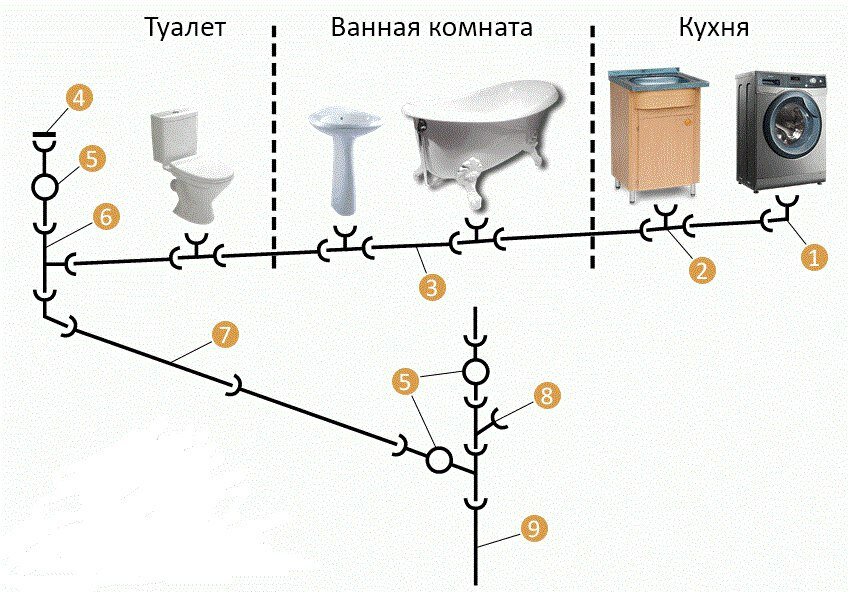

Составление схемы разводки канализации

При проведении монтажных работ следует учитывать необходимость в соблюдении всех требований, установленных в СНиП и ГОСТах. Работы начинаются с составления схемы разводки.

Схема разводки зачастую составляется еще на этапе проектирования дома. Монтажные работы проводятся до начала отделки. При проектировании схемы разводки следует учитывать нижеприведенные моменты:

Нужно выдерживать определенный уклон расположения труб для обеспечения самотека нечистот. По правилам проектирования самотечной системы уклон создается от источника нечистот в сторону слива.
Проект должен содержать информацию о наиболее подходящем диаметре труб, которые будут использоваться для разводки.
При проектировании разводки применяется чертеж здания. Поверх его схематически наносится расположение труб с указанием размеров, последовательного подключения различной сантехники и приборов, которые становятся источником сточных вод.
Рекомендуется избегать резких перегибов и поворотов, которые могут стать причиной образования засоров и заторов в системе. С учетом нужного перепада и количества источников сточных вод выбирается наиболее кратчайший путь.
Следует предусмотреть включение в систему элементов обслуживания, через которые будет проводиться прочистка.
В системе могут образовываться биогазы, которые нужно эффективно отводить из системы. В создаваемом проекте должно быть указано расположение вентиляционных элементов стояков.
Наружные элементы должны иметь теплоизоляцию для исключения вероятности кристаллизации стоков, что может стать причиной повреждения трубы и соединительных элементов.

Если создается система, в которой циркуляция проходит за счет насоса, то следует указывать место установки насоса, его тип, особенности подключения

Создать проект можно по следующему плану:

Создаем или берем уже существующий план дома. Самостоятельно провести создание плана можно путем измерения всех размеров, для чего достаточно иметь рулетку.
Выбираем расположение стояка или нескольких при необходимости. Расположение стояка зависит от того, где будет находиться септик или канализационный колодец.
Намечается расположение всех источников нечистот. При знании того, в какой точке расположен источник нечистот, а в какой центральная система их отвода, можно определить протяженность труб и количество соединительных элементов. На основании этой информации можно рассчитать предварительные расходы на создание разводки.
На плане также отображается расположение всех труб, тройников, крестовин и пр.

Упростить свою задачу можно путем использования специальных программ, которые предназначены для проектирования коммуникаций. В подобных программах есть набор инструментов, который позволяет существенно ускорить проектирование и добиться качественного результата. Однако отметим, что программы для проектирования коммуникаций не столь просты в использовании, как кажется.

Особенности монтажа пластиковой канализации

Тем, кто любит самостоятельно дома поработать над строительными или монтажными задачами, удивительной приятностью становится то, что оборудовать канализационную систему из пластиковых труб достаточно просто, если сравнивать с организацией водопровода или сложным демонтажом чугунного трубопровода.

Для самотечных систем действуют несложные правила:

Минимум стыков и поворотов для надежности, устранения сопротивления и предупреждения потенциальных протечек в будущем при нарушении стыковки;
Раструбы для вертикального стояка и горизонтальных разводок должны быть направлены против течения сточных вод.
Не рекомендуется соединять трубы надвижными муфтами во время ремонтных работ. В случае ошибки при отрезке лучше заменить трубу полностью.
Резка и укорачивание фасонных частей недопустимо.
Выбирать трубы следует согласно количества подключенных устройств и конкретного уклона. Так, к стояку и участку его подключения к септику подходят трубы 10 или 15 см. Сантехника подключается во внутренней горизонтальной разводке к стояку трубами диаметром 10 см, а для остальных участков — 4 или 5см.
Горизонтальная раскладка канализационных труб обязательно планируется с уклоном к стояку, ведь конструкция без напора. Таким образом удается сохранить нужную скорость турбулентного течения в потоке, избежать заиливания труб.
