Разводка системы отопления, схемы: нижняя, двухтрубная, однотрубная

Как мы можем улучшить однотрубную отопительную систему

Сегодня существует способ, который дает нам возможность откорректировать функционирование отдельных отопительных элементов, подсоединенных к одной трубе. В теплосистему вводится байпас – специальный участок замыкания, похожий на перемычку в виде отрезка трубы, что объединяет обратку и трубу, идущую к батарее. С помощью байпаса нам удастся подключить автоматический терморегулятор. Также мы можем перенаправить поток теплой воды по стояку, обойдя элемент стояка, который находится в ремонте. Для того чтобы байпас был установлен правильно, необходимо пригласить специалиста или хотя бы ознакомиться с видео, в котором подробно рассказывают про его установку.

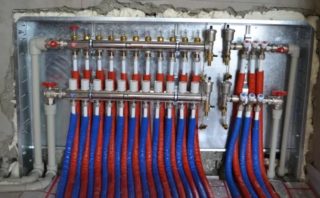

Коллекторная схема разводки

Для сложных контуров, с большим числом подключений обязательно организовывается принудительная циркуляция в системе отопления с раздачей теплоносителя через коллектор.

Такая система раздачи нашла применение для двухэтажных домов или одноэтажных домов со значительной площадью обогрева.

Иногда применяется комбинированная разводка, а для сложной конфигурации системы ставится дополнительный насос для системы отопления с принудительной циркуляцией оптимизирующий функционирование системы.

Если в доме уже работает контур отопления, который использует естественную циркуляцию, то улучшить эффективность такой системы отопления можно за счет установки в «обратке» циркуляционного насоса недалеко от котла. В результате образовывается открытая система отопления с принудительной циркуляцией схема при этом не требует изменений.

Реализованная система отопления с принудительной циркуляцией схема которой может быть любая, обеспечит более качественное отопление жилища. Затраты на создание такой системы больше, чем на монтаж системы с естественной циркуляцией, которые окупятся за счет более экономного расходования топлива.

Возможных вариантов организации систем отопления (СО) всего два:

система с принудительным движением (ПЦ);
система с естественной циркуляцией жидкости (ЕЦ).

Система (ЕЦ) имеет открытый расширительный бак, а при установке в «обратке» циркулярного насоса работает достаточно хорошо. Насос увеличивает КПД системы. Система ПЦ относится к закрытым системам, а расширение теплоносителя компенсируется в закрытом мембранном баке. Это базовые системы, а базовыми схемами считаются — однотрубная и двухтрубная. На основе этих базовых элементов создаются контуры отопления, являющиеся комбинацией или модернизацией базовых систем и базовых схем.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Отопление теплиц — виды систем и источников обогрева Какое отопление для коттеджа выбрать? Проект отопления двухэтажного дома: выбор схемы и способа подключения Автономное отопление частного дома: выбор оптимального способа

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

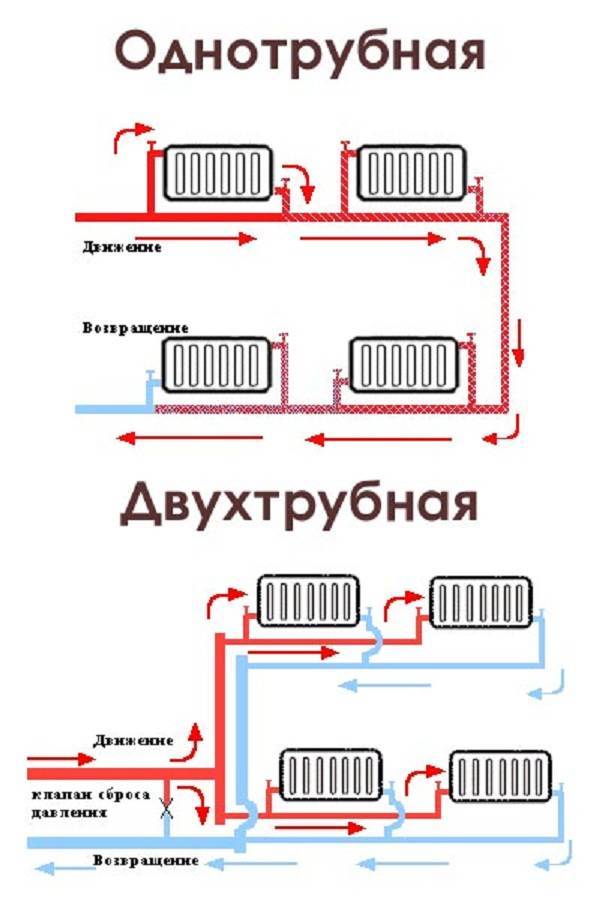

Определения однотрубных и двухтрубных систем.

Однотрубная — (сокращенно ОСО) это система, в которой все приборы отопления (радиаторы, конвекторы и так далее сокращенно обозначим их ПО) соединяются с котлом последовательно при помощи одной трубы.
Двухтрубная — (сокращенно ДСО) это система, в которой к каждому ПО подводится две трубы. По одной из них теплоноситель подается от котла в ПО (она называется подача), а по другой остывший теплоноситель отводится обратно к котлу (она называется «обратка»).

Для полноты описания добавим еще два определения. Согласно этим определениям есть деление по принципу прокладки подводящей магистрали:

С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается к ПО.
С нижней разводкой — горячий теплоноситель сначала отводится горизонтально от котла, а потом поднимается вверх по стоякам к ПО.

Резюме статьи.

Вопрос выбора типа системы отопления зависит от нескольких факторов:

Вашего бюджета
Площади вашего дома.
Особенностей внутреннего устройства дома. Например, количество этажей
Количество приборов отопления.

Чаще всего, для небольших загородных домов (не более 2 этажей) лучше подходит однотрубная система, а для больших коттеджей (с этажностью 2 и более этажа и большой протяженностью трубопроводов) эффективней будет двухтрубная система отопления. Конкретные особенности реализации той или иной системы лучше обсуждать с профессиональным проектировщиком.

Как вам статья?

Мне нравитсяНе нравится

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Указания по установке котла

Строгие требования выдвигаются только к монтажу газоиспользующих нагревателей. Но мы рекомендуем придерживаться этих правил при установке любых теплогенераторов:

Оборудование мощностью до 60 кВт допускается располагать в кухне с потолками 2.5 м (минимум). Более мощные агрегаты выносятся в техническое помещение – внутреннее, пристроенное либо отдельно стоящее.
Требование к вентиляции топочной – трехкратный воздухообмен, то есть, количество приточного и вытяжного воздуха равно трем объемам помещения за 1 час. Кухонное окно снабжается форточкой.
При размещении напольного котла соблюдайте минимальные технологические проходы – спереди 1.25 м, сбоку – 60 см, сзади – 250 мм от ближайшей строительной конструкции, как показано на фото.
Отступы от настенного теплогенератора до стен либо шкафов – 20 см сбоку, 45 см сверху, 300 мм снизу. Перед подвешиванием на деревянную стену прокладывается защитный лист кровельной стали.
Высота дымохода – 5 м, считается от колосников или газовой горелки, не от земли. Оголовок трубы не должен попадать в зону ветрового подпора крыши.
Максимальное число поворотов дымоотвода – 3, расстояние от трубы до горючих конструкций – 0.5 м.

Обвязка теплогенератора зависит от потребляемого горючего. Котлы с высоким КПД – газовые, дизельные – присоединяются к системе напрямую, через отсекающие краны. Напольные версии дополнительно оснащаются внешним расширительным баком и насосом.

Твердотопливные агрегаты нужно защищать от холодной обратки и выпадения конденсата, соответственно, предусматривается малый котловой контур со смесительным трехходовым клапаном

Обратите внимание: насос всегда ставится внутри контура, на подающей или обратной линии – без разницы. Подробно схемы обвязки показаны в инструкции по подключению ТТ-котлов

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

Главное преимущество заключается в надежности и долговечности.
Простая схема открытой системы отопления обеспечивает простоту монтажа.
Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

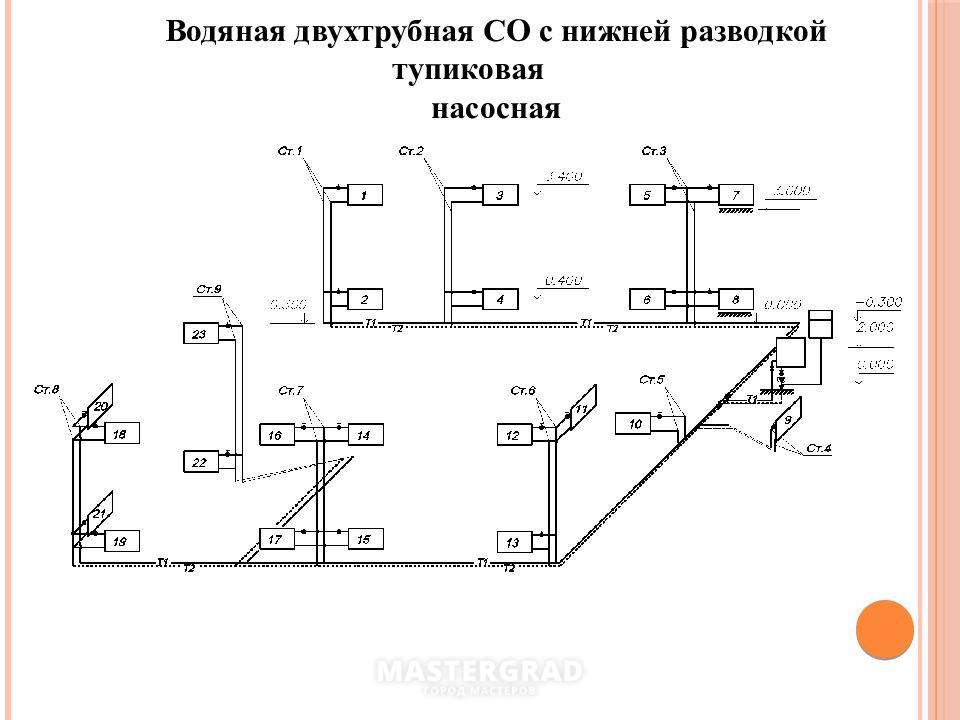

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

котел и насос;
автовоздушник, термостатические и предохранительные клапаны, вентили;
батареи и расширительный бак ;
фильтры, регулирующие устройства, датчики температуры и давления;
можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

требуется больше материалов, чем для однотрубной магистрали;
небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Особенности монтажа отопления своими руками в частном доме

При обустройстве своими руками отопления в доме необходимо составить проект. В нем отражаются несколько пунктов.

Тип трубопровода

Полипропиленовые трубы имеют прочность металла, но не подвержены коррозии, простые в монтаже

Допускается монтаж следующих изделий:

Стальных. Металлический материал отличается большой теплопроводностью, прочностью и доступной стоимостью. Из минусов – большой вес, сложность изгиба и подверженность процессам коррозии.
Медных. Труба применяется для автономного контура, характеризуется гибкостью под воздействием высокой температуры, отсутствием неровностей на внутренних стенах. Закрытый контур из них сделать нельзя – вихревые токи нарушат герметичность трассы.
Полипропиленовых. Для изготовления PP-H-арматуры используется полипропилен без усиления, поэтому для горячей воды она не подойдет. PP-B применяется для систем с теплоносителем не более +50 градусов. Полипропиленовый PPRC-материал имеет армированный средний слой и выдерживает большую температуру теплоносителя.

Количество радиаторов и секций

В СНиПе сказано, что расчет производится в зависимости от площади отапливаемой комнаты. Документом регламентировано 100 Вт тепла на каждый квадратный метр, поэтому площадь помещения нужно умножить на 100.

Количество секций зависит от степени теплоотдачи одного элемента. Его указывает изготовитель. Объем тепла нужно разделить на коэффициент теплоотдачи, а результат перевести в радиаторы.

Схема монтажа и разводки

Однотрубная система больше подходит для маленьких площадей, так как температуры воды не хватает на дальние комнаты

Разводка трубопровода производится по однотрубному или двухтрубному принципу.

Однотрубные коммуникации отличаются простотой самостоятельного монтажа, минимальными затратами на материалы. Устройство магистрали подразумевает последовательную доставку теплоносителя – он выходит из котла, направляясь к батареям по очереди. Подключение производится по таким схемам:

Горизонтальная. Соединение радиаторов для последовательного движения теплового носителя осуществляется один за другим. Труба – цельная, не проведенная через батареи. Минус схемы заключается в непоследовательном нагреве арматуры.
Вертикальная. Подходит для двухэтажных зданий и предусматривает вывод трубы с источником тепла на верхний этаж. Там понадобится подключить батареи и сделать отводы вниз. Недостаток системы – на втором этаже теплее, чем на первом.
Компенсационная. Ленинградка с байпасами-перемычками, которые направляют теплоноситель в обход. Элементы располагаются под батареями, что обеспечивает равномерность распределения тепла и регулировку температуры.

Двухтрубная система быстрее прогревает помещение, но требует больших затрат на материалы

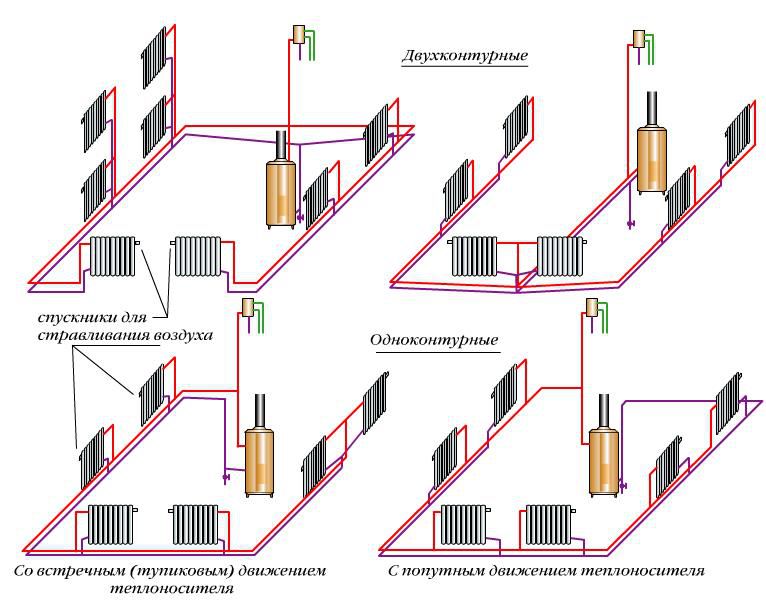

Двухтрубная схема отопления представляет собой обратную и подающую магистраль, между которыми ставятся радиаторы. Вход подсоединяется на подачу, а выход – на обратку. Для маскировки коммуникаций, выравнивания и регулировки температурного режима применяется разводка сверху и снизу.

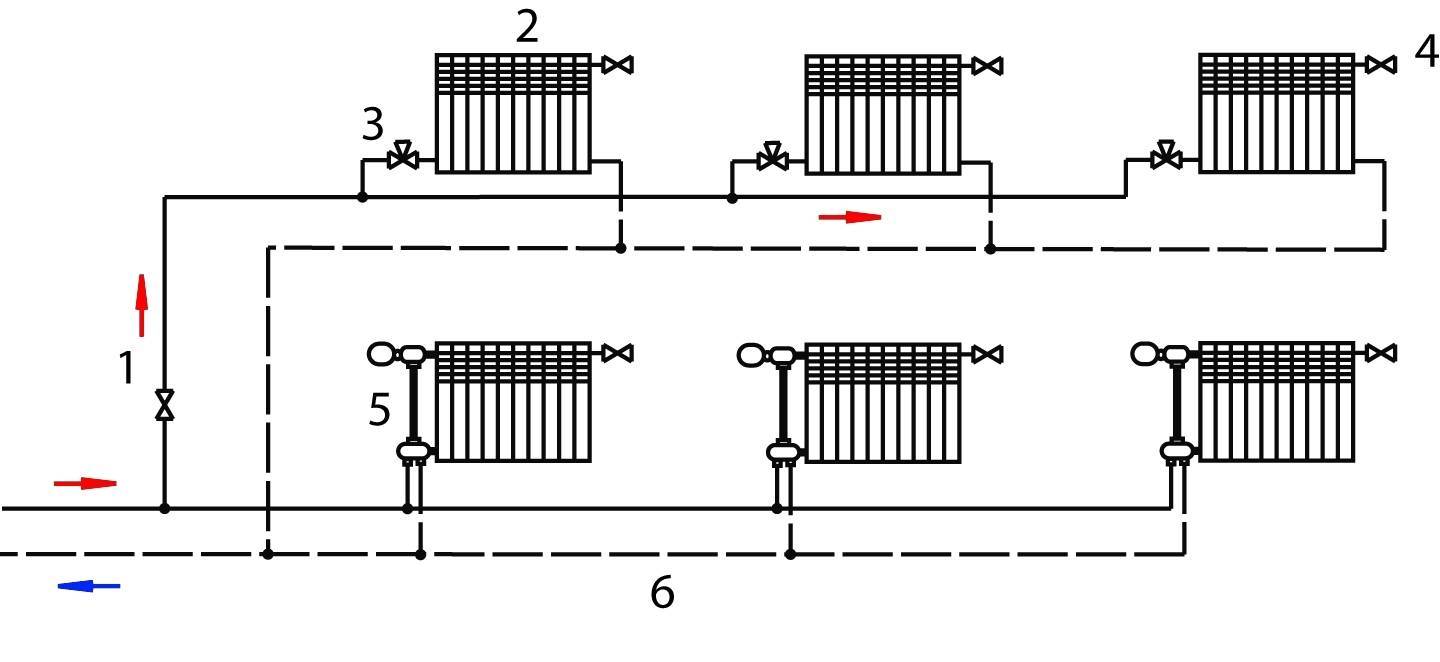

При нижней разводке для прокладки линии подачи и обратки используются пластиковые крепежные элементы. При наличии радиаторов с боковым подсоединением отвод выполняется от трубы подачи на верхнюю боковую полость. Забор теплоносителя осуществляется снизу. На радиаторы монтируются воздухоотводчики, расширительный агрегат ставится внизу.

Подсоединение батарей – диагональное, что повышает коэффициент теплоотдачи. Схема замкнутая, резервуар полностью герметичен, давление нагнетает циркуляционный насос.

При верхней разводке расширительный резервуар ставится в самой верхней точке – под потолком или на чердаке. Теплоноситель из него спускается в батареи, а после отдачи энергии через трубу обратки движется в емкость.

Верхняя система – хороший прием для обогрева многоэтажек, исключает затраты на спускники и позволяет выполнить магистраль с естественным типом циркуляции. Минусом являются открытые трубы и необходимость принудительной циркуляции в высоких зданиях.

Каждая магистраль имеет свою подачу и обратку — можно регулировать каждую комнату по отдельности

Лучевая коллекторная разводка: каждая отопительная установка оснащается собственной магистралью и двумя коллекторами на подачу и обратку. От них к батареям проводятся индивидуальные прямые трубы. Лучевая схема имеет несколько преимуществ:

совместимость с системой теплый пол;
маскировка трубопровода в настенной и напольной поверхности;
удобство самостоятельного выполнения;
дистанционная регулировка каждого контура;
минимальное количество стыков;
качественное распределение тепла.
