Рекуператоры – часть принудительной системы вентиляции
Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.
По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:
- Расход энергоносителей до модернизации вентиляции.
- Приблизительный срок эксплуатации системы после модернизации.
- Стоимость приобретения и монтажа необходимых блоков.
- Размер затрат на ежегодное обслуживание системы.
Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.
Как работает система рекуперации
Для обеспечения работы эта система должна обеспечивать питание электродвигателя от сети и возврат энергии во время торможения. Проще всего это осуществляется в городском электротранспорте, а также в старых электромобилях, оснащенных свинцовыми аккумуляторами, электродвигателями постоянного тока и контакторами, – при переходе на пониженную передачу при высокой скорости режим возврата энергии включается автоматически.
В современном транспорте вместо контакторов используется ШИМ-контроллер. Это устройство позволяет возвращать энергию как в сеть постоянного, так и переменного тока. При работе оно работает как выпрямитель, а во время торможения определяет частоту и фазу сети, создавая обратный ток.
Интересно. При динамическом торможении электродвигателей постоянного тока они так же переходят в режим генератора, но вырабатывающаяся энергия не возвращается в сеть, а рассеивается на добавочном сопротивлении.
Простой способ беречь тепло
Обогрев помещения в холодное время года при помощи современного кондиционера позволяет сохранять комфортный микроклимат в помещении. Платой за комфорт становятся счета за электричество, размер которых в зависимости от температуры воздуха на улице может ощутимо меняться.
При помощи сравнительно небольших затрат можно создать энергоэффективную вентиляционную систему, заметно снизив расходы на электричество.
Реализовать это позволит пластинчатый рекуператор, причём неважно, приобретенный в магазине или изготовленный своими руками. Это устройство встраивается в приточно-вытяжные пути вентиляции, помогая снизить к минимуму «обогрев улицы»
Учитывая, что в отдельно взятые дни разница температур помещения и улицы может достигать отметки в пятьдесят градусов по Цельсию, становится понятна важность устранения упомянутого эффекта. Тем более, что схем и готовых устройств для этого предлагается огромное количество
Разновидности рекуператоров для вентиляции
Встречающиеся в продаже виды рекуператоров различаются конструкцией. Это определяет эффективность устройства, а также может накладывать ограничения на область использования.
Пластинчатый
Модели очень популярны благодаря доступной цене и высокой эффективности. Этому способствует и простая установка. Часто их приобретают для коттеджных построек, помещений коммерческого назначения. Рекуперация воздуха в них осуществляется во время прохождения через конструкцию из большого числа пластинок. Строение таких приборов предрасполагает к накапливанию конденсированной влаги, поэтому часто их оснащают затворными приспособлениями, не дающими вентилятору засасывать и направлять воду в вентканал. Зимой возникает риск появления льдинок.
Роторный

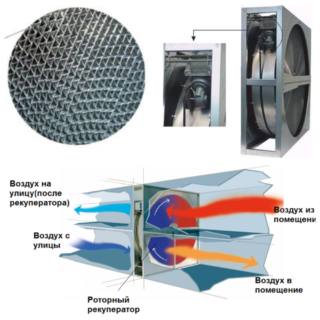

Принцип работы роторного рекуператора
Рекуператор тепла оснащен крутящимся ротором. Он осуществляет передачу теплоты между приточным и отточным путями. Скорость движения определяет показатели рекуперации. Устройства имеют высокий КПД (до 90%) и соответствующую стоимость. Используются в крупных помещениях промышленного и иного назначения. Открытость конструкции повышает вероятность перемещения запахов из отработанного воздуха в поступающий.

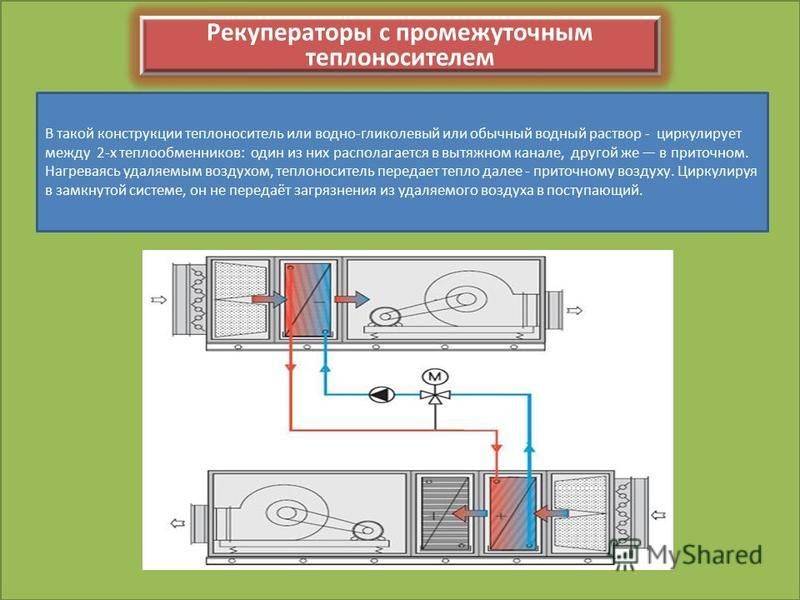

С промежуточным теплоносителем
Обычно в роли жидкого теплоносителя, циркулирующего между парой теплообменных элементов, выступает простая вода. Иногда используется раствор этиленгликоля. Один обменник монтируют в приточном вентканале, второй – в отточном. Жидкость подогревается отработанным воздухом и отдает теплоту приточному. Благодаря замкнутости конструкции грязь и запахи из вытяжного канала не поступают в приточный
У такого рекуператора невысокий КПД (50-60%), поэтому ставят его в тех местах, где важно исключить смешивание потоков. Обычно это подразумевает высокую загрязненность отработанного воздуха или его насыщенность вредными соединениями
Камерный
В основе конструкции – камера, поделенная на 2 зоны перегородкой. Отработанный воздух подогревает одну из частей. Перегородка меняет направление потока воздуха так, что происходит подогрев приточных масс от теплой внутренней поверхности камеры. Устройство достаточно эффективно (до 80%), но существует вероятность попадания запахов и грязи в струю, поступающую в помещение.
Тепловые трубы
В основе этой конструкции – трубочки, наполненные фреоном. Отработанные массы, идя через устройство, передают трубам свое тепло, газ испаряется. При прохождении идущего с улицы воздуха через систему происходит конденсация пара с переходом вещества в жидкую форму. КПД такого рекуперативного устройства невысок (до 70%).
Кондиционер против рекуператора – что лучше
Очень частым заблуждением становится выбор между кондиционером или хорошим рекуператором для вентиляционной системы. Главная ошибка потребителя кроется в том, что непосредственная рабочая задача у рекуператора совершенно другая.
Устройство позволяет только проводить теплообмен между воздушными потоками, помогая экономить на поддержании температуры, а не «задавать» предпочтительный градус Цельсия
Если снаружи приходит горячий воздух и в помещении он тоже нагрет, неважно, как быстро будут проходить сквозь устройство потоки газа. Аналогичная ситуация будет наблюдаться и во время холодов
Использование рекуператора вместо кондиционера может быть частично оправдано в холодное время года, и только в случае если имеется альтернативный источник тепла.
Преимущества и недостатки
Как и любая другая технология, рекуперация энергии на торможении имеет свои определенные преимущества и недостатки. В первую очередь, это нацеленность этой системы на эксплуатацию автомобиля в городских условиях, когда водитель часто разгоняется и тормозит. А вот на длинных дистанциях, например, при скоростном передвижении на загородных магистралях, такие технологии становятся попросту бесполезным. На скоростной загородной трассе водитель практически не тормозит, поэтому система не может накапливать энергию и не экономит топливо.
На современных гибридных автомобилях такие системы позволяют экономить порядка 30% энергии
Неудивительно, что сегодня такая технология с успехом используется не только на обычных городских автомобилях, но и в гонках Формулы-1, где крайне важно обеспечить максимальную экономичность и выдавать при этом великолепную мощность двигателя автомобиля
Ещё одним значимым преимуществом такой системы рекуперации энергии является ее техническая надежность и существенное упрощение обслуживания автомобиля. Используемый электромотор долговечен, в нем не нужно менять масло или проводить другой сервис. Все это позволяет сократить эксплуатационные расходы автовладельца, быстро окупая даже дорогую покупку автомобиля с гибридной составляющей и системой рекуперации энергии.
Если же говорить о недостатках этой системы, то необходимо в первую очередь упомянуть о высокой стоимости самих автомобилей. Покупая автомобили с системой рекуперации энергии, потребуется заплатить на 30-50% больше, в сравнении со стандартными машинами с двигателем внутреннего сгорания. Конечно, в последующем все затраты окупятся, но изначально автовладельцу потребуется существенно потратиться на покупку такой машины.
Несмотря на великолепную надежность таких гибридных автомобилей всё же они, как и любая другая техника, могут ломаться, а в последующем их ремонт представляет определенные сложности. Дело в том, что за такую работу возьмутся не в каждой мастерской, да и к профессионализму мастеров, которые выполняют такие работы, предъявляются повышенные требования
Поэтому потребуется уделять должное внимание вопросам поиска сервиса и мастерской для ремонта, лишь после этого можно будет сдавать машину для ее обслуживания или устранения каких-либо серьезных поломок
Выводы
Система рекуперации энергии достаточно интересная разработка, которая позволяет использовать кинетическую энергию автомобиля при торможении машины. Чаще всего такие системы используются на гибридных автомобилях, где они позволяют экономить порядка 30% всей расходуемой энергии. Но и на обычных ДВС такая рекуперация энергии также сегодня часто встречается, что позволяет отказаться от полноценного генератора, обеспечивая полную подпитку всей электросети автомобиля сгенерированной машиной энергией.
Особенности монтажа
Рекуператор роторного типа монтируется в специально подготовленном канале приточно-вентиляционной системы. Установку следует выполнять таким образом, чтобы корпус не соприкасался со стеной, а значит, не передавались и вибрации в процессе эксплуатации конструкции, так как подобное проявление может негативно сказаться на несущей конструкции. Дополнительно рекомендуется применять специальную антивибрационную защиту – особые демпферные подкладки для рекуператора. В момент, когда опорная основа, оснащенная ножками и профилем с крепежными элементами, будет уже подготовлена, можно интегрировать корпус. Чаще всего монтаж роторного рекуператора осуществляется в предварительно подготовленный технический блок, который рассчитан по габаритам на конкретную модель. Фиксация осуществляется при помощи комплектной фурнитуры, базовая комплектация подразумевает наличие метизов, уголков, подкладок и уплотнителей. После этого к рекуператору можно подключить вспомогательные технические контуры. Данный этап подразумевает дополнительное применение адаптеров, фитингов и переходников нужных габаритов.
Рекуператор: что это такое?

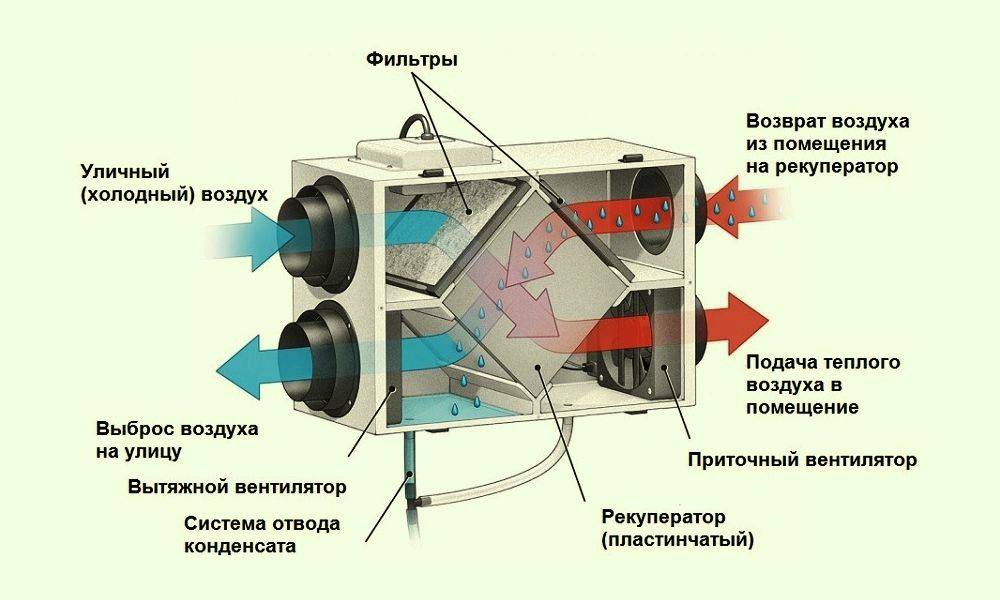

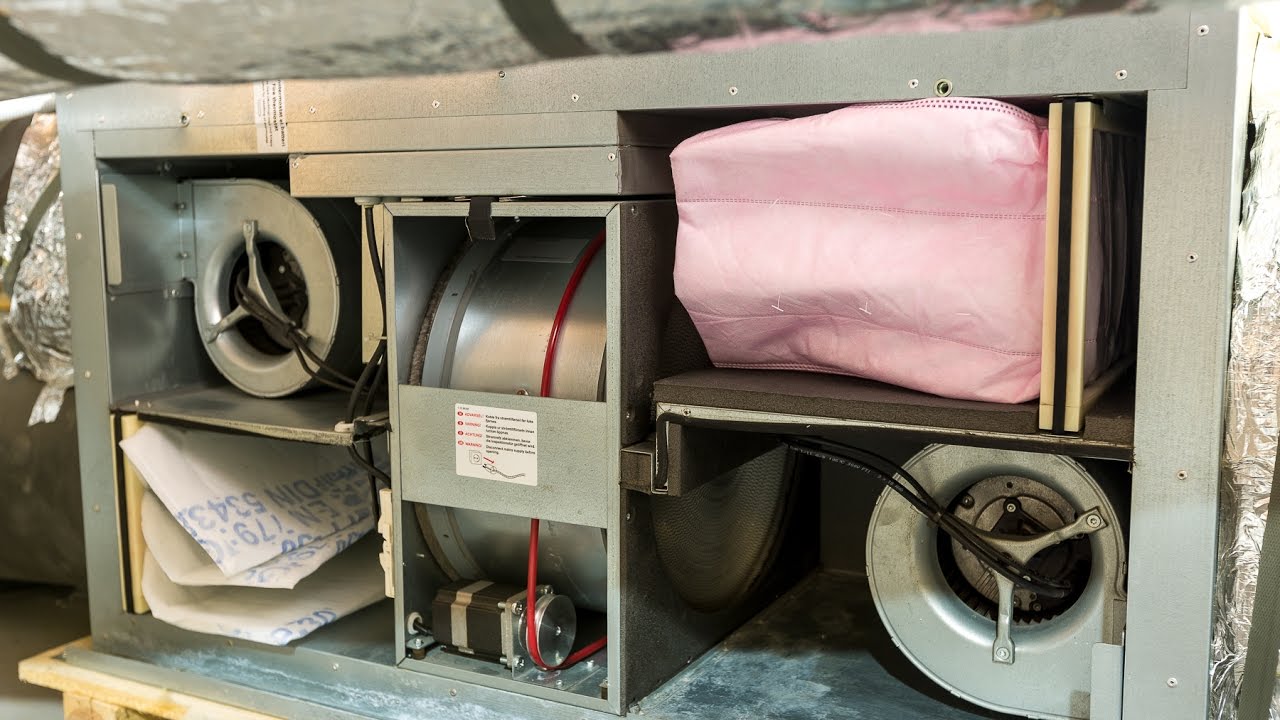

Устройство воздухообменника
Приточно-вытяжная вентиляция с рекуператором состоит из нескольких частей:
- устройство для забора воздуха с улицы;
- устройство для удаления воздуха из помещения на улицу;
- вентиляция с рекуператором;
- соединительные каналы;
- регулировочные диффузоры, контролирующие направление и количество перемещаемого воздуха.
Основным отличием этой системы от обычной вентиляции является рекуператор тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с тёплым воздухом помещения. Потоки не смешиваются, но холодная струя прогревается и попадает в дом уже тёплой. Этот способ обогрева даёт возможность не повышая расходов на отопление добиться оптимальной температуры в помещении.
Устройство устранит запотевание окон и повышенную влажность в помещении
Рекуператоры – часть принудительной системы вентиляции
Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.
По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:
- Расход энергоносителей до модернизации вентиляции.
- Приблизительный срок эксплуатации системы после модернизации.
- Стоимость приобретения и монтажа необходимых блоков.
- Размер затрат на ежегодное обслуживание системы.
Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.
Рейтинг моделей
Выбирая приточно-вытяжную систему с подогревом, многие люди обосновано обращают внимание на Mmotors эко-свежесть 01 standart. Стандарт канала для прохода воздуха тут составляет 100 мм
Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м
Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления
Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м. Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления.
Стоит отметить:
наличие угольного фильтра, подавляющего запахи гари;
определитель концентрации углекислоты;
пригодность для отдельных помещений, в том числе медицинских учреждений;
двухступенчатая регулировка скорости;
датчик для замера влажности;
малошумный электромотор на очень совершенных радиальных подшипниках.
Суммарная мощность электропривода составляет всего 18 Вт. За час обеспечивается обновление воздуха на площади до 100 кв. м. По желанию добавляется пульт управления, работающий на инфракрасных лучах. Но, разумеется, рынок этой моделью далеко не ограничивается. И многие эксперты полагают, что лучшим выбором может стать настенный рекуператор высокого класса.
Надо только тщательно подбирать линейный размер, чтобы обеспечить совместимость. Для изготовления теплообменников Shuft применяют добротную оцинкованную сталь толщиной минимум 0,7 мм. Поддон для дренажа тоже изготавливают из оцинкованной стали, при необходимости его можно снимать.
Важные особенности:
пригодность для жилых, административных и основных производственных объектов;
непригодность для систем аспирации;
непригодность для воздуха, содержащего токсичные и едкие примеси, муку, пары клея;
патрубок для сброса конденсата диаметром ½ дюйма;
алюминиевая теплообменная кассета.
Штуцером для отводного канала под конденсат оснащается теплообменник Korf/ PR 40-20. Изготовитель заявляет, что КПД теплообмена может достигать 70%. Пластинчатое устройство, как и предыдущие модели, рассчитано на каналы размером 0,2х0,4 м. Повысить эффективность помогают пластины из алюминия, наибольшая толщина которых не более 0,2 мм. Точный расчет позволяет добиться оптимального баланса между производительностью и механической прочностью.
На 150 кв. м., даже и на 200 кв. м. уверенно рассчитана модель Dantex DV-200HRE. Этот рекуператор отлично поддерживает микроклимат в доме при температурах от — 20 до 40 градусов. Предусматривается использование каналов на 146 мм. Громкость звука при работе в различных условиях заявлена от 32 до 39 дБ. Производитель обещает, что можно будет четко регулировать уровень влажности в доме.
Прочие параметры:
внешнее атмосферное давление в статике до 60 Па;
эффективность при энтальпии 49/51%;
собственная масса устройства 18 кг;
электроснабжение от сети напряжением 220-240 В;
опция программирования работы по времени;
возможность подключения дополнительного электрического нагревателя (внутри или снаружи рекуператора).
RCS 350 отличается более широким диапазоном допустимых температур. Этот аппарат выручит и при — 28, и при +50 градусах. Его суммарная производительность даже выше, чем у предшествующей модели — за час можно обновить воздух на площади 330 кв. м. Это уже вполне достойно даже для крупного частного коттеджа.
Electrolux STAR EPVS-1100 не может похвастать широтой температурного диапазона, тот составляет всего от — 15 до + 40 градусов. Зато производительность рекордно велика — до 1100 кв. м. за 1 час. «Звезда» будет гонять воздух по каналу диаметром 250 мм, создавая при этом шум до 41 дБ. Что, впрочем, все равно не заглушит даже разговора обычным голосом. Наибольшее статическое давление составит 350 Па, а общая масса агрегата равна 66,5 кг.
Что скрывается за понятием «рекуперации»
Простыми словами рекуперация тождественна слову «сохранение». Рекуперация тепла – процесс сохранения тепловой энергии. Это происходит за счёт того, что поток воздуха, который выходит из помещения, охлаждает или подогревает воздух входящий внутрь. Схематически процесс рекуперации можно представить в таком виде:
Вентиляция с рекуперацией тепла происходит по такому принципу, который должен разделить потоки особенностями конструкции рекуператора во избежание смешивания. Однако, например, роторные теплообменники не дают возможности полностью изолировать приточный воздух от выходящего.
Что такое воздушный рекуператор
По своей конструкции рекуператор воздух-воздух – установка для утилизации тепла выходной воздушной массы, которая позволяет максимально рационально использовать тепло или холод.
Почему стоит выбрать рекуперационную вентиляцию
Вентиляция, которая основывается на рекуперации тепла, имеет очень высокие показатели КПД. Данный показатель рассчитывается по соотношению тепла, которое производит рекуператор в действительности, к максимальному количеству тепла, которое только возможно сохранить.
Системы приточного типа с рекуперацией
Приточная установка с рекуперацией тепла начинает пользоваться все большим спросом среди частных домовладельцев. И ее достоинства, особенно в холодный период года, очень высоки.
Как известно, обеспечить жилое помещение необходимой вентиляцией можно многими способами. Это и естественная циркуляция воздуха, которая в основном осуществляется за счет проветривания комнат. Но согласитесь, что использовать такой способ зимой просто невозможно, поскольку все тепло быстро покинет жилые помещения.
Если же в доме, в котором циркуляция воздуха выполняется только естественным путем нет более эффективной системы, то получается, что в холода комнаты не получают нужного объема свежего воздуха и кислорода соответственно что в дальнейшем негативно сказывается на самочувствии всех членов семьи.
И вот здесь самым оптимальным вариантом будет рекуперация тепла в системах вентиляции. В идеальном варианте желательно приобретать установку, которая могла бы обеспечить и рекуперацию влажности.
Какая система вентиляции выгоднее?
Действующие нормативные акты предусматривают тщательное утепление дома, что означает, что в общей потребности в энергии для его отопления большая доля (более 30%) имеет энергию, необходимую для обогрева вентиляционного воздуха.Использование рекуператора, восстанавливающего 85% тепла из вентиляционного воздуха, позволяет снизить общее количество энергии, подаваемой в здание, примерно на 20% (после учета энергии, необходимой для работы вентиляторов).Подготовленная оценка показывает, что система вентиляции с рекуператором и наземным теплообменником, позволяющая экономить энергию на вентиляции на уровне 85%, обходится дороже, чем естественная, почти на 11 000 рублей.
Для отопления среднего односемейного дома, построенного в соответствии с действующими нормами, требуется около 15 МВтч энергии (так называемая окончательная) в год. Его стоимость с ценами на топливо и энергоносители с начала 2020 года составляет примерно 3 500 рублей в случае отопления с помощью теплового насоса или котла на твердом топливе, 5 700 тыс
рублей в случае газового котла, 7 000 рублей, если вы используете мазут или пропан, и даже 11 000 рублей при обогреве обеспечивается электрическими обогревателями.20% экономии в результате восстановления означает, что мы будем экономить более или менее каждый год (если цены не меняются):– 500 рублей в случае теплового насоса или котла на твердом топливе,– 740 рублей за котел на природном газе,– 1000 рублей в случае котла для подогрева масла или пропана,– 1800 рублей за электронагреватели.Разница в цене естественной и принудительной вентиляции с рекуператором и наземным теплообменником составляет более 10 000 рублей, поэтому, если кто-то обращает внимание только на расходы, можно считать, что дома с дешевым отоплением в эксплуатации не стоит вкладывать средства в установку рекуперации тепла
На данный момент обязательные требования технических условий для домов на одну семью могут быть выполнены без каких-либо серьезных проблем при использовании естественной вентиляции. Если как в Европе начнут применяться индикаторы минимального строительного спроса на невозобновляемую первичную энергию, то проект дома с естественной вентиляцией и отоплением, отличным от биомассы, станет головокружительной задачей.
Преимущества и недостатки [9] [ править ]
| Тип ВСР | Преимущества | Недостатки | Параметры производительности | Эффективность % | Падение давления (Па) | Контроль влажности |
| Поворотное тепловое колесо | Высокая эффективность Явная и скрытая рекуперация тепла Компактная конструкция Доступен контроль замерзания | Возможно перекрестное загрязнение Требуются соседние воздушные потоки С механическим приводом, требующий ввода энергии | Скорость вращения Скорость движения воздуха Пористость колеса | 80+ | 4-45 | да |
| Фиксированная пластина | Отсутствие движущихся частей, поэтому высокая надежность Высокий коэффициент теплопередачи Нет перекрестного загрязнения Возможна защита от замерзания Явная и скрытая рекуперация тепла | Высокая потеря давления в теплообменнике Ограничено двумя отдельными воздушными потоками Образование конденсата Накопление инея в холодном климате | Тип материала Рабочее давление Температура Расположение потока | 70-90 | 7-30 | да |
| Тепловые трубы | Отсутствие движущихся частей, высокая надежность Нет перекрестного загрязнения Низкая потеря давления Компактная конструкция Возможна рекуперация тепла в двух направлениях | Требует близких воздушных потоков Внутренняя жидкость должна соответствовать местным климатическим условиям | Тип жидкости Время контакта Компоновка / конфигурация Структура | 80 | 1-5 | Нет |
| Бегать | Воздушные потоки могут быть отдельными Нет перекрестного загрязнения Низкая потеря давления Несколько источников рекуперации тепла | Для перемещения жидкости требуется несколько насосов Трудно интегрировать в существующие структуры Низкая эффективность Расходы | Тип обменника Тип жидкости Источник тепла | 50-80 | ~ 1 | Нет |
| Материалы с фазовым переходом | Легко встраивается в строительные материалы Смещение пикового энергопотребления Без потери давления Нет перекрестного загрязнения Нет движущихся частей Длительный жизненный цикл | Тепловое накопление в отличие от мгновенной передачи Дорогой Не проверенная технология Сложность подбора подходящего материала | Метод пропитки | ~ | Нет |
Схема управления
Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.
Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.
Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.
Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.
Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:
N = G * Cp * ρ(в-ха) * (tвн-tср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт
Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:
- Нагрев приточного воздуха электрическим нагревателем;
- Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
- Нагрев уличного воздуха в водяном теплообменном аппарате и др.
Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц1=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)
Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N(эл.нагр) = Q – Qрек = 4,021 – 0,6 * 4,021 = 1,61 кВт
При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц2 = S * 24 * N(эл.нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:Sг.в .= 1500 руб./гкал. Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q(г.в.) = N * 214 * 24 * 3600 / (4,184 * 106)= 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц3 = S(г.в.) * Q(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)
Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:
| Электрический нагреватель | Электрический нагреватель+ рекуператор | Водяной нагреватель |
|---|---|---|
| 107 389,6 руб | 42 998,6 руб | 26 625 руб |
Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.
Получить бесплатную консультацию инженера по вентиляции с рекуперацией
Получить!
Кратко о самостоятельной сборке
В большинстве фото и видеоинструкций по самостоятельному изготовлению рекуператоров рассматриваются пластинчатые модели. Это самый простой и доступный вариант для домашнего мастера.
Главная часть конструкции – теплообменник. Его делают из оцинкованной стали, нарезая ее в виде пластин размером 30х30 см. Для создания каналов на краях и посередине каждой секции с помощью силикона наклеивают пластиковые полосы толщиной 4 мм и шириной 2-3 см.
Собирают теплообменник, накладывая и поочередно поворачивая пластины на угол в 90 градусов относительно друг друга. Так получают изолированные каналы для встречного движения холодного и теплого воздуха.
После этого под размеры теплообменника изготавливают корпус из металла, ДСП или пластика. В нем делают четыре отверстия для подачи воздуха. В два из них ставят вентиляторы. Теплообменник разворачивают под углом в 45 градусов и закрепляют его в корпусе.
Завершает работу тщательная герметизация всех монтажных стыков силиконом.
