Схемы и чертежи самодельных рекуператоров воздуха

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

• мероприятия, повышающие поступление воздуха без нагнетающих устройств;
• использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

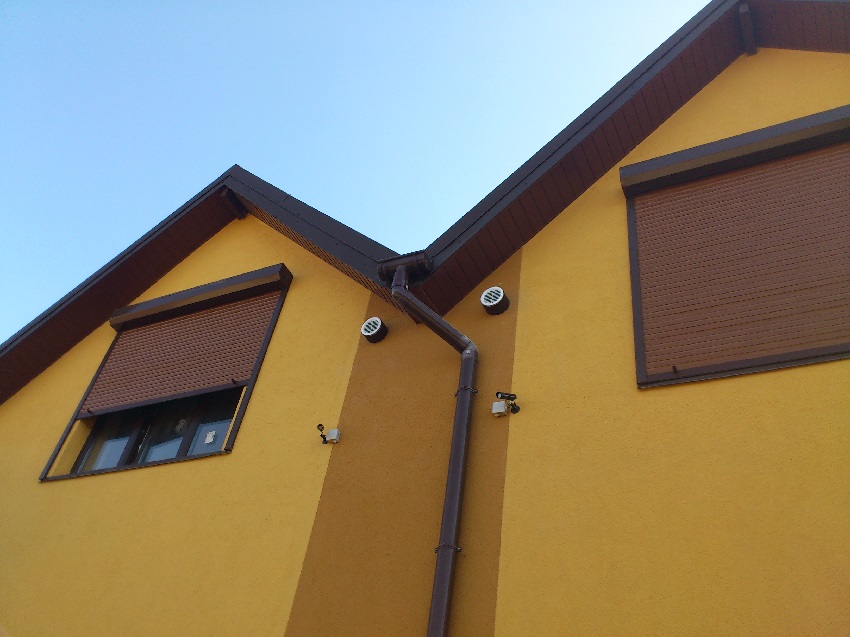

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж стенового устройства сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

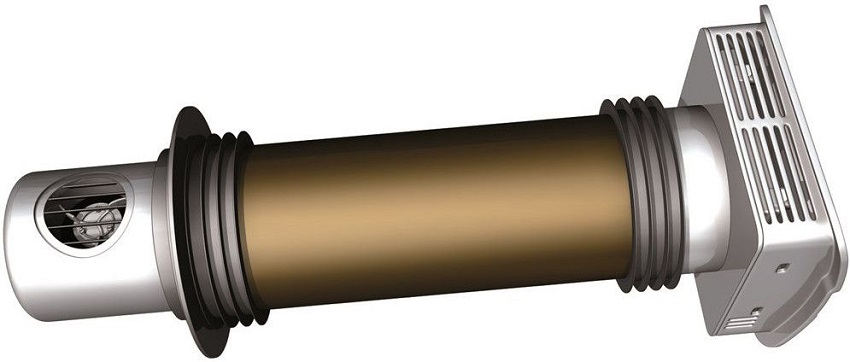

1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная шумоизоляция;
• дороговизна комплектующих элементов;
• сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав следующую статью.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

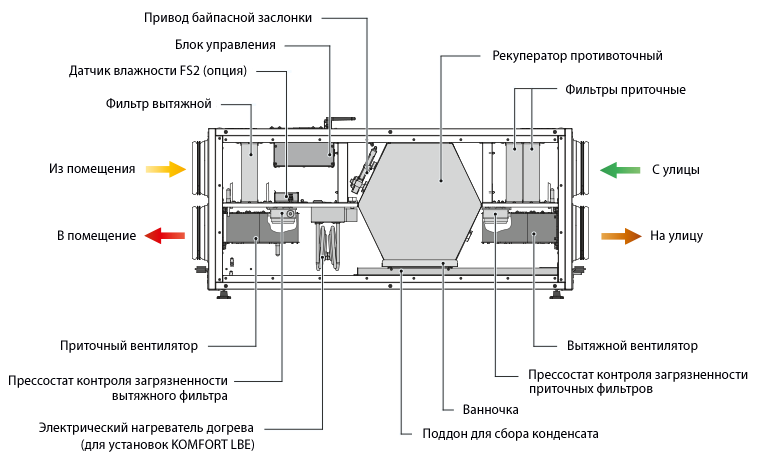

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

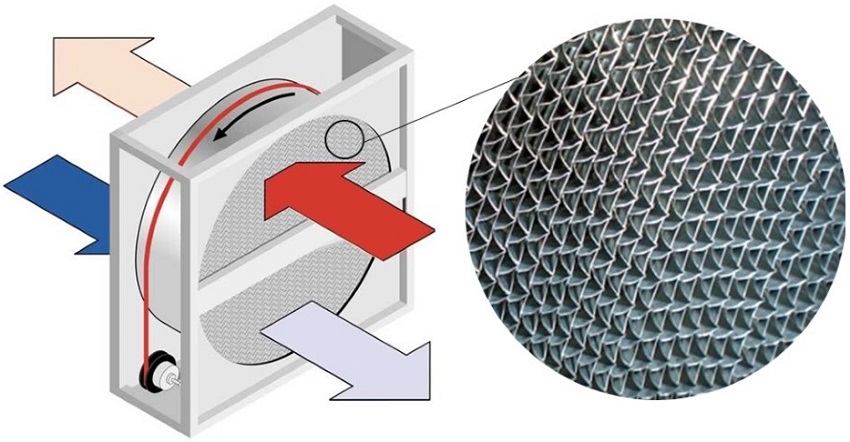

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Мастерим рекуператор самостоятельно

   Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
3. Жесть, фанера или ДСП для корпуса.
4. Минеральная вата или другой эффективный утеплитель.
5. Переходники под вентиляционные трубы диаметром 150 мм.
6. Герметик (только нейтральный).
7. Крепёж (в зависимости от материала корпуса).

Схема действия рекуператора — Фото 06

   Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

   Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

   Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

   Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

   Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

Короб для теплообменника — Фото 08

   В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

   Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток. Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения

Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

   Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

• температуру приточного воздушного потока на входе, t1;
• температуру приточного воздушного потока на выходе из рекуператора, t2;
• температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Инструменты и материалы

Примерный набор материалов и инструментов:

• металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
• рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
• нержавейка, ДСП, фанера для корпуса согласно чертежам;
• минеральная вата, пенополистирол для теплоизоляции;
• 4 фланца из пластика для воздуховодов на основе канализационных труб;
• лобзики по дереву и металлу, желательно электрические;
• силиконовый герметик;
• алюминиевая трубка 2-5 мм, длина по проекту;
• универсальный клей;
• саморезы;
• стальной уголок 20х20 мм, длина по проекту;
• шуруповёрт, ножовка по металлу;
• фильтры бумажные, автомобильные – сколько потребуется;
• строительный нож;
• молоток;
• дрель, набор свёрл;
• вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Самостоятельное изготовление рекуператора

Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

• Длительный срок эксплуатации.
• Простота используемых материалов и функциональных элементов.
• Надежность конструкции.
• Полная автономность и отсутствие привязки к электроснабжению.
• Высокий КПД.

Рекомендуем ознакомиться: 5 лучших вытяжек для кухни без отвода загрязненного воздуха

К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

Необходимые компоненты и материалы

Перед тем как непосредственно приступать к изготовлению рекуператора, необходимо подготовить используемые инструменты и материалы. Для такой работы потребуется следующее:

• Компьютерный вентилятор.
• Четыре фланца.
• Уголок.
• Метизы.
• Герметик.
• Клей.
• Фанера или металл для корпуса аппарата.
• Минеральная вата для утепления.
• Деревянные рейки для основания.
• Алюминиевые листы для изготовления кассет.

Подыскать в интернете простые в реализации схемы изготовления самодельных рекуператоров не составит труда. Также простейшие чертежи можно выполнить самостоятельно с учетом мощности оборудования и необходимой производительности. Выполнять такое устройство без схемы изготовления не следует, так как в последующем сложно правильно собрать всю систему, что отрицательно сказывается на надежности оборудования и его эффективности.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Подготовка к изготовлению и материалы

Изготовляя пластинчатый рекуператор воздуха своими руками, важнее всего качественно сделать теплообменник. В таком случае можно будет сохранять до 60% тепла.

Для выполнения такой работы понадобятся следующие инструменты:

• плоскогубцы и молоток;
• угловая шлифовальная машинка;
• ножовка для резки металла;
• уголок, рулетка и дрель.

Перед началом работы крайне важно грамотно создать чертеж будущего рекуператора, где должны быть точно определены размеры основных составляющих устройства. И уже после этого можно будет приступать к приготовлению всех необходимых материалов и началу работы

Делая рекуператор самостоятельно, понадобятся такие материалы:

• кровельный листовой металл с оцинкованной поверхностью или другой плоский материал;
• текстолит;
• фланцы из пластика, диаметр которых соответствует диаметру труб воздуховода;
• деревянный брус, с помощью которого металлическая основа будет закреплена в коробе вентиляционной системы;
• утеплитель, силикон и герметик.

Рекуператор для частного дома: виды и характеристики

Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.

Рекуператор для дома

Существуют такие типы оборудования:

• пластинчатый;
• роторный;
• крышный;
• рециркуляционный водяной.

Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.

Статья по теме:

Пластинчатый

Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.

Устройство приточно-вытяжной установки пластинчатого рекуператора

Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.

Роторный

Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с  барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.

Преимущества данного аппарата:

• улучшенная эффективность;
• повышенный КПД;
• отсутствие конденсата, а, следовательно, и отводящих желобов;
• отсутствие наледи;

Роторный рекуператор

• не осушает воздух, что не требует дополнительного увлажнения;
• регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.

Вместе с тем существуют и минусы:

• увеличенное потребление электроэнергии;
• вращающиеся элементы изнашиваются быстрее, чем неподвижные;
• необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.

Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Крышный

Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.

Гликолевый рекуператор

Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.

Пластиковый рекуператор

Принцип работы

Самодельное оборудование работает за счет обмена воздушными потоками между собой. Например, с наступлением холодов внутренняя высокая температура помещения воздействует на воздушные массы, заходящие снаружи. В летнее же время с появлением сильной жары осуществляется обратный процесс. В этом и заключается основное назначение установки под названием рекуператор. Принцип его работы в следующих моментах:

• комнатный воздух перемещается вдоль трубы с квадратным сечением;
• приточные воздушные массы преодолевают свой путь в поперечной плоскости;
• отсутствует открытый контакт холодного потока с горячим, они ограждены друг от друга специальными пластинчатыми перегородками.
