Ремонт и устройство холодильника: принципы работы разных видов, типичные неисправности, компоненты

Признаки поломки системы терморегуляции

Как и любая бытовая техника, холодильники не защищены от неисправностей. Независимо от производителя и цены они могут сломаться, будь то Бош, Атлант или Индезит. Из строя могут выйти самые разные части данного агрегата, рассматривать их все тут не имеет смысла, подробнее остановимся именно на термодатчиках.

На что стоит обратить внимание, если присутствует неисправность термодетектора:

1. не работает камера холодильного аппарата. В случае многокамерных устройств, отказывает именно та камера, чей детектор вышел из строя;
2. неисправности в работе мотора рефрижератора. Так как анализатор передает неверные температурные показатели, мотор будет работать независимо от реальной ситуации внутри камер. Холодно там или тепло, компрессор будет либо постоянно охлаждать, либо, наоборот, бездействовать. Что приведет к порче продуктов из-за повышения температуры, или же к их замерзанию (каждый владелец старых холодильников знаком с обледенелой морковью, замерзшим компотом и ледяной шубой там, где ее быть не должно)

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

Принцип работы саморазмораживающегося холодильника

В технике с капельной системой испаритель располагается на задней стенке камеры. Образующийся иней тает и по желобам стекает в поддон, который находится в нижней части техники. После этого жидкость испаряется при помощи компрессора.

Промышленные холодильники

Принцип работы холодильника, предназначенного для промышленного использования, не отличается бытового, но промышленные агрегаты обладают куда большей мощностью, которая может достигать несколько десятков кВт. В камерах поддерживается температура от +5 до -50 C. Промышленные холодильники должны вмещать большое количество продукции — от 5 до 5000 тонн. Это позволяет использовать технику на перерабатывающих и заготовительных предприятиях.

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

С верхней камерой

Холодильники, имеющие верхнюю морозильную камеру, наиболее часто предоставлены моделями Индезит RAA 28и Индезит TIAA 16 (показано на фото). Неплохие отзывы покупатели оставляют о первой модели небольших размеров:

• высота 143 см,
• ширина 55 см,
• глубина 58 см.

Общий объем составляет 212 л, из которых 171 л приходится на холодильную камеру, а морозилка занимает 41 л.

Эксплуатация холодильника облегчается оснащением холодильного отделения автоматической системой размораживания или, как ее еще называют, капельной. Холодильная камера размораживается самостоятельно. В ней находятся:

• 3 стеклянные полки с белым профилем,
• 4 дверные корзины,
• специальный контейнер для хранения овощей.

Морозильная камера оснащена системой автономного сохранения холода на протяжении 20часов, мощность заморозки в ней – 2 кг/24 часа. Размораживание морозилки происходит в ручном режиме.

Помимо этого, холодильник имеет механическое управление температурой, низкий уровень шума, интегрированную дверную ручку. Дизайн позволяет при необходимости перевешивать двери. Расход потребления электроэнергии при номинальном напряжении 220-240 В составляет 226кВт/ч.

Двухкамерный Индезит TIAA 16 отличается более крупными размерами: его высота, ширина и глубина составляют 167, 60 и 66 см соответственно. Полностью объем холодильника составляет 300 л, 53 из которых приходится на морозильную камеру, а 247 вмещает холодильная камера.

У модели пониженный уровень шума 39 дБ, механическое управление, статистическая система охлаждения. В холодильном отделении:

• 4 стеклянные полки,
• 2 предназначенных для хранения овощей ящика,
• 4 полки на дверке.

Морозильное отделение имеет контейнер для содержания льда, а также оснащено статистической системой охлаждения. Индезит TIAA 16 имеет интегрированную дверную ручку, антибактериальное покрытие. При необходимости можно перевесить двери холодильника на любую сторону.

С нижней камерой

Более широко представлены двухкамерные холодильники, имеющие нижнюю морозильную камеру – об этих моделях существует много положительных отзывов. Согласно инструкции, общий объем колеблется от 263 до 361 л.

По энергоэффективности все они принадлежат к классу А+. Все двухкамерные холодильники Индезит имеют:

• пониженный уровень шума;
• разные климатические классы;
• механическую регулировку температурного режима;
• интегрированную дверную ручку.

Модели обеспечивают достаточно длительное время сохранения температуры при отсутствии электроэнергии; многие из них оснащены технологией ноу-фрост.

Для того, чтобы выбрать холодильник, удовлетворяющий все ваши потребности, необходимо ознакомиться с характеристиками моделей и просмотреть их фото.

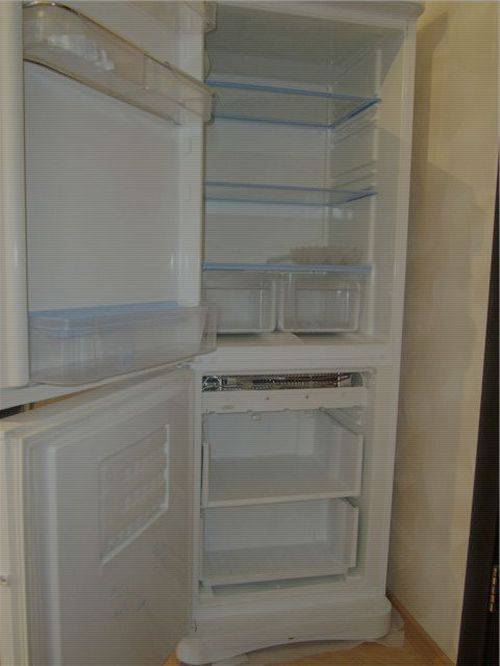

1. INDESIT BIAA 16

Модель высотой 167 см имеет ширину 60 см и глубину 67 см. Объем холодильника 299 л, из них 104 л – морозильная камера и 195 л камера холодильная. В целом полезный объем холодильника составляет 278 л.

Две лампы Dual Light освещают внутреннюю камеру. Модель управляется механически, имеет интегрированную ручку, а специальная система креплений позволяет устанавливать двери с открытием в разных направлениях.

Руководство по эксплуатации холодильников Индезит представляет собой довольно подробный документ с описанием основных пунктов, выполнение которых гарантирует долгую и безопасную эксплуатацию изделия.

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

• Капельное.
• Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

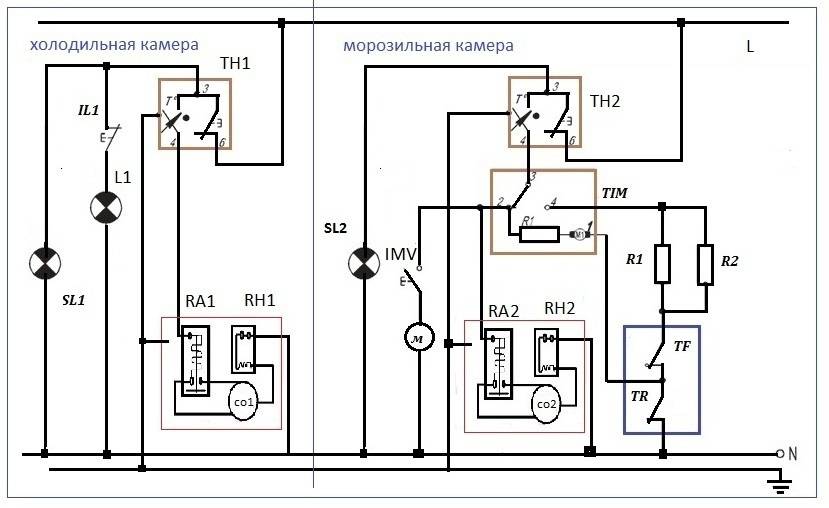

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Принцип работы двухкамерного холодильника с одним компрессором.

Профилактика возникновения поломок

Чтобы не пришлось ремонтировать морозильные лари, необходимо строго придерживаться всех рекомендаций, данных производителем, а именно:

• транспортировать ларь можно только в горизонтальном положении. Устанавливать его нужно на ровной поверхности, при этом до стен необходимо оставлять расстояние не менее 10 сантиметров. После установки на рабочем месте включите его на несколько часов;
• нельзя ставить изделие рядом с источником тепла, подключать его можно только напрямую в розетку, без использования удлинителей. Выдергивать вилку за шнур не допускается. Сначала нужно подключить прибор в сеть, а потом включить его выключателем, чтобы избежать скачков напряжения;
• вентиляционные отверстия должны быть открыты и свободны от мусора, грязи. При намерзании внутри инея слоем более 6 мм необходимо отключить его от сети. Затем аккуратно очистить его, протереть насухо, а после снова включить в сеть. Эти меры помогут вашему оборудования работать без ремонта продолжительное время.

Как заменить термостат?

Если термостат уже не подлежит настройке, то остаётся только один выход — заменить устройство. Также можно проделать это действие при желании установить другую модель терморегулятора (например, заменить обычный электронным).

Иногда бывает так, что нет необходимости менять реле целиком. Такое может произойти, например, если неисправен только сифон. В таком случае можно заменить только эту деталь терморегулятора и оставить прежний, предварительно убедившись, что отсутствуют другие повреждения. Если же поломка существенная, необходимо правильно снять и установить новый.

Сама по себе замена не составляет особой сложности, являясь лишь несколько трудоёмкой, — в некоторых моделях, например, холодильнике “Атлант”, потребуется полностью снять переднюю дверцу.

К тому же необходимо знать, какие модели термостатов взаимозаменяемы. К примеру, модели Т-110, Т-111, Т-112 (представленные в однокамерных холодильниках) можно заменить на ТАМ-112, ТАМ-113. В двухкамерных же вместо ТАМ-125 и TAM-133 можно поставить модели К56-L1955, К59, Danfoss 077B6.  Часто замена на аналоги меньше бьёт по карману, а от этого является целесообразной. Также эта информация может пригодиться, если оригинальных моделей терморегулятора не окажется в продаже или ближайшей доступности.

В первую очередь нужно, как ранее было сказано, обесточить прибор, а затем отыскать его по инструкции, приведенной выше. Иногда снять терморегулятор бывает не слишком легко, в том же холодильнике “Атлант” вам придется снимать с петель дверцу камеры. В большинстве современных моделей таких накладок не возникает, необходимо только снять ручку и защитную накладку. Постарайтесь выделить для всех крепежей отдельную ёмкость, так вы избавите себя от рисков в самый неподходящий момент не досчитаться пары нужных винтиков и потратиться ещё и на их подбор и покупку.

Следующим шагом следует открепить терморегулятор от кронштейна, если вдруг реле закреплено именно так

Осторожно отвинтите и снимите его

Затем вам потребуется отсоединить от испарителя зафиксированную на нем капиллярную трубку (так иначе называют трубку с хладагентом), аккуратно удалить терморегулятор из корпуса и отключить все провода. Этот момент обязательно запечатлеть на фото всем — у аналоговых терморегуляторов цвета проводов могут различаться, фото поможет разобраться, какой именно куда крепился.

Начинать подсоединять новый прибор надо в обратном порядке, начиная с крепления трубки к испарителю. Далее необходимо в соответствии со сделанным фото подсоединить провода

Важно заметить, что в старых моделях холодильников проводов может быть всего два вместо четырех, это упрощает работу

Следующим этапом будет крепление термостата, надевание на него защитного кожуха, закрепление панелей и установка на место ручки регуляции. Теперь можно включить прибор и проверить исправность нового термостата. На этом замена закончена.

Этот алгоритм универсален для всех видов холодильников, однако не стоит пренебрегать технической информацией о холодильнике. В некоторых случаях это может существенно упростить работу.

Как подключить холодильник напрямую без реле?

Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа.

При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка. Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.

Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу. У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен.

Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра. Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео.

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле. Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны. Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см. Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

https://youtube.com/watch?v=mprIb5f_qwI

Проверка термореле

Если холодильник не хочет включаться, долго не выключается, либо работает без перерыва, причину надо искать в терморегуляторе. Его демонтируют, на контакты насаживают перемычку. Если включение произошло, то проверяют термостат. Деталь опускают в холодную воду, измеряют выходное сопротивление или прозванивают выходы.  Если есть сопротивление, либо сигнал отсутствует, термореле меняют.

Пусковое реле имеет несложную конструкцию, поэтому найти и устранить неисправности не трудно. Только нужно делать все аккуратно и точно, потому что от того как будет все сделано зависит работоспособность холодильника. Однако раскрошившийся в процессе работы корпус, особенно там, где крепятся клеммы, или негодный позистор отремонтировать невозможно.

Топ-10 самых надежных холодильников прошлого года

Самостоятельная диангостика холодильника.

Первое, что приходит на ум отечественным потребителям, попытаться выполнить ремонт холодильников своими руками. В этом есть определенный смысл, так как действительно некоторые неполадки можно легко устранить самому с минимальными финансовыми затратами. Для выполнения небольшого ремонта достаточно знания общей конструкции холодильника, небольших навыков работы на измерительном тестере и знания электрики. Замена уплотнителя самостоятельно.

Если ваш холодильник не работает, следует проверить, поступает ли на него питающее напряжение. Для этого достаточно открыть дверь холодильного отделения. Если в холодильнике появляется свет и имеется световая индикация на информационных табло, то напряжение к холодильнику подается.

Далее следует проверить работу терморегулятора. Для этого необходимо с помощью регулятора температуры установить уровень на максимальный холод. Если и при этом работа холодильника не возобновляется, то неисправность следует искать как в самом терморегуляторе, так и в двигателе компрессора или в схеме его запуска и защиты. Как правило, ремонт релейного терморегулятора, а точнее его замену, выполнить довольно просто. Достаточно купить новый и установить его вместо неисправного.

Работу терморегулятора выполненного на базе электронного датчика выполнить своими силами вам вряд ли удастся. Систему запуска компрессора выполненного на основе реле также легко проверить обычным тестером. При необходимости замена неисправного занимает не более десяти минут при наличии нового. Не представляет труда восстановление работы холодильника при обрыве видимых электрических проводников или окислении различных контактов на реле. Неисправности в этом случае устраняются обычной зачисткой и соединением. Неприятные запахи в холодильнике можно устранить, выполнив тщательную уборку отделений холодильника и очистив забитые сливные трубки для свободного выхода конденсата. Как правильно разморозить холодильник.

Самостоятельный ремонт холодильника с системой ноуфрост ( No frost).

Современные холодильники это сложные устройства, построенные на основе электронных блоков с микропроцессорным управлением, которые обрабатывают информацию с различных датчиков и сенсоров, а также контролируют работу всех систем. При выходе из строя блоков электронного управления выполнить ремонт холодильников своими руками вы не сможете. Естественно неисправности компрессора, нарушения герметичности трубок с хладагентом устранить вам тоже не удастся. Доверить выполнение всех указанных работ лучше квалифицированным специалистам. Только они смогут восстановить нормальную работу всех систем. Особенно это относится к холодильникам с системой Nofrost со сложными системами датчиков, нагревателей и циркуляции холодного воздуха. Не производите ремонт холодильника сами. Доверяйте его только профессионалам, которые выполнят все операции качественно и непременно предоставят вам гарантию.

Принцип работы пускового реле

Несмотря на большое количество производителей комплектующих к холодильникам, схема работы и конструкция пусковых реле практически одинакова. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

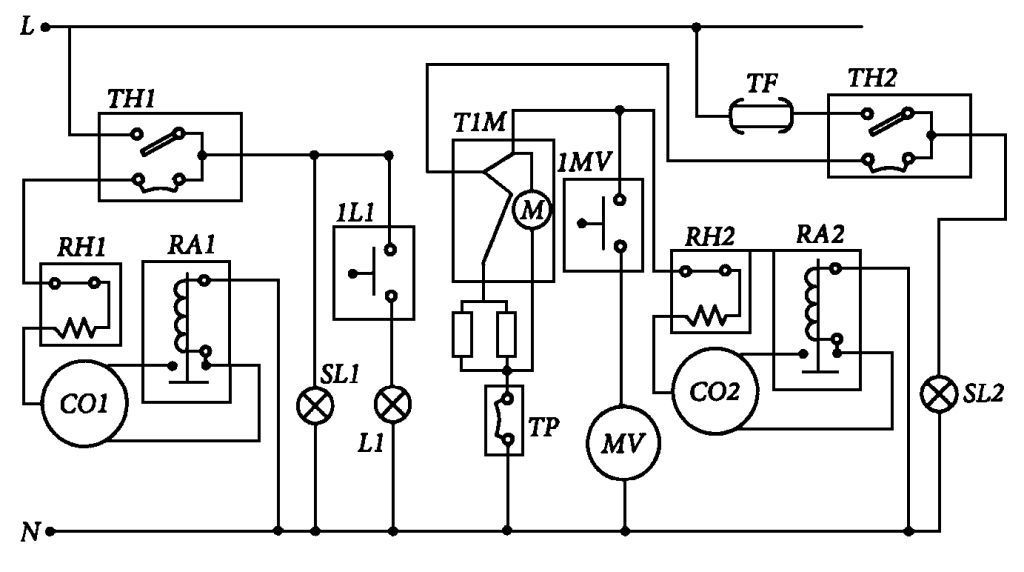

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую, а другой (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. Например, защитный блок может быть вынесен на жилу, которая расположена внизу на рисунке

Поэтому необходимо найти документацию или разобрать компрессор для понимания расположения проходных контактов. Также это можно сделать при наличии символьных идентификаторов возле выходов:

• «S» – пусковая обмотка;
• «R» – рабочая обмотка;
• «C» – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка «верх», которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют «таблеткой».

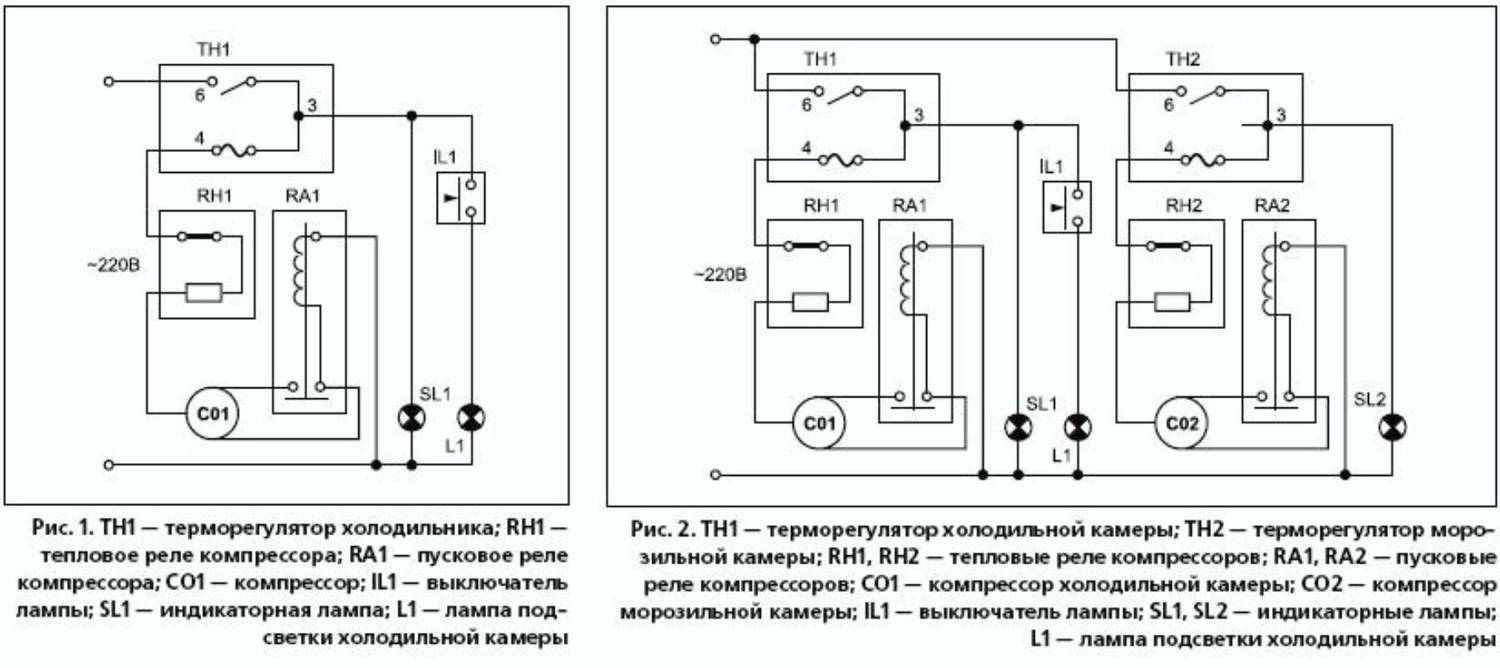

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Как справиться с типовыми неисправностями холодильника Атлант?

Есть незначительные поломки, которые вы сможете исправить. Но если требуется замена деталей или агрегатов, то запчасти для холодильников Атлант должны быть оригинальными. На фото показаны заводские комплектующие для холодильного агрегата. Такую работу лучше доверить высококвалифицированному специалисту. Он сможет поменять и реле холодильника Атлант, если оно не работает.

Основные неисправности – это:

• Холодильник подключен к сети, но не работает, лампа освещения в холодильной камере не горит. Это может произойти по двум причинам: нет напряжения или нет контакта между розеткой и вилкой прибора. Сначала следует проверить, есть ли напряжение в сети. Для этого включите в розетку любой исправный электроприбор. Если не помогает, тогда необходим хороший контакт между вилкой и розеткой.
• Если холодильный агрегат работает, а лампа для освещения внутри не загорается, то, скорее всего, она перегорела. Потребуется взять исправную лампу и произвести замену перегоревшей. Для этого открутите винт, снимите плафон, поменяйте лампу, верните плафон на место и заверните винт.
• Холодильник работает, но при этом сильно шумит. Эта проблема возникает, если прибор установлен неправильно.

В камерах температура охлаждения не является достаточно низкой, значит, дверца закрыта неплотно. Чтобы наладить температурный режим, закройте плотно дверцу.

Низкая хладопроизводительность (плохо холодит)

Типичная неисправность для поломки компрессора, течи системы охлаждения, выхода из строя вентилятора или терморегулятора.

Поломка компрессора

Если напряжение в сети стабильно, а кабель и розетка исправны, значит, проблема связана с компрессором. Причины:

• Брак
• Естественный износ
• Перегрузки
• Попадание влаги в двигатель

Перегрузки — самая распространенная причина поломки компрессора. Они обусловлены нарушением правил эксплуатации прибора, которые привели к выходу из строя датчиков испарителя или разгерметизации холодильного контура. От неисправностей этого вида не застрахованы даже очень надежные холодильники, выпускаемые брендами Bosch, Samsung, Liebheer и Ariston.

Жидкость в мотор проникает при повреждениях испарителя или неправильном обслуживании пробора

Вот почему так важно обращаться только к квалифицированным мастерам, которые предоставляют гарантию на все виды выполняемых работ!

Течь системы охлаждения

Возможные неисправности: разгерметизация, засорение капилляров масляными сгустками. Поломка называется по результатам тщательной проверки всех элементов системы. При разгерметизации показана замена трубок, фильтра и дозаправка фреоном. При засорах капилляры прочищают воздухом под большим давлением, после чего ставят новые фильтры и заливают фреон.

Вентилятор

Неисправности двухкамерных холодильников с системой Но Фрост (No frost), в которых вентилятор отвечает за подачу охлажденного воздуха в камеры. Характерны для приборов Indesit, LG, Ariston, Атлант и Минск. Щели между дверью и корпусом холодильника, редкая разморозка или поломка какого-либо из датчиков температуры вызывает интенсивное обледенение крыльчатки, что приводит к ее блокировке или разрушению. Признаком этой неполадки является отсутствие гула при открывании морозилки. Если разморозка не помогла, вентилятор поломан и подлежит замене.

Терморегулятор

Гудение вентилятора при повышении температуры в камерах указывает на неисправность терморегулятора. Деталь довольно хрупка, поэтому часто ломается, как в дорогих холодильниках Ariston, Samsung или Bosch, так и в бюджетных моделях, выпускаемых фирмами Indesit, Атлант или Минск. Независимо от марки холодильника, термостат не ремонтируется и меняется на новый.

Устройство компрессионного холодильника

Устройство холодильника лучше всего рассматривать на примере компрессионного образца, поскольку в быту чаще всего используются именно такие аппараты:

1. – устройство, которое с помощью поршня проталкивает хладагент (газ), создавая разное давление на разных участках системы;
2. Испаритель
   – емкость, в которую попадает разжиженный газ, впитывающий тепло из холодильной камеры;
3. Конденсатор
   – емкость, в которой сжатый газ отдает тепло в окружающее пространство;
4. Терморегулирующий вентиль
   – устройство поддерживающее необходимое давление хладагента;
5. Хладагент
   – смесь газов (чаще всего используют фреон), которая под воздействием работы компрессора циркулирует в системе, забирая и отдавая тепло на разных ее участках.

Почему не стоит медлить с заменой неисправного реле

Конечно, народные «умельцы» уже научились запускать холодильник без пускозащитного реле, соединив контакты напрямую. Однако мастера со стажем категорически не советуют этого делать. В холодильнике каждая деталь несет свою полезную нагрузку. И исключение из электрической схемы любой составляющей чревато перегрузками механизмов, перегревом двигателя и, в лучшем случае, поломкой мотора-компрессора, а худшем – пожаром. Собственно, само по себе название детали говорит о том, что оно необходимо для правильного пуска агрегата. А защитная часть реле как раз спасает технику от избыточной тепловой нагрузки. Проще говоря – от перегрева.

Поэтому не откладывайте замену. При выборе ориентируйтесь на марку и характеристики запчасти, снятой с вашего холодильника. В идеале следует приобрести точно такую же модификацию детали и точно так же подключить ее к холодильному агрегату.

Надеемся, Вам пригодилась наша инструкция по диагностике и поиску поломки.
