Как отремонтировать пылесос своими руками

Чтобы самостоятельно пылесос самсунг сделать ремонт своими руками все элементы, нужно определить место, где она образовалась. Мотор, может быть, подвергнуть разборке, если: образовался запах гари, плохая мощность всасывания пыли. Придерживайтесь последовательности в снятии корпуса.

Часто в пылесосах забивается шланг.

Причиной этой поломки становится зачастую плохая работа щеток на моторе

На них и нужно обращать внимание. Если забит шланг или щетка

Выполняем их чистку

Сначала снимаем щетку и проверяем, как тянет шланг без нее

Выполняем их чистку. Сначала снимаем щетку и проверяем, как тянет шланг без нее.

Можно поменять трубку пылесоса на новую.

Если все нормально, значит нужно чистить щетку. Если нет, можно снять шланг и проделать те же действия. Зачастую внутри может застревать крупная вещь: цепочка, часы. Забитые фильтры и контейнер для мусора.

Вам необязательно потребуется замена фильтров в пылесосе “Самсунг”, если прибор стал плохо работать.

Для определения достаем все, проверяем тягу пылесоса. Если все в порядке, чистим фильтры. Что касательно замены и ремонта мотора, то здесь нужно оценить свои умения и навыки. Примером тому может стать обрыв обмотки мотора. Для определения проблем с ней, нужно иметь умения пользоваться мультиметром.

Необходимо регулярно промывать фильтр и менять раз в два года.

Только с его помощью сможете определить проблему. К остальным проблемам, которые можно решить самостоятельно относим:

• Поломка кнопки;
• Обрыв провода в удлинителе;
• Плохой контакт на клеммах щетки и обмотке.

Если дело касается ремонта двигателя, то здесь нужно оценить свои силы и финансовые возможности. Легче купить новый компонент, хоть и покупка подшипников значительно дешевле, если дело в них.

Проверьте клеммы на щетке.

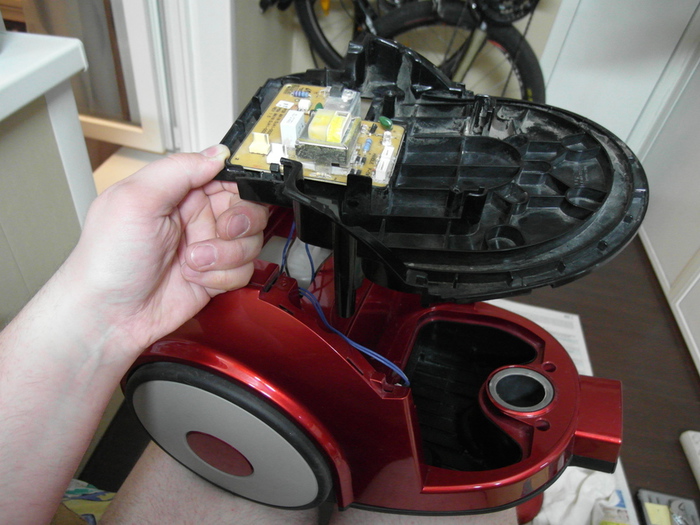

Проверка материнской платы

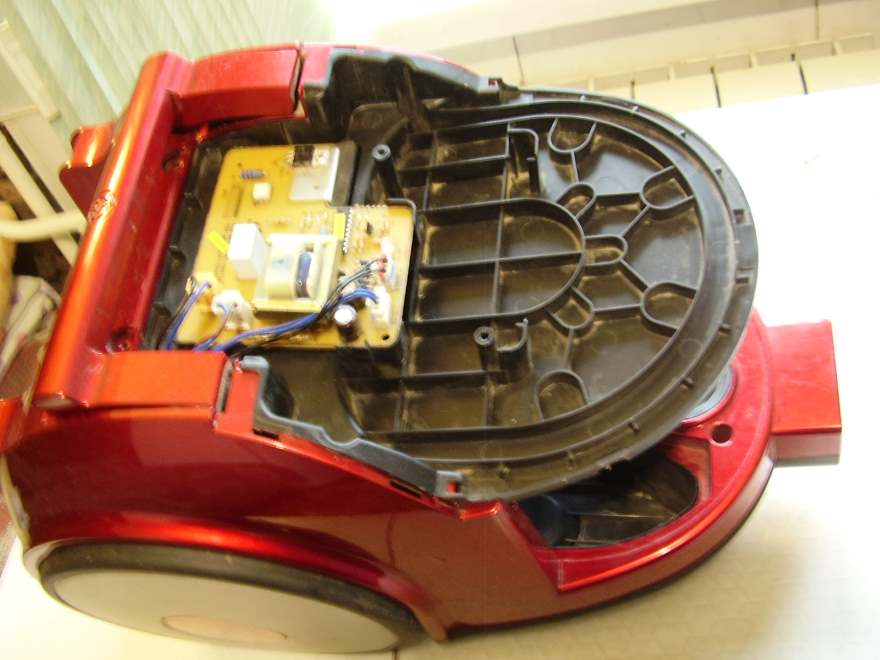

Плата управления в пылесосе не так выглядит, как в компьютере. Ею является симистор. От детали к мотору идут 2 провода с одной стороны и с другой 2 проводка прикреплены к розетке. Сам симистор находиться между ними.

Починить материнскую плату может только специалист.

Снимите его и мотор соедините с проводами от розетки. Если все в порядке, нужно просто заменить плату. Некоторые хозяева пользуются пылесосом без нее.

Чистка пылесоса

Пылесос тоже надо чистить. Начиная с ворса, которым пылесосите, и заканчивая внутренностями. Вовремя опустошайте пылесборник, будь то многоразовый пакет или одноразовый. Если вы убирали строительную пыль, и он был засорен, после того, как снимите все детали, можно прочистить внутренности.

Запах может возникать, если пылесборник заполнен и долго не очищался.

Это удобно сделать другим пылесосом, но осторожно. Осторожность стоить проявить в платах

Не применяйте влажный метод очистки

Не применяйте влажный метод очистки.

Как починить пылесос своими руками: наиболее распространенные поломки и их ремонт

Срок эксплуатации пылесосов составляет в среднем 5-10 лет, а гарантийный ремонт, предоставляемый производителем или компанией-дистрибьютором, – 1-2 года. За это время техника редко выходит из строя. Исключения – заводской брак, дешевая и некачественная продукция.

Поэтому при поломке агрегата по истечении срока гарантийного обслуживания приходится обращаться в дорогостоящие сервисные центры. Согласитесь, было бы неплохо научиться самостоятельно исправлять некоторые неполадки? Такой навык поможет, когда нет времени ждать мастера, а также позволит сэкономить семейный бюджет.

Сомневаетесь в собственных силах? Мы поможем вам справиться с возникшими проблемами. В статье мы обозначили наиболее распространенные поломки разных типов пылесосов, а также привели подробные инструкции по их устранению.

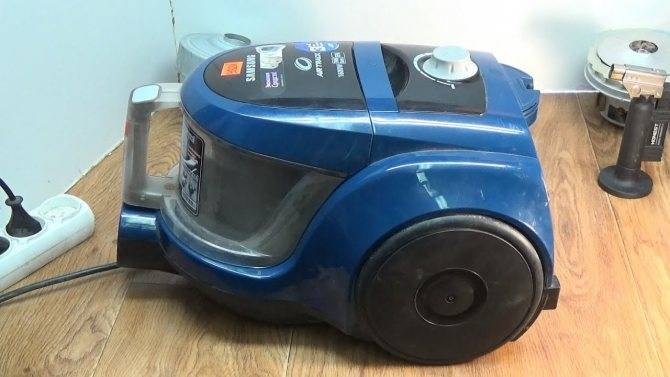

Серьезные неисправности пылесосов Самсунг

В домашних условиях следует восстанавливать работоспособность пылесосов Самсунг, если поломка не связана с выходом основных компонентов. Все серьезные неисправности должны устранять профессионалы в сервисных центрах.

Кнопка включения и питающий кабель

В большинстве случаев при выходе со строя кнопки включения ее требуется менять. Но иногда сбои в ее функционировании связаны с загрязнениями. Чтобы убедиться в этом, необходимо разобрать корпус, открутить кнопку и убрать обнаруженные загрязнения.

Если перебит питающий кабель, то его необходимо заменить. В соответствии с требованиями техники безопасности запрещено использовать пылесос с поврежденной проводкой.

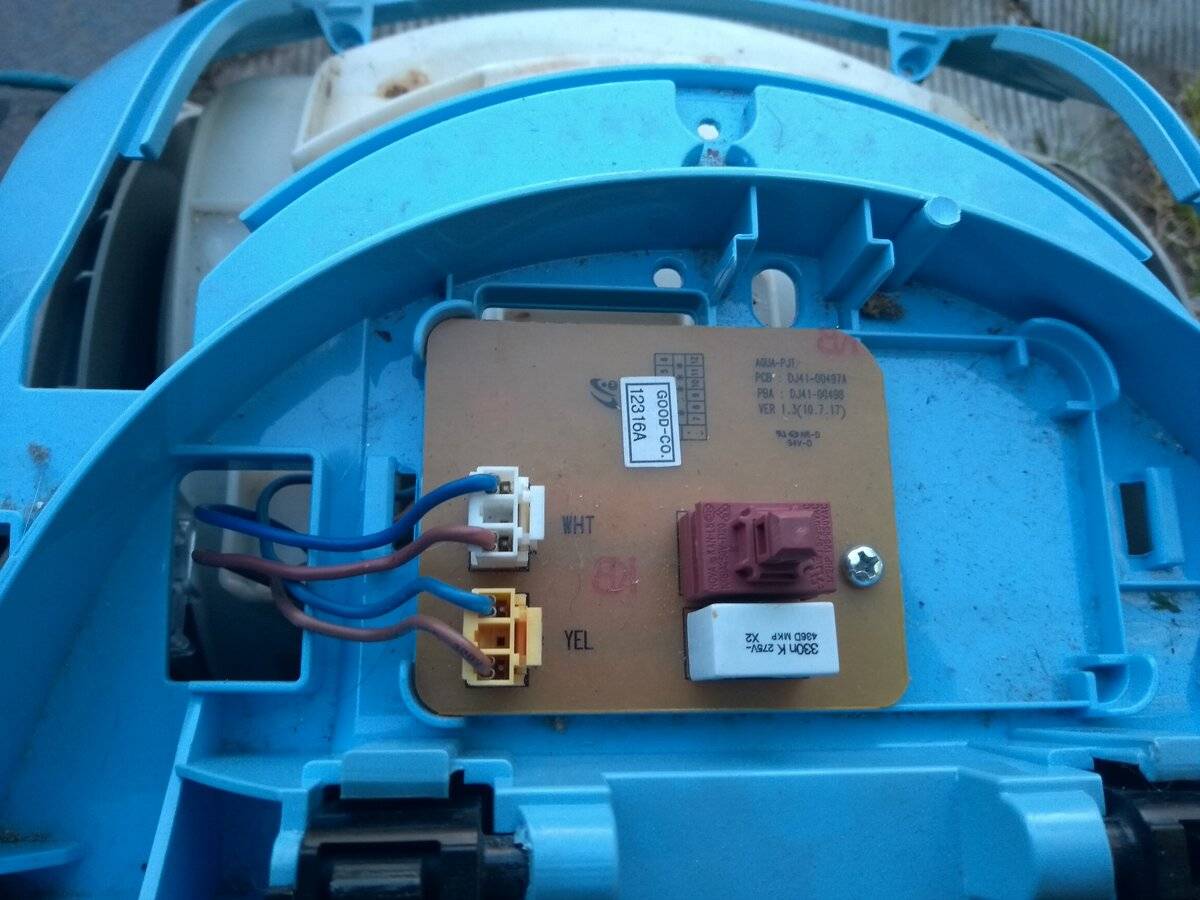

Регулятор мощности всасывания воздуха

При выходе со строя регулятора мощности восстановить работоспособность устройства можно заменой электронного модуля. Также, если перегорел отдельный тиристор, то его можно перепаять . Схема модуля простая, поэтому можно сделать это самостоятельно, обладая определенными навыками.

Электродвигатель бытового пылесоса

Это наиболее сложный компонент. Для того, чтобы определить неисправность в нем, необходимо вскрыть к корпус и извлечь электродвигатель. После этого его разбирают и диагностируют работоспособность компонентов. Такие работы должны проводить профессионалы. Если двигатель не подлежит ремонту выполняют его замену.

У вас пылесос марки Самсунг?

ДаНет

Устранение других неисправностей

Кроме проблемы с фильтрами, владелец пылесоса может столкнуться с засорением крыльчатки. Её очищают сухим способом. Если вам удалось извлечь двигатель, и вы обнаружили износ его щёток, можно заменить их самостоятельно, а коллектор почистить наждачной бумагой мелкой фракции. Если перегорел предохранитель — лучше сразу позаботиться о приобретении другого пылесоса, поскольку его стоимость немного меньше, чем покупка нового агрегата.

При подозрении на обрыв провода нужно протестировать напряжение в оставшихся узлах мультиметром. После прозвонки и обнаружения места обрыва неисправность можно быстро устранить обычным паяльником. Перед прозвонкой убедитесь в том, что двигатель пылесоса не обесточен: это часто происходит при срабатывании термодатчика. Если оказалось, что двигатель обесточен, не торопитесь с прозвонкой и другими действиями. Скорее всего, дело в обычном перегрева. После остывания пылесоса произойдёт автоматическое восстановление его работоспособности.

Проблему с подшипниками легко отличить от другой неисправности по характерному визгу или скрежету, издаваемому агрегатом после его включения в сеть. Можно смазать подшипники машинным маслом, но лучше сразу произвести их замену, потому что смазки надолго не хватит, и спустя некоторое время домашний помощник снова начнёт «скрипеть».

Ещё одна неисправность, которую вы можете обнаружить в процессе разборки корпуса — это ослабление силового провода. Чаще всего проблема заключается в пружинке. Она может быть либо ослаблена, либо сильно затянута. Отрегулируйте силу натяжения барабана, отмотав или, наоборот, подмотав провод.

Дальнейшие действия

После того, как гайка выкручена, несложно будет вытащить шайбу, а также крыльчатку, находящуюся под шайбой. Далее извлекается циклонный механизм и уже видны якорные подшипники. Осталось вывинтить четыре удерживающих пластины и слегка стукнуть по коллектору с оборотной части, чтобы отсоединить от него вращающийся механизм. Амортизированные подшипники можно определить с первого взгляда на них, а также прокручивая их. В циклонных пылесосах, зачастую, при долгой эксплуатации, разрушаются шарики внутри подшипников. В таком случае, единственным выходом является приобретение и установка новых вариантов.

Причины поломок и их устранение

Предпосылки неисправностей пылесосов марки Lg и Samsung могут быть самыми различными, например:

Проблема со шнуром встречается довольно часто. За вентилятором обычно расположена электрическая часть прибора

Важно проверить целостность шнура, так как часто бывает повреждение внешней его оболочки, токоведущей жилы.

Проблема со сбором мусора. То есть пылесос Самсунг, к примеру, работает, всасывание происходит нормально, а мусор собирается плохо

Одной из причин такой проблемы является заклинивание подшипников валика. Чтобы в этом удостовериться, нужно открепить щеточный валик и вывинтить конечные колпачки. На этих концах не должно быть никакого мусора, ниток, волос. Если они присутствуют, их следует убрать.
Причиной неисправности двигателя пылесоса Самсунг может быть и сам подшипник. Если взять мотор прибора в руки и слегка покачать его за якорь, то можно заметить, что при неисправных подшипниках вал будет также шататься в стороны. В этом случае необходима обязательная замена подшипников.
При возникновении запаха горелой резины также могут быть виноваты подшипники. В этом случае необходимо проверить свободность вращения валика-щетки. Если вращение производится туго, то в большинстве случаев требуется их замена. Можно предварительно их смазать, и если это не решит проблему, замена подшипников неизбежна.

Если пылесос марки Самсунг, LG и др. начинает сильно гудеть и «реветь», это означает, что его подшипники вышли из строя. Приступать к их самостоятельной замене следует только в том случае, если у вас есть опыт ремонтных работ.

Пошаговая инструкция по разбору двигателя

Следующий шаг в ремонте пылесоса Samsung — осмотр и починка мотора устройства. Чтобы осуществить ремонт двигателя пылесоса Самсунг, для начала его нужно разобрать. Делается это следующим образом:

При помощи отвертки выкручиваются два боковых болта, находящиеся наверху корпуса.
Поверните немного корпус, и посмотрите на двигатель. Если вы попробуете его снять, то обнаружите, что вам мешает это сделать катушка

Аккуратно освободите двигатель от ее проводов и отсоедините все разъемы.
Осторожно выведите провода катушки так, чтобы, сама катушка осталась на корпусе, и снимите двигатель.
После того, как двигатель будет снят, нужно еще раз повторить чистку.
Теперь нужно снять уплотняющую резинку. Для этого нужно открутить два боковых болта.

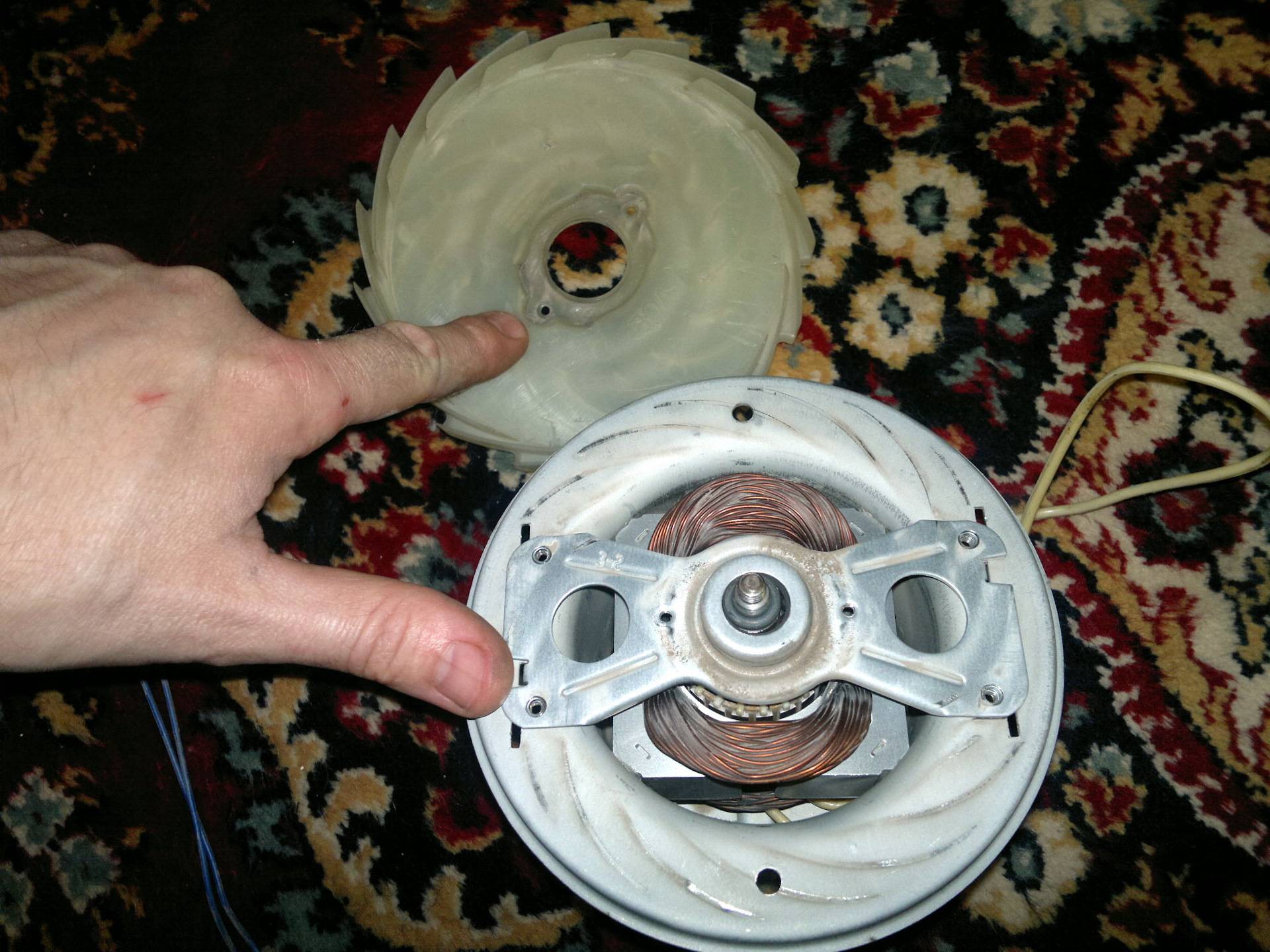

При помощи отвертки разъединяются две половины корпуса двигателя.
Далее из пластмассового корпуса вынимается сам двигатель.
Посмотрите на верхнюю часть двигателя

Вы увидите завальцовки. Их нужно выгнуть в обратную сторону. Затем в любую щель втыкается отвертка. Обе половины разъединяются между собой. Таким образом турбина освобождается от корпуса.
При помощи торцевой головки на 12 откручивается болт
Что важно: резьба левая, поэтому при снятии болта, его надо крутить по часовой стрелке. При этом надо статор двигателя заклинить деревянными маленькими брусочками
Всю конструкцию нужно придерживать.
Теперь можно снимать турбинку.
Снимите шайбочку и открутите два болта.
Внизу вы найдете еще четыре винта, которые нужно открутить.
Далее нужно снять щетки, предварительно открутив все болты.
Выбиваем якорь. Вставляем ключ в отверстие и стучим по нему молотком
Двигатель выскочит наружу.
Обратите внимание на подшибники. Если они в хорошем состоянии их можно промазать маслом.
Пинцетом вынимаем пыльник
Если подшибник крутится с шелестящим звуком и остается сухим, его нужно прочистить и смазать. Для прочистки можно использовать очиститель карбюратора.

Соберите пылесос в обратном порядке.

Возможно, ваша конкретная модель пылесоса нуждается в другом уходе. Протрите слегка смоченной тряпкой и небольшим чистящим средством над пластмассовыми частями пылесоса. В любом случае, однако, вы должны регулярно чистить пылесос снаружи. . Вы должны помнить, что очистка фильтров для кондиционирования воздуха позволит обеспечить оптимальную производительность кондиционера, а также нормальное потребление энергии.

Дым, возгорание, короткое замыкание

Ухватитесь за верхнюю панель передней панели и потяните вниз или поднимите ее, чтобы открыть. Затем слегка поднимите панель. Держите ручку и поднимите ее. Затем потяните воздушный фильтр к себе и сдвиньте его вниз. Очистка воздуха. Воздушный фильтр из моющейся пены, который захватывает большие частицы воздуха. Фильтр очищается пылесосом или ручным мытьем.

Как разобрать пылесос видео посмотрите ниже:

При желании даже можно перемотать статор двигателя пылесоса. Как перемотать двигатель пылесоса видео смотрите ниже:

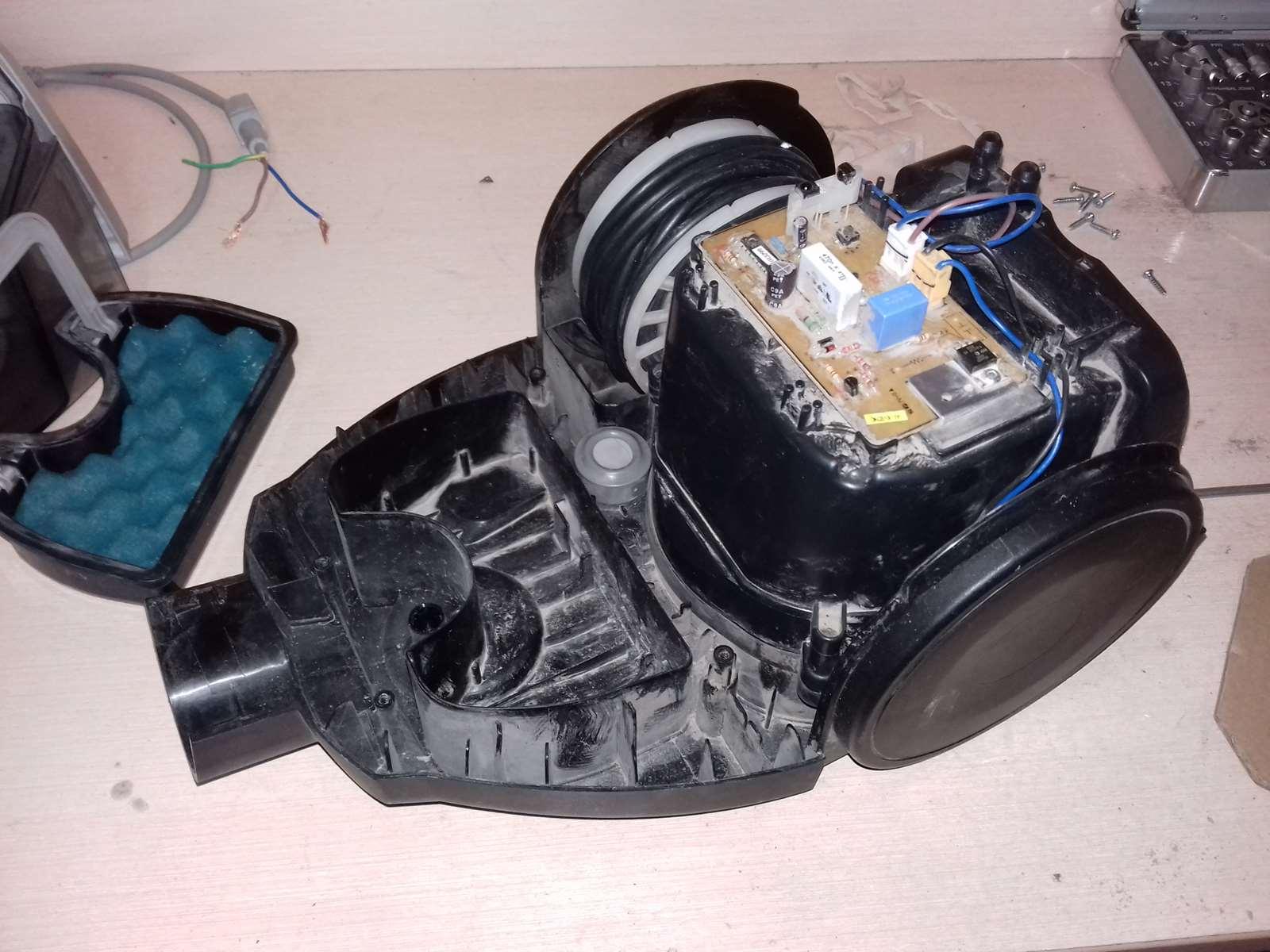

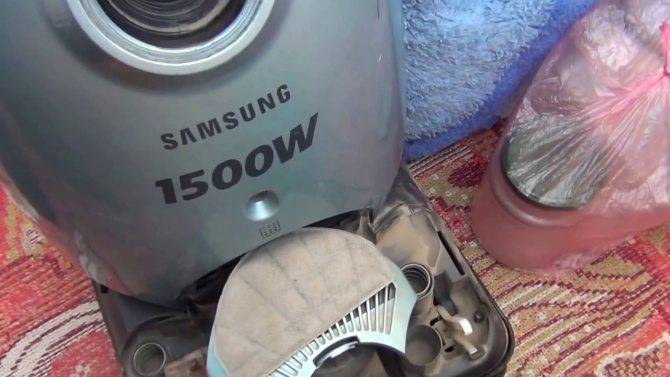

Последовательность разборки пылесоса на примере Samsung 1600w

Разборка любой техники начинается с подготовки. И верной последовательности. Нельзя достать до сердца прибора, пока не снимем все, что его прикрывает.

Вы можете самостоятельно разобрать пылесос, используя инструкцию.

Открыть можно так:

1. Отсоедините все, что может мешать и раскручивайте корпус. Отверткой откручиваем все винтики, в том числе и потайные, могут быть возле кнопок. После откручивания всех деталей, что могут держать оболочку пылесоса – снимите ее. Если не вышло, осмотрите еще раз, возможно, есть потайные защелки.
2. Отсоедините электрический монтаж. Увидеть его можно на разъемах.
3. Из всего пластикового корпуса снимаем двигатель, открутив его от станины.

Правильно проведенная диагностика является залогом успеха.

Разборка двигателя

Сердце пылесоса имеет пошаговый процесс раскрытия.

1. Для начала нужно снять крыльчатку. Но для этого необходимо выполнить определенные действия. Снимите переднюю часть кожуха. Тонкой отверткой отгибайте сбоку кожуха, чтобы отвертка попала внутрь. Отодвиньте верхнюю часть кожуха, и крыльчатка станет доступной.
2. Откручиваем гайку на крыльчатке.
3. Снимаем винты корпуса, но щетки к этому моменту нужно уже убрать.
4. Вытяните якорь.
5. Резьбовыми съемниками снимите подшипник.

Фильтры забиваются, мусор плохо втягивается, на мотор дополнительная нагрузка и в итоге он ломается.

Что делать если не включается пылесос от компании LG

К возникновению ситуации, когда пылесос перестаёт включаться, может привести множество факторов, но самыми распространёнными из них являются:

• засорённый пылесборник или фильтры — приводит к работе механизма в состоянии постоянных перегрузок, что вызывает перегрев двигателя;
• перебои контакта — возникают при повреждении шнура или розетки;
• износ деталей и отдельных узлов мотора.

Встречаясь с подобным «поведением» техники, в первую очередь следует внимательно провести диагностику. И уже после уточнения причины поломки, принимать решение о дальнейшем ремонте.

Мнение эксперта

Николай Петрович

Подстраничник для эксперта

Перед проведением ремонта следует удостовериться в том, что вилка сетевого шнура не подключена в розетку.

Диагностика

Для того, чтобы понять почему не включается пылесос, рекомендуется использовать способ исключения. Основные действия необходимо проводить в следующей последовательности:

1. Проверить рабочее состояние розетки.
2. Осмотр сетевого шнура и вилки.
3. Далее следует проверка степени заполнения пылесборника и чистка фильтров.
4. Загрязнение мотора или выход из строя детали или целого узла двигателя.

Решение

Каждый этап диагностики сопровождается следующими действиями:

1. Для проверки розетки, пылесос подключается к любой другой розетке в доме и включается. Если мотор продолжает «молчать», необходимо перейти к следующему этапу.
2. При осмотре шнура и вилки должны отсутствовать внешние повреждения. На вилке — оплавление, а на кабеле — загибы.
3. Фильтры следует сменить на новые, а мешок очистить от мусора и пыли, прополоскать под холодной водой, если он пластиковый, а не трепячиный. На место пылесборник можно ставить только после полного высыхания.

В случае, если ни одно из вышеперечисленных действий не дало нужного результата (пылесос по-прежнему не включается), то причина кроется в поломке двигателя. Такая неисправность относится к достаточно серьёзным и её решение требует определённых навыков.

Для того, чтобы добраться до двигателя, необходимо разобрать сам пылесос. Такая процедура состоит из нескольких шагов:

• крышку отеска пылесборника откручивают с помощью отвёртки, а затем снимают сетку для уплотнения и отсоединяют электроблок;
• вынимают пылесборник и откручивают все видимые шурупы отсека;
• двигатель отсоединяют от сетевого провода, путём разжатия винтовых клемм.

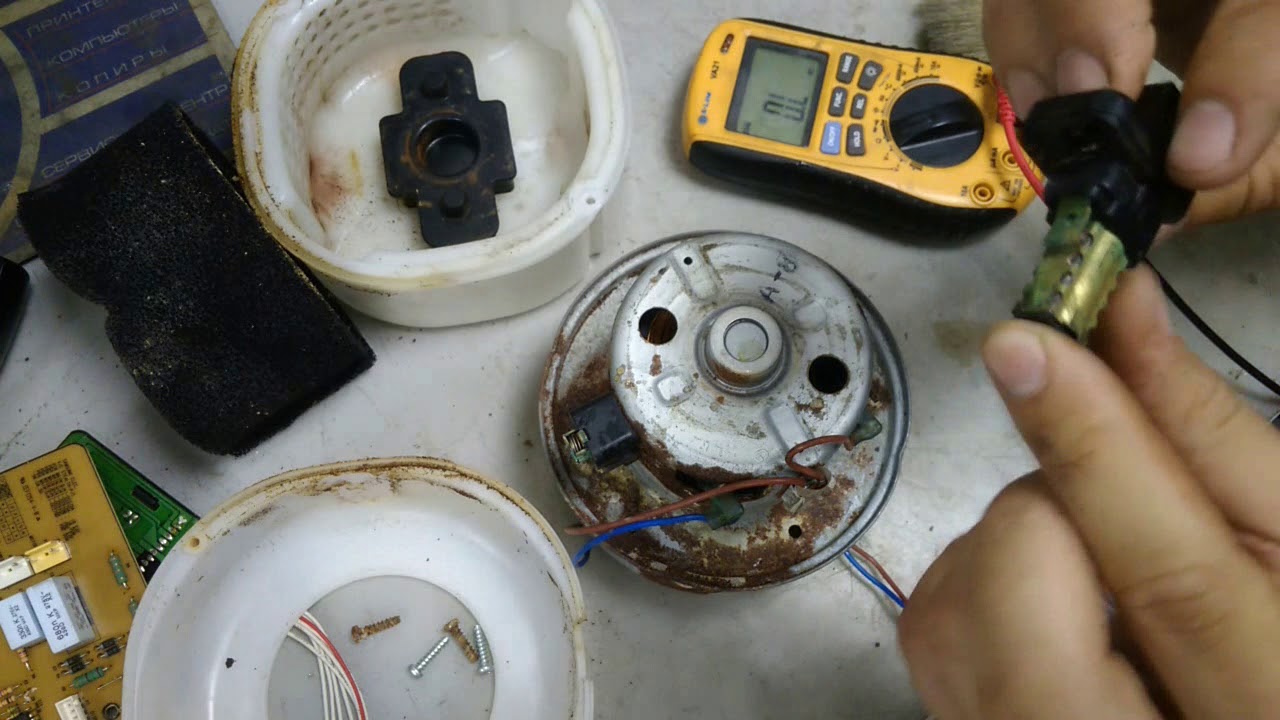

Первым делом, после извлечения мотора, необходимо провести визуальный осмотр:

• вынимают щётки и меняют их в случае, если они стёрты;
• проводят оценку состояние коллектора якоря;
• при сильном загрязнении медных пластин, проводят зачистку нулевой наждачной бумагой;
• осмотр подшипников (проверяется целостность сепаратора, отсутствие трещин, проводится смазка);

Проворачивание подшипников внутри гнезда при ручном вращении якоря указывает на необходимость проведения разборки двигателя.

Неисправности в разных типах пылесосов

Прежде чем разобраться, какие виды поломок чаще всего происходят в очистительных приборах, следует ознакомиться с наиболее популярными типами агрегатов.

По специфике уборки различают приборы для сухой и влажной уборки. Первый вид – более бюджетный вариант, который выпускают практически все известные бренды – Samsung, Bosch, LG, др.

Моющие пылесосы относят к сегменту премиум класса: их стоимость гораздо выше, однако функциональность устройств также на высоте.

Их конструкция схожа с обычными устройствами для сухой уборки, однако дополнительно в нем установлен контейнер для воды, специальные насадки и фильтры.

По типу конструкции выделяют следующие виды:

• стандартные бытовые – приборы напольного типа, которые перемещаются с помощью колесиков на дне корпуса;
• вертикальные – аккумуляторные и проводные агрегаты, обеспечивающие комфортную уборку благодаря компактным размерам и легкому весу;
• портативные (ручного типа) – предназначенные для уборки автомобильных салонов, небольших помещений, чистки мебели;
• роботизированные – приборы с программами автоматической уборки без участия пользователя, управляемые с помощью пульта.

В зависимости от виды агрегата, сбор пылевых частиц и мусора может осуществляться в специальный тканевый или бумажный мешок, в пластиковый контейнер или специальную емкость, проходя через аквафильтр.

Особенности ремонта приборов с мешком

Принцип работы агрегата с пылевым мешком заключается в прохождении через него воздушных масс, далее через фильтр ультраочистки и моторный отсек. НЕРА-фильтр, используемый в таких изделиях, не только задерживает микрочастицы пыли, но и выполняет функцию компрессора.

Чаще всего в этих моделях фильтры являются основными деталями, которые быстрее всего выходят из строя.

В некоторых моделях предусмотрена функция сенсорного определения интенсивности втягивания воздуха: при обнаружении проблем пылесос автоматически выключается и происходит очистка фильтра.

Если же в приборе не предусмотрена такая технология, тогда следует самостоятельно следить за качеством всасывания мусора. Обязательно вас должен насторожить появившийся гул или перегрев корпуса техники – это повод проверить все фильтрующие элементы.

«Болезни» агрегатов с циклонным фильтром

Преимущество контейнерных моделей – отсутствие необходимости частой замены одноразовых фильтров, быстрая очистка емкости для мусора, высокое качество очистки поверхностей с дополнительной чисткой воздуха.

В циклонном фильтре происходит максимальная задержка микрочастиц. Поэтому очищенные воздушные массы, проходя через отсек двигателя, а после этого сквозь НЕРА-фильтр, не забивают его. Таким образом, фильтр служит намного дольше, чем в вариантах с мешками.

При эксплуатации прибора фильтрующий элемент защищает мотор-вентилятор от попадания металлических и острых предметов, которые могут нарушить целостность детали. Поэтому следует обязательно проверять, не забит ли он мусором перед началом уборки.

Виды поломок моделей с аквафильтром

Процесс сбора пыли осуществляется таким образом: входящий воздух взбивает воду в контейнере до мелких частиц, выводя ее под передний козырек.

Пылевые массы вместе с туманным вихрем беспрерывно проходят через шланг и оседают на дно пылесборника. Остатки частиц пыли проходят через, где задерживается влага. Далее очищенный воздух без воды проходит сквозь двигатель и охлаждает его.

Разобравшись с принципом действия устройства, далее рассмотрим наиболее частые сбои в его работе.

Для продолжительного срока эксплуатации пылесоса необходимо следовать всем пунктам инструкции. Рекомендуется заполнять контейнер только очищенной или дистиллированной водой до указанной метки.

Также необходимо очищать, промывать и высушивать все используемые детали. Это позволит использовать устройство без замены туманного HEPA-фильтра на протяжении 2-х лет и более.

Еще одна проблема – выход из строя мотора-вентилятора из-за перегорания обмотки. Это можно заметить, если агрегат начал перегреваться, гудеть, снизилась мощность всасывания мусора, происходит выбивание УЗО, автоматов. В случае обнаружения проблемы понадобится произвести замену неисправной детали.

Что делать если не включается пылесос от компании LG

К возникновению ситуации, когда пылесос перестаёт включаться, может привести множество факторов, но самыми распространёнными из них являются:

• засорённый пылесборник или фильтры — приводит к работе механизма в состоянии постоянных перегрузок, что вызывает перегрев двигателя;
• перебои контакта — возникают при повреждении шнура или розетки;
• износ деталей и отдельных узлов мотора.

Встречаясь с подобным «поведением» техники, в первую очередь следует внимательно провести диагностику. И уже после уточнения причины поломки, принимать решение о дальнейшем ремонте.

Диагностика

Для того, чтобы понять почему не включается пылесос, рекомендуется использовать способ исключения. Основные действия необходимо проводить в следующей последовательности:

1. Проверить рабочее состояние розетки.
2. Осмотр сетевого шнура и вилки.
3. Далее следует проверка степени заполнения пылесборника и чистка фильтров.
4. Загрязнение мотора или выход из строя детали или целого узла двигателя.

Решение

Каждый этап диагностики сопровождается следующими действиями:

1. Для проверки розетки, пылесос подключается к любой другой розетке в доме и включается. Если мотор продолжает «молчать», необходимо перейти к следующему этапу.
2. При осмотре шнура и вилки должны отсутствовать внешние повреждения. На вилке — оплавление, а на кабеле — загибы.
3. Фильтры следует сменить на новые, а мешок очистить от мусора и пыли, прополоскать под холодной водой, если он пластиковый, а не трепячиный. На место пылесборник можно ставить только после полного высыхания.

Необходимые инструменты

Набор необходимых инструментов будет зависеть от типа и модели пылесоса Samsung. При разборке и ремонте, профилактике или чистке устройства, а также его отдельных элементов, не обойтись без таких приспособлений:

• крестовая и шлицевая отвертка – их размеры подбираются в соответствии с видом и глубиной посадки шурупов;
• плоскогубцы;
• канцелярский, а лучше профессиональный строительный нож;
• смазочный материал;
• электроизоляционная лента;
• электрический тестер.

Во многом на выбор инструментов будет влиять и вид производимых работ. Например, для зачистки поверхности всасывающего шланга перед склеиванием трещин понадобится наждачная бумага и обезжиривающее средство (ацетон, растворитель). Загрязнения на валу щеток пылесоса удобно снимать ножницами, а для удаления засоров придется использовать длинную жесткую проволоку. Для склеивания трещин или сколов на корпусе подойдет универсальный супер-клей, а для подвижных частей, таких как шланг, необходим более эластичный склеивающий материал.

Как разобрать пылесос Samsung 1800w

При наличии необходимых инструментов, разобрать пылесос Самсунг 1800w любой модели и даже произвести частичный ремонт пылесоса несложно – достаточно придерживаться следующей пошаговой инструкции:

Отключите прибор от сети и закрепите его устойчиво. Начните разбирать корпус со снятия защитных решеток и фильтра, проверьте, загрязнен ли он. Если пластиковые перепонки на защитной решетке стали темными, а просветы между ними забиты пылью – фильтр сильно загрязнен и требует замены.

• Следующим снимается пластиковый циклонный фильтр. Нажмите на специальную кнопку на ручке и достаньте контейнер наружу. Достаньте из него губчатый фильтр, его можно промыть под проточной водой.
• Приступаем ко снятию крышки с корпуса. Сделать это можно при помощи крестовой отвертки. Раскручиваем и снимаем поочередно каждый из 5 саморезов, четверо из них находятся по бокам, а последний – на задней стороне.
• Плоской отверткой, как рычагом, поддеваем поверхность крышки в районе колес с обеих сторон и аккуратно надавливаем, чтобы она отскочила от корпуса.
• Для полного отделения пластикового покрытия потребуется также снять крышечку с разъема материнской платы – ее нужно бережно отсоединить от корпуса, и вместе с ней снять всю покрышку.

• После снятия крышки, можно отсоединить кожух, в котором находится двигатель и плата. Для этого отвинчиваем четыре болта по бокам и снимаем кожух, предварительно отключив проводки, соединяющие двигатель и плату.
• Двигатель защищен несколькими слоями материала, обеспечивающего тепло- и шумоизоляцию, а также пластиковой крышкой, закрепленной на четырех саморезах. Бережно откручиваем их и откладываем отдельной группой, чтобы потом не искать необходимые болтики для каждого вида креплений.

Для окончательного отделения двигателя от корпуса осталось только отсоединить термореле и провод, соединяющий двигатель с ним. После этого можно достать двигатель и рассмотреть его детально.

Признаки неправильной эксплуатации пылесоса

Самой распространенной причиной неисправности пылесоса является перегрев двигателя. Нужно отличать конструкции с принудительным охлаждением корпуса и без такового. Если в пылесосе нет блокировки мотора от перегрева, непрерывная работа для неохлаждаемой конструкции не превышает 15 минут, в других случаях 30-40 минут в день.

Пылесосы для сухой уборки не имеют защиты от попадания влаги внутрь корпуса. Случайная сырость, доставленная в корпус, может замкнуть провода или окислить контакты. Мыть крышку такого пылесоса нельзя, можно протирать влажной салфеткой.

Полотно прижимать насадку к поверхности нельзя, так же, как заламывать трубку, должны быть условия для прохода воздуха – иначе мотор может сгореть от нагрузки. Однако подсос воздуха при неплотно подогнанных соединениях трубок, корпуса приведет к потере мощности всасывания, станет причиной возможной неисправности пылесоса.

Менять и чистить фильтры, проводить техническое обслуживание прибора необходимо своевременно. Не допускать падения аппарата с высоты, ударов по корпусу. Это может нарушить контакты или деформировать, разбить корпус инструмента.

Фильтры

Прежде чем разобрать корпус, стоит проверить все фильтры в пылесосе. Именно их засорение приводит к снижению мощности техники, автоматическому отключению или даже перегоранию.

Очистить поролоновые фильтрующие прокладки просто, достаточно промыть их под проточной водой и просушить естественным способом. При накоплении большого количества пыли на бумажном фильтре рекомендуется произвести его замену.

На некоторые пылесосы приобрести фильтры НЕРА очень сложно ввиду обновления ассортимента новыми моделями. Отчаиваться не стоит, очистное устройство легко смастерить своими руками. За основу берутся:

• корпус старого фильтра (в виде рамки);

Для начала нужно удалить бумажную гармошку из рамки, которую нужно хорошенько помыть, просушить и обработать поверхности раствором на основе спирта (с целью обезжиривания).

Далее салонный вкладыш раскраивается по параметрам рамки и фиксируется на неё с помощью клея, нанеся его предварительно по контуру. Неиспользованный фильтр (с которого производилась обрезка) стоит упаковать в полиэтиленовый мешок, чтоб он не всасывал при хранении пыль. Позже можно будет снова сделать замену вкладыша.

Необходимые инструменты и инструкция полной разборки

Если человек имеет опыт в обращении с бытовой техникой, он уже по звуку может определить причину сбоя в её работе. При переполненном мешке пылесос гудит или издаёт характерное шипение. При более серьёзных поломках движка или платы его звук становится прерывистым, из всех отверстий начинает сыпаться пыль, а в комнате появляется запах горелых проводков.

В зависимости от характера неисправности вам могут понадобиться:

• две отвёртки (крестовидная и с плоской битой);
• пассатижи;
• наждачная бумага;
• шило;
• кусачки;
• тиски;
• напильник;
• несколько разъёмов и запасных проводков.

Во время замены фильтров отвёртки нужны для снятия задней решётки, прикрученной саморезами. При работе с платой или проводками без других инструментов не обойтись.

Проблема может обнаружиться в ходе разборки корпуса. К счастью, причиной поломки не всегда является именно двигатель. При ослаблении разъёма реле-регулятора или простых повреждениях платы неполадку можно устранить самостоятельно.

Пошаговая инструкция при разборке корпуса у пылесоса:

осторожно снимите решётку; отложите её в сторону; достаньте фильтр; проверьте перепонки фильтра: если они светлые – он чистый. При загрязнении перепонки становятся тёмными; извлеките фильтр наружу; выкрутите саморезы с помощью отвёртки; снимите верхнюю часть корпуса; аккуратно отсоедините разъём платы сверху; извлеките плату и кожух; открутите круглую “защитку”; выньте двигатель и осмотрите его на предмет повреждений. Замки и крепления у пылесосов “Самсунг” могут быть винтовыми и в виде защёлок

Винтовое крепление снимают, последовательно откручивая шесть дюбелей. Два из них вы найдёте спереди крышки, а ещё четыре – на другой стороне корпуса, на торце и у ручки. Электронная плата, которая управляет двигателем, защищена верхней крышкой, прикреплённой замочками из пластика. Их можно аккуратно поддеть старым DVD-диском или карточкой. Если у вас есть пластмассовая линейка, попробуйте отвести ею защёлки в сторону, придерживая их диском. Так, они не смогут принять прежнего положения, и крышку можно будет легко отодвинуть

Замки и крепления у пылесосов “Самсунг” могут быть винтовыми и в виде защёлок. Винтовое крепление снимают, последовательно откручивая шесть дюбелей. Два из них вы найдёте спереди крышки, а ещё четыре – на другой стороне корпуса, на торце и у ручки. Электронная плата, которая управляет двигателем, защищена верхней крышкой, прикреплённой замочками из пластика. Их можно аккуратно поддеть старым DVD-диском или карточкой. Если у вас есть пластмассовая линейка, попробуйте отвести ею защёлки в сторону, придерживая их диском. Так, они не смогут принять прежнего положения, и крышку можно будет легко отодвинуть.

Внимание!

Замочки у “Самсунгов” очень хрупкие, поэтому разбирать их надо аккуратно, чтобы не сломать.

После “высвобождения” управляющей платы – осмотрите ее. При скоплении пыли на дорожках аккуратно почистите, повреждённые разьёмы зафиксируйте или замените проводки в нужных местах. Систему обесточьте, а плату снимите. Перед заменой проводков их разъёмы пометьте маркером, чтобы не перепутать.

Напоследок об электронике

Надо сказать, что электросхемы пылесосов, кроме самых дорогих с микропроцессорами, особой сложностью не отличаются. Электрическая принципиальная схема пылесоса, которую можно считать близкой к типовой, приведена на рис. ниже. Напряжение сети в данном случае 110 В. Для напряжения 220 В сопротивление R1 увеличивают до 150 Ом и его мощность до 2 Вт. R5 берут 330 кОм, VR1 и VR2 по 470-510 кОм, R3 – 24 кОм 2 Вт. Рабочее напряжение всех конденсаторов – 630 В.

Электрическая принципиальная схема пылесоса с регулировкой мощности

R3 задает максимальную мощность пылесоса, его можно менять в пределах 12-47 кОм. VR1 – оперативная регулировка мощности, а VR2 выставляется ее минимальное значение, и тут нужно быть осторожнее. Дело в том, что, если якорь мотора остановится, каждый полупериод напряжения сети через него потечет пусковой ток, равный 3-5 рабочего, и дорогой мощный симистор (TRIAC по схеме) сгорит

Поэтому при настройке схемы движок VR2 сначала ставят на минимальное сопротивление, потом от ЛАТРа дают напряжение 175 В и VR2 очень осторожно, без перерегулирования, уменьшают обороты мотора до 700-800 об/мин

Термозащита в такой схеме осуществляется также несложно: параллельно C3 подключают терморезистор на 1-1,5 МОм (для напряжения сети 220 В) с обратно-логарифмической температурной характеристикой. Физически терморезистор должен находиться в тепловом контакте в корпусом мотора, но быть электрически от него изолирован. «Холодный» терморезистор (при комнатной температуре) на работу схемы не влияет, но при нагреве до 70-80 градусов его сопротивление упадет до 1-0,5 R3, C3 в течение полупериода станет заряжаться медленнее, маломощный симистор DIAC открываться и открывать TRIAC позднее, и мощность мотора снизится вдвое-вчетверо. Примерно таким же образом возможно доработать большинство пылесосов с регулировкой мощности, но без защитной автоматики.

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=”https://schema.org/Article” data-nonce=”a60280afaf”>

(Пока оценок нет)

cope itemtype=”https://schema.org/Organization”>
