Как устроен утюг с паром
Но где искать все эти винтики-секретки? Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.:
`img-3`
Схема устройства утюга с парогенератором
Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т.к. она эффективна только в положении терморегулятора, близком к максимуму (три точки). В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1-2 точки. О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т.е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.
Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.п. Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см. в конце), но в домашних условиях чаще всего вполне ремонтопригодный.
Как парят китайцы
Если посмотреть на подошву даже не дешевых китайских утюгов, то окажется, что у многих форсунки капельного увлажнения фиктивные, фейковые. На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу.
Принцип и особенности работы электроутюга
Рассматривая техническое устройство и характерные особенности работы электрических утюгов, можно отметить, что они довольно схожи с другой категорией электроприборов — чайником. Основным элементом конструкции, без которого невозможна нормальная эксплуатация прибора, представляется ТЭН, обладающий мощностью порядка 1000-2200 Ватт.
Для корректной работы, к нему подается необходимое напряжение. Однако, во избежание перегрева ТЭНа и порчи одежды, производители оснащают приборы регулятором температуры с различными доступными пользователю режимами.
Для подавляющего большинства утюгов, характерны следующие особенности работы
- При повороте специальной ручки круглой формы для регулировки по часовой стрелке, происходит увеличение рабочей температуры подошвы утюга;
- Включение и отключение регулятора сопровождается специальным щелчком;
- Основным элементом, за счет которого происходит регулировка, представляется биметаллическая пластина, которая расширяется под воздействием температуры.
Система подачи электроэнергии к прибору довольно проста и включает в себя электрошнур и вилку. В связи с особенностями конструкции, для проведения ремонта шнура, потребуется разобрать утюг.
Конструкция утюгов Тефаль предполагает специфичный способ крепления подошвы к внутренним элементам устройства . Оно осуществляется как с помощью специальных защелок, так и с применением винтов, которые могут быть тщательно замаскированы. С этой целью, чаще всего, их размещают под декоративными заглушками, а также под резервуаром для воды. Чтобы не нарушить целостность конструкции при разборке, необходимо обнаружить все из них.
Изъяны питающего провода

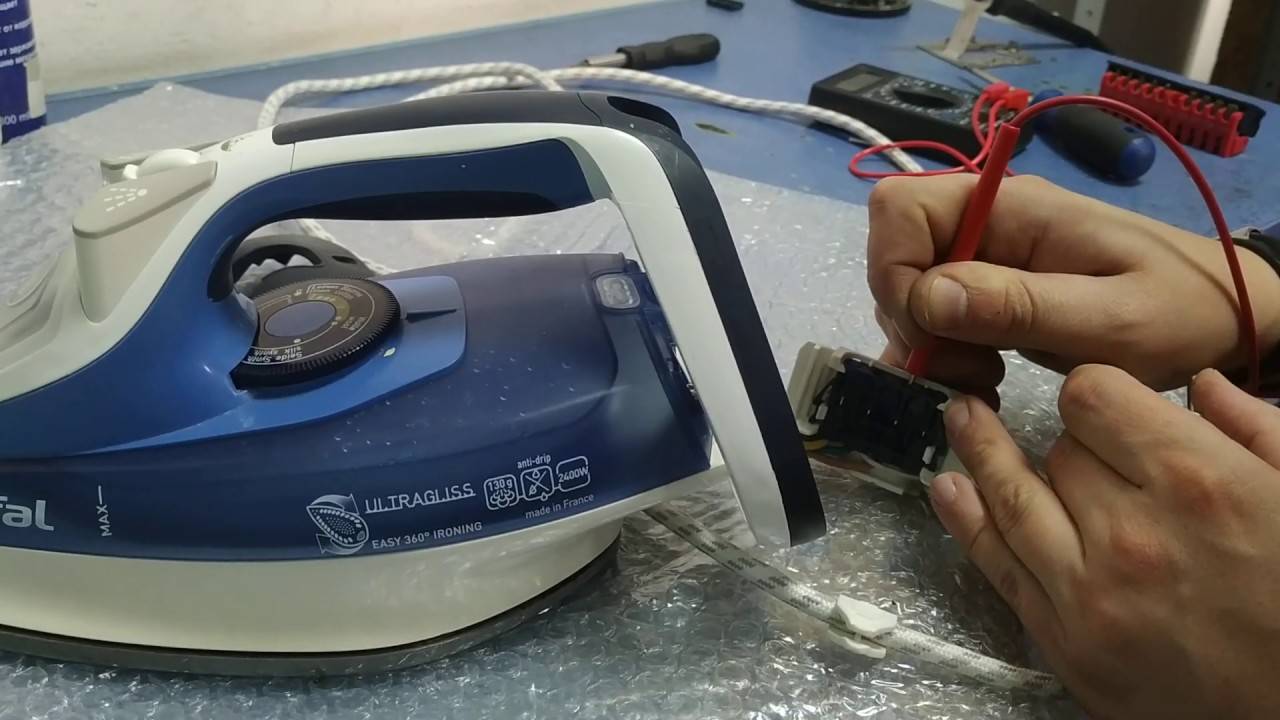

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.
Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.
Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.
Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.
Устранение поломки в домашних условиях
Отремонтировать подачу пара своими руками можно только в случае, если неисправность возникла по причине накипи и известкового налета. Серьезные поломки составных частей конструкции утюга исправить самим не получится!
Предлагаем вниманию несколько способов, применив которые можно избавиться от посторонних элементов в водонагревательной системе утюга. Для достижения лучшего результата рекомендуется попробовать их несколько, вплоть до устранения причины, по которой отсутствует подача пара в утюге. Если пар в утюге не появится, придется покупать новый прибор.
Все (за исключением одного — паровой ванны) приведенные ниже способы имеют один и тот же принцип: в резервуар для воды утюга наливается жидкость, он разогревается, затем вручную производится прочистка системы водонагревательных элементов: нужно нажимать на кнопку подачи пара до тех пор, пока жидкость не иссякнет.
Очистка уксусом
Очистить резервуар от накипи и налета можно столовым 9% уксусом, разбавленным в соотношении 1/1 с обычной водой. Такой состав заливается примерно на 1/3 резервуара, после чего прибор подключается к питанию. Необходимо подождать минут 10, затем включить режим глажки с паром и начать активно нажимать клапан подачи пара.
Процедуру нужно проводить над тазиком или иной ёмкостью для сбора воды. Выпускать пар нужно до тех пор, пока уксусный состав в резервуаре не закончится. После чего необходимом вымыть остатки уксуса, для этого в утюг заливается обычная вода и осуществляется подача пара до исчезновения специфического запаха.
Минеральная газированная вода
Принцип очистки утюга от накипи и осадков минеральной водой почти тот же самый, что и в способе очистки уксусом. Единственное — после проведения процедуры интенсивного паровыделения, не нужно промывать водонагревательную систему обычной водой, так как неприятного запаха от используемой минеральной воды не будет.
Данный вариант менее эффективен по сравнению с очисткой уксусом. Он отлично подходит для профилактических процедур, направленных на предотвращение возможных неисправностей.
Лимонная кислота
Нужна маленькая упаковка кислоты, где-то 20-25г, её нужно развести в стакане теплой воды до полного растворения. Затем состав заливается в резервуар на 1/3 объема и утюг оставляют нагреваться на 10 минут, после чего нужно пускать пар до полного расхода жидкости.
После процедуры в утюг нужно залить обычную воду и повторить процесс, чтобы устранить неприятный запах из устройства.
Паровая ванна
Это является скорей дополнительным вариантом, когда не работает отпариватель в утюге после использования указанных выше способов.
Бывает такое, что отверстия на подошве утюга сильно засоряются накипью, с помощью паровой ванны их можно прочистить. Для этого на плиту нужно поставить тару, вроде противеня для выпечки, чтобы в неё помещался утюг. На дно уложить подставки, которые приподнимут утюг над емкостью на несколько миллиметров, для этого можно использовать металлические крышки от стеклянных банок. В емкость заливается вода, ставится утюг и всё это кипятится не более 10 минут.
Добавление в воду столового уксуса (с расчетом 1/3) или лимонной кислоты (до 10г на 250мл) не повредит. После такой очистки утюг нужно парить – проводить стандартную процедуру интенсивного паровыделения, применяемую в способах, описанных выше.
Химические очистители
Почистить резервуар утюга от накипи и известковых осадков можно с помощью специальной жидкости, которую можно купить в хозяйственном магазине. Перед применением нужно обязательно следовать инструкции на упаковке, там будет написано, нужно ли её разбавлять с водой, в каких пропорциях и другие сведения.
Использовать специальные средства дорого, но оно того стоит, если речь идет о ремонте дорогих приборов марок «Филипс», «Редмонд», «Тефаль» и подобных. Принцип очистки такими химическими средствами тот же, что мы описывали ранее: состав заливается в резервуар, устройство нагревается, затем утюг нужно отпаривать – непрерывно подавать пар, пока залитая жидкость не закончится.
Утюг Saturn из Китая
Считается, Сатурн покровительствует субботе. Любые начинания из рук вон плохо идут, получаются уродливым, некрасивым. Сатурн внешним видом удался, функция самоочистки работает плохо. Забегая вперед, скажем: внутри из бачка в камеру нагрева ведет отверстие, прикрываемое трехходовым ниппелем. Функция самоочистки соответствует верхнему положению, проток жидкости максимальный. Практически неработоспособно. Приведем руководство по проведению процедуры:
Выставить нагрев регулятором максимальный.
Рычаг расхода пара поставить на нуль.
- Поставить утюг вертикально, включить в розетку.
- Подождать, пока погаснет индикатор (управляется общим реле с нагревательным элементом, лампочку в основании ручки отлично видно на фото).
- Выключить утюг из розетки.
- Над ванной расположить утюг горизонтально.
- Выставить рычаг подачи пара в максимальное положение (на фото – капельки).
- Подождать, пока вода, пар стекут.
Вода, пар из дырочек политься отказались, после разборки оказалось: 6 из 19 отверстий фэйковые. Другого слова не приходит на ум. Выполнены в одном стиле, площадью бойлера перекрываются только передние 13. Фото подошвы прилагается, можно рассмотреть нужное.
Встала задача понять, почему именно не работает режим самоочистки. Является ли неисправностью. Начинаем разбирать утюг!
Устройство
Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:
- Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
- Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
- Ручка, составляющая единое целое с резервуаром для воды.
- Шнур питания.
Устройство утюга
Вот из каких деталей состоят все современные утюги.

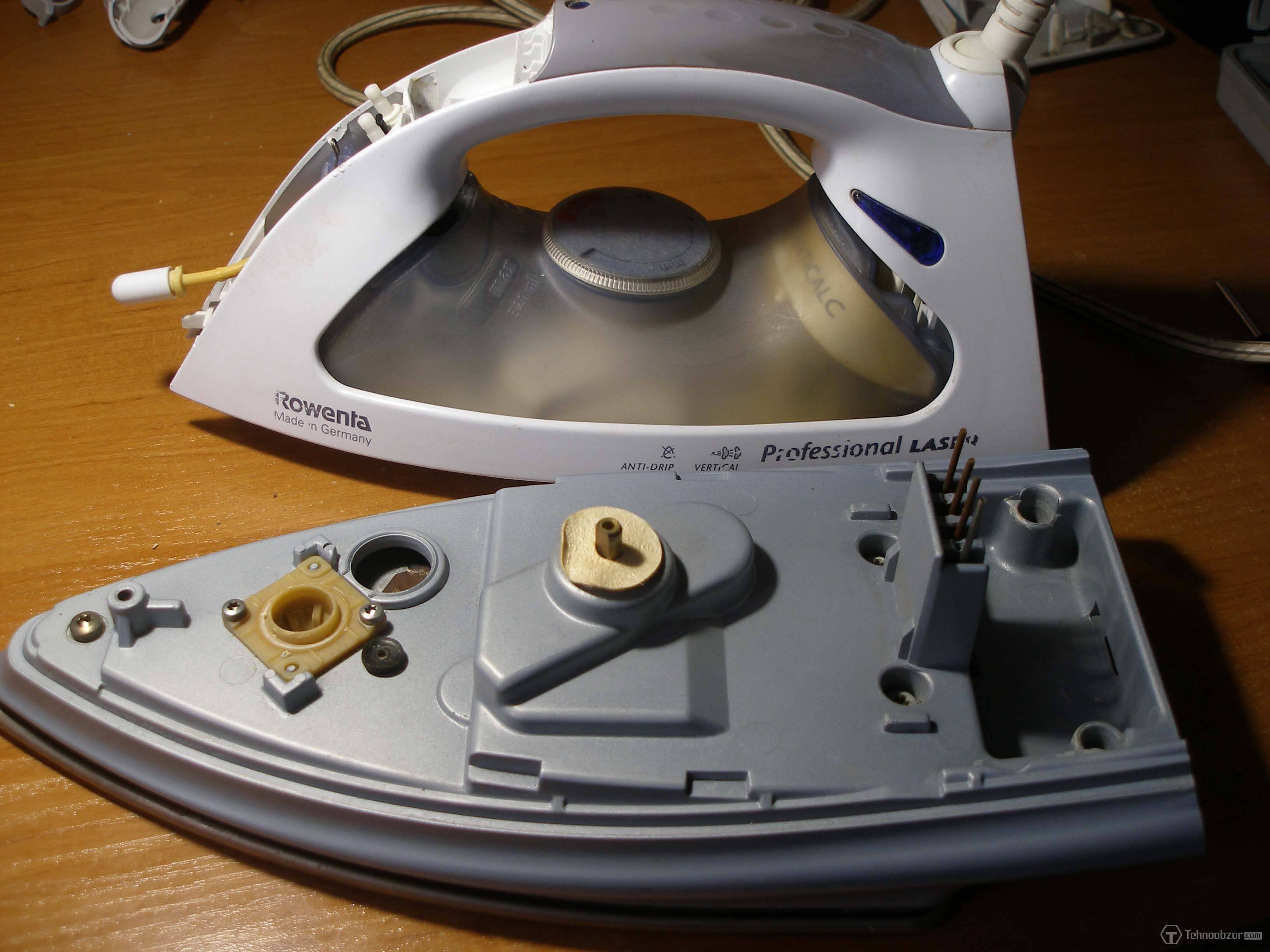

Разбор корпуса
Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.
Иллюстрация | Порядок действий |
Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается | |
Отверните крепежный шуруп и снимите пластиковую крышку | |
Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур | |
Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки | |
Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону | |
Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга | |
Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия | |
Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой | |
Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке | |
Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части | |
Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке |
Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.
Подключение новой детали к корпусу утюга
Будущая конструкция предполагает подключение источника освещения. Сделать это довольно просто, для этого этапа работы потребуется дрель или раскалённая спица.
В корпусе утюга нужно просверлить или проплавить раскалённой спицей два отверстия. Расстояние между ними должно соответствовать расстоянию между дырками в стандартной розетке
Выведите из этих отверстий проводку шнура утюга. Для этого очистите её от основной оплётки
Прежде чем продолжать процесс сборки, нужно приготовить небольшой электроприбор. Это должна быть светодиодная лампа с вилкой для подключения и небольшим переключателем. Найти такую не сложно – большой выбор подобных устройств вы найдёте в Фикспрайсе по смешной цене
Теперь нужно соединить провода от утюга с вилкой устройства. Лучше припаять их паяльником, а место соединения защитить сверху изолентой. Но не наматывайте изоленты слишком много: всё это должно пройти в высверленные в корпусе утюга отверстия
Когда осветительный прибор плотно встанет на своё место, а ножки его вилки скроются в корпусе, можно вернуть заднюю крышку на место и закрепить штатным болтом
Что мы получили на этом этапе: в корпус утюга теперь встроена лампочка с выключателем и питается она от обычного шнура
Проверка предохранителя

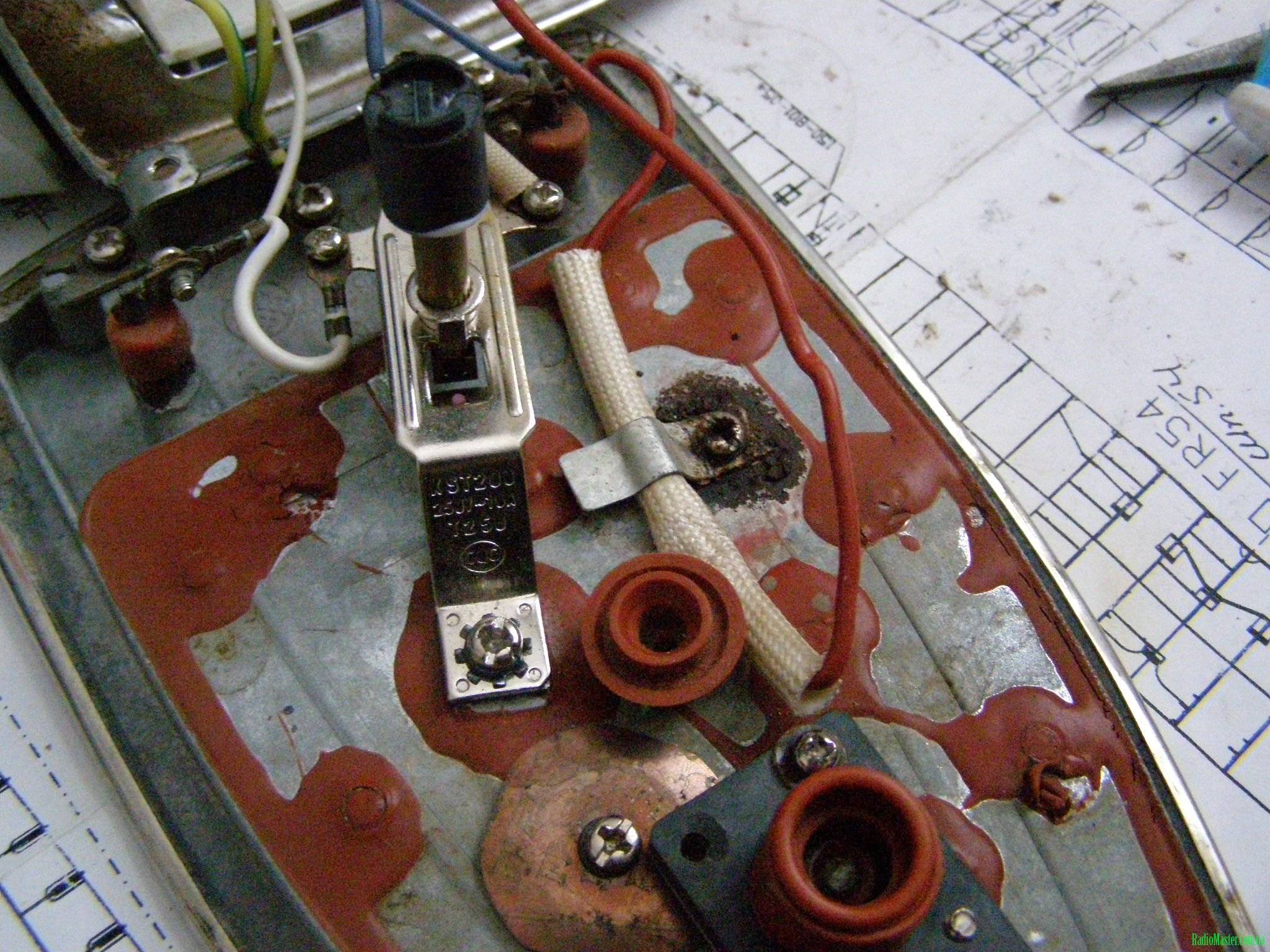

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка
Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Определение и починка неисправностей
В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.
Сетевой шнур
В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.
Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.
Терморегулятор
Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.
От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.
Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.
Предохранитель
В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.
Система разбрызгивания пара
Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.
Западание или отказ работы кнопки подачи пара
Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.
Забитые отверстия выхода пара
Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.
Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.
Часто проблемы с утюгом возникают из-за закисления контактов. В этом случае нужно зачистить с помощью наждачной бумаги провода.
Ремонт утюга своими руками — 5 основных причин поломки
Главная > Статьи > Ремонт утюга своими руками — 5 основных причин поломки
Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к.
порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов.
Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.
Видео инструкция по разборке корпуса
Сетевой шнур
Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.
Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.
В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!
Регулятор температуры
Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.
Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:
Как отремонтировать регулятор температуры
Термопредохранитель
Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.
Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.
Нагревательный элемент (ТЭН)
Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом.
Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия.
В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!
Система отпаривания
Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования.
Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет.
После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.
Инструкция по ремонту в домашних условиях
Вот и вся инструкция по ремонту утюга своими руками.
Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к.
это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания.
Видео инструкция по разборке агрегатаИнструкция по ремонту в домашних условиях
Как отремонтировать регулятор температуры
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Пар не подаётся, вода не разбрызгивается
Если утюг эксплуатировался долгое время, владелец может столкнуться с ситуацией, когда утюг перестаёт отпаривать. При этом он исправно включается и поддерживает температуру в соответствии с выбранным режимом.
Вероятных причин неисправностей может быть две:
- засор;
- выход из строя противокапельной системы.
Если в утюг заливали жёсткую воду, после нескольких месяцев эксплуатации отложения в трубках, форсунках, отверстиях подошвы могут накопиться в таком количестве, что перекроют выход пару.
Чтобы устранить засор, необходимо произвести очистку утюга от накипи согласно инструкции. Забитое сопло форсунки можно прочистить механически, с помощью острой иглы. При необходимости, можно воспользоваться следующими средствам для удаления накипи:
- Лимонной кислотой, газировкой или уксусом, залитыми внутрь резервуара в определённых пропорциях.
- Химическими препаратами: MAGIC POWER, Topperr, Top House и др.
Перфорированные отверстия в подошве можно обработать нашатырём или специальным карандашом.
Если очистка не помогла, возможно проблема кроется в противокапельной системе. В некоторых моделях установлен специальный термодиск, который выгибается, когда ТЭН начинает греть. Он поднимает пластину, отжимающую клапан, который перекрывает подачу воды. При неисправности системы (деформировался диск, оторвалась пластина при падении и т. д.) клапан может перекрывать подачу воды в горячем состоянии. Чтобы устранить неисправность, необходимо выправить смещённые детали и закрепить их в нужном положении.
Особенности утюгов браун
Утюг устроен достаточно просто, и если вы обладаете хотя бы начальными познаниями в технике, то легко сможете его отремонтировать
Главное — запаситесь терпением и держите перед глазами этот мастер-класс, чтобы не упустить ничего важного. Обычно причина того, что подошва утюга остаётся холодной, кроется в отсутствии тока в каком-нибудь из узлов электроцепи утюга. Модель Браун Фристайл оснащена функцией автоматического отключения утюга, если он находится без движения, за которую отвечает специальный блок, в этом его особенность
И, как всякий технический наворот, зачастую именно он является причиной поломки. По статистике, на первом месте по ремонтам стоит накипь на подошве отпаривателей, а на втором – неисправность модуля позиционной защиты. Но чтобы знать, где его искать, нужно познакомиться с электрической схемой вашего утюга
Модель Браун Фристайл оснащена функцией автоматического отключения утюга, если он находится без движения, за которую отвечает специальный блок, в этом его особенность. И, как всякий технический наворот, зачастую именно он является причиной поломки. По статистике, на первом месте по ремонтам стоит накипь на подошве отпаривателей, а на втором – неисправность модуля позиционной защиты. Но чтобы знать, где его искать, нужно познакомиться с электрической схемой вашего утюга.
