Безвинтовой способ крепления
Это самое современное и удобное соединение, потому что оно экономит время электрика, сокращает трудозатраты и позволяет исправить ошибку при подключении.
Сначала зачищается кабель, если требуется. К сведению – производятся розетки, где изоляцию снимать не нужно, она пробивается специальным острым зажимом. Затем провод помещается в гнездо, согласно схеме розетки 380 вольт. Следующим этапом будет одновременное нажатие рычажка и проталкивание жилы под зажим, а затем нужно просто отпустить ручку для фиксации провода. Потом надо проверить прочность соединения, подергав кабель.
Есть модификация розеток, где вместо рычажков на каждом контакте имеются отверстия под плоскую отвертку. Тогда, помещая провод в гнездо, следует вставить в паз отвертку с плоским жалом, а затем поднять ручку инструмента вверх. В этот момент произойдет прорезание изоляции. Останется только вынуть отвертку и проверить прочность контакта подергиванием кабеля.
Самостоятельный монтаж
Установка штепсельных трёхполюсных розеток выполняется довольно просто, но требует определённых затрат времени. Самостоятельно выполнять работу можно только в тех случаях, если есть необходимые знания и опыт.
Наружный способ
Это самый простой способ установки, который без труда можно выполнить своими руками. Для успешного завершения необходимо чётко соблюдать последовательность действий и не пропускать ни одного этапа.
Порядок выполнения работы:
- В помещении отключается подача электричества.
- Затем производится разметка на стене. Делается это по заранее продуманному и составленному чертежу.
- После этого берётся розетка и аккуратно разбирается. Выкручиваются все болты, и снимается верхняя крышка.
- В стене просверливаются отверстия. Проще всего выполнить эту операцию при помощи дрели, работающей от аккумулятора.
- Основание сопоставляется с разметкой и прикручивается.
- На следующем этапе проводится электрический кабель от распределительного щитка к устройству.
- Он крепится к стене при помощи специальных покупных или самодельных скоб.
- Протянутый провод подключается к розетке.
- В самом конце устанавливается корпус и затягивается болтами.
- Как только монтаж завершён, включается электричество, и розетка тестируется на работоспособность.
Утопленный вариант
Такой способ установки намного сложнее, так как требует больших затрат времени и сил
Во время работы важно не только правильно подключить конструкцию, но и качественно скрыть её в стене
Процесс монтажа состоит из следующих этапов:
- В квартире, офисе или частном доме отключается электрический ток.
- Разрабатывается схема расположения одной или нескольких розеток, и на стену наносится соответствующая разметка.
- В стене проделывается отверстие, в которое будет спрятана коробка розетки. Эту работу лучше всего выполнять при помощи молотка и зубила.
- Края и стенки «ямки» тщательно выравниваются.
- Проводка пропускается через специальные отверстия в нижней части подрозетника.
- Коробка устанавливается в выбитую часть стены и фиксируется там с помощью штукатурки, гипсового клея или любой другой строительной смеси.
- После этого конструкция оставляется до полного высыхания материала.
- Как только это произошло, лишняя часть застывшего состава удаляется, а поверхность стены разравнивается.
- Скобой фиксируется провод. Эта простая операция поможет ускорить последующие действия.
- С выступающих концов кабеля срезается примерно 2 сантиметра изоляционного слоя.
- К колодке крепится заземляющий контакт, а также нулевой и фазовый провод.
- Фиксируется кабель пружинным способом.
- Лишняя часть провода аккуратно скручивается, изолируется и прячется в коробке.
- Она крепится с помощью небольших разводящихся лапок и закручивается боковыми винтами.
- Монтируется корпус розетки, и устройство приобретает свой окончательный внешний вид.

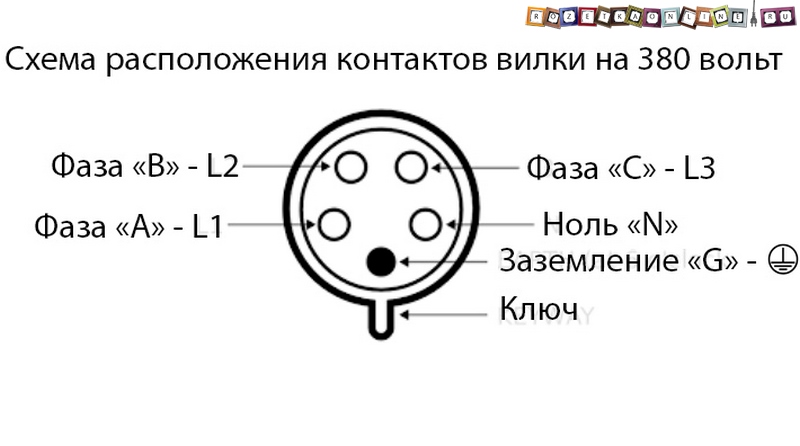

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт
Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом
Не путайте со схемой подключения проводов к клеммам трехфазной вилки. Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.
Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.
Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.
После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.
При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.
После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.
Как перенести розетку в другое место
Перенос силовой розетки путем штробления стены
В соответствии со СНиП для подключения мощной техники запрещается применять бытовые удлинители. Это может привести к перегреванию, воспламенению и короткому замыканию.
Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.
Подвод напряжения производится следующими способами:
- специальным удлинителем;
- прокладкой новой линии;
- наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.
У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.
Методы подключения розеток
Основой каждого соединения считается кабель. Стоит выбрать верное сечение, требуемое по размеру и которое сможет выстоять с определённой нагрузкой.
- В согласии с ГОСТом для розеточного напряжения в 380 Вольт с силой тока 16 А, хватит провода с профилем 1,5-4 мм.
- Вилочный кабель должен создаваться минимально от 1,5 до 2,5 мм. Толщина заземляющего провода равна 6 мм.
Устанавливая соединительные элементы стоит прислушаться к предписанию: подающий кабель – является розеткой, а принимающий вилкой. Делая очистку проводов не стоит обламывать или запутывать токонесущие жилы. Когда вырисовывается сплошная поверхность кабеля, он станет меньше нагреваться и лучше передаваться ток.

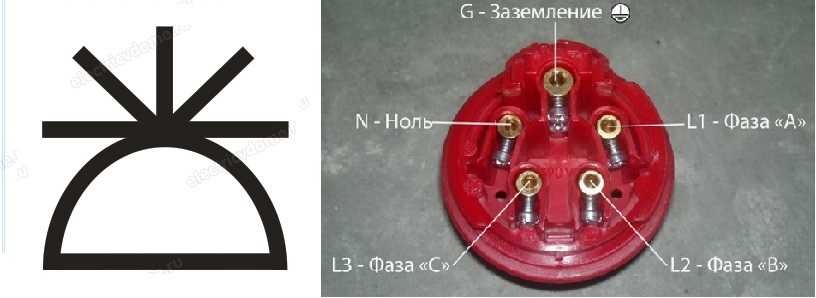

Обозначения розеток для схем и чертежей
Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.
Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).
Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.
Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.

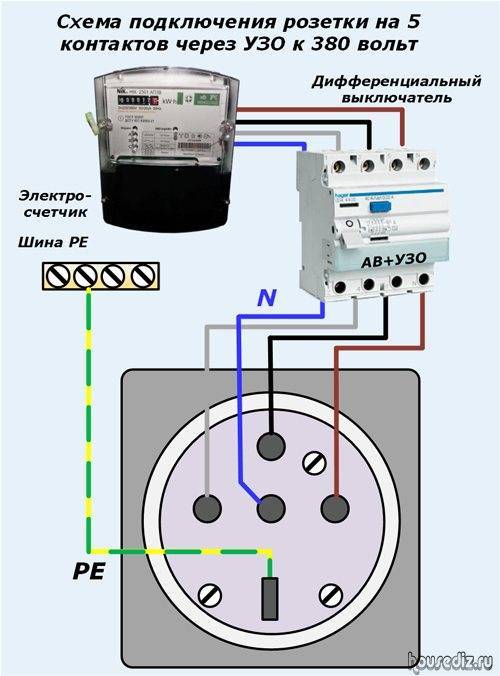

Разъемные соединения для пятипроводной сети
В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.
Принципиальная электрическая схема
Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.
При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.
Конструкция разъемного соединения

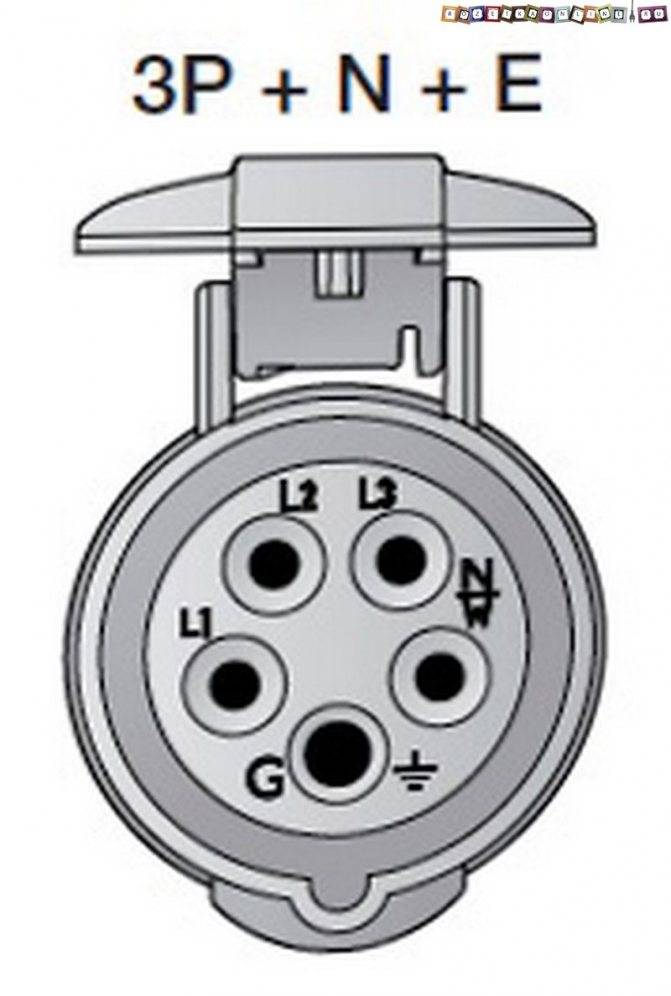

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.
В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

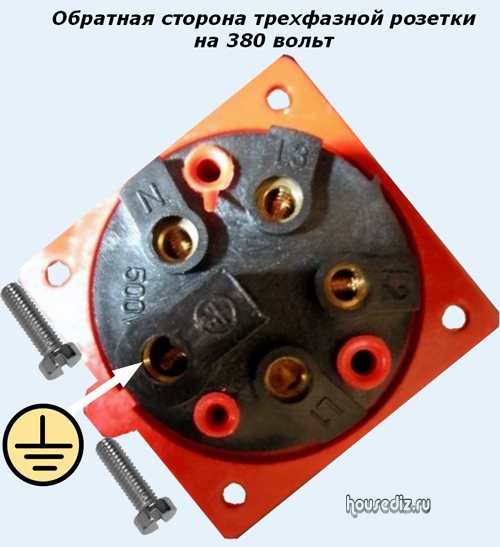

Способы подключения проводов
Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:
- L1;
- L2;
- L3.
Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.
В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.
Безвинтовое подключение провода
Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.
Последовательность работы мастера показана четырьмя фотографиями:
- №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
- №2 — вдвигание конца жилы вглубь отверстия до упора;
- №3 — установка в гнездо наконечника плоской отвертки;
- №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.
Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.
Устройство
При использовании штепсельной розетки необходимо знать ее устройство.
В состав изделия входят следующие элементы:
- Лицевая панель (передняя часть). Она закрывает внутренности изделия от прикосновения, изготавливается из диэлектрических материалов.
- Заземляющий контакт (если он предусмотрен). Расположен сверху и снизу. Контакты имеют форму скобы, которая соприкасается с металлической частью на вилке. В зависимости от типа проводки корпус может соединиться с нулем или «землей» (если предусмотрен отдельный контур).
- Входные контакты. Предназначены для подключения электрического и фазного провода. Крепление может быть винтовым или безвинтовым (пружинным). При изготовлении используется латунь или бронза.
- Выходные контакты. Применяются для приема вилки, имеют специальные закругленные лепестки. Изготавливаются из латуни или бронзы. Латунь имеет меньший срок службы из-за быстрого нагрева и риска повреждения при установке в комнате с повышенной влажностью. Современные пластины изготавливаются из более надежной фосфористой бронзы.
- Изолятор. Это центральная часть розетки, к которой крепятся основные элементы изделия. Делается из диэлектрика (чаще всего фарфора или пластика). Первый вариант лучше с позиции диэлектрических свойств, но уступает по хрупкости.
- Корпус. Изготавливается из металла, который крепится к рамке (основанию). По бокам, как правило, предусматриваются лапки для фиксации в пластиковом коробе в стене. Спереди предусмотрен специальный ограничитель, который не дает утопить изделие глубже, чем это положено. На поверхности могут быть крепления для фиксации розетке к стене.
- Рамка. В зависимости от конструкции может быть цельной (выполнена вместе с лицевой частью) или состоять из отдельного обода. При этом в продаже имеются конструкции с двумя и более розетками. В бюджетных изделиях применяется пластмасса низкого качества, которая желтеет в течение нескольких лет.
Как видно, конструкция штепсельных розеток проста, но имеет ряд особенностей. Эти знания могут помочь при выборе изделия.

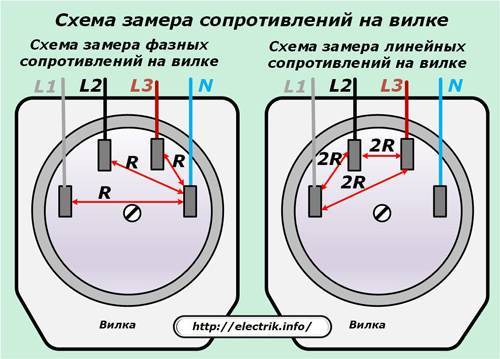

Проверка розеток
Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:
- Визуальный осмотр на возможные физические дефекты в корпусе.
- При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
- С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
- Замер линейного и фазного напряжения на холостом ходу.
Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.
При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.
Разъемные соединения для пятипроводной сети
В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.
Принципиальная электрическая схема
Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.
При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.
Конструкция разъемного соединения
В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.
В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.
Способы подключения проводов
Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:
- L1;
- L2;
- L3.
Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.
В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.
Безвинтовое подключение провода
Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.
Последовательность работы мастера показана четырьмя фотографиями:
- №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
- №2 — вдвигание конца жилы вглубь отверстия до упора;
- №3 — установка в гнездо наконечника плоской отвертки;
- №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.
Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

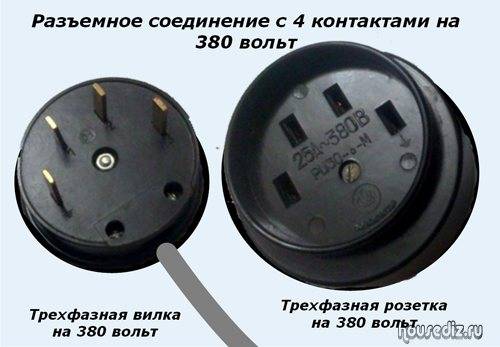

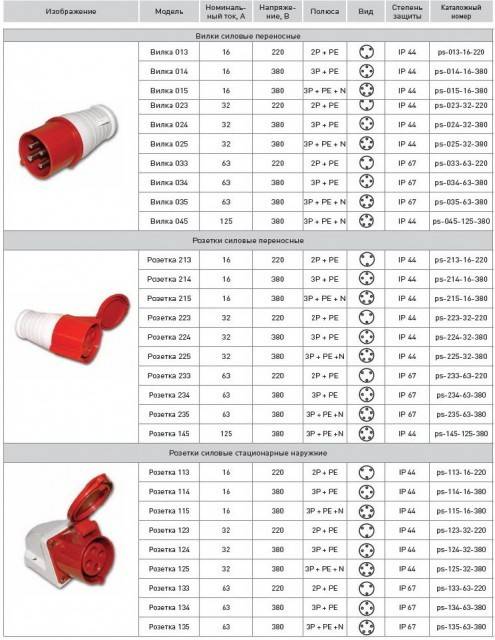

Области применения
Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.
Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.
Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.
Пошаговая инструкция подключения розетки
Розетку ставят в таком положении, чтобы провод состоящий из двух (трёх) жил находился внизу, где находятся клеммы соединения жил проводов. А дальше откручиваем болтики на клеммах соединения под жилы на самой розетке. Откручиваем до свободного входа жилы для последующего её зажима. Старайтесь не откручивать болтики полностью, особенно в отечественных розетках, ведь тогда перед подключением потребуется наживить контактную пластину. В европейских розетках ( к примеру Le grand), используют самозажимной контакт.
Для подсоединения кабеля проводки к розетке, провода необходимо подготовить для этого требуется аккуратно зачистить каждый провод на 1 см и вставить его в контакты по бокам (фаза и ноль), а в центр пойдёт-заземляющий провод.
Если используется подключением шлейфом, тогда на каждый контакт будет подключено по паре проводов, а эти пары определяют по цветам.
Зажим проводов осуществляется отвёрткой с нормальным усилием, без усердия, чтобы не сломать контакты.
После прижатия проводов, необходимо с небольшим усилием, без сильных рывков, подёргать провода. После проверки зажатия проводов можно прикручивать розетку к монтажной коробке.
Особо следует уделить внимание зачистке проводов, чтобы не сильно оголить провода, ведь если изоляция будет сильно зачищена может произойти короткое замыкание
Подключение РС 32
РС32 используется только для стационарного электрооборудования (электрические духовые шкафы, стационарные водогрейные устройства с ТЭНами, кухонные плиты).
К клеммам L1, L2, L3 в произвольном порядке присоединить фазные жилы А, В, С.
На контакт, помеченный как N (выделен на рисунке синим цветом), подключить нулевой проводник.
К клемме, маркированной PE (показан на схеме зеленым цветом), присоединить заземляющую жилу.
Для электропитания стационарного электроприбора возможно использовать и четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов приборов выполняется в обход штепсельного разъема отдельным проводом. Заземляющий проводник присоединяется под болт на корпусе прибора с соответствующей пометкой. Согласно действующим нормам заземление металлических частей стационарных электроприборов обязательно. Оно должно быть выполнено неразрывным, при помощи многожильного медного провода сечением не меньше, чем сечение жил питающего кабеля.
Подробнее о расположении и обозначениях розеток на чертежах
Как обозначается электрическая розетка на чертеже, схеме?
Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.
Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:
- те, которые предназначаются для открытой установки;
- те, которые устанавливаются скрытым способом;
- блоки, состоящие из электророзетки с выключателем.
Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

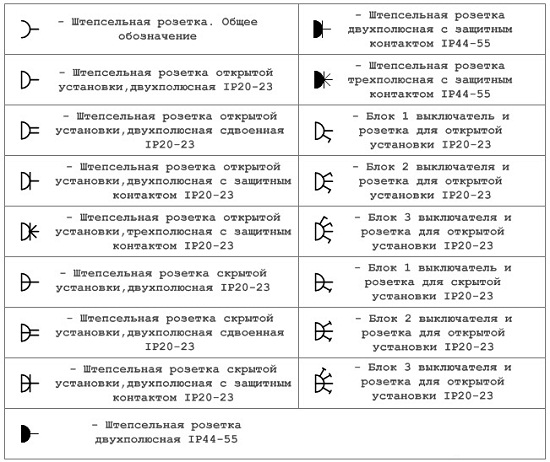

Условные обозначения розетки на схеме продемонстрированы на фото ниже.
Чем отличаются план и схема электропроводки, и какие особенности их составления?
План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.
Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.
Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.
Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

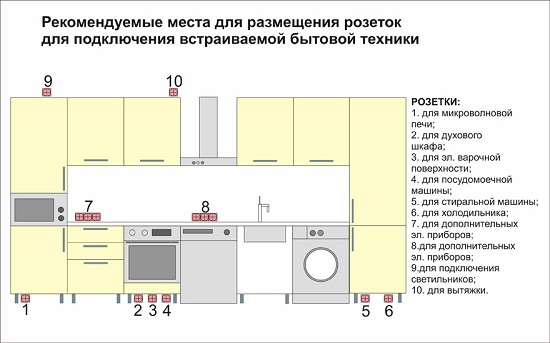

Подскажите, какое размещение розеток оптимальное для кухни?
В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.
Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.
Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.
Запрещено размещение розетки на кухне:
- над мойкой;
- плитой;
- непосредственно за корпусом бытового прибора.
Как правильно обозначить выключатели на строительных схемах?
Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.
Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.
Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.
Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?
Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.
В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.
Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).
