Как самостоятельно установить ручной насос для воды из скважины

Поверхностный насос для скважины 30 метров

С ростом глубины увеличивается напор, поэтому для статического уровня 30 м. понадобится насос мощнее, нежели DP-100.

Поверхностный насос с выносным эжектором LEO AJDm110/4H

Максимальная высота всасывания составляет 40 метров, что гарантирует определенный запас мощности для подъема воды с глубины 30 метров.

Производитель LEO выпускает для глубоких скважин насосы нового типа с гибким валом.

Его устанавливают на устье скважины. Гибкий вал выпускают длиной 25, 45 метров — глубина с которой можно откачивать воду. Этот тип насосов больше относится к полупогружным нежели к поверхностным. Их монтируют на эксплуатационную колонну диаметром 50 мм. Может стать альтернативой ручному насосу.

Гидравлическая часть состоит из 2-шлангов, вставленных один в другой. Внутрь пропущен гибкий вал, соединенный с головкой насоса винтового типа.

Винтовой насос

Несмотря на небольшие размеры, максимальная производительность составляет 1,8 м3//ч, а напор — 90 метров. Шланг опускают в скважину на заданную глубину, соединяют гибкий вал с валом редуктора электродвигателя. Достоинство насоса состоит в том, что электродвигатель находится наверху. В случае засорения насоса отсоединяют гибкий вал, вытаскивают шланг, промывают.

Составим таблицу 10 лучших поверхностных насосов, пользующихся наибольшим спросом у покупателей.

Таблица 2. Лучшие поверхностные насосы.

Здесь подобраны станции и насосы со встроенным эжектором или внешним исполнении. Для автоматизации процесса добычи воды из скважин рекомендуют к этим насосам приобрести гидроаккумулятор с реле давления. Обычно покупают готовую насосную станцию. Производитель подсчитал оптимальный объем резервуара для данного типа насоса.

Чтобы насосное оборудование работало бесперебойно, надо правильно подобрать насос. Кроме статического, динамического уровня, дебита скважины, среднего потребления на человека в сутки необходимо определить общую высоту подъема воды от зеркала до высшей точки подачи. Не забывайте горизонтальный участок, 6%-10% от которого надо прибавить к высоте подъема. Так определите необходимый напор.

Самовсасывающие поверхностные насосы без встроенного эжектора лучше устанавливать в подвальных помещениях или кессонах. Чем короче будет расстояние до поверхности воды, тем меньше гидравлические потери. Повороты и сужения водопроводных линий тоже увеличивают гидравлические сопротивления. Приобретите накопительную емкость для полива, так вы создадите запас воды, если суточный дебит скважины низкий.

Видео – Ручной насос на скважину без фундамента

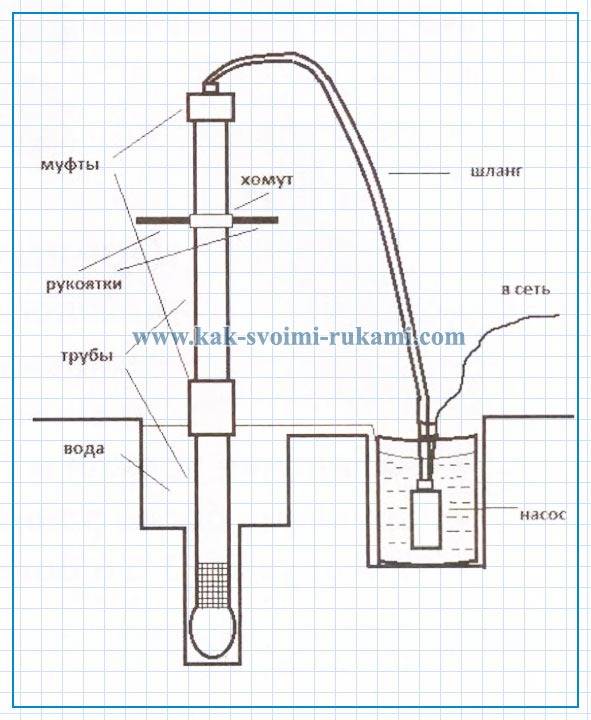

Можно было рассмотреть еще один тип насоса — компрессор. Его используют для подъема воды из скважины методом эрлифта. Способ не нашел широкого распространения. Часто используют погружные, полупогружные и глубинные насосы, но их устройство сложнее, стоимость и ремонт тоже обходится недешево. Лучший вариант для неглубоких скважин —поверхностный насос.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважинеИсточник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжекторомИсточник budmir.com.ua

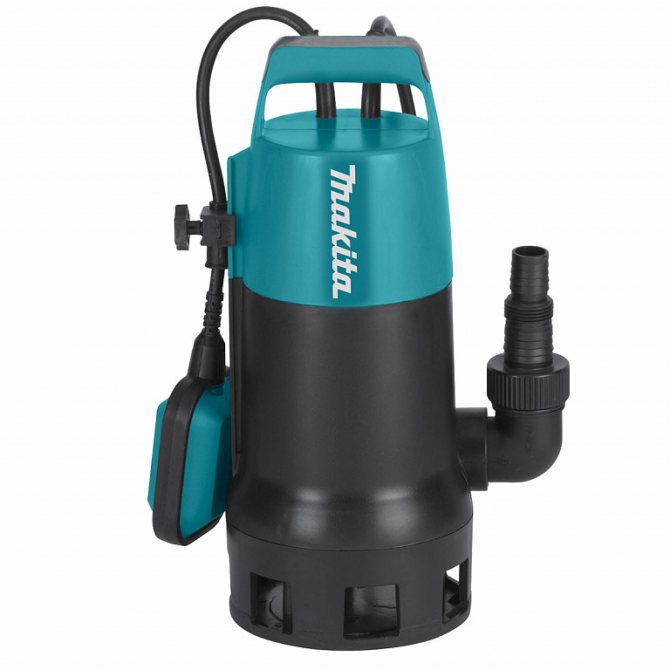

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насосИсточник prom.st

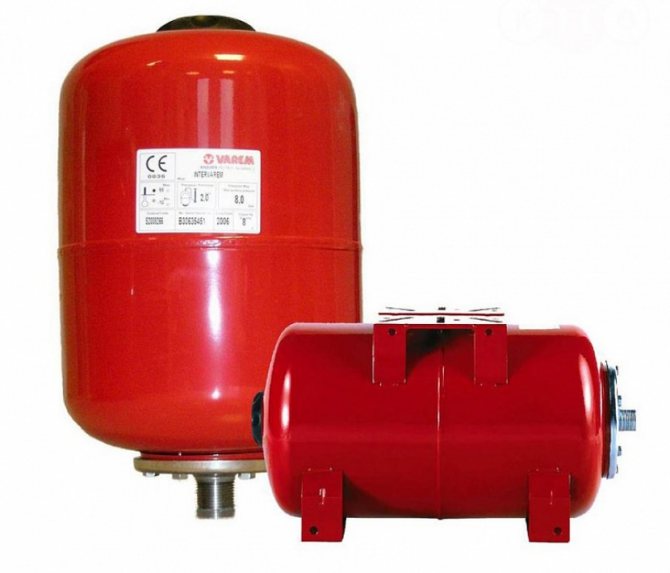

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторовИсточник moikolodets.ru

Как сделать ручной насос

Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:

• сварочный аппарат;
• электрическая дрель;
• набор сверл;
• токарный станок;
• шабер;
• измерительные устройства — рулетка, линейка;
• технический нож;
• напильник;
• молоток;
• отвертка;
• ветошь.

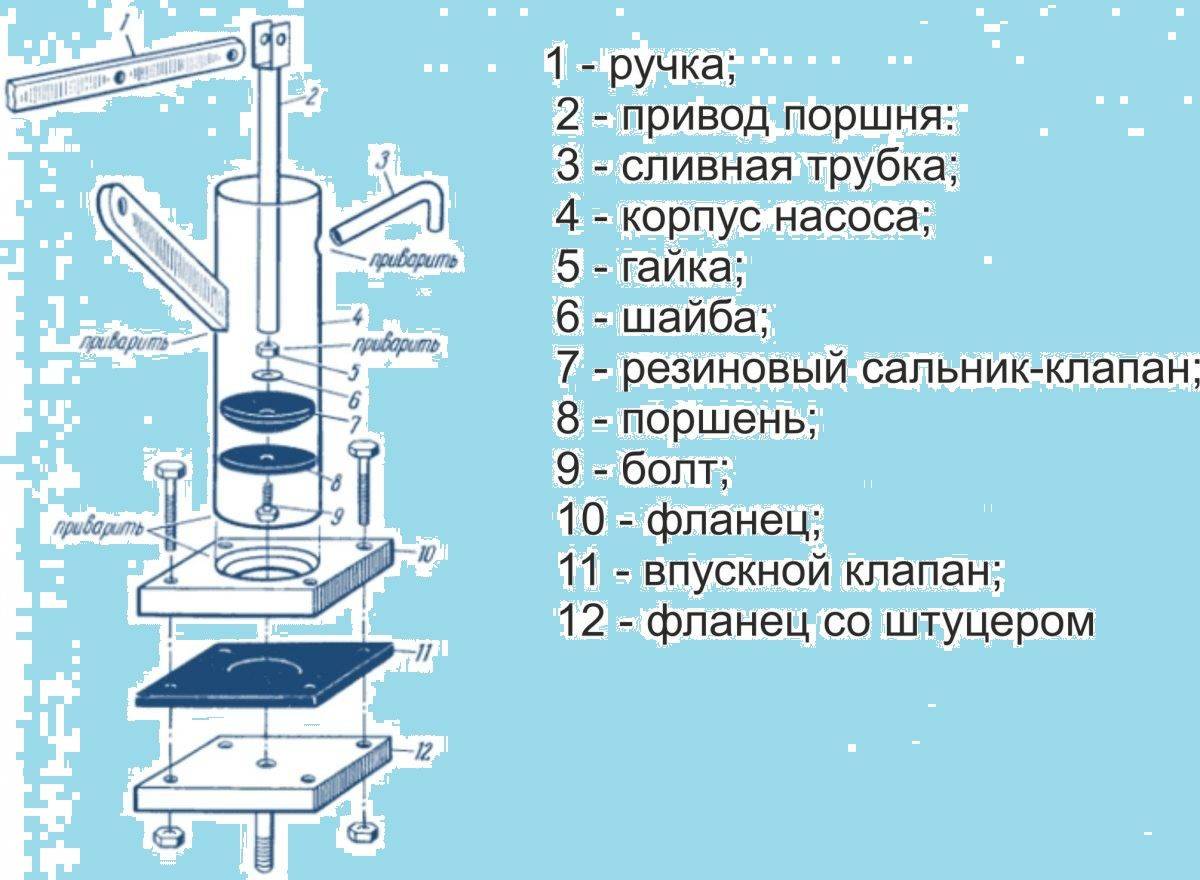

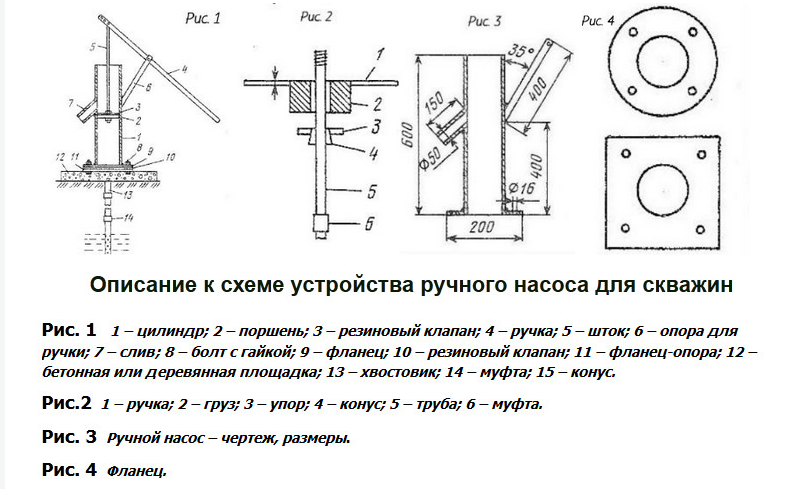

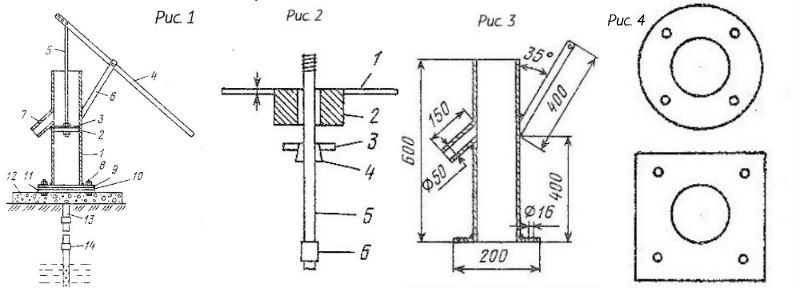

Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.

Необходимые габариты корпуса:

• диаметр 8 и более см;
• длина от 60 до 80 см.

Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.

Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.

На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.

Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.

Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.

Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.

Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.

Изготовлению обратного (запирающего) клапана следует уделить особое внимание

Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе

Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.

Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.

Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.

Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.

Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.

Вводная труба может быть сделана из такого материала, как:

• жесткая резина;
• металл;
• пластмасса.

Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.

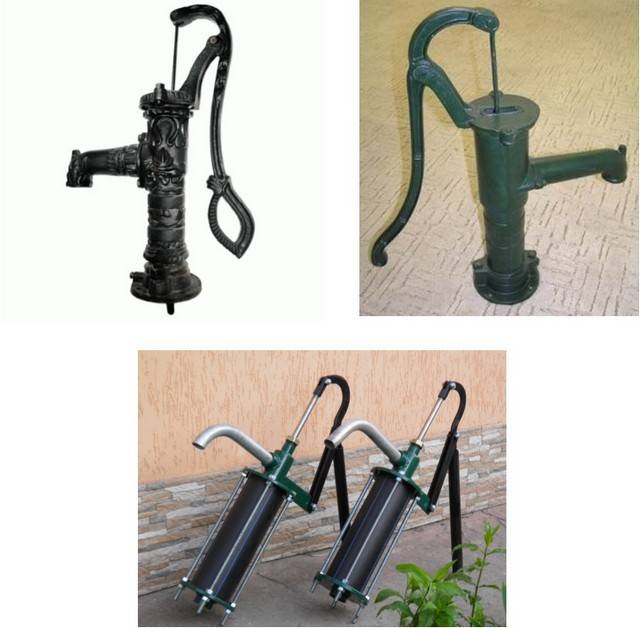

Виды ручных насосов и примерные цены некоторых моделей

Ручные насосы незаменимы при временном или постоянном отсутствии электричества на участке. Целесообразно их использование и при ограниченном бюджете. Если уровень зеркала воды находится не глубоко, а финансовые возможности не позволяют установить качественное дорогостоящее устройство, различные модели ручных насосов позволят перекачивать жидкость разными способами в зависимости от глубины залегания и степени загрязненности жидкости.

По своей конструкции ручные насосы для скважин делятся на следующие виды:

• крыльчатые;
• поршневые;
• штанговые;
• мембранные.

Следует остановиться подробнее на особенностях конструкции, назначении и цене каждого типа устройств.

Крыльчатые

Это самовсасывающие механизмы (до 1 метра «на сухую»). Их конструкция состоит из корпуса, крыла, рычага, всасывающего элемента, вала и нескольких клапанов. Принцип действия: под воздействием ручного рычага вращается крыло, приводящее в действие всасывающий элемент. Простые модели стоят от 3100 рублей. Если корпус устройства отлит из бронзы, стоимость изделия значительно дороже: 11800 рублей — 19400 рублей. Они предназначены для перекачивания и транспортировки чистых вод без содержания парафина, алкоголя, жидкого топлива, пищевых масел, любых абразивных частиц. Импортные насосы К1 и К2 (цена соответственно: 4000 рублей и 5500 рублей). Российский насос РК-2 аналогичен германской модели К2. Но импортный вариант имеет цену ниже, чем отечественный насос. При этом, клапаны и крылья у него латунные, внутри нет ржавчины. В целом К2 более предпочтителен к применению, не требует переборки, абсолютно готов к эксплуатации.

Штанговые

Они способны качать жидкость с глубины до 30 метров. Принцип конструкции данных механизмов такой же, как и у поршневых насосов. Но окончание поршня имеет очень вытянутую в длину форму, по сути, является штангой (отсюда и название). Элементы изделий выполняются из различных металлов, обеспечивающих необходимые технические характеристики устройствам. Используется такие механизмы в прямых вертикальных шахтах. К недостаткам можно отнести их громоздкость и возможность обрыва штанг. Кроме того, ограничено применение данных моделей на наклонной местности.

Поршневые

Насосы, создающие давление на выходе. Такие механизмы можно использовать для предварительного наполнения несамовсасывающих электронасосов. Корпус ручного насоса НБУ-900 изготовлен из нержавеющей стали, а поршневое кольцо и уплотнение из фторопласта. Антикоррозийные материалы не только расширяют сферу применения устройства, но и придают приятный внешний вид изделию. С его помощью можно перекачивать воду, светлые нефтепродукты, спирты, растворители, кислоты, кинематическая вязкость которых не превышает 300 сСт. Качать воду из артезианских скважин такими устройствами нельзя, но зато, ими с успехом могут быть заменены поверхностные электрические насосы для подачи подземных вод на поверхность. Изделие имеет цену — 26400 рублей.

Мембранные

Их можно использовать для перекачивания загрязненных вод. Благодаря самоочищению клапанов, которые представляют собой перекатывающиеся шары, не происходит заклинивания механизмов. В конструкции нет трущихся деталей (в отличии от крыльчатых и поршневых механизмов), которые быстро изнашиваются в процессе перекачки жидкостей с включением абразивных частиц. Корпус таких насосов выполнен из чугуна, а мембрана и клапаны — из маслобензостойкой резины (NBR). В рабочем положении насос располагается вертикально, ручкой вниз, верхний патрубок напорный, нижний — всасывающий. По бокам корпуса есть 2 уха для крепления к стене. Цена мембранного насоса D40 в Новосибирске: 7 500 рублей -11 750 рублей. Высота всасывания не более 6 метров.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Гидравлические

Имеют малый вес (от 4 кг), небольшие габаритные параметры. Приспособления предназначены для совместной работы гидравлическим оборудованием, имеющим подходящие параметры и пружинный возврат штока. Цена 4 400 рублей.

Менее востребованные модели

Насос ручной поршневой характеризуется высокой производительностью, поэтому, широко представлен в заводском и любительском исполнении. Однако существуют другие модели, которые имеют меньшую продуктивность, но более интересную конструкцию и принцип действия.

Одной из таких моделей можно назвать насос из велосипеда. Принцип работы ручного насоса в этом случае основан на действии центробежной силы, движение штока обеспечивается при кручении педалей.

Не менее интересными являются следующие варианты:

• Модель из дерева с гибким штоком.
• Устройства мембранного типа.
• Сооружение, в котором используется гильза и колесо.
• Для промышленного сектора заводы-изготовители насосного оборудования выпускают модели, в основе которых лежит крыльчатка.

Ручной насос для воды можно назвать отличным помощником в ситуации, когда постоянно или периодически отсутствует подключение к электричеству. Даже при аварии на силовых линиях такое устройство позволит без особых проблем накачать несколько ведер воды. для изготовления ручного самодельного насоса для воды не нужно покупать дорогостоящие детали, чаще всего нужный материал имеется в хозяйстве каждого домашнего мастера.

Разнообразие насосных аппаратов

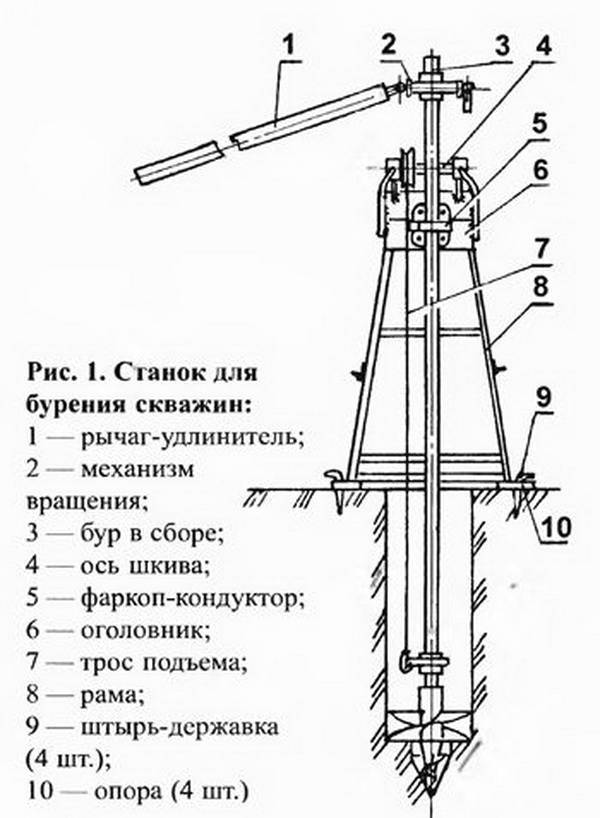

После того, как бурение скважины завершено, и дно скважины достигло водоносного горизонта с требуемым дебитом воды можно приступать к ее оснащению средствами подъема воды на поверхность. Для этой цели можно использовать ручные системы подъема воды. Различные модели ручных устройств для подъема воды могут отличаться как конструктивно, так и по производительности. На сегодняшний день производители предлагают потребителям большое количество насосных систем разнообразной конструкции, которые можно эксплуатировать в различных условиях окружающей среды. Весь спектр современных моделей насосных систем можно разделить на несколько типов:

• ручные;
• механические;
• электрические.

Приводятся в действие за счет мускульной силы человека. Использование этого типа насосов является оптимальным в местах, где отсутствует централизованная подача электроэнергии. Ручные насосы идеально подходят для использования на дачных участках, которые не являются электрифицированными.

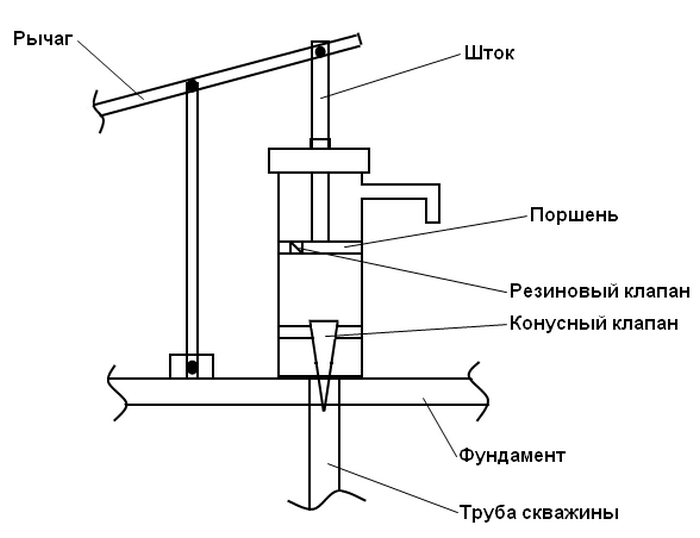

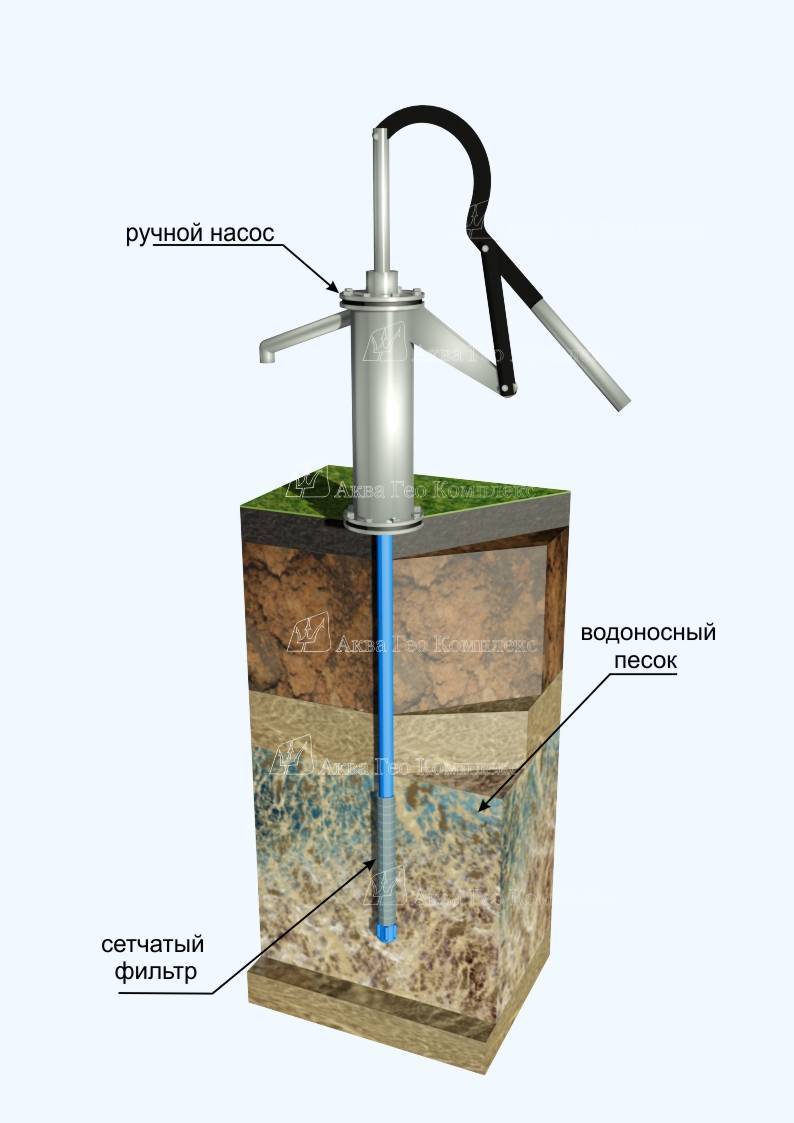

Общая схема и вид ручного насоса

Механические насосные системы представляют собой помпу, которая приводится в действие при помощи небольшого бензинового или дизельного двигателя внутреннего сгорания. Такой тип насосов обладает большей производительностью. Оптимальной областью применения такого типа насосов является обеспечение полива в местах, где отсутствует возможность подключения электрических насосных систем.

Электрические системы для подъема воды из скважины отличаются огромным разнообразием моделей и модификаций. Эти системы отличаются между собой не только конструкцией, но и производительностью. Данный тип насосных агрегатов является наиболее универсальным и может применяться как для обеспечения водоснабжения жилого дома, так и для полива приусадебного участка. Недостатком такой системы является наличие полной зависимости от наличия центрального электроснабжения.

При проведении монтажа любого аппарата требуется досконально изучить прилагаемую инструкцию по эксплуатации. Это позволит не допустить ошибок при монтаже и эксплуатации агрегата, что значительно продлит срок службы насосов.

Наиболее популярными являются электрические насосные системы.

Разновидности ручных водяных насосов для скважин

Ручные скважинные насосы могут иметь различное устройство нагнетательного механизма. Вот какие виды существуют на сегодняшний день:

1. Крыльчатые: в рабочей камере этого насоса установлена крыльчатка — колесо с лопастями, которое пользователь вращает при помощи рукоятки. Лопатки заставляют находящуюся в рабочей камере жидкость двигаться по круговой траектории, вследствие чего она под действием центробежной силы устремляется в выпускное отверстие.
2. Поршневые: по своему устройству такой насос напоминает велосипедный, только в его поршне установлен обратный клапан. Создавая разрежение, устройство может втягивать воду с некоторой глубины.
3. Штанговые: такой насос почти не отличается от поршневого, только поршень в нем двигается не по всей гильзе, а лишь по нижней ее части. Подавая в гильзу с каждым циклом все новые порции воды, поршень постепенно заполняет ее всю и жидкость в конце концов начинает выливаться из расположенного вверху выпускного отверстия. Чтобы во время холостого хода вода не возвращалась в скважину, в гильзе сразу над наивысшей точкой хода поршня устанавливается обратный клапан. Насосы этого типа позволяют поднимать воду с глубин до 30 м.
4. Мембранные: нагнетание жидкости в мембранном насосе происходит, как и в поршневом, за счет изменения объема рабочей камеры. Но каких-либо трущихся друг о друга элементов в этой камере нет – ее объем меняется путем изменения формы эластичной мембраны, которую приводит в движение пользователь.

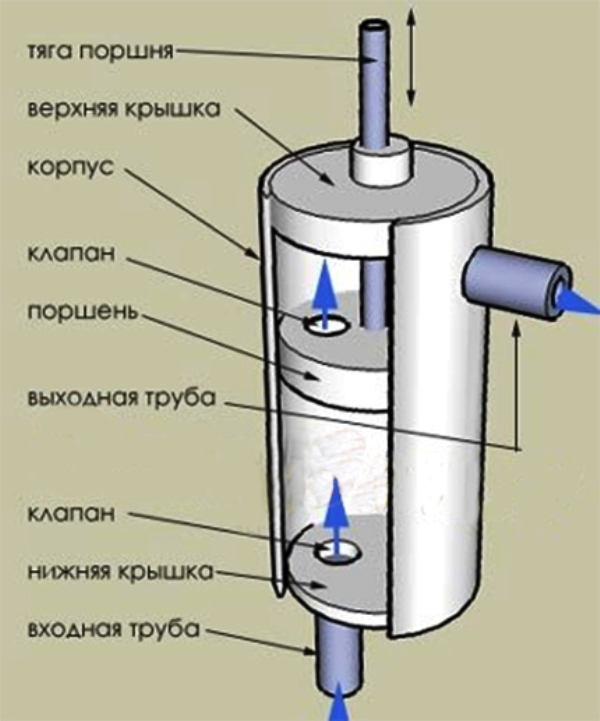

Устройство ручного насоса

Насосы мембранного типа особенно востребованы при перекачивании жидкостей с большим содержанием абразивных частиц: раз нет трения – нет и износа.

Как правильно выбрать ручной насос для воды

Выбирая водяные насосы для дачи и частного дома или изготавливая ручной насос для воды самостоятельно, следует ориентироваться на ряд параметров как самого устройства, так и источника, из которого будет откачиваться жидкая среда. К таким параметрам, в частности, относятся:

• глубина залегания водоносного слоя (от нее зависит напор, который должен обеспечить ручной насос для воды из скважины);
• диаметр обсадной трубы в скважине, если планируется установка насосного оборудования штангового типа;
• производительность оборудования;
• степень загрязненности жидкой среды, оказывающая влияние на то, какого типа ручной насос для воды из скважины можно использовать;
• эргономичность устройства.

Что касается срока службы ручных насосов, то здесь очевидно, что наиболее долговечным будет насос из нержавеющей стали

Оценив все вышеперечисленные параметры, можно определиться, какое ручное насосное устройство вам подойдет больше: садовая колонка для воды поршневого типа, насос штанговый, мембранный или крыльчатый.

Популярные насосы кустарного производства

Чтобы перекачать воду из одного места в другое, применяют всевозможные насосы ручного типа. Их принцип работы основан на простейших законах физики, по которым вода может перемещаться по трубам и сосудам благодаря разнице температур, давления, высоты и пр. Выясним, как действуют приборы, сделанные мастерами-любителями.

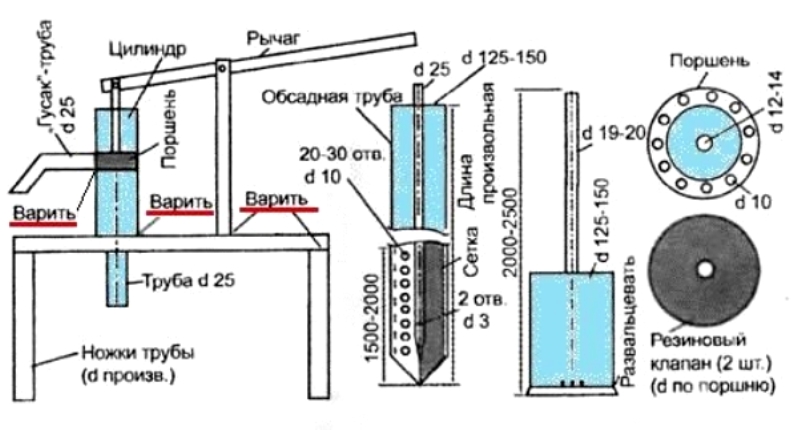

Вариант #1 – поршневой аппарат из обсадной трубы

Самоделка придумана мастером с определенной целью – для прокачки скважины. Однако она оказалась достаточно производительной, поэтому в дальнейшем применялась для откачки воды из пруда и в качестве запасного варианта насоса при отключении электроэнергии.

Все работы по раскрою стальных элементов выполняются электрической циркулярной пилой. Если использовать ручной инструмент, то изготовление затянется надолго.

Для выполнения соединения металлических частей необходим опыт сварочных работ.

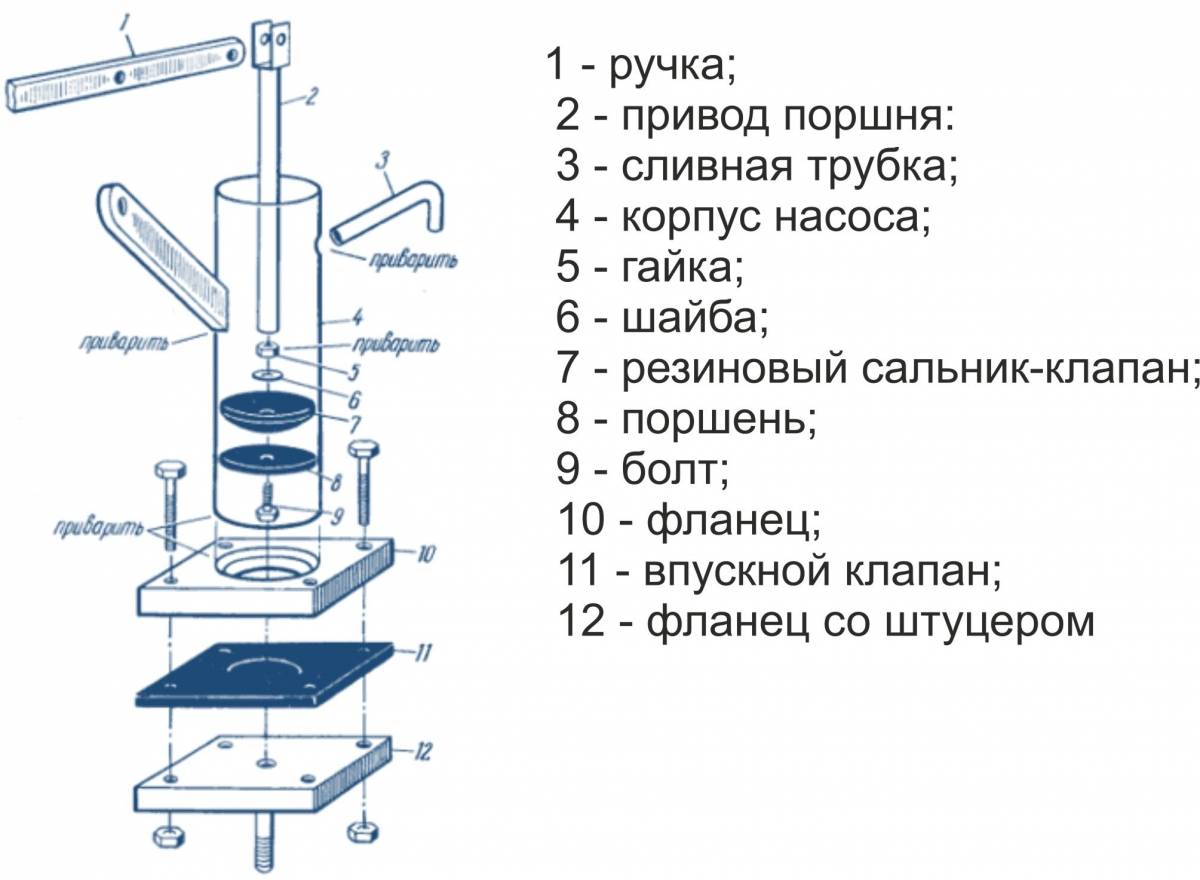

Обзор деталей самодельного насоса:

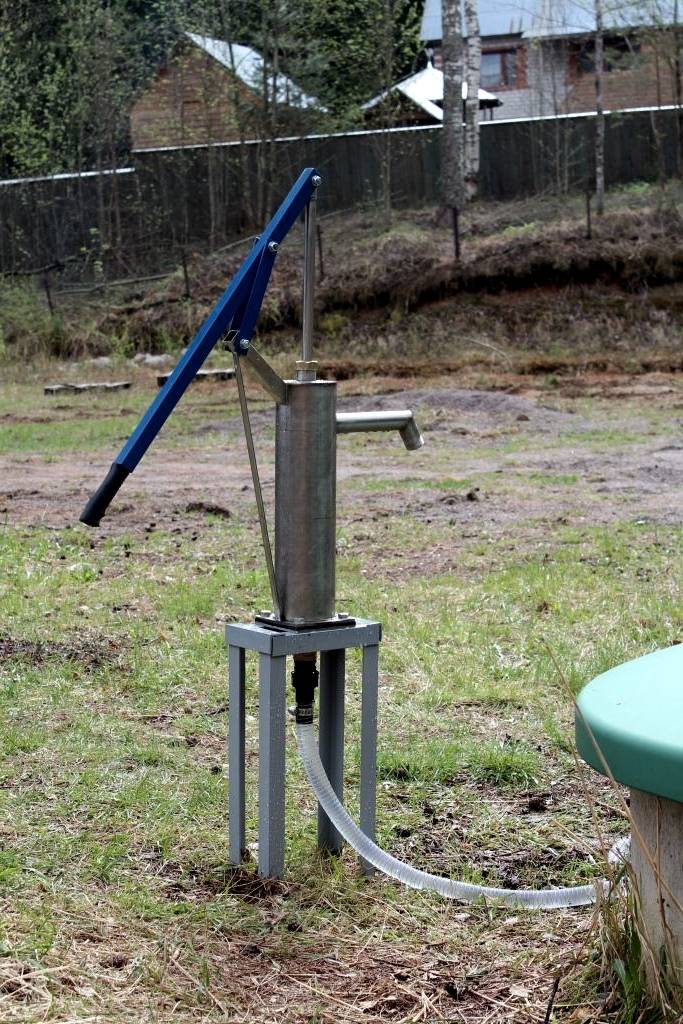

Для установки на землю используется своеобразное основание – конструкция из металлических труб 20*40 мм и 20*20 мм. Благодаря длинным приваренным трубам насос стоит прочно, в строго вертикальном положении.

Вариант #2 – штоковый насос для скважины

Модель, выполненная из готового корпуса огнетушителя, отличается от предыдущей надежностью и большей производительностью.

Самодельный «самовар» можно смело устанавливать на скважину глубиной до 15 м. Его необязательно использовать в постоянном режиме, однако при отсутствии электричества или для очистки скважины он будет просто незаменим. Принцип действия тот же самый: благодаря разрежению в зоне движения поршня вода поступает из скважины в корпус насоса, а оттуда по выходному патрубку – наружу, в подставленную емкость.

Устройство подходит для обслуживания колодца, скважины, бассейна, пруда или другого водоема. Оно может перекачивать не только чистую воду, но и грязную жидкость с илом, песком и загрязнениями.

Для изготовления потребуется инструмент для резки и обработки металлических деталей, а также сварочный аппарат. Отличительные черты модели рассмотрим более подробно.

Сверху все металлические детали обработаны грунтовкой для защиты от коррозии, так как насос будет находиться на улице, под открытым небом.

Поверх грунтовки его необходимо покрыть краской по металлу, чтобы сделать защитный слой максимально прочным и герметичным.

О точной производительности устройства судить сложно, необходимо тестирование. Однако можно сказать, что за одно нажатие рычага перекачивается около 2-3 литров воды, то есть всего 3-4 нажатиями можно наполнить ведро.

Вариант #3 – разборная модель для летнего сезона

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель.

Для самостоятельной сборки потребуются:

• канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
• сетчатый фильтр для монтажа на конец трубы;
• тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
• обратный клапан заводского изготовления;
• крепление ручки из тройника 25*20 мм с впаянной резьбой;
• металлическая трубка для ручки;
• прокладка из фторопласта для изготовления поршня;
• хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка происходит следующим образом. К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикручивают сначала поршень из фторопласта, затем обратный клапан.

Вставляют ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закрывают насадкой с фильтром. Получается конструкция «труба в трубе», которую необходимо погрузить в колодец.

К другому концу ПП трубы накручивают тройник, в него вставляют ручку. Чтобы качать воду, необходимо взять ручку двумя руками и двигать трубу вверх/вниз.

Внешне и по способу движения ручки насос напоминает ручной аналог для подкачки велосипедных колес.

Одним из преимуществ простой пластиковой модели является то, что ее можно быстро разобрать. С наступлением холодов наружные части снимают, а ПП трубу просто вытягивают. В итоге остается только один элемент – канализационная труба, но в шахте колодца ей ничего не грозит.

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три категории: постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

• в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
• если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
• дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Образцом для изготовления собственной модели может стать заводское изделие, собранное из прочных чугунных или стальных запчастей, с удобной ручкой для использования

Поршневой насос

Самым распространенным устройством для ручного забора воды из скважины является поршневой насос. Такие конструкции можно наблюдать во многих частных дворах и на дачных участках. Они отличаются разнообразным исполнением надземной части, но устройство механизма и принцип работы одинаков.

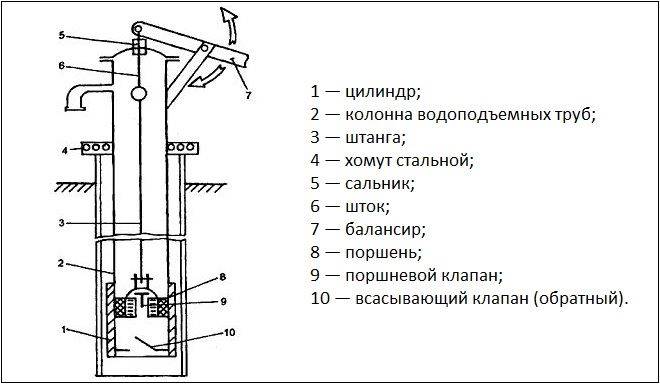

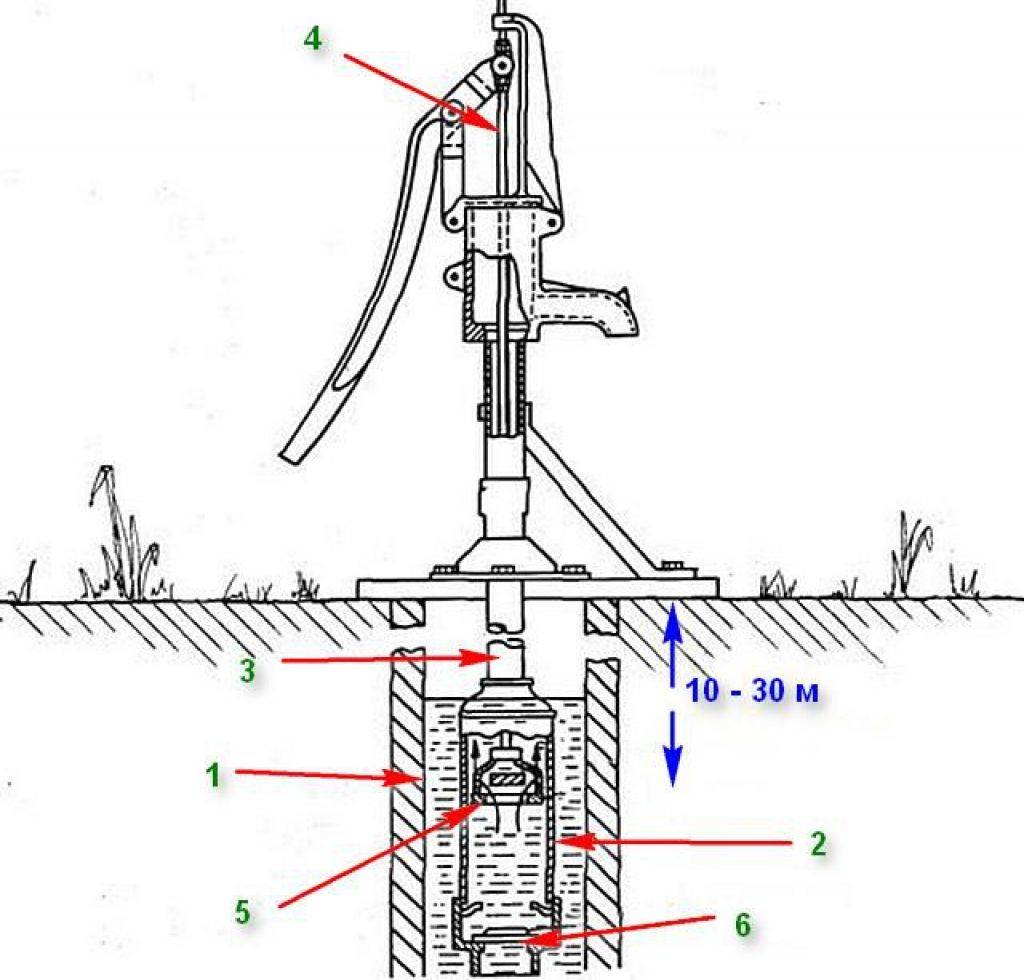

Устройство

Чтобы понять по какому принципу работает ручной насос, надо разобраться с его конструкцией. Ее можно условно разделить на подземную и надземную часть:

• видимая часть агрегата расположена над землей. Сразу надо выделить главную деталь – корпус цилиндрической формы. Он бывает из чугуна, нержавейки или обычной металлической трубы. К боковой стенке корпуса присоединен излив для воды. Он может быть сделан из аналогичных металлов. Некоторые умельцы изготавливают своими руками излив из пластика. Сверху из корпуса выходит шток, соединенный шарнирным механизмом с рукояткой для накачивания воды – коромыслом;
• вторая, невидимая часть насоса находится внутри обсадной трубы скважины. В первую очередь – это рабочий цилиндр, соединенный металлической трубой с надземной частью агрегата. Внутри цилиндра находится поршень с уплотнительными кольцами, который соединяется штоком с коромыслом. Сам поршень в торце имеет одно или несколько отверстий, закрытых клапанами. Снизу цилиндр оборудован патрубком, к которому подсоединена труба, подающая воду со скважины.

Ручные насосы поршневого типа обязательно на конце подающей трубы должны иметь обратный клапан. Это связано с тем, что рабочий цилиндр, находящийся внутри обсадной трубы, не погружен в воду.

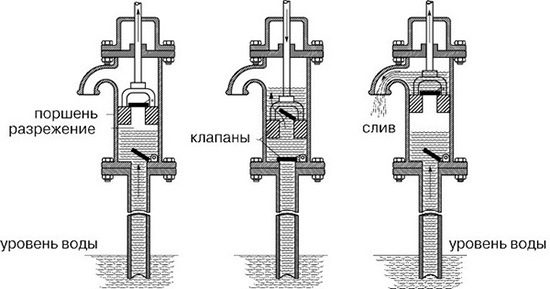

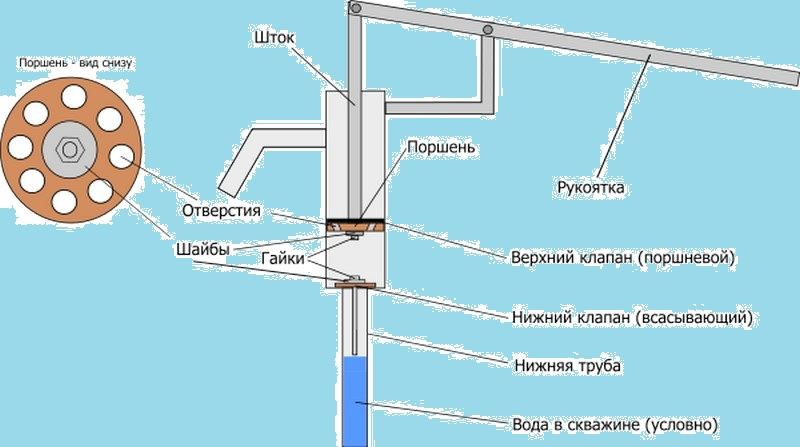

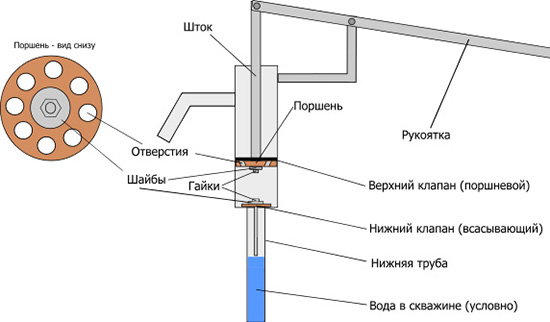

Принцип работы агрегата

Чтобы понять принцип работы поршневого механизма, рассмотрим его по шагам:

1. В исходном положении коромысло опущено вниз. При этом поршень внутри цилиндра находится в верхней его части. Уплотнительные кольца плотно прилегают к стенкам цилиндра, клапана на поршне закрыты, поэтому внутри удерживается вода. Обратный клапан на конце подающей трубы тоже закрыт, что позволяет удерживать столб воды. Если заглянуть внутрь надземного корпуса, то можно увидеть, что вода находится на одном уровне с изливом. Чтобы она начала вытекать через излив, воду надо поднять.
2. Поднимая коромысло вверх, шток толкает поршень вниз. Во время движения внутри цилиндра создается давление. Оно прижимает обратный клапан, не давая воде вытекать с подающей трубы, и одновременно открывает клапана на поршне. Сквозь отверстия вода поступает в надпоршневое пространство цилиндра.
3. Следующим движением человек опускает коромысло вниз, при этом сам поршень поднимается. Клапана закрываются, и давление выталкивает воду вверх, которая вытекает через излив.
4. Одновременно с поднятием поршня под ним внутри цилиндра создается разрежение. Оно открывает обратный клапан, всасывая новую порцию воды.

Дальнейшие действия при движении коромысла повторяются, что позволяет набрать необходимое количество воды.

Ручные поршневые насосы способны поднять столб воды с глубины до 10 м. Их производительность зависит от размеров цилиндра и высоты поднятия поршня. Обычно одним движением коромысла можно набрать до 2 л воды. Минусом конструкции является быстрый износ уплотнительных колец, особенно, если попадаются примеси песка. Зимой такой агрегат тоже использовать нельзя, так как цилиндр находится близко к поверхности земли, и вода внутри просто замерзнет.
