Как установить гаражные ворота Алютех своими руками: пошаговая инструкция

Этап 2. Регулировка пружины секционных ворот. Длина троса. Ориентация относительно горизонта, соединительная муфта, стопорные кольца.

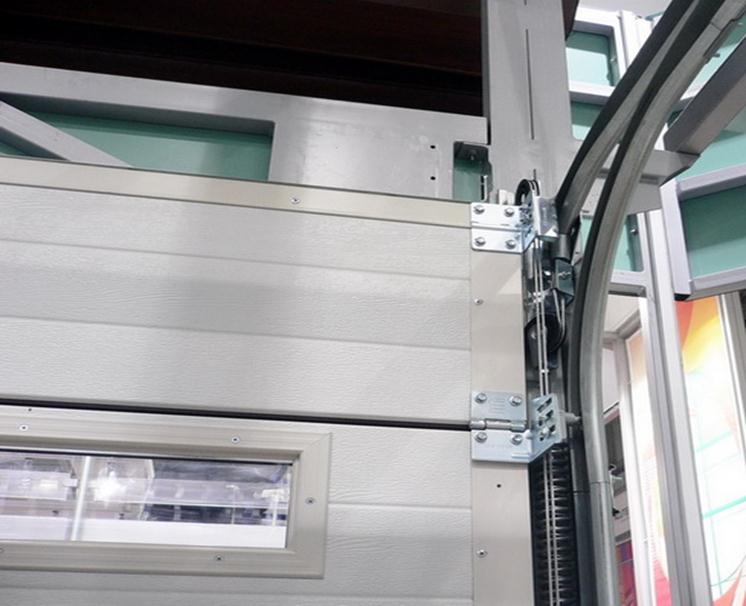

Большинство конструкций исполнено так, что полотно подвешено в проём посредством тросов. Для бытовых серий, не для интенсивного использования, они укомплектованы системой пружин растяжения, перекладными блоками. Горизонт зависит от их длины, либо от усилия натяжки пружин растяжения.

Рассмотрим оба варианта.Вал, укомплектованный торсионом.

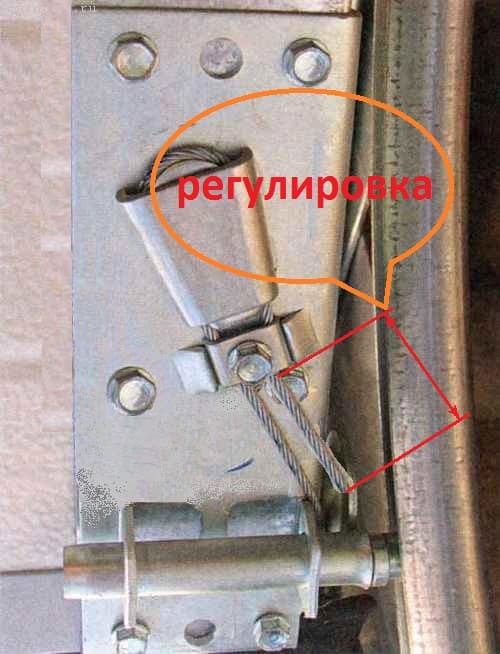

Регулировка троса.

Ослабляя левый/правый добиваются ровного расположения. Аналогичное достигается относительным смещением половинок соединительной муфты.

Регулировка пружины секционных ворот.

Торсион — главный элемент конструкции, влияющий на балансировку. Если открытие затруднено, торсионы нужно подтянуть. Делать это необходимо одновременно всеми присутствующими торсионами, равномерно прибавляя навивку. После каждого захода проверяйте балансировку.

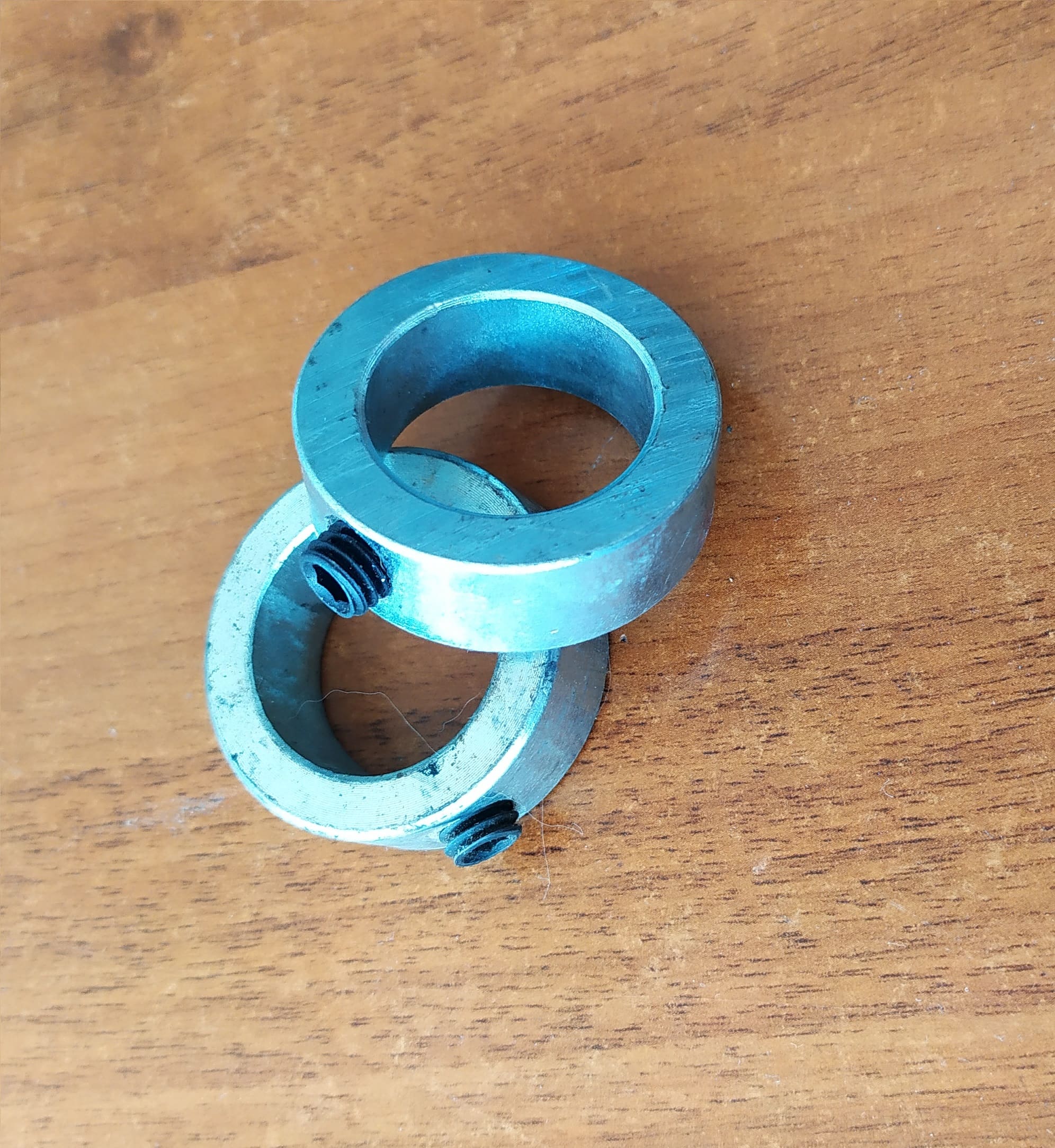

Настройка положения барабана вдоль вала.

В некоторых конструкциях — «низкий подъем», неправильно крепить барабан для наматывания троса вплотную к подшипнику несущего кронштейна. Иначе сходящий трос будет цеплять часть желоба. Надлежит в закрытом состоянии выставить положение барабана так, чтобы натянутый трос не касался металла. Такая конструкция уязвима возможностью смещения вала влево/вправо. Что бы этого не произошло, используют дополнительные упорные стопорные кольца для вала.

Комплектация на пружинах растяжения.

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

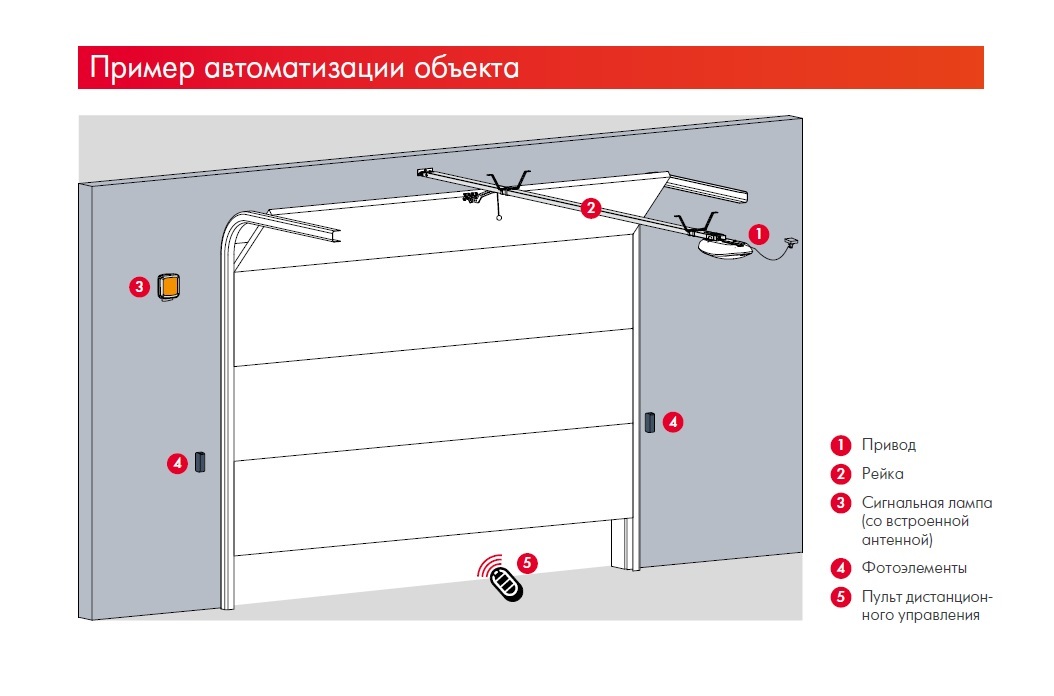

Принцип действия пульта управления

Видеоинструкция по монтажу гаражных ворот Prestige

Видеоинструкция по монтажу гаражных ворот Prestige 20.05.2019 11:05

Для максимально удобного и качественного монтажа секционных ворот Prestige компания «АЛЮТЕХ» приготовила специализированную видеоинструкцию, отражающую последовательность выполнения ключевых операций. Поэтапное выполнение рекомендаций исключает риск потенциально возможных ошибок при установке ворот, оснащенных пружинами растяжения.

Материалы нового видео содержат информацию о технологических операциях:

• Сборки и крепления направляющих (горизонтальных и вертикальных);
• Монтажа нижней секции гаражных ворот Prestige;
• Установки секционного полотна без калитки;
• Монтажа элементов управления секционными воротами;
• Монтажа и регулировки пружин растяжения;
• Установки стандартного фиксатора;
• Монтажа ограничителя хода полотна автоматических ворот;
• Установки блока ручного подъема.

Видеоинструкция по монтажу секционных ворот, поставляемых ПК ПолиТЭР, переведена на популярные языки: английский, французский и немецкий. Подробная информация, понятная дилерам и клиентам в различных государствах, помогает установить секционные ворота Prestige максимально быстро и качественно, без дополнительных осложнений.

Производственная компания «ПолиТЭР» – производитель и поставщик передовых алюминиевых/пластиковых конструкций для частных и многоквартирных жилых домов, коммерческих и административных офисов, торговых и промышленных объектов. На рынок Иркутска мы вышли в 2006 году; сегодня установленные нами системы остекления, ворота различных типов, роллеты, жалюзи, оконные блоки ПВХ украшают десятки зданий, обеспечивая владельцам удобство и безопасность.

Мы поддерживаем партнерские отношения со многими ведущими брендами, являемся официальным представителем в регионе продукции ГК «Алютех», располагаем командой квалифицированного персонала от менеджеров и дизайнеров до технологов и мастеров монтажа, успешно воплощаем проекты любой сложности.

ПК «Политэр» – это безукоризненное качество изделий из алюминия и ПВХ, современные технологии и точные сроки исполнения договорных обязательств.

Любое использование информации, размещенной на сайте, допускается только с разрешения администрации сайта ПК Политэр. К нарушителям применяются все меры, предусмотренные ст. 1301 ГК РФ

Источник

Преимущества

На данный момент продукция Alutech лишена аналогов. Основные достоинства:

1. Высокое качество.
2. Ворота не боятся холода. В момент производства применяется технология «тепловой замок». Это позволяет отделить внешнее металлическое покрытие от внутреннего. Таким образом обеспечивается надежная защита от холода, оказывается тепловое сопротивление в виде использования полиуретанового слоя.
3. Не подвергаются коррозии. Верхний слой конструкции покрыт цинком, который нанесли туда с помощью гальванизирования.
4. Широкий выбор продукции. Вы можете выбрать изделие, имеющее гладкую или классическую поверхность. Допускается вырезать окно произвольной формы, перекрасить ворота или подкорректировать размерность.
5. У клиентов есть возможность выбрать фурнитуру. Например, определить конкретный оттенок для ручек, замка и т.д.

На данный момент фирма Alutech предлагает своим клиентам приобрести два типа ворот:

1. Классические. Торсионные пружины, отвечающие за компенсацию массы полотна, располагаются над конструкцией. С помощью муфты вы сможете самостоятельно без усилий настроить расположение деталей вала в момент монтажных работ. Все пружины, имеющиеся в комплектации, соединяются с храповыми муфтами. Это требуется для безопасности. То есть при поломке пружины муфта станет препятствием для вала и сможет удержать дополнительную массу. Стоит отметить, что Классический тип ворот может монтироваться тремя способами.
2. Стандарт. Баланс полотна зависит от пружин, которые растягивают его между панелями и профилями. Из-за данных элементов полотно никогда самостоятельно не спустится вниз.

Этап 5. Проверка

Чтобы проверить правильность проведенных монтажных работ, нужно убедиться в том, что опущенное полотно не дает просветов или пробелов. Только так можно получить качественную работу уплотнителей в зимний период, защищающих помещения от воздействия атмосферных осадков.

Затем нужно внимательно осмотреть нижнюю панель. Уплотнитель, что зафиксирован внизу, должен максимальным образом прилегать к поверхности пола. При наличии зазоров, нужно провести проверку при помощи лазерного уровня. Когда дефект не относится к соблюдению уровня, нужно отрегулировать положение направляющих.

В последнюю очередь, проводится проверка балансировочных пружин. Они находятся на боковых частях профилей, либо торсионной балке (конкретное расположение зависит от площади исходного полотна). При поднятии системы на полтора метра, пружины можно увидеть, не поднимаясь, не опускаясь.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

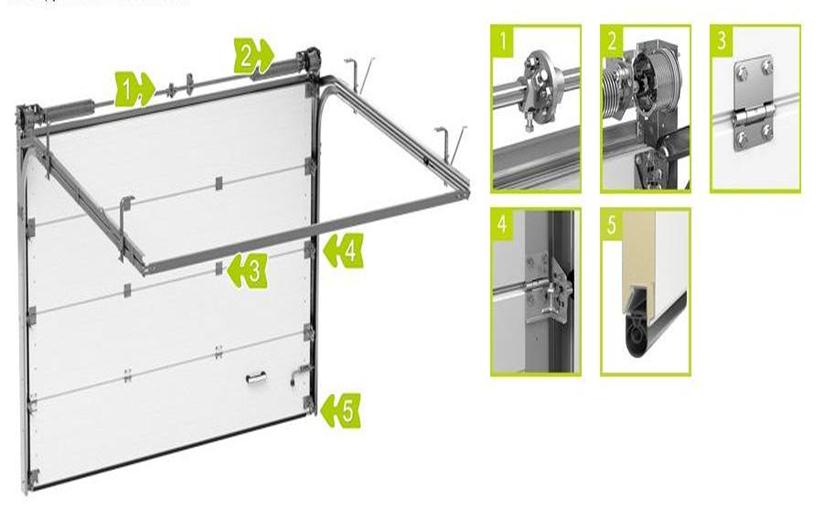

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

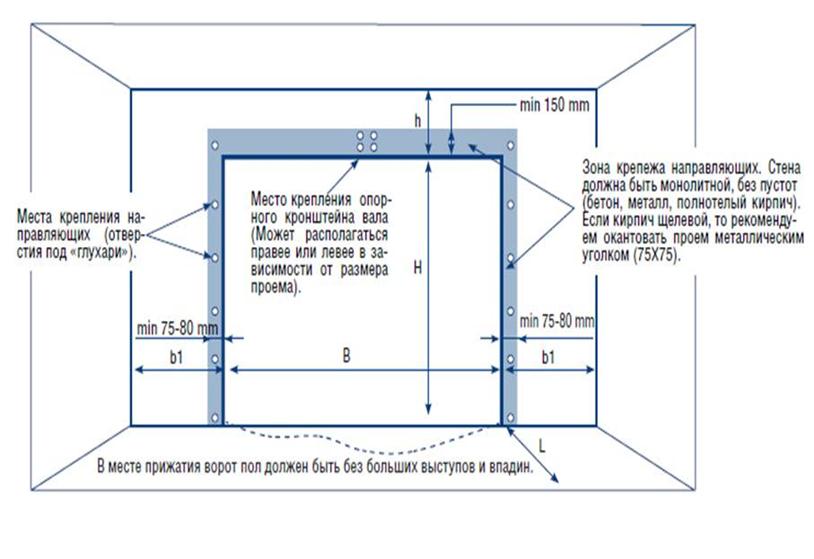

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

  Какие параметры нужны и важны

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.

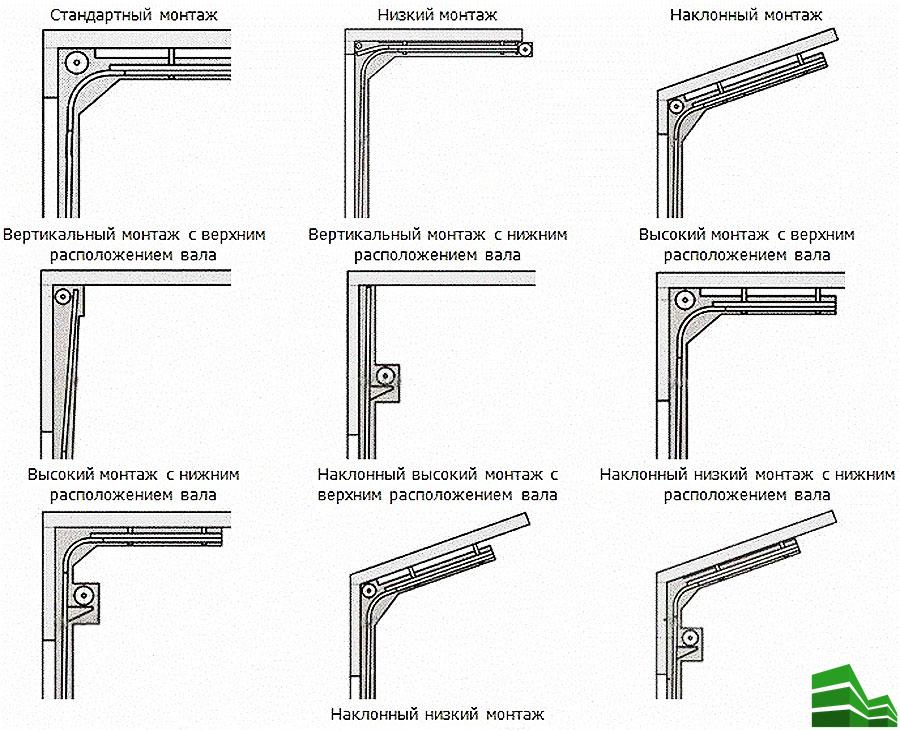

• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число: площадь ворот до 8 м2, добавляют 400 мм.
• площадь ворот больше 8 м2, — увеличивают на 450 мм.
• низкий подъем (глубина вхождения) — прибавить надо 550 мм;
• высокий подъем — прибавить надо 65 мм и 850 мм.

  При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Как правильно установить ворота?

Монтаж секционных ворот – это процесс, осуществлять который следует пошагово. И первое, что предстоит сделать – это подготовить соответствующие инструменты:

• Молоток;
• Плоскогубцы;
• Уровень и рулетка;
• Дрель с набором сверл разного диаметра.

Подготовка дверного проема

Для того чтобы вмонтированные ворота эксплуатировались не один год, особое внимание следует уделить именно процессу подготовки дверного проема. Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку

В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см

Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см.

Притолока – это одна из ключевых частей конструкции, на которую в дальнейшем будут крепиться ворота. Именно поэтому она должна выполняться из прочных материалов, способных выдержать нагрузку. Оптимальный вариант – деревянные брусья или металлические листы. От популярного ныне гипсокартона целесообразнее будет отказаться, ввиду его хрупкости.

Возможный вариант выполнения притолоки

Гораздо меньшая нагрузка приходится на заплечики, однако и их следует изготавливать из прочного материала для последующего закрепления направляющих.После того как будут завершены работы по монтажу, гаражный проём следует оштукатурить и выровнять в местах стыков. Таким образом существенно увеличится теплоизоляция помещения, а также плотность прилегания конструкций друг к другу.

Процесс монтажа ворот

Приступая к монтажу панелей секционных ворот Алютех, следует помнить, что это достаточно дорогой материал, обращаться с которым нужно очень бережно.

В случае если на поверхности притолоки остались незначительные неровности, их можно компенсировать с помощью металлических прокладок разной толщины. Эти прокладки подкладываются под саморезы, с помощью которых крепится вся система.

Однако прежде чем приступать к монтажу деталей, важно тщательно изучить инструкцию, поставляемую производителем. В ней могут быть указаны специфические детали, применимые исключительно для конкретной модели

После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот. Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем.

Предполагаемые места крепления

Следующий пункт – это установка как горизонтальных, так и вертикальных направляющих, а также соединительного элемента – так называемой С-планки.

Последний этап – это непосредственный монтаж полотна на предварительно вкрученные кронштейны. В своем большинстве этот элемент поставляется уже в собранном виде, однако если панели пришли к заказчику в разрозненном виде, их можно быстро скрепить, соединяя кронштейны роликов и петли.

Начинать сборку рекомендуется с нижней части полотна.Выполнять непосредственный монтаж целесообразнее будет в паре с кем-либо, для того чтобы избежать перекоса полотна. Ознаменует же окончание работ установка ограничителя хода и потолочного электропривода. Далее работоспособность системы необходимо проверить вручную и только после этого переходить к полноценной эксплуатации ворот.

Преимущества ворот Алютех

Ворота Алютех можно установить своими руками, пользуясь инструкцией

Конструкции приобретаются в стандартных размерах или изготавливаются на заказ.

Пользователи отмечают следующие достоинства секционных ворот АЛЮТЕХ:

• Высокая прочность, обеспечивающая надежную защиту от взлома, случайных и преднамеренных механических воздействий.
• Невосприимчивость к коррозии. Все детали сделаны из нержавеющей стали или покрыты цинком, лаком, полимерным напылением.
• Презентабельный внешний вид. Изделия смотрятся дорого, броско и престижно.
• Длительный срок эксплуатации. Изделия рассчитаны на 25000 циклов, что при ежедневном использовании составляет 15-20 лет.
• Широкий выбор вариантов оформления. При стандартных 10 цветах есть более 200 их оттенков. Кроме этого, можно приобрести модели с окошками и калитками.
• Отличная теплопроводность. При толщине полотна 45 мм она соответствует кирпичной стене 60 см.
• Безопасность. Ворота надежно держатся в откатных направляющих, предусмотрена защита от защемления пальцев.
• Герметичность. На секциях установлены лепестки и уплотнители, предотвращающие попадание в гараж влаги, пыли и сквозняков.
• Бесшумность. Работа двойных роликов с подшипниками качения практически бесшумна.
• Возможность самостоятельного монтажа ворот Алютех. Подробная инструкция делает это мероприятие максимально простым.

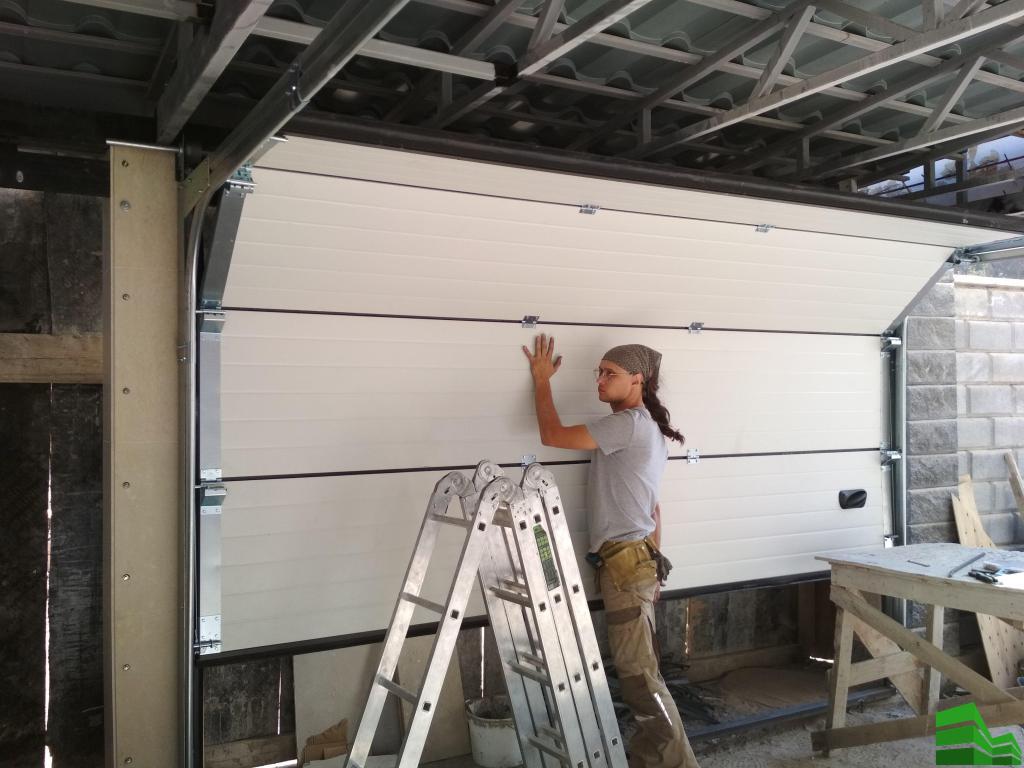

Монтаж секций

Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:

1. Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
2. Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
3. Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
4. На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
5. По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.

Этапы установки секционных ворот

Монтажные работы по установке воротной системы, проводятся в строгой очередности. Конкретные этапы установлены инструкцией к оборудованию. Каждый из этапов должен проводиться максимально точно, с соблюдением всех параметров, чтобы система служила долго, без необходимости проведения ремонтных работ.

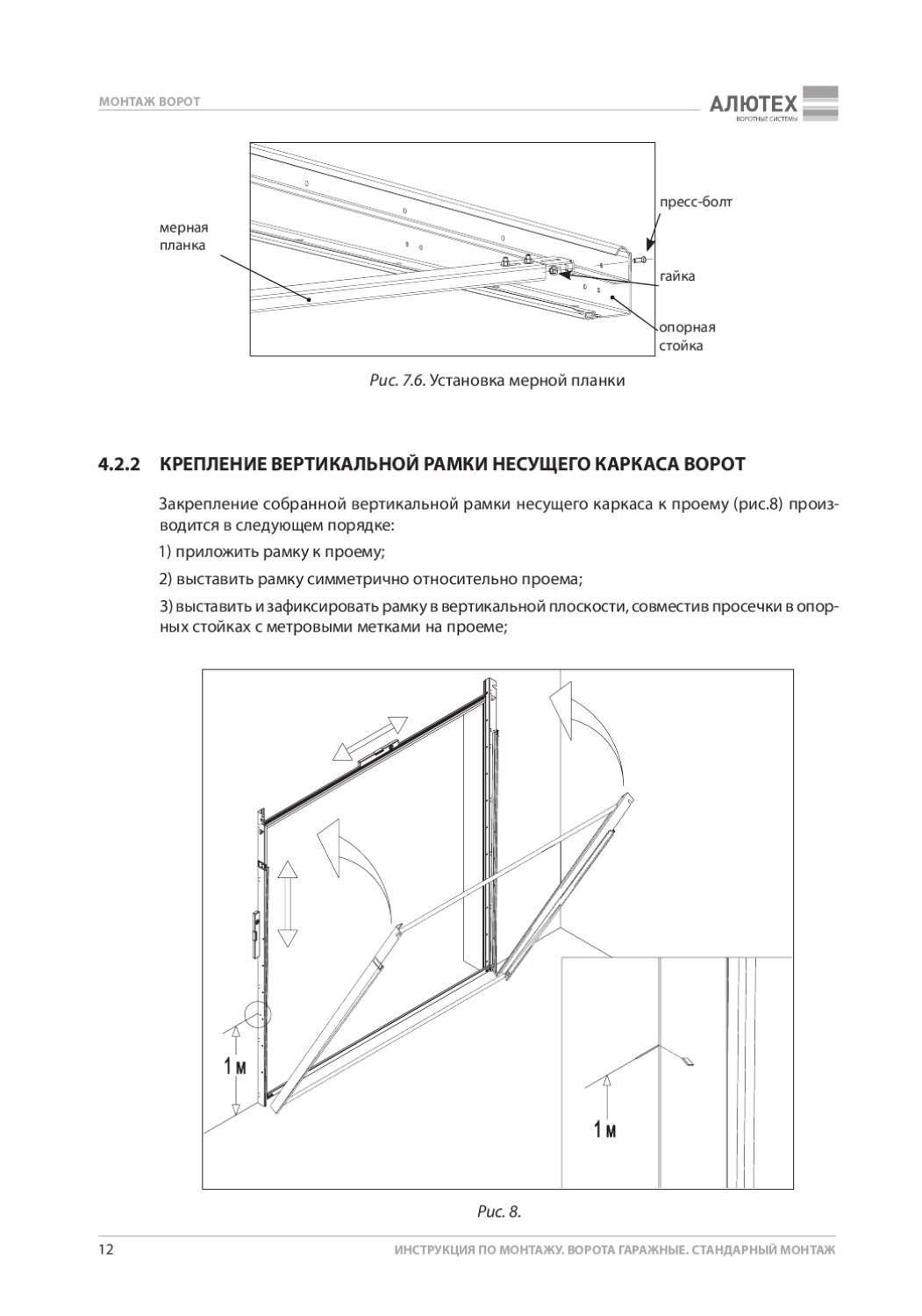

Крепление направляющих

Направляющие или рельсы, по которым будет осуществляться в первую очередь. Чтобы правильным образом определить вертикаль проема, нужно при помощи карандаша разметить будущее расположение профилей.

Когда будущая конструкция отличается большими размерами, каркас придется собирать, разложив его по полу. Стандартные параметры позволяют проводить поэтапный сбор.

Нижнюю панель ставят к проему, таким образом, чтобы она зашла своим сторонами за стену с одинаковым расстоянием.
Профили, стоящие вертикально, примеряют к панели, затем крепят к ней при помощи болтов прямо к стене.
Важно оставить примерно три сантиметра между краями профиля и панели, чтобы обеспечить нормальное передвижение створки.
Угловые стойки крепят саморезами на верхней части проема.
Нижние рельсы вставляют и фиксируют следующими.
Горизонтальные направляющие фиксируют перпендикулярно к вертикальным.
Стыки скрепляют соединительными пластинами, оснащенными болтами.
В последнюю очередь ставят профили, они должны плотно прилегать к стенам, что обеспечивается наличием особых уплотнителей.

Сборка секций полотна

После закрепления несущих элементов, проводится процесс сборки полотна. Каждый из секций должна быть закреплена с помощью петель, процесс монтажа начинается с нижней части.

Если панели не имеют предварительно просверленных отверстий, их создают собственными руками. Диаметр последних должен равняться 4 мм, с глубиной около 30 мм. Полотно скрепляют при помощи саморезов, к нижней половине фиксируют ролики, после вставляют в рельсы.

Верхнюю панель необходимо прижать к нащельнику, далее необходимо выровнять всю систему по направляющим кронштейнам. После того, как будет досконально соблюдена инструкция по установке, ворота станут на свое место.

Установка механизмов

Секционные ворот, после закрепления механизма, предполагают установку рабочих механизмов.

Процесс проходит таким образом:

• выставляется торсионная система на концевых опорных кронштейнах;
• монтируется пружинный механизм, прямо над проемом посередине. Его разводят и крепят основной вал;
• после взведения, пружины фиксируют при помощи болтов;
• натяжение тросов регулируют кронштейнами, они не должны провисать, цепляться за створки;
• после ставится ограничитель хода:
• в заключении производится монтаж электрического привода.

Крепление аксессуаров и проверка хода

Секционные конструкции, оснащенные калиткой или без неё, после завершения основных работ, оснащаются аксессуарами. Это могут быть замки, петли, защелки, ручки, засовы.

Их прикручивание проводится плотным образом, чтобы, во время эксплуатации избежать расшатывания механизмов. На завершающем этапе проводят проверку качества установки: ворота нужно ручным образом закрыть и открыть, проверить ход полотна. Во время движения не должно быть слышно скрипа, стука, иных посторонних звуков. Панели должны двигаться свободно, не цепляясь за рельсы, идти легко и тихо.

Разновидности конструкции секционных ворот

Секционные ворота с калиткой

Различают секционные модели по назначению:

• Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
• Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
• Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.

Выпускает секционные ворота множество российских и зарубежных компаний.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

1. Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.
2. Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• вал;
• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Работы по монтажу

1. Первым делом необходимо удостовериться в том, что геометрические размеры откосов и просветов гаражных секционных ворот соответствуют требованиям, изложенным производителем в инструкции. Для автоматики Doorhan величина свеса над створом должны быть не менее 40 см.
2. До начала сборки необходимо проверить работоспособность направляющих профилей и роликов секционных ворот. Следом выверяют уровень горизонтальных и продольных ограничивающих рельсов, их соосность, правильность закрепления секций.
3. Привод Дорхан монтируют на направляющую рейку с помощью скоб и саморезов в соответствии с требованиями руководства.
4. Рейку готовят к монтажу:

• Подсоединяют к прямой тяге изогнутую. Производитель предусмотрел резьбовой тип соединения – болты с гайками.
• Соединяют тягу с соответствующим кронштейном, устанавливают контровочную ось и шплинт;
• Прикручивают крепежный кронштейн к направляющей поперечной рейке, используя винт с гайкой.
• Навешивают собранный механизм дорхан над приводным валом и с-профилем. Для этого используют кронштейн, закрепленный предварительно к простенку. Рейка крепится параллельно горизонтальным профилям (рельсам) по центру секционных ворот.
• К стеновому основанию прикручивают крепежный кронштейн, затем крепят саморезами кронштейн тяги к секционным воротам;
• Тыльную часть балки подвешивают с помощью специальных держателей к потолку на заданной высоте так, чтобы вектор движения секций был параллелен оси балки.

Заключение

Проводку для автоматики укладывают в соответствии с требованиями безопасности проведения работ, связанных с электричеством: обеспечивают полярность проводов, правильность разделки концов, надежность выполнения соединений, изоляцию контактов.

На последнем этапе выполняют проверку правильности функционирования автоматики. При разных режимах управления проверяют работу фотоэлементов Дорхан, Алютех или Nice, пульта, концевых датчиков остановки.

Источник

Подготовительные работы

После замера проема монтируют направляющие рельсы

Собрать гаражные секционные ворота Алютех по силам человеку, имеющему элементарные навыки в работе с бытовыми инструментами. Главной проблемой является не процедура сборки, а основание. Критерия тут два — правильность геометрии и плотность, так как практически все гаражи сегодня строятся из газобетона.

Пошаговый процесс подготовки к установке своими руками:

1. Провести замеры по вертикали, горизонтали и диагонали. Показатели по соответствующим линиям не должны различаться более чем на 5 мм.
2. Если стены толстые и сделаны из плотного материала, выровнять их цементным раствором, используя маяки и правило.
3. При необходимости, если несущие конструкции тонкие, неровные и непрочные, сварить рамную конструкцию из наружного и внутреннего контура. Зафиксировать ее анкерными болтами увеличенной длины.
4. Заполнить щели цементным раствором или монтажной пеной с нулевым расширением.

Гаражные ворота имеют толщину 40-45 мм, благодаря чему они не промерзают. Исходя из этого, необходимо избавиться от боковых просветов. Сама конструкция будет подогнана под существующий проем, если он сделан не под стандарт.

Для изготовления каркаса нужно использовать профильную трубу с толщиной стенки не менее 6 мм. Легкость конструкции кажущаяся, ощущение возникает из-за легкости ее передвижения, которую обеспечивают механизмы балансировки.

Чем различаются виды секционных ворот?

Все существующие ныне виды объединены высокими показателями качества и незаурядным дизайном. Однако у всех них есть собственные отличительные черты монтажа, которые следует изучить прежде, чем приступать к проведению работ.

Модели серии «Classic»

Ворота такого рода могут выполняться как в заводском дизайне, так и по собственному проекту заказчика. Основное отличие модели от многих аналогов состоит в механизме крепления, состоящего из торсионных пружин, уравновешивающих внушительный вес металлического полотна.

Для большего натяжения троса в механизм монтируются и так называемые храповые муфты, отвечающие еще и за безопасность ворот. В случае если одна из торсионных пружин выйдет из строя, муфта удержит их в том же положении. Таким образом, можно избежать получения травм человеком и нарушения целостности самой конструкции.

Наличие таких муфт существенно облегчает и процесс монтажа секционных ворот, позволяя надежно фиксировать вал в заданном положении. Кроме того, в серии «Classik» предусмотрено сразу три возможных типа монтажа, что автоматически адаптирует ее практически к любым проемам.

Принцип крепления Алютех Classic

Ворота серии «Standart»

Модельный ряд «Standart» также достаточно широк, однако механизм ведения конструкции здесь кардинально отличается. Балансировка обеспечивается так называемыми пружинами растяжения, которые надежно скрываются между стенками ворот и декорирующими их профилями.

Отличительная черта серии «Standart» – это сравнительно низкая цена по сравнению с другими моделями, а также достаточно легкий ход ворот. Проработаны в данной технологии и базовые правила техники безопасности, не позволяющие секции самопроизвольно опускаться.

Конструкции

Alutech выпускает две группы ворот: «Классик» (для солидных покупателей) и «Тренд» (для тех, кто желает сэкономить и притом получить нормальное качество). В первой подборке использованы панели толщиной 4,5 см, а комплектующие сделаны из нержавеющих сталей. Подобные изделия можно смело установить даже в полярных районах, они гарантированно вынесут воздействие ураганного ветра.

Аналогичное качество могут предложить западноевропейские концерны, но у них за автоматические входные комплексы такого уровня плата существенно выше.

Линейка «Тренд» делается на основе панелей 4 см, это оптимальное решение для гаража, расположенного в умеренно континентальном климате. Все основные детали делаются из стали с цинковым покрытием. Ветер 40 м/с изделия не перенесут, но очень сильные порывы им не страшны. Подобные свойства достигаются не утяжелением конструкции, а надежной герметизацией ее с помощью полиуретановой пены. Качество выше, чем у аналогичных ворот, изготовленных в РФ, да и с автоматикой дела обстоят лучше.

Поставляемый замок — врезаемый, засов формата «ригель». Закрытие и открытие возможно только оригинальным ключом; во всех вариантах ворота можно запереть, отпереть как внутри, так и извне. Вставляется запорное устройство максимально надежно. От цельного полотна конструкторы Alutech отказались, они предпочли разделить его на автономные панели. Это решение позволило кардинально увеличить прочность по сравнению с монолитными версиями.

Инженеры Alutech предусмотрительно добавили в конструкцию противовес, благодаря которому открытие происходит легко и оперативно. Направленный жестко по вертикали курс распахивания обеспечивает свободный подъезд и подход почти вплотную. Сборка при участии профессионалов происходит максимально быстро и надежно.
