Выбор места монтажа щитка

Электрический щиток (ЩК – щит квартирный) устанавливают на вводе электрического кабеля в квартиру, как правило, в прихожей или тамбуре, чтобы длина кабеля для подключения к общей линии была минимальной. Назначение ЩК – защита системы электроснабжения от коротких замыканий и перегрузок, управление группами линий питания и учёт потребления электроэнергии.

Щитки старого образца имели открытое исполнение, вынуждавшее в целях безопасности располагать их как можно выше. Современные распределительные щиты размещают в прочных, запирающихся на замок корпусах (мини-боксах), поэтому устанавливают их на высоте, удобной для пользования автоматами и снятия показаний счётчика – от 170 до 175 см.

В частном доме расположение щитка проектируют в зависимости от места и способа подключения системы электроснабжения жилья к питающему кабелю.

Место установки ЩК должно отвечать следующим требованиям:

• достаточный уровень освещённости и вентиляции (естественных);
• лёгкий доступ;
• удалённость от мест хранения пожароопасных материалов.

Понятие, назначение, виды электрических щитов

Электрощиток в частном доме

Монтаж электрощита необходим для разводки кабелей в конечных помещениях (производственных, жилых, других). Выбор вида устройств зависит от общей нагрузки, количества приборов.

Электрический щит – это комплекс отдельных технических элементов, которые позволяют распределить электричество к розеткам, выключателям, приборам. Необходимые компоненты:

• Рейка типа DIN – служит для крепежа автоматов защиты на зажимы, представляет из себя металлическую пластину с креплениями. Если требуется, можно обрезать до необходимой длины и размера.

• Шина – одна позволяет рассредоточивать провода с нулевым напряжением, вторая предназначена для заземляющих контактов. Устанавливаются в открытом и закрытом исполнениях, последние изолированы от касаний.

• Автоматы – устройства, предназначенные для автоматического расключения электрической цепи в случае перегрузок (перепадов, скачков напряжения). Число приборов и мощность подбираются по необходимости.
• Провода, кабели для соединения контактов.
• Устройство для учета потребляемой электроэнергии (счетчик), по потребности.

Классификация электрощитов

Встроенный квартирный электрощиток

Устройства разделяются по нескольким параметрам – способам, месту монтажа, уровню защищенности корпуса. По технике установки различают:

• накладные;
• встраиваемые;
• напольные.

Первые устанавливаются на вертикальную поверхность, непосредственно к стенам, опорам и другим подобным сооружениям. Основной нюанс – весь комплекс оборудования с корпусом располагается снаружи.

Сборка электрощитов второго типа подразумевает подготовку специального углубления в стене (иной поверхности). Корпус помещается полностью, с внешней стороны остается только защитная крышка. Напольные электрические щитки закрепляют на горизонтальной плоскости (пол, подставка).

Таблица степеней защиты

Место монтажа электрощитка подбирается в зависимости от потребностей здания, помещения. Различают приборы внутреннего и внешнего расположения. Последние можно устанавливать на улице, пристраивая к наружным частям блоков. Однако необходим дополнительный корпус, шкаф для защиты от погодных условий, возможных технических повреждений.

Степень защиты обозначается на корпусе латинскими буквами IP и цифрами. Наиболее частые разновидности:

• IP20 и 30 – допускается установка в закрытых сухих помещениях, защиты от влажности нет, только от проникновения посторонних элементов;
• IP44 и 54 – механическая защита более высокая, возможен монтаж распределительного щита в зданиях и комнатах с повышенной влажностью, на улице, исключая прямое попадание воды;
• IP55 и 65 – высокий уровень защищенности от влаги и пыли, выносят агрессивные внутренние и уличные условия, изолированы от любого контакта.

Существуют и другие категории защиты, но встречаются реже. Снаружи устанавливают щитки напольного и накладного типов.

Материал корпуса

Пластиковый квартирный электрощиток

Основание прибора выполняется из двух видов материалов: металл, пластик. Другое название корпусов – блоки. Пластмассовые чаще применяют для сборки небольших электрощитов для квартиры, малых помещений. Внешнюю крышку обычно изготавливают из прозрачного материала для удобства использования – за ней легко просматривается дисплей электрического счетчика.

Металлические могут быть дополнены элементами из стекла или прозрачного пластика

Сборка щитов подобного плана подразумевает высокое напряжение, поэтому важно снизить вероятность соприкосновения с внутренними деталями. Стеклянные и пластиковые крышки позволяют снимать показания, не открывая щитовой электрошкаф полностью

Что такое электрический щит и для чего он нужен?

Электрический щит — конструкция, состоящая из сложных модульных приборов, предназначенных для управления сетью электропитания. Из основных предназначений следует выделить:

• прием входящего напряжения от общей сети питания дома;
• анализ параметров входящей энергии и отключение внутренней сети при критических значениях;
• распределение потребителей на группы по зонам, мощности, предназначению;
• прямое подключение мощных потребителей, таких как варочные панели, бойлер, стиральные машины, кондиционер и т.д.;
• защита проводки и бытовой техники от короткого замыкания и других критических ситуаций;
• обеспечение полной безопасности при эксплуатации сети электропитания.

Как правило, они монтируются совместно со счетчиком электричества для большего удобства. В новом жилом фонде, где устройства учета находятся в коридоре, щиты устанавливают у входной двери.

Для чего нужен щиток

Раньше в частных домах отдельные вводные шкафы, занимающие место в помещениях и не вписывающиеся в интерьеры, как правило, не делались. Они традиционно устанавливались за пределами строения в отдельных будках на высоковольтном столбе. Сегодня ситуация изменилась кардинально, поэтому одними распределительными коробками обойтись не удается. Необходимость в сборке электрощита 220 Вольт для частного дома вызвана следующими причинами:

• все большее число пользователей предпочитает самостоятельно отслеживать состояние оборудования, обеспечивающего контроль расхода электроэнергии, а также защиту от перенапряжений и КЗ;
• количество приборов, используемых для этих целей, с каждым годом неуклонно растет и требует для своего размещения больше места;
• появились шкафные изделия, не портящие своим дизайном современные интерьеры: они имеют привлекательный внешний вид и удобны в пользовании, отличаются повышенной безопасностью.

Что устанавливается в боксе

Перед сборкой электрощита для частного дома необходимо разобраться, из чего он состоит, что устанавливается внутри и как. Давайте перечислим, что включает в себя комплект:

1. Корпус, на котором установлена дверка. Это и есть искомый бокс.
2. Одна или несколько DIN-реек. Представляет собой полоску особой формы, на которую насаживается автоматика.
3. Шины N и PE. Используются для безопасного соединения нулевых проводов и подключения заземления.
4. Автоматические выключатели, дифференциальные выключатели, УЗО. Используются для управления питанием линий и автоматического размыкания при повышении нагрузки до критической, коротком замыкании и пр.
5. Счетчик. Сегодня счетчики часто устанавливают в щитках, чтобы сэкономить пространство и скомпоновать все электронные узлы в одном месте.
6. Кабеля, которые сходятся к щитку от всех линий.

Разумеется, кабеля должны быть подобраны согласно мощности потребителей. Рассказывать об этом в этой статье мы не будем – на нашем сайте уже есть подробное описание правильного расчета кабелей. Вы сможете найти статью в соответствующем разделе или через поиск. Отметим лишь, что обычно в электрощиток в частном домеи квартире заводятся медные кабеля 1,5 квадрата на освещение, 2,5 квадрата на розетки и отдельные 2,5 или 4 квадрата на мощные потребители (бойлеры, электрокотлы и пр.). Более толстые кабеля в бытовых условиях не используют, поскольку подобный ампераж просто не выдержит счетчик. Также вам нужно будет выбрать автоматы и УЗО согласно нагрузке (на 1,5 квадрата 16А, на 2,5 – 25А). Продумайте все заранее, закупите качественные кабеля и автоматы, и только после этого приступайте к сборке. Линии желательно разводить отдельно на каждую комнату или группу комнат – к примеру, с одного автомата на 16А свет в ванной-туалете, со второго – в кухне-кладовке-коридоре, с третьего – спальня, с четвертого – гостиная. Подобным образом делается разводка розеток кабелем на 2,5мм2 – на одну комнату один кабель и автомат, на каждый мощный потребитель – отдельная линия.

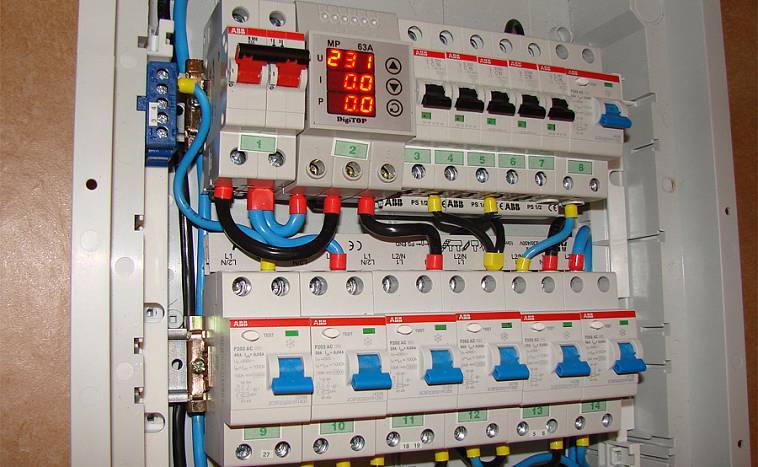

Подключение автоматов перемычками и кабелями

Наладка и эксплуатация щита

После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

• Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
• Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
• Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
• Тестером проверяется напряжение на выходе автоматов защиты.
• Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
• В розетках проверяется напряжения.
• выполняется проверка освещения.
• в таком режиме электрический щит должен поработать несколько часов.
• Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

• Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
• Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
• Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

Как собрать электрический распределительный щиток для квартиры

Как провести проводку в квартире своими руками?

Схема подключения УЗО и автоматов в щитке

Как установить дверной электрический звонок — пошаговая инструкция

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

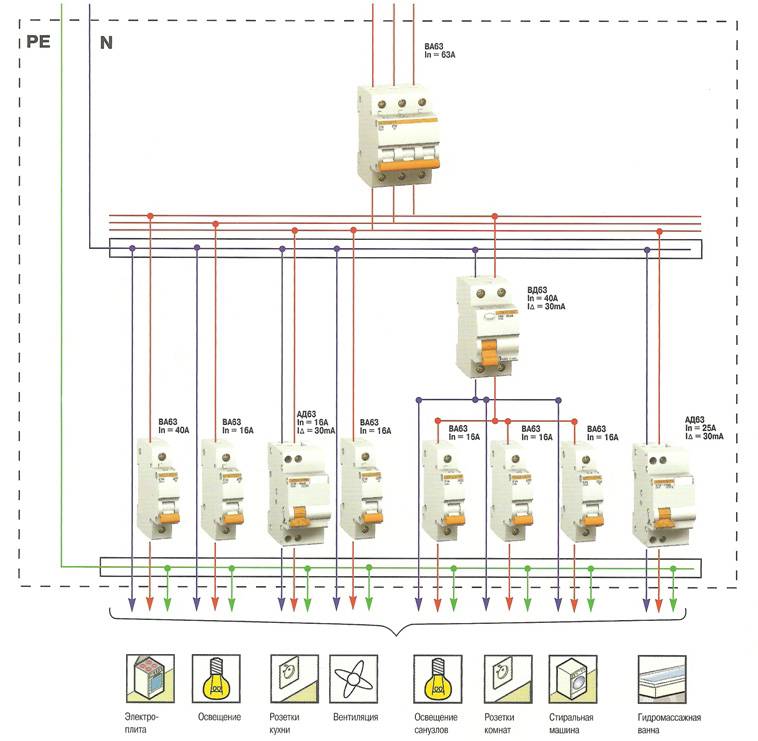

Сборка на дифф.автоматах

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

очень дорого

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Общая сумма такой сборки может достигать 200 тысяч рублей.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф.автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение

Для начала приготовить требуемые блоки:

• автоматы отключения;
• реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
• УЗО;
• автоматы дифференциального типа;
• кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Как собрать и установить электрощиток в частном доме

Монтаж электрощита в частном доме – сложный процесс, который требует знаний, навыков, внимательности. Данная статья служит алгоритмом, который поможет правильно собрать щит в загородном деревянном доме, если вы отказались от услуг электрика.

Электрощиток принимает электроэнергию, распределяет ее между потребителями, защищает электроцепь от перегрузок и перепадов напряжения. Монтаж щитка начинают после того, как закончена замена электропроводки во всем доме, вывода всех проводов к месту его крепления. Чтобы составить проект щита необходимо учесть все потребители электроэнергии:

• розетки (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
• свет (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
• приборы с высокой мощностью (бойлер, электроплита).

Для каждой группы должен быть установлен свой необходимый автомат, для приборов с высокой мощностью надо установить автоматы на каждый прибор отдельно. Все данные по автоматам и УЗО лучше систематизировать в таблицу.

Стандартная схема распределительного щита включает в себя:

• электросчетчик;
• вводный автомат;
• резервный автомат;
• УЗО;
• заземление;
• ноль;
• фаза;
• шины на ноль и заземление;
• автомат на розетки;
• автомат на освещение;
• автомат на электроплиту.

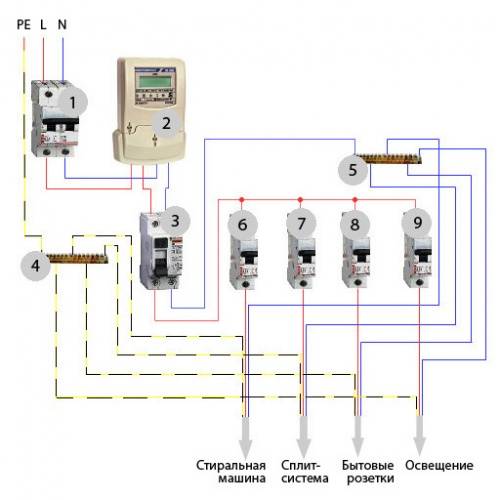

Вариант упрощенной схемы квартирного щитка

Простая схема квартирного электрощитка

Самостоятельно можно собрать небольшой электрощиток и установить его в квартире. Чтобы не запутаться, стоит выбрать максимально простую схему. Она должна соответствовать требованиям ГОСТ 32395-2013.

Представленную ниже схему электрического квартирного щитка целесообразно применять для одно- или двухкомнатной квартиры с общей длиной кабелей 300-400 м. Работы осуществляются так:

1. Ставится вводный выключатель напряжения с токовым номиналом от 40 А, если в квартире однофазный тип нагрузки и есть электроплита.
2. Производится разводка проводов на группы, указывается марка и тип сечения кабеля. Для освещения оптимальным будет кабель 1,5 мм2 и автомат на 10 А, для розеток подойдет провод 2,5 мм2 и прибор на 16 А.
3. Санузел можно подключить на дифавтомат с токовой утечкой 10 мА, совместив потребителей и освещение в одну группу.
4. Варочную панель и духовку запитывают как два разных потребителя.
5. Для защиты от колебаний напряжения и неисправности оборудования можно выбрать реле напряжения с простейшей системой подключения (на входе и выходе фаза+ноль).

Преимущество схемы состоит в недорогой себестоимости узлов, возможности применения в маленькой квартире. Минус расключения – отсутствие срабатывания защиты при токовой утечке во всех группах, за исключением санузла.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.. Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Заключение

В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.

Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

По способу установки мини-боксы подразделяются:

• наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
• встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Сборка щита

Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке

Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация

В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.

Монтаж распределительного щита состоит из одиннадцати шагов:

• Монтаж корпуса щитка на стену или в подготовленной нише.
• Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
• Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
• Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
• Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.

Правильное соединение проводки

Установка шин заземления и ноля.

• Нарезка отрезков проводки для перемычек.
• Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
• Визуальный контроль качества соединений и при необходимости протягивание винтов.
• Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
• Контрольный запуск системы.

После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.

Защита внутренностей электрического щита от ремонтно-отделочных работ

Внутренняя начинка распределительного щита – это самая дорогая часть устройства, поэтому важно защитить ее от попадания строительной пыли, других загрязнений. Для этого следует:

Для этого следует:

1. Заизолировать все концы кабелей изолентой или колпачками от фломастеров, ручек и т.п.
2. Снимаются рамки, дверцы, другие внешние движимые части корпуса.
3. Кабели аккуратно укладываются внутри щитка, против или по часовой стрелке, слева-направо и без резких изгибов.
4. Специальной крышкой или сделанной самостоятельно из картона закрывается короб, и по периметру стыка со стеной обклеивается малярным скотчем.

Выбор корпуса

Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности. Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.

Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома

По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.

В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.
Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене

Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ
Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.
Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами

Удобнее всего расположить его возле входной двери в прихожей.
После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат

Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне.
Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Монтаж и соединение комплектующих в корпусе

После приобретения всех комплектующих приступают к их установке в мини-бокс:

1. В установленный корпус заводят все кабели групп потребителей и зачищают их концы;
2. На проектное место в боксе монтируют DIN-рейку – основание для крепления всех комплектующих щитка;
3. Автоматические выключатели, УЗО и счётчик крепятся на рейке – фиксацией до щелчка;
4. Монтируются нулевая и заземляющая шины;
5. Нарезаются соединительные провода необходимой длины;
6. Все элементы соединяются между собой согласно схеме;
7. Проверяется соответствие конструкции щитка схеме и выполняется подтяжка клемм;
8. Включается вводный автомат.
