Монтаж и подключение душевой кабины: инструкция для самостоятельных

Монтаж поддона и сифона

Установка душевого поддона.

После того как поддон будет собран, необходимо выровнять ножки, на которых он будет стоять. В инструкции производителя вы можете прочесть, что на данном этапе установка гидробокса предполагает монтаж экрана.

Следовать такому совету не совсем рационально: несмотря на любые конструкции, экран необходимо крепить в последнюю очередь, так как в противном случае он будет вам мешать в процессе дальнейшей сборки и установки. Что необходимо сделать на данном этапе, так это подготовить и соответствующим образом закрепить кронштейны для экрана.

Технология установки душевой кабины предполагает, что вы установите т.н. автоматический сифон, т.е. ножную затычку для стока. Лучше всего для этой работы использовать водопроводный ключ, однако это необязательно.

Такой сифон вы можете изготовить и самостоятельно, изогнув кусок гофры, однако приобрести качественное фабричное изделие будет гораздо надежнее.

Монтаж поддона кабины

Монтаж поддона производится одновременно с монтажом слива

Этому этапу необходимо уделить особое внимание, так как нарушение целостности конструкции может повлечь за собой плохой слив и затопление

Установка поддона осуществляется в следующей последовательности:

к поддону крепятся ножки и он устанавливается на горизонтальную поверхность. С помощью уровня вычисляется необходимое положение, ножки подкручиваются до необходимой высоты и фиксируются;

• подключение к поддону сифона. Для соединения желательно использовать жесткую трубу, а не гофру, так как со временем труба может провиснуть и засориться;
• сифон соединяется с канализацией.

Устанавливать поддон необходимо как можно ближе к сливу канализации. Если это невозможно, то может понадобиться использование сточного насоса с магнитным клапаном .

Подробная инструкция по установке кабин

Все более популярным атрибутом ванных комнат на сегодняшний день становится душевая кабина. Связано это с тем, что она экономит большое количество полезной площади помещения и часто становится главным элементом полностью всего дизайна комнаты. Своими руками собрать подобную конструкцию достаточно просто.

Этапы монтажа душевой кабины: 1. Сборка поддона и установка по уровню. 2. Сборка стенок душевой кабины. 3. Установка крыши. 4. Сбор установки для подачи воды. 5. Подсоединение к водопроводу и канализации. 6. Протяжка хомутов.

Однако следует знать о том, как не допустить ошибок. Собирать нужно так, чтобы душевая кабина смогла служить довольно долго и функционально. Существует достаточно большое количество видео о том, как происходит сборка душевой кабины своими руками.Однако большая часть из них относится к конкретной модели душевой.

Прежде чем самостоятельно устанавливать душевую кабину, следует внимательно ознакомиться с инструкцией. Это даст возможность избежать целого ряда возможных ошибок при ее установке и понять, как правильно выполняется сборка угловой кабины своими руками.

Однако если установка душевой предполагает и наличие ванны, понадобится обязательно согласовать переустройство помещения с внесением соответствующих изменений в план БТИ. Это связано с тем, что в квартире будет устроена дополнительная водяная точка, что обязательно необходимо согласовать со специализированными организациями, которые способны предоставить акт обо всех выполняемых работах по оборудованию дополнительной точки.

Герметизация

Большая часть душевых кабин не может использоваться без дополнительных мер по герметизации швов

В первую очередь обращают внимание на поддон. В квартире ниже могут негативно посмотреть на потеки

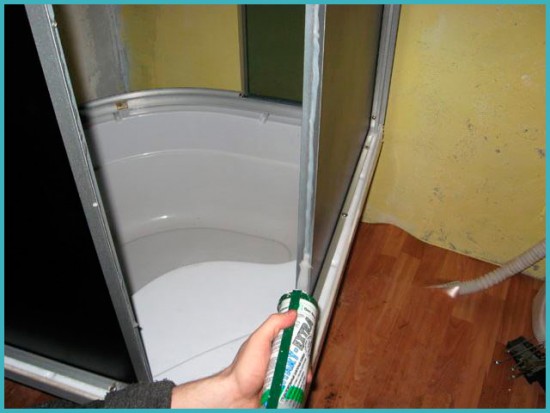

Поэтому берём сантехнический плинтус и силиконовый клей и начинаем орудовать в своей ванной. После периметра обращают внимание на уголок.

Все вертикальные швы нужно пройти от верха и донизу. Кроме того, может возникнуть необходимость в герметизации створок. Для стеклянной кабины это особенно актуально, потому что уплотнительный профиль стоит тысячи рублей. Сравнимо с ценой самого уголка. Теперь читатели знают, как производится установка душевой кабины своими руками. Самое главное уяснить общие моменты, понять, как правильно выбрать в свою ванную комнату сантехническое оборудование.

Особенности монтажа

При помощи материалов, изложенных на этой странице, вы без проблем сможете произвести установку душевой кабины самостоятельно.

Многие задаются вопросом «сколько стоит установка» и опасаются дороговизны. Действительно, установка душевой кабины специалистом данного направления будет стоить не дешево, от 4000 р за работу. И то в случае, если страна-производитель кабины Китай.

Монтаж европейской сантехники значительно дороже.И глядя на неё возникают мысли о том, что лучше не заниматься этим делом самому и сэкономить на цене работ. Но не стоит сразу об этом думать, ведь сборка душевой кабины — не такой уж сложный процесс, и практически каждый умелый мастер может установить кабину своими руками. Фото и видео инструкции на этой странице помогут вам выполнить работу по европейскому стандарту.

Также вам будет интересно: душевая кабина своими руками — экономим половину стоимости.

Подготовка к подключению кабины, инструмент и комплектующие

Перед подключением любого типа кабин, в полу и стенах рядом с точкой расположения устраивают отводы горячей и холодной воды, канализации. При использовании открытых типов кабин в одну из боковых стен встраивают водорозетки для подключения смесителя с душем, трубу канализации сечением 50 мм обычно также устраивают в стенах на небольшой высоте от пола и далее подключают к центральному стояку.

В гидробоксе имеются готовые вводы для соединения с водоподающей линией, от водорозеток воду транспортируют через гибкие сантехнические шланги. Размещаемая душевая кабина и сток канализации должны подходить друг другу по высоте — если поддон низкий с короткими ножками, их удлиняют или выкладывают из кирпича специальный подиум, который затем облицовывают плиткой (мозаика, узкие обрезки).

Основной инструмент и комплектующие при подключении:

• Сифон, входящий в комплектацию кабины.
• Гибкая подводка для холодного и горячего водоснабжения, угловые переходники.
• Полимерные шланги для внутренней разводки воды при монтаже гидробоксов.
• Отвертки или шуруповерт, пассатижи.
• Разводной ключ или набор гаечных.
• Силиконовый герметик, ФУМ-лента (сантехническая нить, анаэробный герметик).
• Строительный металлический уровень.
• Перфоратор с набором сверл по керамической плитке и бетону.

Присоединение к канализации

Основные сложности при установке

Подготовка к установке кабины

После того, как кабина выбрана и доставлена, возникает вопрос – как подключить душевую кабину? Обязательно ли приглашать специалиста, или можно справиться с этой работой самостоятельно? Если имеется схема сборки и минимальный набор знаний, то вполне можно обойтись своими силами.

Конструктивно душевая кабина состоит из четырех основных элементов:

• поддон на регулируемых по высоте ножках,
• крыша,
• двери с роликовым механизмом,
• стенка и боковые панели.

В комплект поставки входит пошаговая схема по сборке на русском языке. Ее наличие необходимо проверить еще на этапе доставки. Прежде чем начать монтаж душевой кабины своими руками, необходимо проверить наличие всех составных частей в соответствии с инструкцией и освободить их от упаковочной пленки.

Заранее необходимо подготовить все инструменты и материалы, которые потребуются в процессе монтажа. Сюда входят:

• инструменты – ключи, отвертки, шуруповерт , дрель, уровень, рулетка, резьбонарезной клупп;
• расходники – герметик, герметизирующая и изоляционная ленты для душевой кабины;
• канализационная арматура – сифон, фитинги , шланги и трубы.

Если кабину необходимо подключать к электропитанию, то дополнительно может потребоваться электроинструмент и электрическая арматура.

Подготовка к установке кабины

После того, как кабина выбрана и доставлена, возникает вопрос – как подключить душевую кабину? Обязательно ли приглашать специалиста, или можно справиться с этой работой самостоятельно? Если имеется схема сборки и минимальный набор знаний, то вполне можно обойтись своими силами.

Схема: устройство душевой кабины

Конструктивно душевая кабина состоит из четырех основных элементов:

• поддон на регулируемых по высоте ножках,
• крыша,
• двери с роликовым механизмом,
• стенка и боковые панели.

В комплект поставки входит пошаговая схема по сборке на русском языке. Ее наличие необходимо проверить еще на этапе доставки. Прежде чем начать монтаж душевой кабины своими руками, необходимо проверить наличие всех составных частей в соответствии с инструкцией и освободить их от упаковочной пленки.

Заранее необходимо подготовить все инструменты и материалы, которые потребуются в процессе монтажа. Сюда входят:

• инструменты – ключи, отвертки, шуруповерт, дрель, уровень, рулетка, резьбонарезной клупп;
• расходники – герметик, герметизирующая и изоляционная ленты для душевой кабины;
• канализационная арматура – сифон, фитинги, шланги и трубы.

Что понадобится для монтажа душевой кабины своими руками

Если кабину необходимо подключать к электропитанию, то дополнительно может потребоваться электроинструмент и электрическая арматура.

Как включить

Отдельно потребуется обратить внимание на некоторые опции и режимы наиболее дорогостоящего оборудования, включая парогенератор, гидромассаж и ароматерапию. Основные правила сенсорного управления:

Основные правила сенсорного управления:

• активация любой функции сопровождается зеленой индикацией;
• при отключении функции, кнопка приобретает красное окрашивание;
• для включения системы – достаточно нажимать на сенсорную зону в течение нескольких секунд.

Категорически нельзя подвергать сенсорный экран непосредственному воздействию воды, что обусловлено риском срабатывания системы включения отдельных функций или режимов.

Как включить лейку

Если в душевой кабинке используется однорычажный смеситель, то подача воды осуществляется посредством перемещения его ручки в положение «на себя». Поворот по часовой стрелке обеспечивает подачу горячей воды, а в обратном направлении — холодной, что позволяет настроить оптимальную температуру.

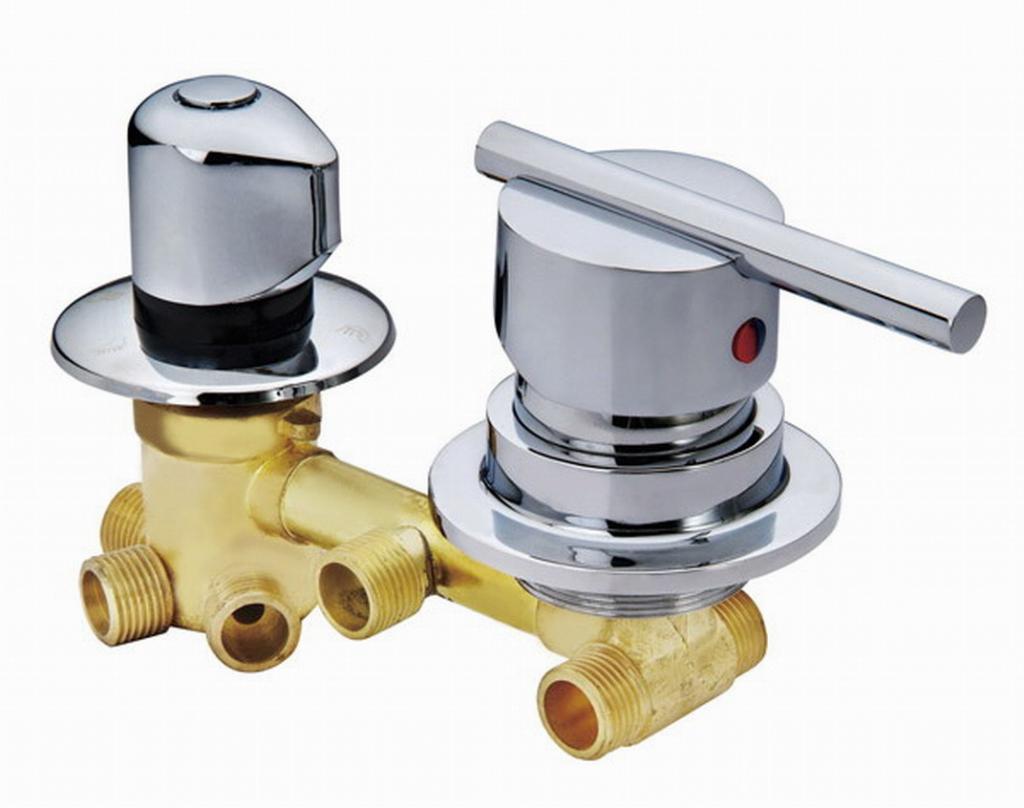

Девиатор, являющийся распределителем водного потока, помогает выбрать оптимальный душевой режим кабины. За увеличение напора водяного потока отвечает ручка смесителя. Уменьшить напор можно, если опустить эту ручку вниз, а её подъём в верхнее положение способствует усилению потока воды.

Как включить верхний душ

Тропический или верхний душ внешним видом напоминает традиционную лейку, а основное отличие состоит в больших габаритах и более высоком расположении. Включение функции – позволяет создавать впечатление настоящего дождя, что обусловлено особой системой, отвечающей за подачу и распределение воды через специальную потолочную решетку.

Кроме этого, в результате перемешивания воды с воздухом можно ощутить падение «настоящих» дождевых капель, а встроенные светодиоды делают принятие таких водных процедур особенно приятным. Функция «Тропический дождь» включается на сенсорной панели нажатием кнопки со специальным символом.

Как включить гидромассаж

Гидромассажная функция — вещь достаточно полезная, но не способная полностью заменить традиционный массаж.

После включения системы необходимо нажать кнопку «Форсунки» что позволит активировать верхние элементы, а повторным нажатием обеспечивается работа средних форсунок. При третьем и четвертом нажатии такой кнопки, активируются соответственно нижние форсунки и все элементы одновременно.

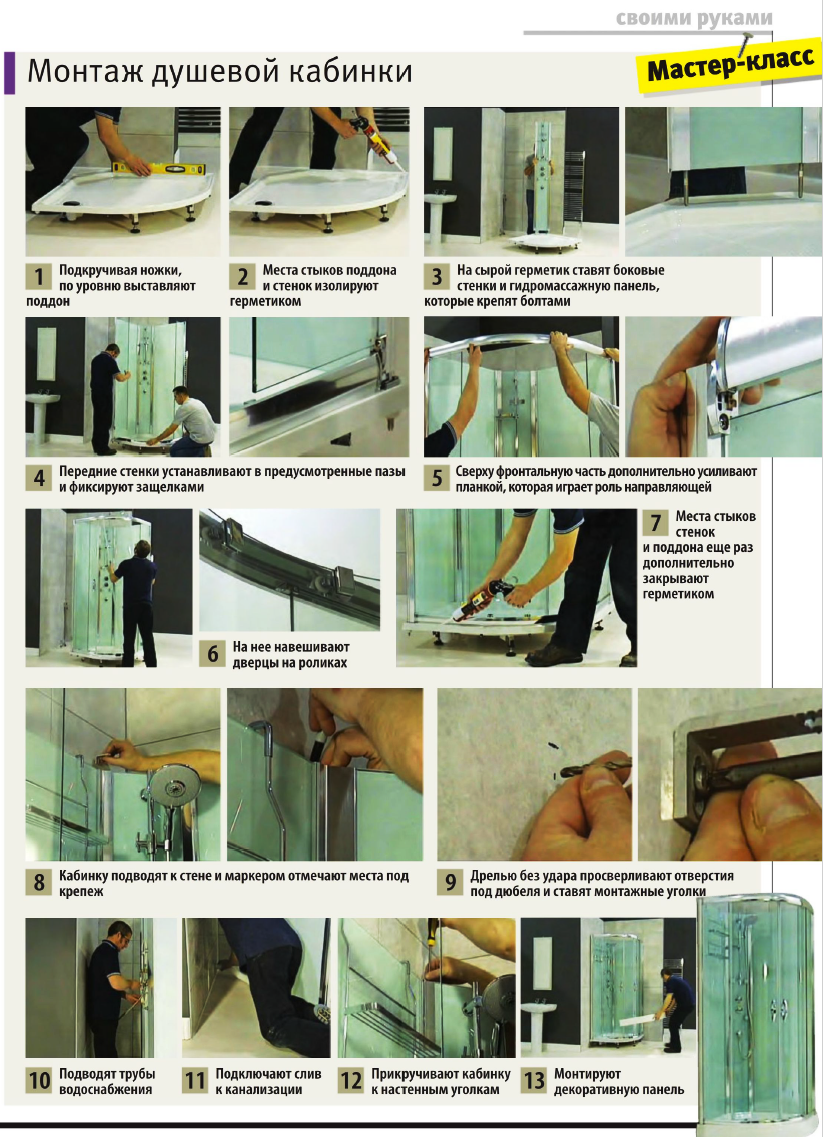

Пошаговая инструкция

Сборка и монтаж стенок

   Монтаж стенок зависит от конкретной конструкции.

   Общий подход к монтажу стенок:

1. Перед установкой каждая панель или деталь со сквозным отверстием обрабатывается силиконовым герметиком;
2. Часть навесного оборудования удобно смонтировать до установки панели на поддон: смесители, крепежи для душевых леек и т.д.;
3. После сборки места стыка снова обрабатываются силиконовым герметиком;
4. Фиксация панелей обычно осуществляется при помощи направляющих. Перед креплением панелей необходимо будет установить направляющие. Сами панели крепятся на саморезы;
5. Устанавливают заднюю и одну боковую панель, затем монтируют вторую боковую (при наличии);
6. Устанавливают неустановленные аксессуары: зеркала, держатели, ручки и т.д.

​

​

Монтаж стенок кабины

Разновидности душевых кабин, как выбрать модель.

При выборе модели опираются на размеры помещения, как расположены коммуникации для подключения, место для монтажа устройства.

Кабинки бывают:

• открытым, имеющие в составе поддон и лицевую сторону.
• закрытыми, имеющие заднюю стенку с крышей.

Способы установки кабинки для душа делят устройства на:

• угловые.
• прямоугольные.

Многие модели оснащены дополнительными функциями:

• контрастным душем, возможность чередовать подачу холодной струи с горячей.
• гидромассажными форсунками по бокам.
• функция тропического дождя подразумевает поток воды сверху под музыку и цветовые эффекты.
• радио
• аромотерапии, озонотерапии либо хронотерапии.

Определяя количество необходимых функций, следует изучить инструкцию по установке изделия, чтобы решить, подходит ли модель для конкретных условий эксплуатации.

Определяемся с типом душевой кабины

Вентиляция в ванной комнате сруба

Многие считают, что полноценная вентиляционная система в деревянном доме не обязательна. Причиной этого утверждения они выдвигают способность древесины дышать и пропускать воздух через микропоры.

Но древесина не только обладает низкой теплопроводностью и высокой воздухопроницаемостью, но и впитывает и отдает влагу. В помещениях с повышенной влажностью (санузле, ванной комнате, кухне) возникает опасность появления грибка и плесени, гнилостных процессов, которые приведут к порче древесины и разрушению дома. Чтобы предупредить появление патогенных микроорганизмов в бревенчатом здании, необходим дополнительный отток воздуха. Если дом небольшой, то достаточно пассивной системы вентиляции.

Циркуляция воздуха в такой системе происходит за счет разницы давления и температуры снаружи и внутри. Холодные воздушные массы проникают в дом, нагреваются и поднимаются вверх, выходя через вытяжные отверстия в стене в помещениях с повышенной влажностью. Вытяжная труба должна выходить наружу на 50 см. Чтобы предотвратить доступ кислорода во время пожара, в вентиляционную шахту в душевой монтируют противопожарный клапан. Предупредить образование конденсата поможет утепление воздуховода снаружи.

Чтобы усилить воздухообмен, используют вытяжной вентилятор.

1. Для этого в вытяжное отверстие в ванной комнате подводят электрокабель.
2. Делают разметку под вентилятор.
3. Намечают места крепления его к стене.
4. Просверливают отверстия под дюбеля.
5. Крепят корпус прибора к стене.
6. Присоединяют его к кабелю.
7. Закрывают крышкой.

Необходимые инструменты и материалы для сборки душевой

   Сборка душевой кабины начинается с приготовления инструментов и дополнительных материалов.

   Для проведения работ необходимо подготовить инструменты:

• набор ключей или ключ разводной;
• плоская и крестовая отвёртка;
• строительный уровень;
• дрель с набором свёрл;
• уровень;
• пистолет для герметика.

   Дополнительный материал, необходимый для монтажа кабинки:

• герметик силиконовый прозрачный;
• гидроизоляционная нить или лента ФУМ;
• кран для подключения кабинки к холодному водоснабжению;
• кран для подключения кабинки к горячему водоснабжению.

   Помимо этого многие душевые кабинки оснащены электроосвещением, вентиляцией, проводной средствами связи и т.д. Подключение этих устройств потребуется соответствующее оборудование и материал.

   Перед началом сборки необходимо проверить наличие всех комплектующих частей душевой кабины с инструкцией по сборке.

Установка и подключение душевой кабины в частном деревенском доме

Поддон готов, пришло время установить стенки, работа выполняется поэтапно:

1. Первым делом проверяем все детали на соответствие, если всё подходит, устанавливаем их в направляющие.
2. Не забудьте, что каждую панель нужно обработать герметиком.
3. После правильной и ровной установки стенок, следует закрепить их винтами.
4. Сверху и снизу установить арку.
5. Установить уплотнители между панелями.

Справка! Если неуверены, что правильно устанавливаете панели кабины, не затягивайте крепёж сразу. Если всё подойдёт, затянуть потом не сложно.

В некоторых кабинах существует отдельная сборка — каждая панель устанавливается отдельно прямо на поддон.

Монтаж стенок кабины

Монтаж стенок душевой кабины так же необходимо осуществлять, соблюдая следующий порядок:

• направляющие конструкции, в которые впоследствии будут вставлены стекла, аккуратно промазываются прозрачным герметиком;
• устанавливаются стекла и прижимаются специальными лапками, на них крепится уплотнитель;
• по краю поддона наносится силикон;
• боковые панели крепятся к поддону.

При попадании на стекло герметика, необходимо сразу же его удалить, после засыхания удаление без следов будет довольно сложным.

Собранную конструкцию необходимо оставить на некоторое время, до полного высыхания герметика и силикона. Обычно это занимает до двух дней.

Монтаж крыши и дверей кабины

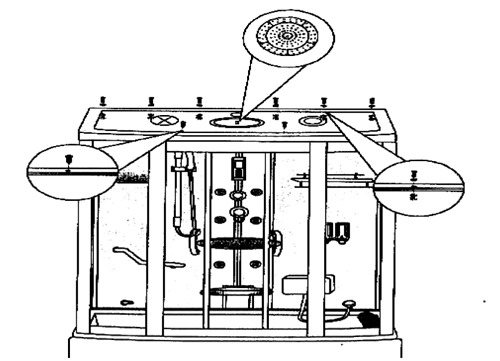

До закрепления крыши душевой кабины в нее монтируются лейка, вентилятор и освещение. Так же конструкция может предусматривать наличие динамика, он так же монтируется заранее. Все детали крепятся на саморезы и герметик, что исключит протекание.

После того, как крыша собрана, она закрепляется при помощи винтов и герметика.

Двери душевой кабинки могут монтироваться до или после закрепления крыши, это зависит от ее конструкции. Сдвижные двери закрепляются на специальные ролики на раме. Обычно это 8 роликов (по 4 сверху и снизу). После того, как двери установлены, можно приступить к установке ручек и монтажу фурнитуры. Устанавливаются все полочки и держатели.

Подключение кабины к электропитанию

Установка душевой кабины своими руками не всегда предусматривает подключение электропитания. Этого могут потребовать модели, оснащенные гидромассажем или парогенератором.

Подключение необходимо проводить с помощью медного кабеля с сечением 2 кв.мм. Если кабина потребляет более 5 кВт в час, то дополнительно потребуется установка отдельного автомата.

Монтаж поддона душевой кабины

Для правильной установки и регулирования высоты вам потребуются строительные уровни, длина которых превышает ширину поддона.

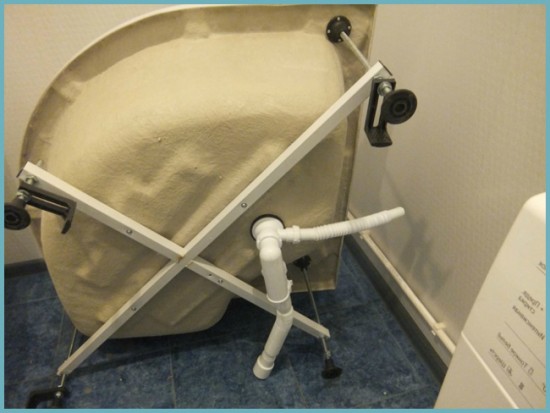

Поддон переворачивается и собирается каркас. Все соединения будут окончательно выровнены после окончательной установки.

Подгонка каркаса осуществляется подкручиванием гаек. Все ножки должны быть твердо размещены на полу.

В ряде случаев осуществляется дополнительное укрепление и утепление поддона при помощи монтажной пены. Пена наносится, когда поддон перевернут ножками вверх, равномерным слоем. Время высыхания пены около 28 часов. На время работы отверстия затыкаются пенопластом и полиэтиленом.

Не забывайте установить среднюю опору.

Будьте внимательны при установке, если душевая кабина размещается в углу, угол должен иметь строго 90 градусов.

Схема установки поддона

В комплекте с душевой кабиной поставляется подводка для подключения, но можно приобрести самостоятельно, если условия установки этого требуют.

Трубу следует устанавливать с уклоном в канализацию. Если до канализационного стока расстояние более 1,5 метров, а уклон недостаточный, нужно включить в схему установки сточный насос.

Это довольно удобное приспособление, позволяющее размещать сантехнику в любом месте.

На этом этапе производится дополнительный монтаж сидений, подголовников и других дополнений.

Установка сифона

Лучше выбирать сифон, имеющий водяной замок. Это препятствует появлению и распространению неприятных запахов

Также важно, чтобы доступ к сифону был свободен

Подключение душевой кабины к водопроводу и герметизация

После установки сифона и вывода в канализацию, обязательно обработайте все швы и соединения качественным герметиком.

Для проверки герметичности налейте в поддон воду, и проследите, как она уходит

Важно обеспечить быстрый отток воды.
Переполнение поддона грозит протечками. В высоких поддонах монтируется также защита от перелива.. Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Монтаж боковых стенок

Виды кабин и комплектация

Предварительный этап

Подключение кабины к водоснабжению

Когда сборка душевой кабины почти закончена, необходимо произвести подключение ее к водоснабжению.

Для этого потребуются шланги и металлопластиковые трубы. Порядок монтажа:

• в первую очередь готовятся все материалы, обрезаются трубы и подбираются фитинги , краны;
• перекрывается водопровод в ванной комнате, подключаются краны для подачи воды в кабину;
• краны соединяются с душевой кабиной заранее подготовленными трубами;
• подается вода для проверки герметичности.

Гидромассажные форсунки часто забиваются известковым налетом. Для более длительной и бесперебойной эксплуатации душевой кабинки желательно использовать фильтры, которые будут очищать воду до поступления ее в форсунки.

Если кабина будет устанавливаться на верхних этажах многоэтажных домов, то для обеспечения ее функций (например, гидромассажа), может не хватать напора воды. Тогда потребуется насос и резервуар для подачи воды. Но, это скорее исключение из правил – обычно напора воды для работы душевой кабины вполне достаточно.

Первый запуск душевой кабины

Когда установка душевой кабины своими руками подошла к концу, остается только произвести первый запуск и проверить ее работоспособность.

Перед запуском необходимо еще раз проверить надежность крепления всех гаек, герметичность отверстий и стыков. Поддон лучше проверить под тяжестью собственного веса – потоптаться в нем. Он не должен издавать никаких звуков и шататься.

После визуальной проверки можно включить подачу воды. Кабинку с включенной водой лучше оставить на 10-15 минут, чтобы убедиться в ее герметичности. При обнаружении даже минимальных подтеков, их необходимо обязательно устранить.

Соблюдая порядок действий, описанный в статье, подключение кабины можно произвести в минимальные сроки и без финансовых затрат.

Установка направляющих для дверей

Потолочная панель и фурнитура

Дополнительный функционал

В первом случае предварительно нужно открыть ёмкость фитоконтейнера для заливки специальной эссенции или ароматического эфирного масла. В процессе работы парового генератора срабатывает функция «Ароматерапия».

Как показывает опыт эксплуатации, радиоприемники и динамики, которые устанавливаются в стандартные душевые кабины, достаточно плохо ловят сигнал, а также отличаются малоприятным звуком. При поступлении на систему звонка, приостанавливается функция «Аудио» и слышен сигнал вызова, для ответа на который достаточно нажать кнопку «Телефон»

Важно помнить, что в процессе разговора чаще всего происходит отключение форсунок и озонатора, а повторное нажатие кнопки «Телефон» позволяет восстановить работу прерванного режима

Чтобы отключить систему, необходимо нажать кнопку «Вкл/выкл», расположенную на пульте ДУ или на сенсорной панели. О выключении системы свидетельствует красный индикатор, а через несколько секунд осуществляется автоматическое включение функции слива воды.

Только при соблюдении правил включения и грамотном уходе за всеми элементами кабинки, многофункциональное сантехническое устройство будет беспроблемно работать в штатном режиме, обеспечивая полный комфорт эксплуатации.

Особенности душевых кабин с невысоким днищем

Этапы сборки

Этап 5. Сборка и установка крыши

5.1. Снимите пленку с крыши.

5.2. Закрепите на крышу светильник.

5.3. Установите на крышу динамик, используя шурупы (саморезы) и вытяжной вентилятор, используя шурупы (саморезы). Одновременно с этим, с внутренней стороны крыши устанавливаются круглые О образные декоративные накладки, закрывающие динамик и вентилятор, которые крепятся теми же шурупами (саморезами) что и динамик с вытяжным вентилятором.

5.4. Установите на крышу верхний душ и затяните гайку. Присоедините шланг с пластиковым уголком-штуцером и прокладкой, идущий от смесителя, подсоединенный к выходу воды с указателем на отражателе «верхний душ», к верхнему душу.

5.5. Выровняйте собранную крышу относительно передней части и задних стенок и прикрепите ее шурупами (саморезами) к задней стенке.

Включение

Как включить душевую кабину? Мы начинаем рассматривать ситуацию с момента, когда все уже полностью установлено и подключено ко всем необходимым коммуникациям (водоснабжение, водоотведение).

В углу кабинки располагается все необходимое для управления. Обычно деталь, которая отвечает на вопрос о том, как включить воду в душевой кабине, представляет собой небольшой штырь. Чтобы открыть воду, его нужно повернуть вверх. Соответственно, чтобы закрыть воду, этот штырь нужно повернуть вниз. Поворот данного механизма влево или вправо позволяет контролировать комфортный для вас температурный режим воды (горячее или холоднее).

Подключение кабины к водоснабжению

Заключение

Сегодня мы выяснили, как включить душ в душевой кабине, а также полностью рассмотрели все нюансы, которые связаны с данной темой. Как выясняется, нет ничего сложного в процессе включения. Все предельно ясно и интуитивно понятно. С такой задачей справится абсолютно каждый человек, вне зависимости от того, был ли у него подобный опыт.

Иногда в магазине продавцы предлагают вам подключение душевой кабинки за отдельные деньги. Самое сложное в данном процессе — это сборка, так как она состоит из довольно тяжелых элементов. Подключение — не очень сложный момент.

Кроме того, к каждой кабинке прилагается инструкция, которая поможет решить все трудности, но и наша статья полностью отвечает на все возможные вопросы и объясняет непонятные моменты.
