Как разместить батареи

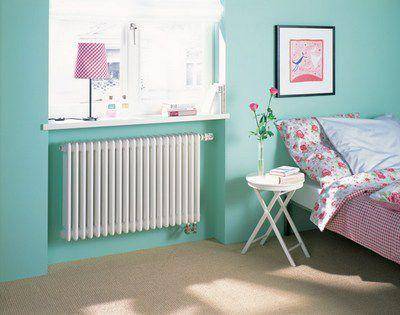

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.
Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность
Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.
По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.
Эффективно будет работать батарея, установленная возле дверей
В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.
Последовательность выполнения работ
Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.
После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.
Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

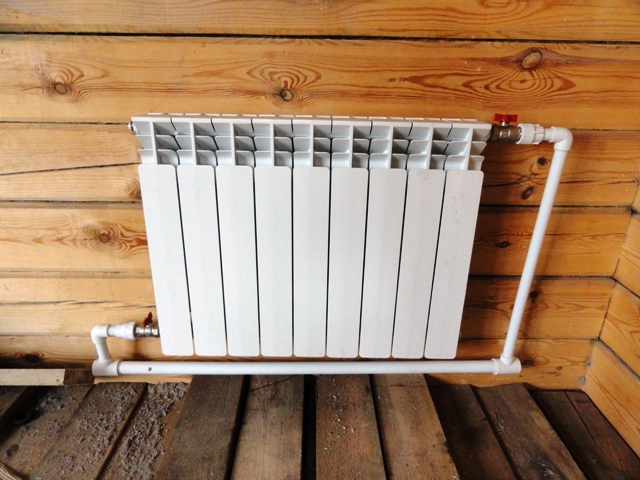

Монтажные работы
Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.
При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.
Контроль пространственного расположения
Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.
Заключительный этап
Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.
После этого можно выполнить пробные испытания с целью обнаружения возможной течи.
Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.
При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.
Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.
Разборка алюминиевого и биметаллического радиатора
Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.
В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.
Это — основной инструмент, который используют при сборке/разборке радиаторов отопления
На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.
Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ
Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая
Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить
Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.
Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.
https://youtube.com/watch?v=CFOkZ07OeYE
Расчет разных типов радиаторов
Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).
Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя
Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.
Осевое расстояние определяют между центрами отверстий для теплоносителя
Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.
Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:
- алюминиевые — 190Вт
- биметаллические — 185Вт
- чугунные — 145Вт.
Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.
При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.
Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:
- биметаллический радиатор — 1,8м 2
- алюминиевый — 1,9-2,0м 2
- чугунный — 1,4-1,5м 2 .
Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.
Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения
Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.
Теплоотдача одной секции
Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.
Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

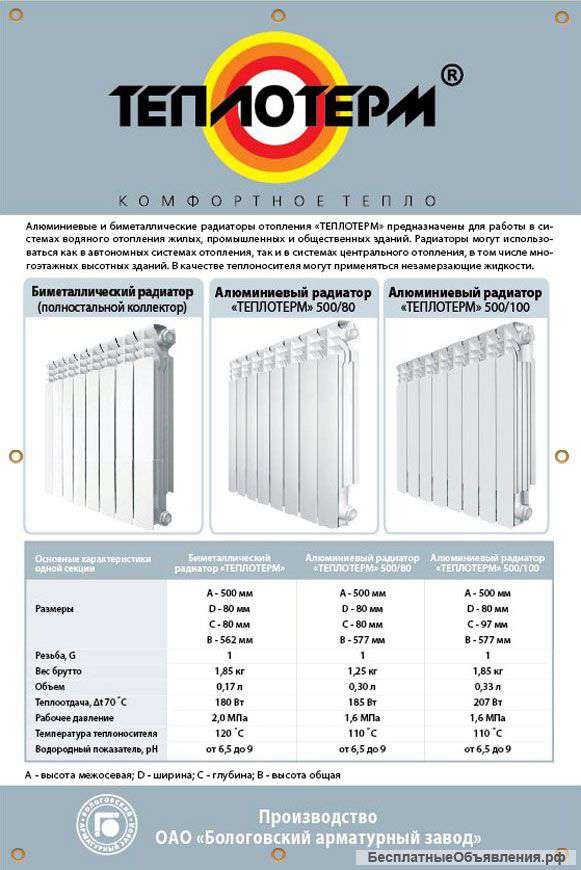

Технические характеристики некоторых биметаллических радиаторов
Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов
Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
- Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
- Алюминиевый — 190 Вт (0,19 кВт).
- Чугунные — 120 Вт (0,120 кВт).
Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.
Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше
Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:
- биметаллическая секция обогреет 1,8 м2;
- алюминиевая — 1,9-2,0 м2;
- чугунная — 1,4-1,5 м2;
Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2, для ее отопления примерно понадобится:
- биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем — 9 шт.
- алюминиевых 16 м2 / 2 м2 = 8 шт.
- чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем — 12 шт.
Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.
Расчет на основании площади помещения
Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.
Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).
Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.
- помещение с балконом или комната в торце здания: +20%;
- проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.
Как собрать алюминиевый радиатор отопления
Существует большое разнообразие приборов, которые помогают получить тепло в доме. На современном рынке представлено большое разнообразие устройств, которые необходимо не только купить, но и правильно установить для получения необходимого эффекта. Большинство людей, при покупке систем отопления, задается вопросом, как собрать алюминиевый радиатор отопления.
Чтобы облегчить работу и понять выполняемые действия, нужно узнать о некоторых особенностях данного вида механизмов. Данная статья является помощником в этом нелегком, а порой и скучном занятии. Никто не говорит, что процесс сборки может оказаться весьма непростым, особенно тем людям, которые впервые слышат о самостоятельном монтаже подобных изделий. (См. также: Какие алюминиевые радиаторы отопления лучше )
Виды расчетов отопления для частного дома
Вид расчета радиаторов отопления для частного дома зависит от поставленной цели, то есть насколько точно вы хотите рассчитать батареи отопления для частного дома. Различают упрощенный и точный методы, а также по площади и по объему рассчитываемого пространства.
По упрощенному или предварительному методу подсчеты сводятся к умножению площади помещения на 100 Вт: стандартную величину достаточной тепловой энергии на метр в квадрате, при этом формула подсчета примет следующий вид:
Q = S*100, где
Q – потребная мощность тепла;
S – расчетная площадь комнаты;
Вычисление нужного числа секций разборных радиаторов ведется по формуле:
N = Q/Qx, где
N – требуемое количество секций;
Qx – удельная мощность секции по паспорту изделия.
Так как эти формулы для высоты комнаты – 2,7 м, для других величин требуется вводить коэффициенты поправки. Вычисления сводятся к определению количества тепла на 1 м3 объема помещения. Упрощенная формула выглядит так:
Q = S*h*Qy, где
H – высота комнаты от пола до потолка;
Qy – средний показатель тепловой мощности в зависимости от вида ограждения, для кирпичных стен равен 34 Вт/м3, для панельных стен – 41 Вт/м3.
Эти формулы не могут гарантировать комфортные условия. Поэтому требуются точные вычисления, учитывающие все сопутствующие особенности здания.
Особенности монтажа чугунных радиаторов
Несмотря на новейшие приборы, обеспечивающие обогрев помещений, такие как сверхлегкие и эстетичные биметаллические и алюминиевые изделия, чугунные радиаторы по-прежнему востребованы у владельцев недвижимости. И хотя продукция из чугуна не отличается изысканным дизайном, батареи долго остаются горячими, передавая постепенно тепло окружающему пространству.
Существуют специфические особенности конструкции чугунного прибора, которые необходимо учитывать при их монтаже:
Как понятно из информации, приведенной в статье, в технологии монтажа радиаторов нет ничего сложного. Зная правила создания отопительной конструкции и соблюдая последовательность действий, каждый домашний умелец может выполнить данную работу самостоятельно
Особое внимание нужно уделять герметичности, которая способна обеспечить отсутствие протечек
Правильная установка радиатора своими руками на видео:
Порядок определения места монтажа
Существуют строгие правила, как установить радиатор отопления:
- трубопровод подводки к отопительным приборам следует располагать с наклоном на 0,5 сантиметра из расчета на один метр трубы в сторону циркуляции теплоносителя. Вычисляют угол наклона с учетом длины монтируемых трубных отрезков;
- расстояние от плоскости напольного покрытия до радиатора не может быть менее 6-10 сантиметров;
- требуется соблюдать промежуток между нижней частью подоконника и верхней линией батареи, равный 5-10 сантиметров:
- расстояние между поверхностью стены и радиатором должно составлять 3-5 сантиметров.
Среди обязательных условий монтажа приборов – точное соблюдение горизонтальных и вертикальных направлений. Батареи в одной комнате принято устанавливать на одном уровне. Для повышения эффективности отдачи тепла радиатором на стене, расположенной за ним, помещают теплоотражающий щит из специального материала. Можно покрыть поверхность стенки составом, обладающим аналогичными свойствами.
Важность правильного расчета
От правильного расчета секций биметаллических батарей отопления зависит, насколько комфортно будет в помещении зимой. Это количество оказывает влияние на следующие факторы:
- Температура. Если секций будет недостаточно, то зимой в помещении будет холодно. Если же их будет слишком много, то там будет слишком жаркий и сухой воздух.
- Расходы. Чем больше секций будет куплено, тем дороже обойдется замена батарей.
Рассчитать количество секций биметаллических батарей достаточно сложно. При расчете учитывают:
- вентиляторы, которые отводят часть тепла из помещения;
- наружных стен — в угловых комнатах холоднее;
- установлены ли теплопакеты;
- имеется ли теплоизоляция стен;
- каковы минимальные зимние температуры в регионе проживания;
- используется ли при отоплении пар, который увеличивает теплоотдачу;
- жилая ли это комната, коридор или склад;
- каково соотношение площади стен и окон.
В этом видео вы узнаете как рассчитать фактическое количество тепла
По площади комнаты
Это упрощенный вид расчета биметаллических радиаторов отопления на квадратный метр. Он дает достаточно корректный результат только для комнат высотой не более 3 м. Согласно сантехническим нормам, для отопления одного квадратного метра помещения, находящегося в средней полосе России, требуется теплоотдача 100 Вт. С учетом этого расчет производят так:
- определяют площадь помещения;
- умножают на 100 Вт — это необходимая мощность отопления помещения;
- произведение делят на теплоотдачу одной секции (ее можно узнать по паспорту радиатора);
- полученную величину округляют в большую сторону — это и будет искомое количество радиаторов (для кухни число округляют в меньшую сторону).
Рассчитывать количество секции можно по площади помещения
Этот способ не может считаться полностью достоверным. Расчет имеет много минусов:
- он подходит только для помещений с невысокими потолками;
- может использоваться лишь в средней полосе России;
- не учитывает количество окон в комнате, материал изготовления стен, степень утепления и многие другие факторы.
https://youtube.com/watch?v=Txxk3PoPSlY
По объему помещения
Этот способ дает более точный расчет, так как в нем учитываются все три параметра комнаты. Он основан на санитарно-технической норме отопления для одного кубического метра помещения, равной 41 Вт. Чтобы посчитать количество секций биметаллического радиатора, производят следующие действия:
- Определяют объем помещения в кубических метрах, для чего его площадь умножают на высоту.
- Объем умножают на 41 Вт и получают мощность отопления комнаты.
- Полученную величину делят на мощность одной секции, которую узнают из паспорта. Число округляют — это и будет необходимое количество секций.
Использование коэффициентов
Их применение позволяет учитывать многие факторы. Коэффициенты используют следующим образом:
- Если в комнате есть дополнительное окно, к мощности отопления помещения прибавляют 100 Вт.
- Для холодных регионов существует добавочный коэффициент, на который умножают мощность отопления. Например, для районов Крайнего Севера он составляет 1,6.
- Если в помещении имеются эркеры или большие окна, то мощность отопления умножается на 1,1, для угловой комнаты — на 1,3.
- Для частных домов мощность умножают на 1,5.
Поправочные коэффициенты помогают более точно рассчитать количество секций батареи. Если выбранный биметаллический радиатор состоит из определенного количества секций, то нужно брать ту модель, в котором оно превышает расчетную величину.
https://youtube.com/watch?v=nSewFwPhHhM
Как рассчитать количество секций радиатора отопления
Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.
На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.
Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.
Расчет на основании площади помещения
Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:
Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:
- На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
- На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
- Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
- Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.
Ниша снизит энергоотдачу радиатора на 5 %
Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.
Экраны на радиаторах — это красиво, но они заберут до 15% мощности
Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.
Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.
Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.
Каждое помещение просчитывается отдельно
Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.
Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.
Расчет количества секций в радиаторах, исходя из объема помещения
Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.
Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:
16 × 2,5= 40 куб.м.
Далее нужно найти значение тепловой мощности, это делается следующим образом
41 × 40=1640 Вт.
Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:
1640 / 170 = 9,6.
После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.
Существуют также некоторые особенности:
- Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
- Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
- При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
- Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
Помещения с высотой потолков более 3 метров
Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.
Пример расчета:
Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

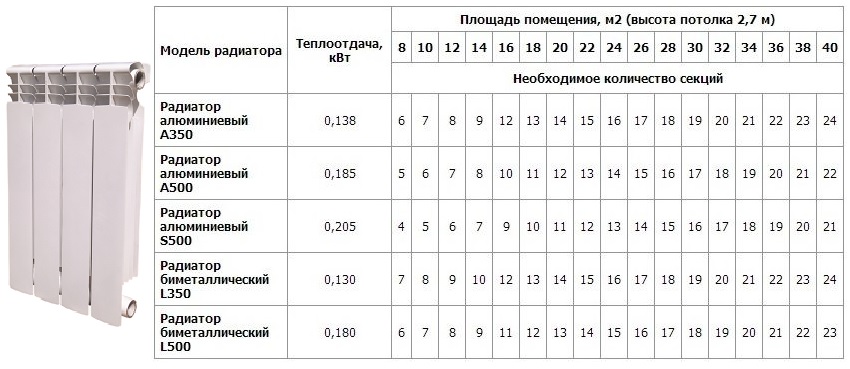

Также можно воспользоваться таблицей:
Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:
- Находится в панельном или плохо утепленном доме;
- Находится на первом или последнем этаже;
- Имеет больше одного окна;
- Расположена рядом с неотапливаемыми помещениями.
В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.
Пример расчета:
Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
- Умножаем полученное количество на коэффициенты:
Угловая комната – коэффициент 1,2;
Панельный дом – коэффициент 1,1;
Два окна – коэффициент 1,1;
Первый этаж – коэффициент 1,1.
Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.
При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей.
Радиатор отопления
Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
Особенности установки различных видов
Материал, из которого изготавливается конкретный отопительный элемент, предъявляет определенные требования к его монтажу. Если чугун не боится серьезного механического воздействия, то другие требуют особой аккуратности.
Чугунная классика
Чугунные радиаторы по-прежнему остаются актуальными. Особые характеристики материала, используемого при их изготовлении, позволяют эффективно обогревать помещение любой площади за счет медленного остывания.
Чтобы выполнить монтаж такого отопительного элемента правильно, до подключения следует:
- разобрать готовое изделие на секции;
- протянув все ниппели, собрать изделие в обратной последовательности.
При выполнении монтажных работ стоит учитывать вес изделия и состав материала, из которого был построен дом. Монтаж обогревательного элемента можно производить исключительно на кирпичные и бетонные стены. Установка батареи около гипсокартонной стены производится на напольную подставку.
Современные модели
Такие изделия отличаются малым весом и повышенной хрупкостью. Для них стоит обязательно предусматривать кран Маевского.
В процессе выполнения монтажных работ не стоит снимать упаковку для исключения деформирования поверхности.
Требуется ли сборка?

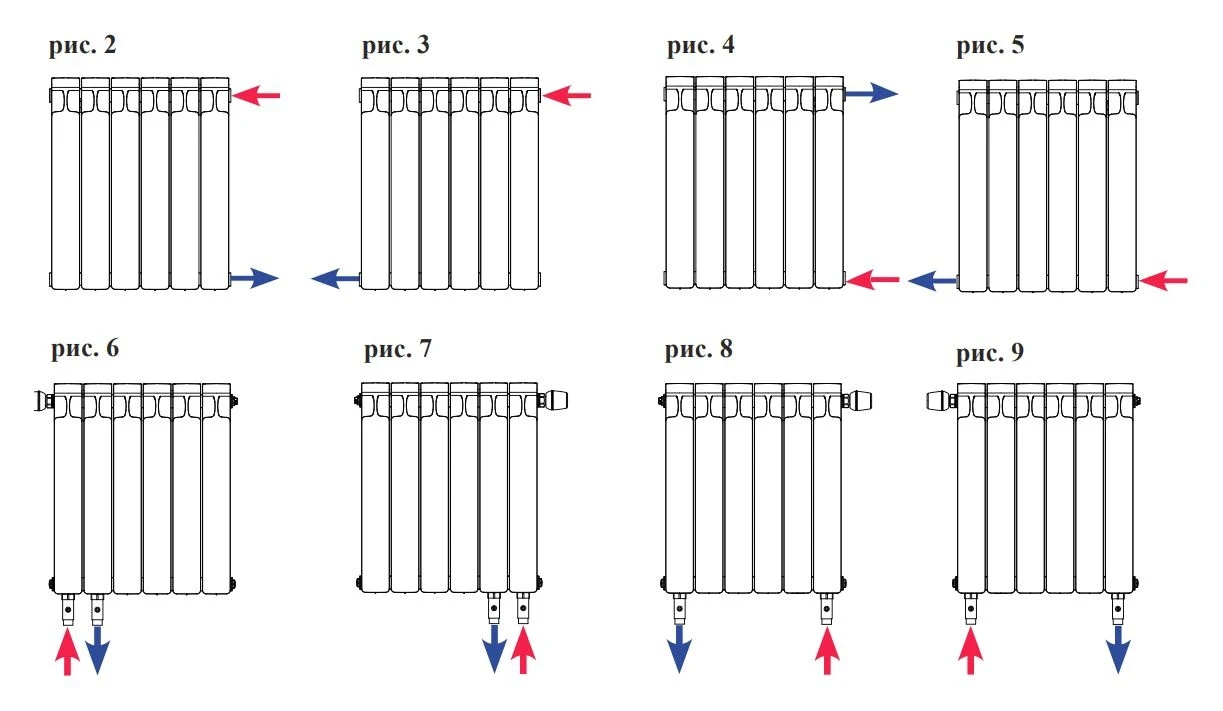

Если радиаторы поставляются в собранном виде достаточно установить заглушки и кран Маевского. Большинство моделей имеет четыре отверстия, располагающихся по четырем углам корпуса. Их используют для подключения магистралей отопления. При этом может быть реализована любая схема.
До того как начнется монтаж системы, необходимо лишние отверстия закрыть, используя специальные заглушки или воздухоотводящие краны. В комплект поставки батарей входят переходники, которые необходимо вкрутить в коллекторы изделия. К этим переходникам в будущем следует подключить различные коммуникации.
Сборные модели
Сборку батарей стоит начать с укладывания изделия целиком или его секций на ровную поверхность. Лучше всего на пол. До этого этапа стоит определиться, какое количество секций будет установлено. Существуют нормы, позволяющие определить оптимальное количество.
Соединение секций осуществляется с помощью ниппелей, имеющих две внешних резьбы: правую и левую, а также выступ под ключ. Ниппели следует закрутить в два блока: вверху и внизу.
Собирая радиатор, следует обязательно использовать прокладки, поставляемые в комплекте с изделием.
Необходимо следить за тем, чтобы верхние грани секций были правильно расположены – в одной плоскости. Допуск составляет 3 мм.
