Схема датчика движения для освещения: особенности монтажа и необходимые инструменты

Типичные проблемы и ошибки

В ходе установки фотодатчиков новичком, особенно не обладающим соответствующим опытом, часто допускают типовые ошибки.

Настройка в помещении

Иногда для удобства подстройка порога выполняется в закрытом помещении, чего делать не следует.

Дело в том, что чувствительный элемент внутри корпуса (или же выносной) реагирует не только на видимый свет, но может также воспринимать и солнечный ультрафиолет. Его отсутствие при комнатном тестировании повлияет на «точность» срабатывания: домашнее остекление гасит до 80 % УФ-спектра.

Ошибки соединения проводников

Фотодатчики обычно подключаются к уличному освещению по трехпроводной схеме: фаза, ноль, нагрузка.

Иногда возникает путаница с назначением проводников — что куда присоединять. Для понимания, как правильно соединить провода, можно ориентироваться по цветовому кодированию жил. Одна из них обычно зеленая или синяя — так обозначен «ноль».

Оставшаяся пара проводов тоже имеет свою расцветку — например, красный, коричневый.

В случае на картинке выше коричневая жила — вход от электрического питающего автомата, а красный провод ведет к лампочке. В нем фаза возникает при срабатывании фотопереключателя.

Место установки

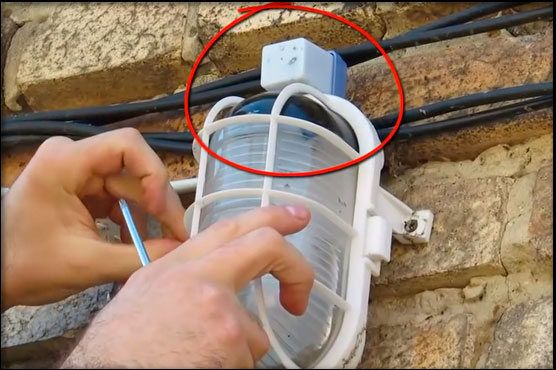

Важно выбрать правильное место монтажа. Правильная и неправильная установка фотореле для уличного освещения на примерах:. Правильная и неправильная установка фотореле для уличного освещения на примерах:

Правильная и неправильная установка фотореле для уличного освещения на примерах:

В большинстве случаев для соблюдения этого правила фотореле ставят над фонарем, или даже на его корпусе, если есть техническая возможность.

Если в установке допущена ошибка, это приведет к самопроизвольным ложным срабатываниям, периодическому «морганию» света и прочим ошибкам.

Может случиться так, что «спрятать» фотодатчик нельзя. Тогда следует отгородить его от фонаря плотной непрозрачной перегородкой.

Ухудшение работы

С течением времени реле иногда начинают работать хуже. Это возникает из-за естественной деградации и загрязнения материала: колпачок фотоэлемента темнеет и хуже пропускает солнечные лучи. Грязь удаляется простой влажной очисткой, но деградировавший пластик подлежит замене — отдельно, если имеется возможность, или вместе со всем прибором.

Положение устройства

Важно не только то, как подключить датчик света к нагрузке и сети, но и в каком положении в пространстве установить аппарат. Некоторые виды устройств можно располагать лишь «вниз головой», фотоэлементом к низу. Для определения корректной позиции на корпус наносятся соответствующие пометки:

Для определения корректной позиции на корпус наносятся соответствующие пометки:

Неверная установка приведет к неправильной работе или попаданию внутрь влаги, если «низ» защитной крышки содержит незащищенные технологические отверстия.

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

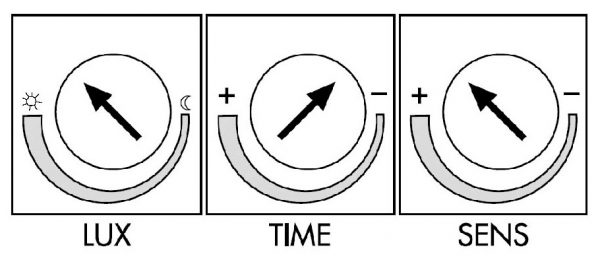

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Методы настройки

Настроить сенсор можно двумя способами: аппаратным, внося изменения в опции, и при помощи изменения позиции.

Аппаратный

Аппаратный способ настройки осуществляется с помощью винтов на корпусе датчика

Правильная установка опций аппаратным способом осуществляется при помощи регулировочных винтов, расположенных на панели устройства. Обычно их количество не превышает трех, при этом каждый из элементов дополнен прямым шлицем для отвертки, поясняющей надписью и символом. Они дают возможность менять чувствительность, время включения и освещенность, просто доводя винт до нужной отметки.

Позиционный

Метод позиционирования подходит для приборов с фотоэлектрическими и микроволновыми элементами. Он является основным способом настройки для них, поскольку в этом случае лучи должны попадать в главную цель — приемник сигнала. Чувствительный элемент прожектора имеет широкий угол обзора, за счет чего данные могут поступать как в центральную, так и в боковые части, что повышает риск ложных срабатываний устройства. Во время настраивания учитывают тип датчика и светильника.

Светодиодные модели нагреваются слабо, поэтому приборы движения размещают недалеко от них. Микроволновые аналоги нуждаются в экране, который устанавливают между ним и его опорной поверхностью. Современные устройства можно позиционировать, меняя положение их шарниров. Помимо этого в месте установки чувствительного элемента ставят ручной фонарь так, чтобы его свет расходился под нужным углом. Это дает возможность быстро увеличить площадь охвата и упростить позиционирование.

Правила размещения

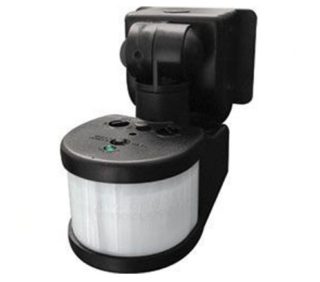

Датчик движения Feron LX48A/SEN10 черный

Для оптимизации регулировки датчика движения (ДД) важен правильный выбор места установки устройства в помещении. Размещать датчик надо в том участке, где чаще всего проходят люди и крупные животные. Это правило относится не только к приборам, размещенным внутри квартиры или дома, но и к конструкциям, обозревающим пространство снаружи. Такой подход, помимо повышения результативности работы ДД, позволит сэкономить больше электроэнергии.

По критерию места размещения датчики делятся на потолочные и настенные. При этом принцип работы у приборов двух групп не отличается. Однако потолочный вариант лучше установить в маленьком помещении на достаточно большой высоте (2,5-3 м, если позволяют габариты) – тогда от его использования выйдет наибольший КПД. Такие модели могут охватывать до 20 метров.

Настенные датчики движения в помещении

Настенные варианты монтируются как в помещениях, так и на улице. В последнем случае размещать прибор нужно так, чтобы он был направлен на места наибольшего движения или скопления людей. В комнатах настенные модели вешают на высоте 2 м. Целесообразно поместить ДД в углу комнаты – так обеспечивается наилучший обзор. Максимальное расстояние до объекта, при обнаружении которого датчик может включаться – параметр вариабельный и зависит от модели. Рассеивание лучей на большие пространства увеличивает вероятность ложного срабатывания.

Виды датчиков движения и их основные особенности

Отличный способ защитить себя и своё жилище от нежелательного посещения мошенников — это установить датчик движения на освещение. Однако прежде нужно разобраться в видах и их принципах действия.

Инфракрасный ДД способен экономить электроэнергию, сохраняя длительность службы освещения

Данный тип устройств срабатывает исключительно на тепловое перемещение, то есть если объектами движения являются животные, человек или работающий автомобиль. При помощи сенсорных линз прибор принимает сигнал и запускает освещение в действие. Площадь охвата ДД (датчик движения) зависит от площади размещения линз. Приспособление имеет несколько минусов:

часто срабатывает на тёплый ветер;
не видит человека, если он накинет материал, отражающий тепло;
плохо реагирует в сырую и дождливую погоду.

Инфракрасный ДД безвреден для человека и животных, так как не выделяет специфических сигналов, раздражающих состояние организма.

Возникновение пыли и влажности не влияет на работоспособность прибора в любых условиях

В своём дворе или доме лучше не использовать подобные конструкции. Дело в том, что устройство способно реагировать на резкие движения. Если плавно пройти мимо устройства, тогда ДД не сработает. Этот прибор небезопасен для домашних животных, ведь они воспринимают ультразвук. Имеет несколько недостатков:

низкая площадь срабатывания;
чувствителен к механическому воздействию;
срабатывает при любых движениях (что является неудобным).

Перепад температуры воздуха вокруг УЗ ДД — это не помеха его работоспособности.

Охранные датчики движения, или СВЧ ДД

Несмотря на свой маленький размер, ДД способен реагировать на перемещения с минимальной активностью

Микроволновый датчик движения способен излучать электромагнитные волны, которые отражаясь от движущегося объекта, запускают сенсорную панель, а она, в свою очередь, приводит в действие заданную функцию (сирену, освещение). Минусами данной конструкции является:

дорогая стоимость;
опасны для человеческого здоровья, так как излучают микроволны высокой мощности;
ложное срабатывание (если объект движется за воротами двора).

Прибор отлично зарекомендовал себя в охранных целях: способен реагировать на телодвижения за стеклянными стенами, при этом не срабатывая на смену температуры воздуха.

Комбинированный универсальный датчик движения

Комбинированные модели настолько практичны, что подходят для монтажа в условиях помещения и на улице. Они не реагируют на климатическое состояние окружающей среды

В комбинированных устройствах, реагирующих на движение, предусмотрено одновременно несколько технологий, осуществляющих срабатывание. Если УЗ-способ непродуктивен, то он будет замещён посредством инфракрасного излучения. В ДД могут одновременно работать СВЧ и УЗ или ИК и УЗ.

Датчики движения для светодиодных ламп: в чём их отличие

Перед покупкой устройства обязательно ознакомьтесь, для каких условий его допустимо использовать

Известно, что светодиодные лампочки являются самыми экономичными источниками освещения, соответственно, не все ДД для них подходят. Для данных условий подойдут инфракрасные сенсорные устройства. Дальность их работы — 3 метра, и предназначены такие установки только для светодиодных лент. Устройства обладают меньшей мощностью, чем традиционные приборы. Из недостатков стоит выделить:

высокую стоимость;
маленький охват площади;
требователен к эксплуатации.

Особенности светильников с датчиком движения для подъездов

Светильник в комплексе с датчиком движения — это альтернатива безнадёжным лампам накаливания. Новые устройства способны контролировать подачу напряжения для включения освещения в тот момент, когда замечен движущийся объект. При помощи данного прибора вам удастся значительно увеличить срок службы лампочки.

Как сделать своими руками?

Собрать такой датчик довольно просто, но надо всё же понимать, что у проекта есть как положительные моменты при реализации, так и отрицательные.

Из положительных:

невероятная экономия ресурсов и финансов;
не нужно дополнительное обслуживание и помощь мастера для настройки;
все рассчитывается конкретно для вас и под ваши условия проживания или местности;
если все собрано верно и датчик работает, вы сэкономите на электроэнергии.

Отрицательные моменты:

с первого раза может не получиться, будет много проб и ошибок;
если что-то припаять неправильно, то поправить уже не получится, останется только искать новый корпус и детали;
поиск этих деталей иногда гораздо муторнее, чем просто сходить в магазин и купить готовое изделие.

Если вам все же захотелось собрать датчик движения самому, то начинайте процесс с поиска схемы. Для примера можете использовать очень легкую схему, представленную ниже:

Доплеровский датчик — самый простой в изготовлении, и мастерить его можно из подручных средств.

Можно изготовить прибор для включения света и по другой схеме. Великих познаний физики и электроники не понадобится, и при соблюдении указаний данной статьи, не возникнет никаких трудностей.

Понадобятся:

блок питания с проводами разной длины;
паяльник;
лазер (продается в любом магазине для дома или FIX PRICE);
шурупы и фотодиоды;
резистор (подстроечный);
вольтметр;
реле.

После того как добыли все нужные детали, можно приступать к сборке. Необходимо чётко следовать плану.

Срезать разъемы с блока питания, а потом при помощи вольтметра найти плюс.
Взять резистор на 10 кОм и припаять его к плюсу.
Припаять катод фотодиода к плюсу самого резистора, затем припаять анод фотодиода.
Присоединить к минусу эмиттер транзистора VT1.
Эмиттер VT2 припаять к минусу резистора.
Припаять коллектор VT2 к контакту устройства для коммутации электрических цепей.
Второй контакт герконового реле присоединить к блоку питания. Используйте лазерную указку и присоедините еще пару проводов к блоку питания, чтобы сэкономить.
Теперь понадобится уплотнительная сантехническая прокладка. В неё необходимо вставить шуруп, чтобы его шапочка была внутри лазерной указки.
К шурупу приделать один провод, а второй просунуть между корпусом указки и прокладкой.
Убедиться, что все пункты выполнены и всё собрано правильно.
Включить прибор для тестирования и работы над ошибками, если таковые обнаружатся.

Теперь у вас свой прибор, реагирующий на свет, сделанный самостоятельно. Можно попробовать сделать и датчик движения для сигнализации. У вас будет собственная охранная система, на сборку которой не уйдет много времени.

Инфракрасный датчик для этого подойдет идеально, и смастерить его не составит большого труда. Он абсолютно безопасен как для человека, так и для зверей, и надежен в эксплуатации.

Нужно раздобыть:

герконовое поле;
провода (питающие);
фотодиод;
корпус;
транзистор типа n-p-n;
резистор (подстроечный).

Когда все детали найдены, делаем монтаж. Наш резистор будет регулировать чувствительность, а функции сравнивающих реле выполнит стабилитрон. Подготовим антенну. От окисления нужно отполировать ее и натереть ацетоном. Обмотать катушки проводами, зафиксировать втулку в центральном проёме.

В подготовленный корпус (можно взять старый какой-нибудь от бытового прибора) поместить сделанное устройство, только до этого проделать дырочки для того, чтобы закрепить конструкцию и для лучшей видимости светодиодов. Затем присоединить лампу дневного освещения.

Видео: Как подключается и тестируется датчик движения «FERON Sen 11»

* * * * * * *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
Снимается крышка корпуса.
Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Ошибка при подключении проводов может привести к серьезной поломке и сгоранию устройства. Если самостоятельно подключить приборы не получается, стоит воспользоваться квалифицированной помощью специалистов. Они выполнят монтажные работы в полном объеме и настроят все оборудование с учетом особенностей его эксплуатации и ваших пожеланий.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Инфракрасный сенсор и Ардуино

Сделать неплохой датчик движения можно на платформе Arduino. В состав электронного «конструктора» входит модуль PIR-датчика HC-SR501. В него входит инфракрасный детектор, дистанционно реагирующий на изменение температуры, с контроллером.

Контроллер инфракрасного датчика Ардуино.

Модуль полностью совместим с основной платой и подключается к ней тремя проводниками.

Подключение детектора к плате.

Вывод ИК-модуля	GND	VCC	OUT
Вывод платы Arduino Uno	GND	+5 V	2

Чтобы система заработала, надо загрузить в Ардуино следующий скетч:

Скетч для управления ИК-сенсором.

Сначала устанавливаются константы, определяющие назначение выводов основной платы:

const int IRPin=2

Константа IRPin означает номер пина для входа от датчика, ему назначается значение 2.

const int OUTpin=3

Константа OUTpin означает номер пина для выхода на исполнительное реле, ей присваивается значение 3.

В разделе void setup() устанавливаются:

Serial.begin(9600) — скорость обмена с компьютером;
pinMode(IRPin, INPUT) – вывод 2 назначается входом;
pinMode(OUTpin, OUTPUT) – вывод 3 назначается выходом.

В разделе void loop константе val присваивается значение входа от датчика (ноль или единица). Дальше, в зависимости от значения константы, на выходе 3 появляется высокий или низкий уровень.

Проверка работоспособности и настройка датчиков

Перед первым включением собранного сенсора надо тщательно проверить монтаж. Если ошибок не найдено, можно подавать напряжение. В течение нескольких секунд после включения питания надо проконтролировать отсутствие локальных перегревов и дыма. Если «смок-тест» пройден, можно проверить работоспособность датчиков. Сенсоры на триггере Шмитта и на Ардуино наладки не требуют. Надо лишь имитировать нахождение объекта рядом с датчиком (поднесение руки) и проконтролировать изменение сигнала на выходе. Детектор на основе ВЧ-генератора требует установки момента начала генерации с помощью потенциометра Р1. Проконтролировать начало возникновения колебаний можно осциллографом или по щелчку реле.

Подключение нагрузки

Если сенсор работоспособен, к нему можно подключить нагрузку. Ей может служить вход другого электронного устройства (звуковой сигнализатор), Но часто от детектора требуется управлять освещением. Проблема в том, что нагрузочная способность выхода самодельного датчика не позволяет подключать даже маломощные светильники напрямую. Поэтому обязательно потребуется промежуточный ключ в виде реле.

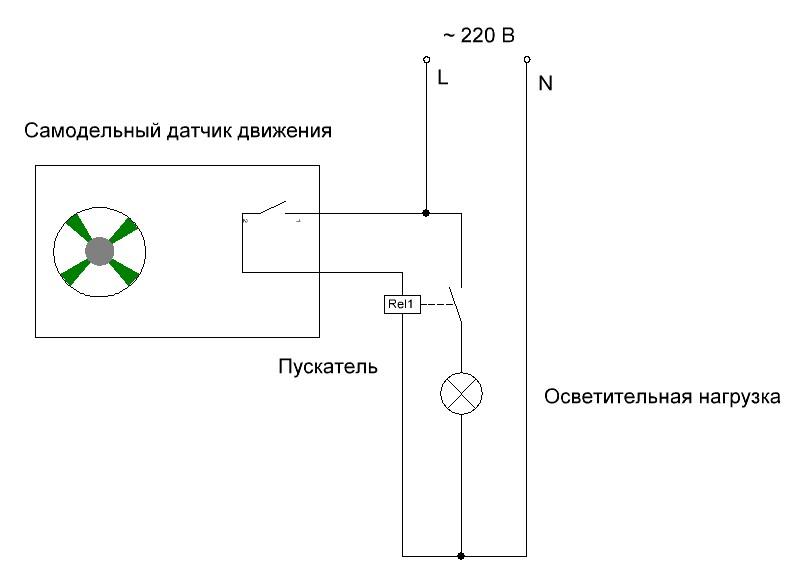

Подключение датчика через реле-повторитель.

Перед подключением пускателя надо убедиться, что контакты выходного реле сенсора позволяют коммутировать напряжение 220 вольт. В противном случае придется ставить дополнительное реле.

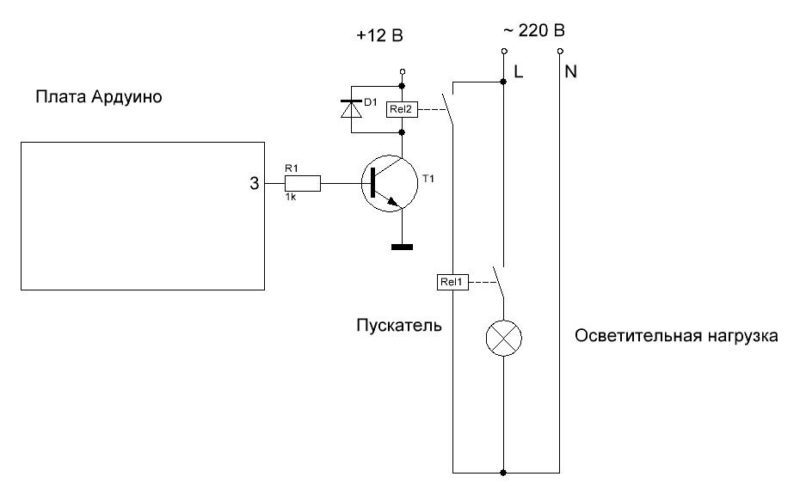

Подключение Ардуино через транзисторный ключ, промежуточное реле и реле-повторитель.

Выход Ардуино настолько маломощен, что не сможет управлять реле или пускателем напрямую. Потребуется дополнительное реле с транзисторным ключом.

Если все этапы сборки и настройки прошли удачно, можно устанавливать сенсор стационарно, выполнять окончательное подключение и наслаждаться четко работающей автоматикой.

Параметры, требующие правильной настройки

При установке датчика движения важно правильно настроить его по углу обзора

Точная регулировка датчика движения зависит от корректной настройки самых важных опций. В современных приборах можно улучшить чувствительность и освещенность, угол установки и время задержки. При оптимальных значениях эти параметры дают возможность сэкономить до 50% электроэнергии.

Угол установки

В первую очередь регулируют зону освещения прибора – угол установки. Большинство современных светильников оснащены детекторами, которые закреплены на шарнирах

Угол нужно отрегулировать так, чтобы инфракрасные лучи распространялись на максимально большую площадь, при этом важно учитывать и высоту, на которой расположен датчик

Чувствительность

Чувствительность датчика — второй важный параметр работы

Вторым по важности параметром является чувствительность прибора, настройка которой считается самой сложной. Для регулировки используют специальное колесо на корпусе датчика с диапазоном от минимального до максимального

Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека. С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки.

Освещенность

Регулировать освещенность необходимо, чтобы прибор был настроен на включение света только после наступления сумерек. Во время первичной настройки выставляют максимальное значение параметра и доводят его до нужного значения вечером. Если в детекторе отсутствует регулятор, можно дополнительно подключить к прибору специальный датчик.

Дополнительное использование

Включение света при помощи автоматики — это приятное и удобное свойства дома. Используя датчик, который сможет реагировать на движение, можно автоматизировать многие осветительные приборы. Но при выборе такого устройства, многие не задумываются, о том, что к таким датчикам, по мимо, ламп и фонарей параллельно можно подключать любые другие устройства.

Все же, если такая необходимость появилась и принято решение подключить к датчику не только свет, необходимо учесть, при его покупке, количество проводных выходов в устройстве. Чем больше их количество, тем больше устройств можно подключить к датчику.

Как правило, вместе со светом в одном помещении, к прибору подключается параллельно и еще одна комната или помещение. Например, при установке такого датчика в прихожей, и при его активации, можно включить свет не только в месте его установки, но и, скажем, в коридоре или смежной комнате.

Не редко, к датчикам подключают, вместе с освещением, и системы кондиционирования или очистки воздуха в помещении. При включении света в комнате, автоматически запускается кондиционер или вытяжка. Что создает полное ощущение комфорта.

При использовании подобных устройств на дачных участках или частных домах, чаще всего, на один прибор заводят освещение в нескольких местах участка или территории дома. А также открытие, например, шлагбаума или аналогичных устройств.

Ко всему выше перечисленному, можно добавить абсолютно любой электроприбор, работающий, как от сети, так и автономно. Начиная от радио, заканчивая поливом участка.

Помимо создания комфортных условий, датчики можно использовать в связке с оповещающими устройствами. Например, при параллельном подключении сигнализации, датчик зажжёт не только свет, но и сигнальный маячок, на пульте охраны. При собственном использовании такой связки, сигнализацию можно отключать на время пребывания в помещении.

Симбиозы датчиков, могут послужить, как пожарная охрана. Если в связке со светом она будет работать на параллельном способе получения информации. Например, при настройке включения света на инфракрасный диапазон, сигнал в пожарную охрану, можно настроить на систему проверки изменения объемов воздуха. Такую связку, нет необходимости отключать, при присутствии в помещении, в отличии от сигнальной системы.

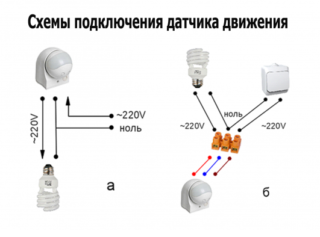

Типовые схемы коммутации

Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.

Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.

Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

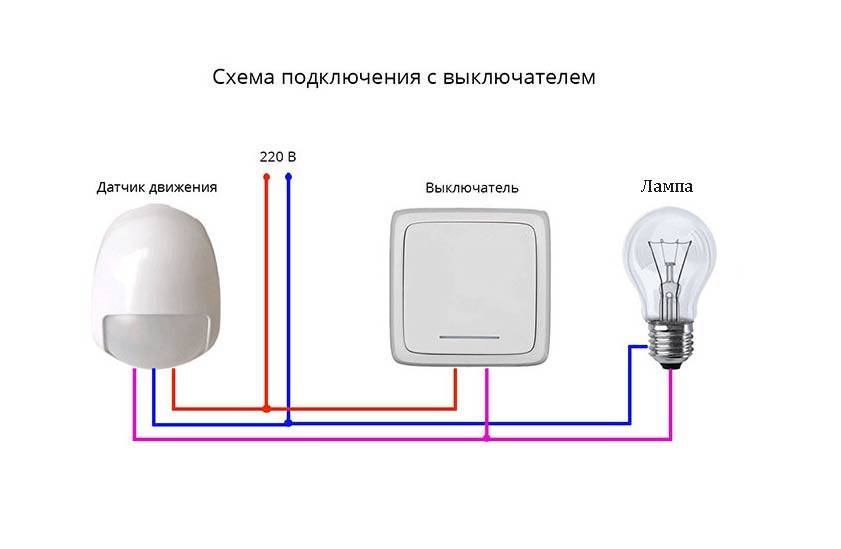

Схема включения датчика движения с выключателем

Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.

Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.

Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).

Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.

Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.

Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.

По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.

Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

Схема подключения нескольких датчиков

Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.

Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

Схема с пускателем или контактором

Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.

В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.
