Схема и устройство внутреннего блока кондиционера: вентилятор, крыльчатка, разборка, плата

Как снять кондиционер

Для отключения первым делом прекращается подача рабочей жидкости, кондиционер выключается и из него сливается уже залитая жидкость. После этого нужно отключить агрегат от сети и выключить слив. Затем снимаются трубки, подающие жидкость, и кондиционер окончательно убирается со стены. Более подробно об этом процессе можно почитать в статье «Как демонтировать кондиционер своими руками: инструкция, видео».

Ремонт радиатора своими руками

Для этого понадобится:

• мощный паяльник (не менее 250 Вт);
• припой;
• канифоль;
• железные опилки;
• криолит;
• сернокислый натрий;
• два активатора для флюса — хлористый литий и поваренная соль.

Ремонт радиатора своими руками — дело ответственное и непростое

Для начала кондиционер демонтируется и обесточивается. Потом приподнимается крышка, снимаются фильтры и поверх радиатора наливается около полутора литров воды. Если она не вылилась через дренажную трубку, значит, имеет место внутреннее протекание.

После определения локации протечки, она высушивается, очищается и обезжиривается. В случае с медным радиатором, после обработки флюсом накладывается олово, прогревается, и можно приступать к пайке.

Если он алюминиевый, то на зачищенную, обезжиренную и сухую (!) поверхность накладывается железноканифольное вещество, а часть, где будет пайка, натирается раскалённым паяльником. Когда канифоль начнёт растекаться, деталь крепится в зоне пайки припоем из олова и свинца, с добавлением железных опилок.

Проверка работоспособности компрессора

Замена фильтров, устранение течи или дозаправка кондиционера — это первые шаги при утечке хладагента, потемнении изоляции или масла. Но иногда этих мер недостаточно, и нужна более тщательная диагностика компрессора. И по её результатам может оказаться, что компрессору нужен более серьёзный ремонт. Для этого существует экспресс-диагностика масла. Чтобы сделать пробу, понадобится пробирка, шланг и ёмкость для жидкости. Далее следует поступать так:

• выключить агрегат;
• подождать, пока масло стечёт по стенкам трубопровода;
• шланг с краном подсоединить к сервисному порту, а свободный конец опустить в подготовленную ёмкость;
• открыть кран и собрать масло;
• дать маслу отстояться и перелить его в пробирку.

Если масло потемнело и имеет запах гари, то компрессор перегревался. Причинами могли быть: утечка хладагента, засорение внешнего блока, ухудшение обдува вентилятором, отсутствие зимнего комплекта.

Зеленоватый цвет говорит о наличии в масле солей меди. Это значит, что во фреоновый контур попала влага. Опасность состоит в том, что она никак не проявляет себя, а потом компрессор отказывает. Ремонт компрессора и замена масла производятся исключительно в сервисном центре.

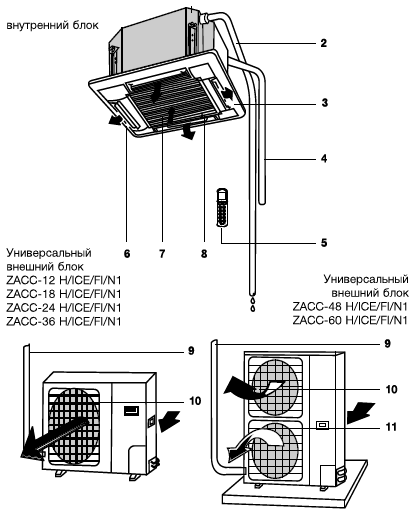

Для чего нужен наружный блок кондиционера

Внешний блок кондиционера – это одна из составляющих частей современной сплит-системы. В нем размещен компрессорно-конденсаторный блок системы кондиционирования. Этот элемент климатического оборудования предназначен для охлаждения или нагревания помещения с помощью хладагента.

Внутри блока стоят:

• компрессор;
• четырехходовой клапан;
• теплообменник;
• капиллярные трубки;
• катушки расширения;
• ресивер;
• вентилятор.

Для поддержания работоспособности агрегата зимой иногда устанавливают специальный «зимний комплект».

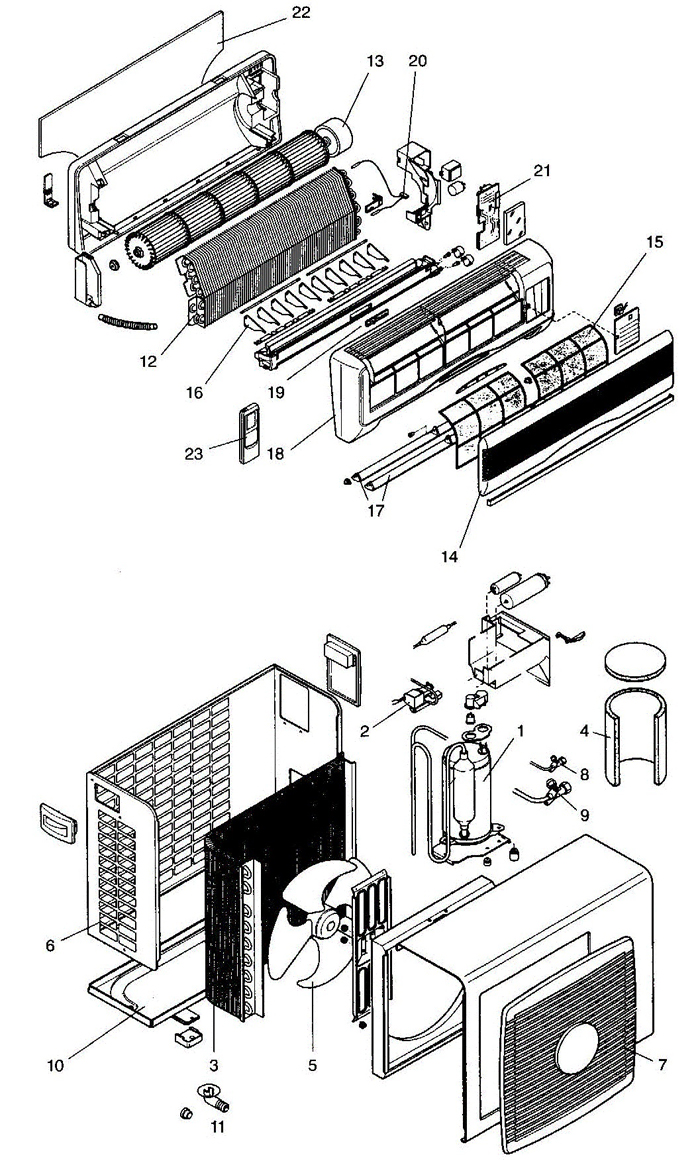

Устройство наружного модуля

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Это ящик прямоугольной конфигурации, внутри которого установлены следующие элементы:

1. Вентилятор нужен для обдува конденсатора. Благодаря оному воздушные массы активно перемещаются во внешнем блоке.
2. Конденсатор – это специальное устройство, предназначенное для охлаждения фреона с целью его последующей конденсации.
3. Компрессор сжимает хладагент для его циркуляции по фреоновой магистрали во внутренний блок.
4. Четырехходовой клапан установлен в кондиционерах, которые могут работать не только на обогрев помещения, но и на его охлаждение. Он нужен для смены направления движения хладагента при разных режимах работы климатического оборудования.
5. Плата управления стоит во внешних модулях агрегатов инверторного типа. Такие приборы имеют плавную регулировку скорости вращения лопастей вентилятора и более устойчивы к перепаду температур и атмосферным воздействиям.
6. Штуцерные крепления нужны для подключения медных трубопроводов, которые соединяют два блока и предназначены для циркуляции теплоносителя.
7. Защитная решетка предохраняет внешний модуль от попадания различных насекомых, всевозможных загрязняющих частиц и предметов, которые могут застопорить лопасти вентилятора.
8. Для отведения конденсирующейся влаги установлена дренажная трубка.

В блоке стоит стабилизатор напряжения, который защищает от пиковых нагрузок и нормализует параметры тока. Некоторые модели укомплектовывают специальными кожухами, которые оберегают блок от негативного воздействия снега, ветра и обмерзания. Для защиты от падающего льда, сосулек и частей фасадной отделки над наружным модулем устанавливают козырек.

Параметры и принцип работы наружного блока

Принцип работы любого климатического оборудования основан на перемещении тепловой энергии из одной среды в другую. Если агрегат работает на охлаждение, то он переносит тепло из помещения за его пределы. При обогреве воздуха в доме или квартире прибор выполняет обратное действие, то есть забирает тепло у внешней среды и передает его комнатному воздуху.

Когда фреон испаряется во внутреннем блоке, он поглощает тепло воздуха в комнате. А после попадания в наружный блок конденсируется там. В обратном направлении из внешнего блока во внутренний модуль идет жидкий фреон, который снова охлажден за счет того, что отдал тепловую энергию внешней среде. Комнатный воздух опять проходит через кондиционер и охлаждается, отдавая тепло.

Принцип работы наружного модуля следующий:

• из специальной емкости в компрессор попадает газообразный фреон;
• здесь под высоким давлением он поступает в конденсатор, где переходит в жидкое состояние и отдает тепло;
• после потери части тепловой энергии хладагент идет в фреоновую магистраль;
• из нее фреон переходит в дросселирующее устройство (здесь давление падает и вещество остывает);
• охлажденная жидкая среда попадает в трубки испарителя, где начинает активно циркулировать;
• через испаритель также проходят потоки теплого воздуха из помещения, они отдают тепло фреону и охлаждаются;
• охлажденные воздушные массы кондиционер подает в помещение;
• во время получения тепла от комнатного воздуха хладагент в теплообменнике внутреннего блока переходит в газообразное состояние;
• из теплообменника хладагент в газообразном состоянии идет обратно в компрессор, процесс снова повторяется.

Важные параметры внешних блоков, которые нужно учитывать при выборе климатического оборудования, – это мощность агрегата, уровень шума, издаваемый техникой во время работы, протяженность магистрали и габариты. Размеры внешнего блока напрямую связаны с его мощностью. Средние параметры находятся в пределах 80х80х30 см.

Мощности стандартного бытового кондиционера достаточно для охлаждения площади 100 м². Допустимый уровень шума не должен превышать 32 дБ, чтобы не вызывать дискомфорт у жильцов квартиры и соседей.

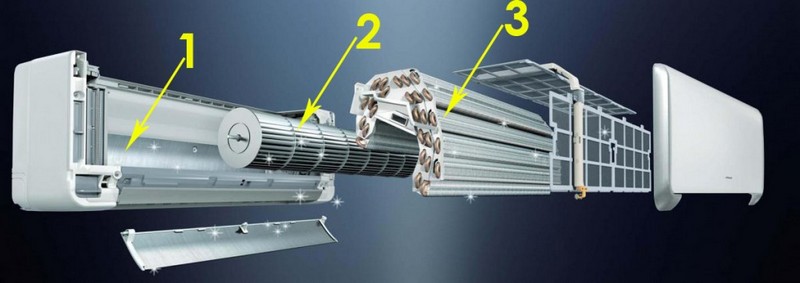

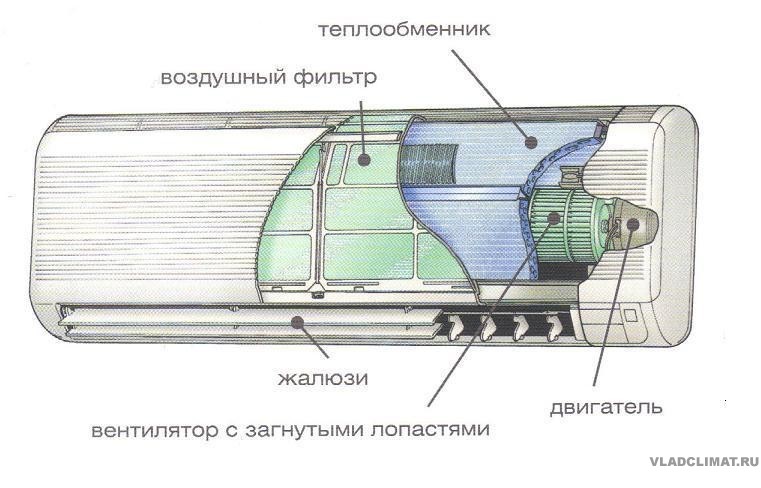

Неисправности вентилятора внутреннего блока

Никакие фильтры не способны дать абсолютную защиту от грязи, пыли, грибков и микроорганизмов. А отсутствие надлежащего ухода быстро приводит к такому вот результату. Грибково-грязевые наросты на крыльчатке вентилятора внутреннего блока – это не только источник неприятного запаха, инфекции, но и очень вероятная причина разбалансировки и поломки турбины.

Загрязнения и неисправности вентилятора внутреннего блока

Иногда даже топовые модели кондиционеров страдают особыми недостатками конструкции: вентилятор внутреннего блока подсасывает воздух не через решетки входного потока с фильтрами (особенно если еще и сами фильтры засорены), а через выпускной диффузор. В результате пыль бесперепятственно оседает на крыльчатке вентилятора. А в совокупности с влагой эта пыль, частички пуха, шерсти образуют изрядную “шубу” на вентиляторе.

Мало того, что эта грязь является постоянным источником опасности для здоровья людей ( ведь она – отличная среда для грибков и бактерий), но и здоровью самого кондиционера также наносится вред. Ведь заросший грязью вентилятор не дает необходимого рассчетного потока воздуха для обдува испарителя. Симптомом такой ситуации являются обмерзшие испаритель и газовая труба. Ну конечно еще слабый воздушный поток и отсутствие нормального холода. Кроме того иногда можно увидеть, как из внутреннего блока обильно летят черные хлопья. Это означает, что количество наросшей грязи на вентиляторе уже настолько велико, что даже не удерживается на нем. Ни о каком нормальном обдуве радиатора в этой ситуации не может идти речи.

Во многих моделях сплит-систем вентилятор внутреннего блока обычно достаточно просто снимается для чистки или ремонта без полной разборки блока. Хотя во многих моделях это проблематично.

Необходимо добавить, что дело ведь не ограничивается одним лишь плохим обдувом. Вся эта грязь на крыльчатке не распределяется абсолютно равномерно и постепенно приводит к разбалансировке вентилятора. Поначалу это проявляется в повышенной шумности, а в дальнейшем ведет к износу и поломке турбины, если не принять вовремя меры.

Таким образом очистка вентилятора – также необходимейшая часть профилактического обслуживания кондиционеров. Лучший вариант – демонтаж вентилятора и промывка его с химическими средствами и под давлением.Однако далеко не у всех моделей конструкция позволяет быстро и легко снять вентилятор для чистки. В таких случаях помогут мощные моющие средства и мощный же пароочиститель.

В случаях, когда крыльчатка или мотор вентилятора всё же выходят из строя, если кондиционер не слишком старый, можно приобрести и заменить их. В общем-то это не самые сложные из ремонтных операций. Как правило, самое сложное – это именно найти необходимую деталь.

Замена крыльчатки вентилятора внутреннего блока (без стоимости детали) – 2000 рублей

Замена
электродвигателя вентилятора (без стоимости детали) – 1600 рублей

ВИДЕО. Глубокая чистка крыльчатки вентилятора внутреннего блока с демонтажем крыльчатки

Несколько слов об очистке

Действуют ими одновременно: кистью обрабатывают доступное пространство, а край шланга включенного пылесоса держат рядом, чтобы сразу убрать мусор. Некоторые обрабатывают внутренности блока сухим паром, если имеется доступ к парогенератору.

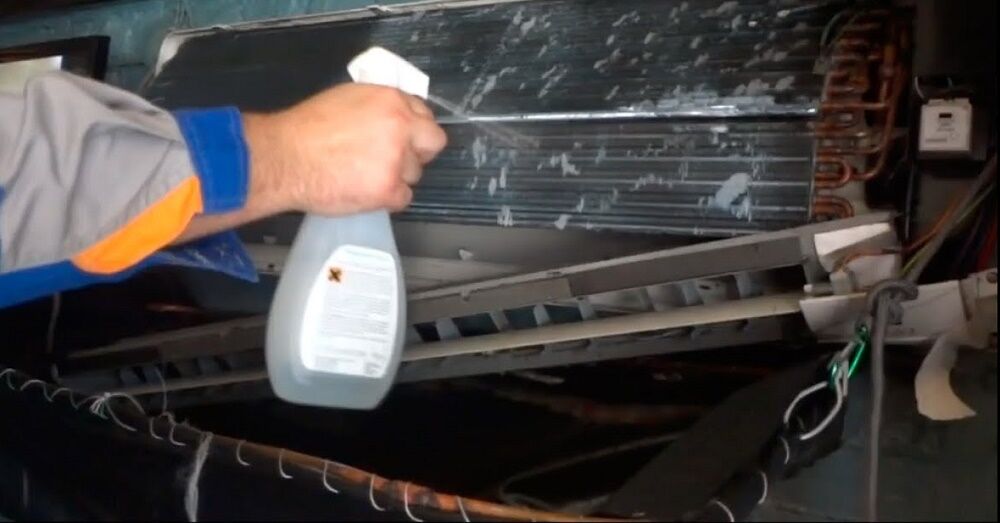

Затем можно использовать чистящее средство, например, в виде аэрозоля. Его держат некоторое время, действовать нужно по инструкции. Потом поверхность обрабатывают чистой водой с помощью кисти или пульверизатора, чтобы удалить чистящее вещество, растворившее загрязнения. Понадобится емкость для сбора стекающей воды.

Теперь нужно вымыть турбину, фильтры и прочие элементы, высушить их. Это можно сделать с помощью обычных домашних средств, но в продаже есть удобные комплекты, предназначенные для этих целей. Затем проводится обратная сборка прибора. Все крепежные элементы должны быть установлены на место и тщательно затянуты или защелкнуты.

Специальные средства, предназначенные для очистки климатической техники, способны эффективно растворить скопившиеся загрязнения. Через положенное время состав следует аккуратно смыть

Снятые с устройства детали можно вымыть горячей водой, обработать щеткой. Существует бытовая химия, специально предназначенная для такой техники. Но и обычное хозяйственное мыло даст неплохой результат. Конечно, нужно при этом беречь детали от повреждений.

Например, жесткая щетина может серьезно повредить сетчатый фильтр. Много пыли скапливается на крыльчатке, нужно обработать каждый паз. Все фильтрующие элементы тщательно промываются. Перед установкой их следует высушить.

Особенно тщательно обрабатывают поверхность испарителя и ротора, а также емкость для конденсата. Не помешает проверить состояние трубки, по которой влага уходит наружу. Если прочистить ее отрезком жесткого кабеля, можно обнаружить там серьезные загрязнения. Их просто выталкивают наружу, а трубку промывают.

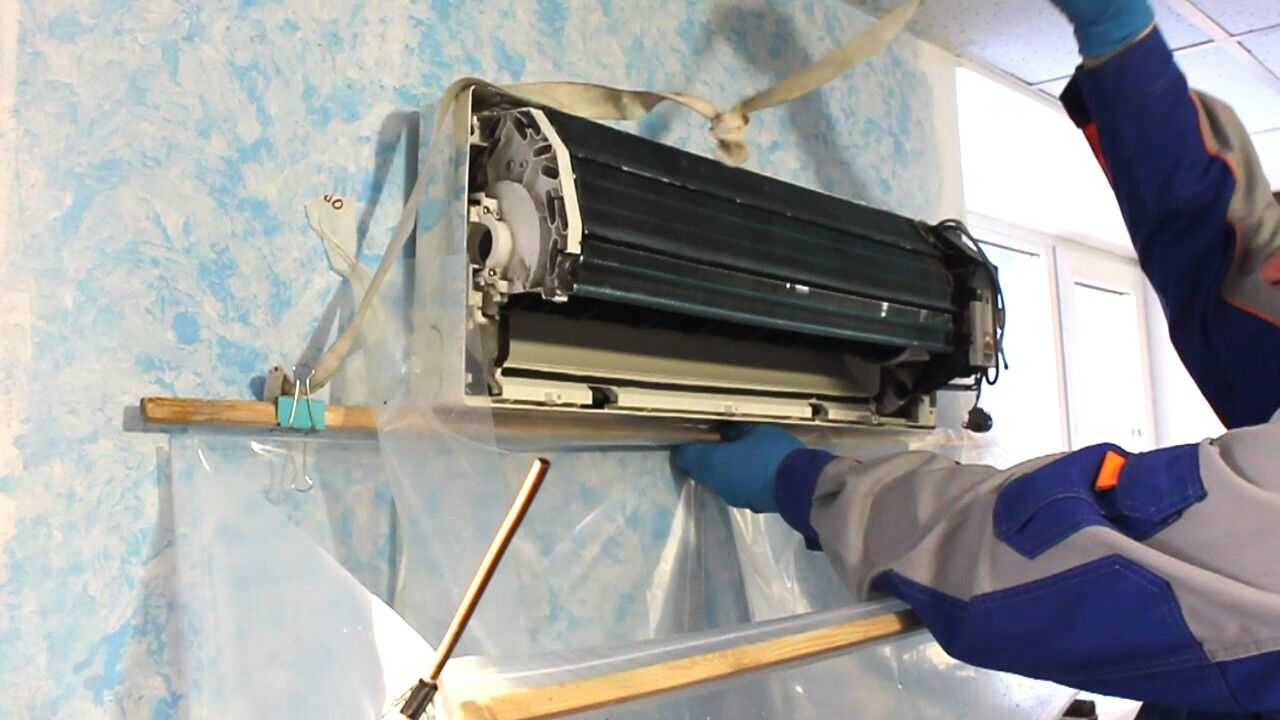

Специальный комплект для очистки кондиционеров состоит из большого полиэтиленового пакета удобного размера и набора устройств, придающих ему нужное положение

Некоторые умельцы решили отказаться от разборки внутреннего блока. Они снимают только переднюю крышку, фильтр, а затем застилают стену полиэтиленом и промывают внутренний блок тонкой струей воды под большим напором. Это не лучшее решение, поскольку можно и кондиционер так сломать, и повредить декоративную отделку.

Если мероприятия по чистке не дали ожидаемого результата, полноценная работоспособность сплит системы не восстановлена, придется . Руководство по проведению ремонта вы найдете в рекомендуемой нами статье.

Теплообменники

Конденсатор

Теплообменник, находящийся внутри наружного модуля. Способствует сбросу избыточного тепла от хладагента. Вентилятор, расположенный рядом, воздушным потоком охлаждает конденсатор.

Конструктивно выглядит как трубки с оребрением. На оребренных пластинах размещены насечки, провоцирующие воздушный турбулентный поток, улучшая таким образом охлаждающий обдув теплообменника. Шахматное расположение трубок исключает появление аэродинамической тени.

Фреон подается сверху, так как здесь охлаждение происходит интенсивно из-за разницы температур. Внутри средней части конденсатора температура фреона не меняется, происходит смена агрегатного состояния (из газового в жидкое). Температура конденсации –  от +42 до +55⁰ С.

Конструктивное исполнение конденсаторов:

• кожухотрубный (стальной кожух с закрепленными трубками. Внутри кожуха циркулирует охладитель, по трубкам – вода. Направление движения веществ противоположное друг другу);
• пластинчатые (по пластинам циркулирует хладагент, между пластинами – вода в противоположном направлении);
• «труба в трубе» (один трубопровод вставлен в другой. Внутри полостей циркулируют вода, охладитель по встречному направлению).

Испаритель

Размещен во внутреннем модуле климат-системы. Конструктивно представляет собой кожухотрубные кассеты, установленные в несколько рядов для эффективности охлаждения.

Выполняет функцию, обратную конденсаторному теплообменнику – испарение фреона с забором теплоты окружающего воздуха. Рядом расположен вентилятор, прогоняющий комнатный воздухопоток через кассеты испарителя.

Климат-системы, работающие на обогрев, при помощи четырехходового клапана меняют направление движения фреона. Тогда теплообменники выполняют противоположные функции.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

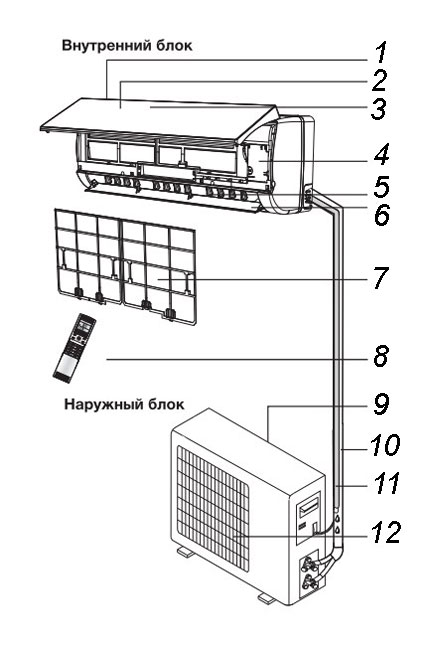

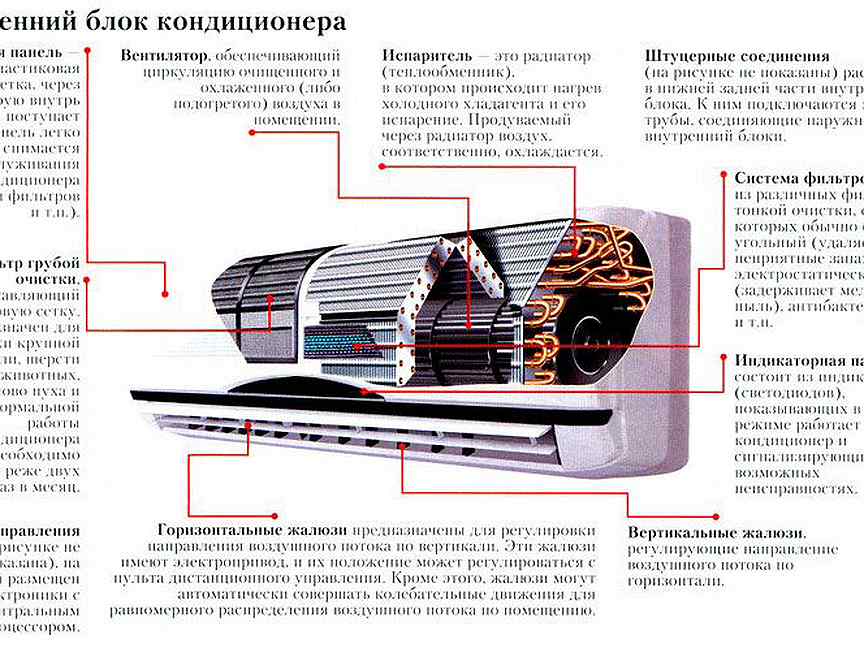

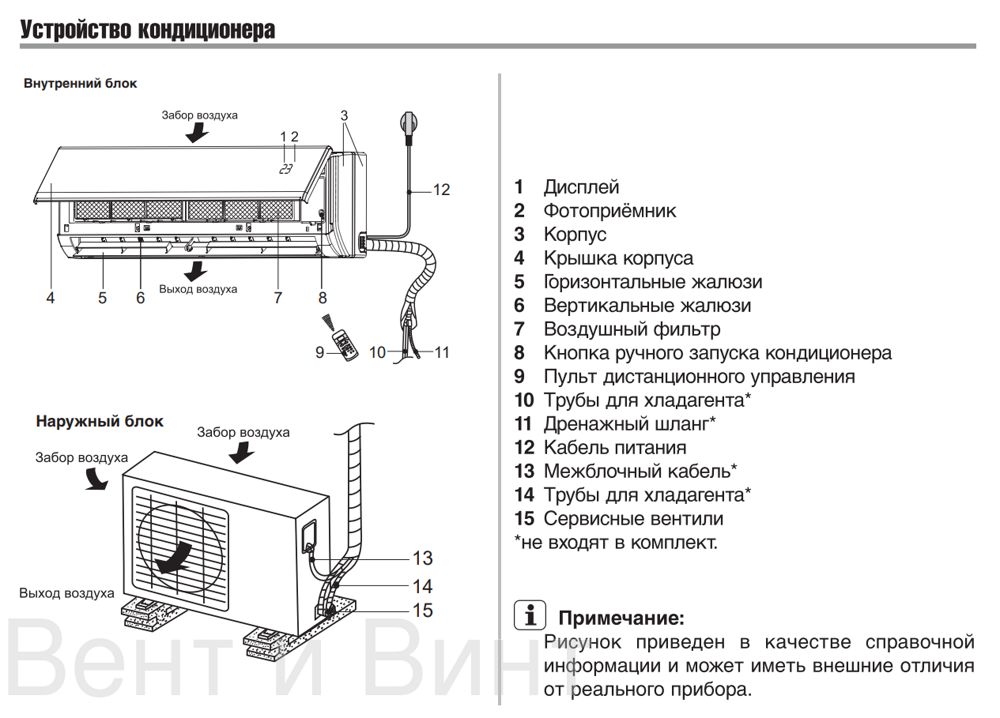

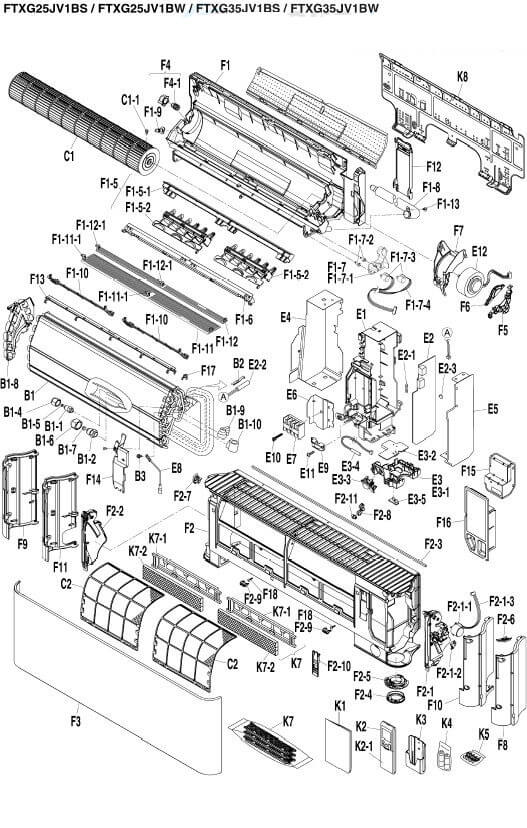

Из каких частей состоит устройство?

Для лучшего понимания, что такое кондиционер рассмотрим конструктивные элементы, входящие в состав каждой современной модели сплит-систем. Наиболее распространенные в быту устройства компрессорного типа состоят из:

1. Компрессора, предназначенного для создания избыточного давления рабочей среды, в качестве которой чаще всего используется фреон R-410A и R-22. Нагнетая хладагент, компрессор обеспечивает его движение по охлаждающему контуру к теплообменнику (конденсатору).
2. Конденсатора, располагающегося в наружном блоке кондиционера. При соприкосновении с охлаждёнными поверхностями теплообменника обеспечивается переход рабочей среды из газообразного в жидкое состояние, при этом тепло агента отводится на улицу.
3. Дросселя, выполненного в виде капиллярной трубки, служит для понижения давления рабочей жидкости до ее поступления в испаритель.
4. Испарителя, представляющего собой теплообменник, в котором происходит переход носителя из жидкого в газообразное состояние. Проходя испаритель при функционировании в режиме выработки холода, фреон в жидком состоянии впитывает в себя теплый воздух и вырабатывая холодный, поступающий в охлаждаемое помещение.
5. Вентилятора, генерирующего поток воздуха, направленный на теплообменники.

Взаимодействие этих частей обеспечивает выполнение функций кондиционера при работе в режиме производства холода или тепла.

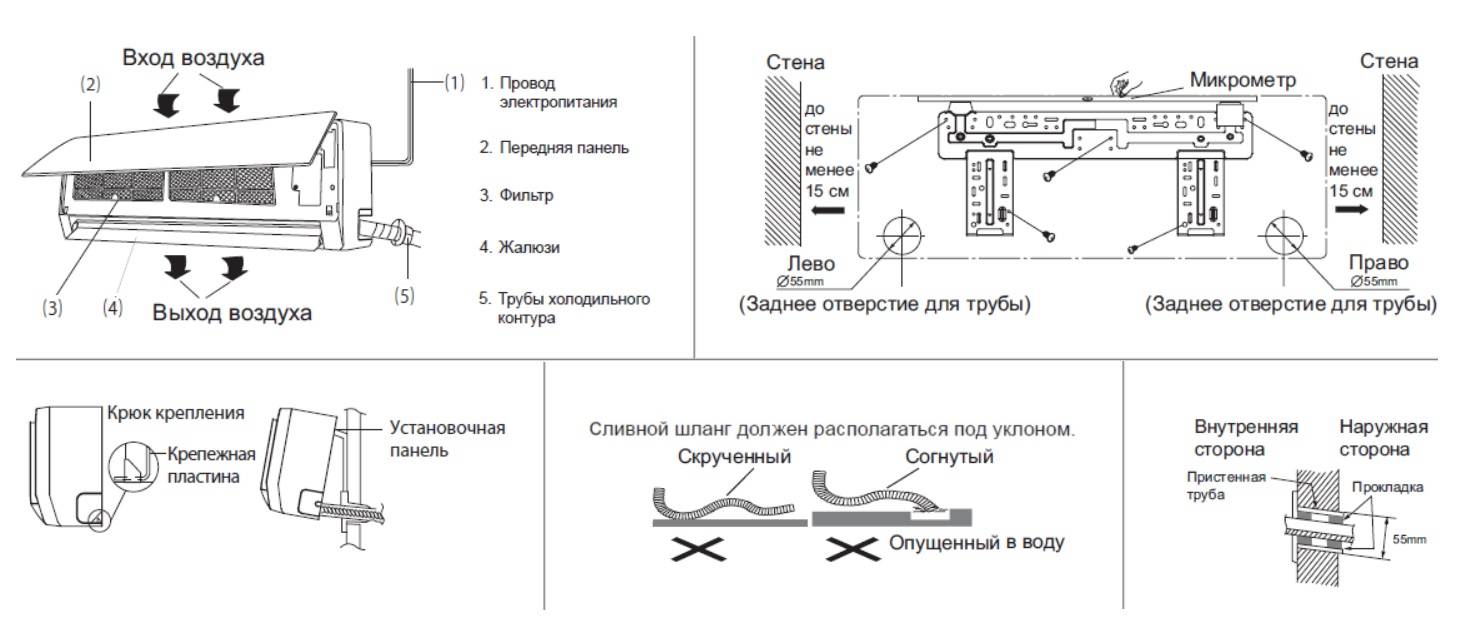

Подключение кондиционера

После монтажа внутреннего и внешнего блоков их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм 2 . Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

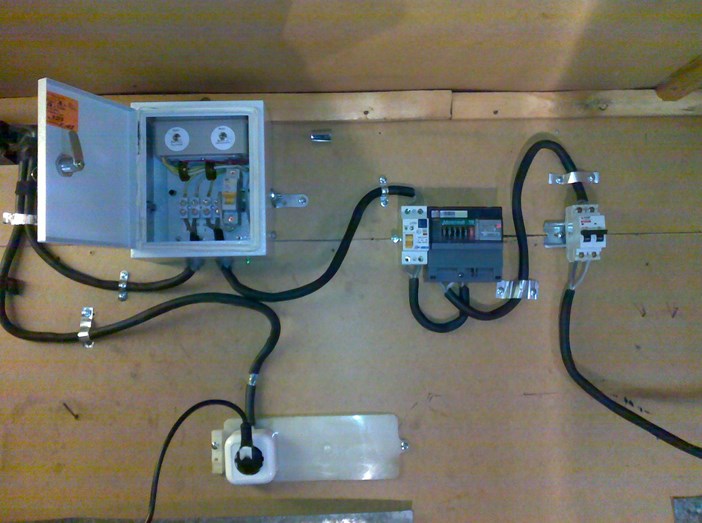

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

• Климатическая техника имеет небольшую мощность.
• Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм 2 .
• На одной ветке с кондиционером нет энергоемких потребителей.
• Предполагается временный монтаж климатической техники.
• Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Работа в режиме охлаждения

Принцип действия кондиционера в режиме охлаждения – фреон испаряется во внутреннем блоке, а конденсация происходит во внешнем. При работе в режиме обогрева, процесс обратный. Вот как это происходит: под давлением из испарителя по трубкам, в компрессор попадает газообразный фреон, компрессор сжимает его до определённого давления, тем самым нагревая газ до ещё большего состояния. После чего, хладагент обдувается вентилятором, и переходит в жидкое состояние. Воздух всасываемый куллером обдува соответственно нагревается и выходит из блока. Далее жидкий фреон в тёплом состоянии и под давлением попадает на ТРВ (терморегулирующий вентиль) или дроссель, где давление и температура хладагента понижается, а также часть его испаряется. Жидкий и испарённый фреон попадает из дросселя в испаритель, где окончательно испаряется и поглощает оставшееся тепло, а воздух, подаваемый вентилятором с комнаты, охлаждается и подается обратно. Газообразный хладагент, в свою очередь, возвращается обратно во внешний блок. Процесс цикличен.

Процесс обогрева квартиры кондиционера обратный охлаждению, поэтому описывать его нет смысла.

Так как сплит-система кондиционера имеет в себе электродвигатель и компрессор, то он потребляет электроэнергию. И как известно немало. Однако стоит знать, что агрегат трансформирует почти в три раза больше энергии, чем потребляет сам. Это особенно заметно, когда прибор используется в качестве обогревателя помещения, так как он потребляет всего один КВт электроэнергии, а трансформирует её в теплоэнергию превышающую показатель потреблённого в 3-4 раза.

Как отремонтировать кондиционер своими руками

Заключение

Стоимость ремонта кондиционера настенного, мобильного, промышленного или канального типа зависит от следующих нюансов:
