Основные принципы и схемы как обвязать калорифер

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

• горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
• теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
• для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
4. Направлением потоков теплого воздуха можно управлять.
5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Способы регулирования процесса нагрева

Схема устройства водяного калорифера.

Регулировка нагрева, которая входит в узел обвязки, может быть количественной или качественной. В первом случае регулирование подразумевает неизбежный, меняющийся расход теплоносителя. Этот способ не совсем рациональный, поэтому в последнее время стали применять качественный принцип регулирования. Он позволяет управлять нагревом калорифера при неизменном расходе теплоносителя.

Регулировка с использованием качественного принципа гарантирует линейность процесса управления при любом положении регулирующего клапана. Еще одно преимущество — высокая устойчивость к возможному замораживанию калорифера, т.к. приток воды постоянен. Это достигается путем включения водяного насоса прямо в контур нагревателя, где организуется проток воды, не зависящий от внешних условий. Применение качественного принципа регулирования обусловлено использованием специального насоса и трехходового штокового клапана. Данные элементы, встраиваемые в обвязочный узел, имеют достоинства, позволяющие повысить эффективность работы обвязки и калорифера:

1. Центробежный циркуляционный насос имеет «мокрый ротор», который вращается, находясь в жидкости. Это значит, что ею смазываются подшипники агрегата и необходимость применения сальников отпадает. В случае установки такого насоса в узел обвязки протечки невозможны, даже если он выйдет из строя или выработает свой ресурс.
2. Местоположение регулирующего клапана там, где теплоноситель входит в калорифер. В отличие от двухходового устройства, трехходовое полностью контролирует процесс смешивания. В закрытом состоянии идет внутренняя циркуляция в закрытом контуре; при открытом положении не происходит рециркуляции теплоносителя. В случае установки конструкции со штоком продлевается срок эксплуатации седла клапана, которое быстро изнашивается в моделях, не имеющих штока.

Как регулируется нагревание калорифера

Для того чтобы контролировать процедуру прогрева, происходящую в узле обвязки прибора, можно воспользоваться одним из двух возможных способов:

• количественным;
• качественным.

Если вы выберите количественный контроль работы системы, то вас ждет неизбежный и постоянно «прыгающий» расход носителя тепла. Едва ли можно назвать подобный способ рациональным, и это является одной из причин того, что в последние годы люди чаще прибегают к другому принципу контроля – качественному. Благодаря ему стало возможным регулировать работу калорифера, но количество теплоносителя при этом нисколько не меняется.

Помимо этого, если вы будете регулировать систему посредством качественного принципа, то управление гарантированно будет оставаться линейным, вне зависимости от того, в каком положении будет регулирующий кран.

Важно! У качественного контроля имеется еще одно достоинство – так калорифер будет максимально защищен от возможного замораживания, поскольку в него постоянно будет поступать вода. Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос

В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий

Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:

В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:

Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос. В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:

• Клапан регуляции располагается в том месте, где в калорифер поступает носитель тепла. Если сравнивать это с устройством на два хода, то оно контролирует всю процедуру смешивания. Если контур находится в закрытом состоянии, то происходит внутренняя циркуляция; если же он открыт, то теплоноситель при этом не рециркулирует. Если же подобную конструкцию устанавливать со штоком, то это не только увеличит срок использования самого клапана (который, как известно, крайне быстро приходит в негодность в изделиях, не имеющих штоков), но и повысит теплоотдачу.
• Мотор у центробежного насоса циркуляции является «мокрым», он, иными словами, функционирует, будучи полностью погруженным в воду. Следовательно, подшипники прибора, равно как и другие элементы, постоянно смазываются водой, поэтому нет необходимости в использовании любого рода сальников. Если обвязка калорифера будет оборудована таким вот насосом, то протечка при этом полностью исключается даже в тех случаях, когда насос сломан или же целиком отработал свой ресурс.

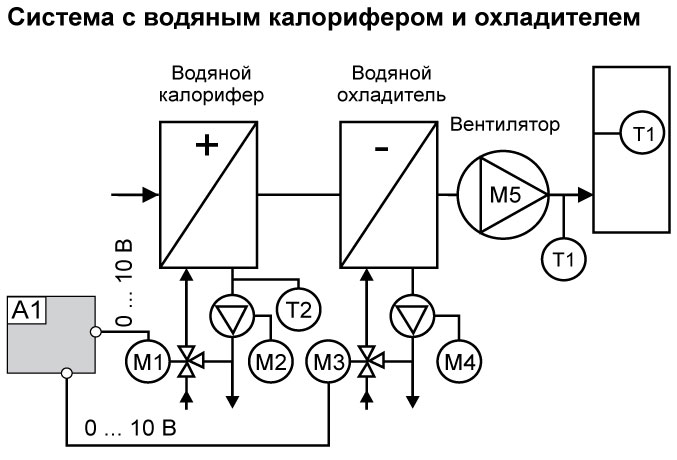

Схема подключения и управление

Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.

Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.

При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.

Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.

При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.

Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.

Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.

Правила эксплуатации калорифера

Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:

1. Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
2. При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
3. Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
4. Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
5. Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
6. Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
7. В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.

Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра

Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую

Узлы обвязки фанкойлов

4-х трубная схема обвязки фанкойлов

Не существует схем обвязки, регламентируемых стандартами или правилами. Каждая схема подбирается в соответствии с требованиями заказчика с учетом мест расположения фанкойлов, их количеством и мощностью ходильной установки. В зависимости от поставленных задач схемы делятся на двухтрубные и четырехтрубные.

По двухтрубной системе движется только один вид теплоносителя: летом холодная вода, зимой горячая. При этом переход производится путем подключения фанкойлов к одной из систем. К примеру, если приборы переводятся на зимний режим работы, из них сливается вода, которая циркулирует от теплообменника чиллера. Производится присоединение к отопительной системе, которую после этого заполняют водой. При переводе на летний режим все наоборот. Если в комплектацию чиллера входит тепловой насос, то отопление через фанкойл можно организовать без переключения к отдельной системе.

Отличительная особенность такой системы кондиционирования заключается в том, что для охлаждения воды используется один чиллер, который соединяется сразу с несколькими фанкойлами, расположенными в разных комнатах. При этом контролировать температуру исходящего из них воздуха можно в каждом приборе по отдельности независимо от других. Для этого используются дистанционные пульты управления.

Виды систем потребления тепловой энергии

Таких систем, совместимых с калорифером, может быть несколько. Рассмотрим вкратце каждую.

Вентиляционная система

Она характеризуется тем, что на предельную температуру теплоносителя прямое влияние оказывают технические параметры наличествующего оборудования. Проблема касаемо того, как выбрать правильный узел обвязки, заключается в необходимости защиты калорифера от возможного замерзания. В зимнее время, когда воздух будет подаваться с минусовой температурой, нельзя снижать температуру носителя тепла или расход энергии ниже, чем того требует система.

Радиаторное отопление

В таком случае температура теплоносителя строго ограничивается. Для однотрубных конструкций это 105 градусов, для двухтрубных – 95 градусов. Зато температура носителя может снижаться до бесконечности, вплоть до прекращения работы вовсе, что отличает отопление от вентиляционной системы. Здесь все элементы напрямую контактируют с воздухом в здании, а ввиду того, что он обладают еще и теплоаккумулирующими характеристиками, здание охлаждается достаточно медленно. При этом временной отрезок, в течение которого возможно снижение температуры, устанавливается для каждого отдельного случая.

Напольное отопление

Потребление тепла здесь такое же, как в предыдущем варианте. Отличием можно считать лишь то, что температура носителя тепла (максимальная) ограничивается. В большинстве случаев это не более 50 градусов.

Тепловая завеса

Обвязка калорифера для тепловых завес существенно отличается от всех предыдущих вариантов, поэтому рассмотрим ее более детально. Прежде всего, это относится к особенностям работы самой тепловой завесы: практически все время завеса «отдыхает», ожидает, рабочее же ее время зачастую не превышает двух-трех минут. Более того, место установки всегда расположено далеко от источника обогрева. Это в большинстве случаев место под потолком, а там, соответственно, нередко случается переохлаждение, а также «гуляют» сквозняки. Ниже приведена схема с регулировочными элементами, которые подходят для этого случая.

Система оборудуется специальными шаровыми шарнирами, необходимыми для того, чтобы отключить ее от описываемой завесы или же от тепловой трассы. Имеется и грубо очищаемый фильтр, который защищает устройство; клапан регулировки, предотвращающий попадание твердых частиц, которые, в свою очередь, способны крайне негативно повлиять на работоспособность системы в общем. Есть еще два клапана:

1. Регулирующе-запорный.
2. Регулирующий, оснащенный специальным приводом.

Каждый из них предназначается для того, чтобы обеспечивать максимальный поток жидкости в режиме работы, и минимальный – при «неактивности». Чтобы приводы клапанов такой обвязки, предназначенной под тепловые завесы, обеспечивались должным питанием, следует подключить однофазное напряжение в 220 вольт.

Наконец, все элементы, из коих состоит обвязка калорифера в данном случае, необходимы не только для регулировки температуры в здании, но для того, чтобы защитить сам прибор от температурных перепадов, «прыжков» давления, которые нередко случаются в сети теплоснабжения. Если же устанавливать блоки-смесители, то контур отопление выйдет на тот рабочий режим, который и необходим для контролируемых параметров.

Обратите внимание! Более эффективно в этом плане работает вентиляция, так как энергия потребляется в меньшем количестве. Источник

Источник

Источник

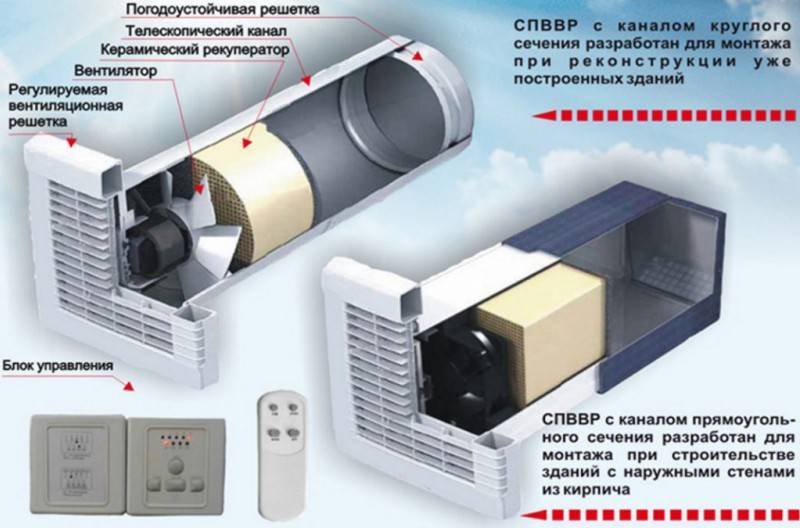

Автоматизированный подогрев воздуха в приточной вентиляции

• Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
• С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
• Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
• Калориферы снабжают термостатом, который предупреждает возникновение пожара.
• В системе вентиляции для контроля за перепадами давления устанавливается манометр.
• На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Источник

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Назначение автоматизации отопления

Многие производители в один голос твердят, что их автоматика позволяет экономить энергоноситель, будь то газ, солярка или электричество. Это немного не так. Конечно, фактор экономии присутствует, но сама система проектировалась, прежде всего, для поддержания микроклимата в доме.

Принцип работы системы зависит от температуры окружающей среды и температуры внутри помещения. В систему заранее вносится информация по нижнему и верхнему пределу температуры. При отклонениях, автоматика принимает решение на включение или отключение источников тепла.

Контроль осуществляют термометры. Данные с этих датчиков поступает в блок управления, который анализирует множество параметров. Современные автоматические системы способны регулировать суточную температуру воздуха.

По заложенной программе запускается котел, при нагреве котла до нужной температуры включается циркуляционный насос. После непродолжительного времени, вся система обогрева дома нагревается до рабочих температур и поле прогревания дома, система переходит либо в спящий режим, либо в режим поддержания тепла. Любая современная автоматика позволяет работать:

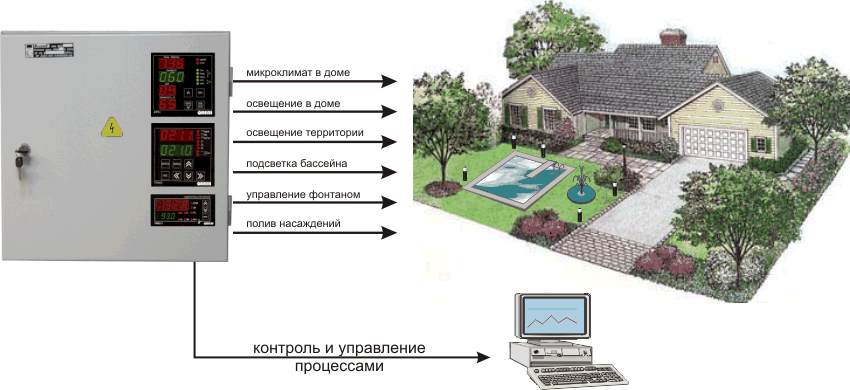

Система автоматизации управления системами в доме

• в ручном режиме;
• в автоматическом режиме;
• в режиме удаленного управления.

С первыми двумя режимами работы системы все понятно, но вот дистанционный режим – это революционное решение, которое стало доступно совсем недавно. При внедрении GSM модуля, стал доступен обмен информации беспроводным способом. Теперь благодаря GSM каналу стали доступны следующие возможности:

• удаленный мониторинг состояния вашего дома;
• управление системой отопления через мобильные устройства;
• прием сигналов от системы вам о возникновении аварийных ситуаций.

Подключение электрического калорифера

В электрических видах главным параметром выступает мощность в кВт, соответственно он требует к себе осторожности и соблюдения техники безопасности при его подключении. В данном варианте используется блок управления, который способен контролировать температуру в помещении. Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается

С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов

Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается. С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов.

Схема работы заключается в том, что когда нажата кнопка «Пуск» запускается двигатель и вентиляция калорифера. На двигатель подключено тепловое реле на определённом токе. В случае проблем с вентиляцией срабатывает тепловое реле, после чего происходит размыкание цепи питания.

При включенном вентиляторе калорифера можно включить ТЭНы за счёт замыкания блокировочных контактов. Включение ТЭНов происходит кнопкой «Пуск». В это время происходит включение промежуточного пускателя, что активирует мощный пускатель, который включает посредством своих контактов ТЭНы. Для максимально быстрого нагрева все нагреватели включаются сразу же.

• Для защиты от пожара в схему включены такие элементы, как:
• Тепловое реле, что защищает двигатель при остановке;
• Защита от включения без вентилятора;
• Термореле, что предохраняет корпус калорифера от перегрева. Во время активации термореле вентилятор будет продолжать работу и охладит его.

Схема может быть дополнена индикатором включения пускателя и аварийным индикатором. Помимо этого целесообразна установка автоматического выключателя на цепь, которая питает ТЭНы, а также автомат мощнее на вход устройства. Не следует устанавливать автоматы на вентиляторы.

Для управления калорифером устанавливается шкаф управления, что должен быть расположен недалеко от калорифера. Чем меньше расстояние, тем можно использовать провод меньшего сечения.
