Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Что такое межосевое расстояние радиатора
Случается, что выбранный по теплоотдаче алюминиевый или биметаллический радиатор отопления не помещается под окном по высоте и длине. А ведь отопительные приборы необходимо не просто впихнуть в имеющийся проем, но и выдержать рекомендуемые расстояния до стены, подоконника и пола.
Иначе останется мало места для движения конвекционного воздушного потока и эффективность обогрева снизится. Величины этих расстояний указаны на схеме установки изделия:
Чтобы заблаговременно определиться с высотой отопительного прибора и его длиной, нужно знать необходимую теплоотдачу и габариты подоконной ниши (если она есть). Кроме того, надо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют один унифицированный размер – межосевое расстояние. Это промежуток между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем данное понятие отличается от других габаритов отопительного прибора, наглядно показано на рисунке:
Стандартное межосевое расстояние приборов отопления, выдерживаемое всеми без исключения производителями – 350 и 500 мм. Прочие модели могут производиться с интервалом между осями 200, 600, 700, 800 и 900 мм. Другие габариты могут быть разными, но в подавляющем большинстве их величины лежат в таких пределах:
- длина секции (визуально – ширина) от 80 до 88 мм;
- глубина – от 52 до 100 мм;
- полная (монтажная) высота изделия при межосевом расстоянии 500 мм – от 570 до 590 мм.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

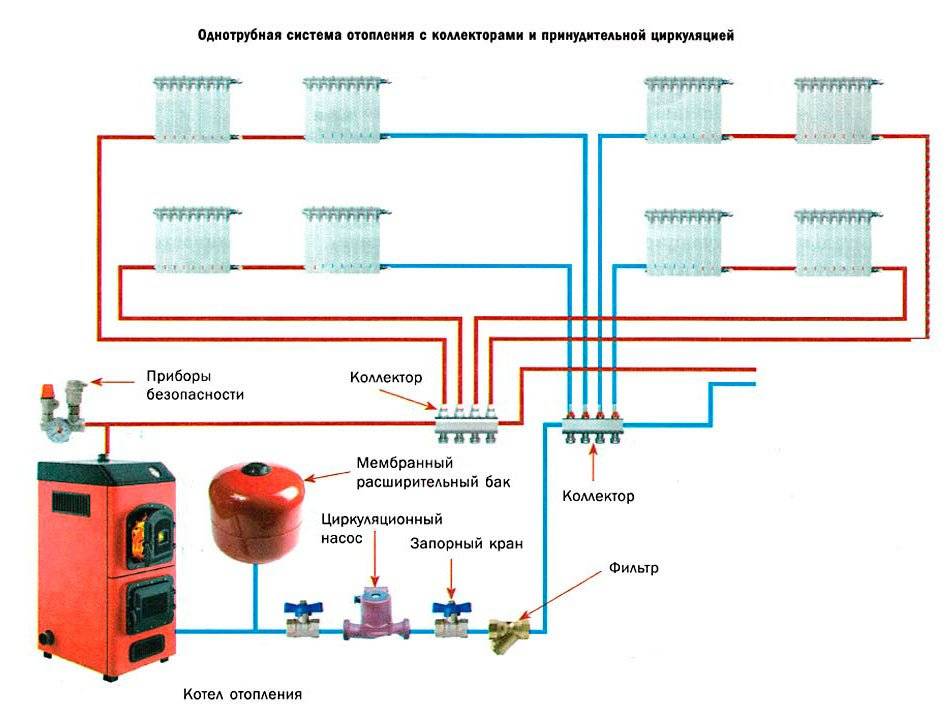

Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

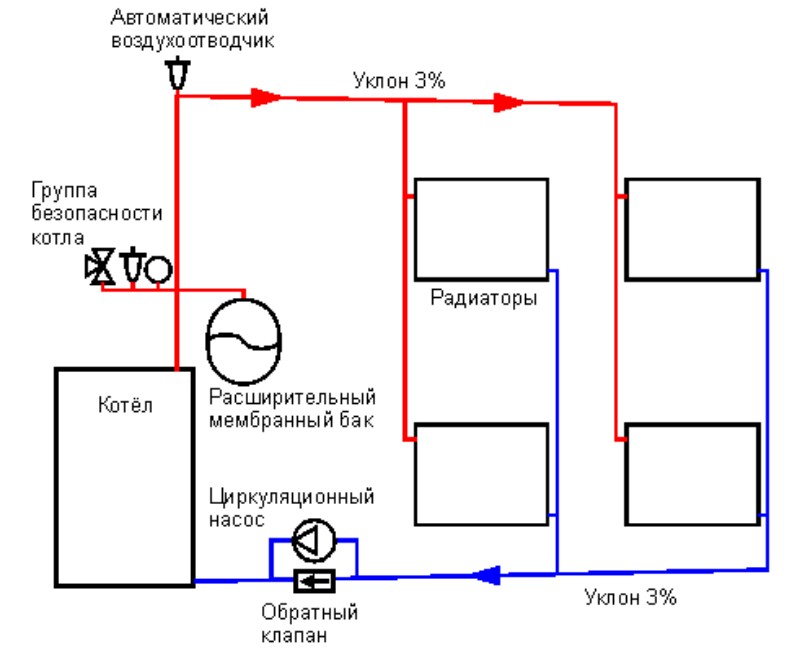

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

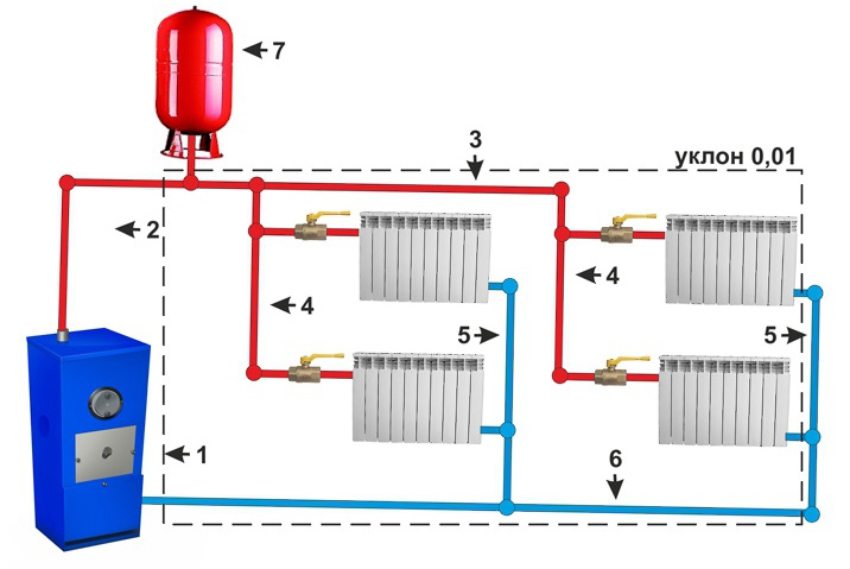

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Принцип работы водяного отопления
Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.
Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.
В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.
Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.
Для создания замкнутой цепи используют трубопроводы
При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры
Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.
Естественная и принудительная циркуляция воды
Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).
Гравитационные системы выгодны в обустройстве и эксплуатации.
Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.
Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.
Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.
Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.
Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего
При экономии на оборудовании приходится переплачивать за трубы и комплектующие.
Для принудительной циркуляции теплоносителя устанавливают насосы.
Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.
Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.
Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.
Одно- и двухтрубная, коллекторная разводка
В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:
Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.
Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.
- Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
- Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.
Двухтрубная система отопления для 2-этажного дома
По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.
Как работает схема с двумя магистралями?
В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.
Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.
Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан
В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:
- уменьшают потери давления;
- не требуют мощного насоса;
- сохраняют температуру теплоносителя одинаковой для каждого радиатора;
- позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
- дают возможность производить ремонт и замену деталей без ущерба для общего функционала.
Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.
Удачные решения устройства двухтрубной системы
Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.
Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)
Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.
Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»
Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.
А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)

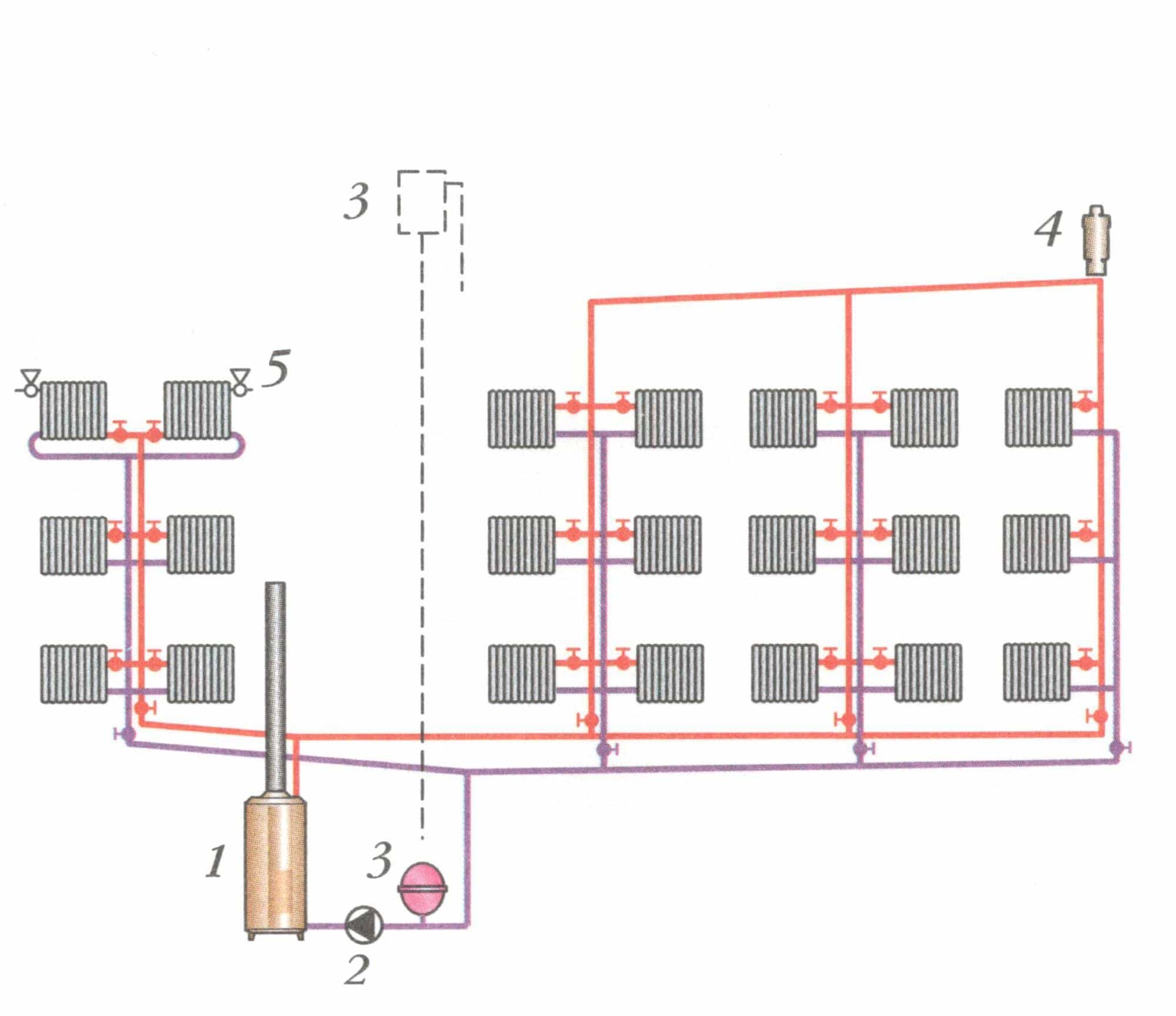

На следующей схеме объединены три наиболее востребованных схемы разводки.
1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой
Все указанные схемы подходят для отопления 2-этажного здания.
Виды двухконтурного отопления
Система отопления частного дома с двухконтурным котлом монтируется несколькими способами. Все зависит от выбора хозяина. Рассмотрим все возможные варианты установки.
Открытая разводка
Это самый простой и доступный способ. При монтаже используется расширительный бак. Он принимает избыток воды, появляющийся в результате теплового расширения при нагревании. Бак устанавливается на обогреваемом чердаке или под потолком помещения. Он должен находиться в тепле, чтобы избежать замерзания воды. В качестве теплоносителя используется только вода. Бак не является герметичной конструкцией. Он закрывается крышкой, но жидкость постоянно взаимодействует с атмосферой. Поэтому владельцу необходимо следить за уровнем воды, чтобы не допустить полное ее испарение. В противном случае, система откажет. Разводка не требует установки дополнительных узлов, проста в монтаже и обслуживании.
Закрытая разводка
Основой служит расширительный бак с мембраной. В качестве теплоносителя используется вода или незамерзающая жидкость на основе этиленгликоля. Жидкость находится в нижней части бака. По трубам она расходится по установленному снизу патрубку. Верхняя часть отвечает за поддержку нужного уровня давления. Бак устанавливается на чердаке или другой высокой точке дома. При использовании незамерзайки необходимо учесть некоторые особенности. Во-первых, отработанную жидкость придется утилизировать. Этиленгликоль обладает токсичными свойствами и может пагубно повлиять на состояние окружающей среды. Чтобы не замерзала вода, бак устанавливают в отапливаемом месте. Бак закрывается герметичной крышкой. Чтобы не скапливались отработанные газы, необходимо установить газоотводчики.
Верхняя разводка
Трубы с теплоносителем монтируются под потолком помещения. Отводящие остывающий теплоноситель трубы устанавливаются над плинтусами. Система моментально прогревает помещение благодаря высокому давлению в верхних трубах. Обязательным элементом системы является расширительный бак. Он устанавливается в отапливаемом помещении в самой высокой точке дома. Обычно на чердаке или мансарде. Бак необходимо огородить, так как он выглядит не очень опрятно. Хозяин сам выбирает герметичную или негерметичную характеристику бака. Для герметичного расширительного бака потребуется дополнительная установка воздухоотводчиков. Система отлично обогревает небольшие помещения. С комнатами большой площади возникают проблемы. Часть тепла остается наверху, не успевая прогреть нижние участки комнаты.
Нижняя разводка
Самая распространенная в домах система отопления. Верхние трубы монтируются под подоконниками окон. Нижняя труба проходит прямо над плинтусом. У системы есть свои недостатки. Они заключаются в невысоком давлении и появлении воздушных пробок. Они ликвидируются путем слива теплоносителя или с помощью крана Маевского. Этот специально разработанный кран позволяет отвести избыток воздуха из радиаторов. Если система отопления установлена в многоэтажном доме, то краны должны быть смонтированы на каждом этаже.
Арматура открывается и закрывается с помощью отвертки или специального ключа. Расширительный бачок можно установить в любом доступном месте. Обычно он устанавливается на чердаке дома, что является самым оптимальным вариантом. Нижнюю разводку используют владельцы домов, которые заботятся об интерьере своего жилища. Низко установленные трубы не бросаются в глаза и могут быть окрашены в любой подходящий к дизайну помещения цвет.
Тупиковая
Движение теплоносителя показано на схеме:
Обе трубы монтируются под полом. Горячая вода идет к радиаторам и заполняет их сверху. Отток остывшего теплоносителя производится через нижний патрубок. Недостаток системы заключается в долгом прогреве всего здания. Нижние этажи нагреваются быстрее, чем верхние. При этом система получила распространение при установке отопления в многоэтажных домах. Тупиковая разводка имеет главное преимущество над остальными, которое заключается в простоте расчетов и монтаже элементов. Среди всех она также имеет самую низкую стоимость.
Какую разводку выбрать правильно: верхнюю или нижнюю?
Схема водяного отопления с котлом.
В двухэтажном доме, который имеет чердачное и подвальное помещение, может быть выполнена отопительная система с нижней и верхней разводкой труб.
Следует знать следующее:
- При нижней разводке труб горячая вода будет поступать из котла в стояки снизу, с подвала.
- При верхней разводке горячая вода будет подаваться в чердачном помещении в различные стояки, от которых будет направляться теплоноситель к радиаторам.
Важно отметить, что расширительный бак, независимо от того, какая разводка будет выбрана, всегда располагается на чердаке (в наивысшей точке системы)
Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое
Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.
Система отопления с естественной циркуляцией постепенно отходит в прошлое Рекомендуем
- Схема отопления одноэтажного дома с принудительной циркуляцией – какая лучше?
- Схема отопления частного дома с естественной циркуляцией – неэстетично, но практично
- Схема газового отопления частного дома – самостоятельное подключение настенного котла
За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.
Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:
- положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
- диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
- сечение внутренних отверстий в батареях (та же закономерность, что и для труб).
Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:
- громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
- для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
- необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
- оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
- большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
- сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.
Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:
- независимость от бесперебойной подачи электричества;
- бесшумность движения жидкости по трубам;
- эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).
Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды
При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.
Выбор труб
Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.
Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.
Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.
